Caractéristiques	Détails
Type de produit	Balayeuse
Largeur de nettoyage	60 cm
Capacité du réservoir	20 L
Poids	40 kg
Alimentation	Électrique
Puissance	1800 W
Vitesse de nettoyage	Jusqu'à 4 km/h
Utilisation recommandée	Sur surfaces dures et extérieures
Entretien	Nettoyage régulier du filtre et du réservoir
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Brosse de nettoyage, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - ELS18B SCHEPPACH

Comment assembler la balayeuse SCHEPPACH ELS18B ?

Pour assembler la balayeuse, commencez par fixer le manche au châssis en suivant les instructions du manuel. Assurez-vous que toutes les vis et boulons sont bien serrés.

Quelle est la capacité du réservoir de la balayeuse SCHEPPACH ELS18B ?

La balayeuse SCHEPPACH ELS18B a un réservoir d'une capacité de 18 litres.

Comment nettoyer le filtre de la balayeuse ?

Pour nettoyer le filtre, retirez-le du compartiment, tapotez-le doucement pour enlever la poussière, puis rincez-le à l'eau claire. Laissez sécher avant de le réinstaller.

Quels types de surfaces peuvent être nettoyés avec la balayeuse ?

La balayeuse SCHEPPACH ELS18B est conçue pour nettoyer les surfaces dures comme le béton, le pavé et le bitume.

Que faire si la balayeuse ne démarre pas ?

Vérifiez que la balayeuse est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le commutateur est en position 'ON'.

Comment entretenir ma balayeuse SCHEPPACH ELS18B ?

Pour un bon entretien, nettoyez régulièrement le réservoir et le filtre, vérifiez les roues et lubrifiez les pièces mobiles selon les recommandations du manuel.

La balayeuse SCHEPPACH ELS18B est-elle garantie ?

Oui, la balayeuse est généralement couverte par une garantie de 2 ans, mais veuillez vérifier les conditions spécifiques dans le manuel d'utilisation.

Quelle est la puissance de la balayeuse SCHEPPACH ELS18B ?

La balayeuse SCHEPPACH ELS18B a une puissance de 1500 watts.

MODE D'EMPLOI ELS18B SCHEPPACH

⚠ ATTENTION : Lire la notice intégralement avant l'utilisation de la machine !

Légende des symboles figurant sur l'appareil

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne permettent pas d'éliminer les risques ni de remplacer les mesures adaptées pour la prévention des accidents.

	Attention ! Lisez impérativement la notice avant utilisation.
	Maintenez les animaux et tierces personnes éloignés de la zone de travail et potentiellement dangereuse.
	ATTENTION ! Risque de choc électrique. Ne roulez pas sur le câble d'alimentation!
	La brosse continuent à tourner après l'arrêt de la machine – Avant d'effectuer des travaux d'entretien et si le câble d'alimentation a été endommagé, débranchez la fiche du secteur.
	Portez une protection auditive et des lunettes de protection.
	Classe de protection II - Double isolation
	Niveau de puissance acoustique garanti de l'appareil.
	Le produit respecte les directives européennes en vigueur.

1. Introduction......26
2. Description de l'appareil (Fig. 1-2)....26
3. Déballage 26
4. Utilisation conforme à l'affectation 27
5. Consignes de sécurité....27
6. Risques résiduels....29
7. Caractéristiques techniques....29
8. Avant la mise en service 29
9. Montage 30
10. Commande....30
11. Raccord électrique 30
12. Nettoyage et maintenance 31
13. Mise au rebut et recyclage 32
14. Dépannage 32
15. Déclaration de conformité... 35

1. Introduction

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu pour responsable de tous les dommages subis par cet appareil ou pour tous les dommages résultant de son utilisation, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par des spécialistes non autorisés,
• Remplacement et installation de pièces de rechange qui ne sont pas d'origine. • Utilisation non conforme,
• Lors d'une défaillance du système électrique en cas de non-conformité avec les réglementations électriques et les normes

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme.

Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine.

En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique auprès de la machine pour le protéger de la saleté et de l'humidité. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des recommandations concernant la sécurité contenues dans cette notice et de la réglementation spécifique en vigueur pour l'utilisation d'appareils similaires dans votre pays de résidence, il convient de respecter les règles techniques reconnues.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (Fig 1-2)

1. Arceau de commande
2. Interrupteur de sécurité
3. Partie supérieure du guidon
4. Branchement au câble d'alimentation/Câble relié au secteur
5. Lever de serrage
6. Partie médiane du guidon
7. Bac de ramassage
8. Partie inférieure du guidon
9. Molette de réglage de hauteur du guidon
10. Réglage de hauteur de travail
11. Roues arrières
12. Roues avant

A. Clé Allen de 5 B. Fixation du câble C. Serre-câble D. Brosse

3. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu). • Vérifiez que la fourniture est complète.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

Attention!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il y a un risque d'ingestion et d'asphyxie !

4. Utilisation conforme à l'affectation

• La machine est construite en conformité avec les règles de la technique et les règles de sécurité généralement reconnues. Des dangers pour l'intégrité physique et la vie de l'utilisateur ou de tiers, ou un dérangement de la machine et autres valeurs matérielles importantes peuvent toutefois survenir dans le cadre de son utilisation.
• Utilisez la machine uniquement si elle est en parfait état de marche dans le cadre des utilisations prévues, en toute connaissance des risques et des consignes de sécurité, en conformité avec le manuel d'utilisation ! En particulier, les défauts affectant la sécurité doivent immédiatement être éliminés !
• Balayage des surfaces droites et sèches – telles que entrées, terrasses, cours, etc.
• La machine ne doit être utilisée qu'avec des pièces d'origine et des accessoires d'origine du fabricant.
• Toute utilisation autre que celle indiquée est considérée comme étant non conforme. Le fabricant décline toute responsabilité pour les dommages résultant d'une mauvaise utilisation; l'utilisateur est seul responsable des risques qu'il encourt.
• Il faut respecter les consignes de sécurité, les instructions de travail et d'entretien, ainsi que les dimensions indiquées dans les caractéristiques techniques.
• Il faut respecter les règlements applicables pour la prévention des accidents et les autres règles de sécurité généralement reconnues.
• La machine ne doit être utilisée, entretenue ou réparée que par des personnes qui connaissent les dangers associés.

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Conseils de sécurité généraux

Cet appareil peut causer des blessures graves en cas de mauvais maniement. Lisez attentivement la notice d'utilisation avant de travailler avec l'aérateur et familiarisez-vous avec les commandes et l'utilisation correcte de la machine. Conservez soigneusement cette notice afin de toujours avoir les informations nécessaires à votre disposition.

Précaution !

L'appareil peut provoquer de graves blessures. Voici comment éviter des accidents et des blessures :

Préparation :

• Ne permettez jamais à des enfants ou à d'autres personnes qui ne connaissent pas la notice d'utilisation d'utiliser l'appareil. Les lois et règlements locaux peuvent fixer un âge minimum pour l'utilisation.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Les personnes souffrant de troubles moteurs ne doivent utiliser l'appareil que sous contrôle.
• Ne vous servez jamais de l'appareil lorsque des personnes, en particulier des enfants, et des animaux domestiques se trouvent à proximité.
• Contrôlez le terrain sur lequel l'appareil doit être utilisé et éliminez les pierres, les bâtons, les câbles ou autres corps étrangers risquant d'être happés et projetés. Ne vous servez pas de l'appareil pour égaliser les irrégularités du sol.
• Portez une tenue de travail adéquate, notamment des chaussures solides munies d'une semelle antidérapante, un pantalon long robuste, des protections auditives et des lunettes de protection. N'utilisez pas l'appareil si vous marchez pieds nus ou si vous portez des sandales ouvertes.
• Ne vous servez pas de l'appareil s'il est endommagé, incomplet ou transformé sans l'autorisation du fabricant. N'utilisez jamais l'appareil si des dispositifs de protection sont endommagés ou enlevés (par exemple, le levier de démarrage, le bouton de verrouillage, le déflecteur).
• Ne mettez jamais des dispositifs de protection hors service (par exemple, en attachant le levier de démarrage).
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Avant le démarrage de votre appareil, vérifiez qu'aucun objet ou branche ne s'est introduit dans la zone de rotation de la brosse, que l'appareil est bien stable et que la zone de travail est dégagée et libre de tout obstacle. Contrôlez l'état de votre rallonge électrique ainsi que le raccordement de votre appareil. Utilisez les installations de protection nécessaires.
• Si votre appareil se met à vibrer de manière inhabituelle ou fait du bruit lors de la mise sous tension, retirez la fiche du réseau de la prise de courant du secteur et contrôlez la brosse. Assurez-vous qu'aucun déchet ne bloque la brosse. Si vous ne constatez aucun problème, envoyez l'appareil au service après-vente.
• Si la brosse ne balaie plus correctement ou si le moteur est surchargé, contrôlez tous les éléments de votre appareil et remplacez les pièces usées. Si une réparation plus importante est nécessaire, adressez-vous au service après-vente.
• Portez une protection auditive et oculaire

Utilisation :

• Attention – Outil tranchant. Ne vous coupez pas les doigts ou les orteils. Lorsque vous travaillez, tenez toujours vos pieds et vos doigts à l'écart de la brosse et de l'ouverture d'éjection. Il y a risque de blessures !
• N'utilisez pas l'appareil s'il pleut, en cas de mauvais temps, en milieu humide ou sur une pelouse mouillée. Travaillez uniquement à la lumière du jour ou avec un bon éclairage.
• Ne vous servez pas de l'appareil si vous êtes fatigué, si vous avez du mal à vous concentrer ou si vous avez consommé de l'alcool ou pris des comprimés. Faites des pauses en temps voulu. Travaillez raisonnablement.
• Familiarisez-vous avec votre environnement et tenez compte des dangers potentiels que vous risqueriez de ne pas percevoir en raison du bruit émis par le moteur.
• Veuillez assurer votre stabilité, notamment sur les terrains pentus. Travaillez toujours perpendiculairement, au versant, jamais dans le sens de la pente. Soyez particulièrement vigilant lorsque vous changez de direction sur un versant. Ne travaillez pas sur des terrains exagérément escarpés.
• Ne menez l'appareil qu'au pas et en gardant les deux mains sur le guidon. Soyez particulièrement vigilant quand vous changez l'appareil de direction ou lorsque vous le tirez vers vous. Vous risquez de trébucher !
• Lancez ou manoeuvrez l'interrupteur de démarrage avec précaution en suivant les consignes contenues dans cette notice.
• Ne faites pas basculer l'appareil lors du démarrage, sauf s'il doit être soulevé. Dans ce cas, n'inclinez pas la machine davantage que strictement nécessaire et ne soulevez que le côté opposé à la personne qui le manœuvre.
• Ne faites pas fonctionner l'appareil sans que le bac soit complètement mis en place ou sans déflecteur. Risque de blessure ! Tenez-vous toujours à l'écart de l'ouverture d'éjection.
• N'utilisez pas l'appareil à proximité de liquides ou de gaz inflammables. Il y a risque d'incendie ou d'explosion en cas de non-observation.

Interruption de travail :

- Après arrêt de l'appareil, la brosse tourne encore pendant quelques secondes. Tenez les mains et les pieds à l'écart.

• N'ôtez les déchets balayés que lorsque l'appareil se trouve à l'arrêt. Maintenez l'ouverture d'éjection de l'herbe toujours propre et libre.
• Éteignez l'appareil lorsqu'il faut le transporter, le soulever ou le basculer et que d'autres surfaces que des terrains couverts d'herbe doivent être traversées.
• Ne laissez jamais l'appareil sans surveillance sur le lieu de travail.
• Arrêtez l'appareil et retirez la fiche de la prise de courant:
• à chaque fois que vous vous éloignez de la machine,
• avant de nettoyer l'ouverture d'éjection ou d'éliminer les blocages ou les bourrages,
• lorsque l'appareil n'est pas utilisé,
• pour tous les travaux d'entretien et de nettoyage,
• quand le câble de raccordement est endommagé ou enchevêtré,
• lorsque l'appareil en marche rencontre un obstacle ou que des vibrations inhabituelles surviennent. Vérifiez dans ce cas si l'appareil est en bon état et sinon, faites-le réparer.

Conservez l'appareil en un endroit sec et hors de la portée des enfants.

Précaution !

Voici comment éviter des endommagements de l'appareil et d'éventuels dommages corporels :

Prenez soin de votre appareil

• Éteignez l'appareil et soulevez-le si vous devez emprunter des marches.
• Effectuez avant toute utilisation un contrôle visuel de l'appareil. N'utilisez pas l'appareil si des dispositifs de sécurité (par exemple le déflecteur), des pièces du dispositif de balayage ou des boulons manquent, sont usés ou endommagés. Contrôlez en particulier si le câble de raccordement au secteur et le levier de démarrage sont en bon état.
• Pour éviter un défaut d'équilibrage, les outils et les boulons endommagés ne peuvent être remplacés que par des jeux.
• Utilisez exclusivement des accessoires et des pièces de rechange livrés et conseillés par le fabricant. L'emploi d'autres pièces provoque la perte immédiate du droit à la garantie.
• Veillez à ce que tous les écrous, boulons et vis soient bien serrés et que l'appareil se trouve dans un bon état de marche.
• N'essayez pas de réparer l'appareil vous-même, excepté si vous possédez une formation adéquate. Toutes les tâches qui ne sont pas mentionnées dans cette notice ne peuvent être effectuées que par des spécialistes du service après-vente que nous avons agréés.
• Maniez votre appareil avec précaution. Maintenez les outils affûtés et propres afin de pouvoir travailler mieux et dans de meilleures conditions de sécurité. Conformez-vous aux instructions d'entretien.
• Ne surchargez pas votre appareil. Ne travaillez que dans la gamme de puissance indiquée. N'employez pas de machines à faible puissance pour de gros travaux. N'utilisez pas votre appareil à des fins pour lesquelles il n'a pas été conçu.

Attention!

Voici comment éviter des accidents et des blessures dus à des décharges électriques :

• Avant chaque utilisation, effectuez un contrôle visuel des câbles d'alimentation et des rallonges électriques afin de détecter tout signe de dommage ou de vieillissement.
• Maintenez les rallonges électriques à distance des outils de balayer. Si le câble est endommagé en cours d'utilisation, déconnectez-le immédiatement du secteur.

Ne touchez pas au câble avant de l'avoir déconnecté.

• Maintenir les rallonges de câble éloignées des outils. Les outils peuvent endommager les câbles et entrainer un contact avec les éléments en rotation.
• Ne branchez pas une rallonge électrique défectueuse au réseau et ne la touchez pas si elle est branchée avant de l'avoir déconnectée du réseau.

- Veillez à ce que la tension du réseau corresponde aux indications de la plaque signalétique.

- Ne branchez l'appareil si possible qu'à une prise de courant comportant un disjoncteur de sécurité à courant de défaut (interrupteur FI) avec un courant de déclenchement n'excédant pas 30 mA.

- Évitez les contacts corporels avec des éléments mis à la terre (par ex. clôtures ou poteaux en métal).

- Utilisez uniquement des câbles électriques de type H05VV-F ou H05RN-F, qui mesurent au maximum 75 m de longueur et sont conçus pour une utilisation de plein air. Les conducteurs de la rallonge doivent avoir une section minimum de 2,5 mm. Avant la première utilisation, déroulez toujours complètement la rallonge de son tambour. Vérifiez le bon état du câble. Pour le maintien de la rallonge, utilisez le support de câble prévu à cet effet

- N'utilisez pas le câble pour retirer la fiche de la prise. Protégez le câble contre la chaleur, l'huile et les bords tranchants.

- Si le câble d'alimentation est endommagé, débranchez en premier la rallonge électrique de la prise de courant. Vous pourrez ensuite débrancher l'appareil de la rallonge.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, le service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

6. Risques résiduels

1. Déficience auditive en l'absence du port d'une protection auditive.
2. Troubles aux mains et aux bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été utilisé ou entretenu dans les règles de l'art.

⚠ Prudence! Cet appareil électrique produit un champ électromagnétique pendant son fonctionnement. Dans certaines conditions, ce champ peut altérer le fonctionnement d'implants médicaux actifs ou passifs. Afin de réduire les risques de blessures graves ou mortelles, nous recommandons aux personnes qui possèdent un implant médical de consulter leur cabinet médical et leur fabricant d'implants médicaux avant d'utiliser la machine.

7. Caractéristiques techniques

Tension du réseau	230-240V~ 50Hz
Puissance absorbée 1800W
Largeur de travail 360 mm
Réglage de la profondeur -12 / +6 mm
Niveau de pression acoustique L_pA	90,20 dB
Niveau de puissance acoustique L_wA	105,17 dB
Incertitude K 3 dB
Vibrations du guidon 1,679 m/s	^2
Incertitude K 1,5 m/s	^2
Classe de protection	II
Type de protection	IPX4
Poids	12,5 kg

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

8. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement

Enlevez systématiquement la fiche de contact avant de paramétrer l'appareil.

La balayeuse est livrée démontée. Il faut monter le panier collecteur et le guidon complet avant d'utiliser la balayeuse. Suivez le mode d'emploi, étape par étape, et orientez-vous sur les illustrations pour que le montage vous soit simplifié.

9. Montage

Avant la mise en service, montez absolument l'appareil complètement !

Montage du guidon (fig. 3-8)

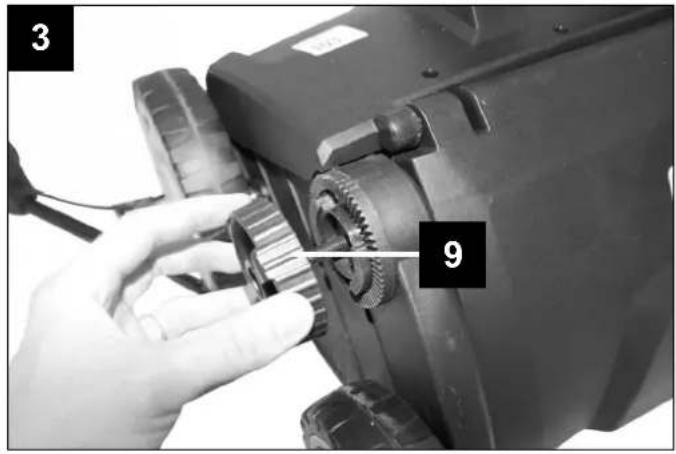

• Desserrez la molette de réglage de hauteur du guidon (9).
• Positionnez les crans de la partie inférieure du guidon (8) comme montré en fig. 4 + 5. Veillez à ce que les ressorts (4a/4b) se placent de chaque côté dans la rainure correspondante située en face. • Revissez la molette ensuite (fig. 5)
• Assemblez la partie supérieure du guidon (3) avec la partie médiane (6) et les deux éléments de la partie inférieure (8). Pour ce faire, utilisez les quatre leviers de serrage (5), accompagnés des boulons (5a) et des rondelles (5b) (fig. 6 + 7)
• Fixez les câbles de commande à l'aide des deux serre-câbles (C) au guidon (fig. 8)

Montage du bac de ramassage

• Faites glisser le bac de ramassage (7) sur l'armature et accrochez les attaches en plastique sur l'armature (fig. 9, 10).
• Accrochez le bac (7) à la machine. Pour ce faire, relevez le déflecteur d’éjection (11a) et accrochez le bac (7) aux supports correspondants de la machine (fig. 11)

Réglage de la profondeur de travail (fig. 12)

La profondeur de travail est réglée (10) au niveau des roues avant. Tirez le levier de réglage de la profondeur de travail légèrement vers la gauche et enclenchez-le à la position désirée.

$$ 0 = + 6 \mathrm{mm} $$

$$ 1 = - 3 \mathrm{mm} $$

$$ 2 = - 6 \mathrm{mm} $$

$$ 3 = -9 \mathrm{mm} $$

$$ 4 = - 1 2 \mathrm{mm} $$

Réglage du guidon (fig. 5 + 13)

• Desserrez tout d'abord les molettes (fig. 5) afin de pouvoir régler le guidon.
• Réglez à la hauteur désirée comme montré en Fig. 13. (Vous pouvez choisir entre les trois hauteurs possibles).

Remplacement du brosse (fig. 14, 15)

ATTENTION ! Portez des gants de protection ! Dévissez les vis à six pans creux et soulevez la brosse à cette extrémité. Sortez la brosse du carré d'entraînement dans le sens de la flèche. Enfoncez de nouveau la nouvelle brosse dans le sens de la flèche dans le carré d'entraînement et enfoncez ensuite dans le support. La brosse est de nouveau fixée sur le boîtier avec les vis à six pans creux.

10. Commande

Afin d'éviter une mise en service non intentionnelle de l'appareil, le guidon (figure 1/pos. 1) est doté d'un interrupteur à deux positions (figure 1 / pos. 2), qu'il faut appuyer avant de pouvoir appuyer sur le levier de commande (figure 1 / pos. 1). L'appareil se met hors circuit dès qu'on lâche le levier de commande. Lorsque l'on relâche le levier de commande, la brosse se met hors circuit. Effectuez ce processus plusieurs fois de suite pour être sûr que votre appareil fonctionne correctement.

Avant d'entreprendre des réparations ou des travaux de maintenance sur l'appareil, il faut vous assurer que la brosse ne tourne pas et que l'appareil est déconnecté.

N'ouvrez jamais le clapet d'éjection lorsque le moteur est encore en marche. Le contact avec la brosse peut entraîner des blessures. Fixez toujours le clapet d'éjection avec précaution. Il est refermé par les ressorts de traction en position „fermée“ !

La distance de sécurité donnée par les longerons de guidage entre le boîtier et l'utilisateur (utilisatrice) doit toujours être maintenue.

Avant de retirer le bac de ramassage, coupez le moteur et attendez que la brosse soit complètement !

Pour décrocher le bac de ramassage, soulevez d'une main le clapet d'éjection et retirez de l'autre main le bac de ramassage !

11. Raccord électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

• Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Autrement dit, il est interdit de le brancher sur n'importe quel point de raccordement.
• L'appareil peut entraîner des variations de tension passagères lorsque le réseau n'est pas favorable.
• Le produit est uniquement conçu pour un raccordement à des points, pour lesquels les conditions suivantes s'appliquent : a) une impédance réseau maximale autorisée « Z » (Zmax = 0,433 Ω) ne doit pas être dépassée. b) un courant de charge permanent admissible du réseau d'au moins 100 A par phase doit être présent.
• En tant qu'utilisateur, vous devez vous assurer que votre point de raccordement du produit remplit la condition a) ou b). Si nécessaire, contactez votre entreprise de distribution d'énergie.

Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-même.

Après un temps de refroidissement (d'une durée variable), le moteur peut être remis en marche.

Câble d'alimentation électrique défectueux

Des détériorations de l'isolation sont souvent présentes sur les câbles de raccordement électriques.

Les causes peuvent en être :

• Des écrasements, si les câbles de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des câbles de raccordement.
• Des ruptures si l'on a roulé sur le câble.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des câbles de raccordement électriques endommagés de la sorte ne doivent pas être utilisés et, en raison de leur isolation défectueuse, sont mortellement dangereux.

Vérifiez régulièrement que les câbles de raccordement électriques ne sont pas endommagés. Lors du contrôle, veillez à ce que le câble de raccordement ne soit pas connecté au réseau.

Les câbles de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que les câbles de raccordement dotés du même signe.

L'indication de la désignation du type sur le câble de raccordement est obligatoire.

Si le câble de raccordement au réseau de cet appareil est endommagé, il doit être remplacé par un câble de raccordement spécial par le fabricant ou son service après-vente.

Moteur à courant alternatif:

La tension du réseau doit être de 220 - 240 V~.

- Les conducteurs des rallonges d'une longueur maxi. de 25 m doivent avoir une section de 1,5 mm ².

Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes :

- Type de courant du moteur

- Données figurant sur la plaque signalétique de la machine

12. Nettoyage et maintenance

Retirez la fiche de contact avant tous travaux de nettoyage.

Nettoyage

• Maintenez les dispositifs de protection, les fentes d’aération et le carter de moteur aussi propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil.
• Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

Balais de charbon

Si les balais de charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité.

Seul un(e) spécialiste electricien(ne) est autorisé à remplacer les brosses à charbon.

Maintenance

• Une brosse à lamelles usées ou endommagées doit être remplacée par une personne spécialiste dûment autorisée.
• Faites en sorte que tous les éléments de fixation (vis, écrous etc.) soient bien serrés de telle façon que vous puissiez travailler avec la balayeuse en toute sécurité. • Stockez votre balayeuse dans un endroit sec.
• Pour obtenir une longue durée de vie, toutes les pièces vissées et les roues et essieux doivent être nettoyés et ensuite huilés.
• Seulement un soin régulier de la balayeuse lui assure solidité et performance, mais surtout vous assure un travail facile et sans souci de votre gazon.

- À la fin de la saison, effectuez un contrôle général de la balayeuse et retirez tous les dépôts accumulés. Avant tout début de saison, contrôlez absolument la balayeuse. Pour vos réparations, adressez-vous à notre service après-vente.

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation et sont donc des consommables non couverts par la garantie.

Pièces d'usure*: Brosse, Balais de charbon

*Ne font pas partie de l'ensemble de livraison!

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Consignes relatives à la loi allemande sur les appareils électriques et électroniques

Les appareils électriques et électroniques usagés ne doivent pas être jetés avec les ordures ménagères, mais éliminés séparément !

• Retirer les piles ou batteries amovibles usagées de manière non destructive avant de déposer vos déchets électroniques dans un point de collecte ! L'élimination des piles et batteries est réglementée par la loi allemande sur les piles.
• Les propriétaires et utilisateurs d'appareils électroniques

Les propriétaires et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter à l'issue de leur utilisation.

• Il incombe à l'utilisateur final de supprimer ses données à caractère personnel enregistrées sur l'appareil usagé !
• Le symbole représentant une poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.
• Les appareils électriques et électroniques peuvent être gratuitement déposés :
• Dans les points de collecte et d'élimination publics (dépôts municipaux p. ex.)
• Dans les points de vente d'appareils électroniques (sur place ou en ligne) si le distributeur est tenu de les reprendre ou propose ce service.
• Vous pouvez déposer jusqu'à trois appareils électroniques usagés dont les bords ne dépassent pas 25 centimètres de longueur auprès du fabricant ou d'un point de collecte agréé situé près de chez vous sans acheter de nouvel appareil.
• Pour plus de détails concernant les conditions de reprise des fabricants et distributeurs, contactez le service client correspondant.
• En cas de livraison d'un nouvel appareil électronique à un consommateur privé par le fabricant, le fabricant peut accepter de reprendre l'appareil électronique usagé gratuitement sur demande de l'utilisateur final. Pour en être sûr, contactez le service client du fabricant.
• Ces déclarations ne s'appliquent qu'aux appareils vendus et installés dans les pays membres de l'Union européenne et visés par la directive européenne 2012/19/UE. D'autres dispositions d'élimination des appareils électriques et électroniques usagés peuvent s'appliquer dans les pays hors de l'Union européenne.

14. Dépannage

Erreur Causes probables Élimination
Le moteur ne démarre pas	Pas de courant dans la ficheCâble défectueuxCombinaison interrupteur-fiche défectueuseRaccordements sur le moteur ou condensateur détachésBoîtier bouché	Contrôler la ligne et le fusibleContrôler par atelier de service clientèleContrôler par atelier de service clientèleContrôler par atelier de service clientèleModifier éventuellement la profondeur de travail. Nettoyer le boîtier pour que la brosse à dents puisse tourner librement
La puissance du moteur diminue • Boîtier bouché	Brosse très usée	Nettoyer le boîtierRemplacer la brosse
Le moteur tourne, la brosse ne tourne pas	Courroie crantée abîmée	Pièce à remplacer par l’atelier du service clientèle

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou

d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus.
