TU1650 - Support de travail DEXTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de travail universel pour scies à onglet et autres outils électriques
Marque	Dexter
Modèle	TU1650
Dimensions (L x P x H)	1000-1650 x 580 x 810-910 mm (réglable en hauteur et en longueur)
Poids	12,7 kg
Charge maximale	200 kg
Longueur maximale de pièce usinée	3 m
Utilisation conforme	Support d'outils électriques avec trous de fixation (scies à onglet, circulaires, chantourner, etc.) ; servante pour pièces à scier
Utilisations interdites	Échafaudage, échelle, montage d'outils sans trous de fixation
Matériau principal	Acier (supports et traverses)
Réglages	Mollettes de réglage de longueur (4) et de hauteur (2), leviers de blocage
Accessoires fournis	Supports de pièce (2), supports de scie (2), boulons+écrous+rondelles (4), notice d'utilisation
Nettoyage	Chiffon humide avec savon noir ; pas de solvants ni détergents agressifs
Stockage	Lieu sombre, sec, à l'abri du gel, température entre 5 °C et 30 °C
Pièces d'usure (non couvertes)	Mâchoires de serrage
Garantie	Légale ; pièces défectueuses remplacées gratuitement, main-d'œuvre à la charge de l'acquéreur
Consignes de sécurité importantes	Lire la notice avant usage ; ne pas monter sur l'appareil ; ne pas dépasser la charge maximale ; vérifier l'absence de dommages avant chaque utilisation ; toujours visser solidement l'outil électrique
Normes/réglementations	Respecter les lois locales et les consignes de sécurité de l'outil électrique utilisé

FOIRE AUX QUESTIONS - TU1650 DEXTER

Quelle est la charge maximale supportée par le support de travail TU1650 ?

La charge maximale est de 200 kg. Veillez à ne jamais la dépasser pour éviter tout risque de basculement ou de casse.

Comment assembler et régler le support de travail ?

Suivez les instructions de la notice. Utilisez les mollettes de réglage de longueur (4) et de hauteur (2) pour ajuster le support. Abaissez les leviers de blocage pour verrouiller la position.

Quels outils électriques peuvent être montés sur ce support ?

Le support est conçu pour les outils électriques disposant de trous de fixation, comme les scies à onglet, scies circulaires sur table ou scies à chantourner. Les outils sans trous de fixation ne doivent pas être montés.

Puis-je utiliser le support de travail comme échafaudage ou échelle ?

Non, il est interdit de monter sur le support ou de l'utiliser comme échafaudage ou échelle. Il est conçu uniquement pour supporter des outils électriques et des pièces à usiner.

Comment nettoyer et entretenir le support universel ?

Nettoyez avec un chiffon humide et un peu de savon noir. N'utilisez pas de détergent ou de solvant qui pourraient endommager les pièces en plastique. Avant le nettoyage, débranchez l'outil électrique monté.

Où et comment stocker le support de travail ?

Stockez-le dans un lieu sombre, sec et à l'abri du gel, hors de portée des enfants. La température idéale se situe entre 5 °C et 30 °C.

Que faire si des pièces manquent ou sont endommagées à la réception ?

Vérifiez le contenu de l'emballage dès réception. Tout défaut visible doit être signalé au plus tard 8 jours après réception pour conserver le droit à dédommagement.

Quelles sont les pièces d'usure et comment les remplacer ?

Les mâchoires de serrage sont des pièces d'usure et ne sont pas couvertes par la garantie. Le remplacement est à la charge de l'utilisateur. Contactez le fabricant pour obtenir des pièces de rechange.

Quelles sont les consignes de sécurité essentielles ?

Toujours lire la notice avant utilisation. Ne pas monter sur le support, ne pas dépasser 200 kg, vérifier l'état du support avant chaque usage, et visser solidement l'outil électrique. Respectez aussi les consignes de l'outil monté.

Puis-je utiliser ce support en milieu professionnel ou industriel ?

Non, ce support a été conçu pour un usage domestique uniquement. Une utilisation professionnelle, artisanale ou industrielle n'est pas autorisée et annulerait la garantie.

MODE D'EMPLOI TU1650 DEXTER

135 rue Sadi Carnot - CS 00001

59790 Ronchin - France

Légende des symboles figurant sur l'appareil

	Lire la notice d'utilisation et observer les consignes de sécurité avant de procéder à la mise en service !
	Interdit de monter !
	Ne pas dépasser la hauteur totale !
	Ne pas dépasser la charge maximale !

1. Introduction.... 10
2. Description de l'appareil (fig. 1-2).... 10
3. Fournitures.... 10
4. Déballage.... 10
5. Utilisation conforme.... 11
6. Consignes de sécurité.... 11
7. Caractéristiques techniques.... 12
8. Nettoyage.... 12
9. Maintenance 12
10. Stockage 12
11. Élimination et recyclage... 12

Descriptif de l'appareil

Fournitures

135 rue Sadi Carnot - CS 00001

59790 Ronchin - France

Nous vous souhaitons beaucoup de plaisir et de succès lors de l'utilisation de votre nouvel appareil.

Remarque :

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages survenant lors de l'utilisation de cet appareil, dans les cas suivants :

• Mauvaise manipulation, • Non-respect des instructions d'utilisation, • Travaux de réparation effectués par des tiers, par des spécialistes non agréés, • Remplacement et installation de pièces de rechange qui ne sont pas d'origine, • Utilisation non conforme,

Nous vous conseillons :

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme.

Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine.

En plus des consignes de sécurité contenues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement.

Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des consignes de sécurité contenues dans cette notice et de la réglementation en vigueur dans votre pays, vous devez respecter les règles de sécurité généralement reconnues et applicables à des machines comparables.

Nous n'assumons aucune responsabilité concernant les accidents et dommages qui surviendraient à la suite du non-respect des instructions du manuel d'utilisation et des consignes de sécurité.

2. Description de l'appareil (fig. 1 - 2)

1. Pied-Support de scie à onglet
2. Mollettes de réglage de longueur
3. Mollettes de réglage de hauteur

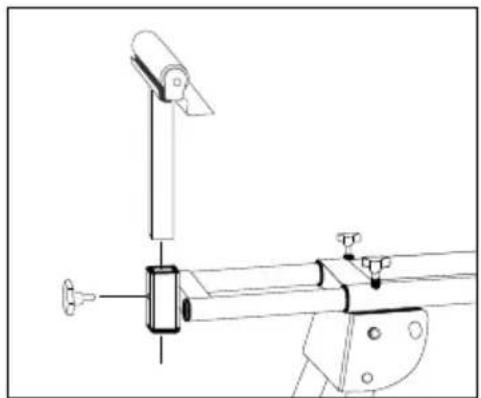

4. Supports de pièce à usiner
5. Supports de scie
6. Boulons + écrous + rondelles*

3. Fournitures

1x Pied-Support de scie à onglet 4x Mollettes de réglage de longueur 2x Mollettes de réglage de hauteur 2x Supports de pièce à usiner 2x Supports de scie 4x Boulons + écrous + rondelles 1x notice d'utilisation

* Les vis fournies pour fixer la machine au bâti universel conviennent à un grand nombre de machines. Cependant, il est possible que ceux-ci ne soient pas adaptés à votre machine. Dans ce cas, vous devrez acheter vous-même les vis appropriées.

4. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mises en place pour le transport (s'il y a lieu). • Vérifie[ifiez] que la fourniture est complète.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

Attention

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

5. Utilisation conforme

Veillez à toujours utiliser ce support de machine universel de façon conforme à son affectation.

Ce support de machine universel a été conçu pour supporter des appareils destinés à être utilisés, posés sur un établi, tels que les scies à onglet, les scies à chantourner, les scies circulaires sur table etc.

Les outils électriques ne disposant pas de trous de fixation ne doivent pas être montés sur le support de machine universel et utilisés conjointement avec celui-ci.

Les outils électriques doivent être solidement vissés au support de machine universel avant d'être mis en service.

Le support de machine universel sert également de servante pour supporter les pièces à scier lors du travail avec une scie à onglet, une scie circulaire et autres outils électriques.

La longueur maximale des pièces à usiner est de 3 m. Afin d'éviter que les pièces longues basculent, il convient d'utiliser éventuellement des supports supplémentaires (comme par exemple une servante à rouleau).

Attention: Veillez à ce que le support de pièce soit stable et ne risque pas de se renverser!

N'utilisez pas le support de machine universel en tant qu'échafaudage ou échelle. Assurez-vous que toutes les mollettes, vis et écrous sont correctement serrés avant l'utilisation. La charge maxi est de 200 kg. Assurez-vous que le support universel est placé sur une surface plane, stable et ferme.

Toute utilisation différente est considérée comme non conforme. Le fabricant n'est pas responsable des dommages en résultant, seul l'utilisateur en prend le risque.

Veillez au fait que nos appareils n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil venait à être utilisé à des fins professionnelles, artisanales, industrielles ou lors de toute activité équivalente.

6. Consignes de sécurité

• Utilisez ce support universel uniquement avec des outils électriques adaptés à cette utilisation !
• Vérifiez que le support universel n'est pas endommagé avant chaque utilisation. Les outils électriques ne doivent pas être fixés et utilisés sur des bras-support ou des traverses endommagés.
• Les outils électriques doivent être vissés sur les bras-supports et les traverses et correctement fixés au support universel!
• Veillez à ce que le support universel soit toujours parfaitement d'aplomb lorsque vous le posez sur le sol.
• Veillez à toujours adopter une position normale et sûre pendant le travail.
• Ne surchargez pas le support de machine universel! Utilisez ce support uniquement pour les utilisations pour lesquelles il a été conçu.
• Les modifications et transformations apportées au support de machine universel ainsi que les utilisations d'éléments non conformes sont interdites.
• Tous les éléments du support de machine universel et en particulier les pièces de sécurité doivent être correctement assemblés afin d'assurer une fonction parfaite.
• Maintenez les enfants à distance du support universel. Entrepôtez cet appareil hors de portée des enfants et des personnes non habilitées pour l'utiliser.

⚠ Attention! Lors de l'utilisation d'outils électriques sur le support universel, respectez les consignes de sécurité des machines utilisées afin de vous protéger des risques de choc électrique, de blessure et d'incendie.

Lisez les instructions se rapportant à l'outil électrique que vous désirez installer et utiliser avant de le mettre en route.

Vous devez également respecter les consignes de sécurité de l'outil électrique monté sur le support universel.

Conservez ces consignes de sécurité en lieu sûr.

Tenez compte de toutes les consignes de sécurité. Si vous négligez ces consignes, vous vous mettez en danger ainsi que les tierces personnes.

7. Caractéristiques techniques

Dimension (L x P x H)

1000-1650 x 580 x 810-910 mm

Capacité max. de chargement

200 kg

poids 12,7 kg

8. Nettoyage

Avant toute opération de nettoyage et d'entretien, arrêtez la machine montée sur le support et débranchez sa fiche de la prise de courant! Risque de blessure!

• Veillez à ce que le support de machine universel reste aussi net de poussière et de salissures que possible. Nettoyez le support universel à l'aide d'un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.
• Nous vous conseillons de nettoyer votre support universel immédiatement après chaque utilisation.
• Nettoyez votre support universel régulièrement avec un chiffon humide et un peu de savon noir. N'utilisez pas de détergent ou de solvant qui risqueraient d'attaquer les éléments en plastique du support de machine universel.

Maintenance générale

• Nous recommandons de nettoyer l'appareil immédiatement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et d'un peu de savon noir. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matière plastique de l'appareil. Veillez à ce que de l'eau ne pénètre pas à l'intérieur de l'appareil.

Informations concernant le service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation et sont donc des consommables non couverts par la garantie.

Pièces d'usure*: Mâchoires de serrage

*Ne font pas partie de l'ensemble de livraison !

10. Stockage

Entreposer l'appareil et ses accessoires dans un lieu sombre, sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5 °C et 30 °C.

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

135 rue Sadi Carnot - CS 00001

59790 Ronchin - France

135 rue Sadi Carnot - CS 00001

59790 Ronchin - France

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus.
