MANUALE UTENTE TU1650 DEXTER

Spiegazione dei simboli sull'apparecchio

	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle avvertenze sulla sicurezza!
	Vietato salire!
	Non superare l'altezza totale!
	Non superare la capacità di carico massima!

Indice:

Pagina:

1. Introduzione 15
2. Descrizione dello strumento (Fig. 1 - 2).... 15
3. Contenuto della fornitura 15
4. Elementi forniti.... 15
5. Impiego conforme alla destinazione d'uso.... 16
6. Indicazioni di sicurezza 16
7. Specifiche Tecniche.... 17
8. Pulizia.... 17
9. Manutenzione 17
10. Conservazione.... 17
11. Smaltimento e riciclaggio .... 17

Descrizione dello strumento

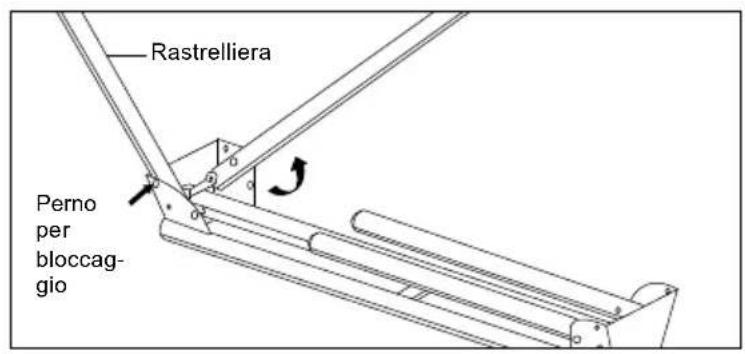

Rastrelliera Perno per bloccag- gio

Ridurre la leva di bloccaggio per regolare la posizione

Contenuto della fornitura

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
  • utilizzo non conforme,

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile.

Conservare le istruzioni per l'uso vicino all'utensile, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

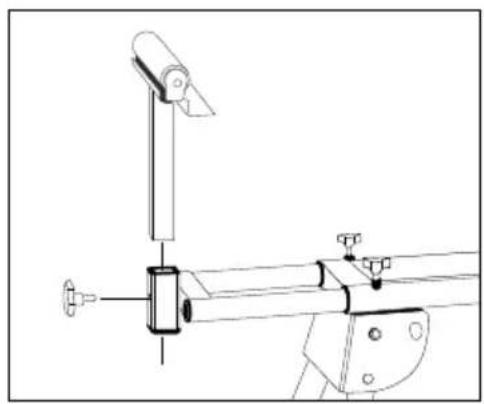

2. Descrizione dello strumento (Fig. 1 - 2)

1. Carrello d'atterraggio
2. Manopola per la regolazione della lunghezza
3. Rotella per la regolazione dell'altezza
4. Supporto per pezzi
5. Supporto sega
6. Bulloni + dadi + rosette*

3. Contenuto della fornitura

1x Carrello d'atterraggio
4x Manopola per la regolazione della lunghezza
2x Rotella per la regolazione dell'altezza
2x Supporto per pezzi
2x Supporto sega
4x Bulloni + dadi + rosette*
1x Istruzioni per l'uso

* Le viti fornite in dotazione per il fissaggio della macchina sul telaio di base universale sono adatte per una grande quantità di macchine. È tuttavia possibile che queste non siano adatte per la propria macchina. In questo caso, occorre comprare le viti adeguate autonomamente.

4. Elementi forniti

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballaggio (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca-denza della garanzia.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

5. Impiego conforme alla destinazione d'uso

Attenersi sempre a un impiego conforme alla destinazione d'uso del telaio della macchina universale.

Il telaio della macchina universale è progettato per l'u-so con apparecchi da banco come seghe troncatrici, seghe a svolgere, seghe circolari da banco, ecc.

Gli attrezzi elettrici non dotati di fori di fissaggio idonei non devono essere montati sul telaio della macchina universale né devono essere utilizzati insieme a esso.

Prima della messa in funzione, gli attrezzi elettrici devono essere avvitati saldamente al telaio della macchina universale.

Il telaio della macchina universale funge inoltre da portapezzi mentre si lavora con seghe troncatrici, seghe circolari da banco e attrezzi elettrici simili.

La lunghezza massima del pezzo da lavorare non deve superare i 3 m.

Per evitare l'eventuale rovesciamento dei pezzi da lavorare più lunghi, utilizzare, se necessario, supporti supplementari per i pezzi (per esempio un carrello trasportatore).

Attenzione: accertarsi che il pezzo da lavorare sia appoggiato al portapezzi in modo sicuro e che non possa ribaltarsi!

Non utilizzare il telaio della macchina universale come impalcatura o come scala. Prima dell'uso accertarsi che tutte le maniglie, i dadi e le viti siano ben stretti. La capacità di carico massima è pari a 200 kg. Accertarsi che il telaio della macchina universale sia collocato su una superficie piana, solida e stabile.

Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il fabbricante non si assume alcuna responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.

Si prega di notare che i nostri apparecchi non sono stati costruiti per uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

6. Indicazioni di sicurezza

• Utilizzare il telaio della macchina universale soltanto con attrezzi elettrici idonei!
• Controllare il telaio della macchina universale prima di ogni uso per verificare che non sia danneggiato. Gli attrezzi elettrici non devono essere montati né utilizzati su bracci di supporto/traverse danneggiati.
• Gli attrezzi elettrici devono essere avvitati ai bracci di supporto/alle traverse e fissati al telaio della macchina universale!
• Durante l'installazione controllare sempre che il telaio della macchina universale sia stabile.
• Durante i lavori assumere sempre una posizione naturale e sicura.
• Non sovraccaricare il telaio della macchina universale! Utilizzare il telaio della macchina soltanto per scopi per cui è stato progettato.
• È vietato trasformare e modificare arbitrariamente il telaio della macchina universale, nonché utilizzare componenti non consentiti.
• Tutti i componenti del telaio della macchina universale, in particolare i dispositivi di sicurezza, devono essere montati correttamente al fine di assicurare un funzionamento perfetto.
• I bambini devono essere tenuti lontani dal telaio della macchina universale. Conservare il dispositivo in luogo non accessibile a persone non autorizzate e bambini.

⚠ Attenzione!

Quando si utilizzano attrezzi elettrici unitamente al telaio della macchina universale adottare le misure di sicurezza appropriate per la protezione contro scosse elettriche, lesioni o pericolo di incendio.

Leggere tutte le avvertenze dell'attrezzo elettrico che si intende montare e utilizzare prima di utilizzarlo.

Attenersi inoltre anche alle indicazioni di sicurezza dell'elettroutensile montato.

Conservare con cura le presenti indicazioni di sicurezza. Rispettare tutte le indicazioni di sicurezza. L'inosser-vanza delle indicazioni di sicurezza comporta il rischio di mettere in pericolo se stessi e gli altri.

7. Specifiche Tecniche

Dimensioni

(L × P × A)

1000-1650 x 580 x 810-910 mm

Carico 200 kg

Peso 12,7 kg

8. Pulizia

⚠ Attenzione!

Prima di qualunque intervento di pulizia e manutenzione, spegnere l'elettroutensile montato e staccare la spina elettrica! Pericolo di lesioni!

• Mantenere il telaio della macchina universale più pulito possibile dalla polvere e dallo sporco. Pulire il telaio della macchina universale con un panno pulito o soffiando con aria compressa a bassa pressione.
• Consigliamo di pulire il telaio della macchina universale subito dopo ogni utilizzo.
• Pulire regolarmente il dispositivo con un panno umido e sapone molle. Non utilizzare detergenti o solventi; questi potrebbero corrodere le parti in plastica del telaio della macchina.

9. Manutenzione

Misure di manutenzione generali

• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno umido ed un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: Morse

* non necessariamente compreso tra gli elementi forniti!

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30°C.

11. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Wyjaśnienie symboli

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
