MANUALE UTENTE AC50V DEXTER

Spiegazione dei simboli sullo strumento

	Prima dell'inizio istruzioni per l'uso e la sicurezza Leggere e seguire!.
	Indossare una protezione respiratoria.
	Indossare protezioni per l'udito. L'esposizione al rumore può causare la perdita dell'udito.
	Avviso di parti calde;
	Segnalazione di tensione elettrica
	Attenzione al riavvio automatico
	Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto.
	Specificazione del livello di pressione acustica in dB

Indice:

1. Introduzione 35
2. Descrizione dell'apparecchio....35
3. Dotazione 35
4. Utilizzo conforme 35
5. Avvertenze per la sicurezza.... 36
6. Dati tecnici....38
7. Prima della messa in servizio 38
8. Installazione e funzionamento 39
9. Collegamento elettrico 39
10. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio....40
11. Smaltimento e riciclo....41
12. Risoluzione dei guasti 42

Pagina:

1. Introduzione

Costruttore:

LEROY MERLIN

Rue Chanzy

Lezennes 59712 LILLE Cedex 9

France

Gentile cliente,

Le auguriamo soddisfazione e successo con l'uso del suo nuovo apparecchio.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostituzione con pezzi di ricambio non originali,
• utilizzo per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113 / VDE 0113.

Si raccomanda in particolare quanto segue:

leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio e alla messa in funzione. Questo manuale d'uso dovrebbe permetterle di conoscere la Sua macchina in modo semplice e di usare gli accessori disponibili in conformità con gli scopi previsti. Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e aumentando l'affidabilità della macchina. Oltre alle norme di sicurezza riportate in questo manuale d'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina.

Il manuale d'uso deve essere conservato con la macchina, in una busta di plastica, al riparo dalla sporcizia e dall'umidità. Il manuale d'uso deve essere letto e rispettato scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso e informate dei rischi che questo comporta. Va rispettata l'età minima prescritta.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizionedell'apparecchio (Fig. 1, 2)

1. Vite di scarico per l'acqua di condensa
2. Serbatoi a pressione
3. Ruota
4. Base
5. Giunto rapido (aria compressa regolata)
6. Manometro (la pressione impostata può essere letta)
7. Regolatore di pressione
8. Interruttore On/Off
9. Impugnatura di trasporto
10. Valvola di sicurezza

A. Vite a testa esagonale
B. Dado
C. Rondella
D. Dado della flangiato
E. Supporto

3. Dotazione

ATTENZIONE!

L'apparecchio e il materiale di imballaggio non sono un giocattolo! I bambini non dovrebbero giocare con sacchetti di plastica, pellicole e piccoli componenti! C'è il rischio che il materiale venga ingoiato e pericolo di soffocamento!

• Aprire la confezione ed estrarre con cautela l'apparecchio.
• Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).
• Verificare che il materiale fornito alla consegna sia completo.
• Controllare che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Conservare l'imballo, se possibile, fino alla scadenza della garanzia.

4. Utilizzo conforme

Il compressore viene utilizzato per generare aria compressa per utensili pneumatici che possono essere azionati con un flusso d'aria fino a 95 l/min. (ad es. gonfiagomme, pistola di soffiaggio e pistola a spruzzo).

Il compressore può essere azionato solo in ambienti interni asciutti e ben ventilati.

La macchina deve essere usata solo per lo scopo prescritto. Utilizzi eccedenti tale impiego sono considerati non conformi all'impiego previsto.

Per eventuali danni o lesioni di qualsiasi tipo, è responsabile l'utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriale. Se l'apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

5. Avvertenze per la sicurezza

Attenzione! Durante l'utilizzo di apparecchi elettrici e per prevenire scosse elettriche, pericoli di lesioni e di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Leggere completamente le indicazioni prima di utilizzare questo utensile e conservarle in buono stato per eventuali necessità future.

Per un lavoro sicuro

1. Mantenere il luogo di lavoro in ordine.

- Il disordine sulla postazione di lavoro comporta pericoli di incidenti.

1. Considerare le caratteristiche dell'ambiente di lavoro.

2. Non esporre gli apparecchi elettrici alla pioggia.

3. Non utilizzare apparecchi elettrici in ambienti umidi o bagnati. Pericolo di scosse elettriche!
4. Fare in modo che vi sia una buona illuminazione.

5. Non utilizzare apparecchi elettrici nelle vicinanze di liquidi infiammabili o di gas.

6. Proteggersi dalle scosse elettriche.

- Evitare contatti con oggetti con messa a terra, quali ad esempio tubi, caloriferi, forni, refrigeratori.

1. Tenere lontano dalla portata dei bambini!

- Non lasciare che altre persone accedano all'utensile e al cavo o sostino nell'area di lavoro.

1. Riporre gli elettroutensili non sicuri

- Gli apparecchi elettrici non utilizzati devono essere conservati in un luogo asciutto, posto in posizione elevata oppure al chiuso, al di fuori della portata dei bambini.

1. Non sovraccaricare l'elettroutensile.

- Si lavora meglio e in modo più sicuro nell'ambito della potenza indicata.

1. Indossare abbigliamento idoneo.

2. Non indossare abiti larghi o gioielli. Essi potrebbero essere attirati da elementi in movimento.

3. Per lavori all'aria aperta si raccomanda di indossare guanti di gomma e scarpe antiscivolo.

4. In presenza di capelli lunghi si prega di coprirli con una rete.

5. Utilizzare il cavo esclusivamente per lo scopo per cui è stato creato.

- Non utilizzare il cavo per staccare la spina dalla presa. Salvaguardare il cavo da elevate temperature, olio e spigoli taglienti.

1. Prendersi cura con costanza degli attrezzi.

2. Conservare il compressore in modo pulito, idoneo e sicuro per lavorare.

3. Seguire le istruzioni per la manutenzione.
4. Controllare regolarmente il cavo di alimentazione dell'apparecchio elettrico e, in caso di danni, farlo sostituire da un tecnico specializzato.

5. Controllare regolarmente tutte le prolunghe e sostituirle qualora siano danneggiate.

6. Staccare la spina dalla presa di corrente.

- In caso di mancato utilizzo dell'apparecchio elettrico, prima di effettuare interventi di manutenzione o di sostituzione di utensili quale lame, punte e frese.

1. Evitare l'accensione involontaria.

- Assicurarsi che al momento dell'inserimento della spina nella presa elettrica, l'interruttore sia disinserito.

1. Utilizzare prolunghe per uso esterno

2. All'aperto utilizzare solamente prolunghe adeguate e contrassegnate per tale utilizzo.

3. Utilizzare l'avvolgicavo solo quando questo è srotolato.

4. Prestare attenzione.

- Fare attenzione alle operazioni effettuate. Accingersi a compiere il lavoro con ragionevolezza. Non utilizzare l'apparecchio quando si è distratti.

1. Verificare l'apparecchio per identificare eventuali parti danneggiate.

2. Prima dell'uso dell'apparecchio, verificare il corretto funzionamento di tutti i dispositivi di protezione o sostituire le parti difettose.

3. Controllare che le parti mobili funzionino correttamente e che non siano bloccate, che non vi siano parti danneggiate. Tutte le parti devono essere montate in modo corretto e osservare tutte le condizioni atte a garantire un regolare funzionamento dell'apparecchio elettrico.
4. I dispositivi di sicurezza o le parti danneggiate devono essere riparati o sostituiti a regola d'arte da un'officina di riparazione riconosciuta, a meno di indicazioni diverse fornite nelle istruzioni d'uso.
5. Gli interruttori danneggiati devono essere sostituiti da un'officina del Centro Assistenza.
6. Non utilizzare cavi di collegamento difettosi o danneggiati.

7. Non utilizzare apparecchi elettrici il cui interrut- tore non può essere inserito e disinserito.

8. Far riparare l'apparecchio da un elettricista qualificato.

- Questo apparecchio elettrico è conforme alle vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persone qualificate utilizzando pezzi di ricambio originali; in caso contrario potrebbero derivare incidenti per l'utilizzatore.

1. Attenzione!

- Per la propria sicurezza, utilizzare solo accessori e dispositivi aggiuntivi specificati nel manuale di istruzioni o raccomandati dal produttore o specificati. L'utilizzo di strumenti o accessori non raccomandati nel manuale d'uso o nel catalogo può provocare lesioni personali.

1. Rumore

- Quando si utilizza il compressore, ricorrere a una protezione uditiva.

1. Sostituzione del cavo di collegamento

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o un elettricista qualificato al fine di evitare pericoli. Pericolo di scosse elettriche

1. Gonfiaggio di pneumatici

- Controllare la pressione immediatamente dopo il gonfiaggio con un manometro adatto, ad esempio presso una stazione di servizio.

1. Compressori portatili per lavori in cantiere

- Assicurarsi che tutti i tubi e i raccordi siano adatti per la pressione di esercizio massima consentita del compressore.

1. Luogo di installazione

- Posizionare il compressore su una superficie piana.

1. I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.

2. Evitare carichi pesanti sul sistema di tubazioni impiegando raccordi portagomme per evitare la formazione di punti di piegatura.

3. Utilizzare sempre un interruttore differenziale con corrente di intervento pari a 30 mA. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

⚠ AVVISO! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

AVVISI DI SICUREZZA SUPPLEMENTARI

Rispettare le istruzioni di servizio corrispondenti dei rispettivi attrezzi pneumatici / dispositivi accessori ad aria compressa! Occorre inoltre rispettare le indicazioni generali di seguito riportate.

Avvisi di sicurezza per lavori con aria compressa e pistola di soffiaggio

• Garantire una distanza sufficiente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compressa durante il funzionamento del compressore.
• Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di ustioni.
• L'aria aspirata dal compressore deve essere mantenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.
• Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.
• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti soffiati via possono facilmente causare lesioni.
• Con la pistola di soffiaggio non soffiare su persone o pulire gli abiti indossati. Pericolo di infortuni!

Indicazioni di sicurezza durante l'utilizzo di dispositivi accessori di spruzzaggio e spray (ad es. bombolette spray di vernice)

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al fine di evitare il contatto del liquido con il compressore.
• Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L'umidità può provocare danni elettrici!
• Non utilizzare vernici o solventi con punto di infiammabilità inferiore a 55 °C. Pericolo di esplosione!
• Non riscaldare vernici e solventi. Pericolo di esplosione!
• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi filtranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto riguarda le misure di protezione.
• Occorre osservare le informazioni e le marcature relative all'ordinanza sulle sostanze pericolose GefStoffV applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adeguate.
• Non è consentito fumare durante il processo di spruzzatura o nell'area di lavoro. Pericolo di esplosione! Anche i fumi delle vernici sono altamente infiammabili.
• Non è consentita la presenza o l'uso di focolari, fiamme libere o macchine che emettono scintille.

• Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.

• L'area di lavoro deve essere superiore a 30 m ^3 e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.

• Non spruzzare controvento. Osservare tassitivamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali infiammabili o pericolosi.
• Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e diclorometano. Questi fluidi distruggono il flessibile a pressione.

Funzionamento di serbatoi a pressione

• Chiunque gestisca un serbatoio a pressione deve mantenerlo in buono stato affinché funzioni correttamente, monitorare, rendere immediatamente necessari interventi di manutenzione e riparazione e soddisfare le condizioni di sicurezza necessarie.
• L'autorità di vigilanza può ordinare le misure di controllo necessarie nei singoli casi.
• Il serbatoio a pressione non deve essere utilizzato in caso di difetti, metterà in pericolo dipendenti o terzi.
• Controllare il serbatoio a pressione prima dell'utilizzo per eventuale presenza di ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

Conservare bene le indicazioni di sicurezza.

6. Dati tecnici

Collegamento alla rete 230 V\~ / 50 Hz

Potenza motore 1500 W
Modalità operativa	S3 25%
Numero di giri del compressore	3750 min ^-1
Volumi serbatoio a pressione	50 l
Pressione di funzionamento	ca. 10 bar
Aspirazione teo.	ca. 180 l/min
Portata teorica	ca. 95 l/min
Grado di protezione	IP20
Peso dispositivo	22 kg
Altezza max. (slm)	1000 m

S3 25%: funzionamento a intermittenza, senza avvio, senza frenata (durata 10 min). Per il funzionamento a intermittenza, si indica sempre la durata di attivazione percentuale (25%), in modo che nelle pause di funzionamento, mediante raffreddamento a convezione, sia possibile rilasciare la sovratemperatura presente. Il funzionamento a intermittenza è composta dal tempo di attivazione e dalle pause di raffreddamento, dette "gioco di esercizio".

La durata di analisi è pari a 10 minuti. 25% di durata di attivazione significa che l'elettroutensile può essere azionato per 2,5 minuti alla potenza assorbita nominale, ai quali segue una fase di raffreddamento di 7,5 minuti.

Rumori e vibrazioni

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744.

Livello di pressione acustica L_pA	78 dB(A)
Incertezza K_pA	3 dB
Livello di potenza acustica L_WA	95 dB(A)
Incertezza K_WA	3 dB

Indossare una protezione acustica.

L'esposizione al rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma dei vettori in tre direzioni) misurati conformemente alla norma EN ISO 3744.

Valore di emissione delle vibrazioni a_h

< 2,5 m/s ^2

Incertezza K 1,5 m/s²

Il valore di emissione delle vibrazioni indicato è stato misurato con un metodo di prova standardizzato e può essere utilizzato per confrontare un elettroutensile con un altro. Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per una prima valutazione del carico di vibrazioni.

Avviso:

Il valore di emissione delle vibrazioni può differire dal valore specificato durante l'uso effettivo dell'elettroutensile, a seconda del modo in cui l'elettroutensile viene utilizzato. Provare a mantenere il carico di vibrazioni il più basso possibile. Esempi di misure da adottare per ridurre il carico di vibrazioni sono indossare i guanti durante l'uso dell'utensile e limitare le ore di lavoro. A tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro (per esempio, i tempi in cui l'elettroutensile rimane spento, e quelli in cui, è acceso, ma in assenza di carico).

7. Prima della messa in servizio

• Prima di effettuare il collegamento, osservare i dati di rete riportati sulla targhetta.
• Controllare il dispositivo per individuare eventuali danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto dalla quale il compressore è stato consegnato.

• L'installazione del compressore deve al avvenire in prossimità del consumatore.

• Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).

• Assicurarsi che l'aria aspirata sia asciutta e senza polvere.
• Non posizionare il compressore in ambienti umidi o bagnati.
• Il compressore può essere utilizzato solo in un ambiente idoneo (ben ventilato, temperatura ambiente da +5°C a 40°C). Nell'ambiente non devono trovarsi polvere, acidi, fumi, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in ambienti asciutti. Negli ambienti in cui si lavora con spruzzi d'acqua, l'uso non è consentito.
• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all'aperto dopo i lavori.

8. Installazione e funzionamento

Attenzione!

Prima della messa in servizio montare completamente il dispositivo!

Per l'installazione è necessario:

• 2 x chiavi fisse 14 mm (non in dotazione)

8.1 Montaggio delle ruote (Fig. 6 - 7)

• Sulle ruote fissate (3) avvitare 1 rondella (C) e un dado (B) sulla filettatura della ruota.
• Quindi fissare le ruote (3) ai supporti della ruota sotto il serbatoio a pressione (2), utilizzando una chiave fissa per stringere il dado (B) sulla ruota (3) e la rondella (C) e dado della flangiato (D).

8.2 Montaggio dei piedi di supporto (Fig. 5)

- Montare i piedi di supporto in dotazione (4) con le due viti esagonali (A), le 2 rondelle (C), i dado della flangiato (D)come mostrato nella Fig. 5.

8.3 Montaggio del supporto (Fig. 8)

- Avvitare le 2 staffe (E) nei fori filettati a destra e sinistra della maniglia (9) e fissare la staffa con i dadi (8.1) per evitare che ruoti.

8.4 Collegamento alla rete elettrica

• Il compressore è dotato di un cavo di alimentazione con spina con messa terra. Questa può essere collegata a qualsiasi presa con messa a terra da 230 V\~ / 50 Hz, con una potenza di 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetta dati.
• Evitare cavi lunghi, nonché prolunghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l'avviamento del motore.

- A temperatura inferiore a +5°C l'avvio del motore diventa difficoltà o causa dell'attrito.

8.5 Interruttore On/Off (Fig. 2)

- Premendo il pulsante (8) in posizione I il compressore si accende.

- Per spegnere il compressore il pulsante (8) deve essere premuto in posizione 0.

8.6 Regolazione della pressione: (Fig. 2)

• Con il regolatore di pressione (7) è possibile impostare la pressione sul manometro (6).
• La pressione impostata può essere rimossa con il giunto rapido (5).

8.7 Impostazione pressostato

- Il pressostato è preimpostato in fabbrica. Pressione in ingresso ca. 8 bar Pressione in uscita ca. 10 bar

9. Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolunghe devono soddisfare queste prescrizioni.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30 mA tramite un interruttore differenziale.

Cavi elettrici di collegamento danneggiati.

I cavi elettrici sono spesso danneggiati al livello dell'isolamento.

Le cause possono essere:

• Presenza di punti di compressione, quando i cavi di collegamento sono fatti passare attraverso le fessure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in direzione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata installazione della presa a muro.
• Presenza di fenditure conseguenti all'invecchiamento dell'isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento.

Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati.

Accertarsi che durante il controllo il cavo non sia collegato alla rete elettrica.

I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Utilizzare esclusivamente cavi di collegamento recanti il contrassegno H05VV-F.

L'indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di rete deve essere di 230 V\~.
• Le prolunghe devono essere lunghe fino a 25 m e devono avere una sezione di 1,5 mm quadrati.

Gli interventi all'impianto elettrico devono essere effettuati solo da tecnici specializzati in apparecchiature elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina
• Dati della piastrina delle specifiche del motore

10. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio

⚠ Attenzione!

Prima di ogni intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da sovratensioni!

⚠ Attenzione!

Attendere che il dispositivo si sia completamente raffreddato! Pericolo di ustioni!

Attenzione!

Prima di tutti gli interventi di pulizia e manutenzione il dispositivo pressione deve essere depressurizzato! Pericolo di infortuni!

10.1 Pulizia

• Mantenere il dispositivo senza polvere e sporco, per quanto possibile. Pulire il dispositivo con un panno pulito o soffiare con aria compressa a bassa pressione.
• Si consiglia di pulire il dispositivo dopo ogni utilizzo.
• Pulire l'apparecchio con un panno umido e un po' di sapone. Non usare solventi o detergenti che potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione a non far entrare acqua nell'apparecchio.
• Tubo e dispositivi di spruzzo devono essere scollegati dal compressore prima della pulizia. Il compressore non può essere pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio di pressione (Fig. 3)

△ Attenzione! er garantire una maggiore durata, dopo ogni utilizzo il serbatoio di pressione (2) deve essere scaricato dalla condensa aprendo la vite di scarico (1).

Scaricare la pressione del serbatoio (si veda 10.3.1). Aprire la vite di scarico ruotando in senso antiorario (direzione indicata alla base del compressore sulla vite) in modo che l'acqua di condensa venga scaricata dal serbatoio a pressione. Quindi chiudere la vite di scarico (girare in senso orario). Controllare il serbatoio a pressione prima dell'utilizzo per identificare l'eventuale presenza di ruggine e danni.

Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

10.3 Valvola di sicurezza (fig. 8)

La valvola di sicurezza (10) è regolata sulla massima pressione ammessa del serbatoio di pressione. Non è possibile spostare la valvola di sicurezza oppure rimuovere il dispositivo di collegamento (10.2) tra il dado di scarico (10.1) e la relativa calotta (10.3).

Affinché la valvola di sicurezza funzioni in maniera corretta secondo necessità, questa deve essere azionata ogni 30 ore di servizio, in ogni caso almeno 3 volte all'anno. Ruotare il dado di scarico (10.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l'esterno sopra il dado di scarico (10.1) perforato per aprire lo sfogo della valvola di sicurezza. La valvola a questo punto scarica l'aria in maniera percettibile. Serrare poi nuovamente il dado di scarico in senso orario.

10.4 Conservazione

Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Spegnere il compressore in modo che non possa essere usato da persone non autorizzate.

Attenzione!

Conservare il compressore in un luogo asciutto e inaccessible per l'ambiente non autorizzato. Non inclinare, tenere solo in posizione erettal

10.4.1 Scarico di sovrappressione

Scaricare l'eccesso di pressione nel compressore spegnendo il compressore e consumare l'aria compressa presente nel serbatoio a pressione, ad es. con uno strumento ad aria compressa al minimo o con una pistola.

10.5 Trasporto (Fig. 1)

Il compressore può essere trasportato mediante la maniglia presente sulle ruote.

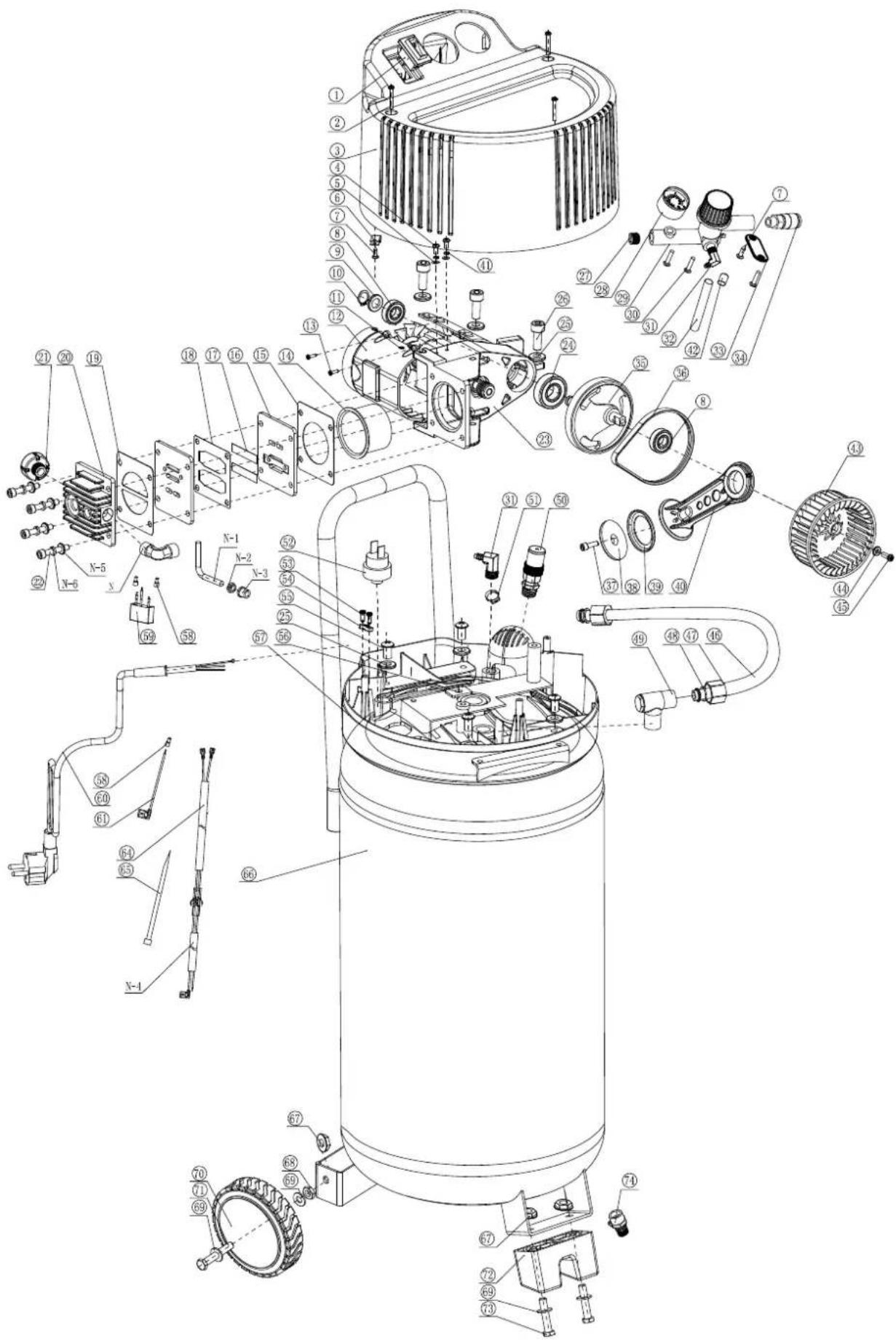

10.6 Ordine dei ricambi

Per ordinare i pezzi di ricambio, devono essere fornite le seguenti informazioni:

• Tipo di dispositivo
  • Codice articolo del dispositivo

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: filtro dell'aria

* non necessariamente compreso tra gli elementi forniti!

Il dispositivo viene fornito in una confezione per evitare danni durante il trasporto. Questa confezione è realizzata con materie prime e può quindi essere riutilizzata o può essere riciclata. Il dispositivo e i suoi accessori sono realizzati con materiali differenti come il metallo e la plastica. Portare i componenti difettosi in luoghi idonei allo smaltimento di rifiuti pericolosi. Chiedere al proprio rivenditore o al proprio Comune di residenza!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

12. Risoluzione dei guasti

Guasto Possibile causa Soluzione
Il compressore non funziona.	Tensione di rete assente. Verificare cavo, spina, fusibile e presa.
	Tensione troppo bassa.	Evitare prolunghe troppo lunghe. Utilizzare cavi con sufficienti sezioni.
	Temperatura esterna troppo bassa.	Non utilizzare con una temperatura esterna inferiore a +5°C.
	Motore surriscaldato	Lasciare raffreddare il motore, se necessario, eliminare la causa del guasto.
Il compressore funziona, ma senza pressione.	Perdita della valvola di non ritorno Sostituire la valvola di non ritorno.
	Guarnizioni rotte.	Controllare le guarnizioni, far sostituire le guarnizioni rotte in un'officina.
	Perdita della vite di scarico dell'acqua di condensa (1).	Serrare la vite a mano. Controllare la guarnizione sulla vite, se necessario sostituirla.
Il compressore è in funzione, la pressione è indicata sul manometro, tuttavia gli strumenti non funzionano.	I flessibili di collegamento perdono.	Verificare il tubo flessibile e gli utensili, se necessario sostituire.
	Il giunto rapido perde.	Verificare il giunto rapido, se necessario sostituirlo.
	Impostare il regolatore di pressione (7) a una pressione più bassa.	Aprire nuovamente il regolatore di pressione.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
