TU1650 - Arbeitsunterstützung DEXTER - Kostenlose Bedienungsanleitung

Produkttyp	Universelle Arbeitsunterlage für Gehrungssägen und andere Elektrowerkzeuge
Marke	Dexter
Modell	TU1650
Abmessungen (L x B x H)	1000-1650 x 580 x 810-910 mm (höhen- und längenverstellbar)
Gewicht	12,7 kg
Max. Belastung	200 kg
Maximale Werkstücklänge	3 m
Bestimmungsgemäße Verwendung	Halterung für Elektrowerkzeuge mit Befestigungslöchern (Gehrungssägen, Kreissägen, Dekupiersägen usw.); Werkstückablage
Verbotene Verwendungen	Gerüst, Leiter, Montage von Werkzeugen ohne Befestigungslöcher
Hauptmaterial	Stahl (Stützen und Querträger)
Einstellungen	Einstellräder für Länge (4) und Höhe (2), Blockierhebel
Mitgeliefertes Zubehör	Werkstückauflagen (2), Sägenhalterungen (2), Schrauben+Muttern+Unterlegscheiben (4), Bedienungsanleitung
Reinigung	Feuchtes Tuch mit Schmierseife; keine Lösungsmittel oder aggressive Reinigungsmittel
Lagerung	Dunkler, trockener, frostfreier Ort, Temperatur zwischen 5 °C und 30 °C
Verschleißteile (nicht abgedeckt)	Spannbacken
Garantie	Gesetzlich; defekte Teile werden kostenlos ersetzt, Arbeitskosten zu Lasten des Käufers
Wichtige Sicherheitshinweise	Bedienungsanleitung vor Gebrauch lesen; nicht auf das Gerät steigen; maximale Belastung nicht überschreiten; vor jeder Benutzung auf Schäden prüfen; Elektrowerkzeug immer fest verschrauben
Normen/Vorschriften	Lokale Gesetze und Sicherheitshinweise des verwendeten Elektrowerkzeugs beachten

Häufig gestellte Fragen - TU1650 DEXTER

Was ist die maximale Belastung, die die Arbeitsunterlage TU1650 unterstützt?

Die maximale Belastung beträgt 200 kg. Achten Sie darauf, diese niemals zu überschreiten, um Kipp- oder Bruchgefahr zu vermeiden.

Wie montiere und stelle ich die Arbeitsunterlage ein?

Befolgen Sie die Anleitung. Verwenden Sie die Einstellräder für die Länge (4) und Höhe (2), um die Unterlage anzupassen. Senken Sie die Blockierhebel, um die Position zu verriegeln.

Welche Elektrowerkzeuge können auf dieser Unterlage montiert werden?

Die Unterlage ist für Elektrowerkzeuge mit Befestigungslöchern ausgelegt, wie Gehrungssägen, Tischkreissägen oder Dekupiersägen. Werkzeuge ohne Befestigungslöcher dürfen nicht montiert werden.

Kann ich die Arbeitsunterlage als Gerüst oder Leiter verwenden?

Nein, es ist verboten, auf die Unterlage zu steigen oder sie als Gerüst oder Leiter zu verwenden. Sie ist nur zum Tragen von Elektrowerkzeugen und Werkstücken bestimmt.

Wie reinige und pflege ich die Universalunterlage?

Reinigen Sie mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel, die die Kunststoffteile beschädigen könnten. Trennen Sie vor der Reinigung das montierte Elektrowerkzeug vom Stromnetz.

Wo und wie lagere ich die Arbeitsunterlage?

Lagern Sie sie an einem dunklen, trockenen und frostfreien Ort, außerhalb der Reichweite von Kindern. Die ideale Temperatur liegt zwischen 5 °C und 30 °C.

Was tun, wenn bei Erhalt Teile fehlen oder beschädigt sind?

Überprüfen Sie den Inhalt der Verpackung sofort nach Erhalt. Sichtbare Mängel müssen innerhalb von 8 Tagen nach Erhalt gemeldet werden, um den Anspruch auf Schadensersatz zu wahren.

Welche Verschleißteile gibt es und wie tausche ich sie aus?

Die Spannbacken sind Verschleißteile und nicht von der Garantie abgedeckt. Der Austausch erfolgt auf Kosten des Benutzers. Kontaktieren Sie den Hersteller, um Ersatzteile zu erhalten.

Was sind die wesentlichen Sicherheitshinweise?

Immer die Bedienungsanleitung vor Gebrauch lesen. Nicht auf die Unterlage steigen, 200 kg nicht überschreiten, den Zustand der Unterlage vor jeder Benutzung prüfen und das Elektrowerkzeug fest verschrauben. Beachten Sie auch die Sicherheitshinweise des montierten Werkzeugs.

Kann ich diese Unterlage im gewerblichen oder industriellen Bereich verwenden?

Nein, diese Unterlage ist nur für den Hausgebrauch vorgesehen. Eine gewerbliche, handwerkliche oder industrielle Nutzung ist nicht zulässig und würde die Garantie ungültig machen.

BEDIENUNGSANLEITUNG TU1650 DEXTER

Erklärung der Symbole auf dem Gerät

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	Aufsteigen verboten!
	Gesamthöhe nicht überschreiten!
	maximale Traglast nicht überschreiten!

Inhaltsverzeichnis:

Seite:

1. Einleitung 5
2. Gerätebeschreibung (Abb. 1 - 2)...... 5
3. Lieferumfang....5
4. Entpacken 5
5. Bestimmungsgemäße Verwendung 6
6. Sicherheitshinweise....6
7. Technische Daten....7
8. Reinigung....7
9. Wartung 7
10. Lagerung....7
11. Entsorgung und Wiederverwertung 7

Gerätebeschreibung

Lieferumfang

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

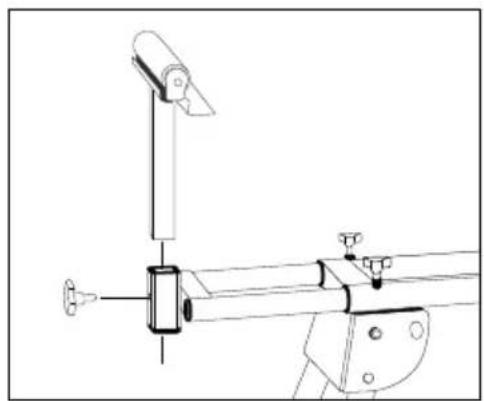

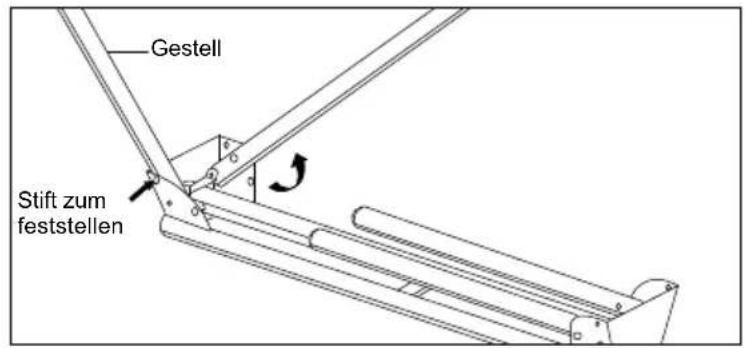

2. Gerätebeschreibung (Abb. 1 - 2)

1. Untergestell
2. Drehrad für Längeneinstellung
3. Drehrad für Höheneinstellung
4. Auflage für Werkstücke
5. Stützen
6. Bolzen, Muttern, Unterlegscheiben*

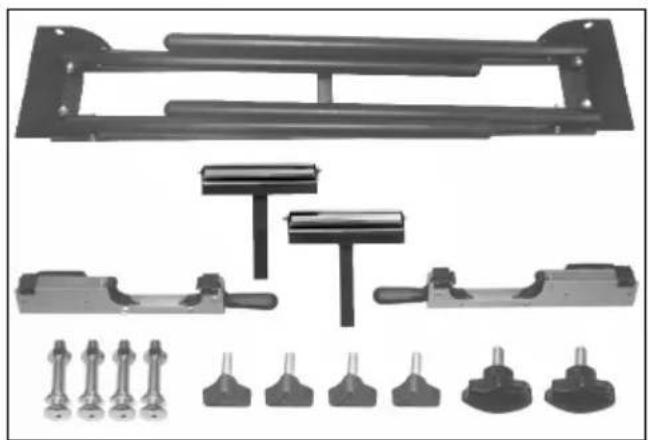

3. Lieferumfang

1x Untergestell
4x Drehrad für Längeneinstellung
2x Drehrad für Höheneinstellung
2x Auflage für Werkstücke
2x Stützen
4x Bolzen, Muttern, Unterlegscheiben*
1x Bedienungsanleitung

* Die mitgelieferten Schrauben zur Befestigung der Maschine an dem Universal-Untergestell, sind für eine große Anzahl von Maschinen geeignet. Es ist jedoch möglich, dass diese für Ihre Maschine nicht geeignet sind. In diesem Fall müssen Sie die entsprechenden Schrauben selbst kaufen.

4. Entpacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

5. Bestimmungsgemäße Verwendung

Beachten Sie stets die bestimmungsgemäße Verwendung Ihres Universal-Maschinenuntergestells.

Das Universal-Maschinenuntergestell ist für die Verwendung mit Tischgeräten wie Kappsägen, Dekupiersägen, Tischkreissägen etc. konzipiert.

Elektrowerkzeuge ohne passende Befestigungsbohrungen dürfen nicht auf dem Universal-Maschinenuntergestell montiert und nicht in Verbindung mit dem Universal-Maschinenuntergestell betrieben werden.

Elektrowerkzeuge müssen vor Inbetriebnahme mit dem Universal-Maschinenuntergestell fest verschraubt werden.

Das Universal-Maschinenuntergestell dient außerdem als Werkstückauflage beim Arbeiten mit Kappsägen, Tischkreissägen u.ä. Elektrowerkzeugen.

Die maximale Werkstücklänge beträgt 3 m.

Um ein evtl. Kippen langer Werkstücke zu vermeiden, sind gegebenenfalls zusätzliche Werkstückstützen (z. B. ein Rollbock) zu verwenden.

Achtung: Achten Sie auf eine sichere und kippfreie Werkstückauflage!

Benutzen Sie das Universal-Maschinenuntergestell nicht als Gerüst oder Leiter. Stellen Sie sicher, dass alle Handgriffe, Muttern und Schrauben vor der Benutzung angezogen sind. Die maximale Traglast beträgt 200 kg. Stellen Sie sicher, dass das Universal-Maschinenuntergestell auf einem ebenen, festen und stabilen Untergrund steht.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Sicherheitshinweise

• Benutzen Sie das Universal-Maschinenuntergestell nur in Verbindung mit geeigneten Elektrowerkzeugen!
• Prüfen Sie das Universal-Maschinenuntergestell vor jedem Einsatz auf Beschädigungen. Elektrowerkzeuge dürfen nicht auf beschädigten Auflagearmen/Querträgern montiert und betrieben werden.
• Elektrowerkzeuge müssen mit den Auflagearmen/Querträgern verschraubt und auf dem Universal-Maschinenuntergestell gesichert werden!
• Achten Sie beim Aufstellen immer auf einen sicheren Stand des Universal-Maschinenuntergestells.
• Achten Sie beim Arbeiten immer auf eine natürliche und sichere Standposition.
• Überlasten Sie das Universal-Maschinenuntergestell nicht! Benutzen Sie das Universal-Maschinenuntergestell nur für Zwecke, für die es auch ausgelegt ist.
• Umbauten, eigenmächtige Veränderungen an Universal-Maschinenuntergestell sowie die Verwendung nicht zugelassener Teile sind untersagt.
• Sämtliche Teile des Universal-Maschinenuntergestells, insbesondere Sicherheitseinrichtungen, müssen richtig moniert sein, um einen einwandfreien Betrieb zu sicherzustellen.
• Kinder müssen von dem Universal-Maschinenuntergestell fern gehalten werden. Bewahren sie die Vorrichtung sicher vor unbefugten Personen und Kindern auf.

⚠️ Achtung!

Beim Gebrauch von Elektrowerkzeugen, in Verbindung mit dem Universal-Maschinenuntergestell, sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr die jeweiligen maschinenbezogenen Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle Hinweise des Elektrowerkzeuges, welches Sie montieren und betreiben wollen, bevor Sie dieses Elektrowerkzeug benutzen.

Sicherheitshinweise des montierten Elektrogerätes sind ebenfalls zu beachten.

Bewahren Sie diese Sicherheitshinweise gut auf.

Beachten Sie alle Sicherheitshinweise. Wenn Sie die Sicherheitshinweise missachten, gefährden Sie sich und andere.

7. Technische Daten

Abmessungen(L x B x H)

1000-1650 x 580 x 810-910 mm

Zuladung 200 kg

Gewicht 12,7 kg

8. Reinigung

⚠ Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist das montierte Elektrogerät abzuschalten und der Netzstecker zu ziehen! Verletzungsgefahr!

• Halten Sie das Universal-Maschinenuntergestell so staub- und schmutzfrei wie möglich. Reiben Sie das Universal-Maschinenuntergestell mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Universal-Maschinenuntergestell direkt nach jeder Benutzung reinigen.
• Reinigen Sie die Vorrichtung regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Universal-Maschinenuntergestells angreifen.

9. Wartung

Allgemeine Wartungsmaßnahmen

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinne- re gelangen kann.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Spannbacken

* nicht zwingend im Lieferumfang enthalten!

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30°C.

11. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Garantie FR
