Polaris 3900 Sport - Aspirateur robot ZODIAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot pour piscine hors-sol et enterree
Marque	Zodiac
Modele	Polaris 3900 Sport
Alimentation	Hydraulique via pompe de filtration de la piscine (tuyau d'alimentation)
Dimensions approx.	50 cm x 45 cm x 30 cm (estimation)
Poids approx.	8 kg (estimation)
Type de filtration	Sac filtre SuperSac (double) avec fermeture a glissiere + ecran de filtre integre
Fonctions principales	Aspiration, balayage, brossage de toutes les surfaces (sol, parois, ligne d'eau); deplacement aleatoire; mode secours anti-obstacle toutes les 3 min
Reglage de vitesse	Vitesse des roues reglable entre 30 et 36 tours/min via disques d'etranglement de debit (bleu/rouge) et soupape de decharge
Jet d'impulsion	Orientation ajustable (position par defaut a 7h) pour diriger le robot
Tuyau balai	Brosse de tuyau balai reglable pour un mouvement de balayage doux
Installation	Raccord mural universel (UWF) dans la ligne de retour; tuyau d'alimentation coupe a bonne longueur
Entretien courant	Vider le sac filtre quand il est a moitie plein; nettoyer l'ecran du filtre integre; debrancher le robot avant tout entretien
Rangement hivernal	Vider toute l'eau du robot pour eviter les degats de gel (non couverts par la garantie); ne pas laisser au soleil
Securite	Enlever le robot avant que les nageurs entrent dans la piscine; debrancher avant de nettoyer le filtre de la piscine; ne pas utiliser pour enlever la poussiere de platre
Pieces detachees	Nombreuses pieces disponibles (voir schema eclate): roues, pneus, tuyaux, soupapes, filtres, etc. Utiliser uniquement des pieces d'origine Polaris
Garantie	Ne couvre pas les dommages sur revetements en vinyle (rayures, effacement du motif) ni les degats par congelation

FOIRE AUX QUESTIONS - Polaris 3900 Sport ZODIAC

Comment regler la vitesse des roues du Polaris 3900 Sport ?

La vitesse doit etre comprise entre 30 et 36 tours/min. Si elle est trop basse, retirez le disque d'etranglement bleu ou ouvrez la soupape d'ajustement. Si trop rapide, remplacez le disque bleu par le rouge ou vissez la soupape de decharge de pression.

Pourquoi mon robot reste-t-il bloque sur les marches ou obstacles ?

Verifiez d'abord les r/min des roues (doivent etre entre 30 et 36). Assurez-vous que la soupape de contre-courant cycle correctement. Ajustez le jet d'impulsion ou installez un ensemble Ladder Guard (ref. G21) si necessaire.

Comment nettoyer le sac filtre du Polaris 3900 Sport ?

Videz le sac quand il est a moitie plein, de preference a sec. Detachez les bandes velcro, devissez le collier, tirez le sac, ouvrez la fermeture a glissiere des deux cotes et videz les dechets. Alternez entre les deux sacs fournis.

Que faire si le robot est tres lent et manque de force ?

Nettoyez l'ecran du filtre integre, le panier de l'ecumoire, le panier de pompe et le filtre de la piscine. Verifiez les tuyaux et raccords pour des fuites. Si les r/min sont inferieures a 30, augmentez le debit.

Comment ajuster le tuyau d'alimentation a la bonne longueur ?

Mesurez la partie la plus profonde de la piscine. Coupez le tuyau leader a cette longueur. Attachez-le au tuyau d'alimentation et etendez jusqu'au point le plus eloigne : le tuyau doit arriver a environ 15 cm de ce point. Si trop long, coupez des longueurs egales de chaque cote du pivot central.

Le robot tourne en rond sur son cote, que faire ?

Verifiez si de l'eau s'est infiltree dans le flotteur du robot. Le sac filtre peut etre trop lourd. Les flotteurs du tuyau doivent etre espaces regulierement. Si les r/min depassent 36, reduisez le debit.

Puis-je utiliser le Polaris 3900 Sport dans une piscine en vinyle ?

Oui, mais certains revetements en vinyle peuvent etre rayes ou perdre leur motif par le contact. Zodiac decline toute responsabilite pour ces dommages et la garantie ne les couvre pas.

Comment stocker le robot pour l'hiver ?

Videz toute l'eau de l'interieur du robot pour eviter les degats de gel (non couverts). Utilisez l'unite de connexion rapide pour enlever le raccord mural. Ne laissez jamais le robot au soleil. Consultez le manuel pour les pieces de rechange.

Pourquoi le flexible de balayage s'aspire-t-il dans le tube ?

Assurez-vous que la brosse du tuyau balai n'obstrue pas l'ouverture. Remplacez la brosse si usee. Adjustez le tuyau pour un mouvement doux. Si les r/min depassent 36, reduisez le debit. Vous pouvez ajouter un poids (ref. B2).

Comment installer le raccord mural universel (UWF) ?

Allumez la pompe pour degager la ligne, puis eteignez-la. Enlevez le UWF de la connexion rapide et vissez-le dans l'ouverture de retour avec le disque d'etranglement bleu. Tournez la connexion rapide a droite et tirez pour verrouiller.

MODE D'EMPLOI Polaris 3900 Sport ZODIAC

• Avant d'installer le robot, assurez-vous que le contrôle de la piscine soit propre.
• Les nouvelles lignes de plomberie devraient être délogées avant d'installer le robot. Le Polarisme doit pas être utilisé pour enlever la poussière de plâtre des nouvelles piscines.
• Sauf lors de la révision des r/min des roues, ne manipulez jamais le Polarise en fonctionnement.
• Enlevez toujours le robot avant que les nageurs entrent dans la piscine.
• Débranche le robot avant de nettoyer ou remuer le filtre de la piscine. Après le nettoyage, laissez le système de filtration fonctionner pendant au moins cinq minutes avant de raccorder le robot à nouveau.
• Enlevez toujours le Polaris de la piscine avant les traitements de chocs chimiques.

Pour obtenir du service à la clientèle ou d'assistance :

• Veuillez envoyer immédiatement la carte de garantie par courrier. Pour assistance en ligne : www.polarispool.com Pour communiquer avec Polaris : É.-U. 2620 Commerce Way Vista, CA 92081-8438 1-800-822-7933

Certains modèles de recouvrement en vinyle sont particulièrement susceptibles à une usure extérieure rapide ou à une élimination du motif provoqué par les objets qui entrent en contact avec la surface de vinyle, y compris des brosses de piscine, des jouets de piscine, des flotteurs, des fontaines, des distributeurs de chlore et des produits de nettoyage automatique de la piscine. Certains modèles de recouvrement en vinyle peuvent être sérieusement rayés ou éraflés lorsque leur surface est frottée avec une brosse de piscine. L'encre du modèle peut également s'effacer pendant le procédé d'installation ou quand elle entre en contact avec des objets dans la piscine. Zodiac n'est pas responsable de l'élimination du dessin, des coupures, des éraflures ou des inscriptions sur les recouvrements en vinyle, et cette garantie ne couvre pas ces situations.

Brevets des E.-U.: 6,908,550; 6,665,900; 5,863,425; 5,052,725; 4,589,986; D409,341; brevets supplémentaires en instance.

Félicitations! Vous avez acheté un nouveau robot automatique de piscines. Merci d'avoir choisi Polaris. Le Polaris 3900 Sport fut créé pour vous rendre plusieurs années de service efficace et fiable.

Tel que la majorité des appareils mécaniques, il exigera des réglages périodiques, des entretiens de routine et le remplacement de certaines parties d'usage continu. Veuillez faire réviser notre robot occasionnellement par votre distributeur Polaris ou par le centre de service autorisé.

Insistez tous à Obtenir des parties de remplacement d'origine. Les parties non-Polaris ne sont pas créées pour nos specifications. Elles peuvent causer des inénités lors de l'utilisation de votre Polaris ou même l'endommager.

Pour obtenir des résultats optimaux, le robot devrait être installé par un professionnel des piscines. L'installation est décrite dans ce manuel pour ceux avec l'expérience et la confiance à faire de la plomberie et à manipuler des équipements mécaniques.

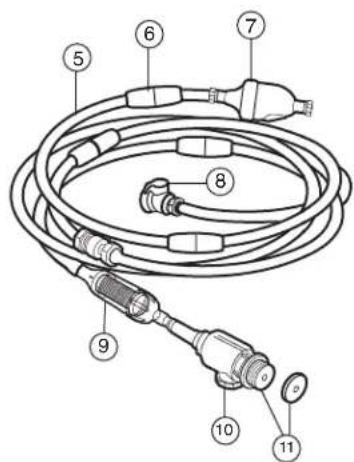

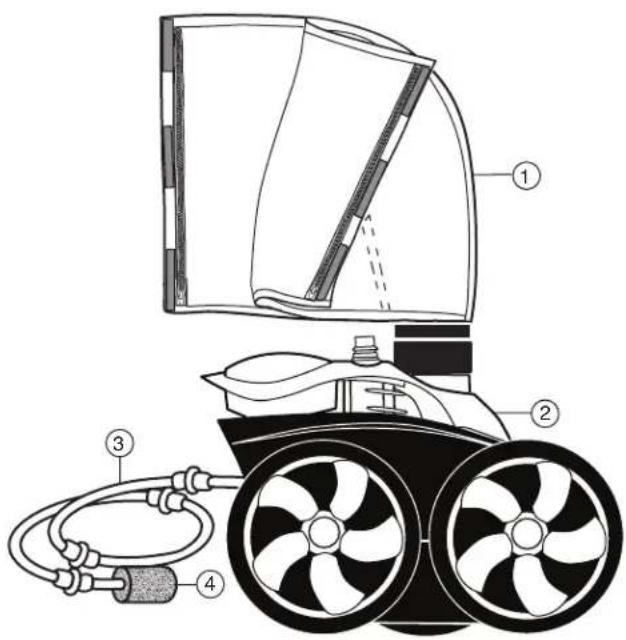

Composants du polaris 3900 sport

1. SuperSac, (Double) sac polyvalent à fermeture à glissière
2. Corps nettoyant
3. Flotteur
4. Tuyau balai
5. Brosse de tuyau balai
6. Tuyau d'alimentation
7. Flotteurs de tuyau
8. Soupape auxiliaire
9. Connecteur de tuyau d'alimentation
10. Filtre intégré avec écran de filtration
11. Connexion rapide avec raccord mural universal
12. Disques d'étouffement de début du raccord mural universel, rouge et bleu.

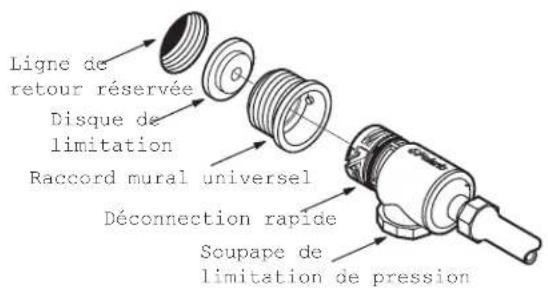

Installes le raccord mural universel

Pour l'installer en minutes sur les piscines avec une ligne nettoyante réservée de return.

1. Allumez la pompe de filtration et délogez la ligne de plomberie. Éteignez la pompe.
2. Enlevez le raccord mural universel (UWF) de la connexion rapide et vissez-le dans l'ouverture de return avec le disque d'étranglement de débit bleu en place.
3. Tournez la connexion rapide à droite vers le raccord mural universel et tirez pour l'assurer.

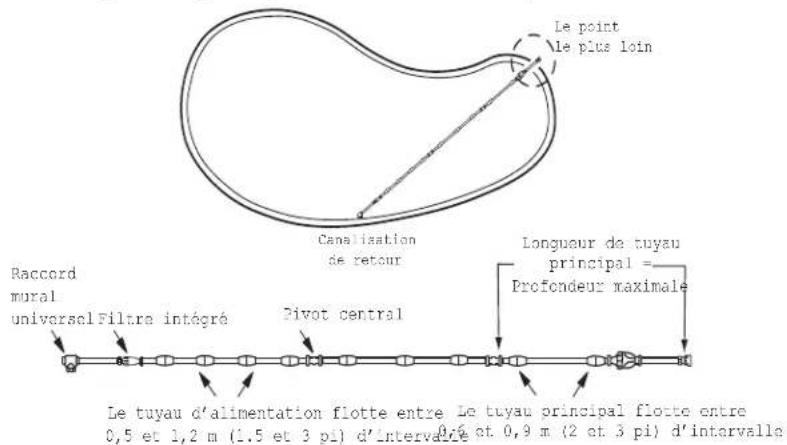

Réglez le tuyau d'alimentation selon la longueur de la piscine.

1. Mesurez la partie la plus profonde de la piscine. Coupez le tuyau leader, depuis le bout qui s'attache au tuyau d'alimentation, pour que la longueur soit égale à la plus grande profondeur de la piscine.
2. Attachez le tuyau leader au tuyau d'alimentation et raccordez ce tuyau au mur de la piscine dans la ligne de retour. Étendez le tuyau jusqu'au bout le plus éloigné de la piscine. Le bout du tuyau devrait être approximativement à 15 cm (6") du point le plus éloigné. Voir schéma en bas.

Si le tuyau est trop long: Séparez le tuyau par le pivot central. Coupez les mêmes quantités de l'excédent de chaque partie de 3 mètres du tuyau d'alimentation.

Si le tuyau est trop court: Ajoutez une partie du tuyau d'alimentation (partie n° 9-1003104), un pivot (partie n° D20) et deux écrous de tuyau (partie n° D15). Réglez selon la longueur.

Chaque partie du tuyau d'alimentation doit être également longue après les réglages.

1. Avec avoir réglé la longueur, placez les flotteurs de tuyau comme montré.

Assemblage du robot

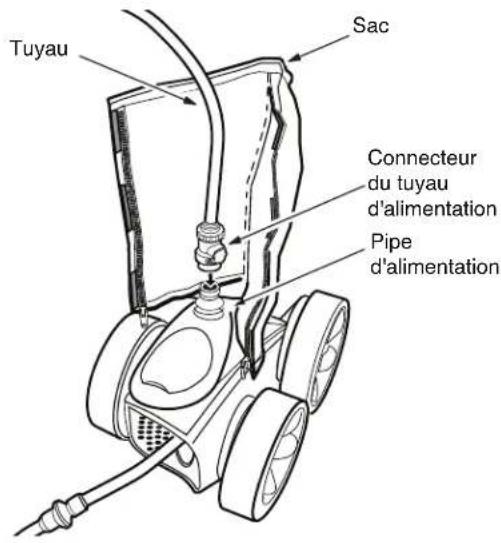

1. Fixez le raccord flexible d'alimentation vers la conduite d'alimentation en appuyant dessus vers le bas fermement jusqu'à ce qu'il se verrouille.
2. Le sac-filtre est emballé dans la zone du collier sur le tube d'aspiration. Extrayez le sac. Enroulez le sac autour du flexible et fixez-le à l'aide de bandes velcro.
3. Mettez sous tension la pompe de filtration de la piscine et laissez-la s'amorcer avant de mettre sous tension la pompe de suppression.

Révisez que les r/min soient correctes

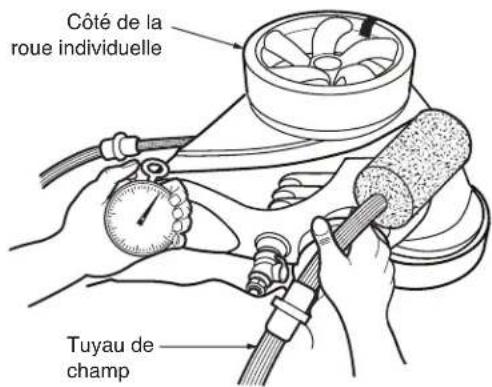

Avant d'utiliser le Polaris, révisez que les révolutions des roues par minute (r/min) soient correctes. Pour une performance optimale, le robot devrait fonctionner entre 30 et 36 r/min.

1. Marquez le pneu de la roue à un côté.
2. Allumez la pompe, mettez le robot au-dessous du niveau de l'eau et calculez les révolutions des roues par minute.

Si le résultat n'est pas dans la fourchette objectif, révisez le réglage des r/min de la roue. Voir le chapitre Dépannage pour de plus amples informations.

Réglage minutieux du robot

En fonctionnant correctement, le robot aspire, balaie et brosse toutes les surfaces au hasard partout dans la piscine. Environ toutes les trois minutes, le robot se met au mode de secours. Cette fonction éloigne le robot des obstacles dans la piscine et améliore son fonctionnement aléatoire.

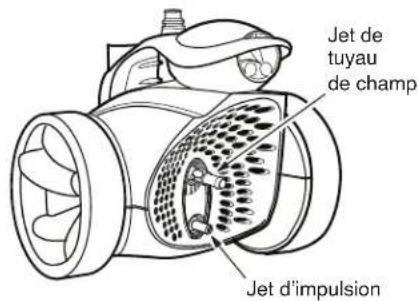

Ajustement du jet d'impulsion

Le jet d'impulsion fait marcher la direction du robot. La position par défaut se trouve à sept heures, mais selon la piscine, d'autres positions peuvent être utiles pour améliorer la portée du robot.

Ajustement du tuyau balai

Le tuyau balai devra faire des mouvements doux de balai. Pour ajuster le mouvement, éteignez la pompe d'appoint et tournez le jet-balai à droite pour augmenter ou à gauche pour diminuer le mouvement.

Nettoyage du sac

Videz le sac-filtre lorsqu'il est à moitié plein, surtout s'il contient du sable. Il est plus facile de vider le sac-filtre lorsqu'il est sec. Alternez entre les deux sacs.

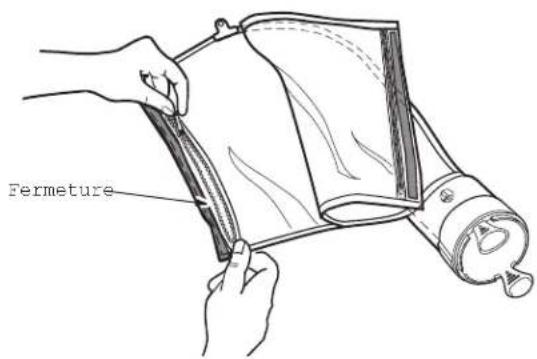

Défaites les bandes de Velcro. Dévissez le collier du sac et tirez pour libérer le sac du robot. Défaites la fermeture à glissière des deux côtés du sac pour vider les déchets.

Nettoyage des filtres

Débranche tous les Polaris avant de nettoyer ou remuer le filtre de la piscine, et laissez le système de filtration fonctionner pour au moins cinq minutes avant de raccorder à nouveau le robot.

Pour nettoyer l'écran du filtre intégré, enlevez-le de l'unité de filtration, rincez-le et mettez-le dans sa place de nouveau en le poussant fermement.

Rangement et hivernage

Ne gardez jamais le robot sous le soleil.

Lors du rangement pour l'hiver, videz toute l'eau de l'intérieur du robot (les dommages par congélation ne sont pas couverts par la garantie.) Utilisez l'unité de connexion rapide pour enlever le raccord universel du mur de la piscine. Si nécessaire, utilisez l'outil d'enlèvement du raccord universel (partie n^0 10-102-00) disponible dans tous les distributeurs autorisés "Polaris.

Polaris 3900

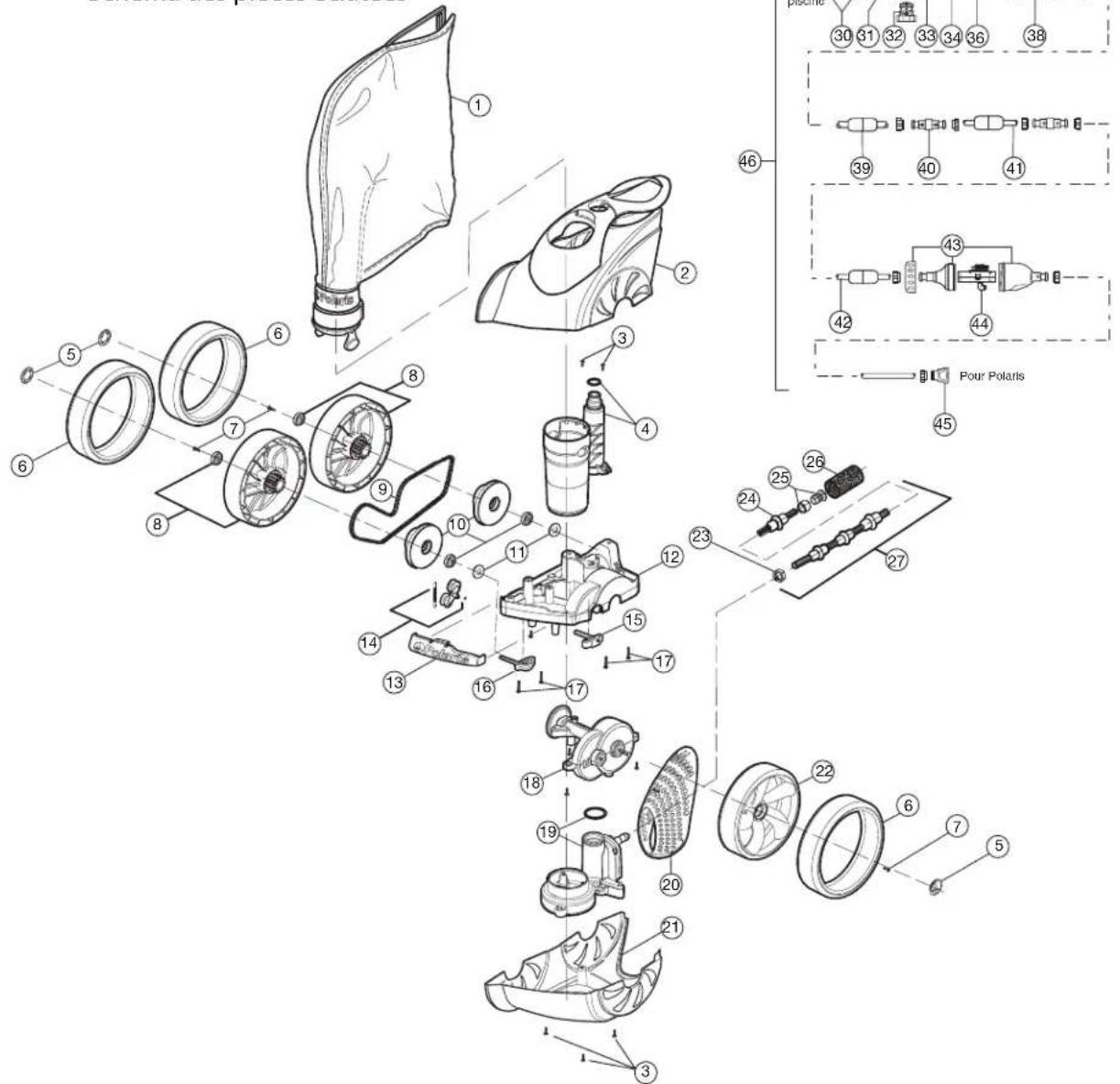

Schéma des pièces éclatées

\( N^o \)	\( N^o/pièce \)	Description	\( N^o \)	\( N^o/pièce \)	Description	\( N^o \)	\( N^o/pièce \)	Description
1 39-310 3900 Sport SuperSac* 1			17	48-045 Vis, 10 32 x 7/8" SS		32	9-100-9002	Soupape de décharge de pression,
2 39-003 Ensemble de bottier supérieur 1			Vis à tête plie avec rondelle étoile 4			nordire	1
3 C40 Vis, 10-32 x 3/8" SS			18	39-200 Unité de la boite de vièsses 1		33	D29 Connexion	rapide, raccord universel 1
Vis à tête plie 19			19	39-300 Ensemble WMS avec joint torque 1		34	D15 Ecrou, tueu d'alimentation, gris 10
4 39-006 Ensemble de tube/tuyau d'alimentation			20	39-005 Bottier arrière 1		35	9-100-9001	Unité de connexion du raccord
de l'aspirateur avec Joint torque 1			21	39-004 Bottier inférieur 1		universel	1
5 39-008 Chapeau 3			22	39-401 Roue à un côte 1		36	D44 Tuyau adaptateur, 8-1/2" 1
6 45-232 WideTrax "Pneu, Noir" 3			23	48-219 Écrou, Tuyau balai 1		37	48-080 Unité de filtré intégrée 1
7 48-036 Vis de blocage de route 3			24	39-021 Joint Utagé du Tuyau balai, Bleu* 8		38	48-222 Écran, filtre intégrée 1
8 39-410 Roue à double côte avec Coussinet 2			25	B25 Bout d'ouverture au couvercle 8		39	D10 Flotteur, tuyau d'alimentation, gris 9
9 39-126 Chaine 1			de	bout d'ouverture 8		40	D20 Coussinet de boule pivotante, gris 3
10 39-420 Ensemble de pignon de roue avant coussinet 2			26	9-100-3105 Brosse de Tuyau Balai* 1		41	D45 Tuyau d'alimentation, 3 métres, gris 2
11 39-602 Écarteur de roue 2			27	39-500 Tuyau Balai complète* 1		42	D50 Tuyau principal, 3 métres, Gris 1
12 **			28	10-112-00 Disque d'étrangement de débit du raccord universel, Rouge et Bleu 2		43	G52	Ensemble de soupape auxiliaire 1
13 39-111 Butoir 1			1	Raccord universel 1		44	G53	Mécanisme pour G52 1
14 39-120 Ensemble de tension des chaînes 1			29	10-108-00 Raccord universel 1		45	48-140	Unité de connexion de tuyau
15 39-430 Unité de blocage d'essieu arrêt 1			30	6-500-00 Ensemble d'étrangement de débit 1		d'alimentation	1
16 39-440 Unité de blocage d'essieu avant 1			du	raccord universel 1		46	G5	Unité complète de tuyau
			31	6-505-00 Joint torique, Raccord universel 1		d'alimentation	1

*Articles d'usages hors garantie.

Résolution de problèmes

Si les actions suivantes sont affichées souvent par le robot, des réglages seront peut-être nécessaires pour restaurer la performance. Voir le schéma de pièces éclatées pour la référence des parties.

Problème: Le robot s'accroche dans les marches ou autres obstacles pendant plus de 3 minutes.

Solution: 1. Vérifiez les r/min de la roue.

1. Vérifiez si la soupape de

contre-courant est en cyclage. Soulevez la soupape hors de l'eau et observez le jet. Il doit s'activer et se désactiver.

1. Réglez le jet de poussée.
2. Retirez le matériel de piscine inutile ou installez un ensemble Ladder Guard (réf. n° G21).

Problème : Le robot est très lent et fonctionne avec moins de force que d'habitude.

Solution: 1. Vérifiez l'écran filtré dans l'unité du filtre intégré et nettoyez si nécessaire.

1. Nettoyez le panier de l'écumoire, le panier de pompe et le filtre de piscine.
2. Vérifiez les flexibles, les raccords flexibles, et les joints articulés s'il y a présence de fuites qui peuvent causer perte de pression d'eau.
3. Vérifiez les r/min de la roue. Si inférieur à 30 r/min, voir Réglage des r/min des roues pour augmenter l'écoulement vers le robot.

Problème: Le robot rouge partout dans la piscine mais/ou il ne touche pas le sol de la piscine.

Solution: 1. Révisez les r/min des roues. Si plus vite que 36 r/min, voir Réglage des r/min des roues pour diminuer l'écoulement.

1. Vérifiez si la soupape de contre-courant est en cyclage. Soulevez la soupape hors de l'eau et observez le jet. Il doit s'activer et se désactiver.

Problème: Le robot ne recule pas.

Solution: 1. Vérifiez si la soupape de contre-courant est en cyclage. Soulevez la soupape hors de l'eau et observez le jet. Il doit s'activer et se désactiver.

1. Vérifiez les r/min de la roue. Si hors de l'intervalle 30 à 36 r/min, voir Réglage des r/min des roues.
2. Si le sac-filtre est plein, videz-le ou remplacez-le.
3. Assurez-vous que le flexible d'alimentation flotte.

Problème: Le robot tourne seulement dans une direction.

Solution: 1. Réglez le jet de poussée.

1. Assurez-vous que le flexible d'alimentation flotte.

Problème: Le flexible d'alimentation s'entremèle.

Solution: 1. Reméasurez le flexible pour vérifier qu'il est ajusté à la longueur adéquate pour la piscine.

1. Avec le robot en fonction, vérifie que les joints articulés et les raccords flexibles tournent librement.
2. Assurez-vous que le flexible d'alimentation flotte.
3. Avec le Polaris-en fonctionnement, tenez le robot sous l'eau et vérifie que les trois roues tournent ensemble. Problème: Le bout avant du robot s'ouvre constamment. Solution: 1. Révisez les r/min des roues. Si les r/min sont hors la fourchette 30-36 r/min, voir Réglage des r/min des roues.
4. Réglez le jet d'impulsion vers le bas.
5. Vérifiez que la soupape auxiliaire fasse le recyclage. Levez la soupape au-dessus de l'eau et observez le jet. La soupape devrait s'éteindre ON (activée) et après OFF (Désactivée).
6. Révisez s'il y a de l'eau dans le flotteur du robot. Problème: Le flexible de balayage s'est (aspiré dans le tube d'aspiration. Solution: 1. Assurez-vous que l'ouverture au bout du tuyau balai ne soit pas bloquée par la Brosse du tuyau balai. Si la Brosse manque ou est usagée, remplacez-la.
7. Réglez le tuyau balai pour qu'il fasse un doux mouvement de balai.
8. Vérifiez les r/min de la roue. Si supérieur à 36 r/min, voir Réglage des r/min des roues pour réduire l'écoulement.
9. Ajoutez un poids de tuyau balai (partie n° B2).

Problème: Le flexible de balayage pulvérise trop d'eau hors de la piscine.

Solution: 1. Réglez la vitesse du flexible de balayage.

1. Tirez la recureuse du flexible de balayage vers le bas pour couvrir la pointe du flexible.
2. Remplacez la recureuse si elle est usée ou manquante.
3. Ajoutez un poids au flexible de balayage (réf. n° B2).

Problème: Le robot ne nettoie pas la piscine entière.

Solution: 1. Vérifiez que le tuyau d'alimentation ait une portée de 15 mètres du point le plus éloigné de la piscine. Sinon, commandez une nouvelle partie de tuyau à votre distributeur * Polaris.

1. Ajuster le jet d'impulsion pour améliorer la capacité.

Problème: Le robot tourne en rond sur son côté.

Solution: 1. Vérifiez s'il y a de l'eau dans le flotteur du robot.

1. Vérifiez le sac du filtre, s'il est trop lourd il peut faire pencher le robot sur un côté.
2. Vérifiez les flotteurs des tuyaux et assurez-vous qu'ils soient séparés régulièrement.
3. Révisez les r/min des roues. Si la vitesse est plus de 36 r/min, faites des réglages pour réduire l'écoulement.

Réglage des r/min des roues :

Si la vitesse est moins de 30r / min..

Si une soupape d'ajustement est installée sur la ligne du robot, ouvre-la complètement pour que l'eau puisse écouler librement vers le Polaris'. - Révisez l'écran du filtre intégré pour enlever les déchets qui empêchent l'écoulement de l'eau. Nettoyez l'écumoire, le filtre et le panier de la pompe pour enlever les déchets qui empêchent l'écoulement de l'eau. - Révisez les tuyaux, les raccordements et les pivots pour réparer les fuites qui causent perte de pression d'eau. Enlevez le disque d'étanglement de débit bleu du raccordement mural universal.

Si la vitesse est plus de 36 r/min :

• Remplacez le disque d’étranglement de débit bleu sur le raccord universel par le disque rouge. Si l’écoulement est encore trop fort, dévissez la soupape de décharge de pression jusqu’à ce que la vitesse des r/min correcte soit atteinte. N. B. : La soupape de décharge de pression devra être ajustée seulement lorsqu’un disque d’étranglement de débit est installé. Si une soupape d’ajustement est installée dans la ligne du robot, régalez-la pour réduire l’écoulement d’eau vers le robot.
