MODE D'EMPLOI F7EIK36BA1 Fulgor Milano

TABLES Des matieres

1-Avertissements Spéciaux 2

Avant de procéder à l'installation 2

2 - Dimensions du produit et découpe 3

Conseils importants de préparation 5

3 - Installation de la Table de Cuisson 7 4 - Installation de la Plaque de Cuisson sur un Four Simple 10 5 - Connexions Électriques 13

Informations générales 13

Connexion à 3 fils 14

Connexion à 4 fils 14

IMPORTANT: Gardez ces instructions pour une utilisation d'inspection électrique locale

INSTALLATEUR: Veuillez laisser ce manuel au propriétaire pour de futures références.

PROPRIETAIRE: Veuillez garder ce manuel pour de futures références.

DANGER

Si vous ne suivez pas IMMEDIATEMENT ces instructions, vous courez le risque de mourir ou d'être sérieusement blessé.

Avertissement

• Ce symbole signifie que la sécurité est en danger. Il signale les risques potentiels qui peuvent entraîner la mort ou des blessures à l'opérateur ou aux autres.
• Si vous ne suivez pas ces instructions à la lettre, vous courez le risque de mourir ou d'être sérieusement blessé.

Avertissement

• La non-observation des instructions contenues dans ce manuel peut entraîner la mort ou des blessures sérieuses du fait d'un incendie ou d'une Explosion.
• Ne pas stocker ou utiliser de l'essence ou d'autres liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

Veuillez dire les instructions avant toute utilisation

Il est de votre responsabilité d'installer l'appareil correctement.

Confiez l'installation de cette table de cuisson à un technicien qualifié.

Important

• Respecter les règlements et ordonnances en vigueur.
• Avant d'installer la table de cuisson, veuillez noter les numéros de modèle et de série. Ces deux numéros sont trouvés sur la plaquette signalétique située en dessous de la caisse de la table de cuisson.

Avertissement

La responsabilité revient au client de contacter un electricien installateur qualifié. Veuillez vous assurer que l'installation électrique est adaptée et conforme à la réglementation électrique nationale : ANSI/NFPA 70 - dernière édition ** ou normes CSA C22.1-94, réglementation électrique canadienne, partie No.0-M91 - dernière édition *** et tous les règlements et ordonnances locaux.

Copies des normes mentionnées ci-dessus peuvent être obtenues :

Pour éviter le risque de brûlures en touchant les surfaces chauffées, l'espace de stockage du meuble au-dessus des unités de surface doit être évité. Si le meuble de stockage est fourni, le risque peut être réduit en installant une hotte qui projette horizontalement un minimum de 5'' (12,7 cm) sous le dessous du meuble.

36"

48" DIMENSION DE LA DÉCOUPE

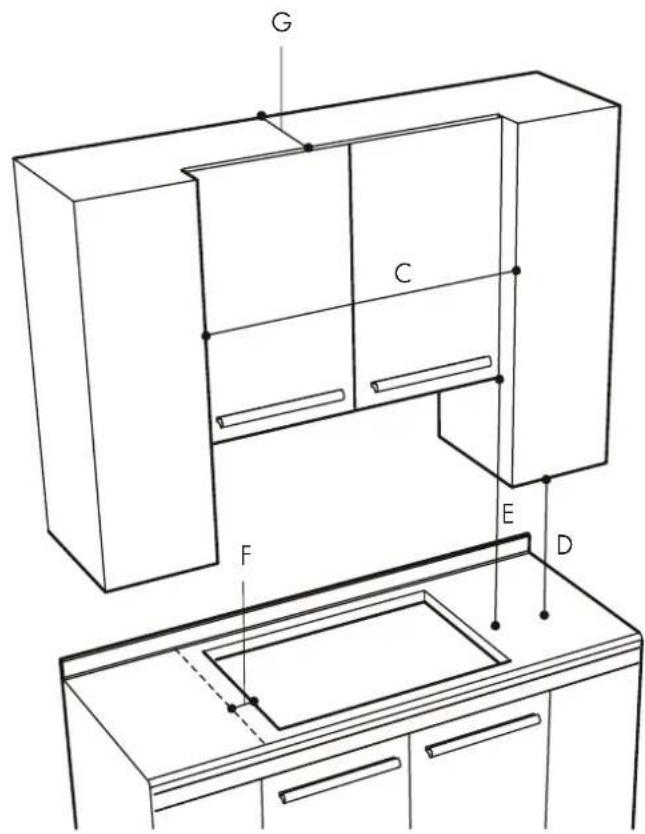

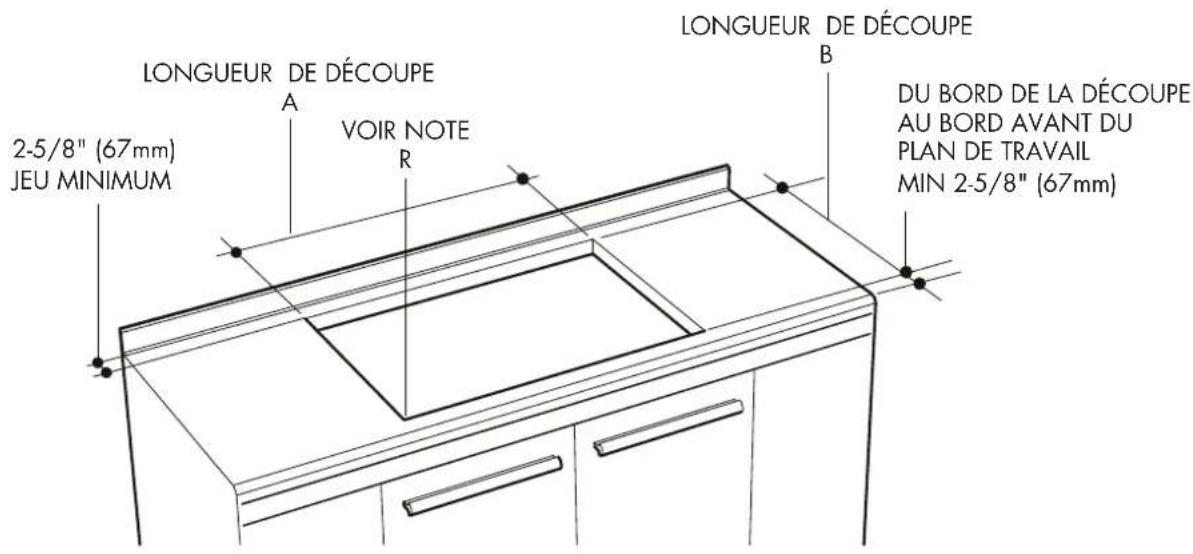

Dispositions pour la découpe

LES REVETEMENTS DES MEUBLES ET LE PLAN DE TRAVAIL DOIVENT RESISTER A UNE CHALEUR DE 93°C (200^)

Cutout width	DEFG
36" (914mm)	18" (45.7 cm) min Hauteur min. du plan de travail au meuble le plus après des deux cotés de l'appareil	30" (76.2 cm) min. (voir note*) Du plan de travail à la surface non protégée à la verticale	2" (5 cm) min Espace min. de la découverte à la paroi latérale sur la gauche et la droite de l'appareil	13" (33 cm) Profondeur des meubles non protégées à la verticale
48" (1219mm)

Important

En dessous de la table de cuisson, il est nécessaire d'installer une cloison.

NOTE: 24^ (61 cm) space min. si le bas des meubles en bois ou en métal est protégée par au moins 1 / 4^ (0,6 cm) de carton-reliure ignifuge avec une tôle d'acier inoxydable No. 28 MSG d'au moins 0.015^ (0,04 cm), ou d'aluminium 0.024^ (0,06 cm) ou de cuivre 0.020^ (0,05cm).

30" (76,2 cm) d'espace min. entre le haut de la plate-forme de cuisson et le bas du meuble non protégé en bois ou métal.

Conseils importants de préparation

1. Biseautez tous les bords exposés du contre-plaqué décoratif pour empêcher qu'ils ne s'écaillent.
2. Arrondissez les quatre coins de la découpe et limez le pourtour pour que les bords soient lissés et que les coins ne se fissurent pas. Utilisez une mèche de 1/4'' ou 3/8'' pour percer les trous à chaque angle.
3. Si les bords ne sont pas lissés, l'intérieur des coins n'est pas arrondi et l'encastrement a été forcé, il est possible que le contre-plaqué du plan de travail se fendille.

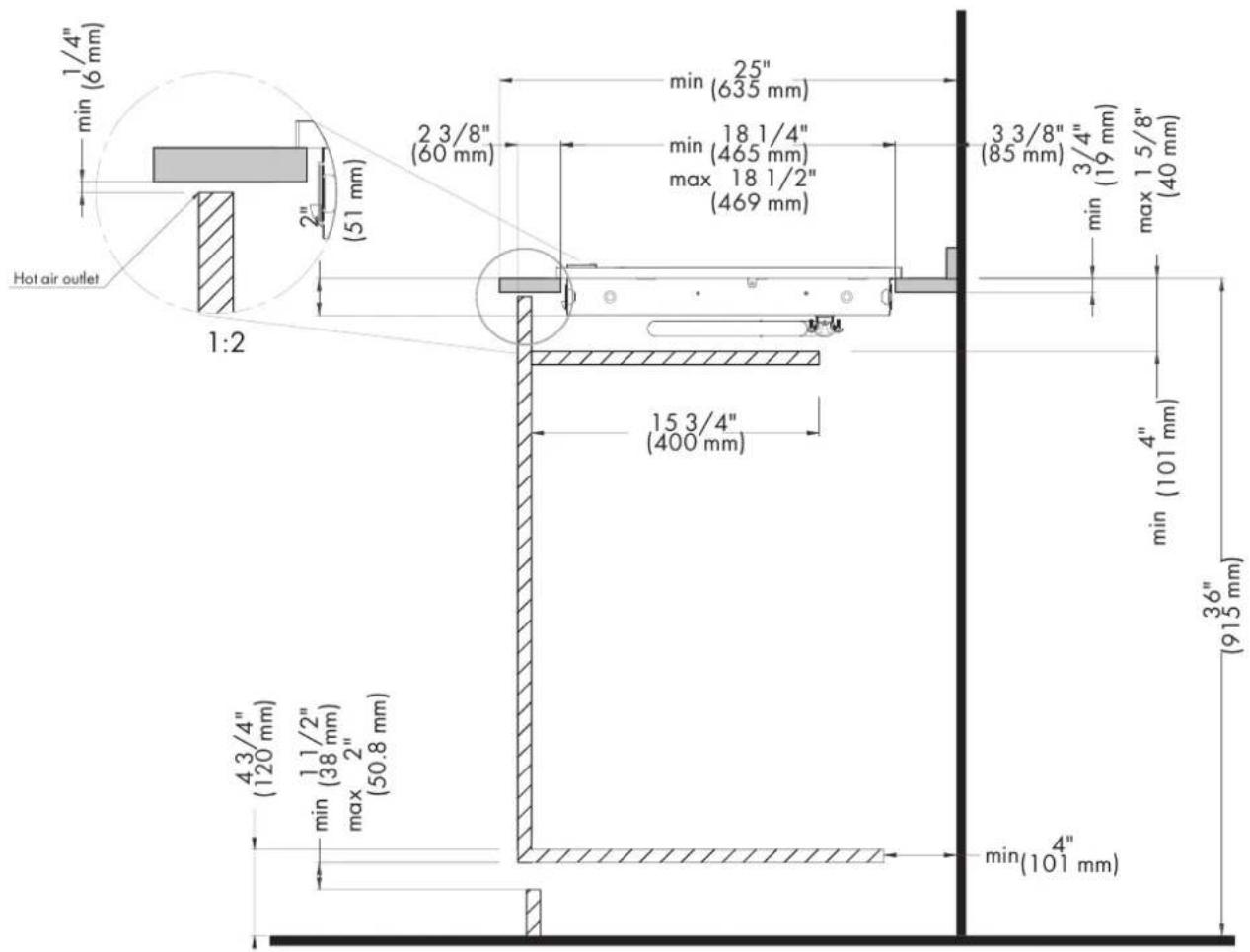

Degagements du SOL

• L'ouverture d'aération doit être équivalente à la longueur de l'ouverture d'installation de la table de cuisson.

• L'ouverture de ventilation doit s'étendre sur toute la longueur de la découverte du plan de cuisson.

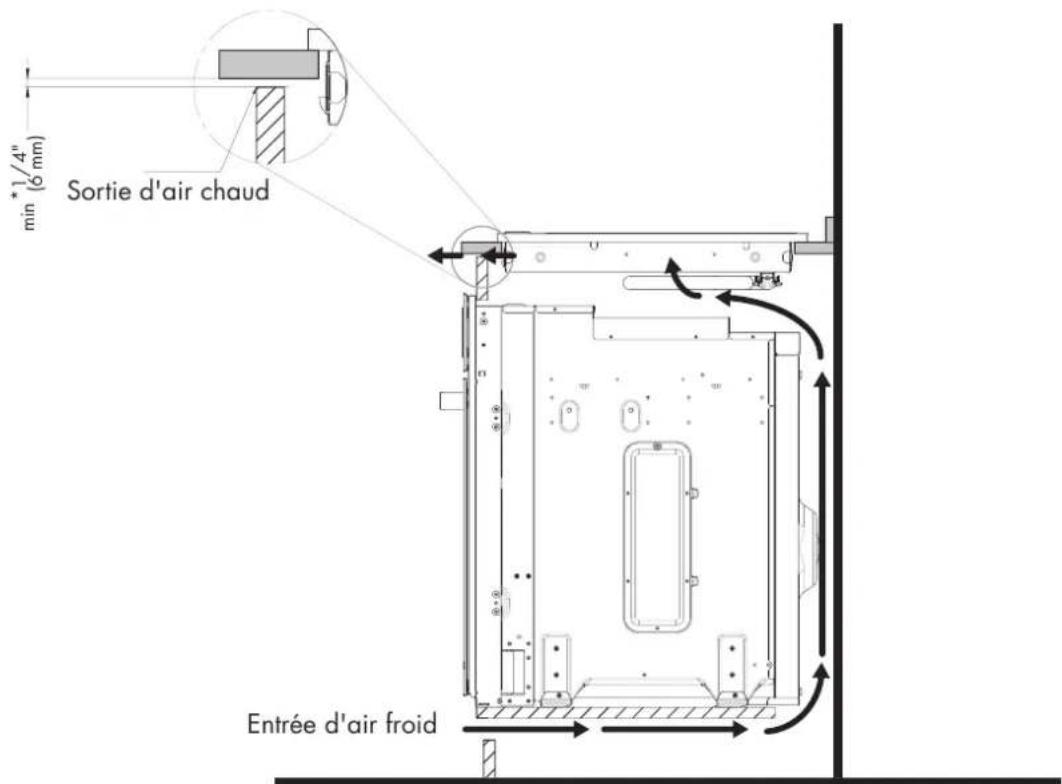

Degagements du SOL

• L'ouverture d'aération doit être équivalente à la longueur de l'ouverture d'installation de la table de cuisson.

Risque du fait du poids excessif

Soyez à deux personnes ou plus pour porter et installer la table de cuisson. Sinon, vous risquez de vous blesser au dos ou de subir d'autres blessures.

Risque de coupure

Méfiez-vous des bords tranchants et des extrémités du polystyrène lorsque vous portez le produit.

Sinon, vous risquez de vous couper ou de vous faire légèrement mal.

• Toujours consulter le fabricant du plan de travail pour les instructions spécifiques.
• Bien vérifier que le plan de travail est carré et à niveau et assurez-vous qu'aucun élément de structure n'interfère avec les exigences d'espace.
• Préparez la démarche selon les instructions (voir dimensions de la découpe).
• Bien vérifier que les éléments suspendus, le plan de travail et les meubles autour de la table de cuisson résistent à la chaleur (jusqu'à 200 °F / 93 °C).

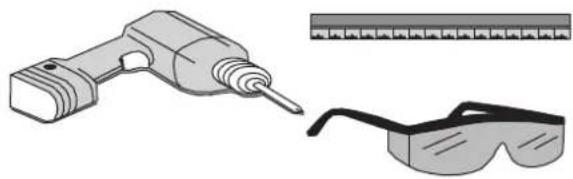

LES OUTILS DONT VOUS AUREZ BESOIN

Étape 1

Enlevez les matériaux d'emballage et les manuels d'explication de la table de cuisson avant de commencer l'installation.

Retirez les Instructions d'installation du manuel et lisez-les soigneusement avant de commencer.

PIECES

ETAPE 2

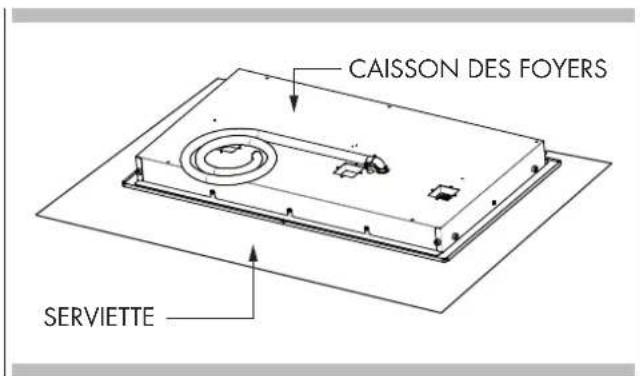

Placez un torchon ou une serviette sur le plan de travail. Posez la table de cuisson du haut vers le bas dans la surface protégée.

ETAPE3

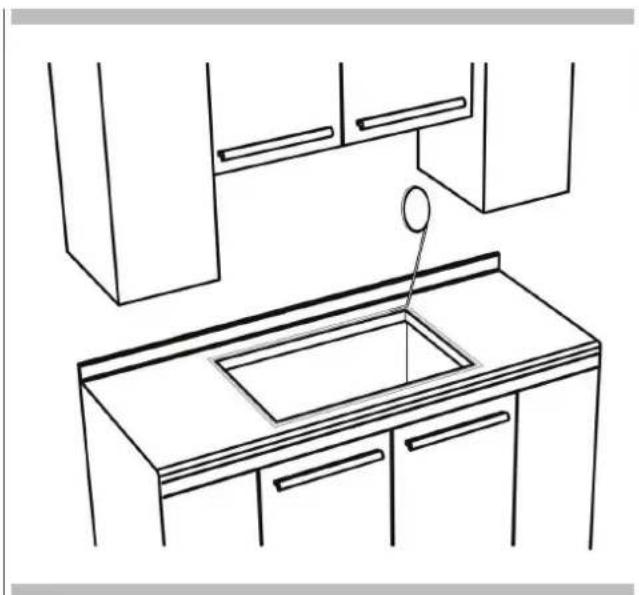

Utiliser du ruban de mousse pour sceller l'ouverture de la découpe.

Applique du ruban de mousse le long de tout le périmètre de l'ouverture de la découpe. Couper l'excédent lorsque le ruban arrive au bout. Une fois le plan de cuisson installé, couper le ruban de mousse sur l'avant du plan de cuisson, en prenant soin de ne pas rayer l'interface client avant exposée.

ETAPE5

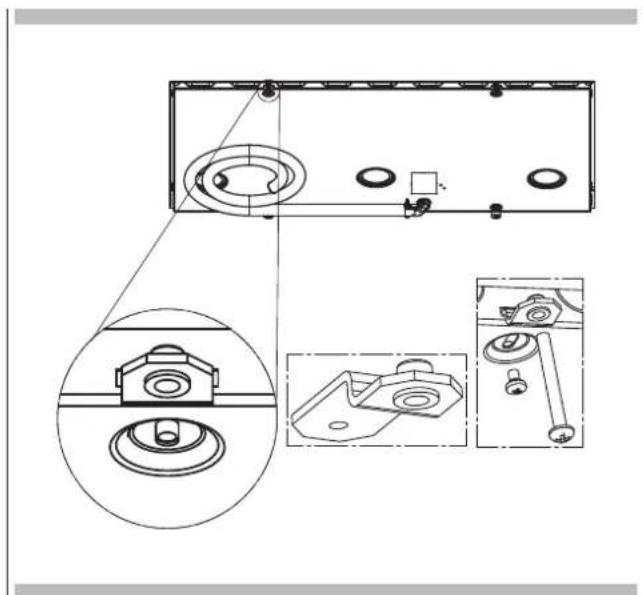

Quatre ou six supports de fixation sont fournis pour accrocher la table de cuisson au plan de travail. Serrez les vis juste assez pour tenir en place les fixations lorsque la table de cuisson est mise dans la découpe. Serrez bien les vis.

ETAPE4

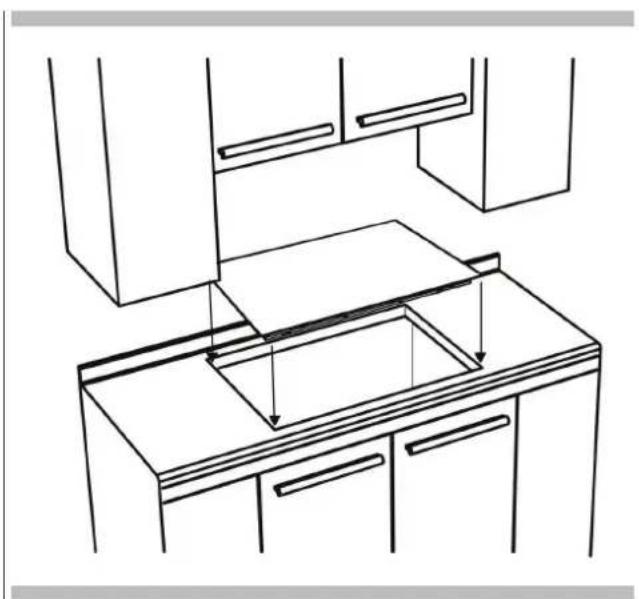

Insérez la table de cuisson au centre de l'ouverture de la découpe. Vérifiez que le bord avant du plan de travail est parallèle à la table de cuisson. Faites la dernière vérification que vous avez laissé tous les espaces nécessaires.

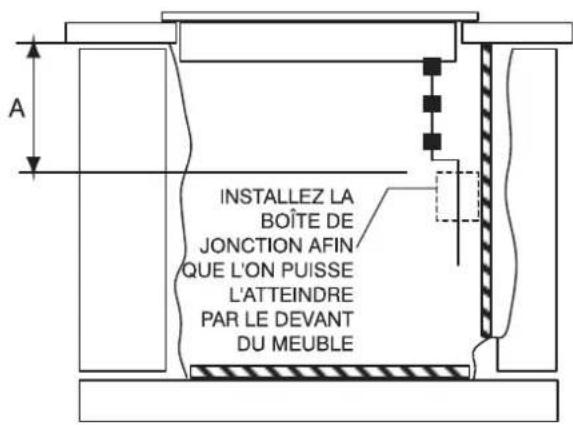

Ouverture des LIGNES électriques

A: (30.5 cm) MIN. ENTRE LE BAS DU PLAN DE TRAVAIL ET LE MEUBLE CONTIGU (COTÉ DROIT)

Avertissement

Le conduit a une longueur de 3 pieds. La boîte de jonction doit être dans un endroit qui permette que le conduit pour l'entretien ait suffisamment de jeu.

Important

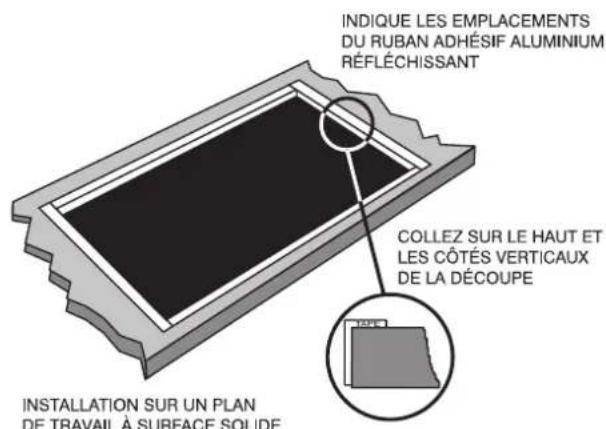

Pour les installations de matériel solide comme le SureiTM et le Corian, consultez le fabricant de surface solide. Appliquez du ruban thermoréfléchissant comme le Scotch feuille de ruban aluminium #425 ou #427 autour de la découverte de sorte qu'il déborde et se replie sur le dessus et les côtes. - N'enveloppez pas le ruban en dessous de la table de cuisson. Vérifiez bien que le ruban aille au-delà du rebord le plus externe de la table de cuisson. Tous les angles doivent être recouverts par du ruban.

Attention

• Utiliser les dimensions d'ouverture du comptoir qui sont données avec ces instructions.

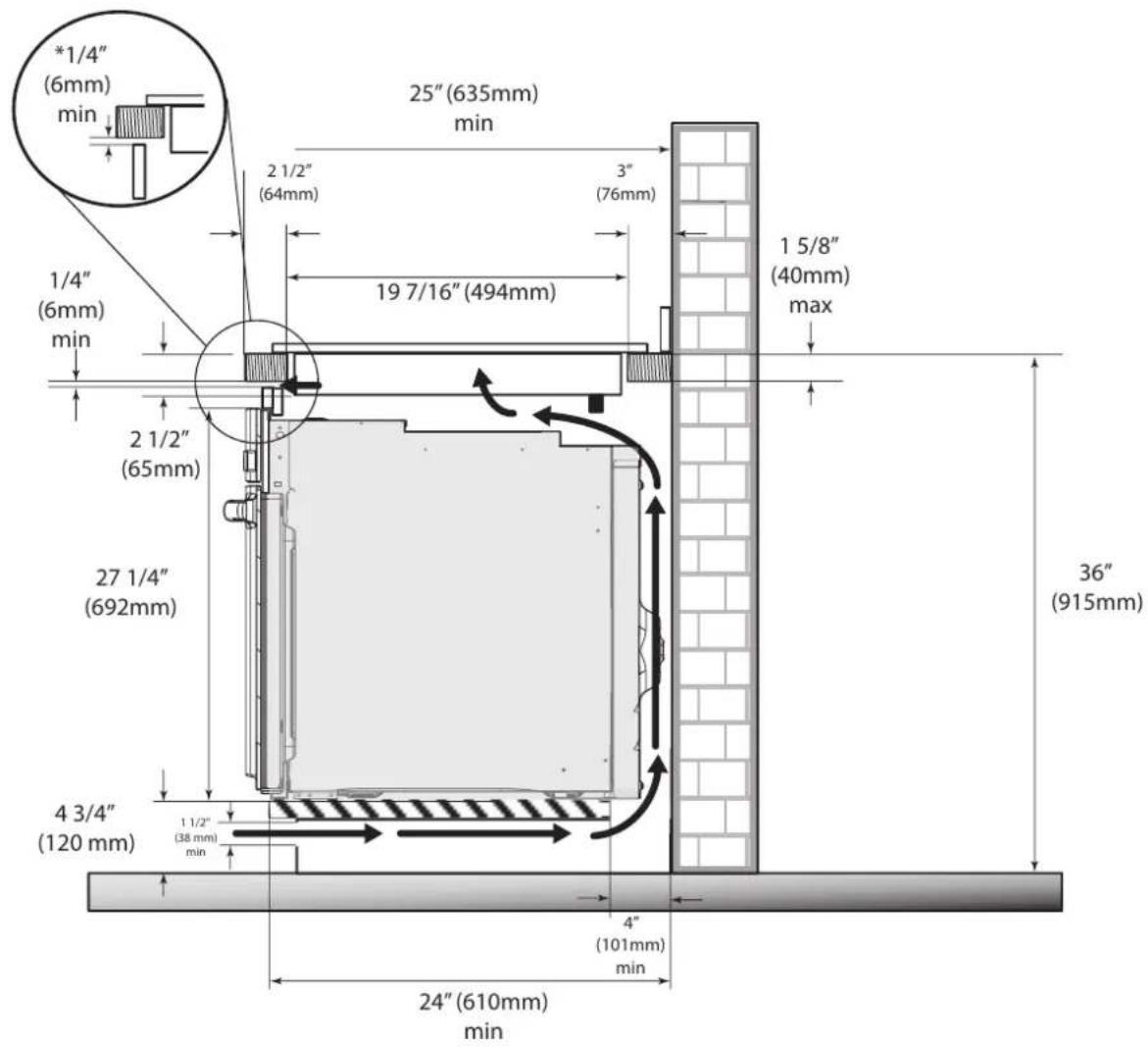

• Vérifier la base de la table de cuisson pour un label d'installation approuvé. Vérifier le numéro de référence du modèle de four approuvé qui peut être installé avec le numéro de référence de la table de cuisson.
• Ces tables de cuisson peuvent être installées sur un four simple.
• La table de cuisson doit être centrée sur le four.
• La table de cuisson et le four doivent être installés en fonction de chaque installation spécifique.
• L'ouverture d'aération doit être équivalente à la longueur de l'ouverture d'installation de la table de cuisson.

36" ENOVA COOKTOP + 30" OVEN CUT-OUT

48" ENOVA COOKTOP + 30" OVEN CUT-OUT

DANGER

Débranche l'électricité avant de mettre en service le produit. Sinon, vous risquez de vous tuer ou de vous électrocuter.

Informations générales

Les modèles peuvent être actionnés à 240V ou à 208V.

Cette table de cuisson n'exige pas de branchement neutre. Si la table de cuisson doit être complètement fermée dans un meuble, alimentez le câble de la table de cuisson à travers l'ouverture du meuble. Faites les branchements électriques selon les étapes appropriées pour votre installation. Notre table de cuisson doit être connectée au voltage électrique correct et à la fréquence spécifique.

NUMERO DE SÉRIE

Connexion uniquement avec un câble en cuivre

Si la maison est pourvue d'un câblage aluminium, suivez la procédure suivante:

1. Raccordez le câblage aluminium au câble en cuivre en utilisant des raccords spéciaux conçus et venant de Underwriters Laboratories-listed pour joindre le cuivre à l'aluminium. Suivez les instructions recommandées du fabricant des raccords électriques.
2. La connexion aluminium/cuivre doit être conforme aux codes locaux et industriels acceptés pour les câblages.

Le conduit flexible (fourni) de 3 pieds (100cm) situé à l'arrière à droite sous le caisson de la table de cuisson doit être connecté directement à la boîte de jonction. Ne coupez pas le conduit. Un raccord de conduit U.L - ou CSA- listed doit être posé à chaque extrémité du câble d'alimentation électrique (à la table de cuisson et à la boîte de jonction.) Un dispositif de surcharge ou un disjoncteur est recommandé.

Ne le branchez pas à un tuyau à gaz. Ne placez pas de fusible dans le branchement ou dans le circuit neutre.

Raccordez les deux lignes d'alimentation (phase).

Avertissement

Une connexion incorrecte de l'installation électrique en aluminium au cuivre peut entraîner des problèmes graves.

Modèle	Alimentation électrique requise
10,8 kW 45A	240 V 60 Hz		208 V 60 Hz		Code d'approbation
9,4 kW 45A
36"	10,8kW	45A	9,4kW	45A	814V5**L
48"					814Z5**M

Il faut avoir une prise à trois fils, courant monophasé, système électrique de 240 volts 60 cycles (circuit protégé correctement pour être conforme aux codes locaux de NFPA No.70). L'appareil doit être correctement branché selon le code de câblage local.

Assurez-vous que votre installation est correctement installée et branchée par un technicien qualifié. Demandez à votre revendeur un technicien qualifié ou un service de réparation/agréé. Cette table de cuisson n'excige pas de connexion neutre. Si la table de cuisson doit être complètement enfermée dans un meuble, posez le câble de la table de cuisson à travers l'ouverture du meuble. Faites les branchements électriques en suivant les étapes appropriées pour votre installation.

Cet appareil est fabriqué avec un conducteur de terre vert connecté au châssis du table de cuisson. Après vous être assuré qu'il n'y a plus de courant, branchez le conduit flexible depuis le table de cuisson jusqu'au boîtier de raccordement en utilisant un connecteur de conduit U. L. listed. Les instructions fournies représentant la manière la plus commune de brancher un table de cuisson. Vos codes locaux et règlements sont évidemment prioritaires sur ces instructions. Effectuez les connexions électriques conformément aux codes locaux et les règlements.

Risque d'électrocution, cadre à la masse à une position neutre d'un appareil par une liaison.

Mettre à la masse par un conducteur neutre est interdit pour les nouvelles installations de circuit électrique (1996 NEC) ; les mobiles, et les véhicules de parc, ou dans les régions où les codes locaux interdisent de brancher à la masse à travers un conducteur neutre.

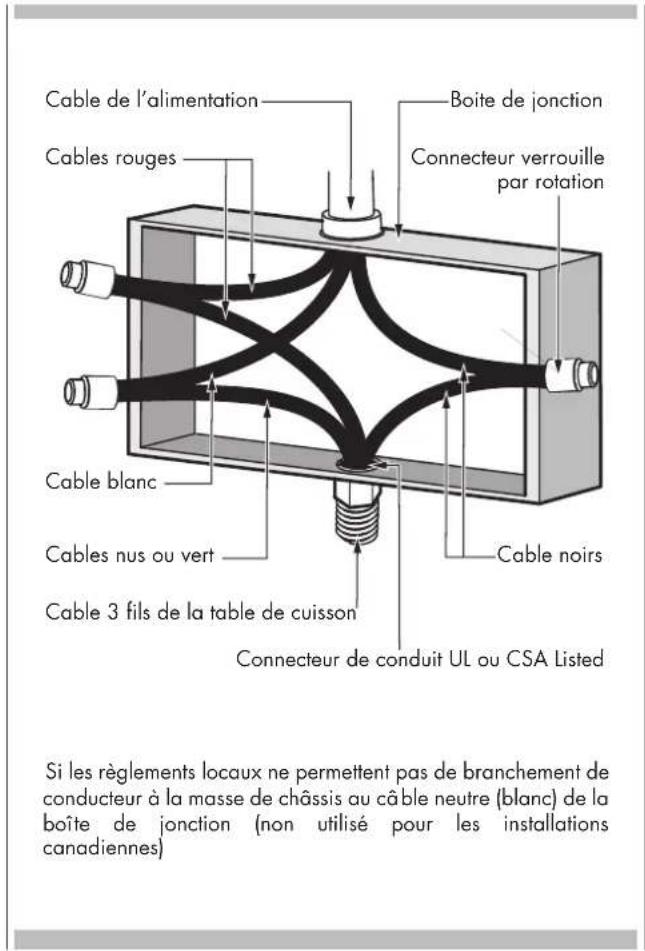

Connexion à 3 fils

Où les codes locaux permettent la connexion du conducteur de terre du four au fil neutre du circuit de branchement (fil gris ou coloré blanc) :

1. Si les codes locaux le permettent, connectez le conducteur de terre vert du tableau de cuisson et le fil neutre du circuit de branchement (fil gris ou coloré blanc).
2. Connectez les broches de raccordement du tableau de cuisson aux broches de raccordement correspondantes dans le boîtier de jonction.

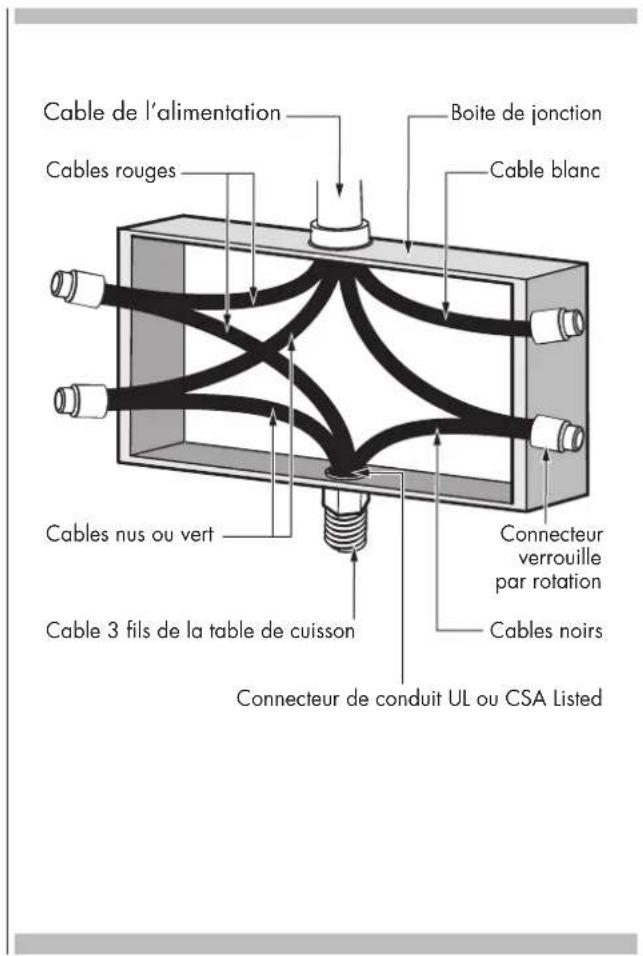

Connexion à 4 fils

1. Connectez le conducteur de terre vert du tableau de cuisson au conducteur de terre dans le boîtier de junction (câble nu ou coloré vert).
2. Connectez les broches de raccordement rouge et noir du tableau de cuisson aux broches de raccordement correspondantes dans le boîtier de raccordement.
3. Raccordez et isolez le câble neutre (gris ou blanc) à la boîte de jonction.
