Type de produit	Chaudière gaz à tirage naturel
Modèles disponibles	RX 19, RX 26, RX 37, RX 48, RX 55 (versions PVA avec pompe et vase d'expansion)
Puissance utile	22,0 à 60,7 kW selon modèle
Débit calorifique	25,0 à 69,2 kW
Alimentation électrique	230 V - 50 Hz, monophasé
Alimentation gaz	Gaz naturel (G20), butane (G30) ou propane (G31)
Pression d'alimentation gaz	20 mbar pour G20, 30 mbar pour G30, 37 mbar pour G31
Pression maxi de service	4 bar
Température maxi de fonctionnement	95 °C
Contenance en eau	10 à 22 litres selon modèle
Dimensions (modèles 37-55)	Largeur (P) : 670-870 mm ; Hauteur (H) : 1435-1675 mm ; Profondeur (Z) : 245-345 mm ; Diamètre conduit (D) : 180-200 mm
Poids	101-202 kg selon modèle et version
Allumage	Électronique à ionisation de flamme (sans veilleuse)
Fonctions principales	Chauffage central ; production d'eau chaude sanitaire via échangeur à serpentin (optionnel)
Dispositifs de sécurité	Aquastat de sécurité (température max), thermostat fumées (anti-reflux), électrode de détection de flamme

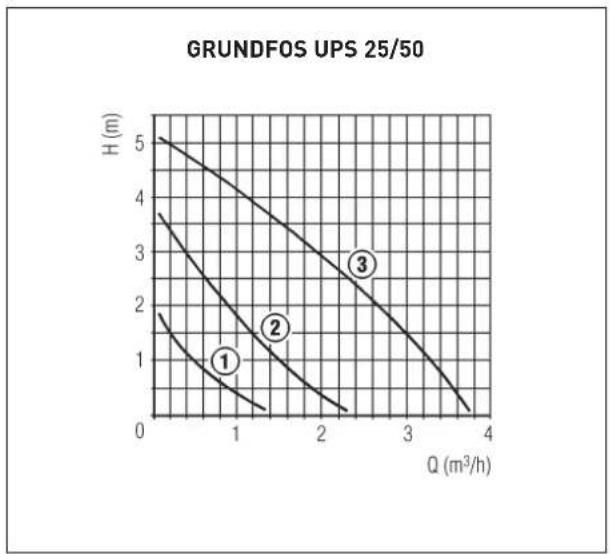

Circulateur (modèles PVA)	EURAMO NYL 40/25 ou GRUNDFOS UPS 25/50, réglable 3 vitesses
Vase d'expansion (modèles PVA)	8-10 litres, pression pré-chargement 1 bar
Entretien et nettoyage	Nettoyage obligatoire après chaque saison de chauffage ; démontage de la chemise, nettoyage de l'échangeur et des brûleurs
Pièces détachées et réparabilité	Électrodes, vanne gaz, circulateur, aquastat, thermostat fumées, gicleurs
Indice de protection électrique	IPX2D
Classe NOx	2

FOIRE AUX QUESTIONS - RX SIME

Comment allumer la chaudière SIME RX ?

Ouvrez le robinet gaz, puis appuyez sur l'interrupteur général (1). La chaudière s'allume automatiquement grâce à l'allumage électronique à ionisation. Si elle ne s'allume pas, vérifiez l'alimentation gaz et électrique.

Que faire si la chaudière se bloque et que le voyant rouge s'allume ?

Appuyez sur le bouton de réarmement (2). Si le blocage persiste, vérifiez l'arrivée de gaz, l'état des électrodes et le circuit d'ionisation. En cas d'échec, contactez un professionnel.

Comment régler la pression de l'eau dans l'installation ?

Sur l'hydromètre (4), la pression à froid doit être entre 1 et 1,2 bar. Si elle est inférieure, ouvrez le robinet de remplissage (C1) pour augmenter la pression. Si elle est supérieure, purgez un radiateur.

Quand et comment nettoyer la chaudière ?

Un nettoyage annuel est obligatoire en fin de saison de chauffage. Démontez la chemise, retirez le groupe brûleur et nettoyez l'échangeur en fonte avec un écouvillon. Contrôlez également la cheminée.

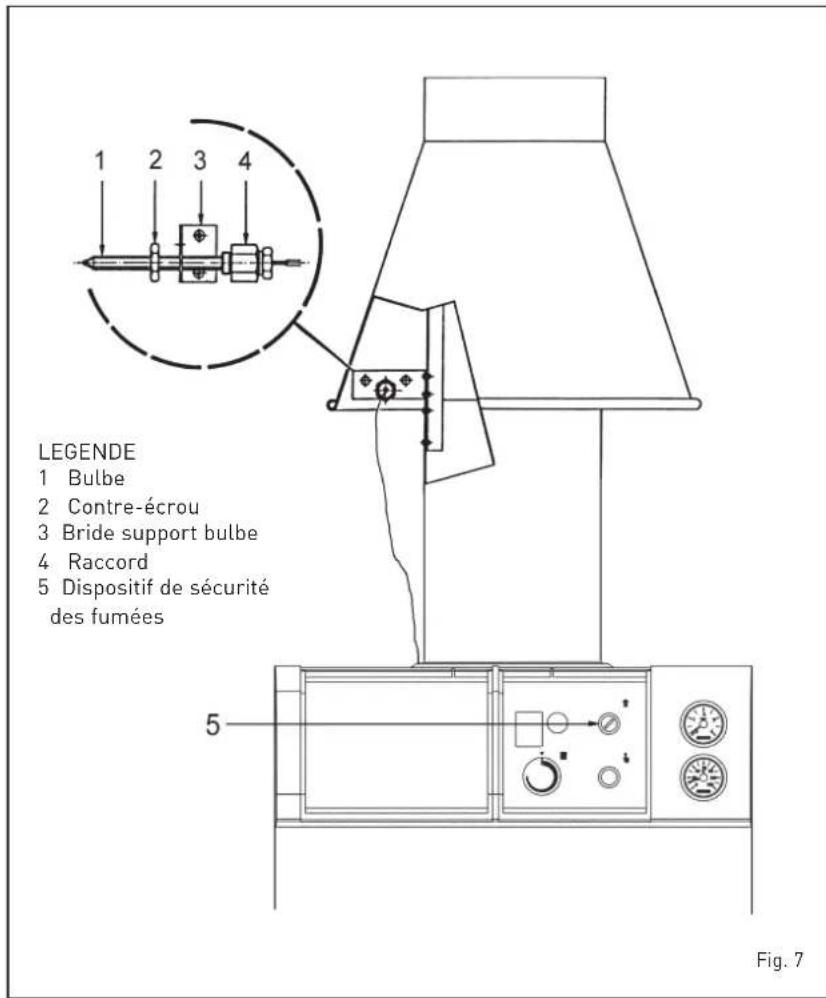

Que signifie l'intervention du thermostat de sécurité fumées ?

Le dispositif de sécurité des fumées (3) coupe le gaz en cas de reflux de fumées dans le local. Pour réarmer, coupez l'alimentation électrique, dévissez le capuchon et appuyez sur le bouton. Si le problème persiste, faites contrôler le conduit de fumée.

Comment changer le gaz (passage du gaz naturel au propane/butane) ?

Utilisez le kit de transformation fourni. Remplacez les gicleurs principaux et le gicleur pilote, retirez le bouchon du régulateur de pression et vissez la vis de régulation à fond. Réglez la pression d'entrée à 30/37 mbar. L'opération doit être effectuée par un professionnel.

Pourquoi les radiateurs restent froids alors que la chaudière chauffe ?

Causes possibles : air dans l'installation (purgez les radiateurs), circulateur bloqué (débloquez ou remplacez), thermostat d'ambiance mal réglé ou défectueux, ou vanne d'arrêt fermée.

Quelle est la pression et le type de gaz pour la chaudière ?

La chaudière fonctionne en gaz naturel (G20) à 20 mbar, ou en butane (G30) à 30 mbar, ou propane (G31) à 37 mbar. La pression au brûleur est réglable via la vanne gaz.

Que faire en cas de surchauffe (température > 95 °C) ?

L'aquastat de sécurité (6) coupe le brûleur. Sur les modèles 37-55, il faut réarmer manuellement en dévissant le capuchon et en appuyant sur le bouton. Vérifiez la circulation d'eau et la pression.

Quelles sont les précautions de sécurité importantes ?

Ne jamais bloquer les dispositifs de sécurité. L'installation doit être réalisée par un professionnel. Avant toute intervention, coupez l'alimentation électrique. N'utilisez jamais de flamme nue pour vérifier les fuites de gaz : utilisez de l'eau savonneuse.

MODE D'EMPLOI RX SIME

La société déclare que les chaudières RX sont conformes aux exigences essentielles des directives suivantes:

– Directive Rendements 92/42/CEE - Directive du gaz 2009/142/CE - Directive de la Compatibilité Électromagnétique 2014/30/UE - Directive Basse Tension 2014/35/UE

Important

Au moment de mettre la chaudière en marche pour la première fois, il convient de procéder aux contrôles suivants:

• Contrôler qu'aucun liquide ni matériau inflammables ne se trouvent à proximité immédiate de la chaudière.
• S'assurer que le raccordement électrique a été effectué correctement et que le câble de terre est relié à une bonne installation de terre.
• Ouvrir le robinet du gaz et vérifier la tenue des raccords, y compris celui du brûleur.
• S'assurer que la chaudière est prédéposée pour le fonctionnement avec le type de gaz distribué.
• Vérifier que le conduit d'évacuation des produits de la combustion est libre.
• S'assurer que les vannes éventuelles sont ouvertes.
• S'assurer que l'appareil a été rempli d'eau et qu'il est bien purgé.
• Vérifier que le circulateur n'est pas bloqué.
• Évacuer l'air résiduel dans le tuyau du gaz à travers le purgeur prise de pression placé à l'entrée de la vanne à gaz.

1.1 Introduction

Blanche, silencieuse, sûre, de dimensions compactes, la chaudière "RX" trouve sa place partout dans la maison et, en particulier, s'intègre parfaitement dans les cuisines modernes. Spécialement conçue pour le fonctionnement au gaz, elle est le résultat de solutions techniques et esthétiques d'avant-garde. Les chaudières peuvent être alimentées au gaz naturel (G20) et au gaz butane (G30) ou pro-

pane (G31).

La présente brochure contient les instructions concernant les modèles de chaudière suivants :

• "RX 19÷55 CE IONO" avec allumage électronique à ionisation de flamme
• "RX 19-26 PVA CE IONO" avec pompe, vase d'expansion et allumage électronique à ionisation de flamme.

Veuillez respecter les instructions de ce manuel pour effectuer une installation correcte et garantir le fonction-

nement parfait de l'appareil.

L'installation doit être considérée comme fixe et devra être réalisée exclusivement par les soins d'entreprises spécialisées et qualifiées en conformité avec les instructions et les dispositions figurant dans le présent manuel.

En outre, l'installation devra être effectuée dans le respect des normes et des règlements actuellement en vigueur.

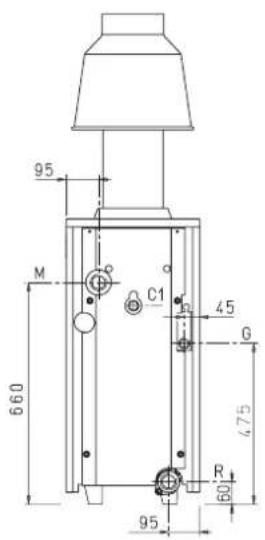

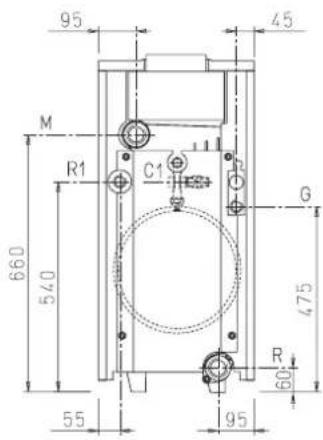

1.2.1 Modèle "RX 19-26

Raccordement

R Retour chauffage 1 1/2 R1 Retour chauffage (modèle "PVA") 1" M Départ chauffage 1 1/2" G Raccordement gaz 1/2" C1 Remplissage de l'inst. 1/2"

Fig. 1

1.2.2 Modèle "RX 37÷55

RACCORDEMENT

R	Retour chauffage	114
M	Départ chauffage	112
G	Raccordement gaz	3/4
C1	Remplissage de l'installation	1/2

		37	48	55
P	mm	670	770	870
H	mm	1435	1435	1675
Z	mm	245	295	345
D	mm	180	180	200

Fig. 1/a

1.3 DONNEES TECHNIQUES

	19	26	37	48	55
Puissance utile kW	22,0	30,5	39,1	48,8	60,7
kcal/h	18.900	26.200	33.600	42.000	52.200
Débit calorifique kW	25,0	34,8	44,8	55,0	69,2
kcal/h	21.500	29.900	38.500	47.300	59.500
Niveau de protection électrique IP			IPX2D	IPX2D	IPX2D	IPX2D	IPX2D
Classe NOx		2	2	2	2	2
Éléments n° 3	4	5	6	7
Contenance en eau l	10	13	16	19	22
Puissance électrique		W	2-93*	2-93*	16	16	16
Pression maxi de service		bar	4	4	4	4	4
Température max. de fonctionnement		°C	95	95	95	95	95
Vase d'expansion
Contenance eau		l	8	10	-	-	-
Pression pré-chargement		bar	1	1	-	-	-
Température fumées		°C	119	118	110	130	141
Débit fumées		gr/s	24,7	34,7	52,2	53,1	59,2
Catégorie			II2H3+	II2H3+	II2H3+	II2H3+	II2H3+
Type ***			B11BS	B11BS	B11BS	B11BS	B11BS
Poids		kg	101-113*	126-138*	150	176	202
Injecteurs gaz principal
Quantité		n°	2	2	3	3	3
Gaz naturel (G20)		ø mm	3,15	3,65	3,40	3,90	4,05
G30 - G31		ø mm	1,80	2,10	1,95	2,20	2,45
Débit gaz **
Gaz naturel (G20)		m3/h	2,64	3,68	4,73	5,82	7,32
Gaz liquide (G30)		kg/h	1,97	2,74	3,53	4,34	5,45
Gaz liquide (G31)		kg/h	1,94	2,69	3,47	4,27	5,37
Pression brûleurs
Gaz naturel (G20)		mbar	9,8	9,6	9,6	9,1	11,5
Gaz liquide (G30)		mbar	28	28	28	28	28
Gaz liquide (G31)		mbar	35	35	35	35	35
Pression d'alimentation gaz
Gaz naturel (G20)		mbar	20	20	20	20	20
Gaz liquide (G30)		mbar	30	30	30	30	30
Gaz liquide (G31)		mbar	37	37	37	37	37

* Modèle "PVA" **Ces valeurs sont données pour gaz à 15°C - 1013 mbar *** Pour les modèles 19-26-37-48 extracteur de fumée sur demande type B14P-B44P. Le système est optionnel et instructions de montage sont inclus dans le kit.

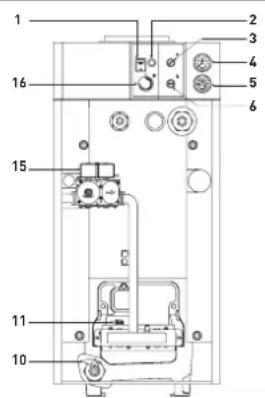

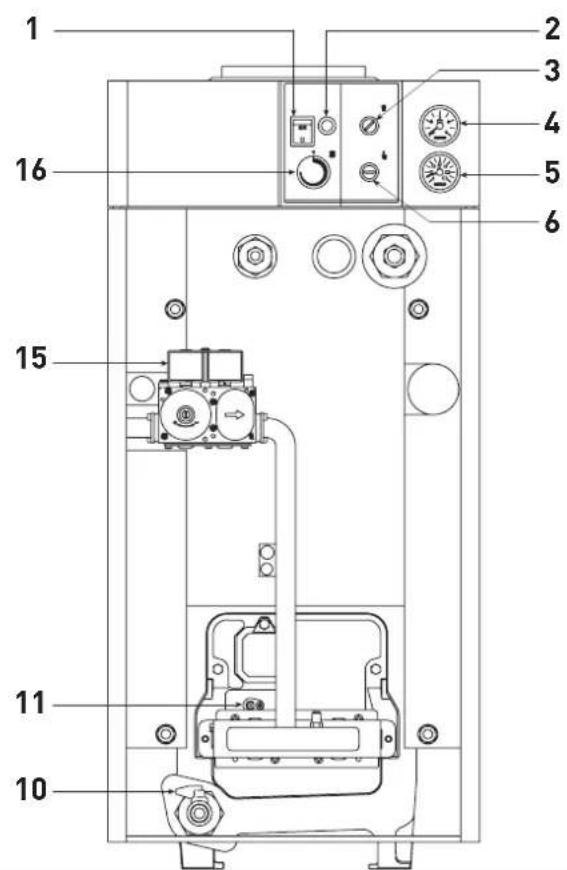

1.4 Appareillage principal

1 Interrupteur général 2 Bouton-poussoir de réarmement 3 Dispositif de sécurité des fumées 4 Hydromètre 5 Thermomètre 6 Aquastat de sécurité 10 Robinet de vidange 11 Électrode de ionisation 15 Vanne gaz 16 Aquastat de réglage

Fig. 2

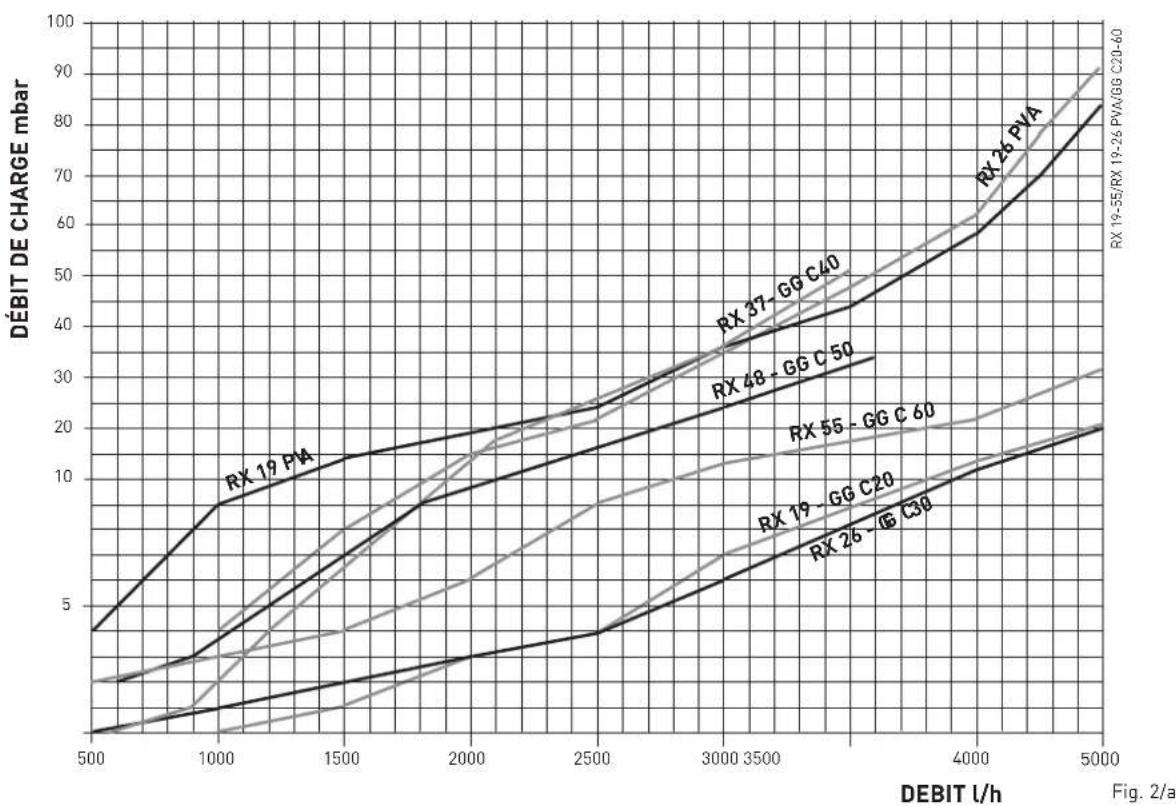

1.5 PERTES de CHARGE circuit chaudière

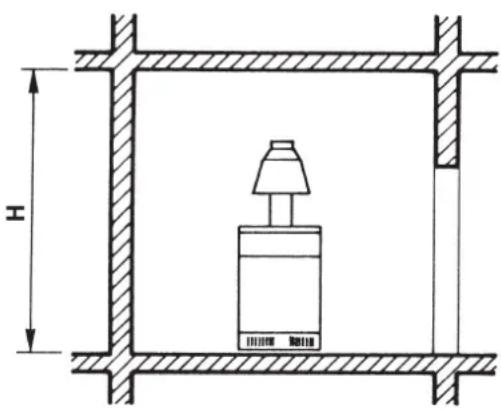

2.1 LOCAL chaudière et ventilation

Les chaudières doivent être installées uniquement dans des chaufferies et des environnements ENTIÈREMENT protégés, l'installation dans des endroits tels que des porches ou des environnements partiellement protégés n'est pas autorisée.

Les chaudières de la série "RX19-26", ne dépassant pas la limite de 35 kW, peuvent être installées dans des milieux ambiants domestiques, par un remplacement pur et simple ou dans un local des machines approprié, conformément à ce qui est prévu par les Normes UNI-CIG 7131/72 et 7129/92. Il est indispensable que dans les locaux dans lesquels sont installés des appareils au gaz à chambre ouverte puisse affluer de l'air sous une quantité au moins suffisante pour assurer une combustion régulière du gaz utilisé par les différents appareils. Il est donc nécessaire, pour garantir l'afflux de l'air dans les pièces, de pratiquer dans les murs extérieurs des ouvertures qui répondent aux conditions suivantes :

• Présenter une section totale libre d'au moins 6 cm² pour chaque kW de débit thermique installé et qui ne doit de toute façon jamais être inférieure à 100 cm².
• Être située le plus près possible du niveau du plancher, non susceptible d'être obstruée et protégée par une grille qui ne limite pas la section utile du passage de l'air.

Les versions "RX 37÷55", présentant un potentiel supérieur à 35 kW, devront par contre disposer d'un local des machines présentant des caractéristiques dimensionnelles et des prescriptions répondant aux normes légales en vigueur. La hauteur du local d'installation doit respecter les mesures indiquées dans la fig. 3. Il sera nécessaire, en outre, pour garantir l'afflux d'air dans le local, de pratiquer sur les murs externes des ouvertures d'aération dont la surface ne doit dans tous les cas pas être inférieure à 3.000 cm² et, dans le cas de gaz à haute densité, de 0,8 à 5.000 cm².

2.2 Branchement installation

Pour protéger l'installation thermique contre la corrosion, les incrustations ou les dépôts nuisibles, il est de la plus grande importance, après l'installation de l'appareil, de procéder au lavage de l'installation en utilisant des produits appropriés tels que, par exemple, le Sentinel X300 ou X400. Des instructions complètes sont fournies avec les produits mais, pour obtenir des informations complémentaires, il est possible de contacter directement la firme GE Betz. Après le lavage de l'installation, pour assurer une protection à long terme contre les corrosions et les dépôts, on conseille de recourir à des inhibiteurs tels que le Sentinel X100.

Il est important de vérifier la concentration de l'inhibiteur après chaque modification apportée à l'installation et à chaque inspection d'entretien, selon ce qui a été prescrit par les producteurs (des tests prévus à cet effet sont disponibles auprès des détaillants). Le dispositif d'évacuation de la soupape de sécurité doit être relié à un entonnoir de récolte pour convoyer l'éventuelle purge en cas d'intervention.

Au cas où l'installation de chauffage serait sur un plan supérieur par rapport à la chaudière, il est nécessaire d'installer sur les tuyauteries de départ/retour de l'installation, les robinets d'interception.

ATTENTION : A défaut d'un lavage de l'installation thermique et d'une addition d'un inhibiteur adéquat, la garantie qui couvre l'appareil sera considérée comme nulle. Le branchement au gaz devra être

réalisé conformément au règlement national NBN D 51.003/NBN D 51.006. En dimensionnant les tuyauteries du gaz, du compteur à la chaudière, tenir compte des débits en volumes (consommations) en m³/h et de la densité du gaz concerné.

Les sections des tuyauteries qui constituent l'installation doivent garantir un apport de gaz suffisant pour couvrir la demande maximum, tout en limitant la perte de pression entre le compteur et tout appareil d'utilisation ne dépassant pas:

• 1,0 mbar pour les gaz de la seconde famille (G20 - G25)
• 2,0 mbar pour les gaz de la troisième famille (G30 - G31).

À l'intérieur de la chemise se trouve une plaquette adhésive indiquant les données techniques d'identification et le type de gaz pour lequel la chaudière a été conçue.

2.2.1 Filtre sur le tuyau du gaz

La vanne gaz est équipée d'un filtre d'entrée qui n'est toutefois pas en mesure de retenir toutes les impuretés contenues dans le gaz et dans la tuyauterie du réseau.

Pour éviter un mauvais fonctionnement de la vanne, voire dans certains cas pour éviter l'exclusion de la sécurité dont elle est équipée, il est conseillé de monter sur le tuyau du gaz un filtre approprié.

Fig. 3

2.4 Remplissage installation attention : le trou c/c1 (fig. 1) est fourni ouvert par l'usine.

Avant de remplir le système, remplissez au moins une de ces conditions, assurez-vous donc au moins que :

• le trou C/C1 est bouché et l'étanchéité hydraulique est assurée
• Le tuyau de chargement du système est connecté au trou C/C1
• La soupape de sécurité est connectée au trou C/C1

REMARQUE : L'absence d'installation des dispositifs de sécurité (soupape de sécurité et vase d'expansion) lors de la première phase de démarrage entraînera automatiquement l'annulation de la garantie de l'appareil.

Le remplissage doit être réalisé lentement afin de permettre aux bulles d'air de sortir à travers les orifices de purge prévus à cet effet.

La pression de chargement, quand l'installation est froide, doit être comprise entre 1-1,2 bars.

Il existe une possibilité de relier la canalisation de chargement de l'installation sur le raccord de 1/2" de la tête postérieure ou, pour les versions

"PVA", sur le raccord en forme de croix où est relié le vase d'expansion.

2.4.1 Station de traitement des eaux

Pour le chargement et les éventuels compléments du système, il est préférable d'utiliser de l'eau avec :

• aspect : éventuellement clair
• pH: 6÷8

- dureté : < 25°f.

Si les caractéristiques de l'eau sont différentes de celles indiquées, il est recommandé d'utiliser un filtre de sécurité sur le tuyau d'alimentation en eau pour retenir les impuretés, et un système de traitement chimique pour protéger contre d'éventuels dépôts de tartre et de corrosion qui pourraient compromettre le fonctionnement du système.

Si les systèmes ne fonctionnent qu'à basse température, il est recommandé d'utiliser un produit qui inhibe la prolifération bactérienne.

Dans tous les cas, se référer et se conformer à la législation spécifique et aux normes techniques en vigueur dans le pays où l'appareil est utilisé.

2.5 Carneau

Pour évacuer dans l'atmosphère les produits de combustion des appareils à tirage naturel, un carneau doit avoir les caractéristiques suivantes:

• être étanche aux produits de la combustion, imperméable et avoir une isolation thermique;
• être réalisé avec des matériaux résistant aux sollicitations mécaniques courantes, à la chaleur et à l'action des produits de la combustion et de leurs éventuelles condensations;
• avoir une progression verticale et ne présenter aucun étranglement sur toute sa longueur;
• avoir un calorifugeage adéquat pour éviter les phénomènes de condensation et de refroidissement des fumées, notamment s'il est placé à l'extérieur de l'édifice ou dans des locaux non chauffés;
• être muni, sous l'entrée du premier conduit de fumée, d'une chambre de collecte pour les matériaux solides et pour les éventuelles condensations dont la hauteur doit mesurer au minimum 500 mm. Pour pouvoir y accéder, cette chambre doit être équipée d'une porte métallique à fermeture hermétique à l'air;
• avoir des sections internes de forme circulaire, carrée ou rectangulaire; dans ces deux derniers cas, les angles doivent être arrondis avec rayon d'au moins 20 mm; toutefois, des sections hydrauliques équivalentes sont admises;
• être muni, à la sommité, d'une cheminée dont la sortie doit se trouver hors de la zone de reflux afin d'éviter la formation de contre-pressions empêchant la libre évacuation dans l'atmosphère des produits de la combustion;
• ne pas avoir d'éléments mécaniques d'aspiration sur la sommité du conduit;
• Il ne doit y avoir aucune surpression dans une cheminée qui passe à l'intérieur ou qui est adossée à des locaux habités.

2.5.1 Raccordement carreau

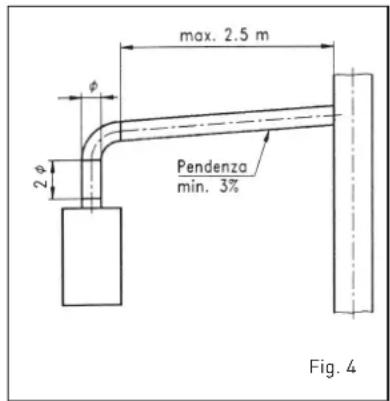

La figure 4 se réfère au raccord de la chaudière à la cheminée ou au carreau, à travers des conduits de fumée, conformément à ce qui est prescrit par la norme UNI 7129/92 pour les appareils à débit thermique nominal ne dépassant pas 35 kW.

Pour réaliser le raccordement, il est recommandé de respecter les côtes indiquées et d'utiliser des matériaux étanches en mesure de résister aux sollicitations mécaniques et à la

chaleur des fumées. Dans n'importe quel point du conduit de fumée, la température des produits de la combustion doit être supérieure à celle du point de rosée.

On ne doit pas effectuer plus de trois changements de direction, y compris le raccord d'entrée de la cheminée/carreau. Utiliser uniquement des coudes pour les changements de direction.

2.6 Branchement electrique

La chaudière est livrée avec un câble électrique d'alimentation qui, en cas de remplacement, doit être commandé à SIME. L'alimentation doit être effectuée avec une tension monophasée 230V - 50 Hz au moyen d'un interrupteur général protégé par des fusibles situés à 3 mm au moins des contacts. Le thermostat à utiliser doit appartenir à la classe II conformément à la norme EN 60730,1 (contact électrique propre). Pour relier le régulateur climatique, retirer le cavalier entre les bornes 1-4 de la barrette de connexion.

NOTE: L'appareil doit être relié à une installation de mise à la terre efficace. SIME décline toute responsabilité en cas de dégâts matériels ou de dommages causés aux personnes suite à la non-exécution de la mise à terre de la chaudière.

Avant de procéder à toute opération sur le tableau électrique, débrancher l'alimentation électrique.

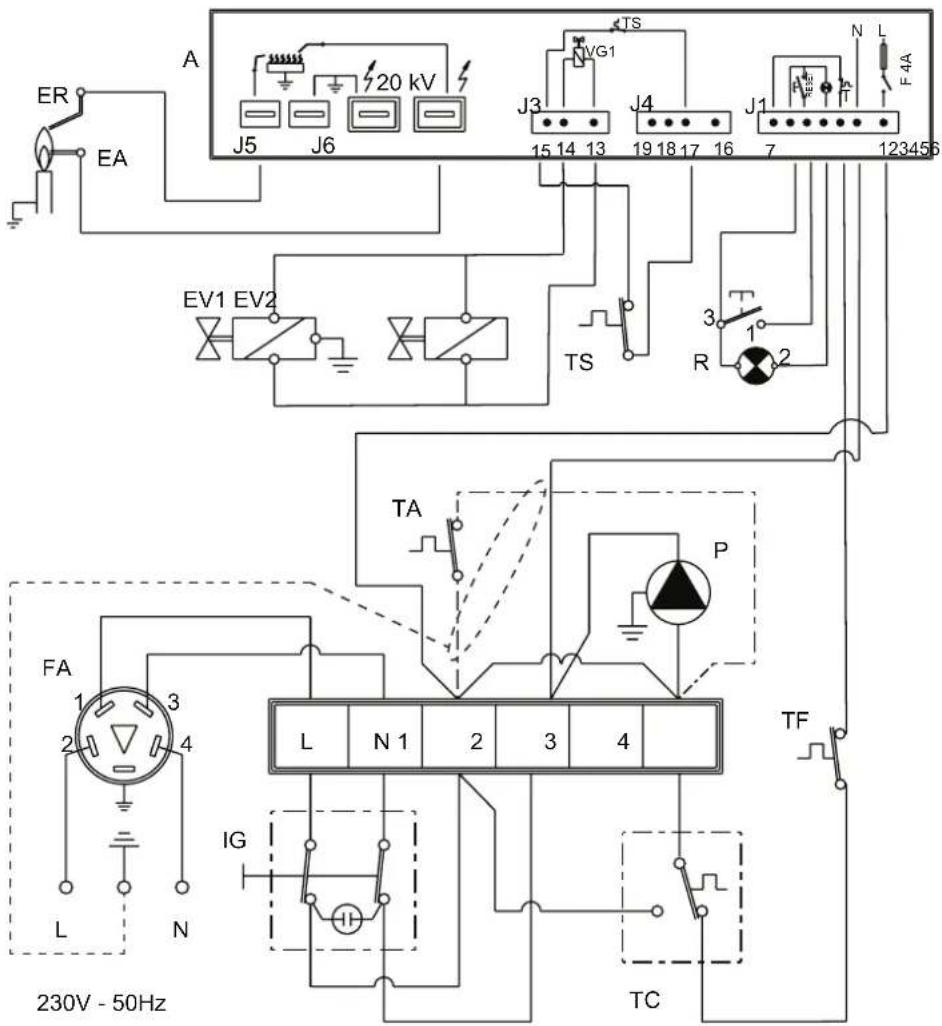

2.6.1 Schéma électrique

Coffret de sécurité

IG Interrupteur général

TC Aquastat chaudière

EA Electrode d'allumage

ER Electrode de détection

TS Aquastat de sécurité

EV1 Vanne électrique gaz

EV2 Vanne électrique gaz

TF Thermostat fumées

R Bouton de rearmement et témoin de mise en sécurité

Thermostat d'ambiance

FA Filtre antiparasites

- En reliant le thermostat ambiant, retirer le pont entre les bornes 1-4.

- Pour la connexion du TA, prévoir un câble blindé, reliant le blindage au nœud de terre présent à l'intérieur du tableau de bord.

Fig. 5

Attention

L'installation d'un by-pass (non fourni) est obligatoire dans le cas d'installations dans des systèmes de chauffage avec vannes thermostatiques ou vannes à deux voies motorisées.

Le débit minimum du système, qui doit être garanti, ne doit pas être inférieur à celui indiqué dans le tableau ci-dessous.

Description	Débit minimum du système (l/h) ΔT=30°C
RX 19 700
RX 26 1000
RX 37 1300
RX 48 1500
RX 55 2000

Attention

Dans le cas d'installation d'une chaudière à eau chaude sanitaire, il est obligatoire que la surface du serpentin d'échange soit supérieure ou égale à celle indiquée dans le tableau ci-dessous.

Description m^2
RX 19 0,9
RX 26 1.22
RX 37 1,57
RX 48 1,96
RX 55 2,43

Attention

Dans le cas d'installation d'une chaudière d'eau chaude sanitaire, il est obligatoire que le débit du circulateur soit calculé avec T≤20^ sur le circuit de chauffage, par rapport à la puissance de la chaudière.

3.1 Allumage electronique

Les chaudières sont pourvues d'allumage automatique (sans veilleuse) et sont équipées d'un dispositif électrique de commande et de protection monté sur la vanne gaz.

L'allumage et la détection de la flamme sont contrôlés par deux électrodes, placées comme indiqué dans la fig. 6, qui garantissent une sécurité optimale avec des délais d'intervention, en cas d'extinctions accidentelles ou de manque de gaz, de moins d'une seconde. Un bossage de référence aménagé sur le brûleur indique le montage correct de l'électrode d'allumage.

3.1.1 Cycle de fonctionnement

Avant d'allumer la chaudière, vérifiez avec un voltmètre que le branchement électrique à la boîte à bornes ait été effectué correctement, les positions de phase et neutre bien respectées comme indiqué dans le schéma. Appuyez sur l'interrupteur placé sur le tableau de commande ; la lampe témoins allumée signifie présence de tension.

La chaudière se met en marche et envoie à travers le programmateur une décharge électrique sur l'électrode d'allumage et commande l'ouverture de la vanne gaz. Le brûleur s'allume normalement après 1 ou 2 secondes.

Toutefois, la chaudière pourrait ne pas s'allumer ; dans ce cas, le signal de blocage de l'appareil s'allume.

En bref, quelques causes possibles :

Manque de gaz

Le programmateur effectue régulièrement le cycle en envoyant le courant sur l'électrode d'allumage qui continue à décharger pendant 10 secondes maxi sans pour cela réussir à allumer la chaudière ; après quoi, la chaudière se bloque. Vérifiez que le robinet gaz ne soit pas fermé ou vérifiez que l'enroulement d'une des bobines de la vanne ne soit pas interrompu, empêchant ainsi l'ouverture. Si cela se produit lors du premier allumage ou après une longue période d'inactivité ; présence d'air dans les tuyaux.

L'électrode d'allumage n'émet aucune décharge électrique

Au moment de l'allumage, l'allumeur n'émet aucune décharge sur

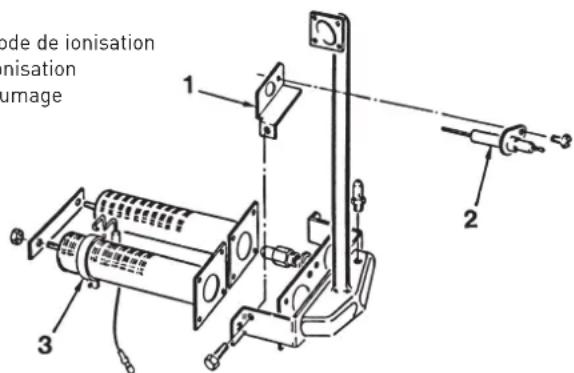

1 Support d'électrode de ionisation 2 Électrode de ionisation 3 Électrode d'allumage

Fig. 6

Le brûleur ; après 10 secondes la chaudière se bloque. Le câble de l'électrode pourrait être endommagé ou mal fixé, ou encore le transformateur pourrait être brûlé.

- Pas de détection de flamme

Au moment de l'allumage, l'électrode continue à émettre des étincelles bien que le brûleur soit allumé. Après 10 secondes maxi, la décharge cesse et le brûleur s'arrête, la lampe-témoin de bloc s'allume. Cet inconvénient se vérifie lorsque la position de phase et neutre n'a pas été correctement effectuée sur la boîte à bornes. Le câble de l'électrode d'allumage est endommagé ou l'électrode est mise à la terre; l'électrode présente des signes d'usure, il faut la substituer.

En cas de coupure de courant, le brûleur s'arrête automatiquement; la chaudière se mettra en marche dès rétablissement du courant.

3.1.2 Circuit d'ionisation

Le contrôle du circuit d'ionisation se fait à l'aide d'un micro-ampèremètre à cadran ou mieux encore à lecture digitale avec échelle de 0 à 50 μA.

Les bornes du micro-ampèremètre doivent être branchées électriquement en série au câble de l'électrode de détection. En phase de fonctionnement normal, la valeur est comprise entre 4-6 μA.

La valeur minimale de courant d'ionisation est d'environ 1 μA, en-dessous de cette valeur la chaudière se bloque. Dans ce cas, vérifiez qu'il y ait un bon contact électrique, contrôlez l'état d'usure de la partie finale et de la protection en céramique de l'électrode.

3.2 Dispositif de securite des FUMEES

C'est une sécurité contre le reflux des fumées dans la pièce à cause d'un manque d'efficacité ou de l'obturation partielle du carreau (3 fig. 2).

Il bloque le fonctionnement de la vanne du gaz lorsque le reflux des fumées dans la pièce est continu et en quantités telles qu'il devient dangereux.

Pour permettre à la chaudière de redémarrer, dévisser le couvercle du thermostat et réarmer le bouton qui se trouve dessous.

Avant d'effectuer cette opération, s'assurer que le tableau de commande n'est plus sous tension.

Si la chaudière se bloque continuellement, il faudra contrôler minutieusement le carreau, en effectuant des modifications et en prenant les précautions nécessaires afin de lui rendre son efficacité.

Dans les versions "RX 37÷55" le bulbe du thermostat fumées doit être monté à l'arrière de la chaudière sur la bride support de l'antirefouleur et fixé avec le contre-écrou déjà prévu sur le bulbe (fig. 7).

NOTE: Il est absolument interdit de désactiver, d'enlever ou d'altérer le dispositif de contrôle.

Ce type d'intervention annule automatiquement la garantie. Pour le contrôle ou la substitution de ce dispositif, adressez-vous aux S. A. V.

3.3 Aquastat de sécurité

Le thermostat de sécurité, 6 fig. 2, intervient, en provoquant l'extinction

immédiate du brûleur principal quand on dépasse une température de 95°C au sein de la chaudière.

Le thermostat de sécurité est du type à réarmement automatique pour les versions "RX 19-26" et du type à réarmement manuel pour les versions "RX 37-55".

Dans le cas d'un enclenchement du thermostat à réarmement manuel, il sera nécessaire de dévisser le couvercle et de réarmer le bouton se trouvant en dessous pour rétablir le fonctionnement de la chaudière.

Caractéristiques de la POMPE de circulation

Les chaudières "RX PVA" peuvent être dotées soit du circulateur EURAMO NYL 40/25, soit du GRUNDFOS UPS 25/50.

Les deux circulateurs sont réglables du point de vue de la hauteur d'élévation et du débit, à l'aide d'un sélecteur de vitesse qui est déjà incorporé.

Les caractéristiques de débit et de hauteur d'élévation sont mentionnées dans les fig. 8-9.

NOTE: Avant d'allumer la chaudière, contrôler que le circulateur n'est pas bloqué.

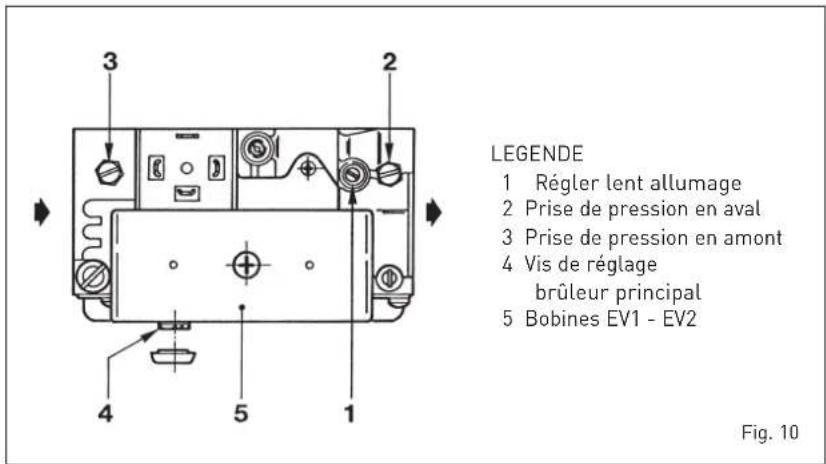

Les chaudières "RX 19-26" sont produites de série avec la soupape gaz SIT 830 TANDEM (fig. 10). Au moment du premier allumage de la chaudière, il est toujours conseillé de procéder à une purge de la canalisation en agissant sur la prise de pression (3). Pour régler la pression du gaz au brûleur principal, il faut retirer le bouchon monté sur le régulateur de pression (4). La régulation se fait en agissant sur la vis se trouvant sous le bouchon : pour augmenter la pression, tourner la vis dans le sens des aiguilles d'une montre, pour la diminuer, dans le sens contraire aux aiguilles d'une montre. La soupape offre la possibilité de régler l'allumage lent du brûleur en agissant sur la vis (1).

Pour augmenter la pression d'allumage lent du brûleur (STEP), tourner la vis dans le sens contraire aux aiguilles d'une montre, pour la diminuer, la tourner dans le sens horaire. Les valeurs optimales d'allumage lent du brûleur changent selon le type de gaz:

• Méthane (G20) 3 - 4 mbar
• Butane (G30) 6 - 7 mbar
• Propane (G31) 6 - 7 mbar

4.2 Régulation soupape gaz version "RX 37÷55

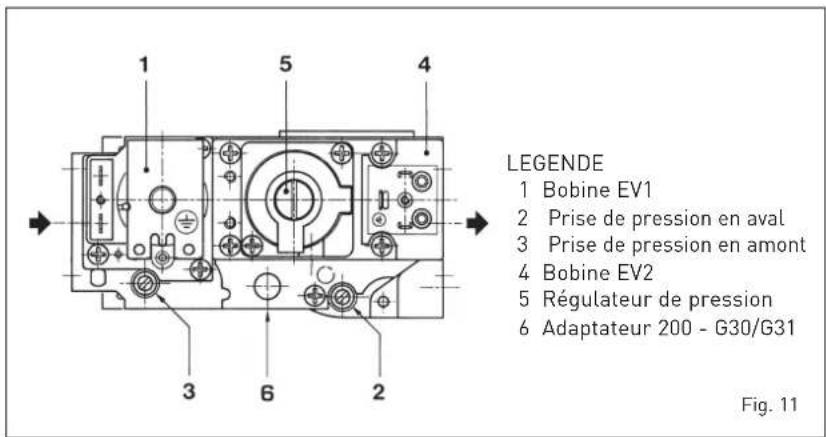

Les chaudières "RX 37÷55" possèdent de série la soupape de gaz HO-NEYWELL VR4605C (fig. 11).

Au moment du premier allumage de la chaudière, il est toujours conseillé de procéder à une purge de la canalisation en agissant sur la prise de pression (3). Pour régler la pression du gaz au brûleur principal, retirer le bouchon monté sur le régulateur de pression (5). La régulation se fait en agissant avec un tournevis sur la vis se trouvant sous le bouchon : pour augmenter la pression, tourner la vis dans le sens des aiguilles d'une montre, pour la diminuer, dans le sens contraire aux aiguilles d'une montre.

4.3 Régulation de la pression du gaz aux brûleurs

Il peut arriver que, à l'endroit de l'installation, les taux de la pression d'alimentation en gaz soient différents de ceux qui sont prévus en usine, il est donc nécessaire de contrôler la pression et le débit du gaz au moment du premier allumage.

Ce contrôle se fait avec la chaudière en fonctionnement continu (naturellement, aucun autre appareil au gaz ne doit être en fonction), en effectuant deux lectures sur le compteur du gaz, espacées de 6 minutes précises et en multipliant la consommation relevée par dix, de manière à obtenir la consommation horaire.

Si cette valeur ne correspond pas à celle qui est indiquée au point 1.3, agir sur la vis du régulateur de pression placée sur la soupape, jusqu'à ce qu'on ait obtenu la valeur exacte.

On conseille de procéder à cette régulation de manière lente et progressive. Les lectures du compteur doivent être effectuées au moins trente secondes après avoir procédé à la régulation de la pression.

4.4 Transformation pour un autre type de gaz

Pour le fonctionnement au gaz butane (G30) ou propane (G31), un kit avec le nécessaire pour la transformation est fourni. Pour passer d'un gaz à l'autre, il est nécessaire d'œuvrer de la manière suivante:

• Remplacer les gicleurs principaux et le petit gicleur pilote fourni dans le kit.
• Retirer le bouchon situé sur le régulateur de pression et visser à fond la vis de régulation (4 fig. 10 - 5 fig. 11).
• Monter l'adaptateur sur la soupape (6 fig. 11).
• Régler la pression à l'entrée de la soupape sur 30/37 mbar, selon le type de gaz, en agissant sur le réducteur de pression se trouvant à l'extérieur de la chaudière.
• Une fois que les modifications des pressions de fonctionnement ont été effectuées, sceller les régulateurs.
• Les opérations étant achevées, appliquer sur le panneau de la chemise de la chaudière la plaquette indiquant la prédisposition pour le gaz qui est fournie au sein du kit.

NOTE: Après le montage, tous les raccords du gaz doivent être testés en ce qui concerne l'étanchéité, en utilisant de l'eau savonneuse ou des

Les produits spéciaux, en évitant de recourir à des flammes nues. La transformation doit être effectuée uniquement par les soins d'un personnel qualifié.

4.5 Démontage chemise

Pour un entretien aisé de la chaudière, il est possible de démonter complètement la chemise en effectuant les simples opérations qui suivent :

• Enlever le couvercle de la chaudière qui est fixé sur les flancs avec des tiges à pression.
• Retirer le panneau des instruments.
• Pour enlever la porte, dévisser complètement la vis qui fixe la charnière supérieure au flanc et la soulever pour la faire coulisser hors de la tige d'encastrement de la charnière inférieure.
• Enlever l'angulaire qui bloque les flancs
• Enlever la paroi antérieure et postérieure, en desserrant les quatre écrous qui la fixent aux flancs et enlever les flancs.

4.6 Nettoyage et entretien

Il est obligatoire de procéder, à la fin de la saison de chauffage, à un nettoyage de la chaudière et à un contrôle des appareillages, en opérant de la manière suivante :

• Démonter le couvercle du manteau.
• Enlever la plaque de nettoyage de la chambre des fumées dans les chaudières "RX 19-26" ; enlever complètement la chambre des fumées dans les chaudières "RX 37÷55".
• Faire coulisser le groupe brûleur, en dévissant les quatre vis qui le fixent à la bride de la soupape du gaz.
• Avec un écouvillon spécial, entrer dans la file des petites tiges de l'échangeur en fonte de la partie supérieure et, par des mouvements verticaux, éliminer les incrustations

qui s'y trouvent.

• Enlever les brûleurs du collecteur et orienter en leur sein un jet d'air de façon à faire sortir l’éventuelle poussière accumulée. S’assurer que la partie percée supérieure des brûleurs est exempte de toute incrustation.
• Éliminer du fond de la chaudière les incrustations qui s'y sont accumulées et remonter les pièces enlevées en contrôlant la position des garnitures.
• Contrôler la cheminée, en vérifiant que le conduit de cheminée est propre.
• Contrôler le fonctionnement des appareillages.

Après le montage, toutes les connexions du gaz doivent être testées du point de vue de leur étanchéité en utilisant de l'eau savonneuse ou des produits spéciaux, en évitant de recourir à des flammes nues

L'entretien préventif et le contrôle du bon fonctionnement des appareillages et des systèmes de sécurité devront être effectués, à la fin de chaque saison, exclusivement par un personnel qualifié.

Le brûleur principal ne s'allume pas.

• Le thermostat de sécurité fumées est intervenu.
• Contrôlez qu'il y ait tension à la vanne à gaz.
• Remplacez l'opérateur électrique de la vanne.
• Remplacez la vanne gaz.

La chaudière atteint la juste température mais les radiateurs restent froids.

• Air dans l'installation, éventuellement purgez.
• Le thermostat d'ambiance est mal

réglé ou défectueux.

• Les branchements électriques du thermostat d'ambiance ne sont pas corrects (vérifiez que les câbles soient reliés aux bornes 1 et 4 du bornier de la chaudière).
• La pompe de circulation est bloquée, procéder au déblocage.
• La pompe de circulation a son bobinage électrique interrompu, procéder au remplacement du circulateur.

La soupape de sécurité de la chaudière intervient fréquemment.

• Contrôler que la pression de chargement à froid de l'installation n'est pas trop élevée, se conformer aux valeurs conseillées.
• Contrôler si la soupape de sécurité n'est pas hors calibrage et, éventuellement, la remplacer.
• Contrôler la pression de pré-gonflage du vase d'expansion.
• Remplacer le vase d'expansion s'il est défectueux.

• Contrôlez que la flamme du brûleur principal soit bien réglée et la consommation de gaz proportionnelle à la puissance de la chaudière.
• Aération insuffisante du lieu où se trouve la chaudière.
• Tirage insuffisant du carreau ou tirage n'ayant pas les qualités requises.
• La chaudière fonctionne à des températures trop basses, réglez l'aquastat de la chaudière à des températures plus élevées.

L'aquastat se rallume avec un écart de température trop élevé.

- Remplacez l'aquastat de réglage parce que son étalonnage est altéré.

ATTENTION : Avant d'effectuer toute intervention sur la chaudière, s'assurer que l'appareil et ses composants se soient refroidis de manière à éviter le danger de brûlures dû aux températures élevées.

MISES en GARDE

• En cas de panne et/ou de dysfonctionnement de l'appareil, le désactiver et s'abstenir de toute tentative de réparation ou d'intervention directe. S'adresser exclusivement au personnel qualifié.
• L'installation de la chaudière ainsi que toute autre intervention d'assistance et d'entretien devront être effectuées par un personnel qualifié. Il est strictement interdit d'altérer les dispositifs scellés par le constructeur.
• L'utilisation de cet appareil est interdite aux enfants ainsi qu'à toute personne inexperte. Ne pas toucher la porte de la chambre de combustion, ni la vitre à cause des températures très élevées.
• Le constructeur ne s'estime pas responsable en cas de dommages éventuels dérivant d'une utilisation non conforme de l'appareil.

Allumage et fonctionnement

Ouvrir le robinet du conduit d'alimentation du gaz et, pour allumer la chaudière, appuyer sur la touche de l'interrupteur général (1 fig. 12).

Le réglage de la température de chauffage s'effectue en actionnant la poignée de chauffage qui possède une amplitude de 45° à 85°C (fig. 12). Vous pouvez contrôler la valeur de température choisie en consultant le thermomètre (fig. 12). Pour garantir le rendement optimal du générateur, il est conseillé de ne pas descendre au-dessous d'une température minimale de travail de 60°C: on évitera ainsi la formation éventuelle de condensation qui peut, avec le temps, détériorer le corps en fonte.

Si le brûleur ne s'allume pas, le voyant rouge du bouton de blocage s'allume (2 fig. 12). Appuyer sur le bouton pour que la chaudière se remette automatiquement en fonction.

Pour mettre la chaudière en arrêt, agir sur le bouton du sélecteur général (1 fig. 12).

L'aquastat de sécurité à réarmement manuel (6 fig. 12) se déclenche automatiquement, provoquant ainsi l'extinction immédiate du brûleur principal, lorsque la température dépasse 95°C. Pour pouvoir faire repartir la chaudière, il faut dévisser le capuchon noir et appuyer sur le petit bouton qui se trouve dessous (fig. 13).

L'intervention de ce dispositif de contrôle provoque le blocage de la vanne à gaz, en cas de retour des fumées à l'intérieur du local (3 fig. 12). Pour remettre en marche la chaudière, il faudra couper la tension au panneau de commande, dévisser le capuchon du thermostat placé au-dessous du tableau de bord et réactiver le bouton-poussoir (fig. 13). Dans le cas d'interventions fre-

1 Interrupteur général 2 Bouton-poussoir de réarmement 3 Dispositif de sécurité des fumées 4 Hydromètre 5 Thermomètre 6 Aquastat de sécurité 10 Robinet de vidange 11 Électrode de ionisation 15 Vanne gaz 16 Aquastat de réglage

Fig. 12

quentes du thermostat fumées, il faudra s'adresser aux S. A. V. pour un contrôle de la cheminée.

Contrôler périodiquement que l'hydromètre (4 fig. 12) affiche des valeurs de pression comprises entre 1-1,2 bar. Si la pression est inférieure à 1 bar, il est nécessaire de la rétablir. Si la pression est montée au-delà de la limite prévue, purger la partie en excès en actionnant la petite soupape de purge de l'un des radiateurs.

S'adresser exclusivement au personnel technique agréé.

Il est obligatoire d'effectuer le nettoyage et le contrôle de la chaudière à la fin de la saison de chauffage.

L'entretien préventif et le contrôle du bon fonctionnement des appareils et des systèmes de sécurité devront être effectués à la fin de chaque saison exclusivement par un personnel agréé.

Fig. 13

1 DESCRIPTION OF THE BOILER.... pag. 40 2 INSTALLATION.... pag. 43 3 CHARACTERISTICS pag. 45 4 USE AND MAINTENANCE.... pag. 47
