VA3113QT - Lave-vaisselle Atag - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Atag
Modèle	VA3113QT
Nombre de couverts standard	13
Hauteur (mm)	857 - 930
Largeur (mm)	596
Profondeur (mm)	571
Poids (kg)	37
Pression d'eau (MPa)	0,03 - 1,0
Alimentation électrique	Voir plaque signalétique (230 V / 50 Hz typique)
Programmes de lavage	Eco 55°, Auto 45-65°, Intensif 70°, Programme 1h, Verre 45°, Auto-nettoyage
Options	Express, Ouverture auto, Hygiène, Départ différé (1-24 h)
Capacité adoucisseur d'eau	Réglable 2:00 à 2:09 (dureté)
Compartiment à sel	Jusqu'à 630 g
Compartiment à liquide de rinçage	Oui, réglable de 1:00 à 1:05
Type de détergent	Poudre, liquide ou tablettes 3 en 1
Sécurité	Protection antidébordement, verrouillage de porte, sécurité enfants
Entretien courant	Nettoyage filtres, bras gicleurs, joint de porte, programme auto-nettoyage
Installation	Branchement eau froide ou chaude (max 70°C), évacuation, prise de terre
Raccordement électrique	Prise murale avec mise à la terre, ne pas utiliser de rallonge
Pièces détachées	Disponibles sur www.atag.nl
Réparabilité	Service après-vente agréé pour réparations électriques
Informations générales	Notice d'utilisation et d'installation séparée, 147 pages

FOIRE AUX QUESTIONS - VA3113QT Atag

Comment démarrer le lave-vaisselle Atag VA3113QT ?

Assurez-vous que la porte est fermée. Appuyez sur l'interrupteur Marche/Arrêt et maintenez-le enfoncé jusqu'à ce que l'afficheur s'allume. Sélectionnez un programme (Eco est présélectionné) et éventuellement une option. Fermez la porte pour lancer le cycle. Vérifiez que le robinet d'eau est ouvert.

Que faire si le lave-vaisselle affiche le code erreur F54 ?

Le code F54 indique une surcharge ou un problème de protection antidébordement. Coupez immédiatement l'arrivée d'eau et contactez le service après-vente. N'essayez pas de réparer vous-même.

Comment régler la dureté de l'eau sur le VA3113QT ?

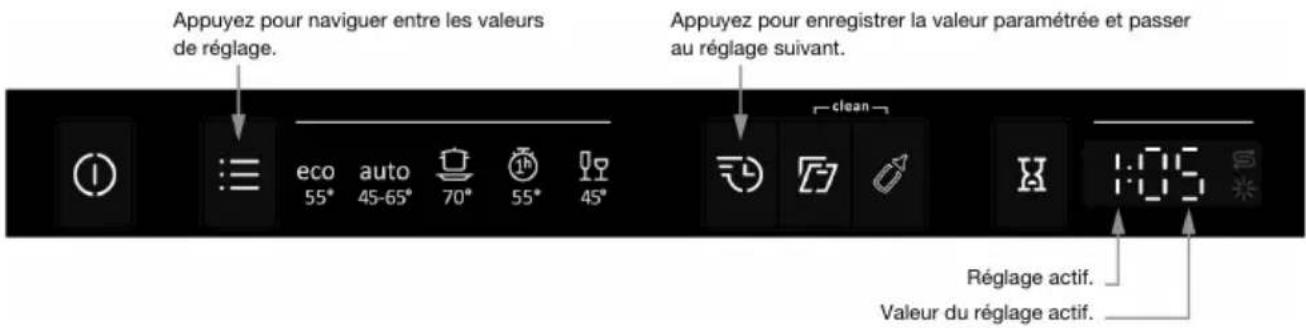

Ouvrez la porte, éteignez puis rallumez la machine. Dans les 10 secondes, maintenez enfoncés le sélecteur de programme et le bouton Express jusqu'à l'ouverture du menu. Naviguez avec les flèches pour trouver le réglage 2:00-2:09. Sélectionnez la valeur correspondant à la dureté de votre eau (ex: 04 pour 14-18°dH). Validez avec le bouton de programme.

Quand et comment ajouter du sel régénérant ?

Ajoutez du sel lorsque le témoin de sel s'allume. Dévissez le bouchon du compartiment à sel, placez l'entonnoir, versez environ 1 litre d'eau (uniquement la première fois), puis ajoutez jusqu'à 630 g de gros sel ou sel spécial lave-vaisselle. Essuyez les résidus et lancez immédiatement un programme pour éviter les taches de rouille.

Comment améliorer le séchage de la vaisselle ?

Utilisez l'option Ouverture auto qui ouvre la porte automatiquement en fin de cycle. Assurez-vous d'avoir assez de liquide de rinçage et augmentez son dosage si nécessaire (réglage 1:00 à 1:05). Chargez la vaisselle correctement pour permettre l'écoulement de l'eau. Laissez refroidir avant de décharger.

Quels programmes sont disponibles et que signifient-ils ?

Les programmes sont : Eco 55° (vaisselle normalement sale, meilleure efficacité énergétique), Auto 45-65° (détection automatique de saleté), Intensif 70° (vaisselle très sale, casseroles), Programme 1h (vaisselle peu sale, rapide avec option Express), Verre 45° (objets fragiles), Auto-nettoyage (nettoyage de la cuve).

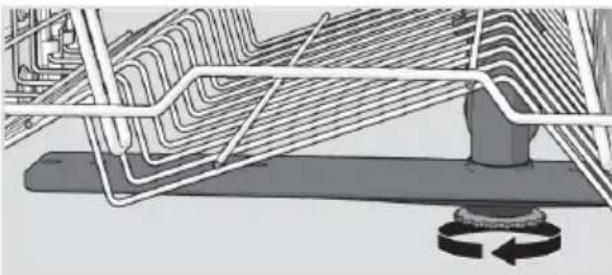

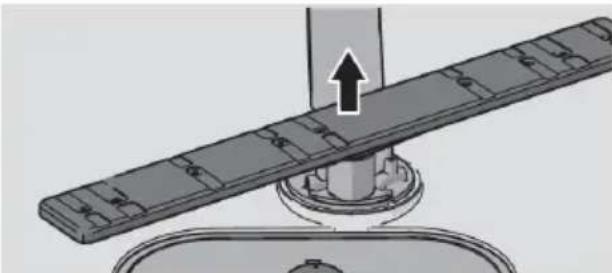

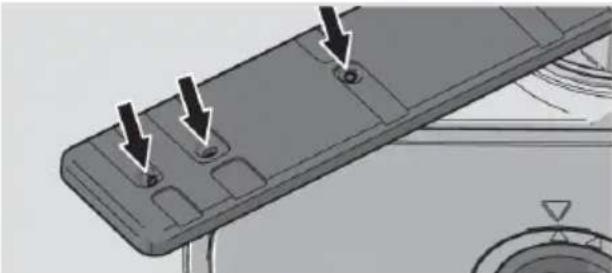

Comment nettoyer le filtre et les bras gicleurs ?

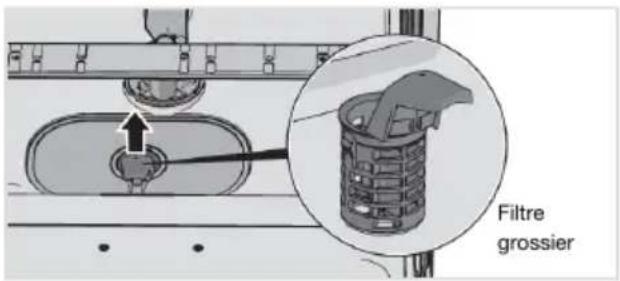

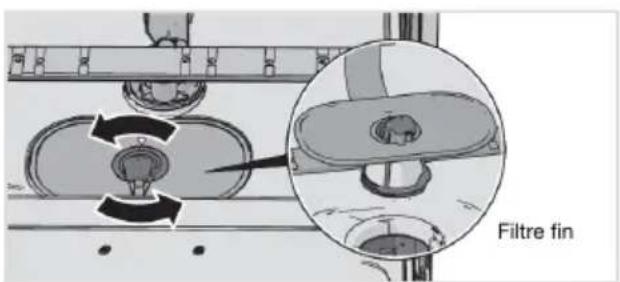

Retirez le filtre grossier en le soulevant par la poignée. Pour le filtre fin, tournez la poignée dans le sens inverse des aiguilles d'une montre et soulevez. Rincez les deux à l'eau claire. Pour les bras gicleurs, retirez-les en tirant vers le haut (inférieur) ou en dévissant (supérieur). Utilisez une épingle pour déboucher les orifices. Remontez le tout.

Peut-on utiliser des tablettes 3 en 1 ?

Oui, activez le réglage TAB (détergent 3 en 1) dans le menu (3:01). Cela désactive la distribution de liquide de rinçage et réduit la consommation de sel. Cependant, pour de meilleurs résultats, la notice recommande d'utiliser du détergent, du sel et du liquide de rinçage séparément. N'oubliez jamais de mettre du sel même avec les tablettes.

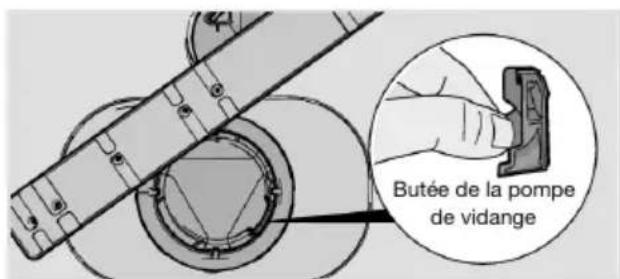

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez d'abord que le filtre grossier et le filtre fin ne sont pas obstrués. Nettoyez-les. Si l'eau persiste, la pompe de vidange est peut-être bloquée. Éteignez la machine, débranchez-la, retirez les filtres, écopez l'eau, puis retirez la butée de la pompe de vidange (pastille de couleur) et tournez manuellement la roue pour enlever les débris. Remettez tout en place.

Comment déchiffrer les messages d'erreur courants ?

Les codes principaux : F10 = surcharge (nettoyez la pompe de vidange), F11 = défaut vidange (vérifiez les filtres et le tuyau), F12 = défaut arrivée d'eau (ouvrez le robinet, nettoyez le filtre du tuyau), F52 = erreur niveau d'eau (nettoyez filtres), F54 = protection antidébordement (coupez l'eau, appelez le SAV). Appuyez sur un bouton pour effacer le message après correction.

MODE D'EMPLOI VA3113QT Atag

Le lave-vaisselle économise de l'énergie et de l'eau....

4 Consignes de sécurité

5. Installation.... 16

5StoChagrelvteHotelTrlasspoilheursrésultatsde

5Protection antidébordement.... 16

5Emballage....

5Élimination......

6 Avant le premier lavage

6Dureté de l'eau....

6Réglage Dureté les effectuer les réglages

6. Rajoutez du sel 18

7RéglezlaProduitderinçage......

7Rajoutezduproduitderinçage......

9 Chargement du lave-vaisselle duave...

9 Vaisselle fragile 22

9Le chargement affecte les résultats......

9Les paniers du lave-vaisselle......

9Panier supérieur....

10Panierinférieur....

12 Utilisation lave vaisselle etion des eaux...

12Ajoutez le détergent.... 33

13InterrupteurMarche/Arrêt......

13-Sélectionnezunprogramme

14-Sélectionnez une option......

15 Démonstration de gestes techniques et performances.

15-Énergétiques.... 36

15Arrêt ou modification d'un programme......

15Sivoussouhaitezajouterdelavaisselle.....

16Unefoisle

16Décharge

17Tableaud

18 Réglages

18Ouverture

20 Entretien

20Rajoutezc

20Rajoutezc

21Nettoyage

22Nettoyage

23Éliminezle

32 Installation

32Consigne

32Installatio

33Branchen

34Raccorde

35 Services a

36Donnéest

36Informatic

36Informatic

Installez le lave-vaisselle, voir le chapitre Installation. Puis ouvrez la porte et appuyez sur l'interrupteur Marche/Arrêt pour commencer à utiliser la machine.

La première fois que vous allumez le lave-vaisselle, il est important que vous choisissiez les bons réglages pour tenir de bons résultats de lavage. Voir le chapitre Avant le premier lavage.

Consignes de sécurité

• Lisez attentivement le mode d'emploi et conservez-le en lieu sûr!
• Nombre de couverts standards: 13
• N'utilisez jamais le lave-vaisselle pour un usage autre que ceux spécifiés dans ce mode d'emploi.
• Ne chargez pas la porte ou les paniers du lave-vaisselle avec autre chose que de la vaisselle.
• Ne laissez jamais la porte du lave-vaisselle ouverte, car quelqu'un pourrait trébucher dessus.
• Utilisez uniquement du détergent pour lave-vaisselle!
• Cettemachinepeutêtreutiliséeépardesenfantsàpartirde8ans etdespersonnesauxcapacitésphysiquesoumentalesréduites, souffrantdepertesdemémoireoudespersonnesmanquant d'expérienceetdeconnaissances. Cespersonnesdoiventutiliser lamachinesoussurveillanceoudisposerd'instructionsappropriéessurlamanièredel'utiliseretcomprendreleséventuels risquesencourus. Lenettoyagedelamachinenedoitpasêtre effectuépardesenfantssanssurveillance. Cettemachinepeutêtreutiliséeépardesenfantsàpartirde8ans etdespersonnesauxcapacitésphysiquesoumentalesréduites, souffrantdepertesdemémoireoudespersonnesmanquant d'expérienceetdeconnaissances. Cespersonnesdoiventutiliser lamachine sous surveillance ou disposer d'instructions appropriées sur la manière de l'utiliser et comprendre les éventuels risques encourus. Le nettoyagedela machine ne doit pas être effectué par desenfants sans surveillance. Cettemachinepeutêtreutiliséeépardesenfantsàpartirde8ans etdespersonnesauxcapacitésphysiquesoumentalesréduites, souffrantdepertesdemémoireoudespersonnesmanquant d'expérienceetdeconnaissances. Cespersonnesdoiventutiliser lamachine sous surveillance ou disposer d'instructions appropriées sur la manière de l'utiliser et comprendre les éventuels risques encourus. Le nettoyage de la machine ne doit pas être effectué par des enfants sans surveillance.
• Le remplacement de câbles électriques endommagés doit être confié à un électricien qualifié.
• Utilisez uniquement le lave-vaisselle pour nettoyer la vaisselle dans des environnements de type ménager. Tout autre usage est interdit.
• Ne placez jamais de vaisselle contenant des résidus de solvant dans le lave-vaisselle, car cela présenterait des risques d'explosion. Ne mettez pas non plus au lave-vaisselle des plats contenant des cendres, de la cire ou des lubrifiants.
• Surveillez les enfants. Ne les laissez pas utiliser le lave-vaisselle ou jouer avec. Soyez particulièrement vigilant lorsquela porte est ouverte car il peut rester du détergent à l'intérieur! Démarrez toujours le lave-vaisselle immédiatement après avoir ajouté le détergent.

Attention!

Les écouteaux et autres objets pointus doivent être pointés vers le bas dans le panier à couverts ou posés à l'horizontale dans les autres paniers.

Attention!

Les enfants doivent être surveillés: le détergent pour lave-vaisselle est corrosif!

Installation

Voir le chapitre Installation.

Stockage hivernal/transport

Entreposez le lave-vaisselle dans un lieu non exposé au gel, évitez les transports prolongés par températures très froides. Transportez le lave-vaisselle à la verticale ou à plat sur le dos.

Protection antidébordement

La protection antidébordement commence à pomper l'eau hors de la machine et coupe l'arrivée d'eau si le niveau d'eau dans le lave-vaisselle dépasse la norme. Si la protection antidébordement est déclenchée, F54 apparaît sur l'écran. Coupez l'arrivée d'eau et contactez le service après-vente le plus proche.

Emballage

L'emballage extérieur protège le produit pendant le transport. Le matériel d'emballage est recyclable. Séparez les différents matériaux d'emballage pour réduire l'utilisation des matières premières et les déchets. Votre concessionnaire peut récupérer l'emballage pour le recycler ou vous diriger vers le centre de recyclage le plus proche. L'emballage est composé des éléments suivants:

• Cartononduléfabriquéjusqu'à100%enmatièresrecyclées.
• Polystyrène expansé (EPS) sans chlore ou fluor ajouté. • Supports en bois non traité.
• Plastique de protection en polyéthylène (PE).

Élimination

Le lave-vaisselle est fabriqué et marqué en vue d'un recyclage.

Lorsque le lave-vaisselle arrive au terme de sa durée de vie utile, il doit être rendu hors d'usage avant mise à rebut. Tirez le câble d'alimentation et coupez-le aussi court que possible.

Contactez les autorités locales pour connaître le lieu et la méthode de recyclage adéquats pour le lave-vaisselle.

Pour de bons résultats de lavage, le lave-vaisselle doit fonctionner avec de l'eau douce (eau contenant peu de minéraux). L'eau calcaire laisse un dépôt blanc sur la vaisselle et le lave-vaisselle.

Contrôle de la dureté de l'eau

La dureté de l'eau est indiquée en degré allemand (°dH) ou en degré français (°fH).

Si ladureté de l'eau d'alimentation est supérieure à 6°dH (9°fH), l'eau doit être adoucie. Ce processus est effectué automatiquement par l'adoucisseur d'eau intégré. Pour que l'adoucisseur fonctionne à maximum de ses capacités, il doit être ajusté en fonction de la dureté de l'eau d'alimentation. Une fois que vous avez réglé l'adoucisseur d'eau, utilisez les doses de détergent et de liquide de rinçage adaptées à l'eau douce.

Vérifiez la dureté de l'eau auprès de votre réseau d'eau distribution.

Notez la dureté de l'eau :

Siladuretédel'eaudépasse50°dH(89°fH), nous recommandonsdebrancherunadoucisseur d'eauterne.

Augmentation de la consommation pendant la régénération

L'adoucisseur d'eau intégré du lave-vaisselle est régulièrement régénéré afin de conserver sa fonction. La régénération prolonge le programme de lavage et augmente la consommation d'énergie et d'eau. La fréquence de régénération de l'adoucisseur d'eau du lave-vaisselle dépend du réglage sélectionné.

Exemple : si le programme Eco est exécuté avec une dureté de l'eau de 14 °dH (25 °fH), l'adoucisseur d'eau est régénéré à intervalles réguliers (après 6 cycles de lavage), la consommation d'énergie augmentede0,015kWh, laconsommation d'eau augmentede2,3litresetladuréeduprogramme est prolongéede3minutes. Larégénérationesteffectuéependantle lavageprincipalduprogramme.

Attention!

L'eau calcaire laisse un dépôt blanc sur la vaisselle et à l'intérieur du lave-vaisselle. Il est donc important que vous sélectionniez le réglage correct pour l'adoucisseur d'eau ! Voir Dureté de l'eau dans le chapitre Réglages.

N'utilisez jamais le lave-vaisselle avec un compartiment à sel vide si la dureté de l'eau d'alimentation dépasse 6°dH (9°fH).

Réglez la dureté de l'eau

Le chapitre Réglages décrit comment régler l'adoucisseur d'eau.

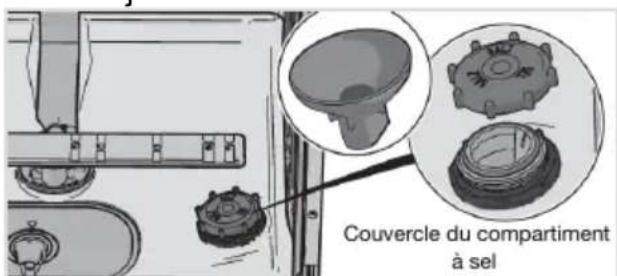

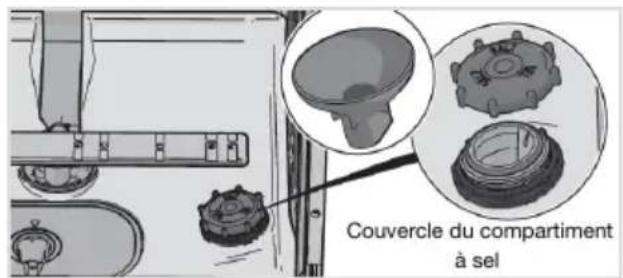

Rajoutez du sel

1. Dévissez le couvercle du compartiment à sel.
2. Placez l'entonnoir livré avec le lave-vaisselle dans l'orifice de remplissage du compartiment de sel. Versez d'abord environ 1 l d'eau.
3. Ajoutez ensuite le sel, au maximum 630 grammes, jusqu'à ce que le compartiment soit plein. Utilisez du gros sel ou du sel spécial lave-vaisselle. 4. Essuyez l'excédent de sel afin de pouvoir revisser fermement le bouchon.

Pour éviter le risque de taches de rouille, lancez un programme de lavage immédiatement après avoir ajouté du sel.

Réglez le produit de rinçage

Le chapitre Réglages décrit le réglage de la dose de liquide de rinçage.

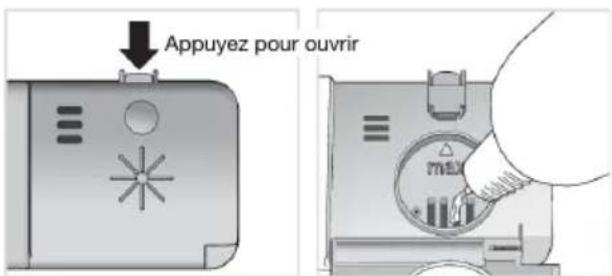

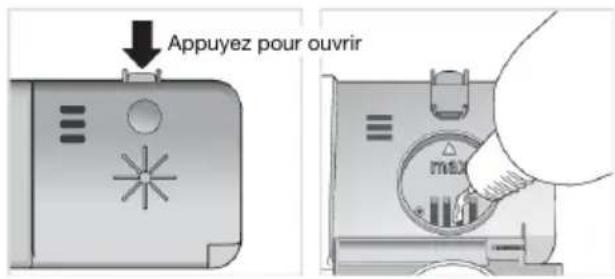

Rajoutez du produit de rinçage

Le séchage est plus rapide et le résultat meilleursi vous utilisez un produit derinçage. Vous pourrez également obtenir un meilleur résultat delavage de la vaisselle et des plats impeccable et sans taches.

1. Ouvrez le couvercle du compartiment du liquide de rinçage.
2. Ajoutez avec précaution du produit de rinçage jusqu'au niveau portant la marque max. 3. Essuyez les éventuelles éclaboussures de liquide de rinçage autour du compartiment. 4. Fermez solidement le couvercle.

Lave-vaisselle économise de l'énergie et de l'eau

Lors de l'utilisation du lave-vaisselle dans une résidence, la consommation d'énergie et d'eau est généralement moindre que pour le lavage de la vaisselle à la main.

Nerincez pas à l'eau courante

Ne rincez pas la vaisselle sous le robinet car cela augmente la consommation d'énergie et d'eau. Éliminez simplement un maximum de restes de nourriture avant de charger le lave-vaisselle.

Choisissez un détergent vert

Lisez la déclaration relative à la protection de l'environnement sur l'emballage!

Une quantité excessive de détergent, de produit rinçage et de sel peut nuire à l'efficacité du lavage et entraîne également un impact plus important sur l'environnement.

Utilisez la lave-vaisselle lorsqu'il est complètement chargé

Pour économiser de l'énergie et de l'eau, attendez que le lave-vaisselle soit plein avant de lancer un programme (voir le nombre de couverts standard).

Utilisez des programmes à basse température

Si la vaisselle n'est pas trop sale, vous pouvez choisir un programme utilisant une température plus basse.

Sélectionnez le programme de lavage–eco

Ce programme est approprié pour le lavage de vaisselle normalement sale et présente la meilleure efficacité en termes de consommation combinée d'énergie et d'eau. Ce programme est utilisé pour évaluer la conformité à la législation de l'UE concernant l'écoconception.

Le programme de lavage est conçu pour laver avec efficacité en utilisant autant peu d'énergie et d'eau que possible. Le programme lave à basse température pendant un long moment.

Sélectionnez l'option-ouvertureauto

Vous obtiendrez de meilleurs résultats des séchages si vous utilisez l'option Ouverture auto qui ouvre automatiquement la porte du lave-vaisselle. Attendez que le lave-vaisselle indique que le programme est terminé et que la vaisselle ait refroidi avant de décharger le lave-vaisselle. (Si le lave-vaisselle est intégré, les meubles adjacents doivent être résistants à la condensation émise par le lave-vaisselle.)

Raccordez à l'arrivée d'eau froide

Branchez le lave-vaisselle sur l'arrivée d'eau froide si le bâtiment est chauffé au fioul, à l'électricité ou au gaz.

Branchement de l'arrivée d'eau chaude

Branchez le lave-vaisselle sur l'arrivée d'eau chaude (max. 70°C) si le bâtiment utilise un chauffage écoénergétique tel que le chauffage urbain, l'énergie solaire ou géothermique. Un raccordement à l'eau chaude réduit la durée du programme et la consommation d'électricité.

Remarque

Nedépassez pas la température autorisée de l'arrivée d'eau. Certains matériaux utilisés dans certains ustensiles de cuisson ne peuvent pas résister à une forte chaleur.

Vaisselle fragile

Certains ustensiles ne sont pas lavables au lave-vaisselle. Il peut y avoir plusieurs raisons à cela. Certains matériaux ne peuvent supporter une chaleur trop intense, d'autres risquent d'être endommagés par le détergent.

Faites preuve de prudence avec, par exemple, les objets faits à la main, les décorations fragiles, le cristal/laverrerie, les objets en argent, cuivre, étain, aluminium, bois et plastique. Recherchez le marquage «Lavable en lave-vaisselle».

Le chargement affecte les résultats

Chargez soigneusement la vaisselle afin d'obtenir les meilleurs résultats de lavage et de séchage avec une consommation minimale d’énergie et d'eau. Donnez à votre lave-vaisselle les meilleures conditions possibles pour atteindre et laver toutes les surfaces et pour sécher la vaisselle aussi efficacement que possible.

- Toutes les surfaces sales doivent être orientées vers l'intérieure et vers le bas!

- Ne placez pas les plats les uns sur les autres ou les uns dans les autres.

- Placez les articles incurvés, tels que les tasses, de sorte que l'eau de rinçage puisse s'écouler. Cela est également important pour les objets en plastique.

- Vérifiez que les petits objets ne risquent pas de tomber à travers le panier du lave-vaisselle; placez-les dans le panier à couteaux.

Remarque

Vérifiez que les bras égoutteurs peuvent tourner.

Les paniers du lave-vaisselle

Le lave-vaisselle est équipé d'un panier supérieur et d'un panier inférieur avec panier à couverts.

L'apparence des paniers peut varier en fonction de la configuration du lave-vaisselle.

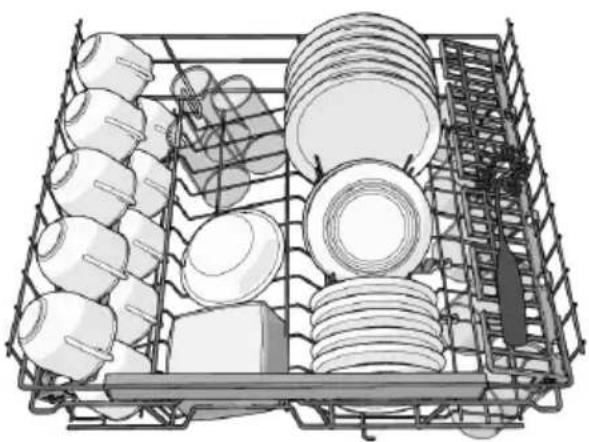

Panier supérieur

Placez les verres, les tasses, les bols, les petites assiettes et les soucoupes dans le panier supérieur. Toutes les surfaces sales doivent être orientées vers l'intérieur et vers le bas! Placez les verres à pied sur les supports pour verres à pied et les couteaux dans le porte-couteaux sur la droite (le cas échéant).

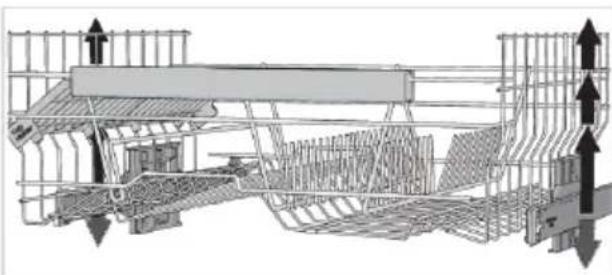

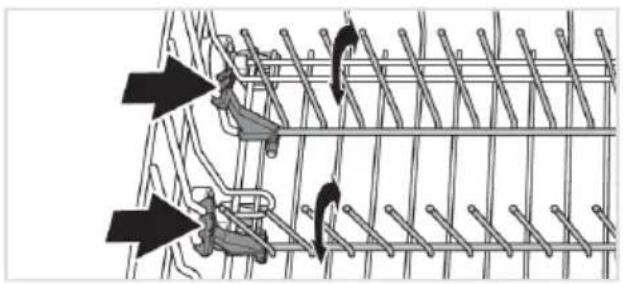

Élévation et abaissement du panier supérieur

1. Sortez le panier supérieur.
2. Saisissez les côtés du panier supérieur de deux mains et soulevez-le.
3. Soulevez plusieurs fois le panier avec les deux mains pour changer sa position. (Le panier supérieur peut être réglé sur trois positions.) Lorsque le panier supérieur est en position élevée, il retourne à la position basse. Notez que les deux côtés du panier doivent toujours être réglés à la même hauteur.

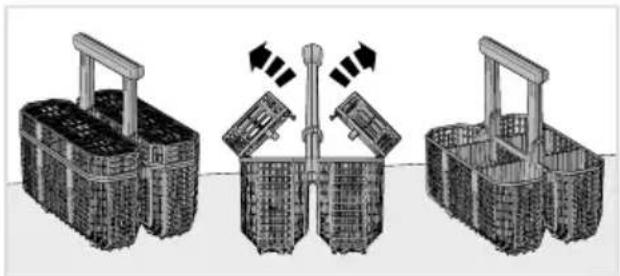

Panier à couverts avec couvercle

Le couvercle du panier à couverts peut être retiré.

Le panier à couverts est flexible et peut être séparé en deux parties, qui peuvent ensuite être fixées sur le côté du panier inférieur.

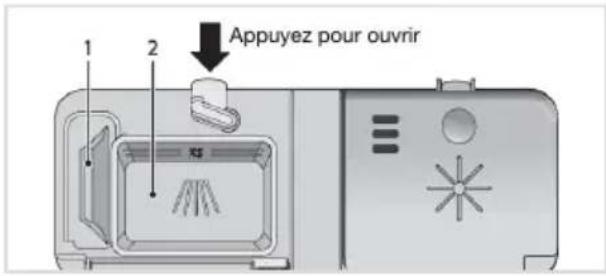

Ajoutez le détergent

1. Compartiment à détergent de prélavage
2. Compartiment à détergent du lavage

La quantité de détergent varie selon la dureté de l'eau.

Suivez les instructions figurant sur l'emballage du détergent. Ce lave-vaisselle est équipé d'un adoucisseur d'eau. Il convient donc d'utiliser des doses de détergent et de produit de rinçage adaptées à l'eau douce.

Une quantité excessive de détergent peut nuire à l'efficacité du lavage et entraîne également un impact plus important sur l'environnement.

Le compartiment à détergent doit être sec quand vous ajoutez le détergent. Il y a un compartiment pour le prélavage et un autre pour le lavage principal. Si vous utilisez des détergents pour lave-vaisselle en poudre et liquides, ajoutez une petite quantité de détergent dans le compartiment de prélavage. Contactez le fabricant du détergent si vous avez des questions sur le détergent.

Remarque

Utilisez uniquement du détergent pour le lave-vaisselle! N'utilisez pas de lessive liquide pour le linge car la mousses qui se forme empêche le lave-vaisselle de fonctionner correctement.

Tablettes pour lave-vaisselle

En cas de difficulté à fermer le couvercle du distributeur, coupez la tablette en deux. Le détergent risque de ne pas être libéré correctement si le couvercle est trop serré et ne s'ouvre pas correctement.

Remarque

Lestablettespourlave-vaissellenesontpasrecommandéespourlesprogrammescourts(moins de75minutes). Utilisezdepréférencedudétergentpourlave-vaisselleenpoudreouliquide.

Détartrant tout-en-1

Il existe de nombreux types de détergents Tout-en-1 sur le marché. Lisez attentivement les instructions de ces produits.

Chapitre Réglages décrit comment activer TAB (détergent 3 en 1). Notez que du sel doit être mis dans le compartiment à sel. Si vous n'êtes pas satisfait des résultats du lavage ou du séchage, désactivez le réglage TAB (détergent 3 en 1) et remplissez du sel, de détergent et de produit de rinçage. Voir le chapitre Avant le premier lavage.

Remarque

Les meilleurs résultats du lavage et des séchages sont obtenus en utilisant un détergent normal pour lave-vaisselle avec un produit de rinçage et du sel distribués séparément.

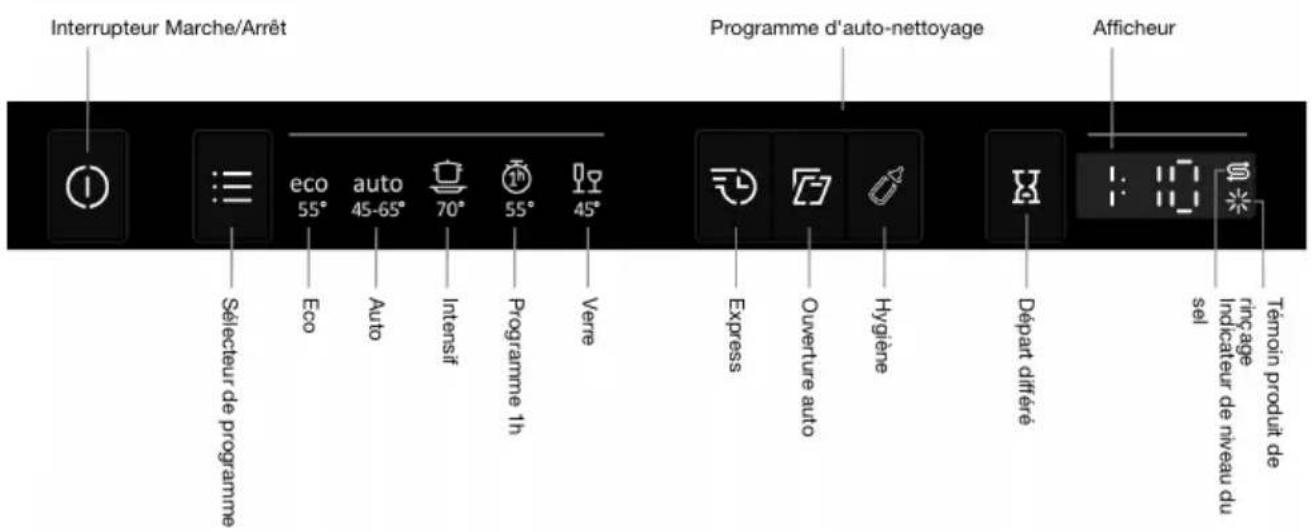

① Interrupteur marche/arrêt

Appuyez sur l'interrupteur d'alimentation secteur et maintenez-le enfoncé jusqu'à ce que l'afficheur s'allume. Vérifiez également que le robinet d'eau est ouvert.

Choisissez un programme convenant au type de vaisselle et à son degré de salissure. Eco est toujours présélectionné.

Appuyez sur le sélecteur de programme une ou plusieurs fois jusqu'à ce que le symbole du programme souhaité soit activé.

Éco

55° Eco

Ce programme est approprié pour le lavage de vaisselle normalement sale et présente la meilleure efficacité en termes de consommation combinée d'énergie et d'eau. Ce programme est utilisé pour évaluer la conformité à la législation de l'UE concernant l'écoconception.

45-65° Auto

Le lave-vaisselle détecte le degré de salissure de la vaisselle et ajuste la consommation d'eau et la température en conséquence. Lorsque la machine vient d'être installée, le programme doit être utilisé cinq fois avant d'être parfaitement adapté et de produire le meilleur résultat.

45-65°

Rapide & Intensif (Auto + Express) est un programme efficace qui permet d'éliminer les restes légèrement desséchés. (Ce programme n'est pas destiné aux aliments brûlés, par exemple dans les plats à four.)

Intensif

Il est également idéal en cas d'exigences très élevées en matière d'hygiène, par exemple pour le lavage de biberons et de planches à découper.

Un programme à haute température permettant de dissoudre la graisse sur de la vaisselle très sale, notamment les plats, casseroles et cocottes. Si ces ustensiles n' remplissent pas entièrement le ve-vaisselle, il est possible d'ajouter des assiettes ou d'autres articles.

55°

PROGRAMME1H

Un programme rapide qui permet d'éliminer les restes légèrement desséchés. (Ce programme n'est pas destiné aux aliments brûlés, par exemple dans les plats à four.)

EncombinaisonavecExpress, leprogrammeserapluscourt(15minutes).

1) Duréedprogramme90minutes.

Verre

Un programme de lavage doux à basse température pour le lavage d'objets fragiles en cristal/verre. N'oubliez pas d'utiliser une petite quantité de détergent et de placer les objets de sorte qu'ils ne risquent pas de se toucher pendant le lavage. Voir également Vaisselle fragile dans le chapitre Chargement du lave-vaisselle. Les objets en porcelaine qui viennent d'être utilisés et sans rester secs peuvent aussi être lavés avec ce programme.

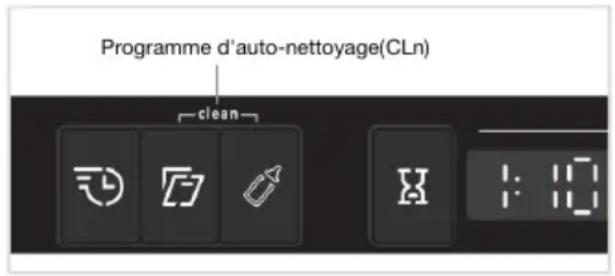

Programmé d'auto-nettoyage

Programme d'autonettoyage pour le nettoyage hygiénique de la cuve du lave-vaisselle, des bras gicleurs et des tuyaux gicleurs.

Ce programme peut être exécuté (sans vaisselle dans la machine) en utilisant un détergent normal pour lave-vaisselle ou de l'acide citrique. Des nettoyants spéciaux pour lave-vaisselle sont aussi disponibles sur le marché. Pour l'élimination des dépôts de tartre, voir Cuve du lave-vaisselle dans le chapitre Entretien et maintenance.

Maintenez enfoncés les boutons d'option pour Programme d'auto-nettoyage afin d'activer le programme. Programme d'auto-nettoyage démarre lorsquela porte est fermée.

Sélectionnez une option

Pour sélectionner une option, appuyez sur l'un des boutons d'option jusqu'à ce que l'option soit activée. Les options disponibles varient selon les programmes et certaines options ne peuvent pas être combinées (les options disponibles sont légèrement lumineuses).

Cette option réduit la durée du programme. Mais consomme plus d'énergie et d'eau.

Ouvertureauto 2)

La porte du lave-vaisselle s'ouvre automatiquement, ce qui permet d'obtenir de meilleurs résultats de séchage. Attendez que le lave-vaisselle indique que le programme est terminé et que la vaisselle ait refroidi avant de décharger le lave-vaisselle. (Si le lave-vaisselle est intégré, les meubles adjacents doivent être résistants à la condensation émise par le lave-vaisselle.)

La durée de séchage pour l'option Ouverture auto varie d'un programme à l'autre.

Remarque

Pour obtenir des résultats de séchage optimaux, ne fermez pas la porte avant que la phase de séchage soit terminée et que la machine soit arrêtée automatiquement.

L'option Ouverture auto est pré-sélectionnée pour certains programmes.

Attention!

La porte du lave-vaisselle ne doit pas être bloquée ou fermée lorsqu'elle s'ouvre automatiquement. Ceci risquerait d'endommager le verrou de la porte. Attendez au moins 5 minutes avant de fermer la porte.

Hygiène

Cette option est destinée aux cas d'exigences élevées en matière d'hygiène, par exemple, pour les biberons et les planches à découper. La température est augmentée à la fois pour le lavage principal et pour le rinçage final.

Départ différé

Lorsque vous sélectionnez Départdifféré, le lave-vaisselle démarre 1-24 heures après que vous avez fermé la porte.

1. Appuyez une seule fois sur le bouton pour activer Départ différé. Appuyez plusieurs fois sur le bouton, ou maintenez-le enfoncé, pour définir le nombre d'heures au bout duquel le programme devra démarrer.
2. Fermez la porte. La machine affiche le compte à rebours heure par heure et démarre lorsqu'il est arrivé à son terme.

Si vous souhaitez annuler l'option Départ différé, ouvrez la porte puis appuyez sur l'interrupteur Marche/Arrêt et maintenez-le enfoncé jusqu'à ce que l'afficheur s'éteigne.

Démarrage du lave-vaisselle

Fermez la porte pour démarrer le lave-vaisselle. Si l'interrupteur Marche/Arrêt est activé, le lave-vaisselle démarre automatiquement lorsque la porte est fermée.

Temps restant

Une fois que vous avez choisi un programme et des options, le temps du programme lors de la dernière utilisation est affiché.

Arrêt ou modification d'un programme

Pour changer de programme après le démarrage du lave-vaisselle, ouvrez la porte, puis appuyez sur l'interrupteur Marche/Arrêt et maintenez-le enfoncé jusqu'à ce que l'afficheur s'éteigne. Ajoutez du détergent si le couvercle du distributeur de détergent s'est ouvert. Appuyez ensuite sur l'interrupteur Marche/Arrêt, choisissez un nouveau programme et fermez la porte.

Si vous souhaitez ajouter de la vaisselle

Ouvrez la porte. Le lave-vaisselle s'arrête automatiquement. Ajoutez la vaisselle et fermez la porte. Après un instant, le lave-vaisselle poursuit le programme.

Silelave-vaisselleestéteintenraisond'unepannedecourant

Si le programme de lavage ne s'est pas terminé, le programme interrompu se poursuit lorsque l'électricité est rétablie.

Remarque

Pendant le séchage, le programme s'interrompt si l'électricité est coupée ou si la porte reste ouverte plus de 2 minutes.

Une fois le programme terminé

Le lave-vaisselle s'éteint automatiquement après la fin du programme. Fermez le robinet d'eau après chaque utilisation.

Comment obtenir les meilleurs résultats des échantillons

• Chargez entièrement le lave-vaisselle.
• Placez les articles incurvés, tels que les tasses, de sorte que l'eau de rinçage puisse s'écouler. Cela est également important pour les objets en plastique.
• Rajoutez du produit de rinçage ou augmentez son dosage. • Activez l'option Ouverture auto.
• Laissez la vaisselle refroidir avant de décharger le lave-vaisselle.

Déchargement du lave-vaisselle

La porcelaine chaude est fragile. Laissez la vaisselle refroidir dans le lave-vaisselle avant de la sortir.

Déchargez d'abord le panier inférieur afin d'éviter que les gouttes d'eau du panier supérieur ne tombent sur la vaisselle dans le panier inférieur.

Tableau des programmes

-Programme	Détergent, compartiment1/2 (ml)	-Options	Prélavages	Lavageprincipal	rinçages	Rinçagefinal	Nombredévaleursdeconsommation 1)
							Duréedulavage(approx.h:min)	Consomma-tionélectrique(approx.,enkWh)	Conso.d'eau(L)
Eco^2)		Ouvertureau-to---/25							9,90,773:2548°C255°C0
		Ouvertureau-to---/25Auto							9-180,9-1,52:10-2:5065°C2-350-65
									115e5t,sj62:5570°C270°C210/25
								---/25Prograt	90,8te:0065°C255°C-
								---/20Verr	8,50,71:4050°C245°C-

1) La consommation dépend de la température de l'eau de distribution, de la température ambiante, de la quantité de vaisselle, des fonctions supplémentaires utilisées, etc. Les valeurs pour le programme Eco sont exactes, les autres sont mentionnées uniquement à titre indicatif. 2) Ce programme est approprié pour le lavage de vaisselle normalement sale et présente la meilleure efficacité en termes de consommation combinée d'énergie et d'eau. Ce programme est utilisé pour évaluer la conformité à la législation de l'UE concernant l'écoconception.

Ouverture du menu des réglages:

1. Commencez par ouvrir la porte. Arrêtez la machine. Appuyez sur l'interrupteur Marche/Arrêt et maintenez-le enfoncé jusqu'à ce que l'afficheur s'allume.
2. Dansles10secondes: -appuyezsurlesélecteurdeprogrammeetleboutond'optionExpresset maintenez-lesenfoncésjusqu'acequelemenudesréglagess'ouvre.
3. L'afficheur ouvre le menu des réglages (réglage actuel avec la valeur actuellement utilisée). (Quittez le menu en le parcourant ou en appuyant sur l'interrupteur Marche/Arrêt.)

Navigation dans le menu des réglages:

Vous pouvez ensuite effectuer les réglages suivants:

		OptionsRéglages
1.çage		Règleladosedeproduitderinçagedispensée. 1:00-1:05Augmentezledosagedeproduitderinçage:•Silavaisselleprésentedesmarquesd'eau.Diminuezledosageduproduitderinçage:•Silavaisselleprésenteunepelliculecollante blanche/bleue.•Silavaisselleportedestraces.•Accumulationdemousse.Sil'eauesttrèsdouce, leproduitderinçagepeutêtrediluédansl'eauselon unratiode50:50.Présélectionnéàl'usine:05	Produitderi

Suitedetableau dela page précédente

		OptionsRéglages
		2:00-2:09Duretédel'eaufementdel'adoucisseurd'eau.Sélectionnezunré-glageenfonctiondeladuretédel'eaud'alimentation.Ilestimportantqueceréglagesoitcorrect!
	N'oubliezpasdemettreduseldanslecompartimentàselaprèsavoirréglél'adoucisseurd'eauentre2:01-2:09.Siladuretédel'eaud'alimentationestinférieureà6°dH(9°fH),sélectionnez2:00.L'adoucisseurd'eauestdés-activéetleseln'estpasnécessaire.Présélectionnéal'usine:04
3.	TAB(détergent3en1)	3:00(Arrêt)3:01(Marche)	Vouspouvezactiverceréglagequandvousutilisezledétergent3en1.Lesprogrammesdelavages'adaptentautomatiquementpourfournirlesmeilleursrésultatspossiblesdelavageetdeséchageachaquefois.Siceréglageestactivé,ilestinutiléd'ajouterduproduitderinçage,cetteoptiondésactivantladistributionduproduitderinçage.Ellepermetégalementderéduirelaquantitédeselajoutéeall'adoucisseurd'eau.Notezqueduseldoitêtremisdanslecompartimentàsel.Pourdebonsrésultats,ilestessentieldevérifierqueltypedétergentoudetablette3en1estleplusappropriédansvotrecas!Lisezattentivementlesinstruc-tionsfigurantsurl'emballagedesproduitsutilisés.Respectezscrupuleusementlesinstructionsetindicationsfigurantsurl'emballagedudétergent.

Rajoutez du produit de rinçage

Lorsque la quantité de produit de rinçage est insuffisante, le symbole ci-dessus s'allume sur l'afficheur.

Après le remplissage, le symbole peut mettre un certain temps à disparaître.

1. Ouvrez le couvercle du compartiment du liquide de dérinçage.
2. Ajoutez avec précaution du produit de rinçage jusqu'au niveau portant la marque max. 3. Essuyez les éventuelles éclaboussures de liquide de rinçage autour du compartiment.
3. Fermez solidement le couvercle.

Rajoutez du sel

Lorsque la quantité de sel est insuffisante, le symbole ci-dessus s'allume sur l'afficheur.

Après le remplissage, le symbole peut mettre un certain temps à disparaître.

1. Dévissez le couvercle du compartiment à sel.
2. Placez l'entonnoir livré avec le lave-vaisselle dans l'orifice de remplissage du compartiment de sel. (Seule de l'eau est nécessaire la première fois.)
3. Ajoutez ensuite le sel, à maximum 630 grammes, jusqu'à ce que le compartiment soit plein. Utilisez du gros sel ou du sel spécial lave-vaisselle. 4. Essuyez l'excédent de sel afin de pouvoir resserrer fermement le bouchon.

Attention!

Pour éviter le risque de taches de rouille, lancez un programme de lavage immédiatement après avoir ajouté du sel.

Neversezjamaisdedétergentdanslecompartimentàsel. Celadétruitl'adoucisseurd'eau!

Filtre grossier

Le filtre à grosses mailles recueille les particules de nourriture trop grosses pour la pompe d'évacuation. Videz le filtre grossier si nécessaire.

1. Soulevez le filtre grossier en le tenant par la poignée.
2. Videz le filtre grossier. N'oubliez pas de le remettre en place!

Filtrefin

Les débris qui s'accumulent sur le filtre fin sont automatiquement trincés lors de chaque lavage. Nettoyez le filtre fin selon les besoins.

1. Tournez la poignée dans le sens inverse des aiguilles d'une montre.
2. Soulevez le filtre à la verticale en le tenant par la poignée. Retirez le filtre grossier pour nettoyer le filtre fin.
3. Remettez les filtres en procédant dans l'ordre inverse. En remettant en place le filtre fin, vérifiez l'absence de jeu entre les bords.
4. Verrouillez le filtre en tournant la poignée dans le sens des aiguilles d'une montre jusqu'en butée. La poignée doit pointer directement vers l'extérieur du lave-vaisselle.

Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place.

Remarque

L'efficacité du lave-vaisselle peut être affectée si le filtre fin et le filtre grossier ne sont pas mis en place correctement. Le lave-vaisselle ne doit pas être utilisé sans les filtres!

Nettoyage des bras gicleurs

Il peut arriver que les orifices et les roulements à billes soient obstrués. Retirez tous les débris à l'aide d'une épingle ou d'un objet similar. Les bras gicleurs ont aussi des orifices en dessous.

Pour faciliter le nettoyage, vous pouvez lever les bras gicleurs. N'oubliez pas de les remettre fermement en place plus tard.

Bras gicleur inférieur

- Pour retirer le bras gicleur inférieur, tirez-le vers le haut.

Bras-gicleur supérieur

1. Sortez le panier supérieur.
2. Pour retirer le bras gicleur du panier supérieur, dévissez les roulements à billes du bras gicleur en les tournant dans le sens antihoraire.

Porte et joint de porte

Ouvrez la porte. Nettoyez régulièrement les côtés et le joint de la porte à l'aide d'un chiffon légèrement humide. Nettoyez le joint au niveau du bord avant inférieur du lave-vaisselle à l'aide d'une brosse à vaisselle.

Afficheur et boutons

Maintenez l'afficheur et les boutons propres. Si nécessaire, essuyez-les avec un chiffon sec ou légèrement humide. N'utilisez jamais de produits de nettoyage, ils risqueraient de rayer la surface.

Éteignez le lave-vaisselle à l'aide de l'interrupteur Marche/Arrêt lors du nettoyage des boutons afin d'éviter toute activation accidentelle.

La cuve en acier inoxydable du lave-vaisselle est maintenue propre par une utilisation normale (lorsqu'elle est utilisée régulièrement).

Si l'eau est calcaire, le lave-vaisselle est susceptible de s'entartrer. Dans ce cas, lancez le programme d'auto-nettoyage avec deux cuillères à soupe d'acide citrique dans le compartiment à détergent (sans charger le lave-vaisselle). Des nettoyants spéciaux pour lave-vaisselle sont aussi disponibles sur le marché.

Déblocage de la pompe de vidange

Si le lave-vaisselle contient encore de l'eau une fois le programme terminé, la pompe de vidange est peut-être bloquée par des objets. Ces blocages sont faciles à éliminer.

1. Éteignez la machine à l'aide de l'interrupteur d'alimentation. Débranchez-la de la prise murale.
2. Retirez le filtre grossier et le filtre fin.
3. Écopez l'eau de la cuve du lave-vaisselle.
4. Pour inspecter la pompe de vidange, retirez la butée de couleur à la droite de l'orifice de vidange.
5. Tournez à la main la roue de la pompe située derrière la butée de la pompe de vidange. Retirez prudemment tous les objets.
6. Remettez en place la bouchée de la pompe de vidange avec le filtre grossier et le filtre fin.
7. Rebranchez le lave-vaisselle.

Si le lave-vaisselle ne fonctionne toujours pas, mais émet un bruit sourd, la protection anti-débordement a été activée.

• Coupez l'arrivée d'eau. • Débranchez l'appareil de la prise murale. • Appelez le service après-vente.

Remarque

N'oubliez pas de remettre en place la bouchée de la pompe de vidange.

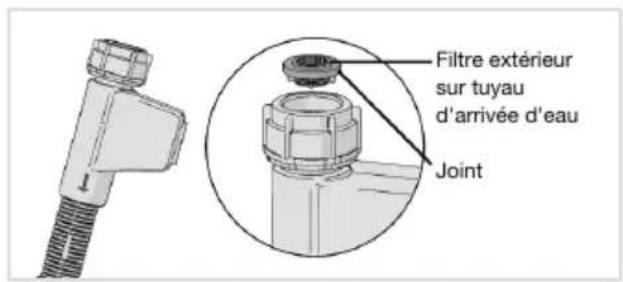

Débouchage du filtre du tuyau d'arrivée d'eau

Si l'arrivée d'eau contient de petites particules, le filtre extérieur du tuyau d'arrivée d'eau risque d’être colmaté, ce qui entraîne l'affichage du message : Défaut arrivée d'eau.

1. Éteignez la machine à l'aide de l'interrupteur d'alimentation secteur et débranchez-la de la prise murale. 2. Fermez le robinet d'eau.

Entretien et maintenance

1. Dévissez le tuyau d'arrivée d'eau.
2. Retirez prudemment le filtre extérieur du tuyau d'arrivée et nettoyez-le.
3. Remettez le filtre en place et vérifiez que le joint est correctement positionné.
4. Vissez fermement le tuyau d'arrivée d'eau.
5. Branchez la machine sur la prise murale et ouvrez le robinet d'eau. Laissez la pression se stabiliser pendant un moment et vérifiez que la connexion est étanche.

cheur		ActionMessaged'erreursurl'affi-
	SurchargeF10	Nettoyezlapompedevidange.VoirlechapitreEntretienet maintenance.Sileproblèmepersiste,appelezleserviceaprès-vente.
	DéfautvidangeF11	Consultez«llrestedel'eaudanslelave-vaisselle»dansletableau«Problème»ci-dessous.Sileproblèmepersiste,appelez leserviceaprès-vente.
	Défautarrivéed'eauF12	Vérifiezquelerobinetd'eauestouvert.Vérifiezquelefiltreextérieursurletuyaud'arrivée'eaun'estpascolmaté.VoirDébou-chagedufiltredutuyaud'arrivée'eaudanslechapitreEntretien etmaintenance.Sileproblèmepersiste,appelezleserviceaprès-vente.
		Fermezlerobinetd'eauatappelezleserviceaprès-vente.Fuiteélectrovannealin
	Erreurniveaud'eauF52	Nettoyezlefiltregrossieretlefiltrefin.Vérifiezquelefiltreextérieur surletuyaud'arrivée'eaun'estpascolmaté.Sileproblème persiste,appelezleserviceaprès-vente.
		Fermezlerobinetd'eauatappelezleserviceaprès-vente.SurchargeF54
		Appelezleserviceaprès-vente.DéfautpompecyclageF56

Appuyez sur un bouton quelconque pour effacer le message d'erreur.

		ActionCausespossiblesProblème
Lesboutonsneréagissentpas lorsqu'ilssontactionnés.	Vousavezappuyésurlesbou-tonstroptôtaprèsl'ouverturede laporte.	Attendezuninstantavantderé- essayer.
	Lesboutonssontsales.	Essuyez-lesàl'aided'unchiffon propre,secoulégèrementhu-mide.
	Laporteestfermée.	Ouvrezlaporte.Lesboutonsne réagissentquelorsquelaporte estouverte.

Suivez le tableau de la page précédente

		ActionCausespossiblesProblè
Impossibledefermerlaporte.	Lespaniersnesontpasplacés correctement.	Vérifiezquelespanierssont correctementplacésàl'horizon-tale.
		Vérifiezquelavaissellen'em-pêchepaslespaniersdeglisser correctementàleurplace.
	Leverroudeportenes'en-clenchepasetneverrouillepas laporte.	Vérifiezleverroudelaporte.S'il nes'estpasenclenchéetn'a pasverrouillélaporte,ouvrezla porte.Appuyezsurleboutondel'optionOuvertureautojusqu'àce qu'ilsemetteàclignoter.Atten-dezqu'ilcessedeclignoter(60 secondes).Fermezlaporte.Vérifiezqueleverroudeporte s'enclencheetlaverrouille.

Suites d'étapes au delà la page précédente

		ActionCausespossiblesProblème
Lelave-vaissellenedémarre pas.	tement.	Vérifiez.Laporten'estpasferméecorrec-
	Vousavezouvertlelave-vais-sellepourajouterd'autresplats pendantqu'unprogrammeest encours.	Fermezlaporteetattendez.Aprèsuninstant,lelave-vais-sellepoursuitleprogramme.
	Leverroudeportenes'estpas enclenchéetneverrouillepas laporte.	Vérifiezleverroudelaporte.S'il nes'estpasenclenchéetn'a pasverrouillélaporte,ouvrezla porte.Appuyezsurleboutondel'op-tionOuvertureautojusqu'àce qu'ilsemetteàclignoter.Atten-dezqu'ilcessedeclignoter(60 secondes).Fermezlaporte.Vér- rifiezqueleverroudeporte s'enclencheetlaverrouille.
		Vérifiez.Unfusible/coupe-circuitasauté.
	laprisemurale.	Vérifiez.Lafichen'estpasbranchéesur
		Vérifiez.Lerobinetd'eauestfermé.
		Vérifiez.Débordements/fuites.
	Unvrombissement(lapompe devidange)estémisparlelave-vaisselleetnes'arrêtepas lorsquel'interrupteur Marche/ArrêtestsurArrêt.	Fermezlerobinetd'eau.Débran-chezlaficheetappelezeser-viceaprès-vente.
	Vérifiezquel'optionDépartdiffé-rén'apasétésélectionnée.	Appuyezsurl'interrupteur Marche/Arrêtetmaintenez-le enfoncéjusqu'àcequel'affi-cheurs'éteignesivoussouhai-tezannulerl'optionDépartdiffé-ré.Redémarrezlelave-vaisselle.

Suites d'étapes au delà la page précédente

		ActionCausespossiblesProblème
Lavaissellen'estpaspropre.	pas.	Retirezlesbrasetnettoyez-les.Lesbrasgicle
		Vérifiezquelavaissellene bloquepaslesbrasgicleurs.
	Orificesetroulementsàbilles dubrasgicleurbloqués.	Nettoyezlesbrasgicleurs.Voir lechapitreEntretienetmaintenance.
	Programmesdelavagenonappropriés.	Sélectionnezunprogrammeà hautetempératurepourdissoudrelagraissesurlavaisselle trèssale,parexempleIntensif.
	Dosagededétergentincorrect.	Dosezenfonctiondeladureté del'eau.Unequantitébeaucoup tropimportanteoubeaucoup tropfaiblededétergentproduit unlavagemédiocre.
	gentssontdesproduitspéris-sables.	Achetezenpetitesquantités.Détergenttropa
	Vaisellemalchargée.	Necouvrezpaslaporcelaine avecdessaladiersoudesobjetssimilaires.Évitezderanger desverrestrèshautsdansles coinsdespaniers.
	renversésaucoursduprogramme.	Bienstabiliserlavaisselle.Desverresetdesta
	Lesfiltresnesontpasmontés correctement.	Vérifiezquelapoignéedufiltre estverrouilléeenpositiond'ar-rêt.Lapoignéedoitpointdirectementversl'extérieurdulave-vaisselle.
	Butéedelapompedevidange manquante.	Vérifiezquelabutéedecouleur àladroitedel'orificedevidange estenplace.Voirlechapitre Entretienetmaintenance.

Suites d'étapes au delà la page précédente

		ActionCausespossiblesProblème
Présencedetachessurl'acier inoxydableoul'argent.	Certainsaliments,telsquela moutarde,lamayonnaise,lecitron,levinaigre,leseletlesas-saisonnements,peuvententraî-nerdestachessurl'acierinoxy-dables'ilsrestenttroplong-tempsàsoncontact.	Rincezcesrésidusd'alimentssi vousnefaitespasdémarrerim-médiatementlelave-vaisselle.Envisagezd'utiliserlepro-grammeProgramme1havec l'optionExpress.
	Touslesustensilesenacierin-oxydablepeuventprovoquer destachessurl'argents'ilssont placésàsoncontactpendantle lavage.L'aluminiumpeutégale-menttacherlavaiselle.	Afind'éviterlesmarqueset l'oxydation,séparezlesplats fabriquésendifférentsmétaux, telsquel'argent,l'acierinoxy-dableetl'aluminium.
Présencedetachesoud'une pelliculesurlavaisselle.	L'adoucisseurd'eaucontientdu selquiafui.	Vérifiezquelebouchondu compartimentàselestbienserré.Sitelestlecas,appelez leserviceaprès-vente.
	seurd'eau.	VoirlechapitreRéglages.Réglageincorrect
	produitderinçage.	VoirlechapitreRéglages.Réglageincorrect
	Compartimentàselvide.	Rajoutezdusel.Voirlechapitre Avantlepremierlavage.
	Dudétergent3en1estutilisé etleréglageTAB(détergent3 en1)estactivé.	DésactivezleréglageTAB(dé-tergent3en1)etajoutezdusel etduproduitderinçage.
	Unetempératuretropélevéeou unequantitéexcessiveddéter-gentpeuventrayerlecristal.Cesrayuressontmalheureuse-mentirréparables,maiselles peuventêtreévitées!	Lavezlesverresfragilesàbasse températureetenutilisantune petitequantitédedétergent.Contactezlefabricantdudéter-gentpourlave-vaisselle.
Lavaisselleprésenteunepelli-culecollanteblanche/bleue.	Dosagetropélevédeproduitde rinçage.	Réduisezlaquantité.Voirles sectionsAvantlepremierlavage etRéglagesSil'eauesttrès douce,ilestpossibledediluer leproduitderinçagedansl'eau selonunratiode50:50.
Tachesrestantesaprèslela-vage.	Lerougeàlèvresetléthépeu-ventêtredifficilesànettoyer.	Utilisezundétergentcontenant unagentblanchissant.
Restesdedétergentdansle compartimentpourdétergent aprèslelavagedelavaisselle.	Lecompartmentpourdétergent étaithumidequandvousavez ajoutédudétergent.	Lecompartmentpourdétergent doitêtresecquandvousajoutez dudétergent.

Suites d'étapes au delà la page précédente

		ActionCausespossiblesProblè
Descliquetissontaudibles pendantlelavage.	Lavaissellen'estpasrangée correctementoulesbrasgi-cleursnetournentpas.	Vérifiezquelavaisselleestbien rangée.Faitestournerlesbras gicleurspourvérifierquerienne gêneleurrotation.
vaisselle.	Lesfiltressontobstrués.Ilrestedel'	Nettoyezéfite grossieretle filtrefin.
	Lesfiltresnesontpasmontés correctement.	Vérifiezquelapoignéedufiltre estverrouilléeenpositiond'ar-rêt.Lapoignéedoitpointerdirectementversl'extérieurdulave-vaisselle.
	Présencedébrisdansla pompedevidange.	Nettoyezlapompedevidange.VoirlechapitreEntretienet maintenance.
	Butéedelapompedevidange manquante.	Vérifiezquelabutéedecouleur àladroitedel'orificedevidange estenplace.Voirlechapitre Entretienetmaintenance.
	Tuyaudevidangeplié.	Vérifiezqueletuyaudevidange n'estpaspliénivrillé.
	Tuyaudevidangeobstrué.	Débranchezletuyaudevidange àl'endroitoùilestraccordéau siphondel'évier.Vérifiezqu'il necontientpasdedébrisetque sapartieconiqueaétécoupée detellesortequelediamètre intérieurduraccordsoitd'au moins14mm.
Odeurdésagréabledansle lave-vaisselle.	Présencedesaletésautourdes jointsetdanslescoins.	Nettoyezavecunebrosseetun détergentpeumoussant.
	Desprogrammesbassetempé-ratureontétésélectionnéspendantunepériodeprolongée.	Lancezunprogrammeayant unetempératureplusélevée environunefoisparmois,ou sélectionnezleprogramme d'autonettoyage.VoirProgrammed'auto-nettoyagedans lechapitreUtilisationdulave-vaisselle.

Suitedutableaudelapageprécédente

		ActionCausespossiblesProblème
Dépôtsdegraissedanslelave-vaisselle.	Desprogrammesbassetempé-ratureontétésélectionnéspen-dantunepériodeprolongée.	Sélectionnezunprogrammeà hautetempératurepourdis-soudrelagraissesurlavaisselle trèssale,parexempleIntensif.,oulancezunprogrammed'auto-nettoyage.VoirProgramme d'auto-nettoyagedanslecha-pitreUtilisationdulave-vaisselle.
Lavaissellen'estpasassez sèche.	pasactivée.	Activezl'optionOuvertureauto.L'optionOuv
	Lelave-vaissellen'estpasassez plein.	Chargezentièrementlelave-vaisselle.
	Ilfautrajouterduproduitderin-çageouleréglersurundosage plusélevé.	Rajoutezduproduitderinçage ouaugmentezsondosage.Voir lessectionsAvantlepremierla-vageetRéglages.
	Dudétergent3en1estutilisé etleréglageTAB(détergent3 en1)estactivé.	DésactivezleréglageTAB(dé-tergent3en1)etajoutezdusel etduproduitderinçage.

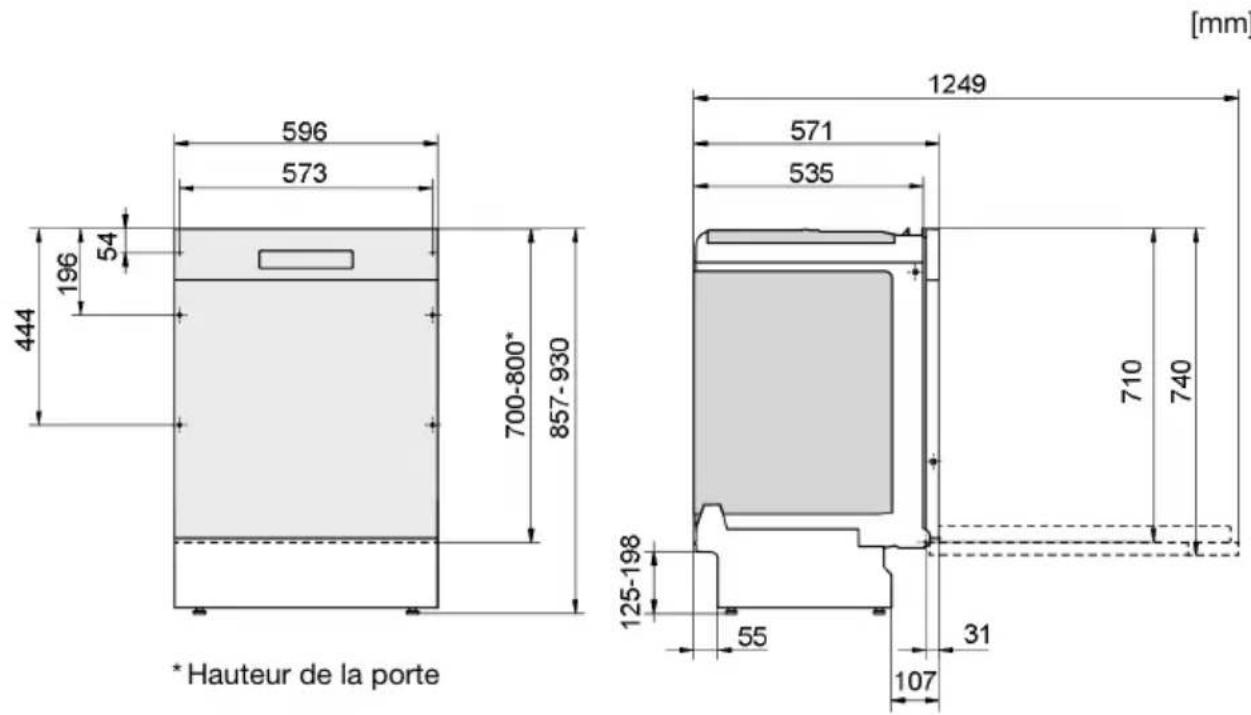

Dimensions nominales. Les mesures réelles peuvent varier.

Il est important de lire et de respecter scrupuleusement les instructions et les indications ci-dessous. Procédez à l'installation et aux raccordements conformément aux instructions d'installation de la notice d'installation séparée.

Consignes de sécurité

• Le raccordement à l'électricité, à l'eau et à la tuyauterie d'évacuation doit être effectué par un professionnel qualifié.
• Suivez toujours la réglementation en vigueur en ce qui concerne l'eau, l'évacuation et l'électricité.
• Prenez des précautions lors de l'installation ! Mettez des gants de protection ! L'installation doit être effectuée par deux personnes!
• Placez un plateau d'égouttement sur le sol, sous le lave-vaisselle, pour éviter les dommages résultant d'une éventuelle fuite d'eau.
• Avant de visser le lave-vaisselle à sa place, procédez à un essai en faisant fonctionner le programme Programme 1h avec l'option Express. Vérifiez que le lave-vaisselle se remplit d'eau et se vide. Vérifiez également qu'il n'y a aucune fuite au niveau des raccords.

Attention!

Coupez l'arrivée d'eau lors de l'installation du lave-vaisselle!

Retirez la fiche de la prise ou coupez l'alimentation électrique pendant les travaux!

Installation

- Les dimensions de la niche et des raccords sont indiquées dans les instructions d'installation. Vérifiez que toutes les dimensions sont correctes avant de commencer l'installation. Notez que la hauteur de la porte peut être ajustée pour correspondre à d'autres raccords.

• Contrôlez que le sol sur lequel le lave-vaisselle doit être installé est solide. Réglez les pieds afin que le lave-vaisselle soit posé parfaitement à l'horizontale.
• Si le lave-vaisselle est intégré, les meubles adjacents doivent être résistants à la condensation émise par le lave-vaisselle.
• Fixez le film de protection (fourni avec les documents) sur la face inférieure du plan de travail. Ce film protège le plan de travail de l'humidité.
• Vérifiez que la machine est installée de sorte que la porte s'ouvre librement; sinon, la fonction de verrouillage de la porte risque d'être perturbée.
• Notez qu'il peut être nécessaire de régler les ressorts de porte après le montage d'une porte décorative. Réglez les ressorts gauche et droit de manière identique jusqu'à ce que la porte soit uniformément équilibrée.

Branchement à la canalisation des eaux usées

Consultez la notice d'installation séparée pour obtenir toutes les informations nécessaires.

Le lave-vaisselle peut être intégré dans une niche surélevée (pour atteindre une hauteur de travail ergonomique). Le lave-vaisselle doit être installé de telle sorte que le tuyau de vidange soit orienté vers un niveau inférieur au socle de la machine, comme par exemple en le dirigeant directement vers un siphon de sol. Le lave-vaisselle est équipé d'un dispositif anti-siphon intégré qui empêche la machine de se vider pendant le cycle de lavage.

Letuyaudevidangepeutaussiêtrevisséaunraccordauniveaudusiphondel'évier. Ceraccord doitprésenterundiamètreintérieurd'aumoins 14mm.

Le tuyau de vidange peut être rallongé de 3 m maximum (sa longueur totale ne doit pas excéder 4,5 m). Tous les joints et tubes de raccord doivent présenter un diamètre intérieur d'au moins 14 mm. Toutefois, le tuyau de vidange devrait, idéalement, être remplacé dans son intégralité par un nouveau tuyau sans joints.

Aucunepartiedutuyaudevidangenedoitsetrouveràplusde950mmau-dessusdusocledu lave-vaisselle.

Attachez le tuyau de vidange avec un collier de serrage. Vérifiez que le tuyau de vidange n'est pas plié.

Branchement à l'arrivée d'eau

Utilisez exclusivement le tuyau d'arrivée d'eau fourni avec le lave-vaisselle. Ne réutilisez pas des flexibles usés ou d'autres modèles.

Le tuyau d'arrivée d'eau doit être raccordé à un robinet. Le robinet doit être facile d'accès, afin de permettre de couper l'eau si le lave-vaisselle doit être déplacé.

Une fois l'installation terminée, ouvrez le robinet pour permettre à la pression de s'établir pendant un moment. Vérifiez que tous les raccordements sont bien étanches.

Branchement de l'arrivée d'eau froide

Branchez le lave-vaisselle sur l'arrivée d'eau froide si le bâtiment est chauffé au fioul, à l'électricité ou au gaz.

Branchement de l'arrivée d'eau chaude

Branchez le lave-vaisselle sur l'arrivée d'eau chaude (max. 70°C) si le bâtiment utilise un chauffage écoénergétique tel que le chauffage urbain, l'énergie solaire ou géothermique. Un raccordement à l'eau chaude réduit la durée du programme et la consommation d'électricité.

Remarque

Ne dépassez pas la température autorisée de l'arrivée d'eau. Certains matériaux utilisés dans certains ustensiles de cuisson ne peuvent pas résister à une forte chaleur. Voir Vaisselle fragile dans le chapitre Chargement du lave-vaisselle.

Raccordement électrique

Des informations relatives aux branchements électriques figurent sur la plaque signalétique. Ces spécifications doivent correspondre à la tension et à la fréquence du secteur.

Le lave-vaisselle doit être raccordé à une prise de terre.

La prise murale doit être posée à l'extérieur de la zone d'installation afin d'en faciliter l'accès après la mise en place du lave-vaisselle. N'utilisez pas de rallonge!

Remarque

Le remplacement des câbles électriques, les réparations et les travaux de maintenance relatifs à la sécurité ou aux performances doivent être réalisés par le service après-vente du fabricant ou par un professionnel de qualification similaire.

Lisez le chapitre Dépannage avant de contacter le service après-vente. Si vous avez rencontré un problème que vous n'avez pas pu résoudre, veuillez contacter le service après-vente le plus proche pour obtenir une aide professionnelle, voir www.atag.nl. Notre site Web contient également des informations sur la disponibilité des pièces détachées et sur ce que vous pouvez réparer vous-même.

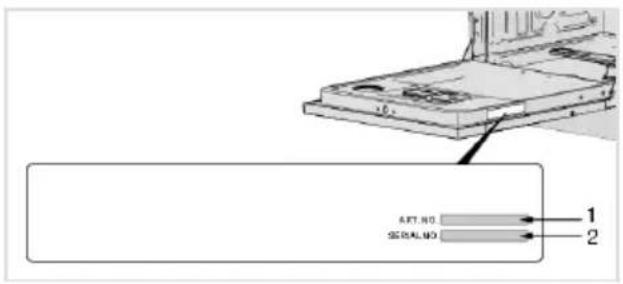

Quand vous contactez le service après-vente, vous devez fournir les informations disponibles sur la plaque signalétique, y compris le numéro d'article (1) et le numéro de série (2).

Veuillez noter que les réparations non professionnelles risquent de nuire à la sécurité des utilisateurs et d'affecter la garantie.

Données techniques

857-930mmHauteur:

596mmLargeur:

571mmProfondeur:

Poids: 37kg 1)

0,03-1,0MPaPressiond'eau:

Voir plaque signalétique. Raccordement électrique:

Voir plaque signalétique. Puissance assignée:

Le poids peut varier selon les spécifications.

Informations pour les consommateurs

Des informations sur votre produit sont disponibles sur www.atag.nl, où vous trouverez également un lien vers la Base de données européennes sur l'étiquetage énergétique, EPREL. Vous pouvez aussi visiter directement www... (indisponible lors de l'impression de cette notice). Suivez les instructions pour rechercher par nom de modèle.

Consultez les informations sur la plaque signalétique. Notez le nom du modèle (3).

Informations pour le laboratoire d'essais

Des informations sur ce produit sont disponibles dans la Base de données européenne sur l'étiquetage énergétique, EPREL, et peuvent également être commandées par e-mail: [e-mail].

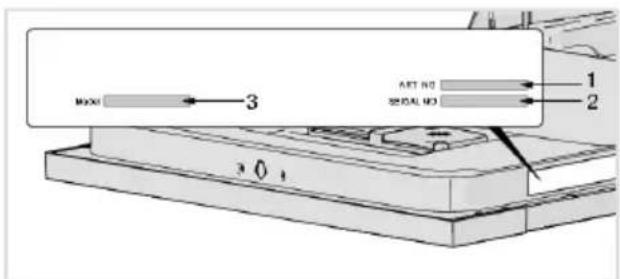

La demande doit comprendre les informations disponibles sur la plaque signalétique, y compris le numéro d'article (1), le numéro de série (2) et le nom du modèle (3).

www.atag.nl•www.atag.be
