Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	350 litres
Classe énergétique	A++
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Système de froid	Froid ventilé
Niveau sonore	42 dB
Nombre de tiroirs	3 tiroirs dans le congélateur
Fonctionnalités supplémentaires	Éclairage LED, contrôle de la température électronique
Entretien	Dégivrage automatique
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - KD8178BD Atag

Comment régler la température du réfrigérateur Atag KD8178BD ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température et choisissez la température souhaitée entre 1°C et 7°C.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez si le réfrigérateur est correctement branché et si la porte est bien fermée. Assurez-vous également qu'il n'y a pas d'objets bloquant la circulation de l'air à l'intérieur.

Comment dégivrer le réfrigérateur Atag KD8178BD ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Essuyez l'eau avec une serviette. Ne jamais utiliser d'objets pointus pour enlever la glace.

Quel est le niveau sonore normal du réfrigérateur ?

Le niveau sonore normal du réfrigérateur Atag KD8178BD est d'environ 39 dB, ce qui est considéré comme silencieux pour un réfrigérateur.

Comment nettoyer l'intérieur du réfrigérateur ?

Pour nettoyer l'intérieur, utilisez un mélange d'eau tiède et de bicarbonate de soude. Évitez les produits chimiques abrasifs qui pourraient endommager les surfaces.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de même type et de même puissance. Assurez-vous également que le réfrigérateur est bien branché.

Comment optimiser l'espace de rangement dans le réfrigérateur ?

Organisez les aliments par type et utilisez des bocaux ou des contenants pour maximiser l'espace. Évitez de surcharger le réfrigérateur pour permettre une bonne circulation de l'air.

Le réfrigérateur a une odeur désagréable, que faire ?

Vérifiez les aliments périmés et jetez-les. Nettoyez les étagères et utilisez un réfrigérateur désodorisant pour éliminer les odeurs persistantes.

Comment savoir si le réfrigérateur est en panne ?

Si le réfrigérateur ne refroidit pas, fait des bruits inhabituels ou si l'éclairage intérieur est éteint malgré le branchement, il se peut qu'il y ait un problème. Contactez le service client pour assistance.

Le réfrigérateur Atag KD8178BD consomme beaucoup d'énergie, que faire ?

Vérifiez si les joints de porte sont en bon état et s'il n'y a pas d'obstacles à la fermeture. Assurez-vous également que le réfrigérateur est placé à l'écart des sources de chaleur.

MODE D'EMPLOI KD8178BD Atag

Instructions d'utilisation et de montage

Combiné réfrigérateur-congélateur, intégrable, porte fixe

NL

D

GB

F

1 Vue d'ensemble de l'appareil.... 41

1.1 Description de l'appareil et de son équipement..... 41
1.2 Domaine d'utilisation de l'appareil.... 41
1.3 Conformité....42
1.4 Economiser l'énergie.... 42

2 Consignes de sécurité générales.... 42

3 Eléments de commande et d'affichage.... 43

3.1 Éléments de commande et de contrôle.... 43
3.2 Affichage de la température.... 43

4 Mise en service.... 43

4.1 Transport de l'appareil.... 43
4.2 Mise en place de l'appareil.... 43
4.3 Changement de la butée de la porte.... 44
4.4 Montage.... 44
4.5 Eliminer l'emballage.... 48
4.6 Brancher l'appareil.... 48
4.7 Enclencher l'appareil.... 48

5 Commande.... 48

5.1 Luminosité de l'affichage de température.... 48
5.2 Verrouillage enfants.... 49
5.3 Alarme porte ouverte.... 49
5.4 Alarme de température.... 49
5.5 Réfrigérateur 49
5.6 Compartiment congélateur.... 51

6 Entretien.... 52

6.1 Dégivrer avec le mode NoFrost.... 52
6.2 Nettoyage de l'appareil....52
6.3 S.A.V. 52

7 Dysfonctionnements.... 53

8 Mise hors service.... 54

8.1 Couper l'appareil....54
8.2 Mise hors service....54

9 Eliminer l'appareil.... 54

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).

Les instructions de manipulation sont indiqués par un ▶, les résultats de manipulation par un ▷

1 Vue d'ensemble de l'appareil

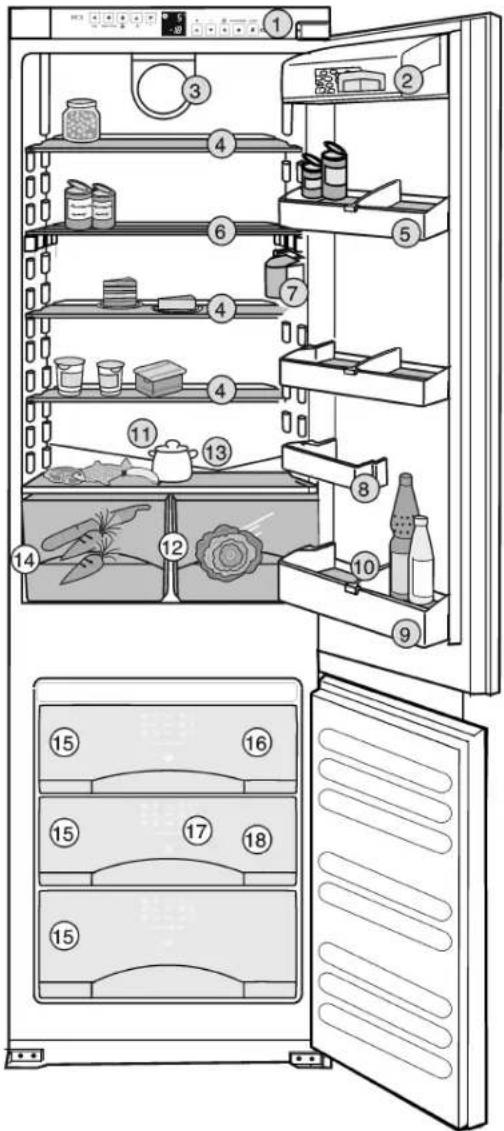

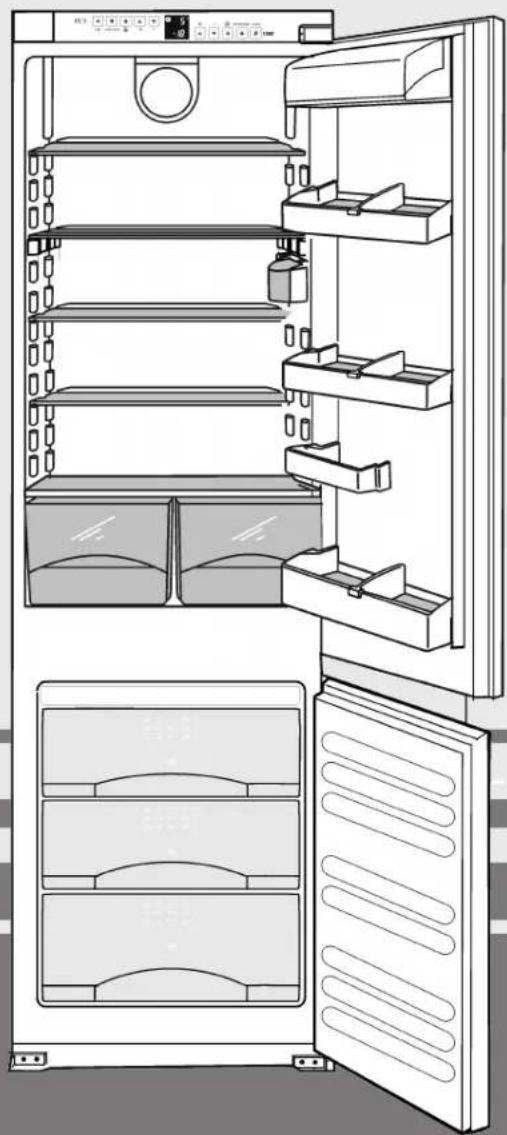

1.1 Description de l'appareil et de son équipement

Remarque

▶ Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

(1) Éléments de commande et de contrôle
(2) Compartiment beurre et fromage
(3) Ventilateur (4) Tablette, amovible
(5) Balconnet conserves

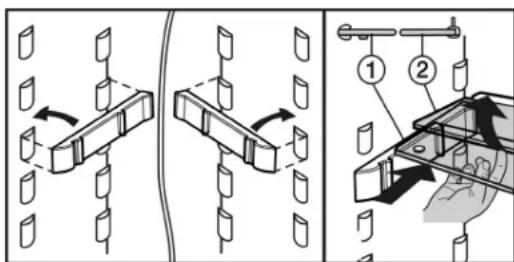

(6) Tablette, en deux parties
(7) Eclairage intérieur
(8) Balconnet
(9) Balconnet pour maxi-bouteilles

(10) Porte-bouteilles
(11) Zone la plus froide
(12) Bac à légumes (13) Orifice d'écoulement

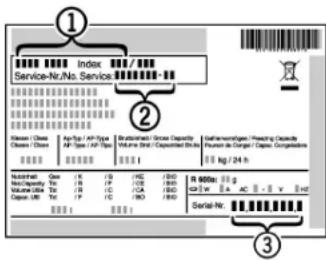

(14) Plaque signalétique
(15) Tiroir de congélation
(16) Accumulateur de froid
(17) Système d'info

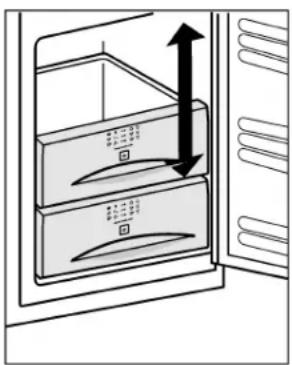

(18) VarioSpace

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'ali-ments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, motels et autres hébergements,
• les traiteurs et services semblables dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma

sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.

En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.

Remarque

▶ Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambiantes de
SN 10 °C à 32 °C
N 16 °C à 32 °C
ST 16 °C à 38 °C
T 16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. Cet appareil est conforme in situ aux prescriptions de sécurité en vigueur ainsi qu'aux directives UE 2006/95/UE et 2004/108/UE.

1.4 Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Dégager les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante. (voir 1.2).
• Ouvrir l'appareil aussi brièvement que possible.
• Plus la température est réglée basse, plus la consommation en énergie est élevée.
• Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
• Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas.
• Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
• Décongeler des aliments dans le réfrigérateur.
• En cas d'absence prolongée telle que vacances, vider et arrêter le compartiment réfrigérateur.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet appareil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

• En cas de dysfonctionnement, tirer la fiche du réseau (ne pas tirer sur le câble de raccord) ou couper le fusible.

• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié.

• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.

Risque d'incendie :

- Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.).

• En cas de fuite du réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité de la fuite. Débrancher la prise. Bien aérer la pièce. Informer le S.A.V.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.

• N'entreposer de l'alcool très concentré que dans un récipient fermé hermétiquement et en position verticale. Une fuite d'alcool éventuelle risque de mettre feu aux composants électriques.

Risque de chute et de basculement :

- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

- Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Respecter les indications spécifiques des autres sections :

	DANGER	indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée.
	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entraîner la mort ou des blessures corporelles graves si elle n'est pas évitée.
	PRUDENCE	indique une situation dangereuse susceptible d'entraîner des bles-sures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entraîner des dommages matériels si elle n'est pas évitée.

Remarque indique les remarques et conseils utiles.

3 Eléments de commande et d'affichage

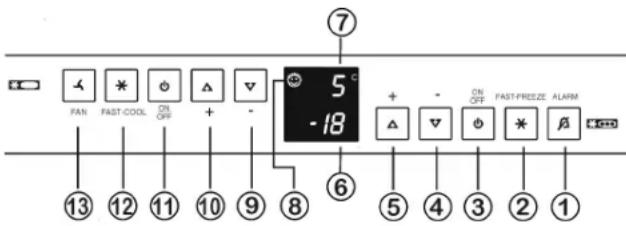

3.1 Éléments de commande et de contrôle

⑦ 5 ° -18 + - ON OFF FAST-FREEZE ALARM PAN FAST-COOL ON OFF + - ⑬ ⑫ ⑬ ⑭ ⑧ ⑨ ⑩ ⑪ ⑤ ⑥ ⑦ ①3 ⑫2 ⑪1 ⑩9 ⑧ ⑥ ⑤ ④ ③ ② ①

Fig. 2
(1) Touche alarme (8) Symbole Sécurité enfants
(2) Touche Fast-Freeze (9) Touche de réglage - réfri- gérateur
(3) Touche On/Off du compartiment congélateur
(4) Touche de réglage - congélateur
(5) Touche de réglage + congélateur
(6) Affichage de tempéra- ture du congélateur
(7) Affichage de température du réfrigérateur

3.2 Affichage de la température

Sont affichés en service normal :

• la température de congélation la plus chaude
• la température moyenne de réfrigération

L'affichage de la température du compartiment de congélation clignote :

• le réglage de la température est modifié
• après l'enclenchement, la température n'est pas encore suffisamment froide
• la température a augmenté de plusieurs degrés

Des traits clignotent à l'affichage :

- la température de congélation est supérieure à 0 °C.

Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements).

• nA
• F0 à F5

4 Mise en service

4.1 Transport de l'appareil

PRUDENCE

Risque de blessure et d'endommagement dû à un transport incorrect!

▶ Transporter l'appareil emballé.
▶ Transporter l'appareil debout
▶ Ne pas transporter l'appareil seul.

4.2 Mise en place de l'appareil

En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.

Le sol au lieu d'emplacement doit être horizontal et plan.

Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.

Ne pas mettre en place l'appareil sans avoir recours à une aide.

Le local d'emplacement de votre appareil doit, selon la norme NE 378, avoir un volume de 1 m ^-3 pour 8 g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gaz-air peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.

Ne monter l'appareil que dans un meuble stable.

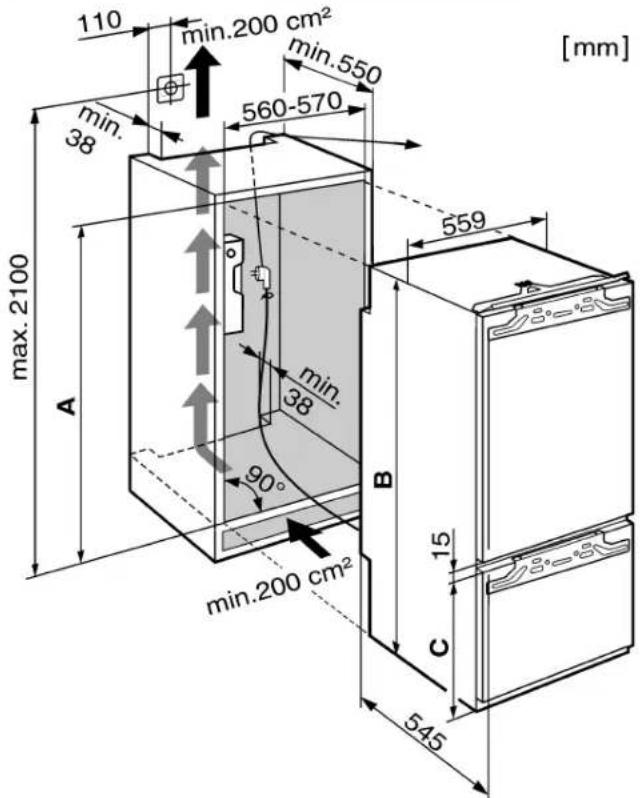

Respecter impérativement les sections des ventilations :

□ La profondeur de l'orifice d'aération sur la paroi arrière du meuble doit être de 38 mm min.

Pour les sections des orifices de ventilation dans le socle du meuble et dans l'encadrement du meuble en haut, 200 cm ^2 au moins sont requis.

En règle générale : plus la section de ventilation est grande, plus l'appareil fonctionne de manière économique.

AVERTISSEMENT

Risque d'incendie dû à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Risque d'incendie dû au fluide réfrigérant !

Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'en-flammer.

▶ Veiller à ne pas endommager les tubes du circuit frigori-fique.

AVERTISSEMENT

Risque d'endommagement et d'incendie !

▶ Ne pas placer un appareil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l'appareil !
Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent !

Après le montage :

Mise en service

▶ Retirer les films protecteurs des bordures et des décors avant des tiroirs.
▶ Enlever tous les auxiliaires de transport.
Dévisser la fixation de transport rouge. Boucher le trou de fixation vide avec un bouchon (60).

Torx® 15

▶ Eliminer l'emballage (voir 4.5) .

Remarque

▶ Nettoyer l'appareil (voir 6.2) .

Lorsque l'appareil est placé dans un environnement très humide, du condensât peut se former sur la paroi extérieure de l'appareil.

▶ Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Changement de la butée de la porte

ATTENTION

Risque de détérioration des appareils Side-by-Side par l'eau de condensation!

Lorsqu'un appareil Side-by-Side (S...) est installé avec un deuxième appareil (en combiné SBS), il faut conserver l'ouverture de porte telle qu'elle est livrée.

▶ Ne pas changer l'ouverture de porte.

S'assurer que les outils suivants soient disponibles :

□ Clé mâle à six pans 13

□ Visseuse sans fil Torx® 15, 20, 25, 30

Glisser l'appareil au 2/3 dans la niche.

Retirer la fiche de la prise.

Ouvrir la porte.

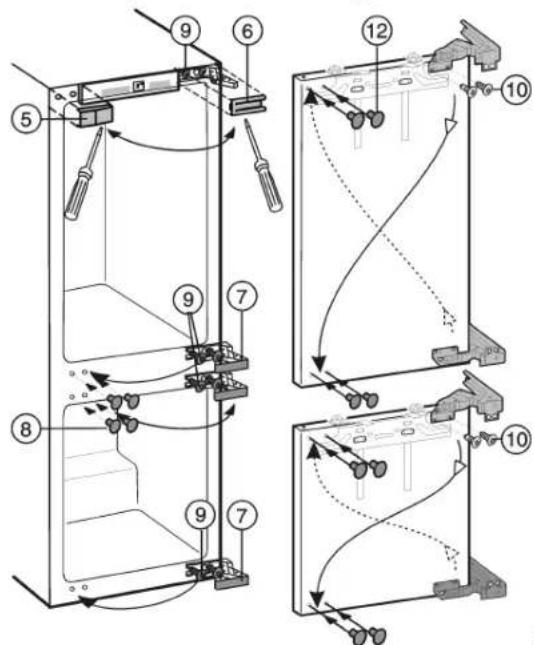

4.3.1 Changer la butée de la porte

▶ Soulever les caches Fig. 3 (5,6,7,8) avec un tournevis pour vis à fentes.
▶ Seulement desserrer les vis Fig. 3 (9) vis en haut et en bas au corps de l'appareil.
Pousser la porte vers l'extérieur et la décrocher.

▶ Interverter les vis Fig. 3 (9) sur le côté opposé et les visser provisoirement.
▶ Dévisser les vis Fig. 3 (10) et retourner la charnière en diagonale.

Les vis Fig. 3 (10) sont auto-taraudantes : Utiliser le tournevis à accu.

▶ Visser les charnières avec un couple de serrage de 4 Nm
▶ Fermer les anciens trous de fixation avec les bouchons Fig. 3 (12).
▶ Mettre les portes dans les vis Fig. 3 (9) pré-montées et les visser avec un couple de serrage de 4 Nm.

AVERTISSEMENT

Risque de blessure si la porte tombe !

Si les éléments de fixation ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil de ne pas refroidir convenablement.

▶ Visser les charnières avec un couple de serrage de 4 Nm.
▶ Vérifier la bonne fixation de chaque vis, si nécessaire resserrer les vis.

4.4 Montage

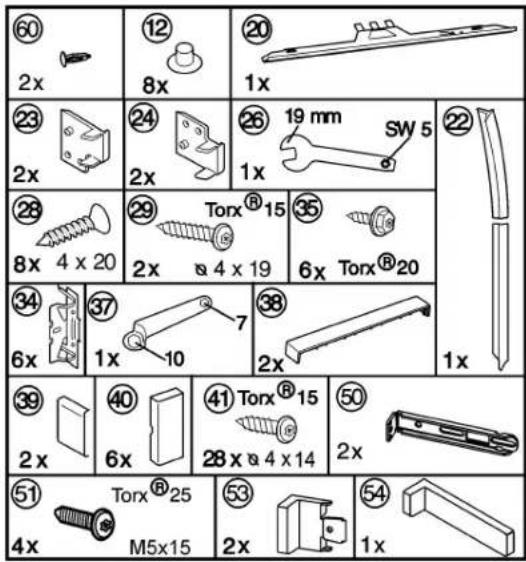

Toutes les pièces de fixation sont livrées avec l'appareil.

60 2x 12 8x 20 1x 23 2x 24 2x 26 19 mm SW 5 1x 28 8x 4 x 20 29 Torx® 15 2x @ 4 x 19 35 6x Torx® 20 34 6x 37 1x 10 38 2x 39 2x 40 6x 41 Torx® 15 28 x @ 4 x 14 50 2x 51 4x Torx® 25 M5x15 53 2x 54 1x

Assurez-vous d'avoir l'outillage suivant à portée de main :

□ Visseuse sans fil Torx 15.20.25
□ Tournevis
□ Clé mâle à six pans13, Niveau à bulle

Le fond intermédiaire et la paroi latérale du meuble doivent former un angle droit. Aligner le meuble à l'aide d'un niveau à bulle et d'une équerre. Si nécessaire, combler l'écart en glissant un patin sous le meuble.

L'appareil peut aussi être installé dans un placard de cuisine ordinaire. Dans ce cas, démonter les charnières de la porte du meuble et de la niche. Vous n'en aurez plus besoin puisque la porte du meuble sera fixée sur la porte de l'appareil.

Remarque

Avant de monter la porte du meuble, s'assurer qu'elle ne dépasse pas le poids autorisé pour les portes de meubles.
Sans cela, l'excédent de poids risque d'endommager les charnières et d'entraver le bon fonctionnement de l'appareil.

	Poids maximal de la porte du meuble
Porte du compartiment réfrigérateur	14 kg
Porte du compartiment congélateur	12 kg

Vérifier les dimensions d'encastrement :

A B C
1 772 mm - 1 778 mm	1 769,5 mm	695 mm

110 min.200 cm² min.550 min. 38 560-570 max. 2100 A min. 38 90° min.200 cm² B 15 C 545 [mm]

Fig. 5

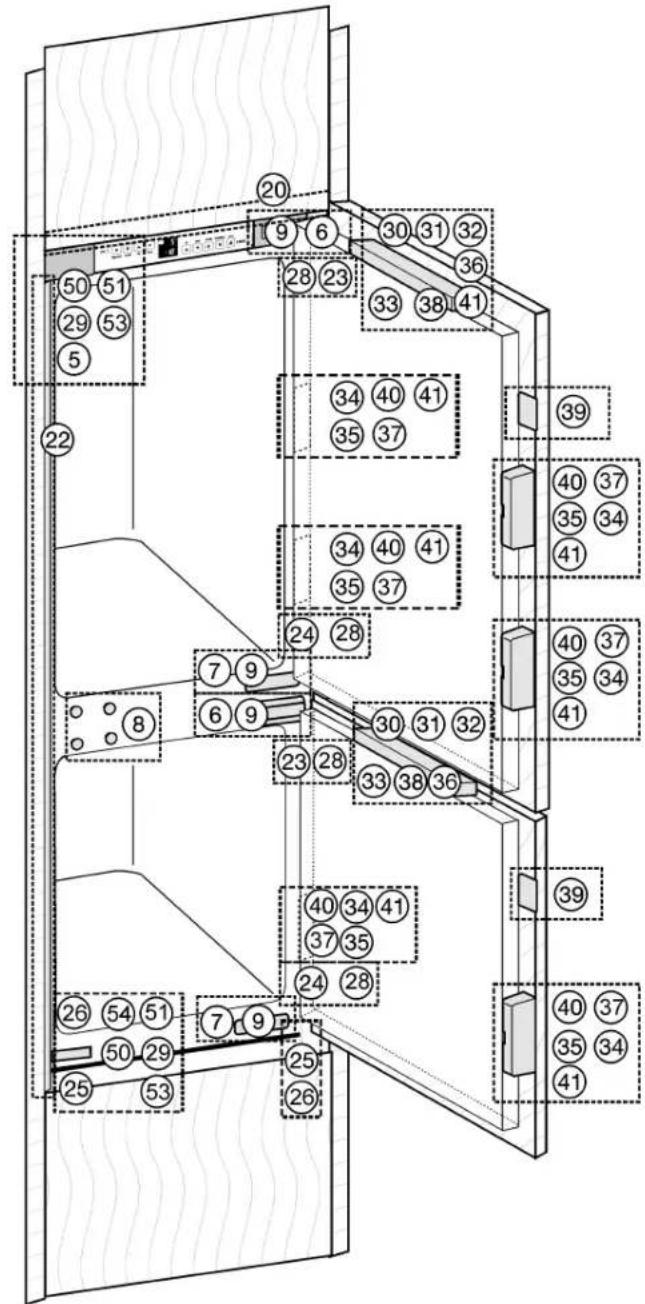

4.4.1 Installer l'appareil

Fig. 6
▶ Retirer le câble de raccordement à l'arrière de l'appareil. Enlever en même temps le serre-câble afin d'éviter les bruits de vibration !
▶ Fixer le câble de raccordement à l'aide d'un cordon de façon à pouvoir raccorder facilement l'appareil après l'encastrement.
▶ Insérer l'appareil aux 3/4 dans la niche.
▶ Retirer les caches Fig. 6 (5,6,7).

Fig. 7

▶ Fixer le cache de compensation Fig. 8 (20) au centre de l'appareil : le glisser dans le logement et le fixer dans les encoches.
▶ Visser tous les étriers Fig. 9 (34) sur les trous prépercés de la porte de l'appareil à l'aide d'une vis à tête hexagonale Fig. 9 (35).

Pour les parois de meubles de 16 mm d'épaisseur = niche de 568 mm de largeur :

Clipser l'élément d'écartement Fig. 10 (23) sur la charnière supérieure et l'élément d'écartement Fig. 6 (24) sur la charnière inférieure.
▶ Mettre le cache Fig. 11 (53) et le cache Fig. 11 (50) en haut et en bas sur les étriers.
▶ Fixer les étriers Fig. 11 (50) en haut et en bas avec des vis Fig. 11 (51) afin que les étriers puissent bouger encore un peu à gauche et à droite.
▶ Retirer le film de protection de la baguette de recouvrement Fig. 12 (22). Placer la baguette de recouvrement Fig. 12 (22) sur l'arête ducache Fig. 11 (53) côté poignée en alignement avec la façade puis la coller sur la paroi latérale de l'appareil.
Si nécessaire, raccourcir la baguette de recouvrement Fig. 12 (22) en bas : l'extrémité de la baguette de recouvrement Fig. 12 (22) doit dépasser de 3 mm sur le bord supérieur de l'étrier du bas Fig. 6 (50).

Insérer l'appareil et l'aligner :

▶ Insérer l'appareil jusqu'à ce que les caches Fig. 11 (53)touchent Fig. 11 la paroi latérale du meuble.
Dévisser le pied de réglage. Pour les parois de meubles de 16 mm d'épaisseur = niche de 568 mm de largeur :
▶ Plaquer les éléments d'écartement contre la paroi latérale du meuble.

Pour les parois de meubles de 19 mm d'épaisseur = niche de 562 mm de largeur :

▶ Aligner le bord avant des charnières avec la paroi latérale du meuble.

Fig. 10

53 51 50

Fig. 11

Fig. 12

Fig. 13

Fig. 14

Pour les meubles (16 mm et 19 mm) comprenant des éléments de butée de porte (tampons, joints d'étanchéité, etc.) :
▶ Respecter les dimensions d'encombrement (épaisseur des éléments de butée de porte) : faire dépasser les charnières et les caches Fig. 11 (53) en tenant compte des dimensions d'encombrement.

▶ Mettre l'appareil de niveau en ajustant les pieds réglables Fig. 6 (25) à l'aide de la clé plate Fig. 6 (26) fournie.
L'appareil est désormais positionné correctement dans la profondeur de la niche. L'espace entre l'arête avant de la paroi latérale du meuble et le corps de l'appareil est de 42 mm sur tous les côtés de l'appareil. (tenir compte des éléments de butée de porte comme les tampons et les joints d'étanchéité.)

Remarque

Risque de dysfonctionnement en cas de montage erroné ! Si la dimension d'écartement n'est pas respectée, il est possible qu'il soit impossible de fermer la porte. Cela risque d'entraîner la formation de givre et de condensation d'eau ainsi que des dysfonctionnements.

▶ Respecter impérativement une dimension d'écartement de 42 mm sur tous les côtés de l'appareil. (tenir compte des éléments de butée de porte comme les tampons et les joints d'étanchéité.)

Visser l'appareil dans la niche :

▶ Sur les deux portes, visser en haut et en bas avec des vis à panneaux Fig. 15 (28) de particules à travers les pattes de fixation des charnières.

Côte poignée en haut :

▶ Desserrer un peu les vis Fig. 16 (51).
▶ Visser l'étrier supérieur Fig. 16 (50) à l'aide d'une vis à panneaux de particules Fig. 16 (29) ∅4x19 sur la paroi du meuble.
▶ Casser l'extrémité du cache Fig. 16 (53) qui dépasse.
▶ Bien serrer les vis Fig. 16 (51).
▶ Remettre le cache Fig. 16 (53).

53 50 51 29

Fig. 16

Côté poignée en bas :

▶ Desserrer un peu les vis Fig. 17 (51).
▶ Visser l'étrier inférieur Fig. 17 (50) à l'aide d'une vis à panneaux de particules Fig. 17 (29) ø4x19 sur la paroi du meuble.
▶ Casser l'extrémité du cache Fig. 17 (53) qui dépasse. Elle ne sera plus utile.
▶ Bien serrer les vis Fig. 17 (51).
▶ Remettre le cache Fig. 17 (54) sur l'étrier Fig. 17 (50) inférieur.
▶ Fermer la porte de l'appareil.

29 50 51 53 54

Fig. 17

4.4.2 Monter les portes du meuble.

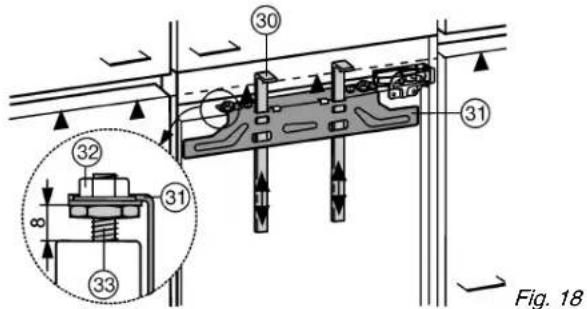

30 31 32 31 8 33 Fig. 18

Les gabarits de montage Fig. 18 (30) sont nécessaires pour les deux portes.Par conséquent, monter les portes du meuble l'une après l'autre..

▶ Vérifier le pré-réglage de 8 mm. (distance entre la porte de l'appareil et l'arête inférieure de la traverse)
Pousser les gabarits de montage Fig. 18 (30) vers le haut à hauteur de porte du meuble. Arête inférieure ▲ du gabarit de montage = arête supérieure de la porte de meuble à monter.

Dévisser la traverse de fixation Fig. 19 (31) sur les contre-écrous Fig. 19 (32).

Accrocher la traverse de fixation Fig. 19 (31) sur l'intérieur de la porte du meuble à l'aide des gabarits de montage Fig. 19 (30).

Pour les niches de 600 mm de largeur :

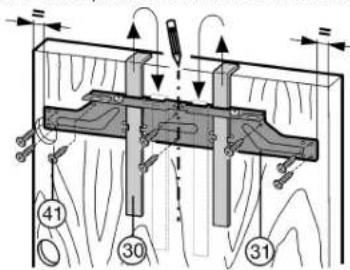

▶ Aligner la traverse de fixation Fig. 19 (31) au centre : dessiner une ligne médiane courte sur la porte du meuble et placer dessus la pointe de flèche de la traverse.

▷ L'espacement par rapport à l'arête extérieure est de même dimension à gauche et à droite.

Pour les portes en panneaux en panneaux de particules :

▶ Visser la traverse de fixation Fig. 19 (31) en utilisant au moins 6 vis Fig. 19 (41).

Pour les portes à cassettes :

▶ Visser la traverse de fixation Fig. 19 (31) en fixant 4 vis Fig. 19 (41) au bord.

▶ Tirer les gabarits de montage Fig. 19 (30) vers le haut, les tourner de 180° et les enfoncer dans les logements adjacents.

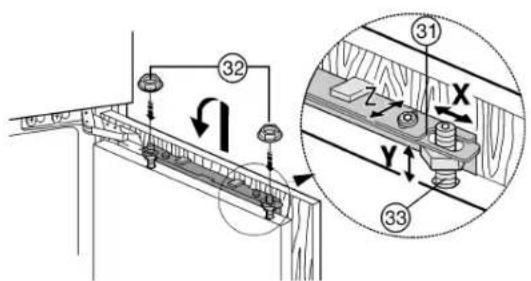

▶ Mettre la porte du meuble sur les boulons d'ajustage Fig. 20 (33) et visser les contre-écrous Fig. 20 (32) sur les boulons d'ajustage sans trop serrer.

▶ Fermer la porte.

▶ Vérifier l'espace libre entre la porte et les portes des meubles adjacents.

▶ Aligner la porte du meuble sur le côté : déplacer la porte du meuble en direction de X.

▶ Ajuster la porte du meuble en hauteur et en l'inclinant sur le côté : régler les boulons d'ajustage Fig. 20 (33) à l'aide d'un tournevis.

▶ La porte du meuble est alignée de niveau par rapport à la façade des meubles adjacents.

▶ Serrer les contre-écrous Fig. 20 (32).

Veiller à ce que les deux bords en métal soient de niveau, symbole // :

Prépercer des trous de fixation dans la porte du meuble (prépercer évent. avec un burin).

34 Tork 15 41 2 z

Fig. 21

▶ Visser la porte de l'appareil en fixant des vis Fig. 21 (41) à travers les étriers Fig. 21 (34) sur la porte du meuble.

Ajuster la porte du meuble dans la profondeur Z : desserrer les vis Fig. 22 (36) en haut, et les vis à tête hexagonale Fig. 22 (35) en bas à l'aide de la clé polygonale Fig. 22 (37) fournie, puis déplacer la porte.

Faire en sorte que les tampons et les joints d'étanchéité ne se touchent pas, cela risque de nuire au fonctionnement !

▶ Régler une fente d'aération de 2 mm entre la porte et le corps du meuble.

ca. 2mm

Pour les portes de meubles de grande dimension :

▶ installer une troisième paire d'étriers Fig. 9 (34).

▶ Utiliser pour cela les trous prépercés dans la porte de l'appareil côté poignée.

▶ Vérifier l'ajustement de la porte et réajuster si besoin est.

▶ Bien serrer toutes les vis.

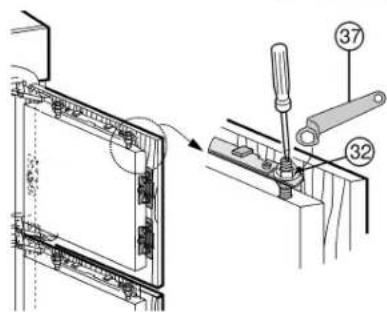

▶ Serrer lescontre-écrous Fig. 23 (32) avec la clé polygonale Fig. 23 (37) en bloquant les boulons d'ajustage Fig. 23 (33) à l'aide d'un tournevis.

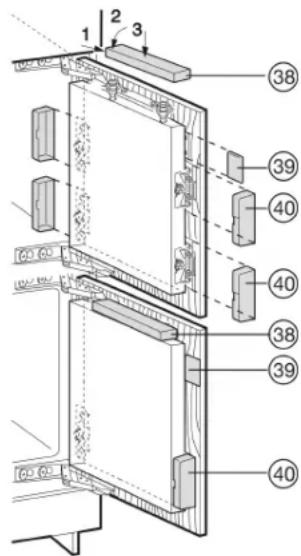

▶ Remettre les caches supérieurs Fig. 24 (38) et les enclencher.
▶ Remettre en place les caches latéraux Fig. 24 (39), les faire glisser jusqu'à la butée puis appuyer dessus jusqu'à ce que vous les entendiez s'enclencher.
▶ Faire glisser les caches Fig. 24 (40) sur le côté puis tirer vers l'avant avec un tournevis afin qu'ils s'enclenchent.

1 2 3 38 39 40 40 38 39 40

Fig. 24

▶ Mettre les caches Fig. 6 (5,6,7) en place puis les insérer.
Si besoin est, la butée de fin de course de la porte peut être réglée avec la clé plate 5 fournie :
▶ Force de ressort élevée : tourner dans le sens des aiguilles d'une montre.
▶ Force de ressort faible (état à la livraison) : tourner dans le sens inverse des aiguilles d'une montre.
▶ Placer les caches restants sur les charnières.

Contrôler les points suivants afin d'être certain que l'appareil est installé correctement. Une installation incorrecte risque d'entraîner la formation de givre et de condensation d'eau ainsi que des dysfonctionnements.

▷ La porte doit fermer correctement.
▷ La porte du meuble ne doit pas être trop près du corps du meuble.
▷ Le joint du coin supérieur côté poignée doit être bien collé. Pour vérifier, assombrir la pièce, placer une lampe de poche dans la partie supérieure de l'appareil puis fermer la porte. Si la lumière est visible à l'extérieur, vérifier le montage.

4.5 Eliminer l'emballage

AVERTISSEMENT

Risque d'étouffement avec les films et matériaux d'emballage !

▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériaux recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylène*

Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.6 Brancher l'appareil

ATTENTION

Risque d'endommagement du système électronique !

▶ Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif resp. triphasé) ou de fiches économies d'énergie.

AVERTISSEMENT

Risque d'incendie et de surchauffe! ▶ Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

L'appareil peut uniquement être branché à une prise de courant de sécurité installée selon les prescriptions. La prise de courant doit être protégée par fusibles de 10 A ou supérieur.

La prise doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

▶ Vérifier l'alimentation électrique.
▶ Enficher la prise de courant.

4.7 Enclencher l'appareil

Remarque

Pour enclencher l'ensemble de l'appareil, il suffit d'enclencher le congélateur.

Mettre l'appareil en marche env. 2 h avant le premier chargement avec des produits congelés.

Y placer les produits à congeler lorsque la température affichée est de -18 °C.

4.7.1 Enclencher le compartiment congélateur

▶ Appuyer sur la touche On/Off du congélateur Fig. 2 (3).
▷ L'affichage de température du réfrigérateur indique la température réglée.
L'affichage de température du compartiment congélateur clignote jusqu'à ce que la température soit suffisamment froide. Si la température est supérieure à 0 °C, des traits clignotent ; si elle est inférieure, la température paramétrée clignote.

4.7.2 Enclencher le compartiment réfrigérateur

▶ Appuyer sur la touche On/Off du réfrigérateur Fig. 2 (11).
▷ L'éclairage intérieur s'allume lorsque la porte est ouverte.
▷ L'affichage de température luit. Le réfrigérateur est enclenché.

5 Commande

5.1 Luminosité de l'affichage de température

Vous pouvez adapter la luminosité de l'affichage de température aux conditions lumineuses du lieu d'installation.

5.1.1 Régler la luminosité

La luminosité peut se régler entre h1 (intensité d'éclairage minimale) et h5 (intensité d'éclairage maximale).

▶ Activer le mode de réglage : appuyer sur la touche Fast-Freeze Fig. 2 (2) env. 5 secondes.

▷ La touche Fast-Freeze clignote. L'affichage indique c.
▶ Utiliser la touche de réglage “+” du congélateur Fig. 2 (5) et la touche de réglage “-” du congélateur Fig. 2 (4) pour sélectionner h.
▶ Confirmer : appuyer brièvement sur la touche Fast-Freeze Fig. 2 (2).
▶ Régler l'affichage plus lumineux : appuyer sur la touche de réglage "+" du congélateur Fig. 2 (5).
▶ Régler l'affichage plus sombre : appuyer sur la touche de réglage “-” du congélateur Fig. 2 (4).
▶ Confirmer : appuyer sur la touche Fast-Freeze Fig. 2 (2).
▶ La luminosité est maintenant réglée sur la nouvelle valeur.
▶ Désactiver le mode de réglage : appuyer sur la touche On/Off du congélateur Fig. 2 (3).
▶ Attendre 5 minutes.
▷ L'affichage de température affiche de nouveau la température.

-ou-

5.2 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.2.1 Régler la sécurité enfants

▶ Activer le mode de réglage : appuyer sur la touche Fast-Freeze Fig. 2 (2) env. 5 secondes.
▷ La touche Fast-Freeze clignote. L'affichage indique c.
▶ Confirmer en appuyant brièvement sur la touche Fast-Freeze Fig. 2 (2).
▶ Activer : utiliser la touche de réglage “+” du congélateur Fig. 2 (5) ou la touche de réglage “-” du congélateur Fig. 2 (4) pour sélectionner c1.
▶ Désactiver : utiliser la touche de réglage "+" du congélateur Fig. 2 (5) ou la touche de réglage "-" du congélateur Fig. 2 (4) pour sélectionner c0.
▶ Confirmer : appuyer sur la touche Fast-Freeze Fig. 2 (2).
▷ Lorsque le symbole sécurité enfants Fig. 2 (8) est allumé, la sécurité enfants est active.
▶ Désactiver le mode de réglage : appuyer sur la touche On/Off du congélateur Fig. 2 (3).
▶ Attendre 5 minutes.
▷ L'affichage de température affiche de nouveau la température.

-ou-

5.3 Alarme porte ouverte

Pour le réfrigérateur et le congélateur

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.

5.3.1 Arrêter l'alarme de porte

L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.

▶ Appuyer sur la touche Alarme Fig. 2 (1).

▷ L'alarme de porte s'arrête.

5.4 Alarme de température

Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.

L'affichage de la température clignote en même temps.

Une température trop élevée peut être due :

• au rangement d'aliments chauds dans l'appareil
• à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments
• le courant a été coupé un certain temps
• l'appareil est défectueux

L'avertisseur sonore s'éteint automatiquement et l'affichage de température arrête de clignoter lorsque la température est suffisamment froide.

Si l'état d'alarme persiste (voir Dysfonctionnements).

Remarque

Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer.

▶ Vérifier la qualité des aliments. Ne pas consommer d'ali-ments avariés.

5.4.1 Arrêter l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

▶ Appuyer sur la touche Alarme Fig. 2 (1).

▷ L'avertisseur sonore s'arrête.

5.5 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.5.1 Refroidir des aliments

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

▶ Toujours maintenir les fentes d'aération du ventilateur dégagées.

Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil)
Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent.
Utiliser la surface avant du fond du réfrigérateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différemment). Ne pas y laisser les denrées réfrigérées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte.
▶ Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.
Pour éviter que les bouteilles ne se renversent, déplacer le porte-bouteille.

5.5.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

▶ Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.

▶ Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.

Eviter d'ouvrir la porte trop fréquemment.

▶ Respecter les règles relatives à l'hygiène des aliments

Règles relatives à l'hygiène des aliments

▶ Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts).

▶ Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.

▶ Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers.

▶ Avoir recours aux instructions de service, surtout pour les questions d'entretien.

Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.5.3 Régler la température

La température est réglable de 11 °C à 2 °C, température recommandée : 5 °C.

▶ Augmenter la température : appuyer sur la touche de réglage "+" du réfrigérateur Fig. 2 (10).

Diminuer la température : appuyer sur la touche de réglage "-" "-" du réfrigérateur Fig. 2 (9).

Lors de la première pression sur la touche de réglage, l'affichage de la température du réfrigérateur affiche la valeur réglée précédemment.

▶ Modifier la température progressivement de 1 °C à chaque fois : appuyer brievement sur la touche.

▶ Modifier la température en continu :maintenir la touche enfoncée.

▷ L'affichage de la température clignote pendant le réglage.

La température réelle est affichée env. 5 sec. après la dernière pression de la touche. La température se règle lentement à sa nouvelle valeur.

5.5.4 Fast-Cool

La fonction Fast-Cool vous permet de régler votre appareil sur la puissance de réfrigération maximale. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez la fonction Fast-Cool lorsque vous voulez refroidir rapidement de grandes quantités d'aliments.

La fonction Fast-Cool consomme un peu plus d'énergie.

Refroidir avec la fonction Fast-Cool

▶ Appuyer brièvement sur la touche Fast-Cool Fig. 2 (12).

▷ La touche Fast-Cool Fig. 2 (12) s'allume.

▷ La température de réfrigération descend à sa valeur la plus basse. La fonction Fast-Cool est activée.

La fonction Fast-Cool se désactive automatiquement après env. 6 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Désactiver prématurément la fonction Fast-Cool

▶ Appuyer brièvement sur la touche Fast-Cool Fig. 2 (12).

▷ La touche Fast-Cool Fig. 2 (12) s'éteint.

▷ La fonction Fast-Cool est désactivée.

5.5.5 Ventilateur

Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.

Le refroidissement par ventilation est recommandé :

- en cas de températures ambiantes élevées (à partir de env. 30 °C)

- en cas d'humidité de l'air élevée

Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevée. Pour économiser de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.

Enclencher le ventilateur

▶ Appuyer brièvement sur la touche Fan Fig. 2 (13).
▷ La touche Fan s'éclaire, le ventilateur est allumé.

Couper le ventilateur

▶ Appuyer brièvement sur la touche Fan Fig. 2 (13).
▷ La touche Fan s'éteint, le ventilateur est éteint.

5.5.6 Décaler les tablettes de rangement

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

▶ Soulever la tablette de rangement et la retirer par devant.

▶ Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.

Les aliments congelés ne collent pas à la paroi arrière.

5.5.7 Utiliser la tablette de rangement composée de deux parties

▶ La tablette de verre avec butée (2) doit être derrière.

Fig. 25

5.5.8 Déplacer les balconnets de contre-porte

▶ Enlever les balconnets comme indiqué sur l'illustration.

Retirer toujours le compartiment fromage et beurre avec le couvercle.

▶ Retirer le couvercle : pousser l'un des côtés du compartiment fromage et beurre vers l'extérieur jusqu'à ce que le tenon du couvercle soit libre, puis enlever le couvercle sur le côté.

5.5.9 Retirer le range-bouteilles

▶ Retirer le range-bouteilles suivant l'illustration.

5.6 Compartiment congélateur

Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.

5.6.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous "capacité de congélation ... kg/24h".

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 35 kg chacune.

Un vide se constitue après fermeture de la porte. Après la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement.

PRUDENCE

Risque de blessure dû aux débris de verre !

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.

▶ Ne pas congeler de bouteilles ni de canettes !

Pour que les aliments congèlent rapidement jusqu'au coeur, ne pas dépasser les quantités suivantes par paquet :

- Fruits, légumes jusqu'à 1 kg

- Viande jusqu'à 2,5 kg

Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.

5.6.2 Dégivrer les aliments

• Dans le compartiment réfrigérateur
• A température ambiante
• Au micro-ondes
• Dans le four/le four à chaleur tournante
  ▶ Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

5.6.3 Régler la température dans le compartiment congélateur

L'appareil a été réglé en série pour un service normal.

La température est réglable entre -16 °C et -26 °C. Recommandation: -18 °C.

▶ Augmenter la température : appuyer sur la touche de réglage “+” du congélateur Fig. 2 (5).
Diminuer la température : appuyer sur la touche de réglage “-” du congélateur Fig. 2 (4).
En y appuyant pour la première fois, la valeur actuelle est affichée à l'affichage de température du congélateur.
▶ Modifier la température en pas de 1 °C : Appuyer brièvement sur la touche.

-ou-

▶ Modifier la température progressivement : Maintenir la touche appuyée.
▷ Pendant le réglage, la valeur affichée clignote.
▷ Env. 5 s après le dernier appui sur la touche, la température effective est affichée. La température adopte lentement la nouvelle valeur.

5.6.4 Fast Freeze

Cette fonction vous permet de congeler rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la

"Capacité de congélation ... kg/24h" indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.

elon la quantité de denrées fraiches à congeler, la fonction FastFreeze doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.

N'activez pas la fonction Fast-Freeze dans les cas suivants :

• lorsque vous introduisez des aliments déjà congelés
• Lors d'une congélation de denrées fraiches allant jusqu'à environ 2 kg par jour

Congeler avec la fonction Fast Freeze

▶ Appuyer une fois brièvement sur la touche Fast Freeze Fig. 2 (2).
▷ La touche Fast Freeze Fig. 2 (2) s'allume.
La température de congélation baisse, l'appareil passe en puissance frigorifique maximale. Pour une petite quantité de produits à congeler :

▶ Attendre env. 6 h.
▶ Placer les aliments frais dans les compartiments du haut. En cas de quantité maximale de produits à congeler :
▶ Attendre env. 24 h.
Placer les aliments emballés directement sur les clayettes en verre et les ranger dans les tiroirs uniquement après leur congélation.
La fonction Fast Freeze se désactive automatiquement en fonction de la quantité stockée : au plus tôt 30 heures après, au plus tard 65 heures après.
▷ La congélation est terminée.
▷ La touche Fast Freeze Fig. 2 (2) est éteinte.
▷ L'appareil continue de fonctionner en mode normal d'économie d'énergie.

5.6.5 Tiroirs

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux appareils avec NoFrost :

▶ laisser le tiroir inférieur dans l'appareil !
▶ Ne jamais encombrer les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur !

Pour déposer les produits à congeler directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

5.6.6 Tablettes de rangement

▶ Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
▶ Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

5.6.7 VarioSpace

Vous pouvez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent congelés sans problème puis de nouveau préparés.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 35 kg chacune.

(1) Plats cuisinés, crème glace (4) Charcuterie, pain
(2) Viande de porc, poisson (5) Gibier, champignons
(3) Fruits, légumes (6) Volaille, boeuf/veau

Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.

5.6.9 Accumulateurs de froid

Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.

Utilisation des accumulateurs de froid

Par gain de place, les accumulateurs de froid sont stockés dans le compartiment de congélation du dessus.

Placer les accumulateurs de froid congelés dans la partie supérieure de l'espace de congélation, sur les aliments congelés.

6.1 Dégivrer avec le mode NoFrost

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigérateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.2).

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.

Il n'y a pas besoin de le dégivrer manuellement.

6.2 Nettoyage de l'appareil

Avant le nettoyage :

PRUDENCE

Risque de blessures et d'endommagement émanant de la vapeur très chaude !

La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.

▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !

ATTENTION

Un nettoyage incorrect endommage l'appareil !

▶ Ne jamais utiliser de produits de nettoyage concentrés.
▶ Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
▶ Ne pas utiliser de produits de nettoyage contenant du sable, du chlorure, des substances chimiques ou des acides.
▶ Ne pas utiliser de solvants chimiques.
▶ Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V.
▶ Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
▶ Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.

▶ Vider l'appareil.

▶ Débrancher la prise.

• Utiliser des chiffons doux et un détergent universel d'une valeur pH neutre.
• Pour l'intérieur de l'appareil, uniquement avoir recours à des détergents et produits d'entretien garantis pour aliments.

Espace intérieur :

Nettoyer les surfaces intérieures et extérieures en caoutchouc :

Nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.
Nettoyer l'orifice d'écoulement : Enlever les dépôts avec un cotontige par ex.

Eléments d'équipement :

Nettoyer à la main les équipements intérieurs de l'appareil avec de l'eau tiède et un peu de produit à vaisselle.
Pour nettoyer les glissières, retirer les demi-tablettes de rangement en verre.

Après le nettoyage :

▶ Frotter l'appareil et les éléments d'équipement pour les sécher.
▶ Rebrancher l'appareil et l'enclencher de nouveau.
▶ Enclencher la fonction Fast-Freeze (voir 5.6.4). Lorsque la température est suffisamment froide :
▶ remettre en place les aliments.

6.3 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le répertoire S.A.V. fourni avec votre appareil.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte !

▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.

▶ Relever la désignation de l'appareil
Fig. 27 (1), le n° de service Fig. 27 (2) et le n° de série
Fig. 27 (3) sur la plaquette signalétique.
Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Index Service-Nr./No. Service Index Service Klasse 1/2 Class 1/2 Agr Type: AIF-Type AIF Type: AIF-Type Beteiligungs-Gruppe Capacitrate Volumen (Wt) - Descented Struktur Beteiligungs-Gruppe Capacitrate Prozessive in Charge / Capex Completions R kg / 24 h Nordnet Ges 16 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Fig. 27

▶ Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 27 (1), le n° de service Fig. 27 (2) et le n° de série Fig. 27 (3).

Ces informations vous permettront d'obtenir un service ciblé et rapide.

▶ Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.

Les aliments resteront plus longtemps frais.

Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

7 Dysfonctionnements

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

→ L'appareil n'est pas enclenché.
▶ Enclencher l'appareil.
→ La fiche secteur n'est pas correctement enfoncée dans la prise.
Contrôler la fiche secteur.
→ Le fusible de la prise n'est pas correct.
▶ Vérifier le fusible.

Le compresseur fonctionne lentement.

→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie.
▶ Ceci est normal pour les modèles avec économie d'énergie.
→ La fonction Fast-Freeze est activée.
Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.
→ La fonction Fast-Cool est activée.
Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.

L'inverseur clignote régulièrement toutes les 15 secondes\*.

→ L'inverseur est équipé d'un diagnostic d'erreurs à LED.
▶ Il est normal qu'il clignote.

Les bruits sont trop forts.

→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
▶ Ce bruit est normal.

Un gargouillement et un clapotis.

→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
▶ Ce bruit est normal.

Un léger clic.

→ Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
▶ Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

→ L'activation de la fonction Fast Freeze, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
▶ Ce bruit est normal.
→ L'activation de la fonction Fast-Cool, l'introduction d'ali-ments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
▶ Ce bruit est normal.
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2)

Un grondement sourd.

→ Le bruit est dû à la circulation de l'air du ventilateur.
▶ Ce bruit est normal.

Bruits de vibrations.

→ L'appareil n'est pas fixe au sol. De ce fait, le fonctionnement du groupe frigorifique fait vibrer les meubles ou objets contigus.
▶ Espacer les bouteilles et les récipients.

L'affichage de température indique : F0 à F5.

→ ll y a un dysfonctionnement.
▶ S'adresser au S.A.V. (voir Entretien).

L'affichage de température indique : nA

→ La température de congélation est trop élevée suite à une panne de secteur ou une interruption du courant durant les dernières heures ou jours. Lorsque le courant est rétabli, l'appareil continue de fonctionner conformément au dernier réglage de la température.

▶ Appuyer sur la touche Alarme Fig. 2 (1).

L'affichage de température indique pendant 60 sec. la température la plus élevée atteinte lors de la panne de courant. Ensuite, le système électronique affiche de nouveau la température de congélation réellement disponible.

▶ Effacer prématurément l'affichage de la température la plus élevée : appuyer sur la touche Alarme Fig. 2 (1).

▶ Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés. Ne pas recongeler d'aliments décongelés.

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement.

▶ Fermer la porte de l'appareil.

→ L'aération et la ventilation sont insuffisantes.

▶ Dégager la grille d'aération.

→ La température ambiante est trop élevée.

▶ Solution : (voir 1.2) .

→ L'appareil a été ouvert trop souvent ou trop longtemps.

▶ Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir Entretien).

→ De grandes quantités d'aliments frais ont été stockés sans utiliser la fonction Fast Freeze.

▶ Solution : (voir 5.6.4)

→ La température est mal réglée.

Diminuer la température puis vérifier après 24 h.

→ L'appareil est placé trop près d'une source de chaleur.

▶ Solution : (voir Mise en service).

→ L'appareil n'a pas été installé correctement dans la niche.

▶ Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.

L'éclairage intérieur ne fonctionne pas.

→ L'appareil n'est pas mis en marche.
▶ Mettre l'appareil en marche.
→ La porte est restée ouverte plus de 15 min.
L'éclairage intérieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.

→ L'éclairage LED est défectueux ou le cache est endommagé.

AVERTISSEMENT

Risque de blessure dû à un choc électrique !

Des pièces sous tension se trouvent sous le cache.

Faire remplacer ou réparer l'éclairage intérieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.

AVERTISSEMENT

Risque de blessure dû au faisceau laser de classe 1M.

▶ Lorsque le cache est ouvert, ne pas regarder à l'intérieur.

8 Mise hors service

8.1 Couper l'appareil

Remarque

Pour couper l'ensemble de l'appareil, il suffit de couper le congélateur.

8.1.1 Couper le congélateur

▶ Appuyer env. 2 s sur la touche ON/OFF du congélateur Fig. 2 (3).

Les affichages de température sont foncés. L'appareil est coupé.

8.1.2 Couper le réfrigérateur.

Remarque

En cas de besoin, le compartiment réfrigérateur peut être coupé séparément.

▶ Appuyer env. 2 s sur la touche ON/OFF du réfrigérateur Fig. 2 (11).

▷ L'affichage de température du réfrigérateur Fig. 2 (7) est foncé. Le réfrigérateur est coupé.

8.2 Mise hors service

▶ Vider l'appareil.

▶ Débrancher la prise.

▶ Nettoyer l'appareil (voir 6.2) .

▶ Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

9 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

▶ Rendre l'appareil inopérant.
▶ Débrancher l'appareil.
▶ Sectionner le câble de raccord.
