1 Gerät auf einen Blick.... 15

1.1 Geräte- und Ausstattungsübersicht.... 15
1.2 Einsatzbereich des Geräts.... 15
1.3 Konformität.... 16
1.4 Energie sparen.... 16

2 Allgemeine Sicherheitshinweise.... 16

3 Bedienungs- und Anzeigeelemente.... 17
3.1 Bedien- und Kontrollelemente.... 17
3.2 Temperaturanzeige.... 17

4 Inbetriebnahme.... 17

4.1 Gerät transportieren.... 17
4.2 Gerät aufstellen.... 17
4.3 Türanschlagwechsel.... 18
4.4 Einbau.... 18
4.5 Verpackung entsorgen.... 22
4.6 Gerät anschließen....22
4.7 Gerät einschalten.... 22

5 Bedienung.... 22

5.1 Helligkeit der Temperaturanzeige.... 22
5.2 Kindersicherung.... 22
5.3 Türalarm....23
5.4 Temperaturealarm.... 23
5.5 Kühlteil....23
5.6 Gefrierteil....24

6 Wartung.... 25

6.1 Abtauen mit NoFrost.... 25
6.2 Gerät reinigen.... 25
6.3 Kundendienst.... 26

7 Störungen.... 26

8 Außer Betrieb setzen.... 27
8.1 Gerät ausschalten....27
8.2 Außer Betrieb setzen.... 27

9 Gerät entsorgen.... 27

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch. Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem ▶ gekenn-zeichnet, Handlungsergebnisse mit einem ▷

1 Gerät auf einen Blick

1.1 Geräte- und Ausstattungsübersicht

Hinweis

▶ Lebensmittel wie in der Abbildung gezeigt einsortieren. So arbeitet das Gerät energiesparend.
▶ Ablagen, Schubladen oder Körbe sind im Auslieferungszustand für eine optimale Energieeffizienz angeordnet.

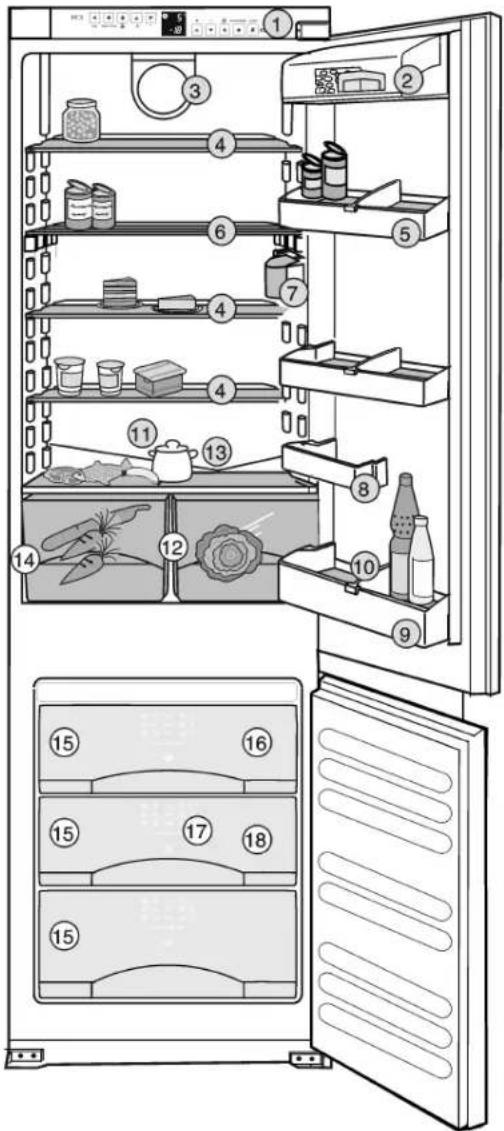

(1) Bedien- und Kontrollelemente
(2) Butter- und Käsefach
(3) Ventilator
(4) Abstellfläche, versetzbar
(5) Konservenabsteller
(6) Abstellfläche, teilbar
(7) Innenbeleuchtung
(8) Türabsteller
(9) Türabsteller für hohe Flaschen

(10) Flaschenhalter
(11) Kälteste Zone
(12) Gemüseschale
(13) Ablauföffnung

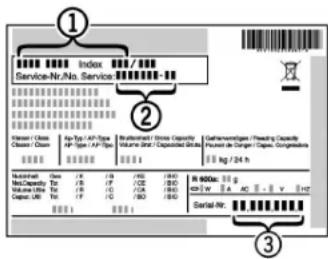

(14) Typenschild
(15) Gefrierschubfach
(16) Kälte-Akku
(17) Infosystem

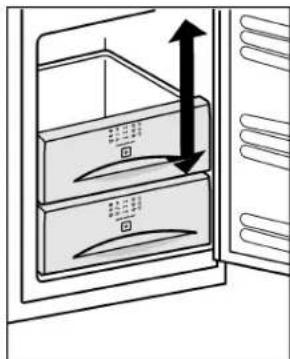

(18) VarioSpace

1.2 Einsatzbereich des Geräts

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäuser, Hotels, Motels, und anderen Unterkünften.
• beim Catering und ähnlichem Service im Großhandel

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden

Stoffe und Produkte. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt.

Hinweis

▶ Die angegebenen Umgebungstemperaturen einhalten, sonst verringert sich die Kühlleistung.

Klimaklasse für Umgebungstemperaturen von

SN 10 °C bis 32 °C

N 16 °C bis 32 °C

ST 16 °C bis 38 °C

T 16 °C bis 43 °C

1.3 Konformität

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht im Einbauzustand den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG und 2004/108/EG.

1.4 Energie sparen

- Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.

- Ventilatorluftschlitze immer frei halten.

- Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.

- Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur (siehe 1.2).

- Gerät möglichst kurz öffnen.

- Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.

- Lebensmittel sortiert einordnen (siehe Gerät auf einen Blick).

- Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.

- Lebensmittel nur solange wie nötig herausnehmen, damit sie sich nicht zu sehr erwärmen.

- Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.

- Tiefkühlgut im Kühlraum auftauen.

- Bei längeren Urlaubszeiten Kühlteil leeren und ausschalten.

2 Allgemeine Sicherheitshinweise

Gefahren für den Benutzer:

- Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen. Es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in die Benutzung des Gerätes unterwiesen und anfänglich beaufsichtigt. Kinder beaufsichtigen, damit sie nicht mit dem Gerät spielen.

- Im Fehlerfall Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.

- Reparaturen, Eingriffe am Gerät und den Wechsel der Netzanschlussleitung nur vom Kundendienst oder anderem dafür ausgebildeteten Fachpersonal ausführen lassen.

- Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.

• Gerät nur nach den Angaben der Anweisung montieren und anschließen.
• Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.
• Speziallampen (Glühlampen, LED, Leuchtstoffröhren) im Gerät dienen der Beleuchtung von dessen Innenraum und sind nicht zur Raumbeleuchtung geeignet.

Brandgefahr:

- Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

• Rohrleitungen des Kältekreislaufs nicht beschädigen.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
• Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eiscremebereiter usw.).
• Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austrittstelle beseitigen. Netzstecker ziehen. Raum gut lüften. Kundendienst benachrichtigen.

- Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

- Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden.

Absturz- und Umkippgefahr:

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Gefahr einer Lebensmittelvergiftung:

- Überlagerte Lebensmittel nicht verzehren.

Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

- Dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Handschuhe verwenden. Speiseis, besonders Wassereis oder Eiswürfel nicht sofort und nicht zu kalt verzehren.

Beachten Sie die spezifischen Hinweise in den anderen Kapiteln:

	GEFAHR	kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.
	WARNUNG	kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.
	VORSICHT	kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.
	ACHTUNG	kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.
	Hinweis	kennzeichnet nützliche Hinweise und Tipps.

3 Bedienungs- und Anzeigeelemente

3.1 Bedien- und Kontrollelemente

⑦ 5 ° -18 FAN FAST-COOL ON OFF + - ⑬ ⑭ ⑪ ⑩ ⑨ ⑧ ⑥ + - ON OFF FAST-FREEZE ALAMA △ ▼ ◇ * β

Fig. 2

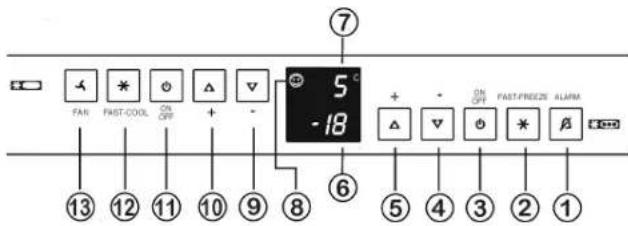

(1) Taste Alarm (8) Symbol Kindersicherung

(2) Taste Fast-Freeze (9) Einstelltaste - Kühlteil

(3) Taste On/Off Gefrierteil (10) Einstelltaste + Kühlteil

(4) Einstelltaste - Gefrierteil (11) Taste On/Off Kühlteil

(5) Einstelltaste + Gefrier- teil (12) Taste Fast-Cool

(6) Temperaturanzeige Gefrierteil

(7) Temperaturanzeige Kühlteil

(13) Taste Fan

3.2 Temperaturanzeige

Im Normalbetrieb wird angezeigt:

• die wärmste Gefriertemperatur
• die durchschnittliche Kühltemperatur

Die Temperaturanzeige Gefrierteil blinkt:

• die Temperatureinstellung wird verändert
• nach dem Einschalten ist die Temperatur noch nicht kalt genug
• die Temperatur ist um mehrere Grad angestiegen

In der Anzeige blinken Striche:

- die Gefriertemperatur liegt über 0 °C.

Die folgenden Anzeigen weisen auf eine Störung hin. Mögliche Ursachen und Maßnahmen zur Behebung: (siehe Störungen).

• nA
• F0 bis F5

4 Inbetriebnahme

4.1 Gerät transportieren

VORSICHT

Verletzungs- und Beschädigungsgefahr durch falschen Transport!

▶ Das Gerät verpackt transportieren.
Das Gerät stehend transportieren.
▶ Das Gerät nicht alleine transportieren.

4.2 Gerät aufstellen

Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.

Der Boden am Standort muss waagerecht und eben sein.

Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.

Das Gerät nicht ohne Hilfe aufstellen.

Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittel R 600a ein Volumen von 1 m³ aufweisen. Ist der Aufstellraum zu klein, kann im Falle einer Leckage des Kältekreislaufes ein entzündliches Gas-Luft-Gemisch entstehen. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

Das Gerät nur in standfeste Möbel einbauen.

Die Lüftungsquerschnitte unbedingt einhalten:

☐ Die Tiefe des Entlüftungsschachts an der Möbelrückwand muss min. 38 mm betragen.
☐ Für die Be- und Entlüftungsquerschnitte im Möbelsockel und Möbelumbau oben sind min. 200 cm² erforderlich.
Grundsätzlich gilt: je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.

WARNUNG

Brandgefahr durch Feuchtigkeit!

Wenn stromführende Teile oder die Netzanschlussleitung feucht werden, kann es zu einem Kurzschluss kommen.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

WARNUNG

Brandgefahr durch Kältemittel!

Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

▶ Die Rohrleitungen des Kältekreislaufs nicht beschädigen.

WARNUNG

Brand- und Beschädigungsgefahr!

Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!

Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!

nach dem Einbau:

▶ Schutzfolien von den Zierleisten und Schubfachfronten abziehen.
▶ Alle Transportsicherungsteile entfernen.

▶ Rote Transportsicherung abschrauben. Freigewordenes Befestigungsloch mit Stopfen (60) verschließen.

Torx® 15 60

▶ Verpackung entsorgen. (siehe 4.5)

Hinweis

▶ Gerät reinigen (siehe 6.2) .

Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden.

▶ Immer auf gute Be- und Entlüftung am Aufstellort achten.

4.3 Türanschlagwechsel

ACHTUNG

Beschädigungsgefahr für Side-by-Side Geräte durch Kondenswasser!

Wenn ein Side-by-Side Gerät (S...) zusammen mit einem zweiten Gerät aufgestellt wird (als SBS-Kombination) muss der Türanschlag des Auslieferungszustands bleiben.

Den Türanschlag nicht wechseln.

Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:

Sechskantschlüssel 13

□ Akku-Schraubendreher Torx® 15, 20, 25, 30

Das Gerät zu 2/3 in die Nische einschieben.

Netzstecker ziehen.

Türen öffnen.

4.3.1 Türanschlag wechseln

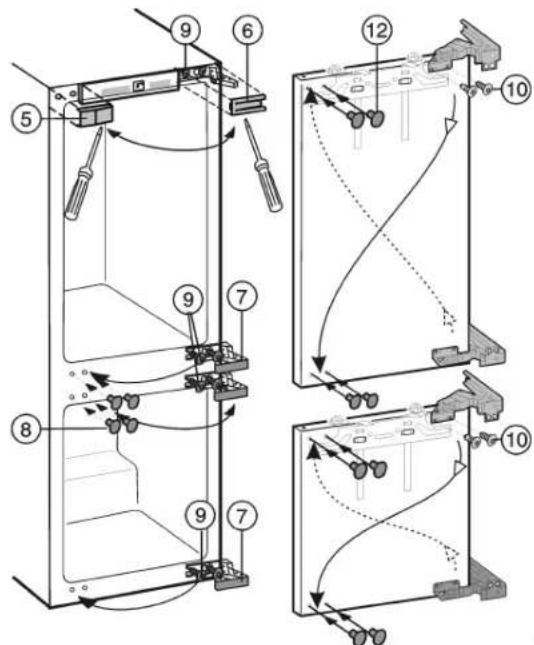

▶ Abdeckungen Fig. 3 (5,6,7,8) mit einem Schlitzschraubendreher nach vorn abheben.
▶ Schrauben Fig. 3 (9) oben und unten am Gerätekorpus nur lösen.
▶ Türen nach außen schieben und aushängen.
▶ Schrauben Fig. 3 (9) auf die Gegenseite umsetzen, kurz einschrauben.
▶ Schrauben Fig. 3 (10) herausdrehen und die Scharniere diagonal umschlagen.

Die Schrauben Fig. 3 (10) sind selbstschneidend: Akku-Schrauber verwenden.

▶ Scharniere fest mit 4 Nm anschrauben.
Mit Stopfen Fig. 3 (12) die freigewordenen Befestigungslö- scher verschließen.
▶ Türen in die vormontierten Schrauben Fig. 3 (9) einhängen und Schrauben fest mit 4 Nm anziehen.

WARNUNG

Verletzungsgefahr durch herausfallende Tür!

Sind die Befestigungsteile nicht fest genug angeschraubt, kann die Tür herausfallen. Dies kann zu schweren Verletzungen führen. Außerdem schließt die Tür evtl. nicht, so dass das Gerät nicht richtig kühlt.

▶ Die Scharniere fest (mit 4 Nm) anschrauben.
▶ Alle Schrauben kontrollieren und ggf. nachziehen.

4.4 Einbau

Alle Befestigungsteile liegen dem Gerät bei.

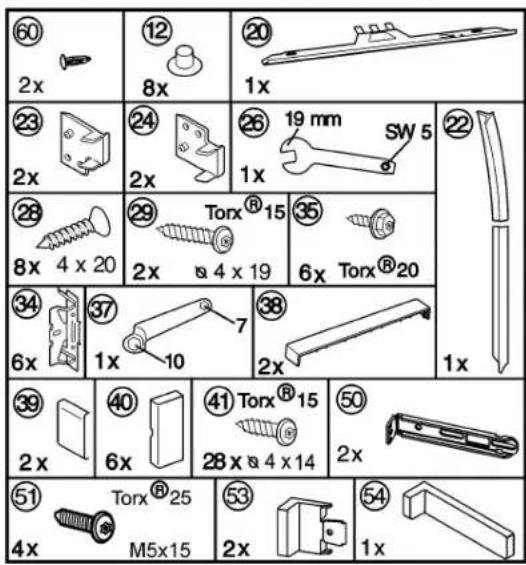

60 2x 12 8x 20 1x 23 2x 24 2x 26 19 mm SW 5 1x 28 8x 4 x 20 29 Torx®15 2x & 4 x 19 35 6x Torx®20 34 6x 37 1x 10 38 2x 39 2x 40 6x 41 Torx®15 28 x & 4 x 14 50 2x 51 4x Torx®25 M5x15 53 2x 54 1x

Fig. 4

Stellen Sie sicher, dass folgendes Werkzeug bereitliegt:

□ Akku-Schraubendreher Torx 15. 20. 25
□ Schraubendreher
□ Sechskantschlüssel 13, Wasserwaage

Zwischenboden und Seitenwand des Möbelschranks müssen rechtwinklig zueinander stehen. Möbelschrank mit Wasserwaage und Winkel ausrichten. Wenn erforderlich durch Unterlegen ausgleichen.

Das Gerät kann auch in einen normalen Küchenschrank eingebaut werden. In diesem Fall die Beschläge der Möbeltür und der Nische abmontieren. Sie werden nicht mehr benötigt, da die Möbeltür auf die Gerätetür montiert wird.

Hinweis

▶ Vor Montage der Möbeltür sicherstellen, dass das zulässige Gewicht der Möbeltüre nicht überschritten wird.
▶ Beschädigungen der Scharniere und der daraus entstehenden Funktionsbeeinträchtigungen können sonst nicht ausgeschlossen werden.

	Maximales Gewicht der Möbeltür
Kühlteiltür 14 kg
Gefrierteiltür 12 kg

Die Einbaumaße überprüfen:

A B C
1772 mm - 1778 mm 17	69,5 mm 695	mm

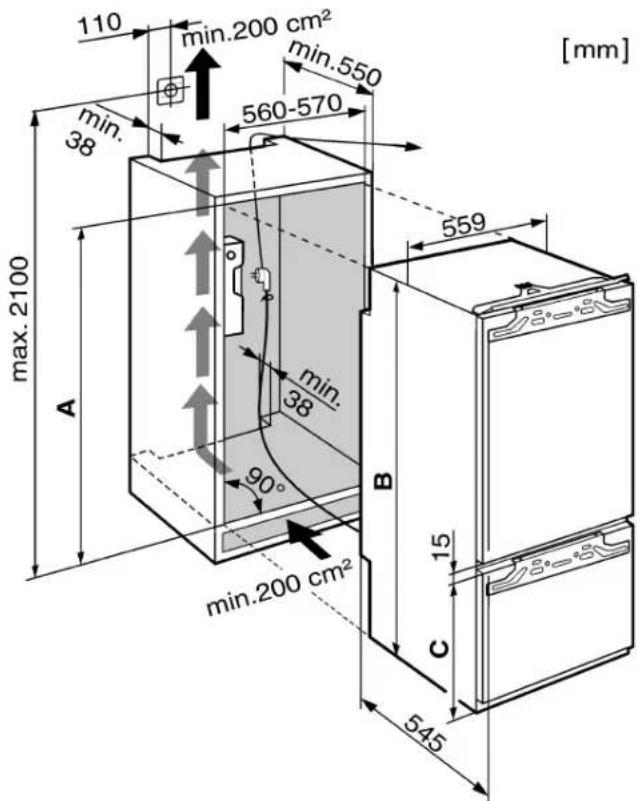

110 min.200 cm² min.550 min. 38 560-570 max. 2100 A min. 38 90° min.200 cm² B 15 C 545 [mm]

Fig. 5

4.4.1 Gerät montieren

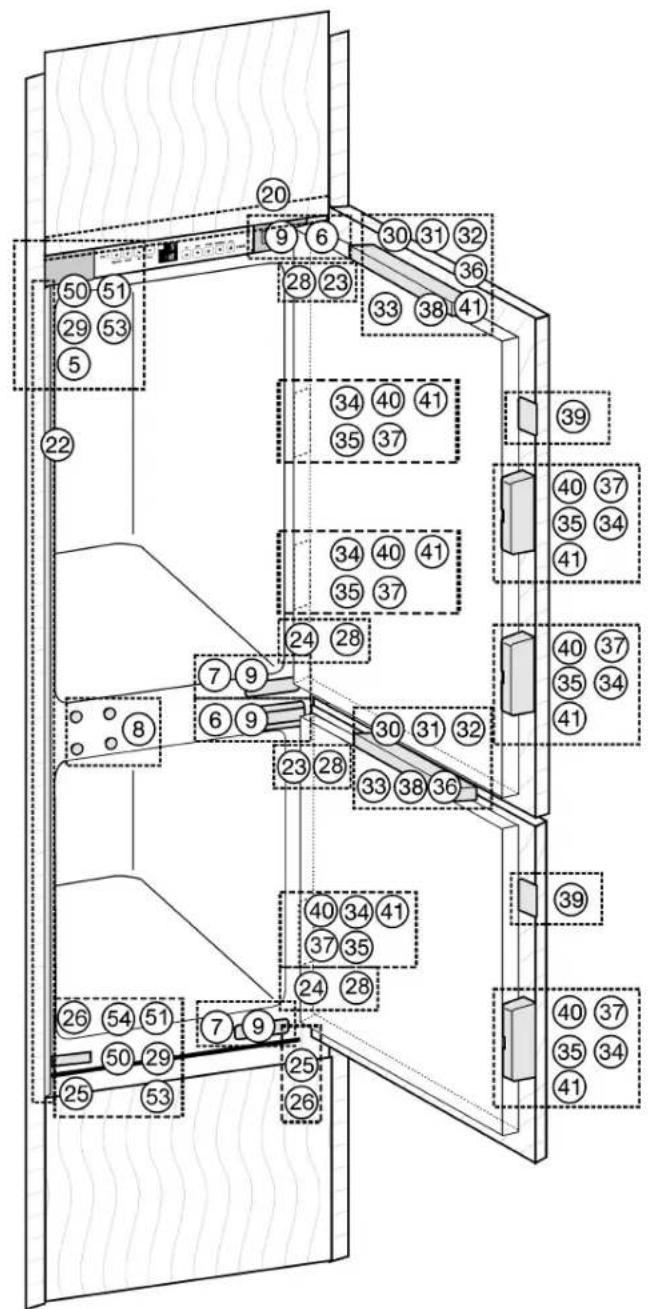

Fig. 6
Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!
Anschlusskabel mit Hilfe einer Schnur so verlegen, dass das Gerät nach dem Einbau leicht angeschlossen werden kann.
Das Gerät zu 3/4 in die Nische einschieben.
▶ Abdeckungen Fig. 6 (5,6,7) abnehmen.
▶ Ausgleichsblende Fig. 8 (20) mittig auf das Gerät montieren: in Stegaufnahme einschieben und in Schlüssellöcher einhaken.

Alle Befestigungswinkel Fig. 9 (34) mit Sechskantschraube Fig. 9 (35) auf die vorgebohrten Löcher der Gerätetür schrauben.

34 35 Fig. 9

Bei 16 mm dicken Möbelwänden = 568 mm breite Nische:

▶ Distanzteil Fig. 10 (23) auf die oberen und Distanzteil Fig. 6 (24) auf die unteren Scharniere aufklipsen.
▶ Abdeckungen Fig. 11 (53) oben und unten auf die Befestigungswinkel Fig. 11 (50) aufstecken.
▶ Die Befestigungswinkel Fig. 11 (50) oben und unten mit Schrauben Fig. 11 (51) befestigen, so dass sich der Winkel noch etwas nach links und rechts bewegen lässt.
▶ Schutzfolie von der Abdeckleiste Fig. 12 (22) abziehen. Abdeckleiste Fig. 12 (22) griffseitig und frontbündig an der Nase der Abdeckung Fig. 11 (53) ansetzen und an die Geräteseitenwand ankleben.
▶ Abdeckleiste Fig. 12 (22) bei Bedarf unten kürzen: Die Abdeckleiste Fig. 12 (22) muss 3 mm über der Oberkante des unteren Befestigungswinkels Fig. 6 (50) enden.

Gerät einschieben und ausrichten:

Das Gerät einschieben, bis die Abdeckungen Fig. 11 (53) an der Möbelseitenwand anschlagen Fig. 11.
▶ Stellfuß herausdrehen. Bei 16 mm dicken Möbelwänden = 568 mm breite Nische:
▶ Die Distanzteile an der Möbel- seitenwand anschlagen lassen.

Bei 19 mm dicken Möbelwänden = 562 mm breite Nische:

▶ Die Vorderkanten der Scharniere bündig mit der Möbelseitenwand ausrichten.

Fig. 13

Fig. 14
Bei Möbeln (16 mm und 19 mm) mit Türanschlagsteilen (Noppen, Dichtungslippen usw.):

Das Aufbaumaß (Tiefe der Türanschlagsteile) berücksichtigen. Scharniere und Abdeckungen Fig. 11 (53) um das Aufbaumaß vorstehen lassen.
▶ Gerät über die Stellfüße Fig. 6 (25) mit beiliegendem Gabelschlüssel Fig. 6 (26) gerade stehend ausrichten.
Das Gerät ist nun in der Tiefe richtig positioniert. Der Abstand von Vorderkante Möbelseitenwand zu Geräte-korpus beträgt umlaufend 42 mm. (Türanschlagsteile, wie Noppen und Dichtungslippen berücksichtigen.)

Hinweis

Funktionsstörung durch falsche Montage!

Wenn das Abstandsmaß nicht eingehalten wird, schließt die Tür evtl. nicht. Dies kann zu Vereisung, Kondenswasserbildung und Funktionsstörungen führen.

Umlaufendes Abstandsmaß von 42 mm unbedingt einhalten. (Türanschlagsteile, wie Noppen und Dichtungslippen berücksichtigen.)

Gerät in der Nische festschrauben:

An beiden Türen mit Spanplattenschrauben Fig. 15 (28) jeweils oben und unten durch die Scharnierlaschen schrauben.

▶ Schrauben Fig. 16 (51) etwas lockern.
▶ Oberen Befestigungswinkel Fig. 16 (50) mit Spanplattenschraube Fig. 16 (29) ø4x19 an der Möbelwand festschrauben.
Das überstehende Ende der Abdeckung Fig. 16 (53) abbrechen.
▶ Schrauben Fig. 16 (51) festziehen.
▶ Abdeckung Fig. 16 (53) aufsetzen.

Griffseitig unten:

▶ Schrauben Fig. 17 (51) etwas lockern.
Unteren Befestigungswinkel Fig. 17 (50) mit Spanplattenschraube Fig. 17 (29) ø4x19 an der Möbelwand festschrauben.
Das überstehende Ende der Abdeckung Fig. 17 (53) abbrechen. Es wird nicht mehr benötigt.
▶ Schrauben Fig. 17 (51) festziehen.
▶ Abdeckung Fig. 17 (54) auf den unteren Befestigungswinkel Fig. 17 (50) aufsetzen.
▶ Gerätetür schließen.

4.4.2 Möbeltüren montieren

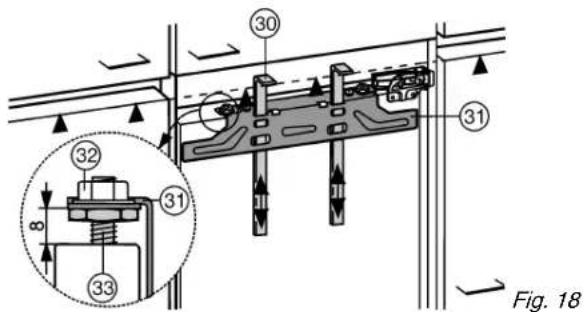

30 31 32 8 31 33 Fig. 18

Die Montagehilfen Fig. 18 (30) werden für beide Türen benötigt. Möbeltüren daher nacheinander montieren.

▶ Voreinstellung von 8 mm prüfen. (Abstand zwischen Gerätetür und Traversenunterkante)

Montagehilfen Fig. 18 (30) auf Möbeltürhöhe hochschieben. Untere Anschlagskante ▲ der Montagehilfe = Oberkante der zu montierenden Möbeltür.
▶ Befestigungstraverse Fig. 19 (31) über die Kontermuttern Fig. 19 (32) abschrauben.
▶ Befestigungstraverse Fig. 19 (31) mit den Montagehilfen Fig. 19 (30) auf die Innenseite der Möbeltür hängen.

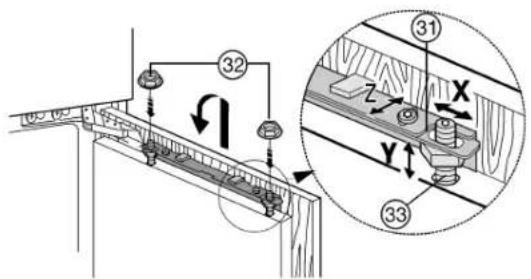

bei 600 mm breiter Nische:

Befestigungstraverse Fig. 19 (31) mittig ausrichten: kurze Mittellinie auf Möbeltür anzeichnen und Pfeilspitze der Traverse darüberbringen.
Abstände zur Außenkante sind links und rechts gleich groß. Für Spanplattentüren:
Befestigungstraverse Fig. 19 (31) mit mindestens 6 Schrauben Fig. 19 (41) festschrauben. Für Kassettentüren:
▶ Befestigungstraverse Fig. 19 (31) mit 4 Schrauben Fig. 19 (41) am Rand festschrauben.
▶ Montagehilfen Fig. 19 (30) nach oben herausziehen und in die danebenliegenden Ausnahmeöffnungen gedreht einschieben.

Möbeltür auf die Justagebolzen Fig. 20 (33) einhängen und Kontermuttern Fig. 20 (32) locker auf die Justagebolzen schrauben.
▶ Tür schließen.
▶ Türabstand zu den umliegenden Möbeltüren überprüfen.
▶ Möbeltür seitlich ausrichten: Möbeltür in X Richtung verschieben.
Möbeltür in der Höhe und seitlichen Neigung ausrichten: Justagebolzen Fig. 20 (33) mit einen Schraubendreher einstellen.
Die Möbeltür ist bündig und fluchtend zu den umliegenden Möbelfronten.
▶ Kontermuttern Fig. 20 (32) anziehen.

Auf Bündigkeit der beiden Metallkanten achten, Symbol //:

▶ Befestigungslöcher in der Möbeltür vorbohren (evtl. mit einem Stichel vorstechen).

Torx® 15 41 34 z

Fig. 21

▶ Gerätetür mit Schrauben Fig. 21 (41) durch die Befestigungswinkel Fig. 21 (34) auf der Möbeltür verschrauben.

▶ Möbeltür in der Tiefe Z ausrichten: oben Schrauben Fig. 22 (36), unten Sechskantschrauben Fig. 22 (35) mit beiliegendem Ringschlüssel Fig. 22 (37) lösen, dann Tür verschieben.
▶ Noppen und Dichtungslippen nicht anschlagen lassen - funktionswichtig!
▶ Zwischen Möbeltür und Möbelkorpus einen Luftspalt von 2 mm einstellen.

ca. 2mm

Für große Möbeltüren:

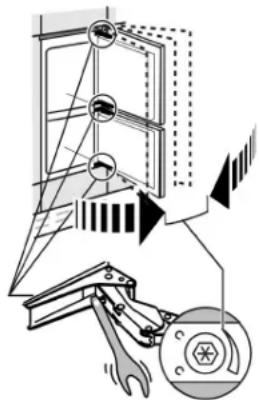

▶ ein 3. Paar Befestigungswinkel Fig. 9 (34) montieren.
Dazu im Griffbereich die vorgebohrten Löcher der Gerätetür verwenden.

▶ Sitz der Tür überprüfen und evtl. nachjustieren.
▶ Alle Schrauben festziehen.

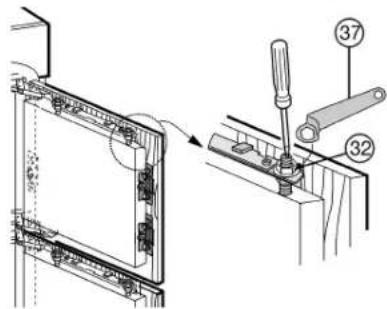

▶ Kontermuttern Fig. 23 (32) mit dem Ringschlüssel Fig. 23 (37) festziehen, dabei Justagebolzen Fig. 23 (33) mit einem Schraubendreher gegenhalten.

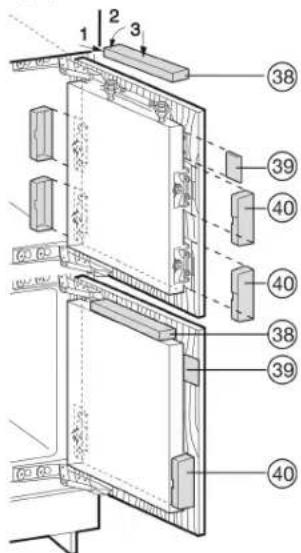

▶ Obere Abdeckungen Fig. 24 (38) aufsetzen und einrasten.
▶ Seitliche Abdeckungen Fig. 24 (39) aufsetzen, bis zum Anschlag aufschieben und dann aufdrücken, bis sie hörbar einrasten.
▶ Abdeckungen Fig. 24 (40) seitlich aufschieben dann mit einem Schraubendreher nach vorn ziehen, so dass sie einrasten.

1 2 3 38 39 40 40 38 39 40

Fig. 24

▶ Abdeckungen Fig. 6 (5,6,7) aufsetzen und aufrasten.

Die Endanschlagsfederung der Tür kann bei Bedarf mit dem beiliegenden Inbusschlüssel eingestellt werden:

▶ stärkere Federkraft: drehen im Uhrzeigersinn.
▶ geringere Federkraft (Auslieferungszustand): drehen entgegen dem Uhrzeigersinn.
▶ Restliche Abdeckungen auf die Scharniere aufstecken.

Die folgenden Punkte überprüfen, um sicherzustellen, dass das Gerät richtig eingebaut ist. Andernfalls kann es zu Vereisung, Kondenswasserbildung und Funktionsstörungen kommen:

▷ Die Tür muss richtig schließen
▷ Die Möbeltür darf nicht am Möbelkorpus anliegen
Die Dichtung an der griffseitigen oberen Ecke muss fest anliegen. Zum prüfen den Raum abdunkeln, eine Taschenlampe oben in das Gerät legen und die Tür schließen. Wenn das Licht herausscheint, die Montage überprüfen.

4.5 Verpackung entsorgen

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien!

▶ Kinder nicht mit Verpackungsmaterial spielen lassen.

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt:

• Wellpappe/Pappe
• Teile aus geschäumtem Polystyrol
• Folien und Beutel aus Polyethylen
• Umreifungsbänder aus Polypropylen
• genagelter Holzrahmen mit Scheibe aus Poly- ethylen*
  Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

4.6 Gerät anschließen

ACHTUNG

Beschädigungsgefahr für die Elektronik!

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden.

WARNUNG

Brand- und Überhitzungsgefahr!

Keine Verlängerungskabel oder Verteilerleisten verwenden.

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Das Gerät nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Die Steck-dose muss mit 10 A oder höher abgesichert sein.

Sie muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.

▶ Elektrischen Anschluss prüfen.
▶ Den Netzstecker einstecken.

4.7 Gerät einschalten

Hinweis

Um das gesamte Gerät einzuschalten, muss nur das Gefrierteil eingeschaltet werden.

Nehmen Sie das Gerät ca. 2 h vor der ersten Beschickung mit Gefriergut in Betrieb.

Legen Sie erst dann Gefriergut ein, wenn die Temperaturanzeige -18 °C anzeigt.

4.7.1 Gefrierteil einschalten

▶ Taste On/Off Gefrierteil Fig. 2 (3) drücken.
Die Temperaturanzeige Kühlteil zeigt die eingestellte Temperatur.
Die Temperaturanzeige Gefrierteil blinkt bis die Temperatur kalt genug ist. Liegt die Temperatur über 0 °C blinken Striche, liegt sie darunter blinkt die eingestellte Temperatur.

4.7.2 Kühlteil einschalten

▶ Taste On/Off Kühlteil Fig. 2 (11) drücken.
▷ Die Innenbeleuchtung brennt bei offener Tür.
▷ Die Temperaturanzeige leuchtet. Das Kühlteil ist eingeschaltet.

5 Bedienung

5.1 Helligkeit der Temperaturanzeige

Sie können die Helligkeit der Temperaturanzeige an die Lichtverhältnisse im Aufstellraum anpassen.

5.1.1 Helligkeit einstellen

Die Helligkeit ist einstellbar zwischen h1 (minimale Leuchtkraft) und h5 (maximale Leuchtkraft).

▶ Einstellmodus aktivieren: Taste Fast-Freeze Fig. 2 (2) ca. 5 s drücken.
▷ Die Taste Fast-Freeze blinkt. In der Anzeige wird c angezeigt.
▶ Mit Einstelltaste “+” Gefrierteil Fig. 2 (5) und Einstelltaste “-” Gefrierteil Fig. 2 (4) h wählen.
▶ Bestätigen: Taste Fast-Freeze Fig. 2 (2) kurz drücken.
Anzeige heller einstellen: Einstelltaste "+" Gefrierteil Fig. 2 (5) drücken.
Anzeige dunkler einstellen: Einstell-taste "-" Gefrierteil Fig. 2 (4) drücken.
▶ Bestätigen: Taste Fast-Freeze Fig. 2 (2) drücken.
▷ Die Helligkeit ist auf den neuen Wert eingestellt.
▶ Einstellmodus deaktivieren: Taste On/Off Gefrierteil Fig. 2 (3) drücken.

-oder-

▶ 5 min. warten.
▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.2 Kindersicherung

Mit der Kindersicherung können Sie sicherstellen, dass Kinder beim Spielen das Gerät nicht versehentlich ausschalten.

5.2.1 Kindersicherung einstellen

▶ Einstellmodus aktivieren: Taste Fast-Freeze Fig. 2 (2) ca. 5 s drücken.

▷ Die Taste Fast-Freeze blinkt. In der Anzeige wird c angezeigt.
▶ Die Taste Fast-Freeze Fig. 2 (2) kurz drücken, um zu bestätigen.
▶ einschalten: Mit Einstelltaste “+” Gefrierteil Fig. 2 (5) oder Einstelltaste “-” Gefrierteil Fig. 2 (4) c1 wählen.
ausschalten: Mit Einstelltaste “+” Gefrierteil Fig. 2 (5) oder Einstelltaste “-” Gefrierteil Fig. 2 (4) c0 wählen.
▶ Bestätigen: Taste Fast-Freeze Fig. 2 (2) drücken.
▷ Wenn das Symbol Kindersicherung Fig. 2 (8) leuchtet, ist die Kindersicherung eingeschaltet.
▶ Einstellmodus deaktivieren: Taste On/Off Gefrierteil Fig. 2 (3) drücken.

-oder-

▶ 5 min. warten.
▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.3 Türalarm

Für Kühl- und Gefrierteil

Wenn die Tür länger als 60 s geöffnet ist, ertönt der Tonwarner.

Der Tonwarner verstummt automatisch, wenn die Tür geschlossen wird.

5.3.1 Türalarm stumm schalten

Der Tonwarner kann bei geöffneter Tür stumm geschaltet werden. Das Tonabschalten ist solange wirksam, wie die Tür geöffnet ist.

▶ Taste Alarm Fig. 2 (1) drücken.
Der Türalarm verstummt.

5.4 Températuralarm

Wenn die Gefriertemperatur nicht kalt genug ist, ertönt der Tonwarner.

Gleichzeitig blinkt die Temperaturanzeige.

Die Ursache für eine zu hohe Temperatur kann sein:

• warme frische Lebensmittel wurden eingelegt
• beim Umsortieren und Entnehmen von Lebensmitteln ist zu viel warme Raumluft eingeströmt
• der Strom ist länger ausgefallen
• das Gerät ist defekt

Der Tonwarner verstummt automatisch und die Temperaturanzeige hört auf zu blinken, wenn die Temperatur wieder ausreichend kalt ist.

Wenn der Alarmzustand bestehen bleibt: (siehe Störungen).

Hinweis

Wenn die Temperatur nicht kalt genug ist, können Lebensmittel verderben.

▶ Die Lebensmittel auf ihre Qualität prüfen. Verdorbene Lebensmittel nicht mehr verzehren.

5.4.1 Tempaturalarm stumm schalten

Der Tonwarner kann stumm geschaltet werden. Wenn die Temperatur wieder ausreichend kalt ist, ist die Alarm-Funktion wieder aktiv.

▶ Taste Alarm Fig. 2 (1) drücken.

Der Tonwarner verstummt.

5.5 Kühlteil

Durch die natürliche Luftzirkulation im Kühlteil stellen sich unterschiedliche Temperaturbereiche ein. Unmittelbar über den Gemüseschubfächern und an der Rückwand ist es am kältesten. Im oberen vorderen Bereich und in der Tür ist es am wärmsten.

5.5.1 Lebensmittel kühlen

Hinweis

Der Energieverbrauch steigt und die Kühlleistung verringert sich, wenn die Belüftung nicht ausreicht.

▶ Ventilatorluftschlitze immer freihalten.

Leicht verderbliche Lebensmittel wie fertige Speisen, Fleisch- und Wurstwaren in der kältesten Zone lagern. Im oberen Bereich und in der Tür Butter und Konserven einsortieren. (siehe Gerät auf einen Blick)
Zum Verpacken wiederverwendbare Kunststoff-, Metall-, Aluminium-, Glasbehälter und Frischhaltefolien verwenden.
Die vordere Fläche des Kühlteilbodens nur zum kurzfristigen Abstellen von Kühlgut, z. B. beim Umräumen oder Aussortieren verwenden. Kühlgut jedoch nicht stehen lassen, sonst kann es beim Türschließen nach hinten geschoben oder umgekippt werden.
▶ Lebensmittel nicht zu dicht lagern, damit die Luft gut zirkulieren kann.
▶ Flaschen gegen Umkippen sichern: Den Flaschenhalter verschieben.

5.5.2 Temperatur einstellen

Die Temperatur ist einstellbar von 11 °C bis 2 °C, empfohlen sind 5 °C.

▶ Temperatur wärmer einstellen: Einstelltaste "+" Kühlteil Fig. 2 (10) drücken.
▶ Temperatur kälter einstellen: Einstelltaste "-" Kühlteil Fig. 2 (9) drücken.
▷ Bei erstmaligem Drücken wird in der Temperaturanzeige Kühlteil der bisher eingestellte Wert angezeigt.
▶ Temperatur in 1 °C -Schritten ändern: Taste kurz drücken.
▶ Temperatur fortlaufend ändern: Taste gedrückt halten.
▷ Während des Einstellens wird der Wert blinkend angezeigt.
Ca. 5 s nach dem letzten Tastendruck wird die tatsächliche Temperatur angezeigt. Die Temperatur stellt sich langsam auf den neuen Wert ein.

5.5.3 Fast-Cool

Mit Fast-Cool schalten Sie auf höchste Abkühlleistung. Damit erreichen Sie tiefere Kühltemperaturen. Verwenden Sie Fast-Cool, um große Mengen von Lebensmitteln schnell abzukühlen.

Fast-Cool hat einen etwas höheren Energieverbrauch.

Mit Fast-Cool kühlen

▶ Taste Fast-Cool Fig. 2 (12) kurz drücken.
▷ Die Taste Fast-Cool Fig. 2 (12) leuchtet.
Die Kühltemperatur sinkt auf den kältesten Wert. Fast-Cool ist eingeschaltet.
▷ Fast-Cool schaltet sich nach ca. 6 h automatisch ab. Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.

Fast-Cool vorzeitig ausschalten

▶ Taste Fast-Cool Fig. 2 (12) kurz drücken.
▷ Die Taste Fast-Cool Fig. 2 (12)erlischt.
▷ Fast-Cool ist ausgeschaltet.

5.5.4 Ventilator

Mit dem Ventilator können Sie große Mengen frischer Lebensmittel schnell abkühlen oder eine relativ gleichmäßige Temperaturverteilung über alle Abstellebenen erreichen.

Die Umluftkühlung ist empfehlenswert:

• bei hoher Raumtemperatur (ab ca. 30 °C)
• bei hoher Luftfeuchtigkeit

Die Umluftkühlung hat einen etwas höheren Energieverbrauch. Um Energie zu sparen, schaltet der Ventilator bei geöffneter Tür automatisch ab.

Ventilator einschalten

▶ Taste Fan Fig. 2 (13) kurz drücken.
▷ Die Taste Fan leuchtet, der Ventilator ist eingeschaltet.

Ventilator ausschalten

▶ Taste Fan Fig. 2 (13) kurz drücken.
▷ Die Taste Fan erlischt, der Ventilator ist ausgeschaltet.

5.5.5 Abstellflächen versetzen

Die Abstellflächen sind gegen unbeabsichtigtes Herausziehen durch Auszugstopps gesichert.

▶ Abstellfläche anheben und nach vorne herausziehen.

▶ Abstellfläche mit dem Anschlagrand hinten nach oben zeigend einschieben.
▷ Die Lebensmittel frieren nicht an der Rückwand fest.

5.5.6 Teilbare Abstellfläche verwenden

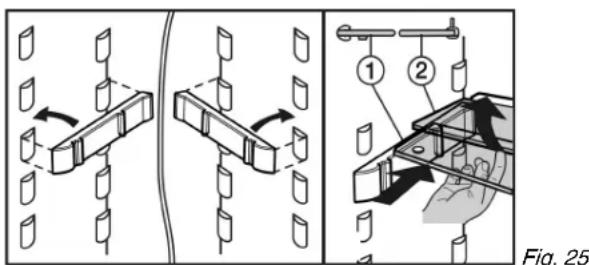

Fig. 25

▶ Die Glasplatte mit Anschlagrand (2) muss hinten liegen.

5.5.7 Türabsteller versetzen

▶ Absteller nach Abbildung entnehmen.

Butter- und Käsefach immer zusammen mit dem Deckel herausnehmen.

Deckel herausnehmen: Ein Seitenteil des Butter- und Käsefachs nach außen drücken, bis der Deckel-zapfen frei ist, dann Deckel zur Seite abnehmen.

5.5.8 Flaschenhalter entnehmen

▶ Flaschenhalter nach Abbildung entnehmen.

5.6 Gefrierteil

Im Gefrierteil können Sie Tiefkühlkost und Gefriergut lagern, Eiswürfel bereiten und frische Lebensmittel einfrieren.

5.6.1 Lebensmittel einfrieren

Sie können maximal so viel kg frische Lebensmittel innerhalb von 24 h einfrieren, wie auf dem Typenschild (siehe Gerät auf einen Blick) unter "Gefriervermögen ... kg/24h" angegeben ist.

Die Schubfächer können jeweils mit max. 25 kg Gefriergut, die Platten je mit max. 35 kg belastet werden.

Nach dem Schließen der Tür entsteht ein Vakuum. Nach dem Schließen ca. 1 min warten, dann lässt sich die Tür leichter öffnen.

VORSICHT

Verletzungsgefahr durch Glasscherben! Flaschen und Dosen mit Getränken können beim Gefrieren platzen. Dies gilt insbesondere für kohlensäurehaltige Getränke.

▶ Flaschen und Dosen mit Getränken nicht einfrieren!

Damit die Lebensmittel schnell bis zum Kern durchfrieren, folgende Mengen pro Packung nicht überschreiten:

• Obst, Gemüse bis zu 1 kg
• Fleisch bis zu 2,5 kg

Lebensmittel in Gefrierbeuteln, wiederverwendbaren Kunststoff-, Metall- oder Aluminiumbehältern portionsweise verpacken.

5.6.2 Lebensmittel auftauen

• im Kühlraum
• bei Raumtemperatur
• im Mikrowellengerät
• im Backofen/Heißluftherd

▶ Aufgetaute Lebensmittel nur in Ausnahmefällen wieder einfrieren.

5.6.3 Temperatur im Gefrierteil einstellen

Das Gerät ist serienmäßig für den Normalbetrieb eingestellt.

Die Temperatur ist einstellbar von -16 °C bis -26 °C, empfohlen sind -18 °C.

▶ Temperatur wärmer einstellen: Einstelltaste “+” Gefrierteil Fig. 2 (5) drücken.
▶ Temperatur kälter einstellen: Einstelltaste “-” Gefrierteil Fig. 2 (4) drücken.
▷ Bei erstmaligem Drücken wird in der Temperaturanzeige Gefrierteil der bisherige Wert angezeigt.
▶ Temperatur in 1 °C -Schritten ändern: Taste kurz drücken. -oder-
▶ Temperatur fortlaufend ändern: Taste gedrückt halten.
Während des Einstellens wird der Wert blinkend angezeigt. Ca. 5 s nach dem letzten Tastendruck wird die tatsächliche Temperatur angezeigt. Die Temperatur stellt sich langsam auf den neuen Wert ein.

5.6.4 Fast-Freeze

Mit dieser Funktion können Sie frische Lebensmittel schnell bis auf den Kern durchfrieren. Das Gerät arbeitet mit maximaler Kälteleistung, dadurch können die Geräusche des Kälteaggregats vorübergehend lauter sein.

Sie können maximal so viel kg frische Lebensmittel innerhalb von 24 h einfrieren, wie auf dem Typenschild unter "Gefriervermögen ... kg/24h" angegeben ist. Diese maximale Gefriergutmenge ist je nach Modell und Klimaklasse verschieden.

Je nachdem wieviel frische Lebensmittel eingefroren werden sollen, müssen Sie FastFreeze frühzeitig einschalten: bei einer kleinen Gefriergutmenge ca. 6h, bei der maximalen Gefriergutmenge 24h vor dem Einlegen der Lebensmittel.

Fast-Freeze müssen Sie in folgenden Fällen nicht einschalten:

- beim Einlegen von bereits gefrorener Ware

- beim Einfrieren von bis zu ca. 2 kg frischen Lebensmitteln täglich

Mit Fast-Freeze einfrieren

▶ Taste Fast-Freeze Fig. 2 (2) einmal kurz drücken.
▷ Die Taste Fast-Freeze Fig. 2 (2) leuchtet.
Die Gefriertemperatur sinkt, das Gerät arbeitet mit maximalen Kälteleistung. Bei einer kleinen Gefriergutmenge:
▶ ca. 6 h warten.
▶ Die frischen Lebensmittel in die oberen Fächer einlegen. Bei der maximalen Gefriergutmenge:
▶ ca. 24 h warten.
▶ verpackte Lebensmittel direkt auf die Abstellplatten legen und erst nach dem Einfrieren in die Schubfächer legen.
▷ Fast-Freeze schaltet sich automatisch ab. Je nach eingelegter Menge frühestens nach 30 h spätestens nach 65 h.
Das Einfrieren ist abgeschlossen.
▷ Die Taste Fast-Freeze Fig. 2 (2) ist dunkel.
Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.

5.6.5 Schubfächer

Hinweis

Der Energieverbrauch steigt und die Kühlleistung verringert sich, wenn die Belüftung nicht ausreicht.

Bei Geräten mit NoFrost:

Das unterste Schubfach im Gerät lassen!
▶ Die Ventilatorluftschlitze innen an der Rückwand immer freihalten!

Um Gefriergut direkt auf den Abstellflächen zu lagern: Schubfach nach vorne ziehen und herausheben.

5.6.6 Abstellflächen

▶ Abstellfläche herausnehmen: vorne anheben und herausziehen.
▶ Abstellfläche wieder einsetzen: bis zum Anschlag einfach einschieben.

5.6.7 VarioSpace

Sie können zusätzlich zu den Schubfächern auch die Abstellflächen herausnehmen. So erhalten Sie Platz für großes Gefriergut. Geflügel, Fleisch, große Wildteile sowie hohe Backwaren können als Ganzes eingefroren und weiter zubereitet werden.

▶ Die Schubfächer können jeweils mit max. 25 kg Gefriergut, die Platten je mit max. 35 kg belastet werden.

(1) Fertiggerichte, Eiscreme
(2) Schweinefleisch, Fisch
(3) Obst, Gemüse

(4) Wurst, Brot
(5) Wild, Pilze
(6) Geflügel, Rind/ Kalb

Die Zahlen geben jeweils für mehrere Gefriergutarten die Lagerzeit in Monaten an. Die angegebenen Lagerzeiten sind Richtwerte.

5.6.9 Kälte Akkus

Die Kälte-Akkus verhindern bei Stromausfall, dass die Temperatur zu schnell ansteigt.

Kälte Akkus verwenden

▶ Die Kälte-Akkus raumsparend in das oberste Gefrierfach legen.
▶ Die durchgefrorenen Kälte-Akkus im oberen, vorderen Bereich des Gefrierraums auf das Gefriergut legen.

6.1 Abtauen mit NoFrost

Das NoFrost-System taut das Gerät automatisch ab.

Kühlteil:

Das Tauwasser verdunstet durch die Kompressorwärme.

Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

▶ Ablauföffnung regelmäßig reinigen, damit das Tauwasser abfließen kann. (siehe 6.2)

Gefrierteil:

Die Feuchtigkeit schlägt sich am Verdampfer nieder, wird periodisch abgetaut und verdunstet.

Das Gerät muss nicht manuell abgetaut werden.

6.2 Gerät reinigen

Vor dem Reinigen:

VORSICHT

Verletzungs- und Beschädigungsgefahr durch heißen Dampf! Heißer Dampf kann die Oberflächen beschädigen und zu Verbrennungen führen.

▶ Keine Dampfreinigungsgeräte verwenden!

ACHTUNG

Falsche Reinigung beschädigt das Gerät!

▶ Reinigungsmittel nicht konzentriert verwenden.
Keine scheuernden oder kratzenden Schwämme oder Stahlwolle verwenden.
Keine sand-, chlorid-, chemiekalien- oder säurehaltigen Putzmittel verwenden.
▶ Keine chemischen Lösungsmittel verwenden.
Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen. Es ist wichtig für den Kundendienst.
Keine Kabel oder anderen Bauteile abreißen, knicken oder beschädigen.
▶ Kein Reinigungswasser in die Ablaufrinne, die Lüftungsgitter und elektrischen Teile dringen lassen.

▶ Gerät leeren.
▶ Netzstecker ziehen.
- Weiche Putztücher und einen Allzweckreiniger mit neutralem pH-Wert verwenden.
- Im Geräteinnenraum nur lebensmittelunbedenkliche Reiniger und Pflegemittel verwenden.

Innenraum:

Außen- und Innenflächen aus Kunststoff reinigen:

Flächen mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.
▶ Ablauföffnung reinigen: Ablagerungen mit einem dünnen Hilfsmittel, z. B. einem Wattestäbchen entfernen.

▶ Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.
Zum Reinigen die Auflageschienen für die halben Glasplatten abnehmen.

Nach dem Reinigen:

▶ Gerät und Ausstattungsteile trockenreiben.
▶ Gerät wieder anschließen und einschalten.
▶ Fast-Freeze einschalten (siehe 5.6.4). Wenn die Temperatur ausreichend kalt ist:
▶ Die Lebensmittel wieder einlegen.

6.3 Kundendienst

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können. (siehe Störungen). Falls dies nicht der Fall ist, wenden sie sich an den Kundendienst. Die Adresse entnehmen Sie bitte dem beiliegenden Kundendienstverzeichnis.

WARNUNG

Verletzungsgefahr durch unfachmännische Reparatur!

▶ Reparaturen und Eingriffe am Gerät und der Netzanschlussleitung, die nicht ausdrücklich genannt sind (siehe Wartung), nur vom Kundendienst ausführen lassen.

▶ Gerätebezeichnung Fig. 27 (1), Service-Nr. Fig. 27 (2) und Serial-Nr. Fig. 27 (3) vom Typenschild ablesen. Das Typenschild befindet sich an der linken Geräteinnenseite.

▶ Den Kundendienst benachrichtigen und den Fehler, Gerätebezeichnung Fig. 27 (1), Service-Nr. Fig. 27 (2) und Serial-Nr. Fig. 27 (3) mitteilen.
▷ Dies ermöglicht einen schnellen und zielgerichteten Service.
Das Gerät geschlossen lassen, bis der Kundendienst eintrifft.
▷ Die Lebensmittel bleiben länger kühl.
▶ Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.

7 Störungen

Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssicherheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie

bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden. Folgende Störungen können Sie selbst beheben:

Das Gerät arbeitet nicht.

→ Das Gerät ist nicht eingeschaltet.

▶ Gerät einschalten.
→ Der Netzstecker steckt nicht richtig in der Steckdose.
▶ Netzstecker kontrollieren.
→ Die Sicherung der Steckdose ist nicht in Ordnung.
▶ Sicherung kontrollieren.

Der Kompressor läuft lang.

→ Der Kompressor schaltet bei geringem Kältebedarf auf eine niedrige Drehzahl. Obwohl sich dadurch die Laufzeit erhöht, wird Energie gespart.

Das ist bei energiesparenden Modellen normal.
→ Fast-Freeze ist eingeschaltet.
Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.
→ Fast-Cool ist eingeschaltet.
Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.

Der Inverter blinkt regelmässig alle 15 Sekunden\*.

→ Der Inverter ist mit einer Fehler-Diagnose LED ausgestattet.
▶ Das Blinken ist normal.

Geräusche sind zu laut.

→ Drehzahlgeregelte* Kompressoren können aufgrund der verschiedenen Drehzahlstufen unterschiedliche Laufgeräusche verursachen..
Das Geräusch ist normal.

Ein Blubbern und Plätschern

→ Dieses Geräusch kommt vom Kältemittel, das im Kältekreislauf fließt.
Das Geräusch ist normal.

Ein leises Klicken

→ Das Geräusch entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.
Das Geräusch ist normal.

Ein Brummen. Es ist kurzfristig etwas lauter, wenn sich das Kühlaggregat (der Motor) einschaltet.

→ Bei eingeschaltetem Fast-Freeze, frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.
Das Geräusch ist normal.
→ Bei eingeschaltetem Fast-Cool, frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.
▶ Das Geräusch ist normal.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2)

Ein tiefes Brummen

→ Das Geräusch entsteht durch Luftströmungsgeräusche des Ventilators.
Das Geräusch ist normal.

Vibrationsgeräusche

→ Das Gerät steht nicht fest auf dem Boden. Dadurch werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt.
▶ Flaschen und Gefäße auseinanderrücken.

In der Temperaturanzeige wird angezeigt: F0 bis F5.

→ Ein Fehler liegt vor.
▶ An den Kundendienst wenden. (siehe Wartung).

In der Temperaturanzeige wird angezeigt: nA

→ Die Gefriertemperatur war durch einen Netzausfall oder eine Stromunterbrechung während der letzten Stunden

oder Tage zu hoch angestiegen. Wenn die Stromunterbrechung beendet ist, arbeitet das Gerät in der letzten Temperatureinstellung weiter.

▶ Taste Alarm Fig. 2 (1) drücken.
In der Temperaturanzeige wird für ca. 60 s die wärmste Temperatur angezeigt, die während des Netzausfalls erreicht wurde. Danach zeigt die Elektronik wieder die tatsächlich vorhandene Gefriertemperatur an.
Anzeige der wärmsten Temperatur vorzeitig löschen: Taste Alarm Fig. 2 (1) drücken.
▶ Die Lebensmittel auf ihre Qualität prüfen. Verdorbene Lebensmittel nicht mehr verzehren. Aufgetaute Lebensmittel nicht wieder einfrieren.

Temperatur ist nicht ausreichend kalt.

→ Die Gerätetür ist nicht richtig geschlossen.
▶ Gerätetür schließen.
→ Die Be- und Entlüftung ist nicht ausreichend.
▶ Lüftungsgitter freimachen.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2).
→ Das Gerät wurde zu häufig oder zu lange geöffnet.
Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, wenden Sie sich an den Kundendienst. (siehe Wartung).
→ Es wurden zu große Mengen frischer Lebensmittel ohne Fast-Freeze eingelegt.
▶ Problemlösung: (siehe 5.6.4)
→ Die Temperatur ist falsch eingestellt.
▶ Die Temperatur kälter einstellen und nach 24 h kontrollieren.
→ Das Gerät steht zu nahe an einer Wärmequelle.
▶ Problemlösung: (siehe Inbetriebnahme).
→ Das Gerät wurde nicht richtig in die Nische eingebaut.
Überprüfen, ob das Gerät korrekt eingebaut wurde und die Tür richtig schließt.

Die Innenbeleuchtung brennt nicht.

→ Das Gerät ist nicht eingeschaltet.
▶ Gerät einschalten.
→ Die Tür war länger als 15 min. offen.
▶ Die Innenbeleuchtung schaltet sich bei geöffneter Tür nach ca. 15 min. automatisch aus.
→ Die LED-Beleuchtung ist defekt oder die Abdeckung ist beschädigt:

WARNUNG

Verletzungsgefahr durch elektrischen Schlag!

Unter der Abdeckung befinden sich stromführende Teile.

▶ LED-Innenbeleuchtung nur vom Kundendienst oder dafür ausgebildetem Fachpersonal auswechseln oder reparieren lassen.

WARNUNG

Verletzungsgefahr durch Laserstrahlung Klasse 1M.

▶ Wenn die Abdeckung geöffnet ist, nicht hineinschauen.

8 Außer Betrieb setzen

8.1 Gerät ausschalten

Hinweis

Um das gesamte Gerät auszuschalten, muss nur das Gefrierteil ausgeschaltet werden.

8.1.1 Gefrierteil ausschalten

▶ Taste On/Off Gefrierteil Fig. 2 (3)ca. 2 s drücken.
Die Temperaturanzeigen sind dunkel. Das Gerät ist ausgeschaltet.

8.1.2 Kühlteil ausschalten

Hinweis

Das Kühlteil kann bei Bedarf separat ausgeschaltet werden.

▶ Taste On/Off Kühlteil Fig. 2 (11) ca. 2 s drücken.
▷ Die Temperaturanzeige Kühlteil Fig. 2 (7) ist dunkel. Das Kühlteil ist ausgeschaltet.

8.2 Außer Betrieb setzen

▶ Gerät leeren.
▶ Netzstecker ziehen.
▶ Gerät reinigen (siehe 6.2) .

▶ Tür offen lassen, damit keine schlechten Gerüche entstehen.

9 Gerät entsorgen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

▶ Gerät unbrauchbar machen.
▶ Netzstecker ziehen.
▶ Anschlusskabel durchtrennen.

Contents

60 2x 12 8x 20 1x 23 2x 24 2x 26 19 mm SW 5 1x 22 28 8x 4 x 20 29 Torx® 15 2x & 4 x 19 35 6x Torx® 20 34 6x 37 1x 10 38 2x 1x 39 2x 40 6x 41 Torx® 15 28 x & 4 x 14 50 2x 51 4x Torx® 25 M5x15 53 2x 54 1x

Fig. 4
