Caractéristiques	Détails
Type d'appareil	Lave-vaisselle
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes
Fonction départ différé	Oui, jusqu'à 24 heures
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9,5 litres par cycle
Type de séchage	Séchage par condensation
Filtre	Filtre à mailles
Entretien	Nettoyage régulier du filtre et des bras gicleurs
Sécurité	Système de protection contre les débordements
Garantie	2 ans

FOIRE AUX QUESTIONS - VA6311QF Atag

Pourquoi mon lave-vaisselle Atag VA6311QF ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux et les joints pour détecter toute fissure ou détérioration. Assurez-vous que le filtre et le bras d'aspersion ne sont pas obstrués.

Pourquoi le lave-vaisselle ne nettoie-t-il pas correctement ?

Assurez-vous que les bras d'aspersion ne sont pas bloqués et que les filtres sont propres. Utilisez un détergent approprié et chargez correctement le lave-vaisselle.

Que faire si le lave-vaisselle émet des bruits étranges ?

Vérifiez si des objets sont coincés dans les bras d'aspersion ou le filtre. Si le bruit persiste, l'appareil peut nécessiter une inspection par un technicien.

Comment réinitialiser mon lave-vaisselle Atag VA6311QF ?

Pour réinitialiser, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Pourquoi le lave-vaisselle ne sèche-t-il pas la vaisselle correctement ?

Vérifiez que le produit de rinçage est ajouté et que le cycle de séchage est activé. Un chargement incorrect peut également affecter le séchage.

Quel type de détergent dois-je utiliser pour mon lave-vaisselle Atag VA6311QF ?

Utilisez un détergent spécialement conçu pour les lave-vaisselle. Évitez d'utiliser du savon à vaisselle ordinaire.

Comment nettoyer le filtre de mon lave-vaisselle ?

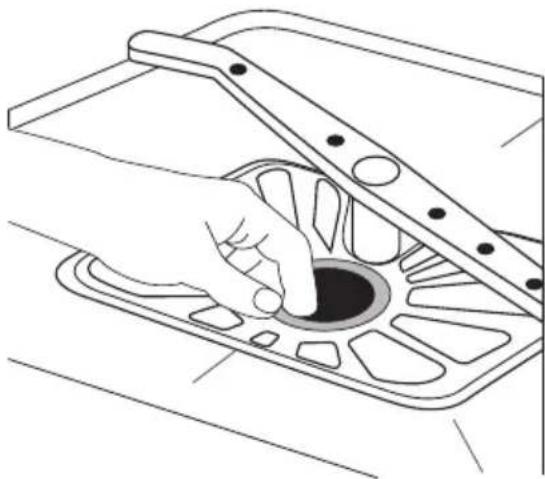

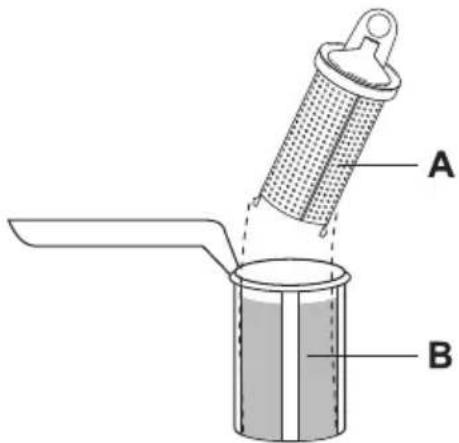

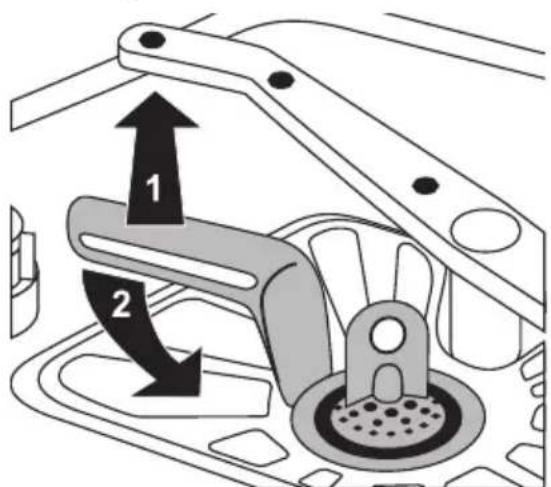

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et éliminez les résidus alimentaires. Assurez-vous de le remettre en place correctement.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur. Cela peut indiquer un problème spécifique nécessitant une action.

Comment puis-je améliorer l'efficacité énergétique de mon lave-vaisselle ?

Utilisez des cycles à basse température lorsque cela est possible, ne pré-rincez pas la vaisselle, et chargez complètement le lave-vaisselle avant chaque utilisation.

MODE D'EMPLOI VA6311QF Atag

Notice d'utilisation

Consignes de sécurité 21

Description de l'appareil 23

Bandeau de commande 23

Première utilisation 24

Réglage de l'adoucisseur d'eau 24

Utilisation du sel régénérant 26

Utilisation du liquide de rinçage 26

Utilisation quotidienne 27

Rangement des couverts et de la vaisselle 28

Utilisation du produit de lavage 30

Sélection et départ d'un programme de lavage 31

Déchargement du lave-vaisselle 32

Programmes de lavage 33

Entretien et nettoyage 34

En cas d'anomalie de fonctionnement 35

Caractéristiques techniques 37

Installation 37

Raccordement à l'arrivée d'eau 37

Branchement électrique 39

En matière de protection de

l'environnement 39

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez cette notice avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Utilisation

• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre lave-vaisselle. Ceux-ci pourraient provoquer une explosion.
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le

bas, ou placez-les en position horizontale dans le panier supérieur.

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez le Service Après-vente. Exigez des pièces d'origine.

Consignes de sécurité

- Les personnes (y compris les enfants) souffrant de capacités physiques, sensorielles ou mentales réduites ou qui ne connaissent pas la machine, ne doivent pas utiliser l'appareil. Elles doivent être supervisées ou guidées par la personne responsable de leur sécurité.

• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Potentiellement dangereux ! Respectez les instructions de sécurité du fabricant de produit de lavage pour lave-vaisselle.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produit de lavage peuvent subsister dans votre appareil.
• Assurez-vous que la porte du lave-vaisselle est toujours correctement fermée lorsque vous n'êtes pas occupé à le remplir ou le vider. Vous éviterez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse.
• Ne montez pas et ne vous asseyez pas sur la porte ouverte de votre appareil.

Sécurité des enfants

• Cet appareil est conçu pour être utilisé par des adultes. Ne laissez pas les enfants utiliser l'appareil sans surveillance ou jouer avec celui-ci.
• Ne laissez pas les emballages à portée des enfants. Ils pourraient s'asphyxier.
• Conservez tous les produits de lavage dans un endroit sûr, hors de portée des enfants.
• Éloignez les enfants à bonne distance de l'appareil lorsque la porte est ouverte.

Installation

- Vérifiez que le lave-vaisselle n'a subi aucun dommage au cours du transport. Ne bran-

chez jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, adressez-vous à votre revendeur.

• Retirez tous les emballages avant utilisation.
• Les branchements électriques et hydrauliques nécessaires à l'installation de l'appareil ne doivent être effectués que par un électricien et/ou un plombier qualifié.
• Pour des raisons de sécurité, il est interdit de modifier les spécifications ou de tenter de modifier l'appareil de quelque façon que ce soit.
• N'utilisez jamais le lave-vaisselle si le câble électrique ou les tuyaux d'eau sont endommagés ; ou si le bandeau de commande, le plan de travail de l'appareil ou le socle sont endommagés au point que l'intérieur de l'appareil en est accessible. Contactez votre Service Après-vente pour éviter tout danger.
• Les parois du lave-vaisselle ne doivent jamais être percées, pour éviter d'endommager les composants hydrauliques et électriques.

Avertissement Avant de procéder aux branchements électriques et hydrauliques, respectez scrupuleusement les instructions fournies dans les paragraphes spécifiques de cette notice.

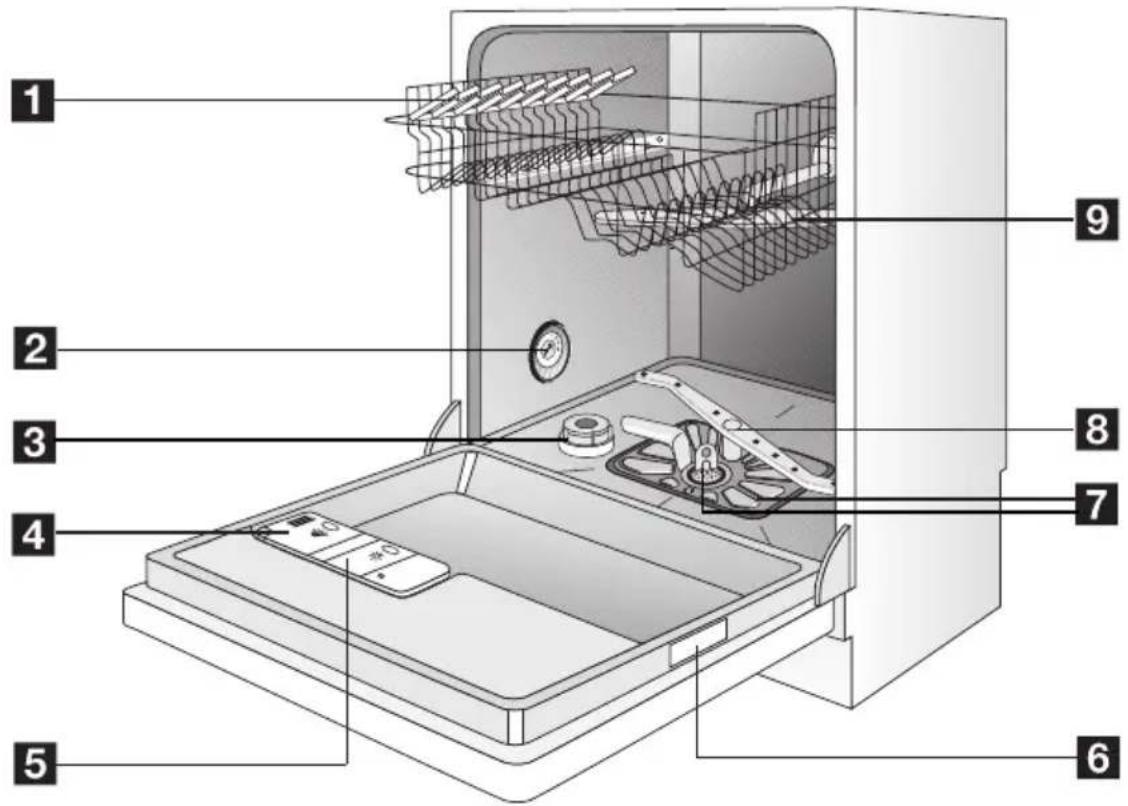

Description de l'appareil

2 Sélecteur de dureté de l'eau

3 Réservoir à sel

4 Distributeur de produit de lavage

5 Distributeur de liquide de rinçage

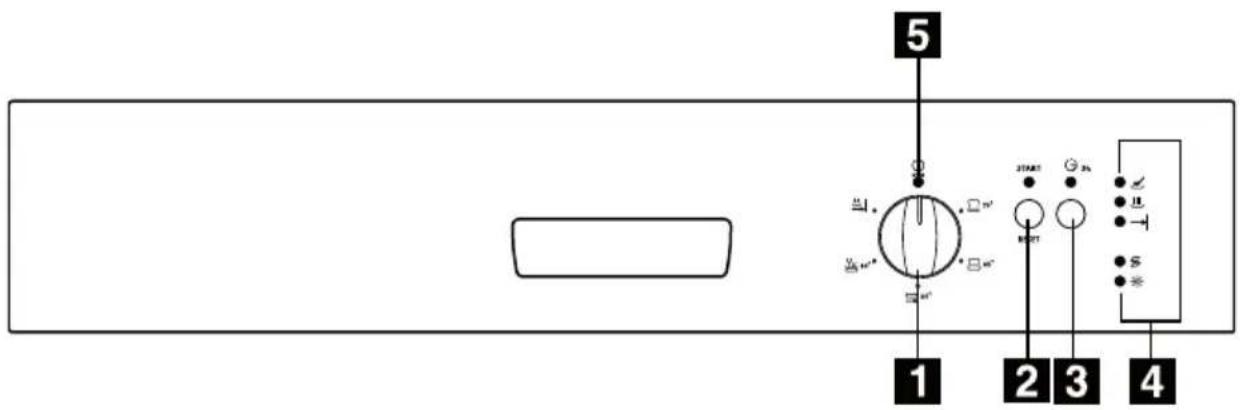

Bandeau de commande

6 Plaque signalétique

7 Filtres

8 Bras d'aspersion inférieur

9 Bras d'aspersion supérieur

5 1 2 3 4

1 Manette de sélection des programmes
2 Touche Départ/Annulation (START - RESET)
3 Touche Départ différé
4 Voyants
5 Voyant Marche/Arrêt

Voyants
Lavage	Il s'allume pendant les phases de lavage et de rinçage.
Séchage	Il s'allume pendant la phase de séchage.
Fin	Il s'allume quand le programme est terminé. Il possède également des fonctions supplémentaires de signalisation visuelle, telles que :• le réglage de l'adoucisseur d'eau,• le déclenchement d'une alarme en cas d'anomalie de fonctionnement de l'appareil.
Sel	Il s'allume quand le réservoir à sel est vide.
Produit rinçage	Il s'allume quand le distributeur de liquide de rinçage est vide.

Manette de sélection des programmes et voyant Marche/Arrêt

• Pour sélectionner un programme, tournez la manette dans un sens ou dans l'autre, jusqu'à ce que le repère situé sur la manette se trouve en face du programme indiqué sur le bandeau de commande. Le voyant Marche/Arrêt s'allume (position Marche)
• Pour mettre à l'arrêt l'appareil, tournez la manette de sélection des programmes

jusqu'à ce que l'indicateur de programme soit en face du voyant Marche/Arrêt. Le voyant Marche/Arrêt s'éteint (position Arrêt).

Le manette de sélection des programmes permet également de régler le niveau de l'adoucisseur d'eau.

Première utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

• Assurez-vous que les raccordements électriques et hydrauliques sont conformes aux instructions d'installation
• Retirez tous les emballages présents à l'intérieur de l'appareil
  • Réglez l'adoucisseur d'eau

• Versez 1 l d'eau dans le réservoir à sel, puis approvisionnez en sel

• Remplissez le distributeur de liquide de rinçage
  Si vous souhaitez utiliser des pastilles de détergent multifonctions telles que : "3 en 1", "4 en 1", "5 en 1" etc.) respectez scrupuleusement les instructions fournies au paragraphe "Utilisation du produit de lavage".

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation susceptibles de nuire au bon fonctionnement de l'appareil. Plus la teneur en minéraux et en sels est élevée, plus l'eau est dure. La dureté de l'eau est calculée en échelles équivalentes, degrés allemands (°dH), degrés français (°TH) et mmol/l (millimol par litre - unité internationale de dureté de l'eau).

L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

i L'adoucisseur d'eau doit être réglé des deux façons suivantes : manuellement,

à l'aide du sélecteur de dureté de l'eau et électroniquement.

°dH	°TH	mmol/l	dureté de l'eau Utili-manuel	électronique	sation du sel régé-nérant
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	oui
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	oui
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	oui
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	oui
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	oui
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	oui
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	oui
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	oui
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	oui
< 4	< 7	< 0,7	1	niveau 1	non

Réglage manuel

i Le lave-vaisselle est réglé d'usine sur la position 2.

1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur du lave-vaisselle.
3. Tournez le sélecteur de dureté de l'eau sur la position 1 ou 2 (voir tableau).
4. Replacez le panier inférieur.

Réglage électronique

Le lave-vaisselle est réglé d'usine sur la position 5.

1. Le lave-vaisselle doit être mis à l'arrêt.

2. Maintenez la touche départ/annulation appuyée et tournez la manette de sélection des programmes dans le sens des aiguilles d'une montre jusqu'à ce que le repère soit en face du premier programme de lavage.

3. Relâchez la touche départ/annulation. Le voyant marche/arrêt et le voyant départ/annulation clignotent. Cela signifie que la fonction de réglage de l'adoucisseur d'eau est activée.

4. Le voyant fin de programme clignote simultanément.

Le niveau de réglage est indiqué par le nombre de clignotements du voyant fin de programme et une pause d'environ 3 secondes.

Exemples :

5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5 6 clignotements, pause, 6 clignotements, pause, etc. = niveau 6

1. Pour modifier le niveau, appuyez sur la touche départ/annulation. Le niveau change à chaque pression de la touche.

Exemples :

Si le niveau est 5, une simple pression sur la touche départ/annulation amènera le niveau à 6. si le niveau est 10, une simple pression sur la touche départ/annulation amènera le niveau à 1.

1. Pour mémoriser l'opération, mettez à l'arrêt le lave-vaisselle en ramenant la ma-nette de sélection des programmes sur la position Arrêt.

Utilisation du sel régénérant

Avertissement

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau. Approvisionnez en sel avant de démarrer un pro-gramme de lavage complet. Vous éviterez ainsi que des grains de sel ou de l'eau salée qui a débordé n'entre en contact avec le fond de la cuve pendant un laps de temps prolongé, engendrant de la corrosion.

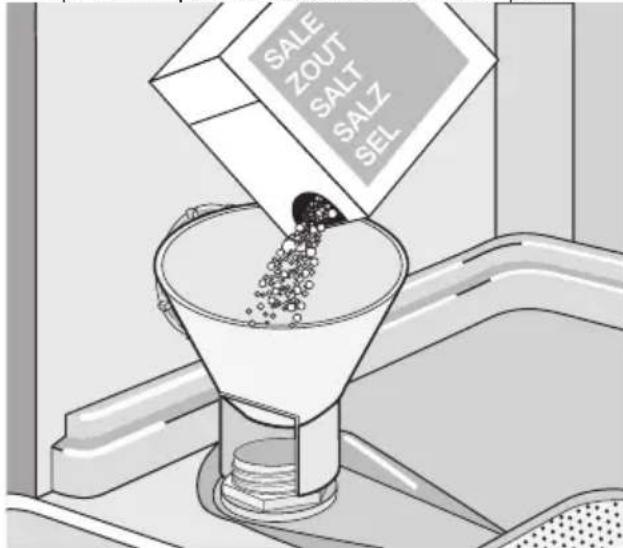

Pour réapprovisionner :

1. Ouvrez la porte, sortez le panier inférieur et dévissez le bouchon du réservoir à sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 l d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois) .
3. Versez le sel à l'aide de l'entonnoir, jusqu'à ce que le réservoir soit rempli.

SALE ZOUT SALT SALZ SEL

1. Remettez le bouchon en place en veillant à ce que le filetage et le joint ne présentent aucune trace de sel.
2. Serrez le bouchon en le tournant dans le sens des aiguilles d'une montre, jusqu'à ce que vous entendiez un clic.

i Ne vous préoccupez pas si de l'eau déborde du réservoir lorsque vous le remplissez. Cela est parfaitement normal.

Le voyant du réservoir à sel peut rester allumé pendant 2 à 6 heures après le remplissage, à condition que le lave-vaisselle reste sous tension. Si vous utilisez un sel peu soluble, il se peut que cette opération prenne davantage de temps. Le fonctionnement de l'appareil n'en sera pas pour autant entravé.

Utilisation du liquide de rinçage

Avertissement Utilisez exclusivement des liquides de rinçage de marque, spéciaux pour lave-vaisselle.

Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. un agent de nettoyage pour la-ve-vaisselle, un produit de lavage liquide). Cela aurait pour effet d'endommager l'appareil.

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures.

Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage.

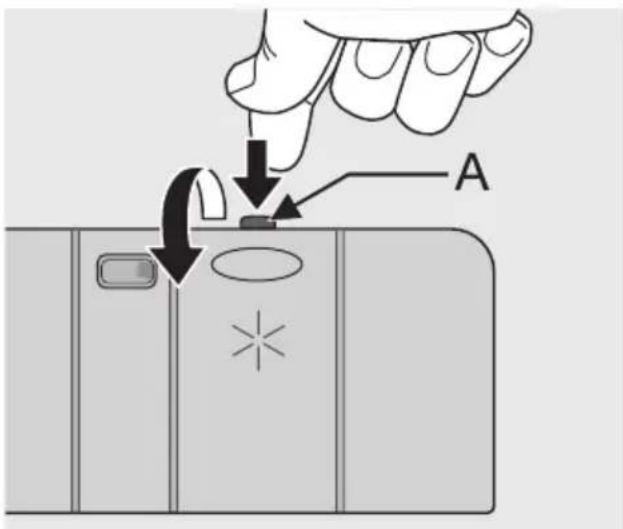

1. Ouvrez le distributeur en appuyant sur le levier de fermeture (A).

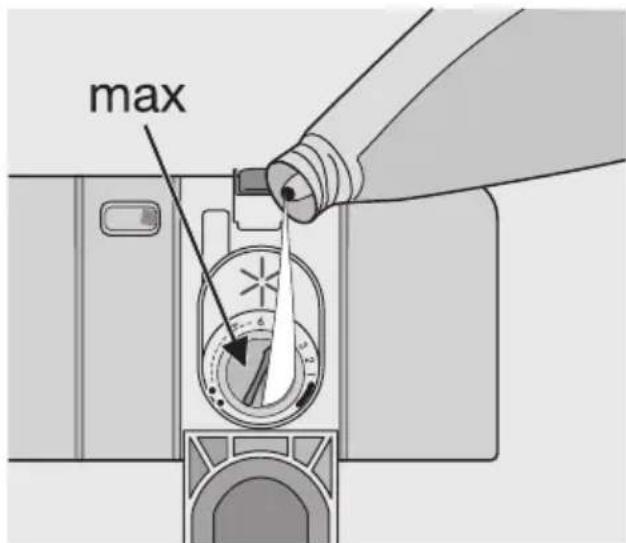

1. Versez le liquide de rinçage dans la gou- lotte de remplissage. Le niveau maximum de remplissage est signalé par le repère "max".

max

Le distributeur contient environ 110 ml de liquide de rinçage, quantité suffisante pour 16 à 40 cycles de lavage, en fonction du réglage de la dose programmée.

1. Vérifiez que le couvercle est fermé après chaque remplissage.

i Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage suivant.

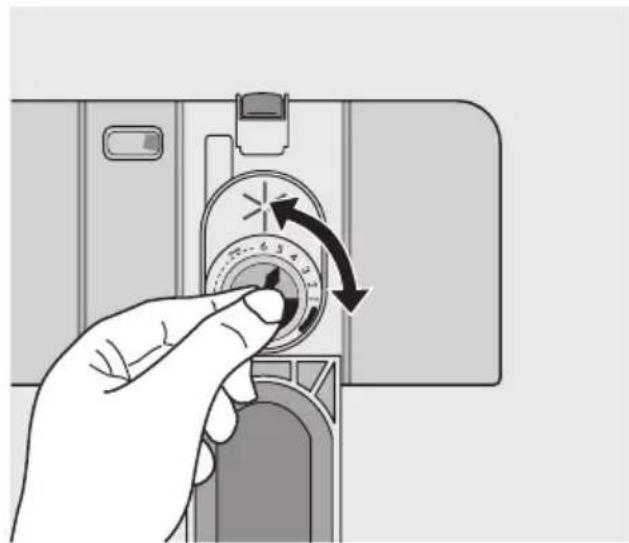

En fonction des résultats de brillance et de séchage obtenus, adaptez le dosage du liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 = dosage minimum, position 6 = dosage maximum).

La dose est réglée d'usine sur la position 4. Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage. En revanche, si des rayures blanches sont présentes sur la vaisselle, ou si les verres et les lames de couteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Utilisation quotidienne

• Contrôlez le niveau du réservoir à sel et du distributeur de liquide de rinçage.
• Rangez les couverts et la vaisselle dans le lave-vaisselle.

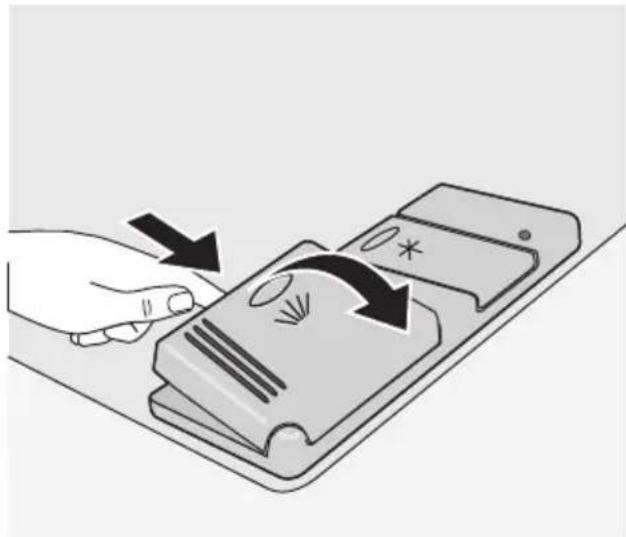

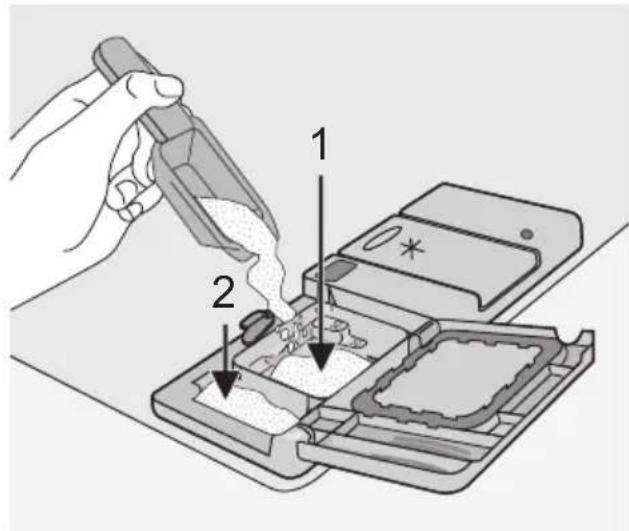

• Versez le produit de lavage dans le compartiment correspondant.
• Sélectionnez un programme adapté au lavage des couverts et de la vaisselle.
  • Démarrez le programme.

Conseils

Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhèrent des restes d'ali-ments brûlés ou attachés

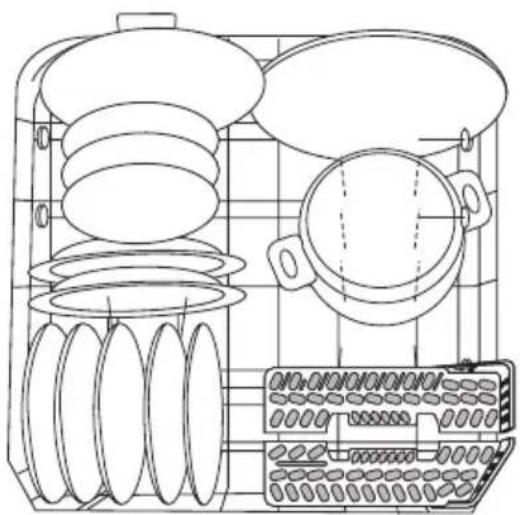

- Lorsque vous chargez la vaisselle et les couverts, veillez à prendre les précautions suivantes :

- La vaisselle et les couverts ne doivent pas entraver la rotation des bras d'as-persion.

- Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant, de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.

- La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres, ou se chevaucher.

- Pour éviter que les verres ne se brisent, évitez qu'ils ne se touchent.

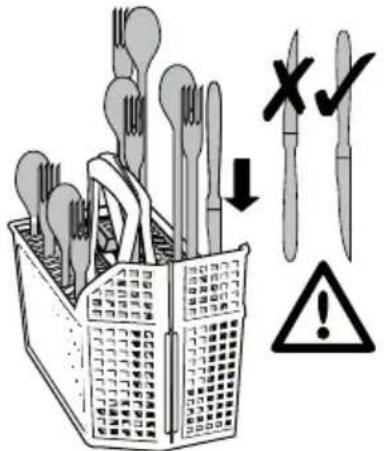

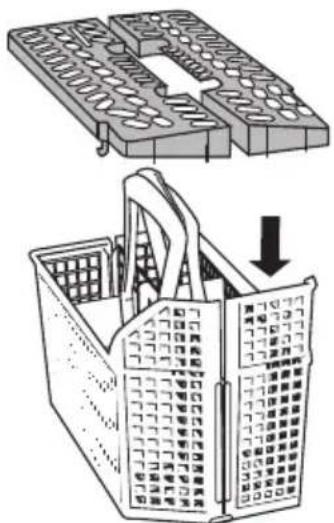

- Déposez les petits objets dans le panier à couverts.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau ; ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

- Les articles légers (bols en plastique, etc.) doivent être rangés dans le panier supérieur et disposés de façon à ce qu'ils ne puissent se retourner.

Pour le lavage au lave-vaisselle, les couverts et plats suivants

ne sont pas adaptés : peuvent convenir dans une mesure limitée :

- Couverts à manche en bois, en corne, en porcelaine ou en nacre.

- Articles en plastique non résistant à la chaleur.

- Couverts anciens dont certains éléments sont collés et ne résistent pas à la température.

- Couverts ou vaisselle présentant des soudures.

- Articles en étain ou en cuivre.

- Verres en cristal au plomb.

- Articles en acier sujets à la rouille.

- Plateaux en bois.

- Articles en fibres synthétiques.

- Lavez au lave-vaisselle uniquement de la vaisselle en faïence garantie lavable en machine par le fabricant.

- Les décors vernis peuvent se ternir au fil des lavages.

- Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage : les résidus de blanc d'œuf, de jaune d'œuf et de moutarde provoquent souvent une décoloration et la formation de taches sur l'argent. Par conséquent, veillez à toujours éliminer les restes d'aliments de la vaisselle en argent si vous ne la lavez pas immédiatement après utilisation.

Rangement des couverts et de la vaisselle

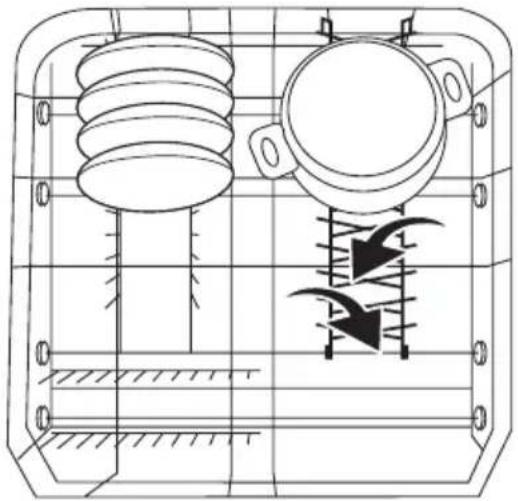

Panier inférieur

Le panier inférieur est conçu pour y ranger des casseroles, des couvercles, des assiettes, des saladiers, des couverts, etc.

Les rangées d'ergots situées sur le côté droit du panier inférieur peuvent être abaissées

pour vous permettre de charger des casse- roles, des poêles et des saladiers.

Les couteaux à longue lame disposés avec le manche vers le bas représentent un danger potentiel. Les couteaux et les autres ustensiles pointus ou coupants doivent être placés en position horizontale dans le panier supérieur. Soyez prudent lorsque vous chargez ou déchargez des articles coupants du lave-vaisselle.

Disposez les fourchettes et les cuillères dans le panier à couverts extractible, le manche tourné vers le bas, et les couteaux avec le manche orienté vers le haut.

Si les manches dépassent du fond du panier à couverts et entravent la rotation du bras d'aspersion, disposez les couverts avec le manche tourné vers le haut.

Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

Pour un résultat optimal, il est conseillé d'utiliser les séparateurs à couverts fournis (si la taille et la forme des couverts le permettent).

Pour les gros ustensiles, utilisez un seul sé- parateur.

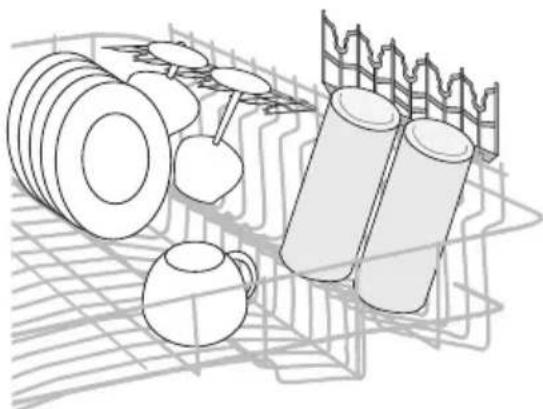

Panier supérieur

Le panier supérieur est conçu pour y ranger des sous-tasses, des saladiers, des tasses, des verres, des casseroles et des couvercles.

Disposez les articles en quinconce au-dessus et au-dessous des supports pour tasses, de façon à ce que l'eau puisse atteindre toutes les surfaces.

Les verres à long pied peuvent être suspendus aux porte-tasses en les retournant. Pour les articles de plus grande dimension, il vous est possible de rabattre les supports pour tasses vers le haut.

i Avant de refermer la porte, assurez-vous que les bras d'aspersion tournent librement.

Réglage de la hauteur du panier supérieur

Si vous devez laver des plats de grande dimension, disposez-les dans le panier infé-

rieur après avoir mis le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaisselle dans le panier inférieur
Avec le panier supérieur relevé	30 cm
Avec le panier supérieur abaissé	29 cm

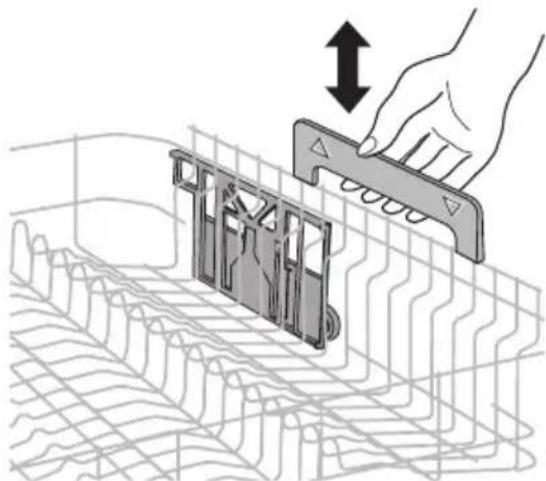

Pour régler le panier dans sa position la plus haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Saisissez le panier supérieur par la poignée sur le côté.
3. Relevez délicatement le panier jusqu'à la butée.

1. Abaissez-le verticalement. Le mécanisme enclenche le panier dans sa position la plus haute ou la plus basse.

Après avoir chargé l'appareil, veillez à toujours refermer la porte, car une porte ouverte est source de danger.

Utilisation du produit de lavage

i Utilisez exclusivement des produits de lavage spécialement conçus pour une utilisation au lave-vaisselle. Veuillez respecter le dosage et les consignes de stockage du fabricant figurant sur l'emballage.
En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Versez le produit de lavage dans le compartiment correspondant

1. Ouvrez le couvercle.

1. Versez le produit de lavage dans le distributeur (1). Le repère indique le niveau de dosage : 20 = environ 20 g de produit de lavage 30 = environ 30 g de produit de lavage.

1. Tous les programmes avec prélavage nécessitent une dose supplémentaire de produit de lavage (5 à 10 g) à placer dans le compartiment de prélavage (2). Ce produit de lavage agira au cours de la phase de prélavage. Si vous utilisez du produit de lavage en pastilles ; placez la pastille dans le compartiment (1)

1. Fermez le couvercle et appuyez jusqu'à ce qu'il soit verrouillé.

Les produits de lavage en pastilles de différents fabricants présentent un taux de dissolution variable. C'est pourquoi certains produits de lavage en pastilles n'atteignent pas leur pouvoir de nettoyage optimal au cours des programmes courts. Par conséquent, veuillez sélectionner un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d'éliminer complètement les résidus de lessive.

Utilisation de produits de lavage combinés

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Ils peuvent également contenir d'autres substances selon le type de pastille utilisé ("3 en 1", "4 en 1", "5 en 1", etc.).

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant. Si vous utilisez ces produits, vous n'avez plus besoin de remplir le réservoir de sel régénérant ni le distributeur de liquide de rinçage. Dans ce cas, le voyant de contrôle du produit de rinçage reste allumé quand le lave-vaisselle est en fonctionnement.
2. Sélectionnez la valeur la plus basse de dureté de l'eau et de produit de rinçage.

Si le séchage n'est pas satisfaisant, nous vous conseillons de :

1. Remplir le distributeur de liquide de rinçage.
2. Régler le dosage du liquide de rinçage sur la position 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous recommandons de :

1. Remplir les distributeurs de sel régénérant et de liquide de rinçage.
2. Régler la position maximale du degré de dureté de l'eau et d'effectuer 1 programme normal sans charger l'appareil.
3. Régler ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région.
4. Régler la dose de liquide de rinçage.

Sélection et départ d'un programme de lavage

1. Vérifiez que les paniers ont été chargés correctement et que les bras d'aspersion tournent librement
2. Assurez-vous que le robinet d'eau est ouvert
3. Fermez la porte du lave-vaisselle.
4. Tournez la manette de sélection des programmes jusqu'à ce que le repère soit en face du programme voulu (consultez le tableau "Programmes de lavage").
5. Le voyant marche/arrêt s'allume.
6. Les voyants des phases prévues pour le programme clignotent.
7. Appuyez sur la touche départ/annulation. Le programme démarre automatique-

ment et le voyant départ/annulation s'allume.

- Après le départ du programme, les voyants des phases s'éteignent sauf le voyant de la phase en cours qui reste allumé (éclairage fixe).

Pendant le déroulement du programme, il n'est pas possible de sélectionner un autre programme en tournant la manette de sélection des programmes ou d'arrêter le programme en cours en tournant cette manette sur la position Arrêt. Si vous voulez modifier le programme, vous devez annuler la sélection (voir "Annulation d'un programme de lavage en cours").
Le programme de lavage ne démarre qu'après avoir appuyé sur la touche départ/annuler. Tant que vous n'avez pas appuyé sur cette touche, vous pouvez modifier la sélection effectuée.

Sélection et départ d'un programme de lavage avec départ différé

Cette option vous permet de retarder de trois heures le lancement du programme.

1. Sélectionnez un programme de lavage.
2. Appuyez sur la touche Départ différé. Le voyant Départ différé s'allume.
3. Appuyez sur la touche Départ/Annulation : le décompte du départ différé commence automatiquement. Les voyants des phases s'éteignent.

Dès que le décompte est terminé, le programme de lavage démarre automatiquement.

• Le voyant Départ différé s'éteint.
• Le voyant correspondant à la phase en cours s'allume.

i L'ouverture de la porte interrompt le décompte. Une fois la porte fermée, le décompte reprend là où il a été interrompu

Annulation d'un départ différé en cours

1. Appuyez sur la touche Départ/Annulation pendant environ 5 secondes.

2. les voyants Départ/Annulation et Départ différé s'éteignent.
   – Les voyants des phases clignotent.

Déchargement du lave-vaisselle

• Les plats encore chauds sont sensibles aux chocs. C'est pourquoi il est préférable de laisser refroidir la vaisselle avant de la décharger de l'appareil.

• Videz en premier lieu le panier inférieur, puis le panier supérieur ; ceci permettra d'éviter que de l'eau ne s'égoutte du pa-

• Pour démarrer le programme de lavage sélectionné, appuyez sur la touche Départ/Annulation.
  Avertissement Interrompez ou annulez un programme en cours UNIQUEMENT si cela s'avère strictement nécessaire. Attention ! Un nuage de vapeur peut s'échapper par la porte du lave-vais-selle lorsque vous l'ouvrez. Soyez prudent en effectuant cette opération (risque de brûlure).

Interruption d'un programme en cours

Ouvrez la porte du lave-vaisselle ; le programme s'arrête. Fermez la porte ; le programme reprendra là où il a été interrompu.

Annulation d'un programme en cours

- Appuyez sur la touche départ/annulation pendant environ 5 secondes. Le voyant départ/annulation s'éteint et les voyants des phases clignotent. Le programme a été annulé et vous pouvez maintenant sélectionner un autre programme de lavage ou mettre à l'arrêt l'appareil. Si vous voulez sélectionner un nouveau programme, vérifiez qu'il y a du produit de lavage dans le distributeur correspondant.

Fin du programme de lavage

• Le lave-vaisselle s'arrête automatiquement.
  • Le voyant Fin s'allume.

• Mettez à l'arrêt le lave-vaisselle en rame-nant la manette de sélection des pro-grammes sur la position Arrêt. Le voyant Marche/Arrêt s'éteint.

• Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de décharger la vaisselle ; cela permet de la laisser refroidir et améliore le processus de séchage.

nier supérieur sur la vaisselle du panier inférieur.

- Il se peut que de l'eau soit présente sur les parois externes et sur la porte du lave-vaisselle, car l'acier inoxydable est en définitive plus froid que les plats.

i Dès que le programme est terminé, débranchez le lave-vaisselle et fermez le robinet d'arrivée d'eau.

Programmes de lavage

Programme	Degré de sa-lissure	Type de vaisselle	Description du programme
Intensif 70°	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage2 rinçages intermédiairesRinçage finalSéchage
Normal 65°	Moyennement sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage2 rinçages intermédiairesRinçage finalSéchage
Rapide 60°1)	Normal ou légèrement sale	Vaiselle et couverts	LavageRinçage final
Éco 50°2)	Moyennement sale	Vaiselle et couverts	PrélavageLavage1 rinçage intermédiaireRinçage finalSéchage
Rinçage d'attente	Tous	Charge partielle (à compléter dans la journée).	1 rinçage à froid (pour éviter que les dé-chets d'aliments ne collent)Ce programme n'utilise pas de produit de lavage.

1) Idéal pour le lavage d'un lave-vaisselle partiellement chargé. Programme de lavage journalier parfait, adapté aux besoins d'une famille de 4 personnes qui souhaitent seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.
2) Programme de test des organismes de contrôle

Valeurs de consommation1)
Programme Durée du programme (en minutes)	Consommation énergétique (en kWh)	Consommation d'eau (en litres)
Intensif 70° 120 - 130 1,8 - 2,0 22 - 24
Normal 65° 105 - 115 1,5 - 1,7 23 - 25
Rapide 60° 30 0,9 9
Éco 50°2)	130 - 140 1,0 - 1,2 14 - 16
Rinçage d'attente 12 0,1 5

1) Les valeurs de consommation sont fournies à titre indicatif et varient en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

2) Programme de test des organismes de contrôle

Entretien et nettoyage

Nettoyage des filtres

Contrôlez et nettoyez les filtres très régulièrement. Des filtres non nettoyés réduisent les performances de lavage.

Avertissement Avant de nettoyez les filtres, assurez-vous que l'appareil est mis à l'arrêt.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle comporte un filtre grossier (A), un microfiltre (B) et un filtre plat. Desserrez le système de filtrage à l'aide de la poignée du microfiltre.

A B

1. Tournez la poignée dans le sens contraire des aiguilles d'une montre et effectuez 1/4 de tour pour enlever le système de filtrage

1. Saisissez le filtre grossier (A) par la poignée annulaire et retirez-le du microfiltre (B).
2. Nettoyez minutieusement tous les filtres à l'eau courante.
3. Retirez le filtre plat du fond de la cuve et nettoyez minutieusement les deux faces.

1. Réinstallez le filtre plat dans le fond du compartiment de lavage en veillant à ce qu'il soit bien installé.
2. Introduisez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à la fois.
3. Mettez l'ensemble de ces filtres en place et bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée. Au cours de cette opération, contrôlez que le filtre plat ne dépasse pas du fond de la cuve.

i N'utilisez jamais le lave-vaisselle sans les filtres. Si les filtres n'ont pas été correctement réinstallés, les performances de lavage pourront être compromises et l'appareil pourrait être endommagé

i Ne retirez JAMAIS les bras d'asper- sion.

Si des résidus de salissures ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un cure-dent.

Nettoyage de la carrosserie

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide, en cas de besoin humidifié d'un peu d'eau savonneuse. N'utilisez en aucun cas de substances abrasives, de tampons métalliques ou de solvants (acétone, trichloréthylène, etc.).

Nettoyage interne

Essuyez régulièrement les joints situés autour de la porte et des distributeurs de produit de lavage et de liquide de rinçage à l'aide d'un chiffon humide.

Nous vous conseillons d'effectuer tous les 3 mois un lavage pour vaisselle très sale mais sans vaisselle et avec produit de lavage.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant un certain temps, veillez à :

1. Débrancher l'appareil et à fermer le robinet d'arrivée d'eau.
2. Débrancher l'appareil et à fermer le robinet d'arrivée d'eau.
3. Laisser la porte entrouverte pour prévenir la formation d'odeurs désagréables.
4. Nettoyer soigneusement l'intérieur de l'appareil.

Précautions contre le gel

Évitez d'installer l'appareil dans un endroit où la température ambiante est inférieure à 0°C.

Si cela n'est pas possible, videz l'appareil, fermez la porte, débranchez le tuyau d'arrivée d'eau et vidangez.

Transport de l'appareil

Si vous devez transporter l'appareil (en cas de déménagement, etc.) :

1. Retirez la fiche de la prise secteur.
2. Fermez le robinet d'arrivée d'eau.
3. Retirez les tuyaux d'arrivée d'eau et de vidange.
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.
   Évitez d'incliner l'appareil au cours du transport.

En cas d'anomalie de fonctionnement

Le lave-vaisselle ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré-

solues à l'aide des indications fournies dans le tableau, sans faire appel à un technicien. Mettez le lave-vaisselle à l'arrêt, ouvrez la porte et effectuez les contrôles que nous vous suggérons ci-après.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
le voyantdépart/annulationclignote en permanence1 clignotement du voyant FinLe lave-vaisselle n'est pas approvisionné en eau	Le robinet d'arrivée d'eau est obstrué ou in-crusté de tartreNettoyez le robinet d'arrivée d'eauLe robinet d'arrivée d'eau est ferméOuvrez le robinet d'arrivée d'eauLe filtre (s'il est présent) situé dans l'embout à vis du tuyau au niveau de la soupape d'admiss-sion est bouchéNettoyez le filtre situé dans l'embout à vis du tuyauLe tuyau d'arrivée d'eau n'a pas été installé correctement, est plié ou écraséVérifiez le raccordement du tuyau d'arrivée d'eau
le voyantdépart/annulationclignote en permanence2 clignotements du voyant FinLe lave-vaisselle ne vidange pas	Le robinet de l'évier est bouchéNettoyez à fond le robinet de l'évierLe tuyau de vidange n'a pas été installé correc-tement, est plié ou écraséVérifiez le raccordement du tuyau de vidange
le voyantdépart/annulationclignote en permanence3 clignotements du voyant FinThe dishwasher will not drain	Fermez le robinet d'arrivée d'eau et contactez le Service Après-vente.
Anomalie de fonctionnement Cause possible et solution
Le programme ne démarre pas	La porte du lave-vaisselle n'a pas été fermée correctement.Fermez la porte.La fiche n'est pas branchée.Insérez la fiche dans la prise secteurLe fusible a grillé dans la boîte à fusibles.Remplacez le fusible.Le départ différé a été réglé. Si la vaisselle doit être lavée immédiatement, annulez le départ différé.
Après avoir effectué ces contrôles, mettez l'appareil en marche.Le programme reprendra là où il a été interrompu.Si l'anomalie persiste ou que le code d'erreur s'affiche à nouveau, contactez le Service Après-vente.Si des codes d'erreurs non décrits dans le tableau ci-dessus s'affichent, contactez le Service Après-vente.Lorsque vous appelez le Service Après-vente, communiquez le modèle, le numéro de code produit et le numéro de série.	Vous trouverez ces informations sur la plaque signalétique située sur le côté du lave-vaisselle.Afin de pouvoir disposer à tout moment de ces numéros, nous vous recommandons de les inscrire ici :Modèle : ......N° code produit : ......N° de série : ......

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	Vous n'avez pas sélectionné le programme approprié.La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.Les filtres situés dans le fond de la cuve sont encrassés ou mal installés.Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.Si des dépôts de tartre sont présents sur la vaisselle ; cela signifie que le réservoir à sel est vide ou que vous n'avez pas réglé correctement le niveau de l'adoucisseur d'eau.Le raccordement du tuyau de vidange n'a pas été réalisé correctement.Le bouchon du réservoir à sel n'a pas été vissé correctement.
La vaisselle est mouillée et terne	Vous n'avez pas utilisé de liquide de rinçage.Le distributeur de liquide de rinçage est vide.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre	Réduisez le dosage du liquide de rinçage.
Des gouttes d'eau ont séché sur les verres et la vaisselle	Augmentez le dosage du liquide de rinçage.Il se peut que le produit de lavage soit en cause. Contactez le service clientèle du fabricant du produit de lavage.

Si, après avoir effectué tous ces contrôles, le problème persiste, contactez le Service Après-vente.

Caractéristiques techniques

Dimensions Largeur	HauteurProfondeur	59,6 cm81,8 - 89,8 cm57,5 cm
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation	MinimumMaximum	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Capacité 12 couverts

Installation

Avertissement Les branchements électriques et les raccordements hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par un électricien qualifié et/ou un plombier ou une autre personne compétente.

Retirez tous les emballages avant d'installer l'appareil.

Dans la mesure du possible, placez-le à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation.

Ce lave-vaisselle est conçu pour être encastré sous un plan de cuisine ou un plan de travail.

Attention ! Respectez scrupuleusement les instructions figurant dans le guide joint pour encastrer le lave-vaisselle et installer le panneau du meuble.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation/de vidange et du cordon d'alimentation, aucune outre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Raccordement à l'arrivée d'eau

Raccordement du tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chau- de (max. 60°) ou en eau froide

Avec une alimentation en eau chaude, vous pouvez réduire votre consommation d'énergie électrique de manière spectaculaire. Cela dépend, toutefois, de la manière dont l'eau chaude est produite. (Nous suggérons d'autres sources d'énergie plus écologiques tel-

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Au moment d'introduire le lave-vaisselle dans le meuble d'encastrement, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vi-dange et le cordon d'alimentation ne soient ni entortillés ni écrasés.

Fixation aux unités adjacentes

Le lave-vaisselle doit être fixé pour éviter qu'il bascule.

Par conséquent, veillez à ce que l'élément sous lequel il est installé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, mur).

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte.

Assurez-vous que la porte du lave-vaisselle se ferme correctement sans frottement latéraux.

Si la porte ne ferme pas correctement, dévissez ou vissez les pieds jusqu'à ce que l'appareil soit parfaitement de niveau et d'aplomb.

les que, par ex., les panneaux solaires ou panneaux photovoltaïques, et les éoliennes). Pour réaliser le raccordement proprement dit, l'écrou-raccord installé dans le tuyau d'arrivée d'eau de l'appareil doit être vissé sur une goulotte avec filetage "Witworth" pour tuyau 3/4" ou à un robinet à raccord rapide spécialement conçu à cet effet de type "Press-block".

La pression de l'eau doit se situer dans les limites indiquées dans les "Caractéristiques techniques". Pour connaître la pression d'alimentation moyenne de votre région, adressez-vous à votre Compagnie locale de distribution des eaux.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtré lorsque vous effectuez le raccordement.

Le contre-écrou doit impérativement être installé correctement pour éviter toute fuite d'eau.

Si l'appareil est raccordé au moyen de tuyaux neufs ou de tuyaux ayant peu servi, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

i N'utilisez PAS des tuyaux provenant d'un ancien appareil.
Cet appareil est doté de fonctions de sécurité destinées à empêcher que l'eau utilisée dans l'appareil ne soit réintroduite dans le système d'eau potable. Cet appareil est conforme aux règlements applicables en matière de tuyauterie.

Tuyau d'arrivée d'eau avec soupape de sécurité

Après avoir raccordé le tuyau d'arrivée d'eau à double paroi, la soupape de sécurité se situe à proximité du robinet. Par conséquent, le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau.

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• Le fil électrique de la soupape de sécurité est situé à l'intérieur du tuyau d'arrivée d'eau à double paroi. N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, remplacez immédiatement la prise secteur.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du Service Après-vente.

Avertissement Tension dangereuse

Raccordement du tuyau de vidange

L'extrémité du tuyau de vidange peut être raccordée de deux façons :

1. Au robinet de sortie de l'évier, en la fixant à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées de l'évier ne pénètrent dans l'appareil.
2. À une conduite fixe dotée d'une évacuation murale dotée d'une ventilation spéciale, diamètre intérieur de 4 cm minimum.

Le raccordement de vidange doit être situé à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) par rapport à la base du lave-vaisselle.

max 100 cm min 30 cm

Le tuyau de vidange peut être orienté à droite ou à gauche du lave-vaisselle

Assurez-vous que le tuyau n'est pas courbé ou écrasé, sous peine d'empêcher ou de ra-lentir l'évacuation de l'eau.

Le bouchon d'évier ne doit pas être mis en place lorsque l'appareil évacue l'eau, sous peine de provoquer un effet de siphon et un reflux de l'eau vers l'appareil.

Si vous utilisez une rallonge de tuyau, celle-ci ne doit pas dépasser 2 mètres et son diamètre intérieur ne doit pas être inférieur au diamètre du tuyau fourni.

De même que le diamètre intérieur des raccords utilisés pour les branchements ne doit pas être inférieur au diamètre du tuyau d'évacuation fourni.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'ou-

bliez pas d'enlever toute la membrane de plastique (A). Si vous oubliez d'enlever toute la membrane, des particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle

Nos appareils sont équipés d'un dispositif de sécurité empêchant le reflux des eaux usées vers l'appareil. Si le robinet de votre évier est doté d'un clapet de retenue incorporé, cela pourrait entraver la vidange correcte de votre lave-vaisselle. C'est pourquoi nous vous recommandons de le retirer.
Pour éviter toute fuite d'eau après l'installation, assurez-vous que les raccords des tuyauteries d'eau sont bien serrés.

Branchement électrique

Avertissement L'appareil doit être relié à la terre conformément aux normes en vigueur.

Avant d'utiliser l'appareil pour la première fois, vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation de la pièce où l'appareil doit être installé. La puissance nominale du fusible figure également sur la plaque signalétique Branchez toujours la fiche principale dans une prise correctement installée, protégée contre les chocs et comportant une borne de mise à la terre.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une pri-

se multiple ou d'un raccordement multiple. Risque d'incendie.

Si nécessaire, remplacez la prise femelle de l'installation électrique de votre habitation. Si le câble électrique doit être remplacé, contactez le Service Après-vente.

La prise doit rester accessible une fois que l'appareil est installé.

Pour débrancher l'appareil, ne tirez jamais sur le cordon mais tirez toujours la prise.

Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec

les services de votre commune ou le magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage sont conçus dans le respect de l'environnement et sont recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE <, >PS <, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement Si vous n'utilisez plus votre appareil :

• Retirez la fiche de la prise secteur.
• Coupez le câble et la fiche et jetez-les.
• Éliminez le loquet de la porte, cela évitera aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Inhalt
