VA6311RT - Lave-vaisselle Atag - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Durée du cycle	De 30 minutes à 3 heures
Système de séchage	Séchage à condensation
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Filtre	Filtre autonettoyant
Entretien	Nettoyage régulier des filtres et des bras gicleurs
Sécurité	Système de protection contre les fuites
Garantie	2 ans

FOIRE AUX QUESTIONS - VA6311RT Atag

Pourquoi mon lave-vaisselle Atag VA6311RT ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage a été sélectionné.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau n'est pas bouché.

Pourquoi mon lave-vaisselle Atag VA6311RT fait-il un bruit anormal ?

Un bruit anormal peut être dû à des objets mal placés, comme des couverts ou des plats qui touchent les bras gicleurs. Vérifiez également s'il y a des débris dans le filtre ou dans les bras gicleurs.

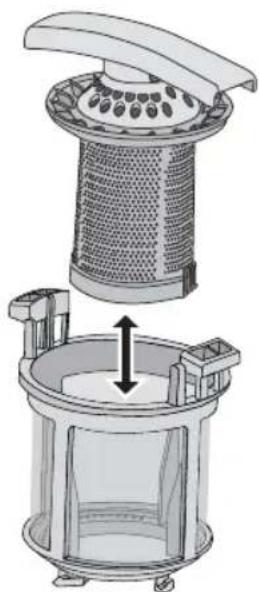

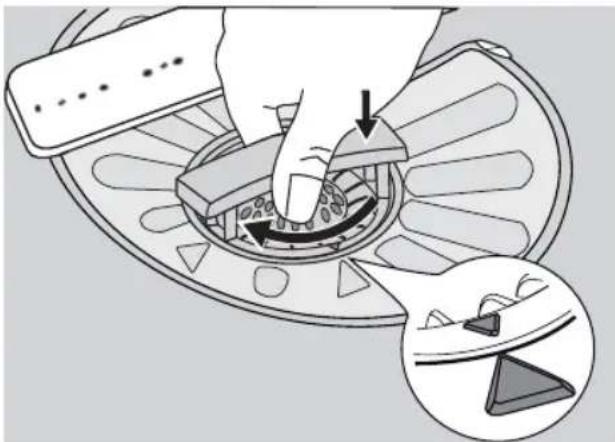

Comment nettoyer le filtre de mon lave-vaisselle ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau courante pour enlever les résidus alimentaires, puis replacez-le dans son emplacement.

Le lave-vaisselle ne sèche pas bien, que faire ?

Assurez-vous que le produit de rinçage est suffisamment rempli. Vérifiez également que le cycle de séchage est activé et que les articles ne sont pas trop entassés.

Comment réinitialiser mon lave-vaisselle Atag VA6311RT ?

Pour réinitialiser, appuyez sur le bouton d'alimentation pour éteindre l'appareil, puis attendez quelques minutes avant de le rallumer.

Des traces de calcaire apparaissent sur la vaisselle, que faire ?

Cela peut être dû à une dureté de l'eau élevée. Utilisez un adoucisseur d'eau ou un produit anti-calcaire pour lave-vaisselle pour résoudre ce problème.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Cela se fait généralement via un bouton ou un menu sur le panneau de contrôle.

Mon lave-vaisselle affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Il peut indiquer un problème spécifique, comme un blocage ou une mauvaise connexion.

MODE D'EMPLOI VA6311RT Atag

Notice d'utilisation

Consignes de sécurité 38

Description de l'appareil 41

Bandeau de commande 41

Utilisation de l'appareil 43

Réglage de l'adoucisseur d'eau 43

Utilisation du sel régénérant 44

Utilisation du produit de lavage et du liquide de rinçage 45

Fonction "Tout en 1" 46

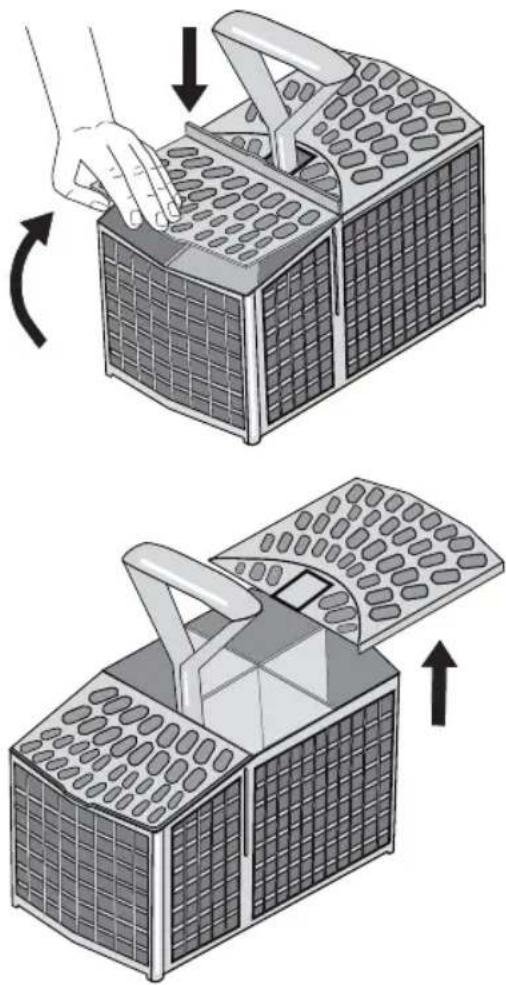

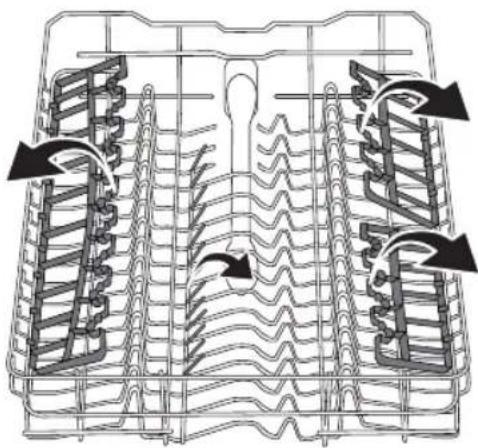

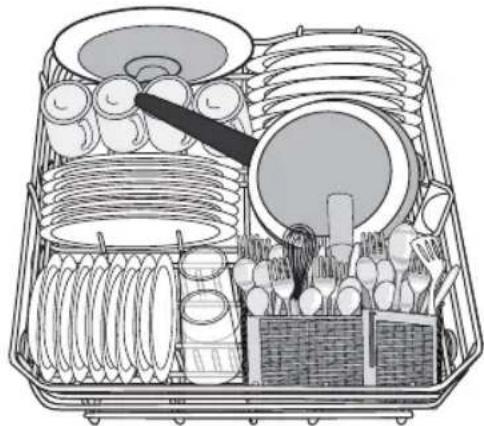

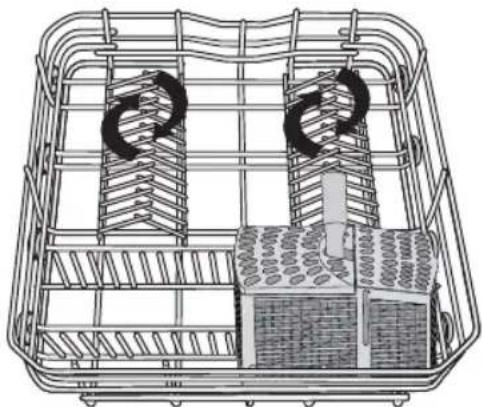

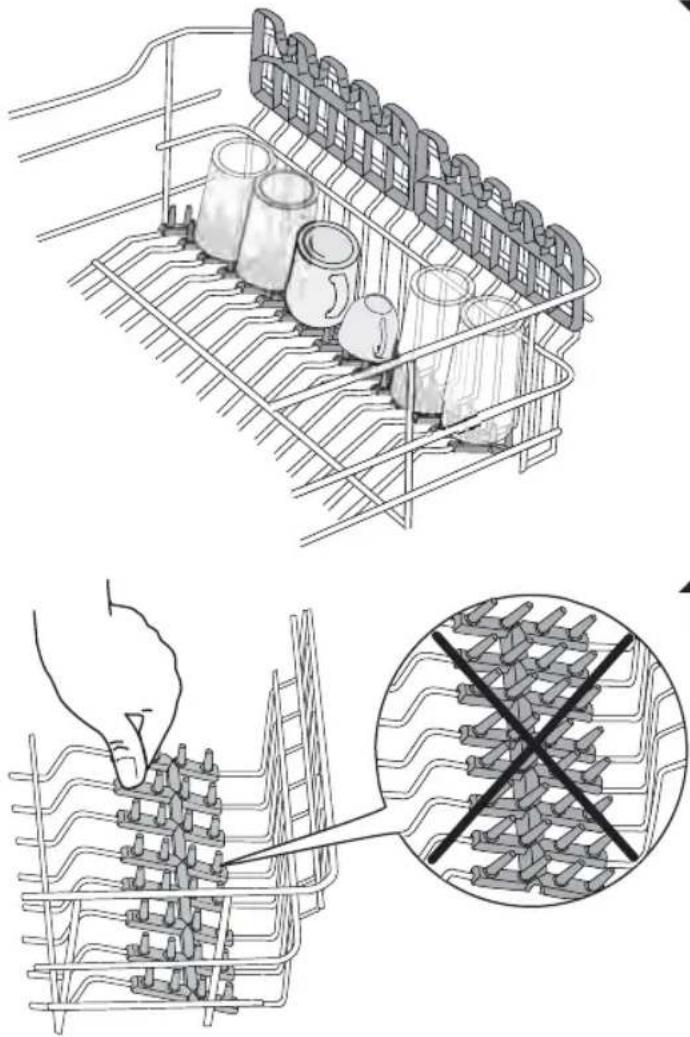

Rangement des couverts et de la vaisselle

46

Sélection et départ d'un programme de lavage

Programmes de lavage 51

Entretien et nettoyage 53

En cas d'anomalie de fonctionnement 53

Caractéristiques techniques 56

En matière de protection de

l'environnement

Sous réserve de modifications

Consignes de sécurité

Lire attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

• Pour votre sécurité et la sécurité de votre appareil.
• Pour protéger l'environnement.
• Pour le bon fonctionnement de l'appareil. Conservez cette notice d'utilisation avec l'appareil. Si vous déménagez ou si l'appareil est cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné aux enfants et aux personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance, ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

- Surveillez les enfants en veillant à ce qu'ils ne jouent pas avec cet appareil.

- Ne laissez jamais les emballages à la portée des enfants. Risque d'asphyxie ou de blessure corporelle.

- Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.

- Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

Consignes générales de sécurité

• Ne modifiez jamais les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.
• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant des produits.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peuvent subsister dans votre lave-vaisselle.
• Ne laissez pas la porte de l'appareil ouverte sans supervision. Vous éviterez ainsi les blessures et les chutes sur une porte ouverte.
• Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.

Utilisation de l'appareil

• Cet appareil est destiné à un usage domestique normal. Ne l'utilisez jamais à d'autres fins, pour éviter les dommages corporels et les dégâts matériels.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles pouvant être lavés en machine.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.
• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les restes de sel dans l'appareil peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (agent de nettoyage pour lave-vaisselle, produit de lavage liquide). Vous risqueriez d'endommager l'appareil.
• Assurez-vous que les bras d'aspersion tournent librement avant de lancer le programme de lavage.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme de lavage. Risque de brûlures cutanées.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme de lavage.

Entretien et nettoyage

• Avant de nettoyer l'appareil, arrêtez-le et débranchez-le du secteur.
• N'utilisez pas de produits inflammables ou corrosifs.
• N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage pourraient être compromises et l'appareil endommagé.
• Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Cela créerait un risque de choc électrique et pourrait endommager l'appareil.

Installation

- Vérifiez que l'appareil n'a subi aucun dommage au cours du transport. Ne

branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.

• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, le raccordement électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous évite-rez ainsi des risques mobiliers, immobiliers et corporels.
• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques et électriques.

• Important !Respectez les consignes données sur le gabarit fourni avec l'appareil :

• Pour installer l'appareil.

• Pour monter la porte du meuble.
• Pour raccorder les tuyaux d'arrivée d'eau et de vidange.

- Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.

Tuyau d'arrivée d'eau

• Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N'utilisez pas de tuyaux usagés.
• Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.
• Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil.
• Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.
• Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.

- Le tuyau d'arrivée d'eau comporte une soupape de sécurité et une gaine double comportant un câble électrique interne. Le tuyau d'arrivée d'eau est sous pression uniquement quand l'eau circule. Si le tuyau fuit, la soupape de sécurité coupe automatiquement l'eau.

- Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.
• Contactez le service après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement Tension dangereuse

Raccordement électrique

• L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.
- Utilisez toujours une prise correctement installée, protégée contre les chocs.
- L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Risque d'incendie.
- Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente.
- Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.
- Assurez-vous que la prise principale est accessible une fois l'appareil installé.

- Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Détachez, pour ce faire, la fiche de la prise secteur.

Service après-vente

• Toute intervention ou réparation sur votre appareil doit uniquement être effectuée par une personne qualifiée. Contactez votre service après-vente.
• Utilisez exclusivement des pièces d'origine.

Pour mettre l'appareil au rebut

• Pour éviter tout risque corporel ou matériel :
• Débranchez l'appareil.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le loquet de la porte. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident. Risque d'asphyxie.
• Mettez l'appareil au rebut dans un centre local agréé.

Avertissement Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs !

• En cas d'accident impliquant ces produits, contactez immédiatement un médecin.
• En cas d'ingestion du produit, contactez immédiatement un médecin.
• En cas de projection de produit de lavage dans les yeux, contactez immédiatement un médecin et rincez abondamment à l'eau.
• Conservez les produits de lavage pour lave-vaisselle dans un endroit sûr et hors de portée des enfants.
• Ne laissez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.
• Remplissez le distributeur de produit de lavage juste avant de démarrer un programme de lavage.

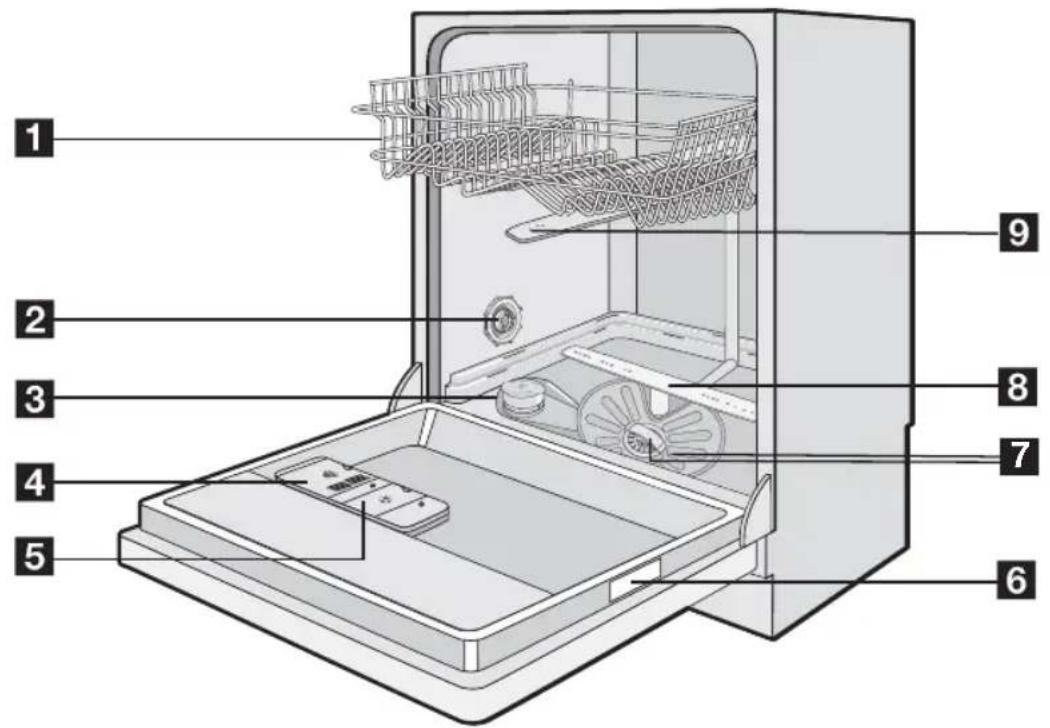

Description de l'appareil

1 Panier du haut
2 Sélecteur de dureté de l'eau
3 Réservoir de sel régénérant
4 Boîte à produits
5 Distributeur de liquide de rinçage
6 Plaque de calibrage

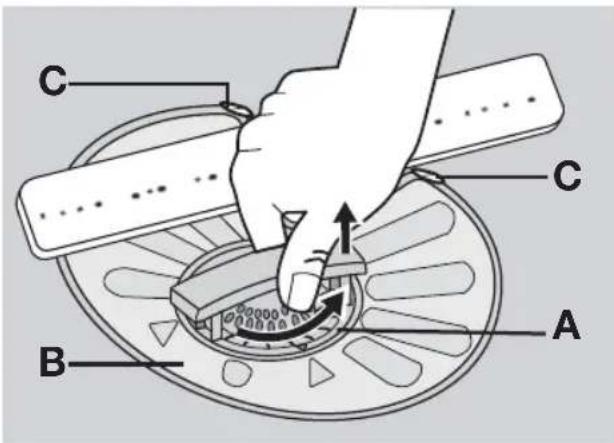

7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

Signal optique

• Dès que le programme de lavage démarre, un signal optique rouge est projeté sur le sol sous la porte de l'appareil. Ce signal rouge rest
• Dès que le programme de lavage est terminé, un signal optique vert est projeté sur le sol sous la porte de l'appareil.
• Si l'appareil ne fonctionne pas correctement, un signal optique rouge clignote sur le sol sous la porte de l'appareil.

Bandeau de commande

Les commandes se situent sur la partie supérieure du bandeau de commande. Pour vous servir des commandes, lais-

sez la porte du lave-vaisselle entrouver- te.

AUTO OFF 1 2 3 4 5 6 7 8 9

1 Touche Marche/Arrêt
2 Écran
3 Touche Départ différé
4 Touche Programme (moins)
5 Touche Programme (plus)

6 Touche SAVE ENERGY
7 Touche « Tout en 1 »
8 Touche RESET
9 Voyants

Voyants
S	Voyant du réservoir à sel. Il s'allume lorsque le réservoir de sel régénérant doit être rempli.1)Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir. Cela n'affecte pas le fonctionnement de l'appareil.
*	Voyant du réservoir de liquide de rinçage. Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli.1)
→	Voyant de fin. Il s'allume lorsque le programme de lavage est terminé.

1) Lorsque le réservoir de sel régénérant et/ou le distributeur de liquide de rinçage sont vides, les voyants ne s'allument pas tant qu'un programme est en cours.

Touche Marche/Arrêt

Appuyez sur cette touche pour activer ou désactiver l'appareil.

La fonction AUTO OFF met automatiquement l'appareil à l'arrêt 10 minutes après la fin du programme de lavage. Cela permet de diminuer la consommation d'énergie.

Écran

L'écran indique :

• le réglage électronique du niveau de l'adoucisseur d'eau.
• L'activation et la désactivation du distributeur de liquide de rinçage (uniquement si la fonction « Tout en 1 » est activée)
  • Le numéro du programme de lavage
• Le temps restant avant la fin du programme de lavage
• La fin d'un programme de lavage (l'écran affiche un zéro)
  • Le décompte du départ différé
• Les codes d'alarme
• L'activation/la désactivation des signaux sonores.

Touche Départ différé

Appuyez sur cette touche à plusieurs reprises pour retarder le départ du programme de lavage de 1 à 24 heures.

Touches de programme

Pour sélectionner un programme de lavage, appuyez plusieurs fois sur l'une de ces touches. Chaque fois que vous appuyez sur une touche, le bandeau affiche un chiffre se référant à un programme de lavage. Reportez-vous au chapitre « Programmes de lavage ».

Touche SAVE ENERGY

La fonction SAVE ENERGY diminue la température pendant la phase de séchage. La

consommation d'énergie diminue ainsi de 25 %.

Il se peut que la vaisselle soit encore mouillée à la fin du programme lorsque vous ouvrez la porte du lave-vaisselle. Nous recommandons de laisser la porte entrouverte pour laisser sécher la vaisselle.

Appuyez sur cette touche pour activer la fonction. Le voyant correspondant s'allume.

Touche « Tout en 1 »

Appuyez sur cette touche pour activer ou désactiver la fonction « Tout en 1 ». Reportez-vous au chapitre « Fonction Tout en 1 ».

Touche RESET

Appuyez sur cette touche pour annuler un programme de lavage en cours

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Régler et lancer un programme de lavage.
• Régler et lancer un départ différé.
• Régler électroniquement le niveau de l'adoucisseur d'eau.
• Activer ou désactiver le distributeur de liquide de rinçage (seulement si la fonction « Tout en 1 » est activée).
• Activer ou désactiver les signaux sonores.

Mettez l'appareil en marche. L'appareil se trouve en mode Programmation lorsque :

- Deux lignes horizontales apparaissent sur l'écran.

Mettez l'appareil en marche. L'appareil n'est pas en mode Programmation lorsque :

• L'écran indique la durée du programme de lavage ou l'heure du départ différé.
• Pour revenir au mode Programmation, annulez le programme ou le départ différé. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage ».

Signaux sonores

Un signal sonore retentit lorsque :

• le programme de lavage est terminé.
• Le niveau de l'adoucisseur d'eau est réglé électroniquement.
• L'appareil présente une anomalie de fonctionnement.

i Réglage d'usine : activé.

Désactivation des signaux sonores

1. Mettez en fonctionnement l'appareil.
2. Contrôlez que l'appareil est en mode Programmation.

Utilisation de l'appareil

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la du- reté de l'eau de votre région. Sinon, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels peuvent endommager l'appareil.

1. Appuyez simultanément sur les touches (4) et (5), jusqu'à ce que les voyants des touches (3), (4) et (5) commencent à cli-gnoter.
2. Relâchez les touches (4) et (5).

3. Appuyez sur la touche (5),

4. Les voyants des touches (3) et (4) s'éteignent.

5. Le voyant de la touche (5) continue de clignoter.
6. L'écran affiche le réglage des signaux sonores.

16	Les signaux sono-res sont activés.
06	Les signaux sono-res sont désactivés.

1. Appuyez sur la touche (5) pour modifier le réglage.
2. Mettez à l'arrêt l'appareil pour confirmer.

Pour activer à nouveau les signaux so- nores, suivez les étapes (1) à (7).

1. Remplissez le réservoir avec la quantité nécessaire de produit de lavage.
2. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en 1 » « 5 en 1 », etc.), utilisez la fonction « Tout en 1 » (reportez-vous au chapitre Fonction « Tout en 1 »).

Réglez le niveau de l'adoucisseur d'eau s'il ne correspond pas à la dureté de l'eau de votre région.

Contactez votre compagnie des eaux pour connaître la dureté de l'eau de votre région.

Dureté eau				Réglage de la dureté de l'eau
Degrés allemands (dH°)	Degrés français (°TH)	mmol/l Degrés	Clarke	manuel élec-troni-que
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50 76 - 90	7,6 - 9,0 53 - 63			2^1)	9
37 - 42 65 - 75	6,5 - 7,5 46 - 52			2^1)	8
29 - 36 51 - 64	5,1 - 6,4 36 - 45			2^1)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			2^1)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
< 4 < 7	< 0,7	< 5		1^2)	1^2)

1) Réglage d'usine
2) Ne pas utiliser de sel à ce niveau.

i L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage électronique

1. Mettez en fonctionnement l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Appuyez simultanément sur les touches (4) et (5), jusqu'à ce que les voyants des

Utilisation du sel régénérant

Pour remplir le réservoir de sel :

1. Dévissez le bouchon du réservoir à sel régénérant en le tournant dans le sens inverse des aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous rem-

touches (3), (4) et (5) commencent à cli-gnoter.

1. Relâchez les touches (4) et (5).

2. Appuyez sur la touche (3),

3. Les voyants des touches (4) et (5) s'éteignent.
   • Le voyant de la touche (3) clignote.

4. Les signaux sonores retentissent.

5. L'écran affiche le réglage de l'adou-cisseur d'eau (par exemple : 5 L et cinq signaux sonores retentissent = niveau 5).

6. Appuyez plusieurs fois sur la touche (3) pour modifier le réglage.

7. Mettez à l'arrêt l'appareil pour confirmer.

Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de réapprovisionnement de sel restera éteint.

plissez le réservoir pour la première fois).

1. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.

2. Éliminez toute trace de sel autour de l'ouverture du réservoir de sel régénérant.

3. Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre pour fermer le réservoir de sel régénérant.

i Il est normal que de l'eau s'écoule du réservoir lorsque vous le remplissez de sel.

SALE ZOUT SALT SALZ SEL

Utilisation du produit de lavage et du liquide de rinçage

Utilisation du produit de lavage

Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage. Respectez les recommandations fournies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.

Pour remplir le réservoir de produit de lavage :

1. Appuyez sur la touche de déverrouillage 2 afin d'ouvrir le couvercle 7 du réservoir du produit de lavage.

2. Introduisez le produit de lavage dans le réservoir 1.

3. Si le programme de lavage comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

4. Si vous utilisez des pastilles de déter- gent, placez-les dans le distributeur 1

5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

i Utilisez des programmes de lavage longs quand vous utilisez des pastilles de détergent. En effet, elles ne se dissolvent pas entièrement pendant les programmes courts et peuvent donner de mauvais résultats.

Utilisation du liquide de rinçage

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures. Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage.

Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 6 afin d'ouvrir le couvercle 5 du distributeur de liquide de rinçage.

2. Remplissez le distributeur de liquide de rinçage 3 de liquide de rinçage. Le repère 'max.' indique le niveau maximum.

3. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.
4. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez

Fonction "Tout en 1"

La fonction «Tout en 1 » utilise les pastilles de détergent multifonctions.

Ces pastilles combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents.

Assurez-vous que ces pastilles conviennent à la dureté de l'eau de votre localité (reportez-vous aux instructions accompagnant l'emballage des produits).

La fonction « Tout en 1 » désactive le débit de liquide de rinçage et de sel.

La fonction « Tout en 1 » désactive les voyants du sel régénérant et du liquide de rinçage.

La durée du programme peut augmenter si vous utilisez la fonction « Tout en 1 ».

Activez ou désactivez la fonction « Tout en 1 » avant de lancer un programme de lavage. Vous ne pouvez pas activer ou désactiver cette fonction quand un programme de lavage est en cours.

Pour activer la fonction « Tout en 1 »

- Appuyez sur la touche « Tout en 1», le voyant « Tout en 1 » s'allume. La fonction est activée.

sur le couvercle jusqu'à ce qu'il soit verrouillé.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum).

Tournez le sélecteur de liquide de rinçage

4 afin d'augmenter ou diminuer le dosage.

- La fonction « Tout en 1 » reste activée jusqu'à ce que vous la désactivez.

Pour désactiver la fonction « Tout en 1 » et utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément

1. Appuyez sur la touche « Tout en 1 », le voyant « Tout en 1 » s'éteint. La fonction est désactivée.
2. Remplissez le réservoir de sel et le distributeur de liquide de rinçage.
3. Réglez le degré de dureté de l'eau sur sa position maximale.
4. Lancez un programme de lavage sans charger l'appareil.
5. Dès que le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.
6. Réglez la quantité de liquide de rinçage.

Rangement des couverts et de la vaisselle

Conseils et astuces

• Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.
• Enlevez tous les restes d'aliments.
• Laissez tremper les casseroles au fond desquelles adhèrent des restes d'ali-ments brûlés ou attachés.

• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les re-tournant,

• de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.

• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ou se chevaucher.
• Pour éviter que les verres ne se brisent, évitez qu'ils se touchent.

• Placez les petites pièces dans le panier à couverts.

• Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

• Lorsque vous placez des articles dans les paniers, veillez à ce que l'eau puisse accéder à toutes les surfaces.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.
• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

Panier inférieur

Mettez les casseroles, les couvercles, les assiettes, les saladiers et les couverts dans le panier inférieur. Disposez les plats et les grands couvercles sur les bords du panier.

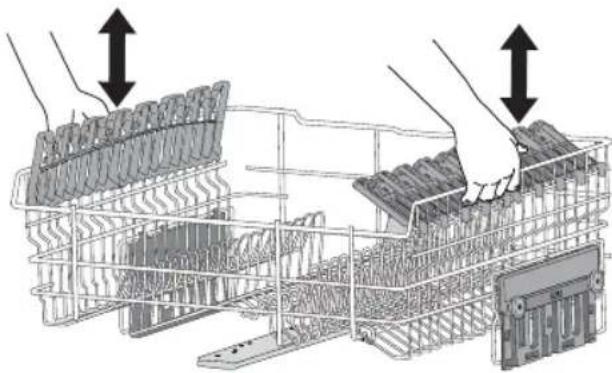

Abaissez les deux rangées d'ergots du panier inférieur pour pouvoir charger des grands plats, des casseroles, des poêles et des saladiers.

Placez les fourchettes et les cuillères, manche tourné vers le bas.

Placez les couteaux, manche tourné vers le haut.

Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

Utilisez les séparateurs à couverts. Si la taille et la forme des couverts ne les permettent pas, retirez les séparateurs.

Placez les ustensiles dans l'appareil de façon à ce que l'eau puisse accéder à toutes les surfaces.

Les ergots souples empêchent les verres de se retourner pendant le cycle de lavage ou lorsque le panier supérieur est retiré.

Placez les ergots souples dans la bonne position. Appuyez dessus et assurez-vous qu'il ne bougeront pas (reportez-vous à l'il- lustration).

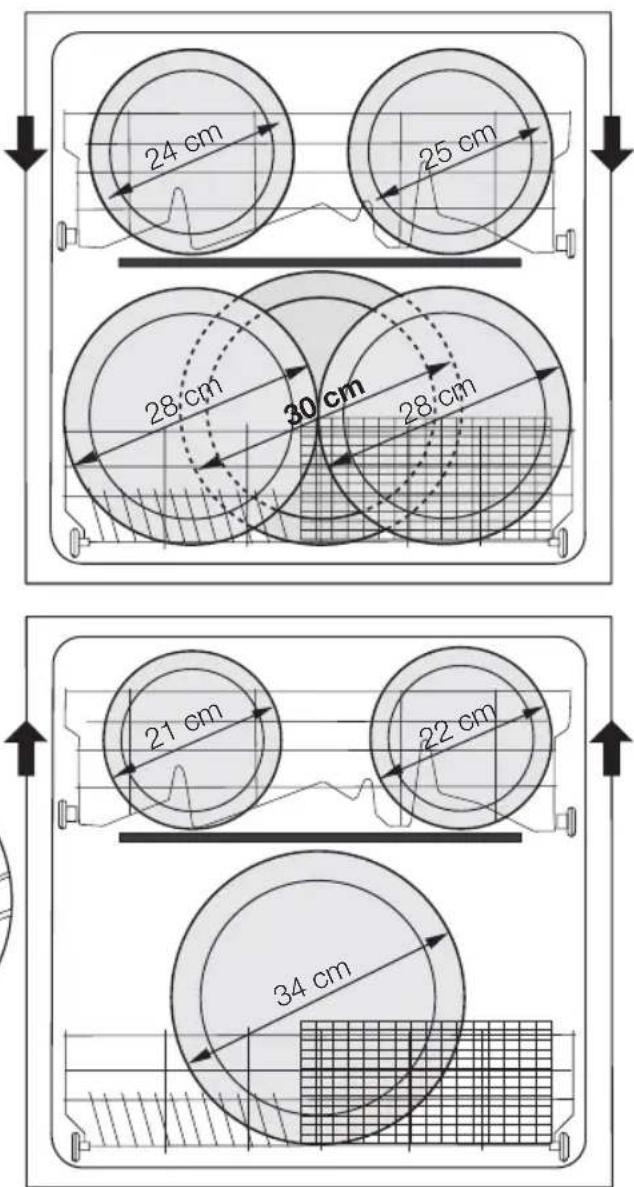

Réglage de la hauteur du panier supérieur

Pour pouvoir laver des assiettes très larges, placer le panier supérieur en position haute.

24 cm 25 cm 28 cm 30 cm 28 cm 21 cm 22 cm 34 cm

Pour placer le panier supérieur en position haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.

Pour placer le panier supérieur en position basse, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Relevez doucement les deux parties latérales.

3. Tenez le mécanisme et laissez-le re-tomber lentement.

Attention

- Ne soulevez ni n'abaissez jamais le panier d'un seul côté uniquement.

Sélection et départ d'un programme de lavage

Démarrage du programme de lavage sans départ différé

1. Mettez l'appareil en marche. Assurez-vous que l'appareil est en mode Programmation.
2. Sélectionnez un programme de lavage.
3. Le numéro correspondant au programme de lavage clignote sur l'écran.
4. Si nécessaire, réglez la fonction SAVE ENERGY.
5. Fermez la porte de l'appareil ; le programme de lavage démarre automatiquement.

Démarrage du programme de lavage avec départ différé

1. Mettez l'appareil en marche.
2. Assurez-vous que l'appareil est en mode Programmation.
3. Réglez le programme de lavage et, si nécessaire, réglez la fonction SAVE ENERGY.
4. Appuyez plusieurs fois sur la touche de départ différé jusqu'à ce que l'écran indique l'heure du départ différé.
5. L'heure du départ différé clignote sur l'écran.

6. Le symbole correspondant au départ différé s'allume.

7. Fermez la porte de l'appareil ; le décompte démarre automatiquement.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

i L'ouverture de la porte de l'appareil interrompt le décompte. Lorsque vous fermez la porte, le décompte continue à partir du point de son interruption.

Annulation du départ différé

Si la porte de l'appareil est ouverte et que le décompte n'a pas démarré.

1. Appuyez plusieurs fois sur la touche de départ différé jusqu'à ce que l'écran in-

dique le numéro du programme de lavage.

- Le numéro clignote sur l'écran.

1. Fermez la porte de l'appareil, le programme de lavage démarre automatiquement.

Si la porte de l'appareil est fermée et que le décompte est en cours.

1. Ouvrez la porte de l'appareil.
2. Appuyez plusieurs fois sur la touche de départ différé jusqu'à ce que l'écran indique le numéro du programme de lavage.
3. Le numéro clignote pendant quelques secondes, puis la durée du programme de lavage s'affiche à l'écran.
4. Fermez la porte de l'appareil, le programme de lavage démarre automatiquement.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil.
  – Le programme de lavage s'arrête.
  • Fermez la porte de l'appareil.
• Le programme de lavage reprend là où il a été interrompu.

Annulation du programme de lavage

Si le programme de lavage n'a pas encore démarré, vous pouvez changer la sélection. Pour changer la sélection pendant que le programme de lavage est en cours, il est nécessaire d'annuler le programme.

- Appuyez et maintenez appuyée la touche Reset jusqu'à ce que deux barres d'état horizontales apparaissent sur l'écran.

i Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du produit de lavage dans le distributeur de produit de lavage.

Fin du programme de lavage

À la fin du programme de lavage, un signal sonore intermittent retentit.

1. Ouvrez la porte de l'appareil.

• Le symbole de fin est allumé.

- Un zéro apparaît sur l'écran.

1. Mettez à l'arrêt l'appareil.
2. Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes.

Retirez les articles des paniers

- Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Programmes de lavage

Programme	Type de salissure	Type de charge	Description des programmes	fonction SAVE ENERGY
1AUTO 45^ - 70^ 1)	Tous Vaisselle, couverts, plats et casseroles		PrélavageLavage à 45 ^ ou 70 ^ RinçageSéchage	Oui, efficace
2 Très sale Vaisselle, cou- 70^		verts, plats et casseroles	PrélavageLavage 70 ^ RinçageSéchage	Oui, efficace
3EXTRASILENT2)	Normale-ment sale	Vaisselle et couverts	PrélavageLavage 50 ^ RinçageSéchage	Oui, sans effet
43)	Légèrement sale	Vaisselle et couverts	Lavage 60 ^ Rinçage	Oui, sans effet
54)	Normale-ment sale	Vaisselle et couverts	PrélavageLavage 50 ^ RinçageSéchage	Oui, efficace
6 Saleté légè-1H 55^	re	Vaisselle et couverts	Lavage 55 ^ Rinçage	Oui, sans effet
7 Saleté nor- 45^	male ou lé-gère	Vaisselle fragile et verres	Lavage 45 ^ RinçageSéchage	Oui, efficace

Programme Type de salissure	Type de charge	Description des programmes	fonction SAVE ENERGY
8	Ce programme permet de rincer les plats rapidement. Cela empêche les restes de nourriture de coller sur les plats et évite les mauvaises odeurs. N'utilisez pas de produit de lavage avec ce programme.	Rinçage Oui, sans effet

1) Le lave-vaisselle est sensible au type de saleté et à la quantité d'articles qui se trouvent dans les paniers. Il règle automatiquement la température et le volume d'eau, la consommation d'énergie et la durée du programme.
2) C'est le programme de lavage le plus silencieux. La pompe fonctionne très lentement afin de réduire le bruit. Du fait de la faible vitesse, ce programme est long.
3) Ce programme vous permet de laver une charge de vaisselle légèrement sale. Il offre de bons résultats de lavage en peu de temps.
4) Il s'agit du programme standard pour les instituts de tests. Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour les plats et couverts normalement sales. Reportez-vous à la brochure fournie pour connaître les résultats des tests.

Valeurs de consommation

Programme Durée	du programme(minutes)	Énergie (KWh) Eau	(litres)
1AUTO45°-70°	90 - 160	0.9 - 1.7	8 - 15
270°	140 - 160	1.5 - 1.6	13 - 14
3 200 - 220 1.1 - 1.2 9 - 11EXTRASILENT
4 30 0.9 960°
5 165 - 175 0.9 - 1.0 9 - 1150°
61H55°	50 - 60 1.0 - 1.2 10 - 11
7YU45°	70 - 80 0.8 - 0.9 11 - 12
8 14 0.1 4

Ces valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des varia-

tions d'alimentation électrique et de la quantité de vaisselle.

Entretien et nettoyage

Pour retirer et nettoyer les filtres

Avec des filtres sales, les résultats du lavage sont moins satisfaisants.

Bien que ces filtres ne nécessitent pas beaucoup d'entretien, nous vous recommandons de les vérifier à intervalles réguliers et, si besoin, de les nettoyer.

1. Pour retirer le filtre (A), tournez-le dans le sens inverse des aiguilles d'une montre et retirez-le du filtre (B).

C C A B

1. Le filtre (A) est constitué de deux pièces. Pour démonter le filtre, séparez-les.

1. Nettoyez soigneusement les filtres avec de l'eau.

2. Rassemblez les 2 pièces du filtre (A) et poussez. Vérifiez qu'elles s'emboîtent correctement.

3. Retirez le filtre (B).
4. Nettoyez soigneusement le filtre (B) avec de l'eau.
5. Replacez le filtre (B) dans sa position initiale. Vérifiez qu'il est correctement placé dans les deux guides (C).

1. Mettez les filtres (A) en place dans le (B). Bloquez le filtre (A) en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d'aspersion.

Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet pointu.

Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide.

Utilisez uniquement un peu d'eau savonneuse.

N'utilisez en aucun cas des substances abrasives, des tampons à récurer ou des solvants (acétone).

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente.

Pour certaines anomalies, l'écran affi-che un code d'alarme :

• ,10 - L'appareil n'est pas approvisionné en eau.
• ,20 - L'appareil ne vidange pas
• ,30 - Le système de sécurité anti-débordement s'est déclenché.

Avertissement Mettez à l'arrêt l'appareil avant d'effectuer les contrôles.

Anomalie de fonctionnement	Cause possible Solution possible
L'appareil n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est obstrué ou entartré.	Nettoyez le robinet d'arrivée d'eau.
La pression d'eau est trop bas-se.	se.	Contactez votre compagnie locale de distribution des eaux.
Le robinet d'arrivée d'eau est fermé.	fermé.	Ouvrez le robinet d'arrivée d'eau.
Le filtre situé dans le tuyau	d'arrivée d'eau est bouché.	Nettoyez le filtre.
Le tuyau d'arrivée d'eau n'a	pas été installé correctement.	Vérifiez que le tuyau est bien raccordé.
Le tuyau d'arrivée d'eau est en-dommagé.	dommagé.	Assurez-vous que le tuyau d'arrivée d'eau n'est pas endommagé.
L'appareil ne se vidange pas. Le robinet de l'évier est bou-ché.	Nettoyez le robinet de l'évier.
Le tuyau de vidange n'a pas été raccordé correctement.	Vérifiez que le tuyau est bien raccordé.
Le tuyau de vidange est en-dommagé.	Assurez-vous que le tuyau de vidange n'est pas endommagé.
Le système de sécurité anti-dé-bordement s'est déclenché.	Fermez le robinet d'eau et con-tactez votre service après-ven-te.
Le programme de lavage ne démarre pas.	La porte de l'appareil est ou-verte.	Fermez la porte de l'appareil.
La fiche du câble d'alimentation	n'est pas branchée à la prise de courant.	Branchez le câble d'alimenta-tion.
Le fusible de la boîte à fusibles	a disjoncté.	Remplacez le fusible.
La fonction Départ différé est	sélectionnée.	Annulez le départ différé.Lorsque le décompte est ter-miné, le programme de lava-ge démarre automatique-ment.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes d'alarme s'affichent, contactez le service après-vente.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique.

Inscrivez les éléments suivants :

- M o d è l e (MOD.) ..... ....

– Référence produit (PNC) ....

- Numéro de série (S.N.) ....

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause possible Solution possible
La vaisselle n'est pas propre. Vous	n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.	Vérifiez que ce programme de lavage est approprié pour ce type de vaisselle et de salissure.
Vous n'avez pas placé les articles dans les paniers de façon à ce que l'eau puisse accéder à toutes les surfaces.	les dans les paniers de façon à ce que l'eau puisse accéder à toutes les surfaces.	Placez les articles correctement dans les paniers.
Les bras d'aspersion ne pouvaient pas tourner librement. La vaisselle est mal positionnée dans les paniers.	vaient pas tourner librement. La vaisselle est mal positionnée dans les paniers.	Vérifiez qu'une disposition incorrecte de la vaisselle ne bloque pas les bras d'aspersion.
Les filtres sont encrassés ou mal montés et installés.	mal montés et installés.	Assurez-vous que les filtres sont propres et correctement montés et installés.
Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.	produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.	Vérifiez que la quantité de produit de lavage est suffisante.
Traces de tartre sur la vaisselle. Le réservoir de sel régénérant est vide.	réserveur de sel régénérant est vide.	Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
Réglage incorrect du niveau de l'adoucisseur d'eau.	l'adoucisseur d'eau.	Ajustez l'adoucisseur d'eau au niveau correct.
Le bouchon du réservoir de sel régénérant n'a pas été vissé correctement.	régénérant n'a pas été vissé correctement.	Assurez-vous que le bouchon du réservoir de sel est correctement fermé.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre.	La quantité de liquide de rinçage est trop élevée.	Réduisez la quantité du liquide de rinçage.
Traces de gouttes d'eau séchée sur les verres et la vaisselle	La quantité de liquide de rinçage est trop basse.	Augmentez la quantité du liquide de rinçage.
Il se peut que le produit de lavage soit en cause.	vage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée. Le programme de lavage choisi n'avait pas de phase de séchage ou avait une phase de séchage courte.	n'avait pas de phase de séchage ou avait une phase de séchage courte.	Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes.
La vaisselle est mouillée et terne.	Le distributeur de liquide de rinçage est vide.	Remplissez le distributeur de liquide de rinçage.
La fonction « Tout en 1 » est activée (cette fonction désactive automatiquement le distributeur de liquide de rinçage).	activée (cette fonction désactive automatiquement le distributeur de liquide de rinçage).	Activez le distributeur de liquide de rinçage.

Activation du distributeur de liquide de rinçage

1. Mettez en marche l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Appuyez simultanément sur les touches (4) et (5), jusqu'à ce que les voyants des touches (3), (4) et (5) commencent à cli-gnoter.

4. Relâchez les touches (4) et (5).

5. Appuyez sur la touche (4).

6. Les voyants des touches (3) et (5) s'éteignent.

7. Le voyant de la touche (4) clignote.
8. L'écran affiche le réglage choisi pour le distributeur de liquide de rinçage.

0d	Le distributeur de liquide de rinçage est désactivé.
1d	Le distributeur de liquide de rinçage est activé.

1. Appuyez sur la touche (4) pour modifier le réglage.

2. Mettez à l'arrêt l'appareil pour confirmer.

Caractéristiques techniques

Dimensions Largeur 596 mm
Hauteur 818 - 898 mm
Profondeur 550 mm
Pression de l'eau d'alimentation	Minimale	0,5 bar (0,05 MPa)
Maximale 8 bar (0,8 MPa)
Arrivée d'eau 1)	Eau froide ou eau chaude maximum 60 °C
Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

La plaque signalétique située sur le bord intérieur de la porte de l'appareil donne des informations sur le branchement électrique.

i Si l'eau chaude est produite à partir de sources énergétiques alternatives plus

respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets

seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les bacs de recyclage prévus à cet effet.

Inhalt

Sicherheitshinweise

Gerätebeschreibung

Bedienfeld
