GEBRUIKSAANWIJZING VA6311RT Atag

Gebruiks- aanwijzing

User manual

Veiligheidsinformatie

Beschrijving van het product 5

Bedieningspaneel

Bediening van het apparaat 7

De waterontharder instellen 7

Gebruik van zout voor de afwasautomaat

Gebruik van afwasmiddel en glansmiddel

De Multitabfunctie 10

De afwasautomaat inruimen 10

Een afwasprogramma selecteren en starten

14

Afwasprogramma's

Onderhoud en reiniging 16

Problemen oplossen 17

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees deze handleiding zorgvuldig alvorens het apparaat te installeren of te gebruiken:

• Voor uw veiligheid en de veiligheid van uw eigendommen.
• Om het milieu te helpen.
• voor de correcte werking van het apparaat.

Houd deze instructies altijd in de buurt van het apparaat, ook als u verhuist of het apparaat aan iemand anders geeft.

De fabrikant is niet verantwoordelijk voor schade veroorzaakt door een foutieve installatie.

Veiligheid van kinderen en kwetsbare mensen

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of letsel.
• Bewaar alle afwasmiddelen op een veilige plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

Algemene veiligheid

• De specificaties van het apparaat mogen niet worden veranderd. Risico op letsel en beschadiging van het apparaat.
• Volg de veiligheidsinstructies van de af-wasmiddelfabrikant om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit het apparaat. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Houd de deur van het apparaat niet open zonder toezicht. Hierdoor voorkomt u persoonlijk letsel en vallen op een open deur.
• Ga niet op de open deur zitten of staan.

Gebruik

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat niet voor andere doeleinden om persoonlijk letsel en schade aan uw eigendommen te voorkomen.
• Gebruik het apparaat alleen om accessoires dat geschikt is voor afwasmachines, schoon te maken.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. Risico op explosie of brand.

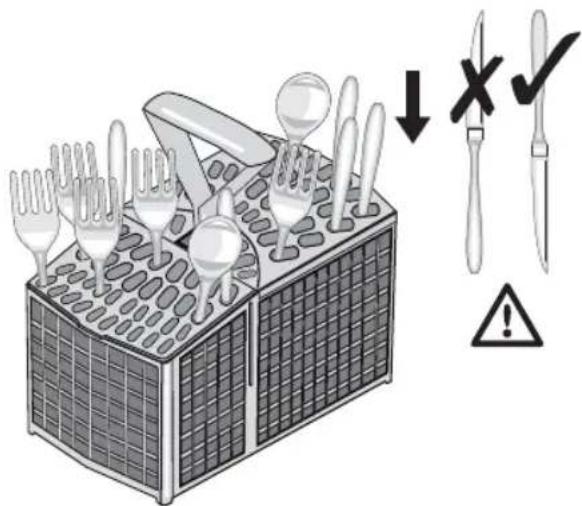

• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek of in het messenrek. (Niet alle modellen hebben een messenrek).

• Gebruik alleen gespecificeerde producten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).

• Zout dat niet gespecificeerd is voor af-wasmachines, veroorzaakt schade aan de waterontharder.

• Vul het apparaat met zout voordat u een afwasprogramma start. Zout dat in het apparaat is achtergebleven, kan roest veroorzaken of een gat in de onderkant van het apparaat maken.
• Vul het glansmiddeldoseerbakje nooit met andere middelen dan glansspoelmiddel (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.
• Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.
• Het apparaat kan hete stoom laten ont-snappen als u de deur opent terwijl er een wasprogramma wordt uitgevoerd. Hierdoor ontstaat een risico op brand-wonden.
• Verwijder pas borden uit het apparaat als het wasprogramma is voltooid.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken.
• Gebruik geen ontvlambare producten of producten die corrosie kunnen veroorza-ken.
• Gebruik het apparaat niet zonder filters. Zorg dat de filters op de juiste wijze worden geïnstalleerd. Een onjuiste installatie levert onbevredigende wasresultaten en schade aan het apparaat op.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Gevaar op een elektrische schok en schade aan het apparaat.

Montage

• Zorg ervoor dat het apparaat niet is beschadigd. Installeer een beschadigd apparaat niet en sluit een beschadigd apparaat niet aan. Neem contact op met de leverancier.
• Verwijder alle verpakking voordat u het apparaat installeert en gebruikt.
• Alleen een erkende persoon mag de elektrische installatie, het loodgieterswerk en de installatie van het apparaat uitvoe-

ren. Dit om het risico op structurele schade of lichamelijk letsel te voorkomen.

• Zorg er tijdens de installatie voor dat de stekker uit het stopcontact is gehaald.
• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

• Belangrijk!Houd u aan de instructies in de sjabloon die met het apparaat zijn meegeleverd:

• Installatie van het apparaat.

• Voor het in elkaar zetten van de deur.
• Het aansluiten van de watertoevoer en -afvoer.

- Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstalleerd.

Voorzorgsmaatregelen bij vorst

• Installeer het apparaat niet op een plek waar de temperatuur onder de 0°C komt.
• De fabrikant is niet aansprakelijk voor enige schade door bevriezing.

Aansluiting aan de waterleiding

• Gebruik nieuwe slangen om het apparaat aan te sluiten op de watertoevoer. Gebruik geen gebruikte slangen.
• Sluit het apparaat niet op nieuwe leidingen aan of op leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.
• Zorg ervoor dat de waterslangen niet knakken of beschadigd raken bij installatie van het apparaat.
• Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.
• Let er bij het eerste gebruik op dat de watertoevoerslangen niet lek zijn.
• De watertoevoerslang heeft een veiligheidsventiel en een dubbel omhulsel met een hoofdkabel aan de binnenkant. De watertoevoerslang staat alleen onder druk wanneer er water stroomt. Als er een lek in de watertoevoerslang aanwezig is, onderbreekt de veiligheidsklep de stroom van het water.

- Wees voorzichtig als u de watertoevoerslang aansluit:

- Laat de watertoevoerslang of de veiligheidsklep niet in het water komen.

• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact.
• Laat alleen de service-afdeling de watertoevoerslang met de veiligheidsklep repareren.

Waarschuwing! Gevaarlijke spanning.

Elektrische aansluiting

• Dit apparaat moet worden geaard.
• Zorg er voor dat de elektrische informatie op het typeplaatje overeenkomt met de stroomtoevoer.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegspluggen en verlengsnoeren. Er kan brand ontstaan.
• Vervang of verander het netsnoer niet zelf. Neem contact op met het service-centrum.
• Zorg ervoor dat de stroomsnoeren en kabel niet knakken of beschadigd raken achter het apparaat.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Service-afdeling

- Alleen een erkende persoon mag dit apparaat repareren. Neem contact op met het servicecentrum.

- Gebruik alleen originele reserveonderde- len.

Het apparaat wegdoen

• Om lichamelijk letsel of schade te voorkomen:
  – Trek de stekker uit het stopcontact.
• Snij het netsnoer van het apparaat af en gooi dit weg.
• Verwijder de deurvergrendeling. Dit voorkomt dat er kinderen of huisdieren in het apparaat vast komen te zitten. Er bestaat gevaar voor verstikking.
• Gooi het apparaat weg bij uw lokale afvalverwerkingsbedrijf.

Waarschuwing! Het afwasmiddel is gevaarlijk en kan corrosie veroorzaken!

• Als er een ongeval met deze afwasmiddelen optreedt, neemt u onmiddellijk contact op met een arts.
• Als het afwasmiddel in iemands mond komt, neemt u onmiddellijk contact op met een arts.
• Als het afwasmiddel in iemands ogen komt, neemt u onmiddellijk contact op met een arts en maakt u de ogen schoon met water.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Laat de deur van het apparaat niet open staan als er afwasmiddel in het afwasmiddelbakje zit.
• Vul het afwasmiddelbakje alleen voordat u een wasprogramma start.

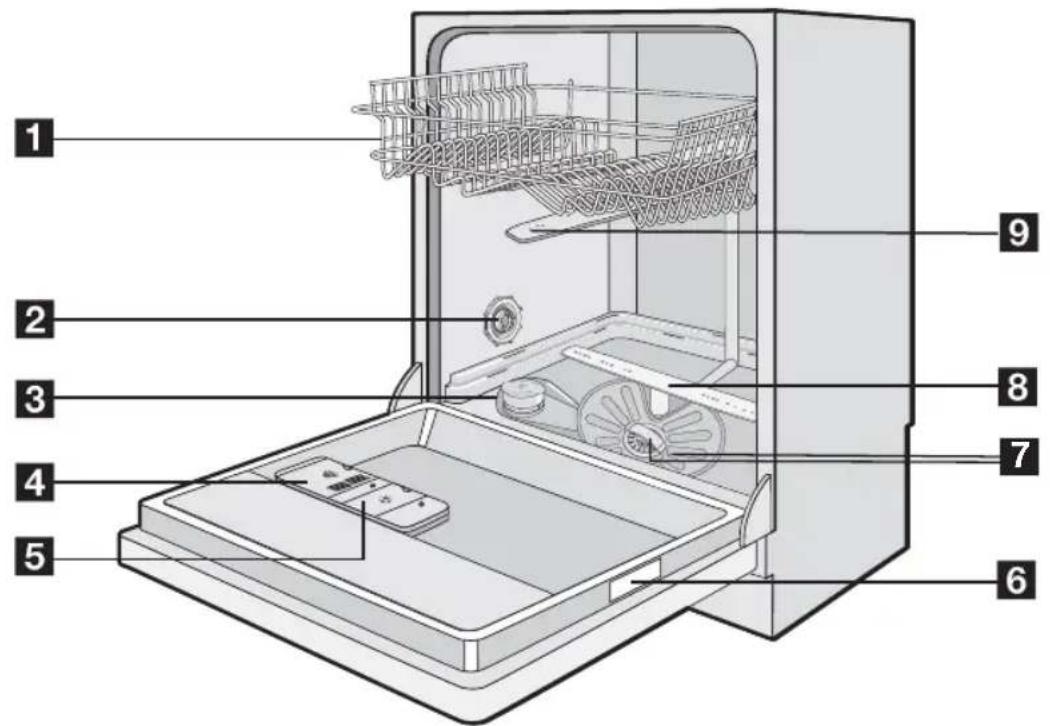

Beschrijving van het product

1 Bovenkorf
2 Waterhardheidsknop
3 Zoutreservoir
4 Wasmiddeldoseerlade
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

Vloerindicator

- Als het afwasprogramma is gestart, schijnt er een rood lichtje op de vloer, on-

der de deur van het apparaat. Dit rode signaal blijft aan totdat het afwasprogramma is voltooid.

• Als het afwasprogramma is voltooid, schijnt er een groen visueel signaal op de vloer, onder de deur van het apparaat.
• Als het apparaat een storing heeft, knippert er een rood lichtje op de vloer, onder de deur van het apparaat.

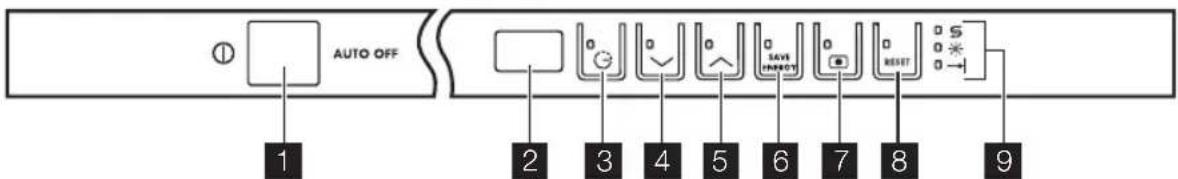

Bedieningspaneel

i De knoppen bevinden zich op de bovenkant van het bedieningspaneel. Als u de afwasmachine met de knoppen

wilt bedienen, moet u de deur van het apparaat een klein beetje openen.

AUTO OFF 1 2 3 4 5 6 7 8 9

1 Aan/uit-toets
2 Display

3 Uitgestelde start-toets
4 Programmatoets (omlaag)

5	Programmatoets (omhoog)
6	SAVE ENERGY-toets
7	Multitabtoets

8	RESET-toets
9	Indicatielampjes

Indicatielampjes
S	Zoutindicatielampje. Gaat aan wanneer het zoutreservoir bijgevuld moet worden.1)Het indicatielampje voor zout blijft enkele uren branden nadat u het reservoir hebt bijgevuld. Dit heeft geen ongewenst effect op de werking van het apparaat.
*	Glansmiddelindicatielampje. Gaat aan wanneer het glansmiddeldoseerbakje bij-gevuld moet worden.1)
→I	Einde-indicatielampje. Gaat branden als het afwasprogramma is afgelopen.

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaan de bijbehorende indicatielampjes niet aan als er een wasprogramma loopt.

Aan-/uit-toets

Druk op deze toets om het apparaat in of uit te schakelen.

Tien minuten na het einde van het afwasprogramma, wordt het apparaat automatisch via de AUTO OFF-functie uitgeschakeld. Dit helpt bij het beperken van het energieverbruik.

Display

Op de display verschijnt:

• De elektronische instelling van het niveau van de waterontharder
• Het in/uitschakelen van het glansmiddeldoseerbakje (alleen als de multitabfunctie ingeschakeld is)
• Het nummer van het afwasprogramma
• De resterende tijd tot het einde van het afwasprogramma
• Het einde van een afwasprogramma (op de display verschijnt een nul)
• Het aftellen van de uitgestelde start
• De alarmcodes
• Het in- of uitschakelen van de geluidssignalen

Toets Uitgestelde start

Druk herhaaldelijk op deze toets om de start van het afwasprogramma 1 tot 24 uur uit te stellen.

Programmakeuzetoetsen

Druk herhaaldelijk op één van deze toetsen om een afwasprogramma in te stellen. Elke keer dat u op een toets drukt, wordt in de display een getal weergegeven dat betrekking heeft op een afwasprogramma. Zie 'Afwasprogramma's'.

SAVE ENERGY-toets

De functie SAVE ENERGY verlaagt de temperatuur in de droogfase. Het stroomverbruik gaat met 25% omlaag.

De vaat is mogelijk nog vochtig wanneer u aan het eind van het programma de deur van het apparaat opent. We raden u aan de deur op een kier te houden totdat de vaat droog is.

Druk op deze toets om de functie in te schakelen. Het bijbehorende indicatielampje gaat branden.

Multitabtoets

Druk op deze toets om de multitabfunctie in- of uit te schakelen. Zie 'Multitabfunctie'.

RESET-toets

Druk op deze toets om een lopend wasprogramma te annuleren

Instelmodus

Het apparaat moet in de instelmodus staan voor de volgende acties:

• Het instellen en starten van een afwasprogramma.
• Het instellen en starten van een uitgestelde start.
• Het niveau van de waterontharder elektronisch instellen.
• Het glansmiddeldoseerbakje in- of uitschakelen (alleen als de multitabfunctie is ingeschakeld).
• De geluidssignalen in- of uitschakelen.

Schakel het apparaat in. Het apparaat staat in de instelmodus als:

- de display twee horizontale statusstreepjes weergeeft.

Schakel het apparaat in. Het apparaat staat niet in de instelmodus als:

- de display de duur van een afwasprogramma of van een uitgestelde start weergeeft.

- Het programma of de uitgestelde start moet worden geannuleerd om terug te keren naar de instelmodus. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Geluidssignalen

U hoort onder de volgende omstandigheden geluidssignalen:

• Het afwasprogramma is voltooid.
• Het niveau van de waterontharder is elektronisch gewijzigd.
• Het apparaat ondervindt een storing.

i Fabrieksinstelling: aan.

De geluidssignalen uitschakelen

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.

Bediening van het apparaat

1. Controleer of het ingestelde niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Als dat niet het geval is, dan stelt u de waterontharder in.

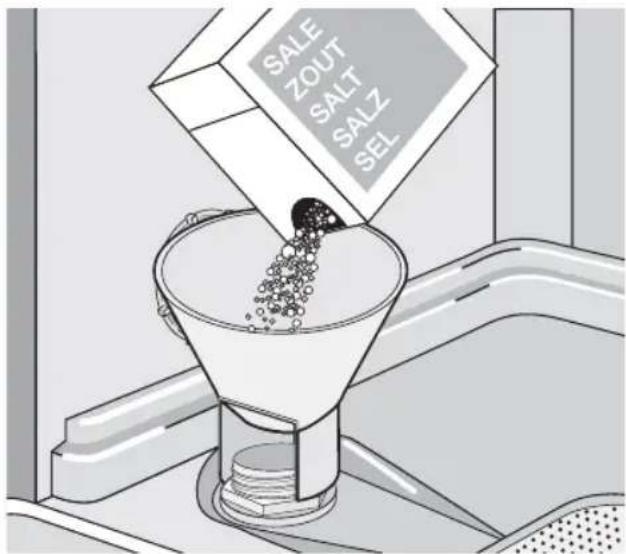

2. Vul het zoutreservoir met zout voor af-wasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.
4. Plaats bestek en serviesgoed in de af-wasmachine.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Deze mineralen en zouten kunnen schade aan het apparaat toebrengen.

Pas het niveau van de waterontharder aan als dit niveau niet overeenstemt met de hardheid van het water in uw omgeving.

1. Druk tegelijkertijd op toets (4) en (5) en houd de toetsen ingedrukt totdat de indicatielampjes van toets (3), (4) en (5) knipperen.
2. Laat toets (4) en (5) los.

3. Als u op toets (5) drukt:

4. Gaan de indicatielampjes van toets (3) en (4) uit.

5. Blijft het indicatielampje (5) knipperen.
6. Wordt de instelling van de geluidssignalen op de display weergegeven.

16	De geluidssignalen staan aan.
06	De geluidssignalen staan uit.

1. Druk op toets (5) om de instelling te wijzigen.
2. Schakel het apparaat uit om te bevestigen.

Als u de geluidssignalen weer wilt inschakelen, volgt u stap (1) tot en met (7).

1. Stel het juiste programma in voor het type lading en de mate van vervuiling.
2. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
3. Start het afwasprogramma.

Als u gecombineerde afwasmiddelta-bletten gebruikt ('3 in 1', '4 in 1', '5 in 1' enz.), gebruikt u de multitabfunctie (zie 'De Multitabfunctie').

Neem contact op met uw plaatselijke waterinstantie voor informatie over de hardheid van het water in uw omgeving.

Waterhardheid				Instelling waterhard-heid
Duitse graden (°dH)	Franse graden (TH°)	mmol/l Clarke-gra-den		handmatig elek-tro-nisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2^1)	10
43 - 50 76 - 90	7,6 - 9,0 53 - 63			2^1)	9
37 - 42 65 - 75	6,5 - 7,5 46 - 52			2^1)	8
29 - 36 51 - 64	5,1 - 6,4 36 - 45			2^1)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			2^1)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
< 4 < 7	< 0,7	< 5		1^2)	1^2)

1) Fabrieksinstelling.
2) Gebruik geen zout op dit niveau.

i U moet de waterontharder handmatig en elektronisch instellen.

Handmatig instellen

Zet de schijf voor de waterhardheid in stand 1 of 2 (zie de tabel).

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Druk tegelijkertijd op toets (4) en (5) en houd de toetsen ingedrukt totdat de in-

dicatielampjes van toets (3), (4) en (5) knipperen.

1. Laat toets (4) en (5) los.

2. Als u op toets (3) drukt:

3. Laat toets (4) en (5) los.

4. Als u op toets (3) drukt:

5. Gaan de indicatielampjes van toets (4) en (5) uit.

6. Blijft het indicatielampje (3) knipperen.
7. Klinken er geluidssignalen.

8. Wordt de instelling van de wateront- harder op de display weergegeven (bijvoorbeeld: 5 L en hoort u vijf ge- luidssignalen = niveau 5).

9. Druk herhaaldelijk op toets (3) om de instelling te wijzigen.

10. Schakel het apparaat uit om te bevestigen.

11. Druk herhaaldelijk op toets (3) om de instelling te wijzigen.

12. Schakel het apparaat uit om te bevestigen.

i Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het indicatielampje voor zout uit.

Gebruik van zout voor de afwasautomaat

Het zoutreservoir vullen:

1. Draai de dop linksom om het zoutreservoir te openen.

2. Vul het zoutreservoir met 1 liter water (u vult alleen bij het eerste gebruik zout bij).

3. Gebruik de trechter om het zoutreservoir te vullen met zout.

4. Verwijder het zout rond de opening van het zoutreservoir.
5. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

SALE ZOUT SALT SALZ SEL

Gebruik van afwasmiddel en glansmiddel

Gebruik van afwasmiddel

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te beschermen.

Volg het advies van de afwasmiddelfabrikant op de verpakking.

Het afwasmiddeldoseerbakje vullen:

1. Druk op de vrijgaveknop 2 om het deksel te openen 7 van het afwasmiddelbakje.

2. Doe het afwasmiddeltablet in het af- wasmiddeldoseerbakje 1 .

3. Plaats een kleine hoeveelheid van het afwasmiddel in de binnenkant van de

deur van het apparaat als het afwas- programma een voorwasfase heeft.

1. Als u afwasmiddeltabletten gebruikt, plaatst u deze in het afwasmiddelbakje. 1.

2. Sluit het afwasmiddelbakje. Druk op het deksel totdat het op zijn plaats klikt.

i Gebruik lange wasprogramma's wanneer u vaatwastabletten gebruikt. Deze tabletten kunnen bij korte wasprogramma's niet helemaal oplossen, waardoor de afwasresultaten afnemen.

Gebruik van glansmiddel

Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddeldoseerbakje voegt automatisch glansmiddel toe tijdens de laatste keer spoelen.

Voer deze stappen uit om het glansmiddeldoseerbakje bij te vullen:

1. Druk op de vrijgaveknop 6 om het deksel te openen 5 van het spoelmiddeldoseerbakje.

2. Vul het glansmiddeldoseerbakje 3 met glansspoelmiddel. De markering 'max' toont het maximale niveau.

3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat tijdens het afwassen.

4. Sluit het glansmiddeldoseerbakje. Druk op het deksel totdat het op zijn plaats klikt.

Stel de glansmiddeldosering in

Fabrieksinstelling: stand 3.

De Multitabfunctie

De multitabfunctie is voor gecombineerde afwastabletten.

Deze tabletten bevatten middelen zoals af-wasmiddel, glansmiddel en regenereerzout.

Sommige soorten tabletten kunnen andere middelen bevatten.

Zorg dat deze tabletten geschikt zijn voor de waterhardheid in uw omgeving (raadpleeg de instructies op de verpakking van de producten).

De multitabfunctie stopt de stroom van glansmiddel en zout.

De multitabfunctie schakelt de indicatie-lampjes voor zout en glansmiddel uit.

De programmaduur kan toenemen als u de multitabfunctie gebruikt.

i Schakel de multitabfunctie in of uit, voordat u een afwasprogramma start. U kunt de functie niet inschakelen of uitschakelen als er een afwasprogramma bezig is.

De multitabfunctie inschakelen

- Druk op de multitabtoets. Het multitabindicatielampje gaat branden. De functie is ingeschakeld.

De afwasautomaat inruimen

Adviezen

- Plaats geen voorwerpen in het apparaat die water kunnen absorberen (sponzen, keukenhanddoeken).

- Verwijder alle voedselresten van de voorwerpen.

- Maak aangebrande voedselresten op de voorwerpen zachter.

- Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

- Zorg ervoor dat zich geen water kan op-hopen in opbergdozen of kommen.

- Zorg ervoor dat serviesgoed en bestek niet in elkaar liggen.

- Zorg ervoor dat glazen andere glazen niet aanraken.

U kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 4 (hoogste dosering).

Draai de glansmiddelknop 4 om de dosering te vergroten of te verkleinen.

- Als u de multitabfunctie hebt ingeschakeld, blijft deze functie ingeschakeld totdat u de functie zelf weer uitschakelt.

De multitabfunctie uitschakelen en apart afwasmiddel, zout en glansmiddel gebruiken

1. Druk op de multitabtoets. Het multitabindicatielampje gaat uit. De functie is uitgeschakeld.
2. Vul het zoutreservoir en het glansmid-deldoseerbakje.
3. Stel de waterontharder op het hoogste niveau in.
4. Start een afwasprogramma zonder serviesgoed.
5. Als het afwasprogramma is voltooid, wijzigt u de waterontharder in de water-hardheid van uw omgeving.

6. Stel de hoeveelheid glansmiddel in.

7. Leg kleine voorwerpen in de bestekmand.

8. Meng lepels met ander bestek om te voorkomen dat ze aan elkaar kleven.
9. Als u de voorwerpen in de manden plaatst, zorg er dan voor dat het water alle oppervlakken kan bereiken.
10. Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat de voorwerpen niet verschuiven.
11. Waterdruppels kunnen zich ophopen op plastic voorwerpen en antiaanbakpannen.

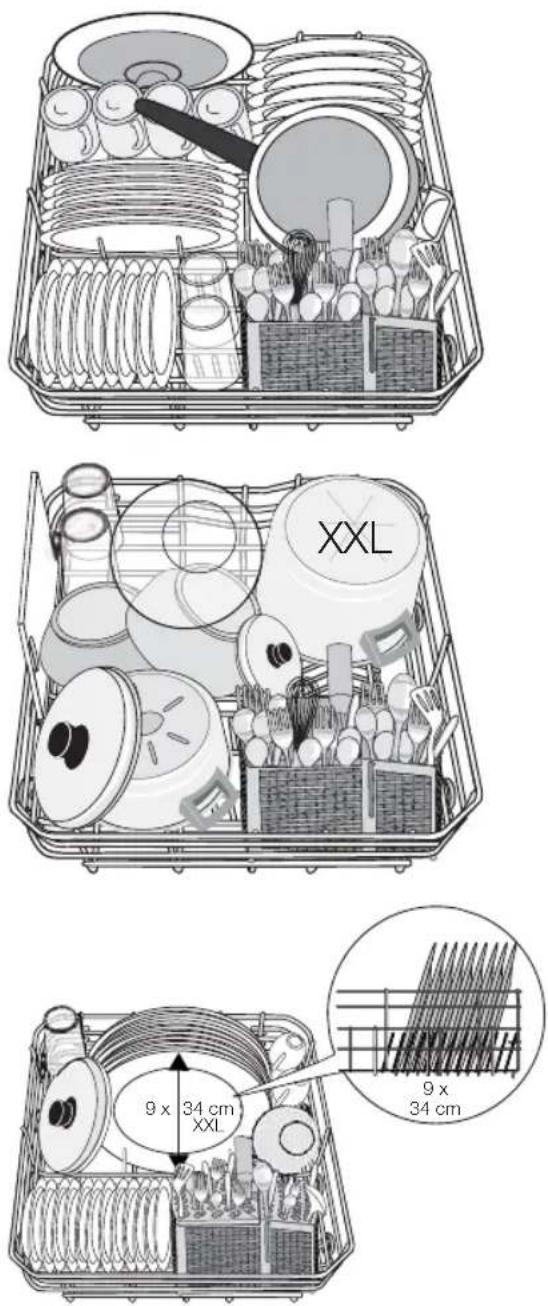

Onderkorf

Plaats steelpannen, deksels, slakommen en bestek in de onderkorf. Rangschik dek-

schalen en grote deksels langs de rand van de onderkorf.

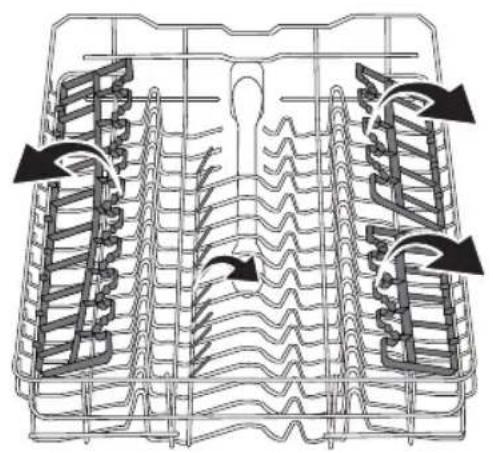

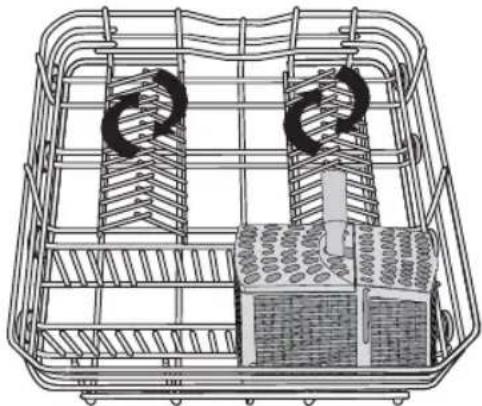

U kunt de twee rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

Plaats vorken en lepels met het handvat naar beneden.

Plaats messen met het handvat naar bo- ven.

Meng lepels met ander bestek om te voorkomen dat ze aan elkaar kleven.

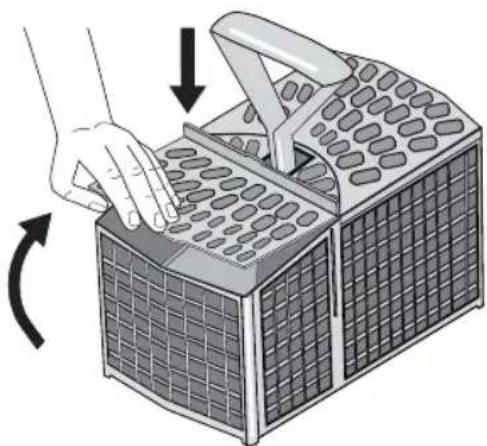

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

Plaats voorwerpen zo dat water alle oppervlakken kan bereiken.

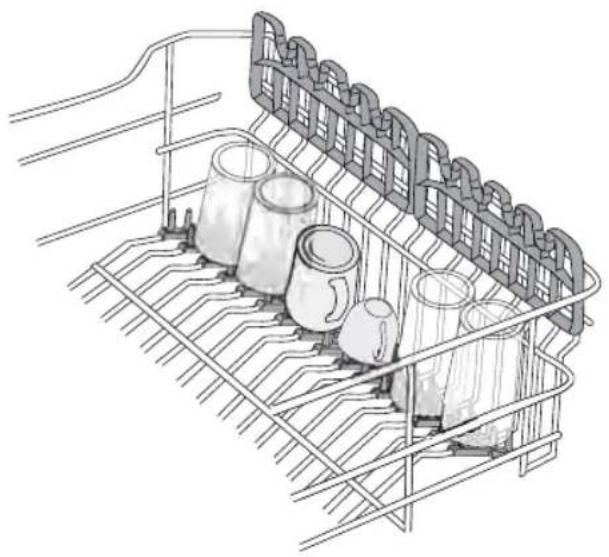

De soft spikes voorkomen dat glaswerk tijdens de afwascyclus of wanneer de bovenkorf wordt verplaatst, gaat bewegen Zet het soft spikes in de correcte stand. Druk ze omlaag en zorg ervoor dat ze niet bewegen, zie de afbeeldingen.

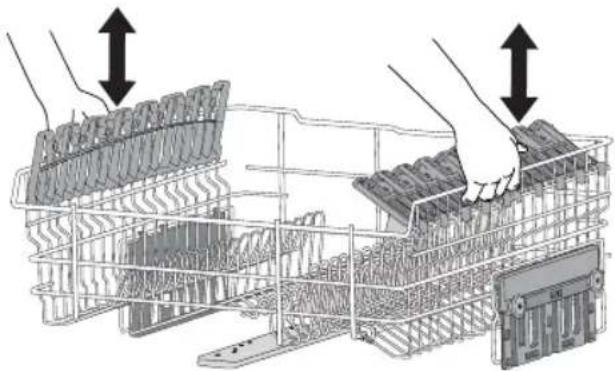

Volg deze stappen om de bovenkorf in de bovenste stand te zetten:

1. Trek de korf volledig naar buiten, tot deze niet verder kan.
2. Til beide kanten voorzichtig op totdat het mechanisme vastklikt en de korf stabiel is.

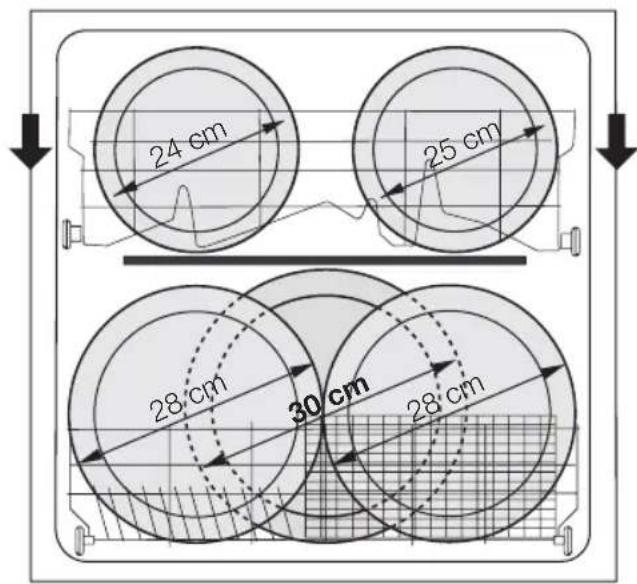

Hoogteverstelling van de bovenkorf

Zet de bovenkorf in de bovenste stand om grote borden te plaatsen:

24 cm 25 cm 28 cm 30 cm 28 cm

Volg deze stappen om de bovenkorf in de onderste stand te zetten:

1. Trek de korf volledig naar buiten, tot deze niet verder kan.
2. Til beide kanten voorzichtig op.
3. Houd het mechanisme vast en laat het dan langzaam terugzakken.

Let op!

- Til de korf nooit aan één kant op. Dit geldt ook voor het laten zakken.

Een afwasprogramma selecteren en starten

Het afwasprogramma starten zonder uitgestelde start

1. Schakel het apparaat in. Zorg dat het apparaat in de instelmodus staat.
2. Stel het afwasprogramma in.
3. Het nummer dat correspondeert met het afwasprogramma knippert op de display.
4. Stel zo nodig de SAVE ENERGY-functie in.
5. Sluit de deur van de afwasautomaat, het afwasprogramma start automatisch.

Het afwasprogramma starten met uitgestelde start

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Stel het afwasprogramma in, en stel zo nodig de SAVE ENERGY-functie in.

4. Druk herhaaldelijk op de uitgestelde start-toets totdat de tijd van de uitgestelde start op de display wordt weergegeven.

5. De tijd van de uitgestelde start knippert op de display.

6. Het indicatielampje van de uitgestelde start staat aan.

7. Sluit de deur van de afwasautomaat, het aftellen start automatisch.

Nadat het aftelproces voltooid is, wordt het wasprogramma automatisch gestart.

i Het openen van de deur van het apparaat onderbreekt het aftelproces. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van de onderbreking.

De uitgestelde start annuleren

Als de deur van het apparaat open staat en de aftelling nog niet is begonnen

1. Druk herhaaldelijk op de uitgestelde start-toets totdat het nummer van het afwasprogramma op de display wordt weergegeven.
2. Het nummer knippert op de display.
3. Sluit de deur van de afwasmachine, het aftellen start automatisch.

Als de deur van het apparaat is gesloten en het aftellen is begonnen

1. Open de deur van het apparaat.
2. Druk herhaaldelijk op de uitgestelde start-toets totdat het nummer van het afwasprogramma op de display wordt weergegeven.

- Het nummer knippert een paar seconden, waarna de tijd waarop het afwasprogramma moet beginnen, op de display wordt weergegeven.

1. Sluit de deur van de afwasmachine, het aftellen start automatisch.

Het afwasprogramma onderbreken

• Open de deur van het apparaat.
  – Het afwasprogramma stopt.
• Sluit de deur van het apparaat.
• Het afwasprogramma gaat verder vanaf het punt waar het werd onderbroken.

Het afwasprogramma annuleren

Als het afwasprogramma nog niet is begonnen, kunt u de selectie veranderen.

Als u de selectie wilt veranderen terwijl een afwasprogramma in werking is, moet u het programma annuleren.

- Druk op de Reset-toets totdat de display twee horizontale statusstreepjes weer- geeft.

i Controleer of er afwasmiddel in het afwasmiddeldoseerbakje aanwezig is voordat u een nieuw afwasprogramma start.

Einde van het afwasprogramma

Wanneer het afwasprogramma is voltooid, hoort u met tussenpozen een geluidssignaal.

1. Open de deur van het apparaat.

2. Het eindindicatielampje staat aan.

3. Op de display verschijnt een nul.

4. Schakel het apparaat uit.

5. Laat de deur van het apparaat een paar minuten op een kier staan, voor betere droogresultaten.

Verwijder de voorwerpen uit de manden.

- Laat de borden afkoelen voordat u deze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.

- Ruim eerst het onderrek en dan het bovenrek uit.

- Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Afwasprogramma's

Programma	Soort vuil	Type lading	Programmabeschrijving	SAVE ENERGY-functie in en uit
1 AUTO 45^ - 70^ 1)	Alles Serviesgoed, bestek en pan- nen	VoorspoelenWassen 45^ of 70^ SpoelgangenDrogen	Ja, met effect
2 Sterk be-70°	vuild	Serviesgoed, bestek en pan- nen	VoorspoelenWassen 70^ SpoelgangenDrogen	Ja, met effect
3 EXTRA SILENT2)	Normaal bevuild	Serviesgoed en bestek	VoorspoelenWassen 50^ SpoelgangenDrogen	Ja, zonder effect
460°3)	Net ge- maakt vuil	Serviesgoed en bestek	Wassen 60^ Spoelen	Ja, zonder effect
550°4)	Normaal bevuild	Serviesgoed en bestek	VoorspoelenWassen 50^ SpoelgangenDrogen	Ja, met effect
6 Licht be-1H55°	vuild	Serviesgoed en bestek	Wassen 55^ Spoelgangen	Ja, zonder effect
745°	Normaal of licht bevuild	Teer servies- goed en glas- werk	Wassen 45^ SpoelgangenDrogen	Ja, met effect
8 Gebruik dit programma omhet serviesgoed snel te spoe- len. Hierdoor kunnen voedsel- resten niet aan het servies- goed vastkoeken en ontstaan er geen vieze geurtjes in het apparaat.U hoeft voor dit programma geen afwasmiddel te gebruik- ken.			Spoelen Ja, zonder effect

1) Het apparaat detecteert het soort vuil en de hoeveelheid serviesgoed in de korven. De temperatuur en hoeveelheid water, het energieverbruik en de programmatijd worden automatisch aangepast.

2) Dit is het meest stille afwasprogramma. De pomp werkt op zeer lage snelheid om zo weinig mogelijk geluid te maken. Vanwege de lage snelheid, duurt het programma extra lang.

3) Met dit programma kunt u een pas bevuilde lading wassen. Het programma geeft goede wasresultaten in een korte tijd.

4) Dit is het standaard programma voor testinstituten. Met dit programma hebt u de meest efficiënte water- en energieverbruik voor normaal bevuilld serviesgoed en bestek. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.

Verbruikswaarden

Programma Programmatijd (mi-nuut)		Energie (kWh) Water (liter)
1 90 - 160 0.9 - 1.7 8 - 15 AUTO45°-70°
2 140 - 160 1.5 - 1.6 13 - 1470°
3EXTRASILENT	200 - 220 1.1 - 1.2 9 - 11
4 30 0.9 960°
5 165 - 175 0.9 - 1.0 9 - 1150°
61H55°	50 - 60 1.0 - 1.2 10 - 11
7YU45°	70 - 80 0.8 - 0.9 11 - 12
8 14 0.1 4

i De druk en temperatuur van het water, de variaties in stroomtoevoer en de

hoeveelheid vaat kan deze waarden veranderen.

Onderhoud en reiniging

De filters verwijderen en reinigen

Vuile filters verminderen de wasresultaten. Hoewel deze filters maar weinig onderhoud vergen, kunt u de filters het beste regelmatig controleren en zo nodig reinigen.

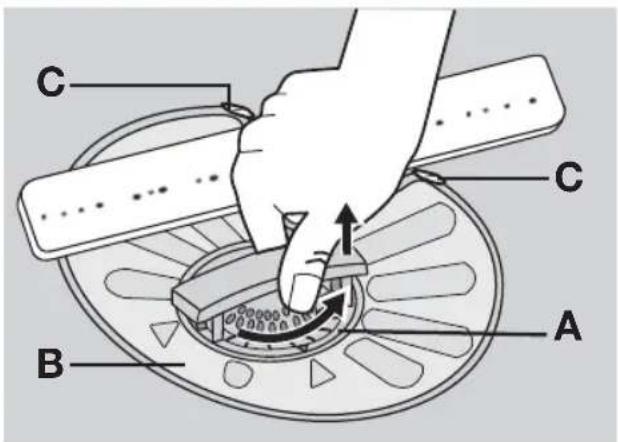

1. Draai het filter (A) tegen de klok in (linksom) en verwijder het uit filter (B).

C C A B

1. Filter (A) heeft twee delen. Haal de twee delen uit elkaar om het filter te demonteren.

1. Maak de onderdelen schoon onder stromend water.
2. Plaats de twee delen van filter (A) tegen elkaar en druk ze samen. Zorg ervoor dat ze goed worden gemonteerd.
3. Verwijder filter (B).
4. Maak filter (B) schoon onder stromend water.
5. Zet de filter (B) op zijn oorspronkelijke plaats. Zorg ervoor dat het filter goed wordt gemonteerd in de twee geleiders (C).

Het apparaat start niet of stopt tijdens de werking.

Probeer eerst het probleem zelf op te los- sen (zie tabel). Neem als dit niet lukt contact op met de service-afdeling.

Bij sommige storingen wordt er op de display een alarmcode weergegeven:

• ,10 - Het apparaat wordt niet gevuld met water

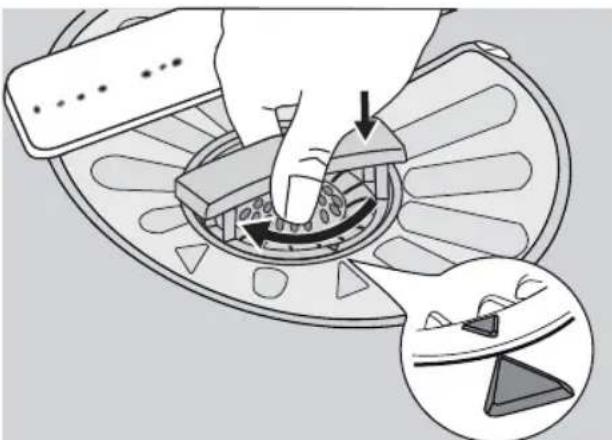

1. Zet filter (A) in filter (B) op zijn plaats. Draai filter (A) met de klok mee (rechts- om) totdat het filter wordt vergrendeld.

De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijderen. Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een smal en puntig voorwerp.

De buitenoppervlakken reinigen

Reinig de buitenoppervlakken van het apparaat en het bedieningspaneel met een vochtige zachte doek.

Gebruik alleen neutrale schoonmaakmiddelen.

Gebruik geen schuurmiddelen, schuur- sponsjes of oplosmiddelen (bijv. aceton).

• ,20 - Het apparaat pompt geen water weq

• ,30 - De anti-overstromingsinrichting is ingeschakeld.

⚠ Waarschuwing! Schakel het apparaat uit voordat u de controles uitvoert.

Storing Mogelijke opzraak Mogelijke oplossing
Het apparaat wordt niet gevuld met water.	De waterkraan is verstopt of aangezet met kalkaanslag.	Maak de waterkraan schoon.
De waterdruk is te laag. Neem contact op met de wa-		terleidingsmaatschappij.
De waterkraan is dicht. Draai de waterkraan open.
Het filter in de wateraanvoers-	lang is verstopt.	Maak het filter schoon.
De aansluiting van de water-	aanvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
De watertoevoerslang is be-	schadigd.	Verzeker u ervan dat de water-toevoerslang niet is bescha-digd.
Het apparaat pompt geen wa-ter weg.	De gootsteenafvoer is geblok-keerd.	Ontstop de gootsteenafvoer.
De aansluiting van de wateraf-	voerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
De waterafvoerslang is bescha-	digd.	Verzeker u ervan dat de water-afvoerslang niet is beschadigd.
De anti-overstromingsinrichting is ingeschakeld.	Draai de waterkraan dicht en	neem contact op met de servi-ce-afdeling.
Het afwasprogramma start niet. De deur van het apparaat is open.		Sluit de deur van het apparaat.
De stekker zit niet in het stop-	contact.	Sluit de stekker aan.
De zekering in de zekeringkast	is doorgebrand.	Vervang de zekering.
De uitgestelde start is inge-	steld.	Annuleer de uitgestelde start.Nadat het aftelproces vol-tooid is, wordt het waspro-gramma automatisch ge-start.

Schakel het apparaat na de controle in. Het programma gaat verder vanaf het punt waar het werd onderbroken.

Als het probleem opnieuw optreedt, neem dan contact op met onze service-afdeling.

Als de display andere alarmcodes meldt, neem dan contact op met onze service-afdeling.

De benodigde informatie voor de service-afdeling staan op het typeplaatje.

Leg deze informatie vast:

De afwas- en droogresultaten zijn niet bevredigend

Probleem Mogelijke	porzaak Mogelijke oplossing
De borden zijn niet schoon. Het afwasprogramma is niet geschikt voor het type lading en de mate van vervuiling.		Zorg ervoor dat het afwasprogramma geschikt is voor het type lading en de mate van vervuiling.
U heeft de items niet goed in	de mandjes geplaatst. Het water heeft niet alle oppervlakken aangeraakt.	Plaats de items correct in de mandjes.
De sproeiarmen konden niet vrij	draaien. Onjuiste positie van de items in de mandjes.	Controleer of een verkeerde plaatsing van de items geen blokkering van de sproeiarmen veroorzaakt.
De filters zijn vuil of niet juist	gemonteerd en geplaatst.	Zorg ervoor dat de filters schoon zijn en op de juiste manier zijn gemonteerd en geïnstalleerd.
Er is te weinig of geen afwas-	middel gebruikt.	Zorg voor voldoende afwasmiddel.
Er zitten kalkresten op de bor-den.	Het zoutreservoir is leeg. Vul het waterontharder.	zoutreservoir met zout voor afwasmachines.
Verkeerde instelling van niveau		Stel de waterontharder in op het correcte niveau.
De dop van het zoutreservoir is	niet goed gesloten.	Zorg ervoor dat de dop van het zoutreservoir goed gesloten is.
De glazen en borden vertonen strepen, witachtige vlekken of een blauwzweem.	Er wordt teveel glansmiddel gebruikt.	Verminder de hoeveelheid glansmiddel.
Opgedroogde waterdruppels op de glazen en de borden.	Er wordt te weinig glansmiddel gebruikt.	Verhoog de hoeveelheid glans-middel.
Het afwasmiddel kan de oor-	zaak zijn.	Gebruik een ander merk afwas-middel.
Het serviesgoed is nat. Het afwasprogramma bevatte geen droogfase of een kortere droogfase.		Laat de deur een paar minuten op een kier staan voor betere droogresultaten.
Het serviesgoed is nat en mat. Het glansmiddeldoseerbakje is leeg.		Vul het glansmiddeldoseerbakje met glansmiddel.
De multitabfunctie is ingescha-	keld (deze functie schakelt het glansmiddeldoseerbakje automatisch uit).	Schakel het glansmiddeldoseerbakje in.

Het glansmiddeldoseerbakje inschakelen

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Druk tegelijkertijd op toets (4) en (5) en houd de toetsen ingedrukt totdat de indicatielampjes van toets (3), (4) en (5) knipperen.
4. Laat toets (4) en (5) los.

5. Als u op toets (4) drukt: • Gaan de indicatielampjes van toets (3) en (5) uit

6. Blijft het indicatielampje (4) knipperen

7. Wordt op de display de instelling van het glansmiddeldoseerbakje weergegeven

0d	Glansmiddeldoseer-bakje is uit.
1d	Glansmiddeldoseer-bakje is aan.

1. Druk op toets (4) om de instelling te wijzigen.

2. Schakel het apparaat uit om te bevestigen.

Technische gegevens

Afmeting Breedte 596 mm
Hoogte 818 - 898 mm
Diepte 550 mm
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Watertoevoer 1)	Koud water of warm water maximaal 60 °C
Capaciteit Couverts 12

1) Sluit de slang aan op een kraan met 3/4"-schroefdraad.

i Informatie over de elektrische aansluiting staat op het typeplaatje op de binnenrand van de deur van het apparaat.

i Gebruik een heet watervoorziening om het energieverbruik te verminderen, als

het hete water door alternatieve, milieu-vriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in

geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Recycle de materialen met het symbool 📊. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

Contents

Safety information 21

Product description 23

Control panel 24

Postbus 1033 • 6920 BA Duiven • Nederland
