Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	5 programmes : Éco, Intensif, Rapide, Prélavage, Auto
Consommation d'eau	9 litres par cycle en mode éco
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres à nettoyer régulièrement, entretien du bras gicleur
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Garantie de 2 ans, niveau sonore de 46 dB, compatible avec tablettes de lavage

FOIRE AUX QUESTIONS - VA9111RT Atag

Pourquoi mon lave-vaisselle Atag VA9111RT ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée et que l'appareil est branché. Assurez-vous également que le programme sélectionné a bien été lancé.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les joints de porte et les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fissures ou obstructions. Assurez-vous également que le lave-vaisselle est de niveau.

Pourquoi mes plats ne sont-ils pas propres après le lavage ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que vous utilisez un détergent approprié. Vérifiez également que les plats ne sont pas trop entassés.

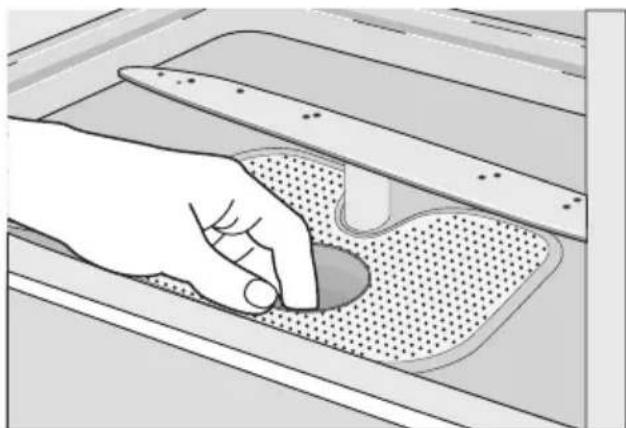

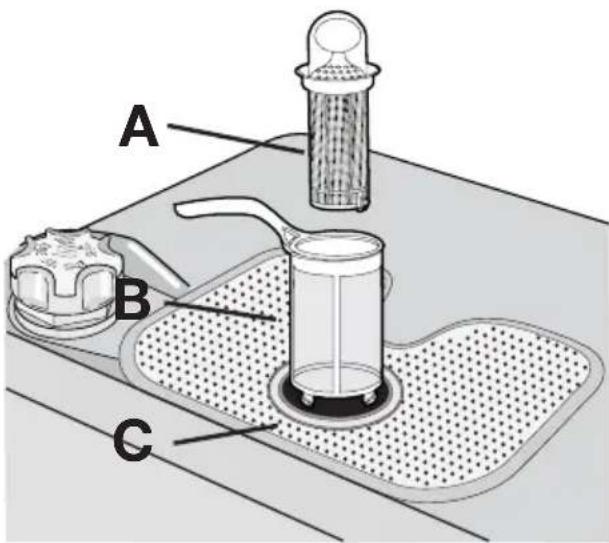

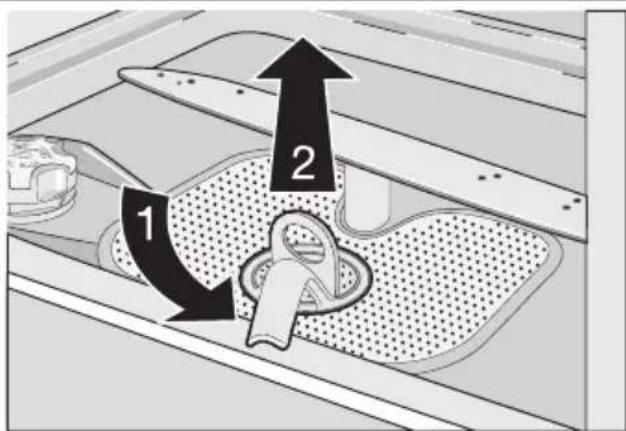

Comment nettoyer les filtres de mon lave-vaisselle ?

Retirez les filtres situés au fond du lave-vaisselle, rincez-les à l'eau chaude et utilisez une brosse douce pour éliminer les résidus. Remettez-les en place une fois secs.

Que faire si mon lave-vaisselle émet un bruit étrange ?

Vérifiez si des objets sont coincés dans les bras gicleurs ou si le lave-vaisselle est mal nivelé. Si le problème persiste, contactez un technicien.

Comment puis-je réduire l'odeur dans mon lave-vaisselle ?

Nettoyez régulièrement les filtres et le joint de porte. Vous pouvez également faire fonctionner un cycle à vide avec du vinaigre blanc pour éliminer les odeurs.

Quel type de sel dois-je utiliser pour mon lave-vaisselle Atag VA9111RT ?

Utilisez uniquement du sel régénérant spécialement conçu pour les lave-vaisselle. Évitez d'utiliser du sel de cuisine.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Consultez le manuel de l'utilisateur pour les instructions sur le réglage de la dureté de l'eau. Cela nécessite généralement d'accéder au panneau de contrôle.

Mon lave-vaisselle affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur. Si nécessaire, contactez le service client pour assistance.

Est-ce que je peux utiliser des produits de nettoyage non recommandés ?

Il est recommandé d'utiliser uniquement des produits spécifiquement conçus pour les lave-vaisselle afin d'éviter d'endommager l'appareil.

MODE D'EMPLOI VA9111RT Atag

Notice d'utilisation

Consignes de sécurité 41

Description de l'appareil 44

Bandeau de commande 45

Utilisation de l'appareil 47

Réglage de l'adoucisseur d'eau 47

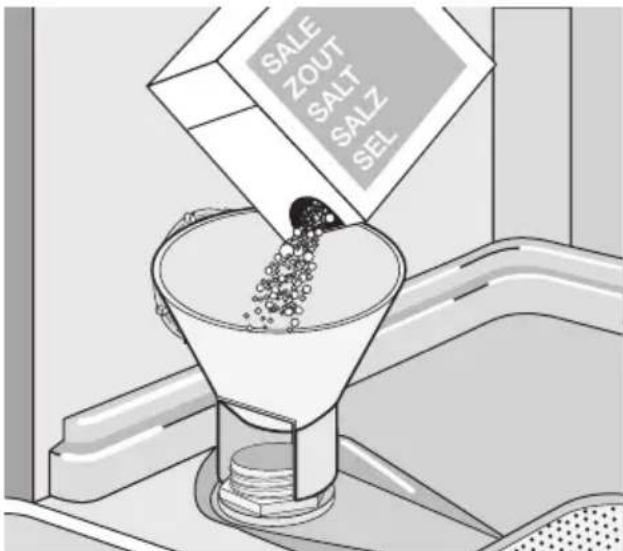

Utilisation du sel régénérant 48

Utilisation du produit de lavage et du liquide de rinçage 49

Fonction "Tout en 1" 50

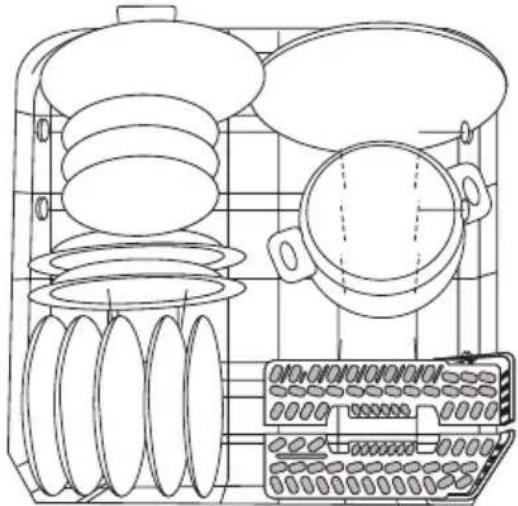

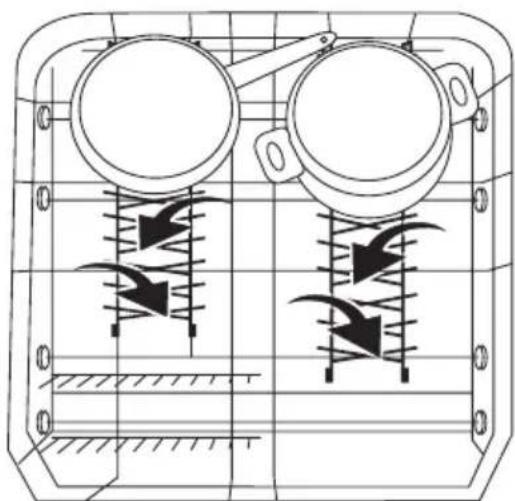

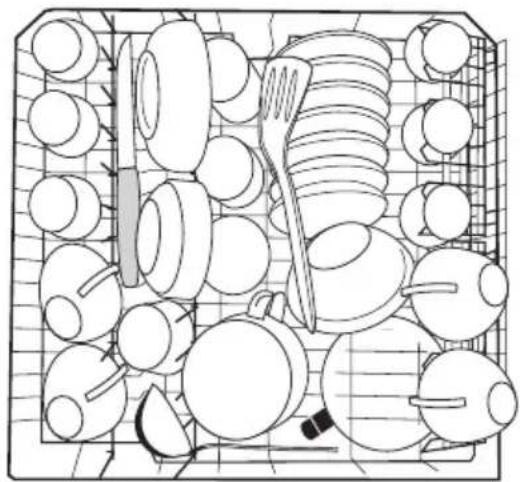

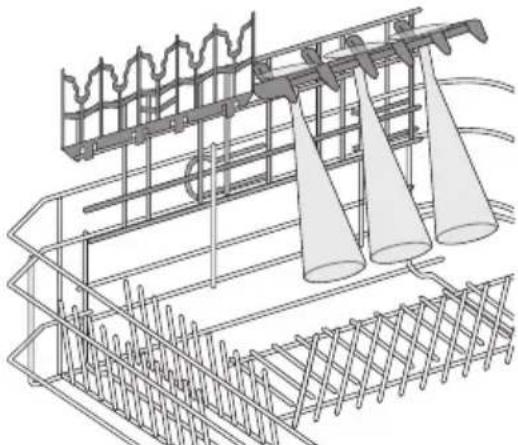

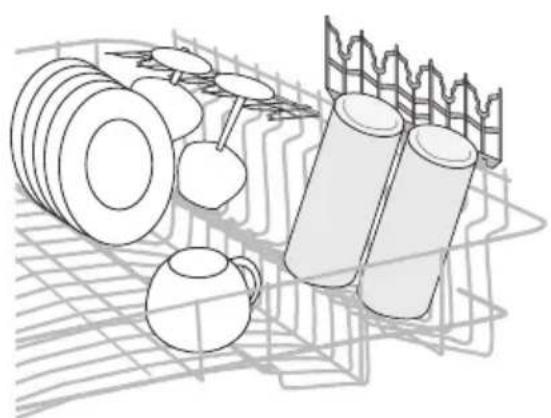

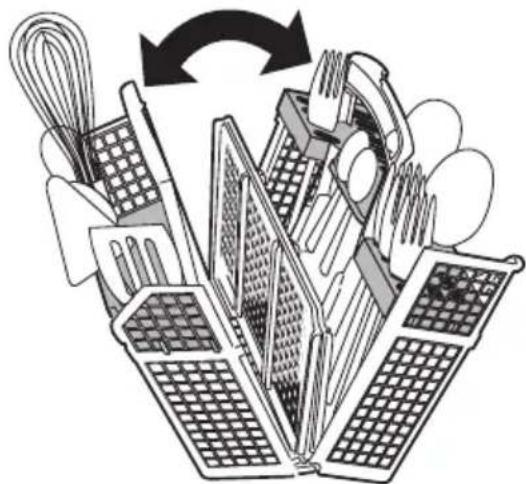

Rangement des couverts et de la vaisselle

50

Sélection et départ d'un programme de lavage 54

Programmes de lavage 55

Entretien et nettoyage 57

En cas d'anomalie de fonctionnement

58

Caractéristiques techniques 60

En matière de protection de

l'environnement 61

Sous réserve de modifications

Consignes de sécurité

Lisez attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

- Pour votre propre sécurité et la sécurité de votre appareil.

- Pour le respect de l'environnement.

- Pour le bon fonctionnement de l'appareil.

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement in formé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Sécurité des enfants et des personnes vulnérables

- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

- Ne laissez pas les emballages à portée de main des enfants. Risque d'asphyxie ou de blessure corporelle.

- Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.

- Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

Consignes générales de sécurité

- Ne modifiez pas les spécifications de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.

- Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant de produit de lavage pour lave-vaisselle.

- L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peuvent subsister dans votre lave-vaisselle.

- Fermez toujours la porte après avoir chargé ou vidé le lave-vaisselle pour éviter toute blessure ou toute chute sur la porte ouverte.

- Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.

Utilisation de l'appareil

- Cet appareil est destiné à un usage domestique normal. N'utilisez pas cet appareil à des fins commerciales ou industrielles ou pour d'autres usages.

- N'utilisez pas cet appareil pour des usages autres que celui pour lequel il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

- Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en lave-vaisselle.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vais-selle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.
• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les grains de sel et l'eau salée qui a débordé peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. un agent de nettoyage pour lavevaisselle, un produit de lavage liquide). Vous risqueriez d'endommager l'appareil.
• Assurez-vous que les bras de lavage tournent librement avant de lancer le programme de lavage.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures cutanées.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil hors tension et débranchez-le électriquement.
• N'utilisez pas de produits inflammables ou corrosifs.
• N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage pourraient être compromises et l'appareil endommagé.
• Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Risque d'électrocution ou de dommage de l'appareil

Installation

• Vérifiez que l'appareil n'a subi aucun dommageau cours du transport. Ne branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.
• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, les raccordements électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous éviterez ainsi des risques mobilier, immobilier et corporel.
• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques et électriques.

• Attention ! Respectez les instructions fournies pour :

• Installer l'appareil.

• Monter la porte du meuble.
• Raccorder les tuyaux d'arrivée d'eau et de vidange.

- Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.

Tuyau d'arrivée d'eau

• Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N'utilisez pas des tuyaux usagés.
• Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.
• Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil.
• Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.

- Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.

- Le tuyau d'arrivée d'eau est à double paroi et comporte un câble d'alimentation intérieur ainsi qu'une soupape de sécurité. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit, la soupape de sécurité coupe automatiquement l'eau.

- Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

- N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

- Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

- Contactez le service Après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec sou-pape de sécurité.

Avertissement Tension dangereuse

Raccordement électrique

• L'appareil doit être relié à la terre.

- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.

- Utiliseztoujours une stallée, protégée contre les chocs.

- L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple. Risque d'incendie.

- Ne remplacez pas ou ne changez pas le câble d'alimentation. Contactez votre service Après-vente.

- Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.

• Vérifiez que la prise est accessible après l'installation.
• Ne tirez pas sur le câble d'alimentation électrique pour débrancher l'appareil. Mais tirez toujours sur la prise.

Service après-vente

• Toute intervention ou réparation sur votre appareil ne doit être effectuée que par un professionnel qualifié. Contactez votre service après-vente.
• Utilisez exclusivement des pièces d'origine.

Mise au rebut de l'appareil

- Pour éviter tout risque corporel ou matériel :

• Débranchez l'appareil électriquement.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Éliminez le dispositif de verrouillage de porte. Il empêche les enfants ou les petits animaux de s'enfermer à l'intérieur de l'appareil. Risque d'asphyxie.

Avertissement Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs !

• Tout accident provoqué par ces produits de lavage doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin.
• Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin.
• En cas de projection de produit de lavage dans les yeux, rincez abondamment à l'eau en attendant l'intervention du médecin.

prise corçament les produits de lavage pour lave-vaisselle dans un endroit sûr et hors de portée des enfants.

• Ne laissez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.
• Remplissez le distributeur de produit de lavage juste avant de démarrer un programme de lavage.

Description de l'appareil

1 Panier supérieur
2 Sélecteur de dureté de l'eau
3 Réservoir de sel régénérant
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion intermédiaire

Signal optique

Dès que le programme de lavage démarre, un signal optique est projeté sur le sol sous la porte de l'appareil :

• Un voyant rouge fixe reste allumé pendant toute la durée du programme de lavage.
• Un voyant vert fixe indique que le programme de lavage est terminé.
• Un voyant rouge clignotant indique une anomalie de fonctionnement de l'appareil.

Si vous installez l'appareil en hauteur dans un meuble pourvu d'une porte qui jouxte de très près, ce signal optique ne sera plus visible.

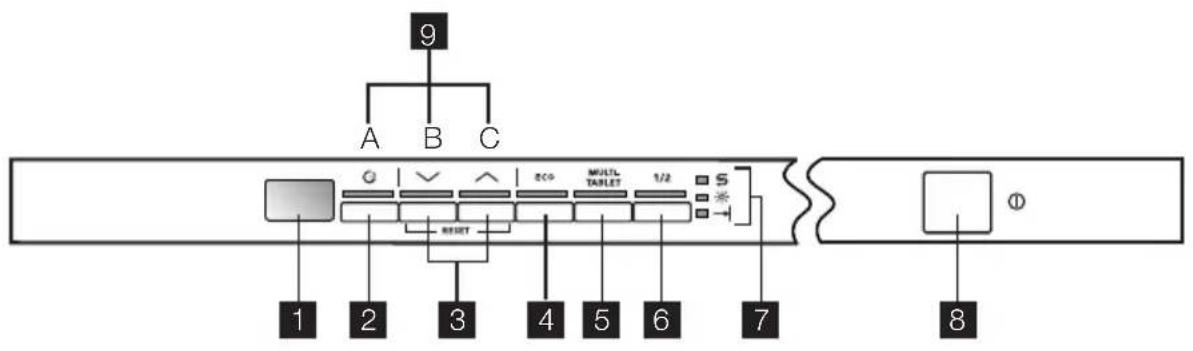

Bandeau de commande

1 Afficheur
2 Touche Départ différé
3 Touches de sélection des programmes
4 Touche Économie
5 Touche « Tout en 1 »
6 Touche Demi-charge
7 Voyants
8 Touche on/off
9 Touches de fonction

Voyants
Sel1)S	Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre « Utilisation du sel régénérant ».Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement de l'appareil.
Produit Rincage1)※	Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre « Utilisation du produit de lavage et du liquide de rinçage ».
Fin de programme→I	S'allume quand un cycle de lavage est terminé.

1) Lorsque les réservoirs à sel et/ou à liquide de rinçage sont vides, les voyants correspondants ne s'allument pas pendant qu'un programme est en cours.

Affichage

L'affichage indique :

• Le réglage électronique du niveau d'adou-cisseur d'eau.
• L'activation/désactivation du distributeur de liquide de rinçage (seulement si la fonction "Tout en 1" est activée).
  • Le numéro du programme de lavage.
• Le temps restant avant la fin du programme de lavage.

• La fin d'un programme de lavage. Un zéro apparaît sur l'affichage.

• Le temps restant avant la fin du programme Départ différé.

• Les codes d'anomalie de l'appareil.
• L'activation/désactivation des signaux sonores.

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 1 à 19 heures. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage ».

Touches de sélection des programmes

Avec ces touches vous pouvez sélectionner le programme de lavage. Appuyez plusieurs fois sur l'une de ces touches jusqu'à ce que l'affichage indique le numéro du programme souhaité.

Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre « Programmes de lavage ».

Touche Économie

Cette fonction diminue la température pendant la phase de séchage. L'économie d'énergie est de 10 à 25 %.

Il se peut que la vaisselle soit encore mouillée à la fin du programme. Nous recommandons d'ouvrir la porte de l'appareil et de la laisser entrouverte pour laisser sécher la vaisselle.

Cette fonction est disponible pour tous les programmes de lavage. Le voyant correspondant s'allume lorsque vous appuyez sur la touche.

La fonction d'économie d'énergie ne fonctionne pas avec certains programmes. Reportez-vous au chapitre « Programmes de lavage ».

Touche "Tout en 1"

Appuyez sur cette touche pour activer/dés-activer la fonction "Tout en 1". Reportez-vous à la fonction "Tout en 1".

Touche Demi-charge

Utilisez cette fonction lorsque vous souhaitez démarrer un programme de lavage avec des paniers partiellement chargés.

La fonction Demi-charge réduit la durée du lavage et la consommation d'eau et d'énergie.

Placez la vaisselle dans les paniers supérieur et inférieur et réduisez la dose de produit de lavage lorsque vous utilisez cette fonction.

Sélectionnez la fonction Demi-charge avant de lancer un programme de lavage. Vous ne pourrez pas sélectionner la fonction une fois le programme de lavage en cours.

La fonction Demi-charge n'est pas compatible avec tous les programmes de lavage.

Reportez-vous au chapitre « Programmes de lavage ».

Appuyez sur la touche Demi-charge. Si la fonction est disponible, le voyant correspondant s'allume.

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler électroniquement le niveau de l'adoucisseur d'eau. Reportez-vous au chapitre « Réglage de l'adoucisseur d'eau ».
• Activer/désactiver le distributeur de liquide de rinçage lorsque la fonction "Tout en 1" est activée. Reportez-vous au chapitre « En cas d'anomalie de fonctionnement... ».
• Annuler le départ différé ou le programme de lavage en cours. Reportez-vous au chapitre « Réglage et départ d'un programme de lavage ».
• Activer/désactiver les signaux sonores. Reportez-vous au chapitre « Signaux so-nores ».

Mode programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Régler et démarrer un programme de lavage et/ou un départ différé.
• Régler électroniquement le niveau de l'adoucisseur d'eau.
• Activer/désactiver les signaux sonores.
• Activer/désactiver le distributeur de liquide de rinçage.

Appuyez sur la touche Marche/Arrêt.

L'appareil se trouve en mode

Programmation lorsque :

- Deux lignes horizontales apparaissent sur l'affichage.

Appuyez sur la touche Marche/Arrêt.

L'appareil n'est pas en mode

Programmation lorsque :

– L'affichage indique la durée d'un programme de lavage ou d'un départ différé.
- Pour revenir au mode Programmation, annulez le programme ou le départ différé. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage ».

Signaux sonores

Les signaux sonores indiquent :

• La fin d'un programme de lavage
- Le réglage électronique du niveau d'adou-cisseur d'eau.

- Une anomalie de fonctionnement de l'appareil.

Pour désactiver les signaux sonores, procédez comme suit :

1. Mettez l'appareil en fonctionnement.
2. Contrôlez que l'appareil est en mode Programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
4. Relâchez les touches de fonction A et B.
5. Appuyez sur la touche de fonction C.
6. Les voyants des touches de fonction A et B s'éteignent.
7. Le voyant de la touche de fonction C clignote.

Utilisation de l'appareil

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels sont susceptibles de nuire au bon fonctionnement de l'appareil.

Ces échelles d'équivalence mesurent la du-reté de l'eau :

- Degrés allemands (dH°).

- Le niveau actuel est indiqué sur l'affichage numérique.

1b	Signaux sonores activés
0b	Signaux sonores désactivés

1. Appuyez de nouveau sur la touche de fonction C.
   – L'affichage indique le nouveau réglage.

2. Mettez l'appareil à l'arrêt pour mémoriser l'opération.
   i Effectuez la procédure ci-dessus pour activer à nouveau les signaux sonores.

3. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

4. Versez la quantité appropriée de produit de lavage dans le réservoir correspondant.
5. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre « Fonction Tout en 1 ».

• Degrés français (°TH).
• mmol/l (millimole par litre - unité internationale de mesure de la dureté de l'eau).
• Degrés Clarke.
  Réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région. Si nécessaire, contactez votre Compagnie locale de distribution des eaux.

°dH °TH	Dureté de l'eau Réglage de la dureté de l'eau
	mmol/l degrés	Clarke	manuel électronique
51 - 70 91	- 125 9,1 - 12,5 64 - 88		21)	10
43 - 50 76	- 90 7,6 - 9,0 53 - 63		21)	9
37 - 42 65	- 75 6,5 - 7,5 46 - 52		21)	8
29 - 36 51	- 64 5,1 - 6,4 36 - 45		21)	7

°dH °TH	Dureté de l'eau Réglage de la dureté de l'eau
	mmol/l degrés		Clarke	manuel électronique
23 - 28 40	- 50 4,0 - 5,0	28 - 35		21)	6
19 - 22 33	- 39 3,3 - 3,9	23 - 27		21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10 7 - 18	0,7 - 1,8 5	- 12 1 2
< 4	< 7	< 0,7	< 5	12)	12)

1) Réglage d'usine
2) Inutile d'utiliser du sel régénérant.

i L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage électronique

1. Mettez l'appareil en fonctionnement.
2. Contrôlez que l'appareil est en mode Programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce

Utilisation du sel régénérant

Pour remplir le réservoir de sel régénérant, exécutez la procédure suivante :

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous remplissez le réservoir pour la première fois).
3. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.
4. Éliminez toute trace de sel autour de l'ouverture du réservoir de sel régénérant.
5. Remettez le bouchon en place et serrez- le en le tournant dans le sens des aiguilles

que les voyants des touches de fonction A, B et C clignotent.

1. Relâchez les touches de fonction B et C.

2. Appuyez sur la touche de fonction A.

3. Les voyants des touches de fonction B et C s'éteignent.

4. Le voyant de la touche de fonction A continue de clignoter.
5. Le niveau actuel est indiqué sur l'affichage.
6. Les signaux sonores intermittents indiquent le niveau actuel.

Exemple : l'affichage indique 5 L / 5 si- gnaux sonores intermittents = niveau 5

1. Appuyez plusieurs fois sur la touche de fonction A jusqu'à ce que l'affichage indique le réglage requis.
2. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

i Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de sel restera éteint.

d'une montre pour fermer le réservoir de sel régénérant.

i Il est normal que de l'eau s'écoule du réservoir lorsque vous le remplissez de sel.

SALE ZOUT SALT SALZ SEL

Utilisation du produit de lavage et du liquide de rinçage

Utilisation du produit de lavage

Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage.

Respectez les recommandations four- nies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.

Pour remplir le distributeur de produit de lavage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 2 afin d'ouvrir le couvercle 7 du réservoir du produit de lavage.

2. Introduisez le produit de lavage dans le réservoir 1.

3. Si le programme de lavage comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.

4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur. 1.

5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Les produits de lavage de différents fabricants présentent un taux de dissolution variable. Certains produits de lavage en pastilles n'atteignent pas leurs pouvoirs de nettoyage optimal au cours de programmes courts. Sélectionnez un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d'éliminer complètement les résidus de produit de lavage.

Utilisation du liquide de rinçage

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures.

Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage.

Pour remplir le distributeur de liquide de rin- çage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 6 afin d'ouvrir le couvercle 5 du distributeur de liquide de rinçage.
2. Remplissez le distributeur de liquide de rinçage 3 de liquide de rinçage. Le repère 'max.' indique le niveau maximum.
3. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.

Fonction "Tout en 1"

La fonction "Tout en 1" utilise les pastilles de détergent multifonctions.

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents.

Vérifiez que ces pastilles sont appropriées à votre degré local de dureté de l'eau. Consultez à cet effet les instructions du fabricant.

La fonction "Tout en 1" une fois sélectionnée reste allumée sauf si vous la désactivez.

La fonction "Tout en 1" désactive le débit du liquide de rinçage et du sel.

La fonction "Tout en 1" désactive les voyants du sel régénérant et du liquide de rinçage.

La durée du programme peut augmenter si vous utilisez la fonction "Tout en 1".

Activez la fonction "Tout en 1" avant de lancer un programme de lavage.

Vous ne pouvez pas activer la fonction "Tout en 1" en cours de programme.

1. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum).

Tournez le sélecteur de liquide de rinçage

4 afin d'augmenter ou diminuer le dosage.

Pour activer la fonction "Tout en 1" :

- Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1" et utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément :

1. Appuyez sur la touche "Tout en 1". Le voyant de la fonction "Tout en 1" s'éteint.
2. Approvisionnez à nouveau le réservoir à sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau.
4. Effectuez un programme de lavage sans charger l'appareil.
5. Réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.
6. Réglez le dosage du liquide de rinçage.

Rangement des couverts et de la vaisselle

Conseils et astuces

N'utilisez pas le lave-vaisselle pour nettoyer des objets absorbant l'eau (chiffon, éponges de nettoyage...).

- Avant de charger la vaisselle et les couverts, veillez à :

- Retirer les restes d'aliments.

- Laisser tremper les casseroles au fond desquelles adhèrent des restes d'ali-ments brûlés ou attachés.

- Lorsque vous chargez les couverts et la vaisselle, veillez à :

- Charger les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

• Vous assurer que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.
• Vous assurer que les couverts et la vais- selle ne s'emboîtent pas.
• Vérifier que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placer les petites pièces dans le panier à couverts.
• Intercaler les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

• Placer les ustensiles dans la machine de façon à ce que l'eau puisse accéder à toutes les surfaces.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.

Panier inférieur

Rangez les casseroles, les couvercles, les assiettes, les saladiers et les couverts dans le panier inférieur. Disposez les plats et les grands couvercles autour du panier.

Abaissez les rangées d'ergots du panier inférieur pour pouvoir charger des grands plats, des casseroles, des poêles et des saladiers.

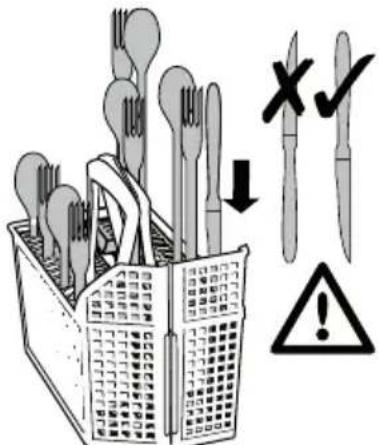

• Placez les séparateurs à couverts sur le panier à couverts.
• Pour les gros ustensiles, utilisez un seul séparateur à couverts.
• Placez les fourchettes et les cuillères, manche tourné vers le bas.
• Placez les couteaux, manche tourné vers le haut.

- Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

Vous pouvez ouvrir le panier à couverts pour retirer plus facilement les couverts. Pour retirer les couverts, procédez comme suit :

1. Placez le panier à couverts sur une table ou sur le plan de travail.
2. Ouvrez la poignée.

i Tenez fermement les deux parties de la poignée lorsque vous déplacez le panier à couverts.

Support pour verres à bière

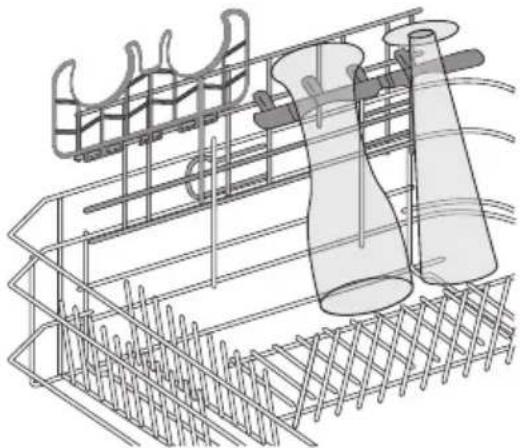

Vous pouvez mettre jusqu'à 4 verres à bière sur le support pour verres à bière situé sur le côté gauche du panier inférieur.

Si vous n'utilisez pas le support pour verres à bière, rabattez-le vers le haut.

Vous pouvez remplacer le support pour verres à bière par deux supports pour tasses. Vous pouvez utiliser les supports pour tasses pour des tasses ou des verres à long pied.

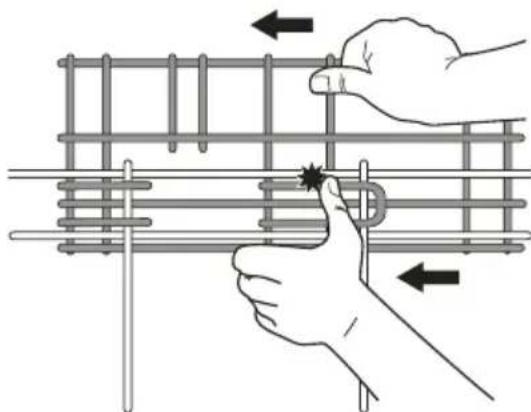

Pour ôter le support pour verres à bière, procédez comme suit :

1. Soulevez et poussez légèrement sous les crochets d'attache.

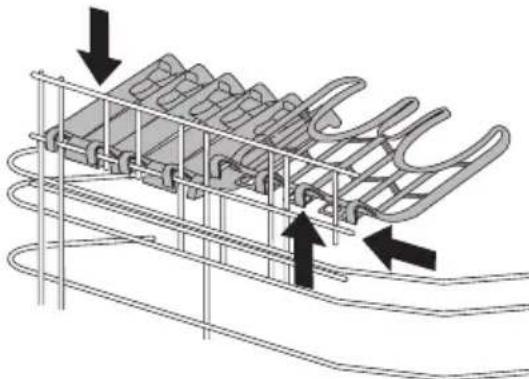

1. À l'aide des crochets d'attache, insérez les supports pour tasses sur l'entretoise transversale.

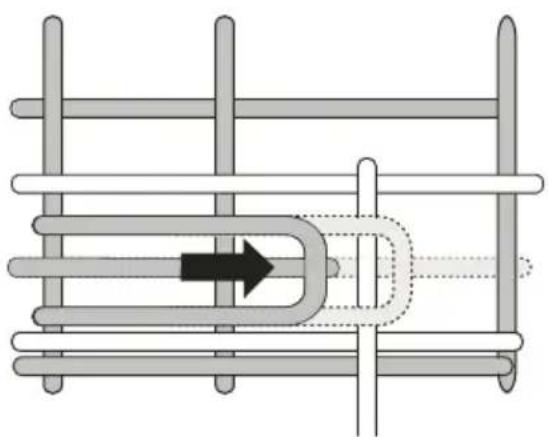

Poussez le support vers l'arrière pour ôter le support pour verres à bière.

Poussez le support vers l'avant pour fixer le support pour verres à bière.

Avertissement Faites attention en retirant ou en installant le support.

Panier supérieur

Le panier supérieur est conçu pour des sous-tasses, saladiers, tasses, verres, casseroles et couvercles. Placez les ustensiles dans l'appareil de façon à ce que l'eau puisse accéder à toutes les surfaces.

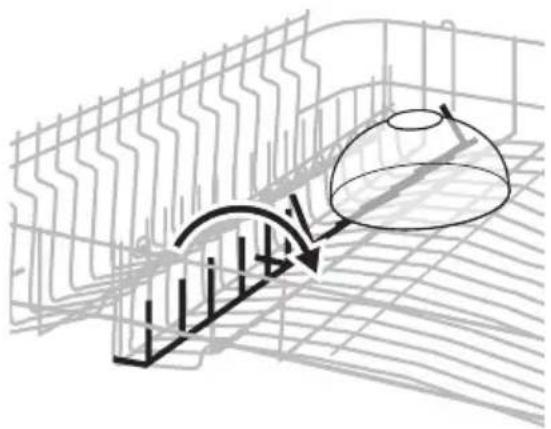

• Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

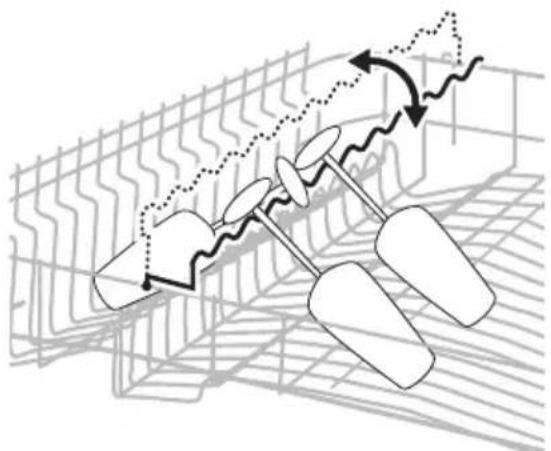

• Placez les verres à long pied dans les supports pour tasses en les retournant.
• Pour les verres à long pied, vous pouvez relever le support vers la gauche ou vers la droite.

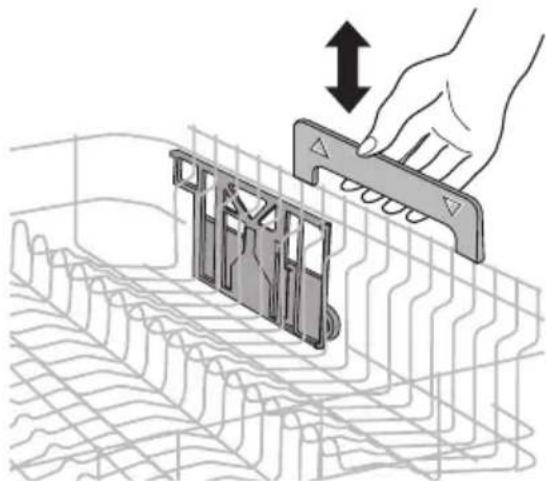

• Vous pouvez relever ou abaisser la rangée d'ergots de gauche du panier supérieur pour faciliter le chargement.

Réglage de la hauteur du panier supérieur

Vous pouvez placer le panier supérieur dans deux positions pour faciliter le chargement.

Hauteur maximale de la vaisselle dans :
	le panier supérieur	le panier inférieur
Position haute	23 cm 34 cm
Position bas-se	25 cm 32 cm

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tirez le panier supérieur jusqu'à la butée.

2. Tout en le maintenant par la poignée, relevez complètement le panier supérieur puis abaissez-le verticalement. Le panier supérieur se verrouille dans sa position la plus haute ou la plus basse.

Sélection et départ d'un programme de lavage

Régler et démarrer un programme de lavage sans départ différé

1. Mettez l'appareil en fonctionnement.
2. Contrôlez que l'appareil est en mode Programmation.
3. Sélectionnez un programme de lavage. Reportez-vous au chapitre « Programmes de lavage ».
4. L'affichage indique le numéro du programme de lavage.
5. Sélectionnez une ou plusieurs options, si vous le souhaitez.
6. Fermez la porte de l'appareil. Le programme de lavage démarre automatiquement.

Régler et démarrer un programme de lavage avec départ différé

1. Mettez en fonctionnement l'appareil et sélectionnez un programme de lavage.
2. Appuyez sur la touche Départ différé plusieurs fois de suite jusqu'à ce que le nombre d'heures correspondant au départ différé souhaité apparaisse sur l'affichage numérique.
3. Fermez la porte de l'appareil.
4. Le décompte démarre automatiquement.
5. Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

i L'ouverture de la porte de l'appareil interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Interruption d'un programme de lavage

- Ouvrez la porte de l'appareil.

- Le programme de lavage s'arrête.

• Fermez la porte de l'appareil.
- Le programme de lavage reprend là où il a été interrompu.

Pour annuler un programme de lavage ou un départ différé

i Si un programme de lavage ou un départ différé n'a pas encore démarré, vous pouvez changer la sélection.
Lorsqu'un programme de lavage ou un départ différé est en cours, il est impossible de modifier la sélection. Pour effectuer une nouvelle sélection, annulez le programme de lavage ou le départ différé.

i Lorsque vous annulez le départ différé, cela annule automatiquement le programme de lavage sélectionné. Vous devez répéter la sélection du programme de lavage.

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que deux barres horizontales apparaissent sur l'affichage numérique.

2. Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du produit de lavage dans le distributeur correspondant.

À la fin d'un programme de lavage

- L'appareil se met à l'arrêt automatiquement.

- Les signaux sonores retentissent.

1. Ouvrez la porte de l'appareil.

- L'appareil se met à l'arrêt automatiquement. - Les signaux sonores retentissent. 1. Ouvrez la porte de l'appareil.

- L'affichage indique 0

- Le voyant Fin de programme s'allume.

1. Mettez l'appareil à l'arrêt.
2. Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes.

- Si vous ne mettez pas à l'arrêt l'appareil trois minutes après la fin du programme de lavage :

• tous les voyants s'éteignent,
• une ligne horizontale apparaît sur l'affichage numérique,
  – le signal optique s'éteint.

Cela permet de diminuer la consommation d'énergie.

Si vous appuyez sur l'une des touches (sauf sur la touche Marche/Arrêt), l'affichage et les voyants se rallument.

Retirez la vaisselle

• Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.
• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Programmes de lavage

Programmes de lavage

Programme Degré de salis- sure	Type de charge Description du programme
1AUTOAutomatique 45 -70 °C1)	Tous les Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rinçages intermédiairesDernier rinçageSéchage
2Intensif 70 °C	Très sale Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C1 rinçage intermédiaireDernier rinçageSéchage
3Rapide 60 °C2)	Normalement ou légèrement sale	Vaiselle et couverts Lavage principal à 60°CRinçage
4Économie 50 °C3)	Normalement sa-le	Vaiselle et couverts PrélavageLavage principal à 50°C1 rinçage intermédiaireDernier rinçageSéchage
560 MINUne heure 55 °C	Légèrement sale	Vaiselle et couverts Lavage principal à 55°C1 rinçage intermédiaireDernier rinçage
6Verres 45 °C	Normalement ou légèrement sale	Vaiselle délicate et verres Lavage principal à 45°C1 rinçage intermédiaireDernier rinçageSéchage

Programme Degré de salis- sure	Type de charge Description du programme
7Rinçage	Ce programme rince rapidement la vais- selle pour éviter que les aliments restants ne collent sur les plats et que de mauvaises odeurs ne se dégagent de l'appareil. N'utilisez pas de produit de lavage avec ce programme.

1) L'appareil règle automatiquement la température et la quantité d'eau. Cela dépend de la charge de l'appareil (appareil plein ou non) et du degré de salissure de la vaisselle. La durée du programme et les consommations varient.

2) Pour laver une petite quantité de vaisselle, ce programme vous offre une solution rapide, pour des résultats de lavage parfaits.

3) Programme de test des organismes de contrôle. Reportez-vous à la brochure fournie pour connaître les résultats des tests.

Options

Programme	Économique1)	Demi-charge
1AUTOAutomatique 45° - 70 °C	Oui, avec impact Non
2Intensif 70 °C	Oui, avec impact Oui
3Rapide 60 °C	Oui, sans impact Non
4Economy 50 °C	Oui, avec impact Oui
560 MINOne hour 55 °C	Oui, sans impact Non
6Verres 45 °C	Oui, avec impact Non
7Rinçage	Oui, sans impact Non

1) Les programmes sur lesquels cette fonction a un impact permettent d'économiser de 10 à 25 % d'énergie.

Valeurs de consommation

Programme	Durée (minutes)	Énergie (kWh)	Eau (litres)
1AUTOAutomatic 45 - 70 °C	90 - 130 1,1 - 1,7 12 - 23
2Intensif 70 °C	140 - 150 1,5 - 1,7 16 - 18
3Rapide 60 °C	30 0,9 9

Programme Durée	(minutes) Énergie (kWh) Eau (litres)
4Économie 50 °C	150 - 160 1,0 - 1,1 12 - 13
560 MINUne heure 55 °C	45 - 55 1,0 - 1,2 11 - 12
6Verres 45 °C	60 - 70 0,8 - 0,9 14 - 15
7Rinçage	12 0,1 4

i Ces valeurs peuvent changer en fonction de la pression et de la température de l'eau, des variations dans l'alimenta-

tion électrique et de la quantité de vais- selle.

Entretien et nettoyage

Pour retirer et nettoyer les filtres

Avec des filtres sales, les résultats du lavage sont moins satisfaisants.

L'appareil possède 3 filtres :

1. Un filtre grossier (A)
2. Un micro-filtre (B)
3. Un filtre plat (C).

A B C

1. Pour déverrouiller le système de filtrage, tournez la poignée du microfiltre (B) d'environ 1/4 de tour vers la gauche. Soulevez le filtre pour le retirer du filtre plat (C).

1 2

1. Retirez le filtre grossier (A) du microfiltre (B).
2. Retirez le filtre plat (C) du fond de la cuve.

1. Nettoyez les filtres sous l'eau courante.

2. Réinstallez le filtre plat (C) dans le fond de la cuve.

3. Placez le filtre grossier (A) dans le micro-filtre (B) et appuyez sur les deux filtres à la fois.

4. Remettez le système de filtre en place.
5. Bloquez-le en tournant la poignée du microfiltre (B) dans le sens des aiguilles d'une montre jusqu'à la butée.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d'aspersion Si des résidus ont bouché les orifices des bras d'aspersion, éliminez-les à l'aide d'un cure-dent.

Pour nettoyer les surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide. Utilisez uniquement un peu d'eau savonneuse. N'utilisez en aucun cas de substances abrasives, de tampons à récurer ou de solvants (acétonne).

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme. Essayez d'abord de trouver une solution au problème (reportez-vous au tableau). Si vous

n'y arrivez pas, contactez votre service Après-vente.

Anomalie	Code d'erreur	Cause possible	Solution possible
L'appareil n'est pas approvisionné en eau.	L'affichage indique Le robinet d'arrivée,10	d'eau est obstrué ou in-crusté de tartre.	Nettoyez le robinet d'arrivée d'eau.
La pression d'eau est		trop basse.	Contactez votre compagnie locale de distribution d'eau.
Le robinet d'arrivée		d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
Le filtre situé dans le		tuyau d'arrivée d'eau est bouché.	Nettoyez le filtre.
Le tuyau d'arrivée		d'eau n'a pas été raccordé correctement.	Vérifiez que le raccordement est correct.
Le tuyau d'arrivée		d'eau est endommagé.	Assurez-vous que le tuyau d'arrivée d'eau n'est pas endommagé.
L'appareil ne vidange pas.	L'affichage indique Le robinet de l'évier est,20	bouché.	Nettoyez le robinet de l'évier.
Le tuyau de vidange n'a		pas été raccordé correctement.	Vérifiez que le raccordement est correct.
Le tuyau de vidange est		endommagé.	Assurez-vous que le tuyau de vidange n'est pas endommagé.
Le système de sécurité anti-débordement s'est déclenché.	L'affichage indique Fermez le robinet d'eau,30		et contactez votre service après-vente.
Le programme ne démarre pas.	La porte de l'appareil	est ouverte.	Fermez la porte correctement.
Anomalie	Code d’erreur	Cause possible	Solution possible
La fiche secteur n'est		pas branchée.	Insérez la fiche dans la prise secteur.
Un fusible a disjoncté		dans la boîte à fusibles de votre habitation.	Remplacez le fusible.
La fonction Départ dif-		féré est sélectionnée.	Si vous souhaitez annuler le départ différé, reportez-vous à « Sélection et départ d'un programme de lavage ».

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes erreur s'affichent, contactez le service après-vente.

Les informations nécessaires pour le service après-vente figurent sur la plaque signaléti- que.

Nous vous recommandons de noter les informations ici :

Modèle (MOD.) ......

Numéro du produit (PNC) ....

Numéro de série (S.N.) ......

Les résultats de lavage et de séchage ne sont pas satisfaisants

Symptôme Cause possible Solution possible
La vaisselle n'est pas propre.	Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.	Vérifiez que ce programme de lavage est approprié pour ce type de vaisselle et de salissure.
Les paniers n'ont pas été charges correctement, l'eau n'a pas pu accéder à toutes les surfaces.	Chargez les paniers correctement.
Les bras d'aspersion ne peuvent pas tourner parce que la vaisselle est mal positionnée.	Vérifiez qu'une disposition incorrecte de la vaisselle ne bloque pas les bras d'aspersion.
Les filtres sont encrassés ou mal montés et installés.	Assurez-vous que les filtres sont propres et correctement montés et installés.
Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.	Vérifiez que la quantité de produit de lavage est suffisante.
Traces de tartre sur la vaisselle.	Le réservoir de sel est vide.	Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
L'adoucisseur d'eau a été mal réglé.	Réglez l'adoucisseur d'eau.
Le bouchon du réservoir à sel n'a pas été vissé correctement.	Assurez-vous que le bouchon du réservoir à sel est correctement fermé.
Les verres et la vaisselle présent des rayures, des taches blanches ou un film bleuâtre.	Le dosage du liquide de rinçage est trop élevé.	Réduisez le dosage du liquide de rinçage.
Traces de gouttes d'eau séchée sur les verres et la vaisselle	Le dosage du liquide de rinçage est insuffisant.	Augmentez le dosage du liquide de rinçage.
Il se peut que le produit de lava-ge soit en cause.		Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée. Vous avez sélectionné un pro-gramme de lavage sans phase de séchage ou avec une phase de séchage courte.		Laissez la porte du lave-vaisselle entrouverte pendant quelques minutes avant de retirer la vais-selle.
La vaisselle est mouillée et terne. Le distributeur de liquide de rin-çage est vide.		Remplissez le distributeur de li-quide de rinçage.
La fonction « Tout en 1 » est ac-tivée. (Le distributeur de liquide de rinçage s'arrête automati-quement).		Activez le distributeur de liquide de rinçage. Reportez-vous au chapitre « Pour activer le distributeur de liquide de rinçage ».

Pour activer le distributeur de liquide de rinçage

1. Mettez l'appareil en fonctionnement.
2. Contrôlez que l'appareil est en mode Programmation.
3. Appuyez et maintenez appuyées les touches B et C.

– Les voyants des touches de fonction A, B et C clignotent.

1. Relâchez les touches de fonction B et C.
2. Appuyez sur la touche de fonction B.

– Les voyants des touches de fonction A et C s'éteignent.

- Le voyant de la touche de fonction B clignote.

- Le niveau actuel est indiqué sur l'affichage numérique.

0d	Distributeur de liquide de rinçage désactivé
1d	Distributeur de liquide de rinçage activé

1. Appuyez à nouveau sur la touche de fonction B.
   – L'affichage indique le nouveau réglage.
2. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Caractéristiques techniques

Dimensions Largeur 596 mm
Hauteur 858 - 938 mm
Profondeur 550 mm
Pression de l'eau d'alimentation	Minimale	0,5 bars (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Arrivée d'eau1)	Eau froide ou eau chaude maximum 60 °C
Capacité	Couverts	12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

La plaque signalétique située sur le bord intérieur de la porte de l'appareil donne des informations sur le branchement électrique.

i Si l'eau chaude est produite à partir de sources énergétiques alternatives plus

respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant

ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les bacs de recyclage prévus à cet effet.

Inhalt
