GEBRUIKSAANWIJZING VA9111RT Atag

Gebruiks- aanwijzing

User manual

Veiligheidsinformatie 2

Beschrijving van het product 5

Bedieningspaneel 6

Bediening van het apparaat 8

De waterontharder instellen 8

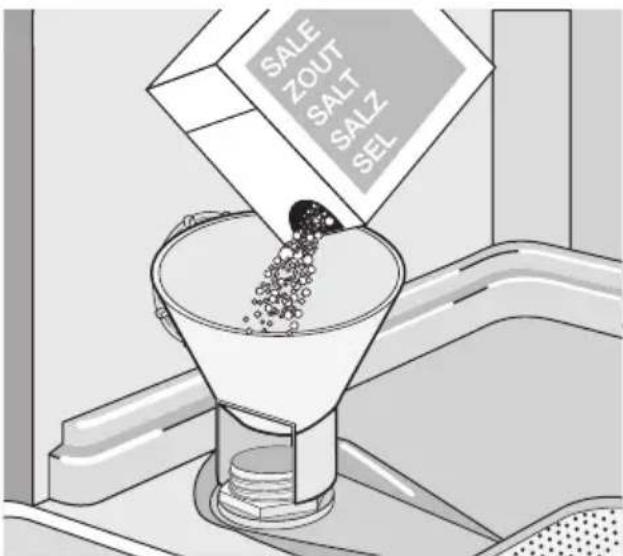

Gebruik van zout voor de vaatwasser 9

Gebruik van afwasmiddel en glansmiddel

10

De Multitabfunctie 10

De vaatwasser inruimen 11

Een afwasprogramma selecteren en starten

14

Wasprogramma's 15

Onderhoud en reiniging 17

Problemen oplossen 18

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees deze handleiding zorgvuldig alvorens het apparaat te installeren of te gebruiken:

• voor uw eigen veiligheid en de veiligheid van uw eigendommen.
• uit respect voor het milieu,
• voor de correcte werking van het apparaat.

Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verplaatst of verkoopt.

De fabrikant is niet verantwoordelijk voor schade veroorzaakt door een foutieve installatie.

Veiligheid van kinderen en kwetsbare mensen

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of lichamelijk letsel.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen en kleine huisdieren uit de buurt van het apparaat als de deur open is.

Algemene veiligheid

- Verander de specificaties van dit product niet. Risico op letsel en beschadiging van het apparaat.

• Volg de veiligheidsinstructies van de af-wasmiddelfabrikant om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit het apparaat. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd na het vullen of leegha- len van het apparaat om letsel te voorko- men. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Gebruik

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat niet voor commerciële of industriële doeleinden, of voor enig ander doel.
• Gebruik het apparaat niet voor iets anders dan waarvoor het is bedoeld. Zo voorkomt u lichamelijk letsel of schade aan eigendommen.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te maken.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. Risico op explosie of brand.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek of in het messenrek. (Niet alle modellen hebben een messenrek).

• Gebruik alleen gespecificeerde producten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).

• Zout dat niet gespecificeerd is voor afwasmachines, veroorzaakt schade aan de waterontharder.

• Vul het apparaat met zout voordat u een afwasprogramma start. Zoutkorrels en zout water kunnen roest veroorzaken of kunnen een gat maken in de bodem van het apparaat.
• Vul het glansmiddeldoseerbakje nooit met andere middelen dan glansspoelmiddel (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.
• Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Hierdoor ontstaat een risico op brandwonden.
• Neem geen serviesgoed uit het apparaat voordat het afwasprogramma is afgelopen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-handelingen verricht.
• Gebruik geen ontvlambare producten of producten die corrosie kunnen veroorza-ken.
• Gebruik het apparaat niet zonder filters. Zorg dat de filters op de juiste wijze worden geïnstalleerd. Een onjuiste installatie levert onbevredigende wasresultaten en schade aan het apparaat op.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Gevaar voor elektrocutie en schade aan het apparaat.

Montage

• Controleer of het apparaat niet beschadigd is tijdens het transport. Sluit een beschadigd apparaat niet aan. Neem indien nodig contact op met de leverancier.
• Verwijder de verpakking vóór het eerste gebruik.

• Alleen een gekwalificeerd persoon dient de elektrische en loodgieterswerkzaamheden, de montage en het onderhoud van het apparaat te verrichten. Dit om lichamelijk letsel of schade te voorkomen.

• Zorg er voor dat de stekker uit het stopcontact is gehaald tijdens de installatie.

• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

• Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• Installatie van het apparaat.

• Het monteren van de meubeldeur.
• Het aansluiten van de watertoevoer en - afvoer.

- Zorg dat het apparaat onder en naast een veilige structuur wordt geïnstalleerd.

Voorzorgsmaatregelen bij vorst

• Installeer het apparaat niet op een plek waar de temperatuur onder de 0°C komt.
• De fabrikant is niet aansprakelijk voor enige schade door bevriezing.

Aansluiting aan de waterleiding

• Gebruik nieuwe slangen om het apparaat aan te sluiten op de watertoevoer. Gebruikt geen gebruikte slangen.
• Sluit het apparaat niet op nieuwe leidingen aan of op leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.
• Zorg ervoor dat de waterslangen niet knakken of beschadigd raken bij installatie van het apparaat.
• Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.
• Let er bij het eerste gebruik op dat de watertoevoerslangen niet lek zijn.
• De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er een lek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

- Wees voorzichtig als u de watertoevoerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep niet in het water komen.
• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact.

– Laat alleen de service-afdeling de watertoevoerslang met de veiligheids-klep repareren.

Waarschuwing! Gevaarlijke spanning.

Elektrische aansluiting

• Dit apparaat moet geaard worden.
• Zorg er voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.
• Gebruik altijd een correct geïnstalleerd schokvrij stopcontact.
• Gebruik geen meerwegsstekkers, -aan-sluitingen en verlengkabels. Er kan brand ontstaan.
• Vervang of verander de hoofdkabels niet zelf. Neem contact op met de service-afdeling.
• Zorg ervoor dat de stroomsnoeren en kabel niet knakken of beschadigd raken achter het apparaat.
• Zorg ervoor dat de stekker toegankelijk is na de installatie.
• Trek niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek altijd aan de stekker.

Service-afdeling

- Alleen een bevoegd servicemonteur mag dit apparaat repareren. Neem contact op met de service-afdeling.

- Gebruik alleen originele reserveonderde- len.

Afvalverwerking van het apparaat

- Om lichamelijk letsel of schade te voorkomen:

• Trek de stekker uit het stopcontact.
• Snijd het netsnoer door en gooi het weg.
• Verwijder de deurvergrendeling. Dit voorkomt dat kinderen of kleine huisdieren in het apparaat opgesloten raken. Er bestaat gevaar voor verstikking.

Waarschuwing! Het afwasmiddel is gevaarlijk en kan corrosie veroorzaken!

• Neem bij ongelukken met deze middelen onmiddellijk contact op met uw regionale gifcentrum en uw huisarts.
• Neem als deze middelen in uw mond komen onmiddellijk contact op met uw regionale gifcentrum en uw huis-arts.
• Neem als deze middelen in uw ogen komen onmiddellijk contact op met uw huisarts en houd uw ogen nat met water.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Laat de deur van het apparaat niet open staan als er afwasmiddel in het afwasmiddelbakje zit.
• Vul het afwasmiddelbakje alleen voordat u een wasprogramma start.

Beschrijving van het product

1 Bovenrek
2 Waterhardheidsknop
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje

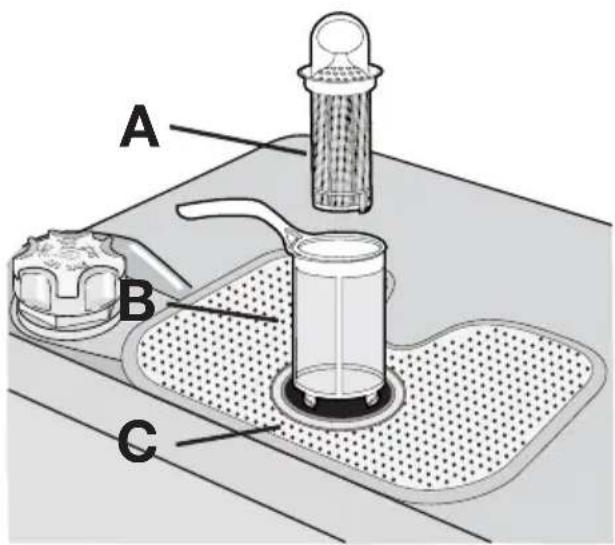

7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

• Een rood lampje tijdens het wasprogramma.
• Een groen lichtje als het wasprogramma is afgelopen.
• Een rood lampje dat knippert bij een storing.

Als het apparaat hoog is ingebouwd en voorzien is van een meubeldeur die gelijk loopt met de keukenvloer, dan is het sig- naal niet zichtbaar.

Optisch signaal

Na de start van het afwasprogramma verschijnt er een optisch signaal op de vloer onder de deur van het apparaat:

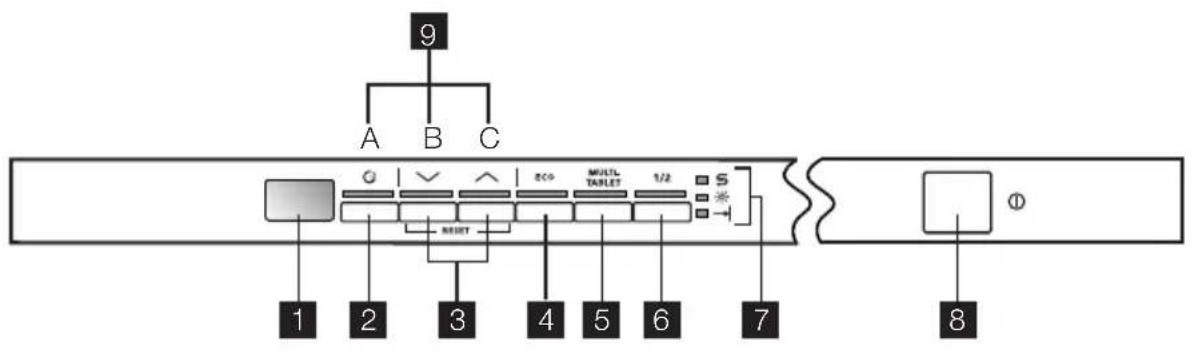

Bedieningspaneel

9 A B C G √ ∧ 2CO MULTL TABLET 1/2 S ↑ RESET 1 2 3 4 5 6 7 Φ 8

1 Display
2 Toets Uitgestelde start
3 Programmakeuzetoetsen
4 Toets Energie besparen
5 Multitabknop
6 Toets halve lading
7 Indicatielampjes
8 Aan-/uit-toets
9 Functie-toetsen

Indicatielampjes
Zout1)S	Het indicatielampje gaat aan wanneer het zoutreservoir bijgevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor de vaatwasser'.Het indicatielampje voor zout blijft enkele uren aan nadat u het reservoir heeft bij-gevuld. Dit heeft geen ongewenst effect op de werking van het apparaat.
Glansmiddel1)※	Het indicatielampje gaat aan wanneer het glansmiddel bijgevuld moet worden. Zie hoofdstuk 'Gebruik van afwasmiddel en glansmiddel'.
Einde program-ma→I	Gaat branden als een wasprogramma is afgelopen.

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaat het bijbehorende indicatielampje niet aan als er een wasprogramma loopt.

Display

Op de display verschijnt:

• De elektronische instelling van het niveau van de waterontharder.
• Het in-/uitschakelen van het glansmiddeldoseerbakje (alleen als de multitabfunctie ingeschakeld is).
• Het nummer van het wasprogramma.
• Resterende tijd tot het einde van het wasprogramma.
• Einde van het wasprogramma. Op de display verschijnt een nul.
• Resterende tijd tot het einde van de uitgestelde start.
• Foutcodes.

- In-/uitschakelen van de geluidssignalen

Toets Uitgestelde start

Gebruik de toets uitgestelde start om het starten van het afwasprogramma met 1 tot 19 uur uit te stellen. Zie 'Een wasprogramma selecteren en starten'.

Programmakeuzetoetsen

Met deze toetsen kunt u het wasprogramma kiezen. Druk meermaals op een van de toetsen tot het nummer van het nodige programma op de display verschijnt

Zie "Wasprogramma's" voor meer informatie over de wasprogramma's.

Toets Energie besparen

Met deze functie wordt de temperatuur in de droogfase verlaagd. Dit leidt tot een verlaging van het energieverbruik van 10 tot 25%.

De borden kunnen nog nat zijn aan het einde van het programma. Wij bevelen aan de deur van het apparaat te openen en deze op een kier te laten om te bor- den te laten drogen.

Deze functie is beschikbaar bij alle wasprogramma's. Het desbetreffende indicatie-lampje gaat aan als u op de knop drukt.

Op somige programma's heeft de energie-besparingsfunctie geen effect. Zie "Wasprogramma's".

Multitab-toets

Druk op deze toets om de multitabfunctie in- of uit te schakelen Zie 'Multitabfunctie'.

Toets halve lading

Gebruik deze functie als het nodig is om een wasprogramma te starten als de rekken niet volledig zijn geladen.

De functie halve lading vermindert de tijdsduur en het verbruik van water en energie.

Laad het servies in het boven- en onderrek en verlaag de wasmiddeldosering als u deze functie gebruikt.

Stel de functie halve lading in voor een wasprogramma wordt gestart. Het is niet mogelijk om de functie in te stellen als een wasprogramma bezig is.

De functie halve lading is niet beschikbaar voor alle wasprogramma's. Zie 'Wasprogramma's'.

Druk de toets halve lading in. Als de functie beschikbaar is, gaat het indicatielampje branden.

Functie-toetsen

Gebruik de functie-toetsen voor de volgende handelingen:

- Het niveau van de waterontharder elektronisch instellen. Zie 'De waterontharder instellen'.

- Om het glansmiddeldoseerbakje in en uit te schakelen als de multitabfunctie aan staat. Zie 'Problemen oplossen'.

- Om het lopende wasprogramma of een af-tellende uitgestelde start te annuleren. Zie

'Een wasprogramma selecteren en starten'.

- Het in-/uitschakelen van de geluidssignalen. Zie "Geluidssignalen".

Instelmodus

Het apparaat moet in de instelmodus staan voor de volgende bewerkingen:

• Een wasprogramma en/of een uitgestelde start selecteren en starten.
• Het niveau van de waterontharder elektronisch instellen.
• De geluidssignalen in-/uitschakelen.
• Het glansmiddeldoseerbakje in-/uitschakelen.

Druk op de aan/uit-knop. Het apparaat staat in de instelmodus als:

- de display twee horizontale streepjes weergeeft.

Druk op de aan/uit-knop. Het apparaat staat niet in de instelmodus als:

- de display de duur van een wasprogramma of van een uitgestelde start weergeeft. - Het programma of de uitgestelde start moet worden geannuleerd om terug te keren naar de instelmodus. Zie "Een wasprogramma selecteren en starten".

Geluidssignalen

De geluidssignalen duiden het volgende aan:

• Het einde van het wasprogramma.
• De elektronische instelling van het niveau van de waterontharder.
• Een storing van het apparaat.

Volg deze stappen om de geluidssignalen uit te schakelen:

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op de functietoetsen B en C en houd deze vast totdat de indicatielampjes van de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen A en B los.

5. Druk op functietoets C.

6. De indicatielampjes van functietoetsen A en B gaan uit.

7. Het indicatielampje van functietoets C knippert.
8. Het display geeft de huidige afstelling aan.

16	Geluidssignalen in-geschakeld
06	Geluidssignalen uit-geschakeld

1. Druk nogmaals op functietoets C.

2. Het display geeft de nieuwe afstelling aan.

3. Schakel het apparaat uit om de bewerking op te slaan.

i Volg de bovenstaande procedure om de geluidssignalen weer in te schakelen.

Bediening van het apparaat

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de water-ontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.

2. Vul het zoutreservoir met zout voor af-wasmachines.

3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de af-wasmachine.

5. Stel het juiste programma in voor het type lading en de mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.

7. Start het afwasprogramma.

Als u gecombineerde afwasmiddelta- bletten gebruikt ('3 in 1', '4 in 1', '5 in 1', enz.), ga dan naar de 'De Multitabfunc- tie.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

Gelijkwaardige eenheden meten de water-hardheid:

- Duitse graden (dH°)

- Franse graden (°TH)

- mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).

- Clarke-graden.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid

°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70 91	- 125 9,1 - 12,5 64 - 88			2^1)	10
43 - 50 76	- 90 7,6 - 9,0	53 - 63		2^1)	9
37 - 42 65	- 75 6,5 - 7,5	46 - 52		2^1)	8
29 - 36 51	- 64 5,1 - 6,4	36 - 45		2^1)	7
23 - 28 40	- 50 4,0 - 5,0	28 - 35		2^1)	6
19 - 22 33	- 39 3,3 - 3,9	23 - 27		2^1)	5^1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^2)	1^2)

1) Fabrieksinstelling.
2) Geen zout nodig.

i U moet de waterontharder handmatig en elektronisch instellen.

Handmatig instellen

Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Druk op de functietoetsen B en C en houd deze vast totdat de indicatielampjes van de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen B en C los.

5. Druk op functietoets A.

6. De indicatielampjes van functietoetsen B en C gaan uit.
7. Het indicatielampje van functietoets A blijft knipperen.
8. Het digitale display geeft de huidige afstelling aan.
9. De onderbroken geluidssignalen geven de huidige afstelling weer.
   Voorbeeld: op het display verschijnt 5 L/5 onderbroken geluidssignalen = niveau 5.
10. Druk op de functieknop A tot het display de nodige afstelling toont.
11. Druk op de aan-/uit-toets om de bewerking op te slaan.
    i Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zout-controlelampje niet branden.

Gebruik van zout voor de vaatwasser

Volg deze stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.
2. Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik).
3. Gebruik de trechter om het zoutreservoir te vullen met zout.
4. Verwijder het zout rond de opening van het zoutreservoir.
5. Draai de dop rechtsom om het zoutreservoir te sluiten.

Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

SALE ZOUT SALT SALZ SEL

Gebruik van afwasmiddel en glansmiddel

Gebruik van afwasmiddel

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te beschermen.

Volg het advies van de afwasmiddelfabrikant op de verpakking.

Volg deze stappen om het afwasmiddelbakje te vullen:

1. Druk op de vrijgaveknop 2 om het deksel te openen 7 van het afwasmiddelbakje.

2. Doe het afwasmiddeltablet in het afwas-middeldoseerbakje 1.

3. Plaats een kleine hoeveelheid van het afwasmiddel in de binnenkant van de deur van het apparaat als het afwasprogramma een voorwasfase heeft.

4. Als u afwasmiddeltabletten gebruikt, plaatst u deze in het afwasmiddelbakje.

5. Sluit het afwasmiddelbakje. Druk op het deksel totdat het op zijn plaats klikt.

De Multitabfunctie

De multitab-functie is voor gecombineerde afwasmiddeltabletten.

Deze tabletten bevatten middelen zoals af- wasmiddel, glansmiddel en vaatwaszout.

Sommige soorten tabletten kunnen andere middelen bevatten.

Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant.

i Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte afwasprogramma's. Gebruik lange afwasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Gebruik van glansmiddel

i Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddeldoseerbakje voegt automatisch glansmiddel toe tijdens de laatste keer spoelen.

Voer deze stappen uit om het glansmiddeldoseerbakje bij te vullen:

1. Druk op de vrijgaveknop 6 om het deksel te openen 5 van het spoelmiddeldoseerbakje.

2. Vul het glansmiddeldoseerbakje 3 met glansspoelmiddel. De markering 'max' toont het maximale niveau.

3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat tijdens het afwassen.

4. Sluit het glansmiddeldoseerbakje. Druk op het deksel totdat het op zijn plaats klikt.

Stel de glansmiddeldosering in

Fabrieksinstelling: stand 3.

U kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 4 (hoogste dosering).

Draai de glansmiddelknop 4 om de dosering te vergroten of te verkleinen.

Als u de multitab-functie heeft ingesteld, blijft deze ingeschakeld totdat u hem uitschakelt. De multitab-functie stopt de stroom glans-middel en zout.

De multitab-functie schakelt de indicatie- lampjes uit voor het glansmiddel en zout.

De programmaduur kan toenemen als u de multitab-functie gebruikt.

Schakel de multitab-functie voor het begin van een afwasprogramma in.

U kunt de multitab-functie niet inschakelen wanneer het programma loopt.

Om de multitab-functie in te schakelen:

- Druk op de toets multitab. Het indicatie-lampje multitab gaat aan.

Om de multitab-functie uit te schakelen en afwasmiddel, glansmiddel en zout apart te gebruiken:

1. Druk op de toets multitab. Het indicatie-lampje multitab gaat uit.

De vaatwasser inruimen

Adviezen

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (bijv.sponzen, huishouddoekjes) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

- Verwijder alle voedselresten.

– Laat aangebakken voedselresten eerst inweken.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

- Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

- Zorg ervoor dat het water niet in het reservoir of een diepe pan kan verzamelen.

– Zorg ervoor dat serviesgoed en bestek niet in elkaar liggen.

– Zorg ervoor dat glazen andere glazen niet aanraken.

– Leg kleine voorwerpen in de bestekmand.

– Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

- Plaats voorwerpen zo dat water alle oppervlakken kan bereiken.

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden.

- Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat de voorwerpen niet verschuiven.

Onderrek

Plaats steelpannen, deksels, slakommen en bestek in het onderrek. Rangschik dekscha-

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.

2. Stel de instelling van de waterontharder op het hoogste niveau in.

3. Draai een afwasprogramma zonder serviesgoed.

4. Stel de waterontharder af op de water-hardheid in uw omgeving.

5. Stel de glansmiddeldosering in.

len en grote deksels langs de rand van het onderrek.

U kunt de rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

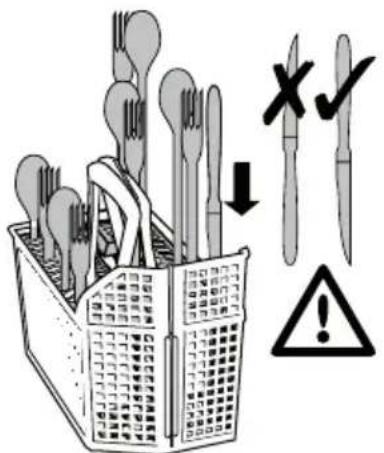

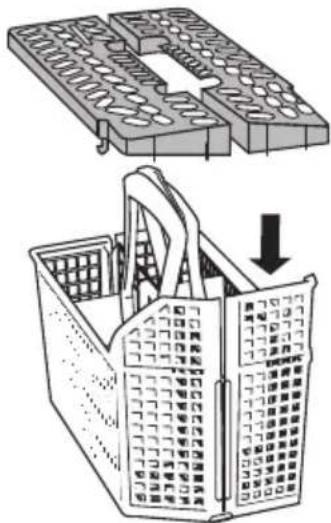

Bestekmand

• Plaats de roosterinzet op de bestekmand.
• Gebruik bij groter bestek slechts één van de roosterinzetten
• Plaats vorken en lepels met het handvat naar beneden.
• Plaats messen met het handvat naar boven.

- Meng lepels met ander bestek om te voorkomen dat ze aan elkaar kleven.

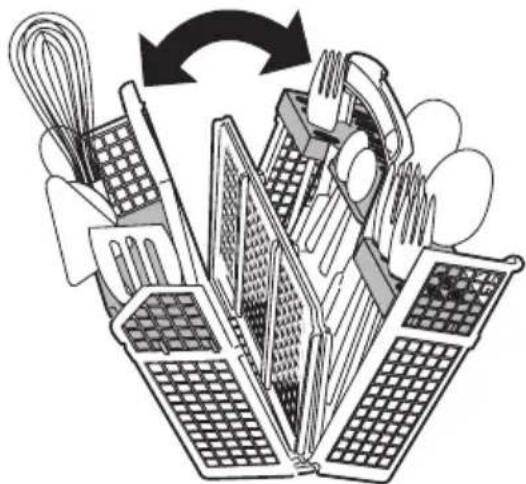

U kunt de bestekmand openen en het bestek makkelijker verwijderen. Volg deze stappen om het bestek te verwijderen.

1. Leg de bestekmand op een tafel of een werkblad.
2. Open het handvat.

1. Verwijder het bestek.

Houd de twee delen van het handvat stevig vast als u de bestekmand verwijdert.

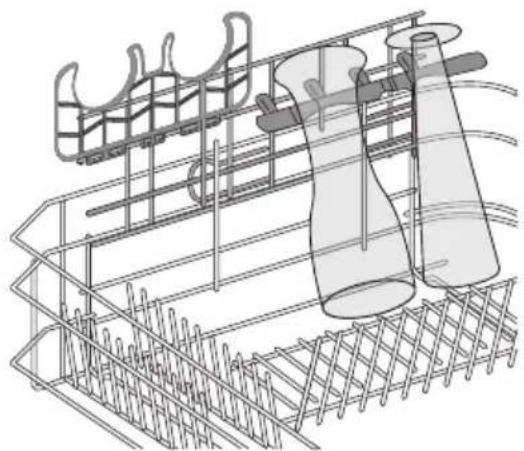

Bierglazenhouders

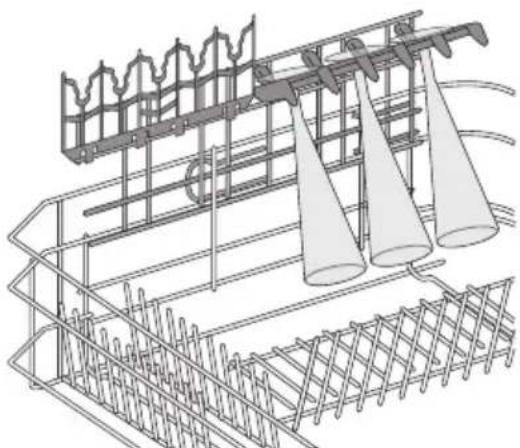

De bierglazenhouders aan de linkerkant in het onderrek kunnen maximaal vier bierglazen bevatten.

Als u de bierglazenhouders niet gebruikt, kunt u ze opklappen.

U kunt de bierglazenhouders vervangen met twee kopjesrekken. U kunt de kopjesrekken gebruiken voor kopjes of glazen met een lange voet.

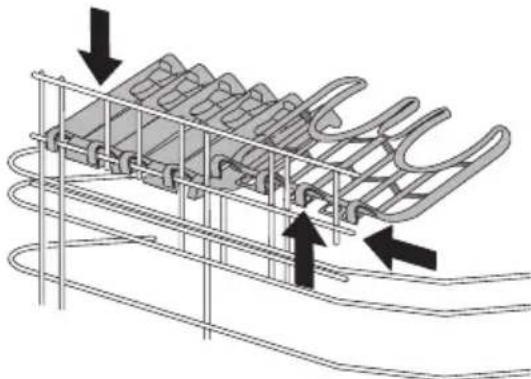

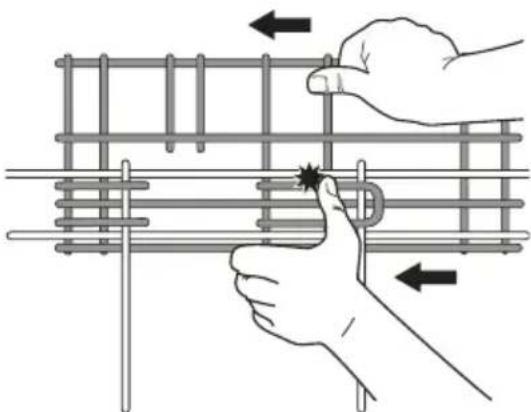

Volg deze stappen om de bierglazenhouders te verwijderen:

1. Trek aan de haken en duw ze iets van onderaf omhoog.

1. Gebruik de haken om de kopjesrekken aan de horizontale stangen te bevestigen.

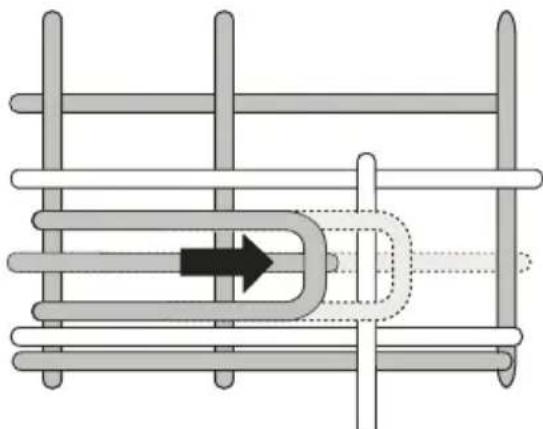

Duw de steun naar achteren om de steun van de bierglazenhouders te verwijderen.

Duw de steun naar voren om de steun van de bierglazenhouders te bevestigen.

! Waarschuwing! Wees voorzichtig bij het verwijderen of bevestigen van de steun.

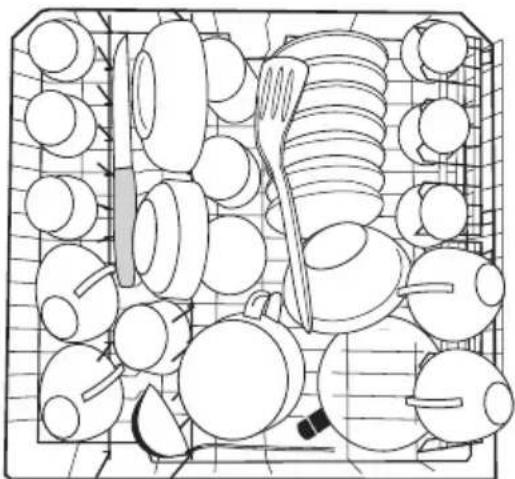

Bovenrek

Het bovenrek is geschikt voor schotels, kommen, kopjes, glazen, potten en deksels. Plaats voorwerpen zo dat water alle oppervlakken kan bereiken.

- Klap de kopjesrekken op voor langere voorwerpen.

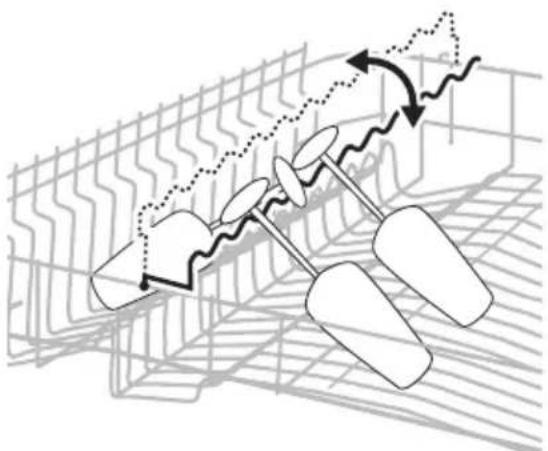

• Zet glazen met een lange voet ondersteboven in de kopjesrekken.
• Voor glazen met een lange voet kan de glazenhouder rechts of links worden geplaatst.

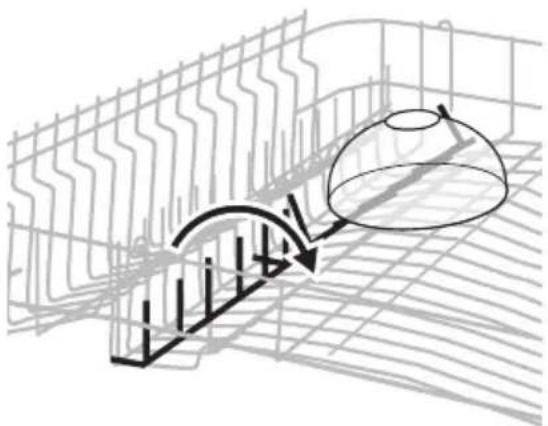

- U kunt de rij punten aan de linkerkant van het bovenrek op- of neerklappen om de laadflexibiliteit te vergroten.

Hoogteverstelling van het bovenrek

U kunt het bovenrek in twee standen zetten om de laadflexibiliteit te vergroten.

Maximale hoogte van borden in:
	het boven-rek	het onderrek
Bovenste stand	23 cm 34 cm
Laagste stand	25 cm 32 cm

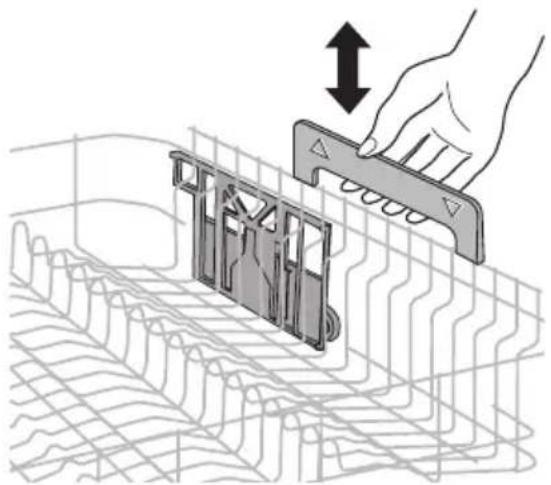

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Trek het bovenrek tot de aanslag naar buiten.
2. Houd het bovenrek vast bij de hand- greep, trek het zo ver mogelijk naar boven en laat het dan verticaal naar beneden zakken.
   Het bovenrek klikt in de onderste of bo- venste stand vast.

Een afwasprogramma selecteren en starten

Een wasprogramma selecteren en starten zonder uitgestelde start

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Selecteer een wasprogramma. Zie "Was-programma's".
4. Het nummer van het wasprogramma wordt weergegeven op de display.
5. Selecteer indien nodig een of meer functies.
6. Sluit de deur van het apparaat. Het was-programma start automatisch.

Een wasprogramma selecteren en starten met uitgestelde start

1. Schakel het apparaat in en selecteer een wasprogramma.
2. Druk op de toets uitgestelde start totdat op de display het nodige aantal uren voor de uitgestelde start verschijnt.
3. Sluit de deur van het apparaat.
4. Het aftellen start automatisch.
5. Nadat het aftelproces voltooid is, wordt het wasprogramma automatisch ge- start.

Het openen van de deur van het apparaat onderbreekt het aftelproces. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

Het afwasprogramma onderbreken

- Open de deur van het apparaat.

– Het afwasprogramma stopt.

- Sluit de deur van het apparaat.

- Het afwasprogramma gaat verder vanaf het punt waar het werd onderbroken.

Het annuleren van een wasprogramma of een uitgestelde start

i Indien een wasprogramma of een uitgestelde start nog niet is begonnen, kunt u de selectie veranderen. Indien een wasprogramma of een uitgestelde start is begonnen, kunt u de selectie niet veranderen. Het wasprogramma of de uitgestelde start moet worden geannuleerd om een nieuwe selectie te maken.

Als u de uitgestelde start annuleert, wordt het geselecteerde wasprogramma automatisch geannuleerd. U moet het wasprogramma dan opnieuw instellen.

1. Houd tegelijkertijd de functietoetsen B en C ingedrukt tot er twee horizontale streepjes op het display verschijnen.

2. Controleer of er afwasmiddel in het af- wasmiddelbakje aanwezig is voordat u een nieuw wasprogramma start.

Wasprogramma's

1) Het apparaat past automatisch de temperatuur en de hoeveelheid van het water aan. Dit hangt ervan af of het apparaat volledig is gevuld en van de mate van vervuiling. De programmaduur en de verbruikswaarden kunnen variëren.
2) Dit programma biedt een tijdsbesparende oplossing met perfecte afwasresultaten voor een kleine vaat.
3) Testprogramma voor testinstituten. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.
Afwasprogramma's

Programma Mate van ver-vuiling		Soort serviesgoed Programmabeschrijving
1AUTOAutomatisch 45 - 70 °C1)	Alles Serviesgoed, besteken pannen		VoorspoelenHoofdwas 45°C of 70°C1 of 2 middelste spoelgangenLaatste spoelgangDrogen
2Intensief 70 °C	Sterk vervuild Serviesgoed, besteken pannen		VoorspoelenHoofdwas 70°C1 middelste spoelgangLaatste spoelgangDrogen
3Snel tot 60 °C2)	Normaal of licht vervuild	Serviesgoed en be-stek	Hoofdwas 60°C Spoelgangen
4Zuinig 50 °C3)	Normaal vervuild Serviesgoed en be-stek		Voorspoelen Hoofdwas 50°C1 middelste spoelgangLaatste spoelgangDrogen
560 MINÉén uur 55 °C	Licht vervuild Serviesgoed en be-stek		Hoofdwas 55°C1 middelste spoelgangLaatste spoelgang
6Glas 45 °C	Normaal of licht vervuild	Teer serviesgoed en glaswerk	Hoofdwas 45°C1 middelste spoelgangLaatste spoelgangDrogen
7Spoelgangen	Met dit programma wordt het serviesgoed snel afgespoeld om te voorkomen dat voedselresten kunnen aankoeken en er een vieze lucht uit het apparaat komt.U hoeft voor dit programma geen afwas-middel te gebruiken.		1 koude spoelgang

1) Voor programma's waarbij deze functie effect heeft, ligt de energiebesparing tussen 10% en 25%.
Opties

Programma	Energie besparen1)	Halve lading
1AUTOAutomatisch 45° - 70 °C	Ja, met effect. Nee
2Intensief 70 °C	Ja, met effect. Ja
3Snel tot 60 °C	Ja, zonder effect. Nee
4Economy 50 °C	Ja, met effect. Ja
560 MINOne hour 55 °C	Ja, zonder effect. Nee
6Glas 45 °C	Ja, met effect. Nee
7Spoelgangen	Ja, zonder effect. Nee

Verbruikswaarden

Programma	Duur (minuten)	Energie (kWh)	Water (liter)
1AUTOAutomatic 45 - 70 °C	90 - 130 1,1 - 1,7 12 - 23
2Intensief 70 °C	140 - 150 1,5 - 1,7 16 - 18
3Snel tot 60 °C	30 0,9 9
4Zuinig 50 °C	150 - 160 1,0 - 1,1 12 - 13
560 MINÉén uur 55 °C	45 - 55 1,0 - 1,2 11 - 12
6Glas 45 °C	60 - 70 0,8 - 0,9 14 - 15
7Spoelgangen	12 0,1 4

De druk en temperatuur van het water, de variaties in stroomtoevoer en de hoe-
veelheid vaat kan deze waarden veranderen.

Onderhoud en reiniging

De filters verwijderen en reinigen

Vuile filters verminderen de wasresultaten.

Het apparaat heeft 3 filters:

1. Een grove filter (A).
2. Een microfilter (B).
3. Een platte filter (C).

A B C

1. Draai het handvat van het microfilter (B) een kwartslag naar links om het filtersysteem te ontgrendelen. Til het filter uit de platte filter (C).

2. Maak de filters schoon onder stromend water.

3. Plaats het platte filter (C) terug in de bodem van het apparaat.
4. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.
5. Zet het filtersysteem op zijn plaats.
6. Draai het handvat van het microfilter (B) naar rechts totdat het op z'n plek klikt. Zo vergrendelt u het filtersysteem.

De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijderen. Als etensresten de openingen in de sproei-armen hebben verstopt, verwijder deze dan met een cocktailprikker.

1. Verwijder het grove filter (A) van het microfilter (B).
2. Verwijder de platte filter (C) uit de bodem van het apparaat.

De buitenoppervlakken reinigen

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (bijv. aceton).

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking.

Probeer eerst het probleem zelf op te lossen (zie tabel). Neem indien dit niet lukt contact op met de service-afdeling.

Het apparaat wordt niet gevuld met water.

Op het display ver- schijnt

De waterkraan is ver- stopt of aangezet met kalkaanslag.

Maak de waterkraan schoon.

De waterdruk is te laag. Neem contact op met

de waterleidingsmaatschappij.

De waterkraan is dicht. Draai de waterkraan

open.

Het filter in de water-

aanvoerslang is ver- stopt.

Maak het filter schoon.

Storing	Storingscode	Mogelijke oorzaak	Mogelijke oplossing
De aansluiting van de		wateraanvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
De watertoevoerslang		is beschadigd.	Verzeker u ervan dat de watertoevoerslang niet is beschadigd.
Het apparaat pompt geen water weg.	Op het display ver-schijnt ,20	De gootsteenafvoer is geblokkeerd.	Ontstop de gootsteen-afvoer.
De aansluiting van de		waterafvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
De waterafvoerslang is		beschadigd.	Verzeker u ervan dat de waterafvoerslang niet is beschadigd.
Anti-overstromingsin-richting werkt.	Op het display ver-schijnt ,30	Draai de waterkraan	dicht en neem contact op met de service-af-deling.
Het programma begint niet.	De deur van het appa-	raat is open.	Sluit de deur goed.
De stekker is niet aan-		gesloten.	Steek de stekker in het stopcontact.
De zekering in de me-		terkast is doorgebrand.	Vervang de zekering.
De uitgestelde start is		ingesteld.	Zie 'Een wasprogramma selecteren en star-ten' als u de uitgestelde start wilt annuleren.

Schakel het apparaat na de controle in. Het programma gaat verder vanaf het punt waar het werd onderbroken.

Als het probleem opnieuw optreedt, neem dan contact op met onze service-afdeling. Indien het display andere foutcodes meldt, neem dan contact op met onze service-afdeling.

De benodigde gegevens voor de service-afdeling staan op het typeplaatje.

Wij adviseren u ze hier te noteren:

Modelbeschrijving (MOD.) ......

Productnummer (PNC) ....

Serienummer (S.N.) ......

De was- en droogresultaten zijn niet naar tevredenheid

Probleem Mogelijke	borzaak Mogelijke oplossing
De borden zijn niet schoon. Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.		Zorg ervoor dat het afwasprogramma geschikt is voor het type lading en mate van vervuiling.
De rekken zijn niet goed inge-deeld, zodat het water er niet aan alle kanten bij kan.		Vul de rekken op de juiste manier.
Probleem Mogelijke	oorzaak Mogelijke oplossing
De sproeiarmen kunnen niet vrij	draaien als gevolg van een on-juiste plaatsing van het serviesgoed.	Zorg ervoor dat een goede plaatsing van het serviesgoed de sproeiarmen niet blokkeert.
De filters zijn vuil of niet juist ge-	monteerd en geplaatst.	Zorg ervoor dat de filters schoon zijn en op de juiste manier ge-monteerd en geïnstalleerd.
Er is te weinig of geen afwas-	middel gebruikt.	Zorg voor voldoende afwasmid-del.
Er zitten kalkresten op de bor- den.	Het zoutreservoir is leeg. Vul het	zoutreservoir met zout voor afwasmachines.
Foutieve instelling waterhard-	heid	Stel de waterontharder af.
Het deksel van het zoutreservoir	is niet goed gesloten.	Zorg ervoor dat de dop van het zoutreservoir goed gesloten is.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem.	De dosering van het glansmid-del is te hoog.	Verminder de glansmiddeldose-ring.
Opgedroogde waterdruppels op de glazen en de borden.	De dosering van het glansmid-del is te laag.	Verhoog de dosering van het glansmiddel.
Het afwasmiddel kan de oor-	zaak zijn.	Gebruik een ander merk afwas-middel.
Het serviesgoed is nat. U heeft een afwasprogramma ingesteld zonder droogfase of met een verkorte droogfase.		Laat de deur van de afwasauto-maat een paar minuten op een kier staan voordat u het servies-goed uit de machine haalt.
Het serviesgoed is nat en dof. Het glansmiddeldoseerbakje is leeg.		Vul het glansmiddeldoseerbakje met glansmiddel.
De multitabfunctie is ingescha-	keld. (Het glansmiddeldoseer-bakje staat automatisch uit).	Schakel de glansmiddeldosering in. Zie 'Het inschakelen van het glansmiddeldoseerbakje'.

Het inschakelen van het glansmiddeldoseerbakje

1. Schakel het apparaat in.
2. Zorg dat het apparaat in de instelmodus staat.
3. Houd de functietoetsen B en C ingedrukt.

4. De indicatielampjes voor de functies A, B, en C gaan knipperen.

5. Laat de functietoetsen B en C los.

6. Druk op functietoets B.

7. De indicatielampjes van functietoetsen A en C gaan uit.
8. Het indicatielampje van functietoets B blijft knipperen.

- Het display geeft de huidige afstelling aan.

0d	Glansmiddeldosering gedeactiveerd
1d	Glansmiddeldosering geactiveerd

1. Druk nogmaals op functietoets B.

2. Het display geeft de nieuwe afstelling aan.

3. Schakel het apparaat uit om de bewerking op te slaan.

1) Sluit de slang aan op een kraan met 3/4"-schroefdraad.
Informatie over de elektrische aansluiting staat op het typeplaatje op de binnenrand van de deur van het apparaat.
i Gebruik een heet watervoorziening om het energieverbruik te verminderen, als
het hete water door alternatieve, milieu-vriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).
Technische gegevens

Afmeting Breedte 596 mm
Hoogte 858 - 938 mm	Diepte 550 mm
Leidingwaterdruk Minimaal 0.5 bar (0.05 MPa)
	Maximaal 8 bar (0,8 MPa)
Watertoevoer1)	Koud water of warm water maximaal 60 °C
Capaciteit Couverts 12

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Recycle de materialen met het symbool 📊. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

Contents

Safety information 22

Product description 24

Control panel 25
