MODE D'EMPLOI EK26010LIWE AEG

Protection de l'environnement

L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil lors du transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.

• Rendre l'appareil inopérant.
  • Débrancher l'appareil.
• Sectionner le câble d'alimentation électrique.

AVERTISSEMENT

Risque d'étouffement avec les films et matériaux d'emballage ! Ne pas laisser les enfants jouer avec les matériaux d'emballage. Déposer les matériaux d'emballage à une déchetterie officielle.

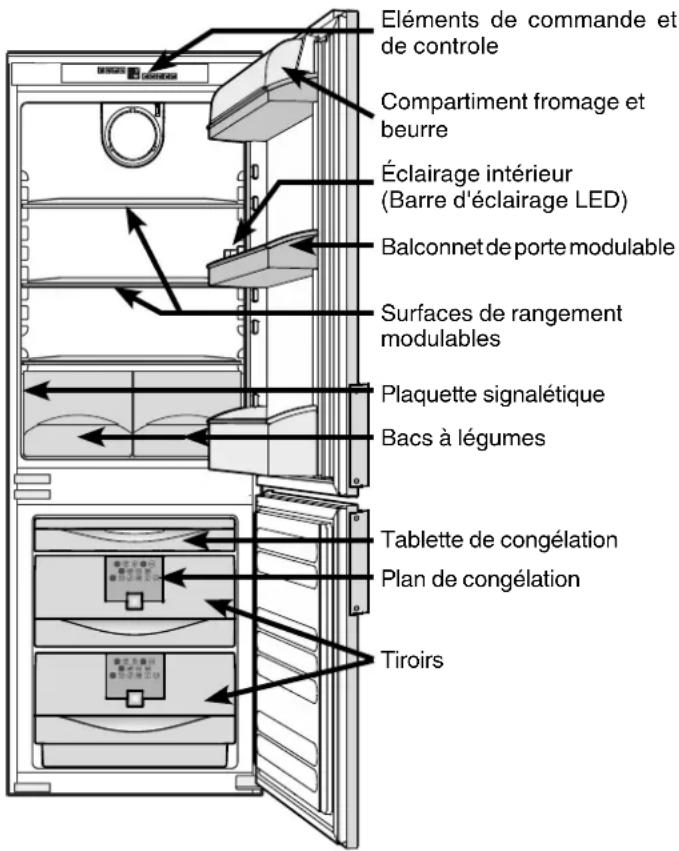

Description de l'appareil

Éléments de commande et de contrôle Compartiment fromage et beurre Éclairage intérieur (Barre d'éclairage LED) Balconnet de porte modulable Surfaces de rangement modulables Plaquette signalétique Bacs à légumes Tablette de congélation Plan de congélation Tiroirs

Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, débrancher l'appareil ou ôter le fusible.
• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source d'allumage et bien aérer la pièce.
• Ne pas utiliser le socle, les tiroirs, les portes etc. comme marchepied ou comme support.
• Cet appareil ne convient pas aux personnes (et enfants) présentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés/surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.

• Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glaçons, à la sortie du congélateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.

• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conser vation.

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
• La barre d'éclairage LED située dans l'appareil sert d'éclairage à l'intérieur de l'appareil. Elle n'est pas destinée à l'éclairage de pièces.

Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• dans les cuisines du personnel, les pensions de famille,
• par les clients de maisons de campagne, hôtels, motels et autres hébergements,
• par les traiteurs et services semblables dans le commerce de gros.

N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion.

Mise en place

• Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1 m ^3 pour 8 g de fluide réfrigérant type R 600a, pour éviter toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
• Uniquement exploiter l'appareil à l'état monté.
• Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.

La classe climatique indique la température, ambiante à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.

La classe climatique est indiquée sur la plaquette signalétique.

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Classe climatique Température ambiante

SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+16 °C à +38 °C
T	+16 °C à +43 °C
SN-ST	+10 °C à +38 °C
SN-T	+10 °C à +43 °C

Ne pas utiliser l'appareil en dehors de la plage de température indiquée.

Raccordement électrique

Seul le courant alternatif doit être utilisé pour alimenter l'appareil.

La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.

Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.

La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.

Ne pas brancher l'appareil à une rallonge ou à une multiprise.

Ne pas utiliser d'onduleurs (conversion du cou rant continu en courant alternatif ou triphasé) ou de "fiches économie d'énergie". Risque d'endommagement du système électronique !

Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Dégager les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante.
• Ouvrir l'appareil aussi brièvement que possible.
• Classer vos aliments par groupes de produits.
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
• Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
• Décongeler des aliments dans le réfrigérateur.

- Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.

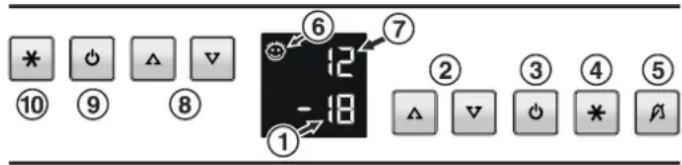

⑦ Affichage température
⑧ Touches de réglage température
⑨ Touche Marche-Arrêt
⑩ Touche *La fonction * vous permet de régler votre appareil sur la puissance de réfrigération maximale)

Congélateur

① Affichage température
② Touches de réglage température
③ Touche Marche-Arrêt
④ Touche Superfrost
⑤ Touche d'arrêt alarme
⑥ La sécurité enfants est activée

Mise en marche et arrêt de l'appareil

Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).

Mise en marche : appuyer sur les touches Marche-Arrêt (à g. pour le réfrigérateur ⑨ et à d. pour le congélateur ③) pour que les affichages de température s'allument/clignotent.

Arrêt : appuyer pendant env. deux secondes sur les touches Marche-Arrêt pour éteindre les affichages de température.

Indication

Si le congélateur est arrêté, tout l'appareil est mis hors fonction.

Réglage de la température

Abaisser la température

Appuyer sur la touche de réglage ∇ (à g. pour le réfrigérateur ⑧, à d. pour le congélateur ②).

Elever la température

Appuyer sur les deux touches de réglage △ respec tives.

• L'affichage se met à clignoter dès que la touche est pressée pour la première fois.
• Modifier le réglage de la température par des pressions répétées sur la touche.
• Environ 5 secondes après toute dernière pression sur une touche, l'electronique de l'appareil passe automatiquement à l'affichage de la température instantanée.

- La plage de réglage des températures s'étend de 11°C à 2°C pour le réfrigérateur et de -16°C à -26°C pour le congélateur.

Affichage de la température

En régime normal la température moyenne de l'intérieur du réfrigérateur ⑦ est indiquée sur l'écran d'affichage et la température du produitcongelé ① le moins froid est indiquée sur l'écran d'affichage.

Lors de la mise en service et lorsque la température de l'appareil est trop élevée, l'affichage indique des traits jusqu'à ce que l'appareil ait atteint une température correspondant à la plage d'affichage de l'appareil (entre 19°C et 0°C dans le réfrigérateur, moins de 0°C dans le congélateur).

Si l'affichage indique F1 à F5, l'appareil est en panne. Adressez-vous alors à votre Service Après Vente le plus proche, en indiquant l'affi chage que vous avez observé.

Alarme sonore

L'appareil est équipé d'une fonction d'alarme.

Alarme - température du congélateur trop élevée :

Elle retentira lorsque la température du compartiment congélation ne sera pas assez basse. L'affichage de la température cligno tera simultanément;

L'alarme sonore s'éteint en appuyant sur la touche

L'affichage de la température clignotera tant que l'incident détecté par l'alarme ne sera pas élinimé.

Ce cas peut se présenter :

• lorsque, la porte du congélateur étant restée trop longtemps ouverte, de l'air chaud ambiant s'est introduit dans le congélateur;
• à la suite d'une coupure de courant trop longue ;
• sur un appareil défectueux.
  Contrôler les produits alimentaires pour voir si ceux-ci sont décongelés ou avariés.

Fonctions supplémentaires

Le mode de réglage vous permet d'utiliser la sécurité enfants ou de modifier la luminosité de l'affichage.

5°C -18 ② ③ ④

Activer le mode de réglage :

• Appuyer pendant env. 5 sec. sur la touche ^ ④ - la touche ^ clignote - l'écran affiche c pour sécurité enfants. Note : la valeur à modifier clignote.
• En appuyant sur la touche V/ ②, sélectionner la fonction désirée :

c = sécurité enfants,

h = luminosité ou

• En appuyant brièvement sur la touche ④, sélectionner/ confirmer la fonction :

  Pour c = sécurité enfants

en appuyant sur la touche V/2, sélectionner

c1 = sécurité enfants ON ou

c0=sécurité enfants OFF et confirmer avec latouche

*④. Lorsque le symbole 😊

😊luit, la sécurité enfants

Pour h = luminosité

en appuyant sur la touche ∇/②, sélectionner la luminosité souhaitée (de h1= luminosité minimale à h5 = luminosité maximale) et confirmer à l'aide de la touche ✘④.

Quitter le mode de réglage :

- En appuyant sur la touche On/Off ③, vous terminez le mode de réglage. Après 2 min. le système électronique commute automatiquement. Le service de réglage standard est de nouveau actif.

Coupure de courant/affichage "frost-control"

Le message nA, indiqué par l'affichage signifie que la température du congélateur a subi une élévation anormale au cours des dernières heures ou des derniers jours en raison d'une coupure de courant.

Si vouz appuyez sur la touche "ALARM" alors que le tmessage nA apparaît à l'affichage, ce dernier indiquera la température la plus élevée atteinte pendant la coupure de courant. Selon l'élévation de température observée voire la décongélation survenue, vérifier la qualité des denrées alimentaires et voir si elles sont propres à la consommation.

La température "la plus élevée" sera affichée pendant environ 1 mn. Ensuite, l'électronique indiquera la temperature instantée du congélateur. En appuyant à nouveau sur la touche "ALARM", l'affichage peut être effacé immédiatement.

Équipement

Les surfaces de rangement peuvent être déplacées suivant la place nécessaire.

Soulever la tablette en verre, tirer la découpe au-dessus du support et la placer plus haut ou plus bas.

3 2 1

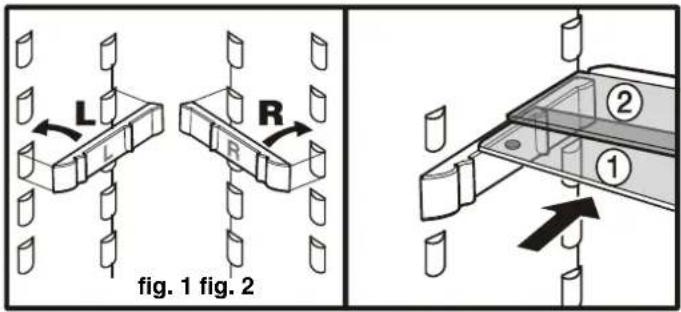

Pour changer de place les balconnets de porte

- Soulever verticalement les balconnets, les retirer vers l'avant et les replacer à la hauteur voulue en procédant dans le sens inverse.

1 2 D 1

Les demi-tablettes en verre offrent de la place pour les récipients hauts. Placer les glissières fournies (fig. 1) à la hauteur souhaitée sur les boutons de support à droite et à gauche.

Introduire les tablettes en verre ①/② selon la fig. 2. La tablette en verre ② avec butée doit se trouver à l'arrière ! S'il vous faut de la place pour des récipients hauts, il suffit de pousser délicatement la partie avant de la tablette en verre sous la partie arrière, voir fig. 2.

L R R fig. 1 fig. 2 ② ①

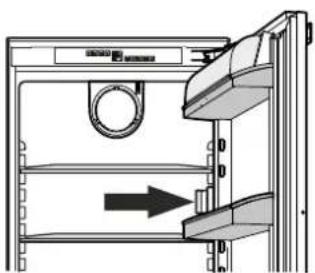

Eclairage intérieur LED

Si la porte est restée ouverte, l'éclairage intérieur s'éteint automatiquement au bout d'environ 15 mn.

Si l'éclairage intérieur ne s'allume pas lors d'une courte ouverture de porte, alors que l'affichage de la température fonctionne, il est probable qu'il soit défectueux.

L'intensité lumineuse de l'éclairage LED correspond à la classe laser 1/1M.

Le cache de l'éclairage ne peut être retiré que par le S.A.V. Lorsque le cache est retiré, ne jamais regarder directement l'éclairage à travers de lentilles optiques. La vision risque en effet d'être abîmée.

Réfrigération

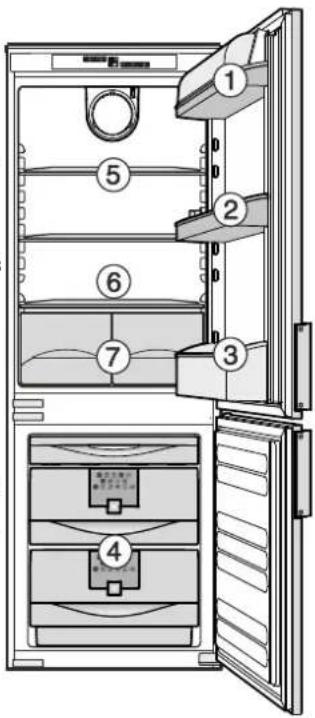

Exemple de rangement

① Beurre, fromage
② Oeufs
③ Bouteilles
④ Produits surgelés, glaçons
⑤ Pâtisseries, plats cuisinés, boissons
⑥ Viandes, charcuterie, produits laitiers
⑦ Fruits, légumes, salades, herbes aromatiques fraîches

Conseils

• Les aliments qui onattendance à dégager ou à absorber les odeurs ou les saveurs d'autres aliments, ainsi que les liquides, doivent toujours être conservés dans des récipients hermétiques ou recouverts d'une protection. Stocker les alcools forts uniquement en position verticale et dans des bouteilles bien fermées.
• Les fruits, légumes et salades peuvent être conservés sans emballage dans les tiroirs du réfrigérateur.

La fonction *vous permet de régler votre appareil sur la puissance de réfrigération maximale. Il est particulièrement recommandé de l'utiliser lorsque vous désirez réfrigérer le plus rapidement possible une grande quantité d'aliments.

Mise en marche

Appuyer un court instant sur la touche * ; la LED correspondante s'allume. La température de réfrigération baisse à sa valeur la plus froide.

* ↑ 5 °C -18

Au bout de 6 heures de fonctionnement, l'élec tronique arrête automatiquement le mode ✱ et l'appareil repasse au régime normal de fonctionnement.

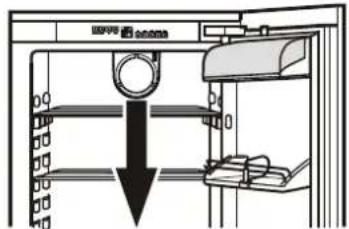

Réfrigération avec le ventilateur

Lorsque le ventilateur est allumé, on obtient une température uniformément répartie dans le compartiment réfrigérateur.

Cela est recommandé :

• en cas de température am- biante élevée (à partir de 33°C env.),
• en cas d'importante humidité de l'air (com m e p a r e x e n é t é).

Mise en marche

Arrêt

Les produits frais doivent être congelés en profondeur le plus rapidement possible et les produits déjà congelés doivent dispo-

ser d'une „réserve de froid“. Cette opération est possible grâce au système Superfrost.

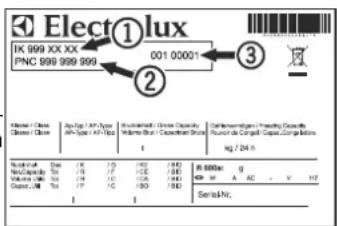

La plaquette signalétique vous indique la quantité maximale d'aliments (en kg) que vous pouvez congeler en l'espace de 24 heures.

Gefahrenvermögen/Freezing Capacity Pouvoir de Corneux/Capac Conglators kg/24h Gefahrenvermögen/Freezing Capacity Pouvoir de Corneux/Capac Conglators kg/24h Manufacturer (Parte) Mobil der Austria 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10.000 kg 10,000 kg 99.999.999.9

Congélation en mode Superfrost

En activant la fonction Superfrost, la température du congélateur baisse et atteint la valeur la plus basse possible. Ainsi, les aliments sont rapidement congelés et la qualité est préservée.

• Appuyer sur la touche Superfrost ④.
• Attendre 24 heures.
• Introduire ensuite les produits frais à congeler.
• La congélation au moyen de la fonction Superfrost s'arrête automatiquement au bout de 65 heures.

Le mode Superfrost n'est pas nécessaire si :

• vous introduisez des surgelés dans votre congélateur,
• vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.

Conseils pour la congélation

- Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respecter les quantités suivantes dans chaque paquet :

fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.

• N'utiliser que des emballages disponibles dans le commerce type sacs de congélation, récipients recyclables en plastique, métal et aluminium.
• Ne pas placer de s produits frais à congel er au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne collent entre eux en se congelant.
• Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.
• Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser.
• Les soins apportés à la décongélation sont aussi importants que lors de la congélation. En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussi rapidement que possible les aliments venant d'être décongelés.

Les aliments congelés peuvent être décongelés de la manière suivante :

• dans le four à chaleur tournante,
  – dans le four à micro-ondes,
• à température ambiante,
• dans le réfrigérateur.

Préparation de glaçons

• Remplir d'eau le bac à glaçons.
• Placer le bac à glaçons dans l'appareil et laisse geler.
• Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passe un court instant sous l'eau courante.

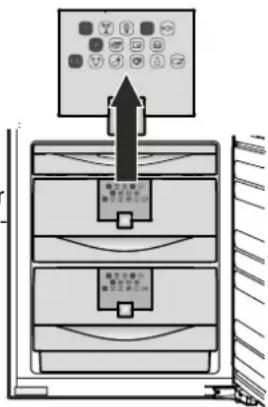

Plan de congélation

Il indique, à l'aide de symboles, la durée de conservation des différentes denrées (en mois).

La durée de conservation des aliments dépend principalement de leur fraîcheur initiale, de leur préparation avant congélation et de la qualité souhaitée.

Pour des aliments gras, respecter les valeurs inférieures indiquées dans le plan de congélation.

Tablette de congélation

La tablette de congélation permet de congeler, dans les meilleures conditions, des fruits (baies, morceaux de fruits), fines herbes et légumes destinés à recouvrir ou à garnir vos plats.

Etaler les produits à congeler sur la tablette de congélation (les fruits ne doivent pas être collés et doivent conserver leur forme initiale) et les laiser congeler pendant 10 à 12 heures avant de les condi tionner dans des sacs de congélation ou dans des récipients et de les placer dans un tiroir.

Partie réfrigérateur

Le réfrigérateur de votre appareil est à dégivrage automatique. L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Veillez également à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement situé au-dessus des bacs à légumes.

Au bout d'un certain temps, il se forme une couche de givre ou de glace sur les parois intérieures du congélateur. Si cette couche devient trop épaisse, elle augmente la consommation d'énergie. Il convient donc de procéder régulièrement au dégivrage.

- Le jour du dégivrage, arrêter l'appareil. Débrancher la prise ou appuyer sur la touche Marche-Arrêt ③ du congélateur pour que l'affichage de température s'éteigne.

5°C -18 △ ∨ ◇ * ⬆ ③

• Retirer les tiroirs et les tablettes en verre.
• Envelopper les denrées congelées dans du papier journal ou des couvertures et les placer ensuite dans un endroit aussi frais que possible.
• Pour accélérer le dégivrage, placer un récipient contenant de l'eau chaude sur le sol de la cuve.
• Laisser la porte ouverte pendant le dégivrage. Eponger l'eau restante avec un linge et nettoyer ensuite l'intérieur de l'appareil.

Pour le dégivrage, n'utiliser aucun système mécanique ou d'autres moyens artificiels que ceux qui sont recommandés par le fabricant.

Nettoyage

Avant de procéder au nettoyage, arrêter impérativement l'appareil. Débrancher la prise de l'appareil ou retirer le fusible.

• Nettoyer l'intérieur ainsi que les équipements intérieurs de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser en aucun cas des détergents contenant des abrasifs, de l'acide ou des solvants chimiques.
• Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
• Essuyer soigneusement tous les éléments avec un chiffon sec.
• Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.
• Nettoyer éventuellement l'orifice d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre.

Ne pas employer d'appareils de nettoyage à la vapeur : risque de dommages matériels et de blessures.

Pannes éventuelles

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles.

• L'appareil ne fonctionne pas :

• L'appareil est-il en position marche ?
• La prise de courant est-elle bien enfoncée ?
• Le fusible de la prise est-il en bon état ?

• L'appareil est trop bruyant :

- L'appareil est peut-être mal calé.

- Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dûs à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.

- La température n'est pas assez basse :

• Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température")
• Une quantité excessive de produits frais a peut-être été intro duite dans l'appareil ?
• Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
• La ventilation est-elle correctement assurée ?
  – L'appareil a-t-il été installé trop près d'une source de chaleur ?

- Par endroits, les surfaces de l'inté-rieur de l'appareil peuvent être chaudes

- Ce phénomène est tout à fait normal. La chaleur dissipée est nécessaire au bon fonctionnement de l'appareil.

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S.A.V. le plus proche en lui indiquant la désignation ①, le numéro PNC ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.

Elect①lux IK 999 XX XX PNC 999 999 999 001 00001 ② 3 Kinder / Class Class / Class Aur Top / AP Type AP-Spect AP-Tax Konzernafrika / Urine Capacille Märer Strat / Cachenlar Strasse Conformierung / Producing Capacille Risikov / Coupil Capacille Carge Abgaben kg / 24 h Nordstrom / Dwg / (K) / (D) / (R) / (R) Nordstrom / Dwg / (K) / (D) / (R) / (R) Volumbus / (K) / (D) / (L) / (R) / (R) Capacille / (K) / (T) / (D) / (R) / (R) R 6888e g W A AC V HZ Serial No.

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.

Arrêt prolongé

Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.

Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.

Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils.

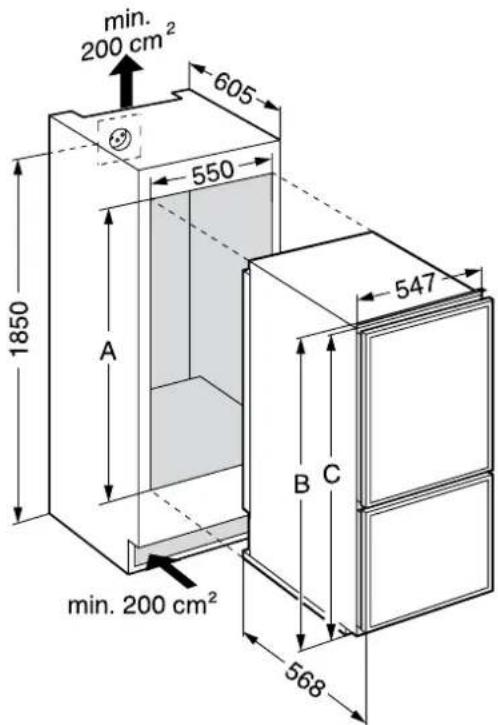

Dimensions d'encastrement (mm)

A B C SMS 12/6 1524 1523 1514 SMS 14/6 1778 1777 1768

min. 200 cm² 605 550 1850 A min. 200 cm² 547 B C 568

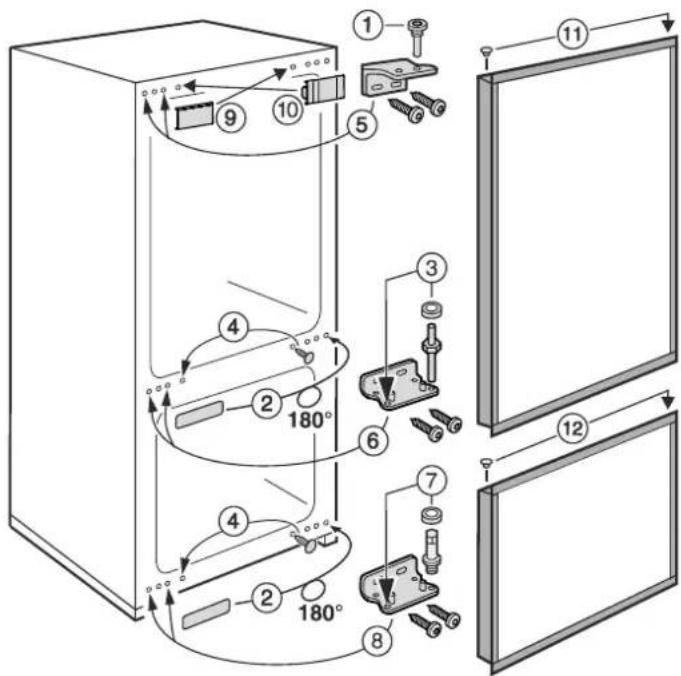

Inversion du sens d'ouverture de la porte

• Dévisser le pivot ①.
• Basculer la porte vers l'avant et la soulever.
• Retirer le bouchon (1) et le poser sur le côté opposé.
• Retirer le cache ⑩.
• Dévisser le support ⑤
• Retirer le cache ⑨ et l'enfoncer sur le côté opposé.
• Dévisser le support ⑥ et retirer la porte inférieure par le haut.
• Retirer le bouchon ⑫ et le poser sur le côté opposé.
• Retirer le pivot ③ et l'introduire dans l'orifice adjacent.
• Dévisser le support ⑧.
• Retirer le pivot ⑦ et l'introduire dans l'orifice adjacent.
• Oter les caches ② et les placer sur le côté opposé.
• Retirer les pastilles ④ et les poser sur le côté opposé.
• Visser le support ⑧ sur le côté opposé.
• Remettre la porte inférieure en place au niveau du support ⑧ et la fermer.
• Visser le support ⑥ sur le côté opposé.
• Visser le support ⑤ sur le côté opposé.
• Enclencher le cache ⑩.
• Remettre la porte supérieure en place au niveau du support ⑥ et la fermer.
• Introduire le pivot ①.

Montage des panneaux décors

Dimensions des panneaux EK 260

Hauteur Largeur Epaisseur max. Partie réfrigérateur 845 mm 535 mm 4 mm Partie congélateur 598 mm 535 mm 4 mm

Dimensions des panneaux EK 320

Hauteur Largeur Epaisseur max. Partie réfrigérateur 1099 mm 535 mm 4 mm Partie congélateur 598 mm 535 mm 4 mm

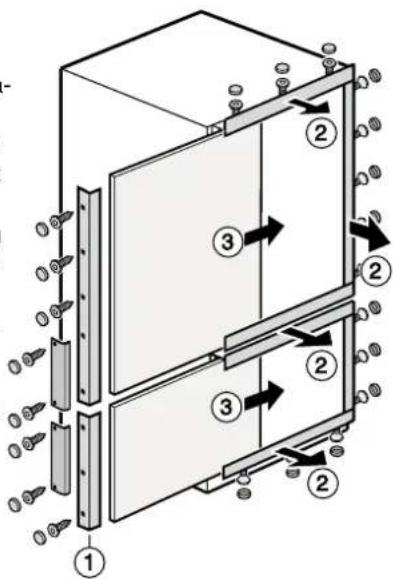

Montage

• Dévisser la poignée.
• Dévisser les cadres d'habillage ①.
• Dévisser légèrement les cadres d'habillage ② et les tirer vers l'avant.
• Introduire le panneau décor③ entre les cadres d'habillage et la porte.
• Visser les cadres d'habillage ① et la poignée.
• Pousser tous les cadres d'habillage vers l'arrière et visser à fond.

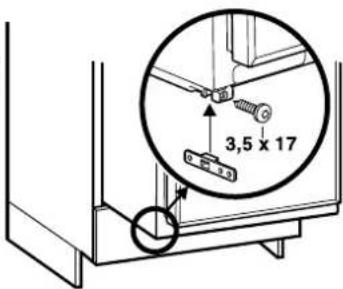

Encastrement dans l'élément de cuisine

• Selon le côté poignée choisi (droite ou gauche), engager la pièce d'accouplement dans le rail du bas côté poignée et la visser au moyen d'une vis 3,5 x 17.
• Pousser l'appareil dans la niche.

3,5 x 17

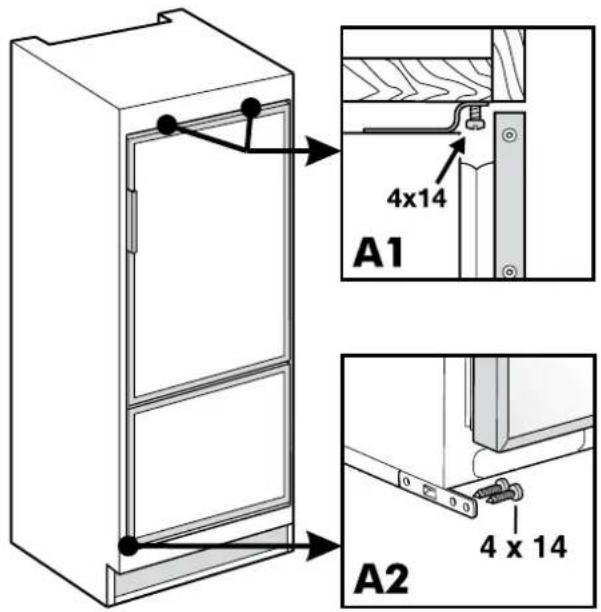

Fixation dans l'élément de cuisine

Fixation de l'appareil dans la niche:

• en haut par le profilé de fixation (A1),
• en bas par la pièce de fixation (A2).

4x14 A1 4 x 14 A2
