MANUALE UTENTE EK26010LIWE AEG

Indicazioni per lo smaltimento

L'apparecchio contiene materiali utili e non va smaltito nella raccolta indifferenziata dei rifiuti, ma portato in appositi centri. Gli apparecchi fuori uso devono essere smaltiti a regola d'arte, conformemente alle norme e alle leggi locali in vigore.

Durante il trasporto non danneggiare il circuito raffreddante dell'apparecchio fuori uso per evitare che il refrigerante in esso contenuto (dati riportati sulla targhetta dati) e l'olio possano fuoriuscire senza controllo.

• Mettere fuori uso l'apparecchio.
• Estrarre la spina di rete.
• Tagliare il cavo di alimentazione.

AVVERTENZA

Pericolo di soffocamento a causa del materiale da imballaggio e di film! Non lasciare giocare i bambini con il materiale da imballaggio. Conferire il materiale da imballaggio presso un centro di raccolta autorizzato.

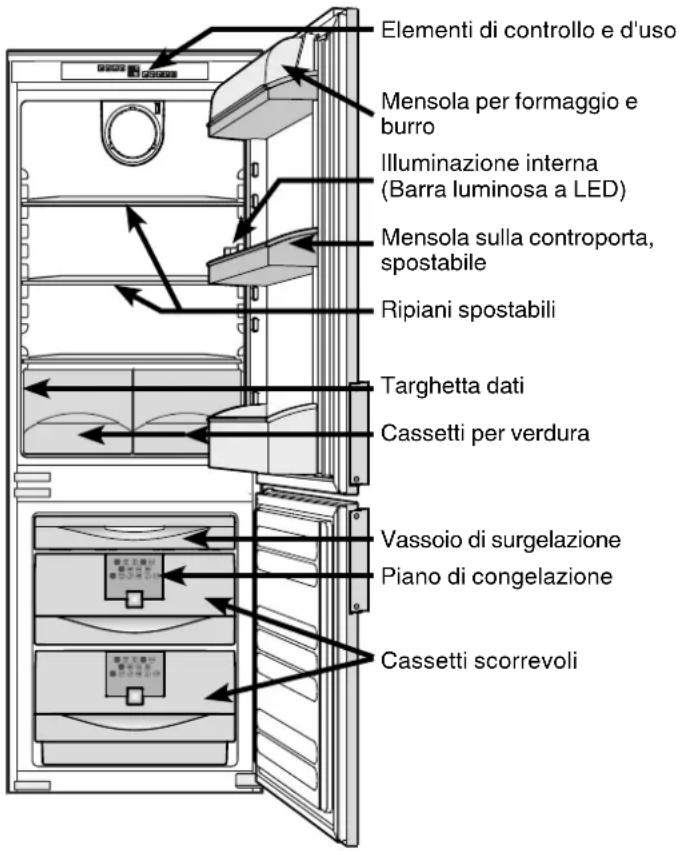

Descrizione dell'apparecchio

Elementi di controllo e d'uso Mensola per formaggio e burro Illuminazione interna (Barra luminosa a LED) Mensola sulla controporta, spostabile Ripiani spostabili Targhetta dati Cassetti per verdura Vassoio di surgelazione Piano di congelazione Cassetti scorrevoli

Indicazioni ed avvertenze per la sicu rez za

• L'apparecchio dovrebbe venire sballato ed installato da due persone allo scopo di evitare danni a persone o a cose!
• In caso di danni all'apparecchio, informare immediatamente la ditta fornitrice, prima di procedere all'allacciamento.
• Per garantire il sicuro funzionamento, installare e collegare l'apparecchio solo secondo le indicazioni riportate nella presente istruzione d'uso.
• In caso di guasti, staccare l'apparecchio dalla rete di alimen tazione. Estrarre la spina oppure staccare/svitare il fusibile.
• Per staccare l'apparecchio dalla rete di alimentazione, estrarre la spina, non tirare il cavo di alimentazione.
• Far eseguire le riparazioni dell'apparecchio solo dal servizio di assistenza tecnica. In caso contrario l'utente potrà incorrere in seri pericoli. Lo stesso vale per la sostituzione dei cavi di allacciamento alla rete.
• Evitare fuochi o scintille all'interno dell'apparecchio. Assicurarsi che il circuito raffreddante non venga danneggiato durante il trasporto o la pulizia dell'apparecchio. Evitare assolutamente la formazione di scintille in caso di guasti ed arieggiare bene i locali.
• Non usare come predellino o come appoggio gli zoccoli, i cassetti e gli sportelli.
• Questo apparecchio non è concepito per persone (anche bambini) con menomazioni fisiche, sensoriali o mentali o per persone che non dispongono di esperienza e conoscenze sufficienti, a meno che non vengano istruiti all'utilizzo dell'apparecchio o controllati nelle prime fasi da persone che rispondono della loro sicurezza. Sorvegliare i bambini, per assicurarsi che non giochi con l'apparecchio.
• Evitare il contatto prolungato con superfici fredde o prodotti refrigerati/congelati. Ciò può causare dolori, insensibilità e assideramento. In caso di contatto prolungato prendere provvedimenti adeguati, p. es. utilizzare dei guanti.
• Non consumare il gelato troppo freddo o appena tolto dall'apparecchio, soprattutto i ghiaccioli o i cubetti di ghiaccio. Le basse temperature possono causare lesioni da freddo.

• Non consumare generi alimentari la cui data di conservazione sia scaduta, potrebbero causare intossicazione.

• Non conservare nell'apparecchio materiali esplosivi o bombolette spray a base di sostanze infiammabili come p. es. butano, propano, pentano ecc. A contatto con le parti elettriche, le eventuali perdite di gas possono infiammarsi. Le bombolette spray contenenti tali sostanze sono riconoscibili dal simbolo della fiamma o dai dati riportati sull'etichetta del prodotto.

• Non utilizzare apparecchi elettrici all'interno dell'apparecchio.
• La barra luminosa a LED nell'apparecchio serve per illuminarne il vano interno e non è idonea all'illuminazione della stanza.

Campo d'impiego dell'apparecchio

L'apparecchio è indicato esclusivamente per la refrigerazione di alimenti in ambiente domestico o analogo. Si intende ad esempio l'utilizzo

• in angoli cucina di aziende, pensioni con prima colazione,
• da parte di ospiti in case di campagna, hotel, motel e altri alloggi,
• in caso di catering e servizi simili nella grande distribuzione.

Utilizzare l'apparecchio esclusivamente in un contesto domestico. Tutti gli altri tipi di utilizzo non sono ammessi. L'apparecchio non è idoneo alla conservazione e alla refrigerazione di medicinali, plasma sanguigno, preparazioni di laboratorio o sostanze e prodotti simili in base alla Direttiva sui Dispositivi Medici 2007/47/CE. Un uso improprio dell'apparecchio può provocare danni ai prodotti conservati o il loro deterioramento. Inoltre l'apparecchio non è idoneo all'esercizio in aree a rischio di esplosione.

Posizionamento

• In conformità alla norma EN 378, il locale di installazione dell'apparecchio deve avere un volume di 1 m ^3 per 8 g di refrigerante R600 a, affinché in caso di perdita del circuito raffreddante non possa
  avere origine una miscela infiammabile di gas e aria nei locali di installazione dell'apparecchio. L'indicazione della quantità del liquido refrigerante è riportata sulla targhetta dati nel vano interno dell'apparecchio.
• Mettere in funzione l'apparecchio solo in mobili stabili.
• Non coprire le griglie o i fori ventilazione.

La classe climatica indica la temperatura ambiente a cui può funzionare l'apparecchio per raggiungere la potenza di raffreddamento totale.

La classe climatica è indicata sulla targhetta dati.

La posizione della targhetta dati è indicata nel capitolo Descrizione dell'apparecchio.

Classe climatica Temperatura ambiente

SN da +10 °C a +32 °C

N da +16 °C a +32 °C

ST	da +16 °C a +38 °C
T	da +16 °C a +43 °C
SN-ST	da +10 °C a +38 °C
SN-T	da +10 °C a +43 °C

Non far funzionare l'apparecchio a temperature ambiente diverse da quelle indicate!

Collegamento elettrico

L'apparecchio funziona solo a corrente alternata.

La tensione e la frequenza ammesse sono indicate sulla targhetta dati. La posizione della targhetta dati è indicata nel capitolo Descrizione dell'apparecchio.

La presa deve essere sia messa a terra in modo regolamentare che protetta elettricamente.

La corrente di azionamento del fusibile deve essere compresa tra 10 A e 16 A.

La presa non deve trovarsi dietro all'apparecchio e deve essere facilmente raggiungibile.

Non collegare l'apparecchio con una prolunga o una presa multipla.

Non utilizzare invertitori per impianti ad isola (conversione di corrente continua in corrente alternata o corrente trifase) o connettori a risparmio energetico. Pericolo di danni per l'elettronica!

Risparmio energetico

• Assicurare sempre una buona ventilazione. Non coprire le griglie o i fori di ventilazione.
• Tenere sempre libere le fessure per l'aria del ventilatore.
• Non installare l'apparecchio in luogo esposto alle radiazioni solari dirette, accanto a una cucina, calorifero e simili fonti di calore.
• Il consumo di energia dipende dalle condizioni di installazione, ad es. dalla temperatura ambiente.
• Aprire la porta dell'apparecchio per lo stretto tempo necessario.
• Conservare gli alimenti suddivisi con ordine.
• Conservare tutti gli alimenti correttamente confezionati e coperti. Si evita così la formazione di brina.
• Inserire cibi caldi: facendoli dapprima raffreddare a temperatura ambiente.
• Scongelare i cibi surgelati nel vano frigorifero.

Scomparto congelatore

- Se nell'apparecchio si forma uno spesso strato di brina: sbrinare l'apparecchio.

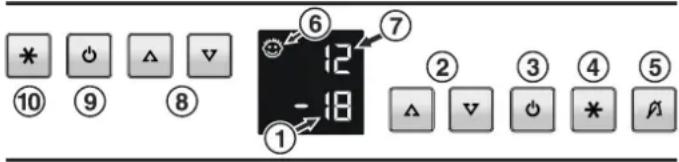

Elementi di controllo e d'uso

* ⑩ ○ Ⓧ △ ▽ ⑨ ⑧ ① ⑥ 12 -18 ⑦ ② ③ ④ ⑤ △ ▽ ○ * ♂

Vano frigorifero

⑦ Displaytemperatura
⑧ Tasti di regolazione per temperatura
⑨ Tasto avvio/arresto
⑩ Tasto consente di impostare la temperatura nel vano frigorifero sulla massima potenza raffreddante.

Vano congelatore

① Displaytemperatura
② Tasti di regolazione per temperatura
③ Tasto avvio/arresto
④ Tasto Superfrost
⑤ Tasto di spegnimento allarme
⑥ Sicurezza bambini attiva

Inserire e disinserire l'apparecchio

Si consiglia di pulire l'apparecchio prima di metterlo in funzione (vedi capitolo "Pulizia").

Inserimento: premere i tasti di avvio/arresto (a sinistra per il vano frigorifero ⑨, a destra per il vano congelatore ③), i display della temperatura si accendono/lampeggiono.

Disinserimento: premere i tasti di avvio/arresto per circa due secondi, in modo che il display della temperatura si spegnono.

Indicazione

Se si disattiva il vano congelatore, si mette fuori servizio l'intero apparecchio.

Impostare la temperatura

Abbassare la temperatura/più freddo

Premere il corrispondente tasto d'im postazione V, a sinistra per il vano frigorifero ⑧, a destra per il vano congelatore ②.

Aumentare la temperatura/più caldo

Premere corrispondente il tasto d'impostazione △.

• Premendo il tasto per la prima volta, il display comincia a lampeggiare.
• Premendo di nuovo si modifica l'impostazione della temperatura.

• Ca. 5 sec. dopo aver premuto il tasto per l'ultima volta, l'elettronica commuta automaticamente e viene indicata la reale temperatura.

• Le temperature possono venire impostate nel frigorifero: tra 11 °C e 2 °C,
  nel congelatore: tra -16 °C e -26 °C.

Display temperatura

Con l'esercizio normale, vengono visualizzate la temperatura media del vano frigorifero⑦ nel display e la temperatura più calda degli alimenti da congelare ① nel display.

Al momento della messa in funzione e con l'appa recchio ancora caldo, vengono visualizzate delle barre fino a che l'apparecchio avrà raggiunto una temperatura compresa nell'area di visualizzazione (da 19 °C a 0 °C nel frigorifero, sotto 0 °C nel congelatore).

Se nel display appare un simbolo compreso tra F1 e F5, si tratta di un guasto all'appa recchio. Rivolgersi in tal caso al più vicino centro di assistenza tecnica, citando l'indicazione visualizzata.

Segnale acustico

L'apparecchio dispone di una funzione di allarme.

Allarme temperatura di congelazione troppo elevata:

Entra in azione quando la temperatura del vano di congelazione non è sufficientemente fredda. Contemporaneamente lampeggia il display della temperatura;

Il suono si spegne premendo il tasto ∅.

Il display della temperatura continua a lampeggiare fino al termine dello stato di allarme.

Ciò può verificarsi:

• se entra aria calda in caso di apertura prolungata dello sportello del vano congelatore;
• in seguito a un'interruzione prolungata di corrente;
  • per un difetto dell'apparecchio.
  In ogni caso verificare se gli alimenti sono scongelati o avariati.

Funzioni supplementari

Attraverso il modo di programmazione potete utilizzare la sicurezza bambini e modificare la luminosità del display.

5°C -18 △ ▼ ◎ * ⬆ ② ③ ④

Attivare il modo di programmazione:

• premere il tasto ^ ④ per circa 5 secondi – il tasto ^ lampeggia – il display visualizza c per la sicurezza bambini.
  Indicazione: il valore rispettivamente da modificare lampeggia.

- Selezionare la funzione desiderata premendo il tasto v/A^2 :

c = sicurezza bambini, h = luminosità oppure

- Adesso selezionare/confermare la funzione premendo breve- mente il tasto ^* ④:

Se si ha c = sicurezza bambini,

premendo il tasto V/A② selezionare
c1 = inserimento sicurezza bambini oppure
c0 = disinserimento sicurezza bambini e confermare mediante il tasto ✕④. La sicurezza bambini è
attivata, quando il simbolo 😊 è acceso.

Se si ha h = luminosità,

premendo il tasto V/2 selezionare

h1 = luminosità minima fino a

h5 = luminosità massima e confermare mediante il tasto ✳④.

Uscire dal modo di programmazione:

- premendo il tasto ON/OFF ③ terminate il modo di programmazione; l'elettronica commuta automaticamente dopo 2 minuti. Il normale funzionamento regolare è riattivato.

Display guasto alla rete "frost-control"

nA acceso nel display significa che nelle ultime ore o negli ultimi giorni la temperatura di congelazione era salita troppo a causa di un guasto alla rete o un'interruzione di corrente.

Premendo il tasto "ALARM" durante l'indicazione na, il display visualizza la temperatura più calda impostatasi durante il guasto alla rete. A seconda dell'aumento della temperatura, o in caso di scongelamento, si dovrà controllare la qualità degli alimenti conservati e decidere sul loro ulteriore utilizzo!

La "temperatura più calda" viene visualizzata per ca. un minuto. Il sistema etettronico indica quindi la reale temperatura nel congelatore. L'indicazione può venire cancellata anzitempo, premendo il tasto "ALARM".

Dotazioni

I ripiani possono essere spostati a seconda delle necessità.

Sollevare la astra di vetro, si are i fori dagli appoggi e infilarla più in alto o più in basso.

3 2 1

Modificare la posizione delle mensole nello sportello

- Sollevare la mensola, estrarla e rimetterla seguendo la successione contraria.

1 2 0 1

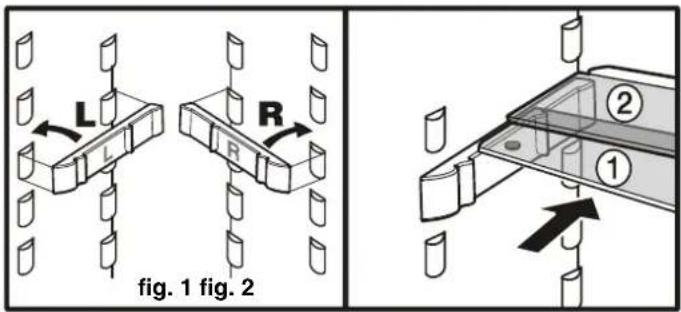

Le mezze lastre di vetro garantiscono spazio ai recipienti alti. Infilare le guide di supporto annesse, fig. 1, sugli appoggi, a destra e a sinistra, all'altezza desiderata.

Inserire le lastre di vetro ①/② come da fig. 2. La lastra di vetro ② con bordo di arresto deve stare dietro! Se si necessita dispazi peri recipienti alti, spingere semplicemente e con cautela la mezza lastra di vetro anteriore sotto alla lastra posteriore, fig. 2.

L R L R fig. 1 fig. 2 ② ①

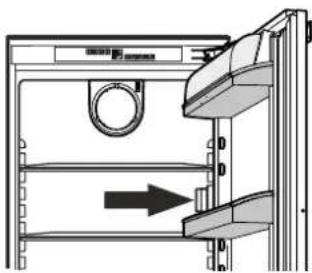

Illuminazione interna LED

L'illuminazione interna si spegne automaticamente dopo 15 minuti se lo sportello rimane aperto.

Se invece l'illuminazione non si accende aprendo brevemente lo sportello, ma il display della temperatura funziona, significa che l'illuminazione è probabilmente difettosa..

L'intensità della luce dell'illuminazione a LED corrisponde alla classe laser 1/1M.

Attenzione

Il diffusore può essere rimosso solo dal Servizio di assistenza tecnica. Se il diffusore viene rimosso, non guardare direttamente l'illuminazione da vicino con lenti ottiche: ne potrebbero derivare lesioni agli occhi.

Raffreddamento

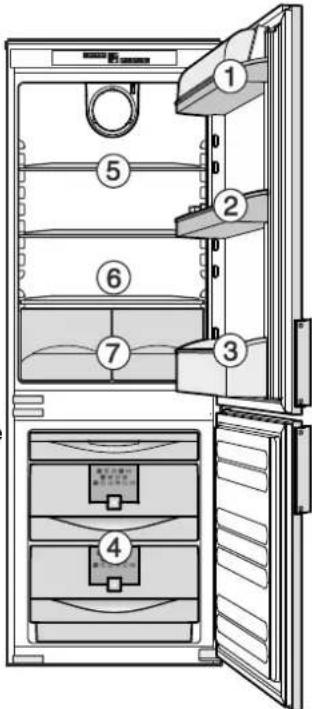

Esempio di sistemazione degli alimenti

① burro, formaggi
② uova
③ bottiglie
④ surgelati, cubetti di ghiaccio
⑤ dolci, cibi precotti, bibite
⑥ carni, salumi, latticini
⑦ frutta, verdura, insalata, aromi

Indicazioni

• Gli alimenti che cedono, ovvero assorbono facilmente odori e sapori ed i liquidi devono sempre essere conservati in recipienti chiusi o coperti; i prodotti ad alta gradazione alcoolica devono essere conservati sempre ben chiusi ed in piedi.
• Frutta, verdura ed insalata possono essere conservati non impacchettati nei cassetti del vano frigorifero.

Con Supercool è possibile portare il vano frigorifero alla massima potenza di raffreddamento. Se ne consiglia l'uso soprattutto quando si desi de ra no raffreddare il più rapidamente possibile grandi quantità di alimenti.

Inserimento

Premere brevemente il tasto SuperCool, si accende il diodo corrispondente. La temperatura del frigorifero si abbassa fino al valore più basso.

* ↑ 5° -18

Tuttavia, dopo ca. 6 ore il sistema elettronico commuta automaticamente sul funzionamento normale.

Raffreddamento con ventilatore

Se la funzione ventilatore è inserita, nel vano frigorifero si raggiunge una distribuzione omogenea della temperatura.

Consigliabile:

• con temperature ambiente elevate (da ca. 33 °C),
• con forte umidità (come p. es. nei giorni estivi).

Inserimento

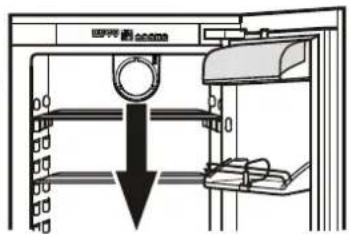

Disinserimento

I prodotti alimentari freschi devono essere congelati integralmente il più presto possibile, per contro i surgelati già conservati devono

ricevere una „riserva di freddo“. Ciò è possibile grazie al dispositivo Superfrost.

Nel giro di 24 ore è possibile con- gelare solo la quantità di alimenti freschi indicata sulla targhetta dati, al punto „Capacità di congela zione“

Attivando la funzione Superfrost, la temperatura del vano congelatore scende al valore minimo raggiungibile. In tal modo gli alimenti si congelano velocemente, mantenendo la qualità.

• Premere il tasto Superfrost④
• Attendere per 24 ore.
• Introdurre gli alimenti freschi.
• Il dispositivo automatico Superfrost si disinserisce automaticamente dopo 65 ore di funzionamento.

Non è necessario inserire Superfrost:

• quando si introducono prodotti già congelati,
• se si introducono fino a ca. 2 kg di alimenti freschi al giorno.

Indicazioni per la congelazione

- Preparare gli alimenti sempre a porzioni. Per consentire una rapida congelazione integrale non superare le seguenti quantità per confezione:

frutta, verdura fino ad 1 kg, carne fino a 2,5 kg

• Come materiale per confezionare si adattano i sacchetti da congelazione normalmente reperibili in commercio, contenitori riutilizzabili di plastica, metallo ed alluminio.
• Evitare che i prodotti da congelare vengano a contatto con quelli già surgelati. Introdurre sempre confezioni asciutte per evitare che più confezioni, congelandosi, formino un unico blocco.
• Evidenziare sempre sulle confezioni la data ed il contenuto, non superare la data di conservazione consigliata per i surgelati.
• Non congelare bottiglie o lattine con bevande contenenti acido carbonico. Queste potrebbero esplodere.
• Per scongelare, prelevare solo il quantitativo veramente necessario. Cuocere il più rapidamente possibile gli alimenti scongelati.

I surgelati possono essere scongelati nei modi seguenti:

• nel forno ad aria calda
• nel forno a microonde
• a temperatura ambiente
• in frigorifero.

Preparazione dei cubetti di ghiaccio

• Riempire d'acqua la bacinella del ghiaccio.
• Sistemare la bacinella del ghiaccio nell'apparecchio e lasciare ghiacciare.
• I cubetti dighi accio sistaccano faci mente dalla bacinella, tenendola sotto l'acqua corrente o torcendola.

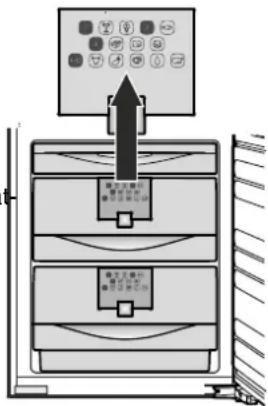

Piano di congelazione

Il piano di congelazione indica i surgelati in simboli e la data di scadenza degli alimenti in mesi.

I singoli tempi di conservazione dipendono dalla qualità degli ali menti, dal trattamento precedente la congelazione e dalle personali esigenze qualitative.

Per alimenti con maggiore contenuto di grasso valgono i valori inferiori.

Vassoio di surgelazione

Mediante il vassoio di surgelazione è possibile congelare accuratamente frutta (p.es. bacche, frutta a pezzi), erbe e verdura per contorni o per decorazione.

Distribuire i prodotti da congelare sul vassoio di surgelazione (i frutti non devono toccarsi e devono mantenere la loro forma originaria), farli congelare per 10-12 ore, metterli in un sacchetto o in un contenitore e riporli poi in un cassetto.

Il vano frigorifero si scongela automaticamente. L'acqua di sbrinamento evapora grazie al calore sviluppato dal compressore.

Si deve unicamente fare attenzione che l'acqua di sbrinamento possa fluire liberamente attraverso il foro di scarico, posto sulla parete posteriore, sopra i cassetti per la verdura.

Dopo un funzionamento prolungato, sulle pareti del vano congelatore si forma uno strato di brina o di ghiaccio. Questo fa aumentare il consumo energetico. Sbrinare l'apparecchio pertanto ad intervalli regolari.

- Disinserire l'apparecchio per sbrinarlo. Estrarre la spina o premere il tasto di avvio/arresto ③ per il congelatore, il display della temperatura si spegne.

5°C -18 △ ▽ ◎ * ⬆ ③

• Togliere i cassetti e le lastre di vetro.
• Avvolgere i surgelati nella carta o in coperte e conservarli in luogo fresco.
• Per accelerare lo sbrinamento, posare un recipiente con acqua calda sul fondo del vano interno.
• Lasciare aperto lo sportello durante il processo di sbrinamento. Raccogliere l'acqua di sbrinamento restante con un panno e pulire infine l'apparecchio.

Non utilizzare dispositivi meccanici o altri artefatti per lo sbrina mento oltre a quelli raccomandati dal costrut tore.

Pulizia

Disinserire in ogni caso l'apparecchio prima di procedere alla sua pulizia. Estrarre la spina oppure staccare o svitare i fusibili inseriti a monte.

• Pulire l'interno e le parti in dotazione con acqua tiepida, alla quale è stata aggiunta un piccola dose di detergente. Non impiegare assolutamente detergenti o soluzioni abrasive o acide.
• Aver cura che durante la pulizia l'acqua non penetri nelle griglie di aerazione o nelle parti elettriche.
• Pulire il tutto con un panno.
• Non togliere o danneggiare la targhetta dati sulla parte interna dell'apparecchio - importante per il Servizio di Assistenza Tecnica.
• Pulire spesso il foro della canaletta di scarico servendosi di un oggetto sottile, p.es. un bastoncino di ovatta o simili.

Non usare umidificatori! Pericolo per l'incolumità di cose e persone.

Guasti

I guasti seguenti possono venire eliminati, semplicemente controllandone le possibili cause.

• L'apparecchio non funziona:
- controllare se l'apparecchio è stato inserito correttamente,
– se la spina è regolarmente inserita nella presa,
- se i fusibili della presa sono in ordine.
- Rumori troppo forti: controllare se
- l'apparecchio è stato posizionato saldamente sul pavimento,
- il compressore in esercizio fa vibrare i mobili o le suppellettili adiacenti. Si noti che non sono del tutto evitabili i rumori prodotti dal circuito raffreddante.
- La temperatura non è sufficientemente bassa, controllare
- la regolazione in base al capitolo "Impostare la tempera tura", e se è stato impostato il giusto valore;
- se sono state eventualmente introdotte quantità troppo grandi di alimenti freschi;
- se il termometro introdotto separatamente indica il valore giusto.
- l'aerazione è sufficiente?
- l'apparecchio è troppo vicino ad una fonte di calore?
- Sulle superfici interne l'apparecchio è caldo in certi punti
- Questo è perfettamente in ordine. Questo calore è necessario per il funzionamento normale dell'appa-recchio.

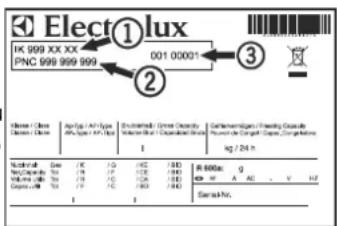

Se non è data nessuna delle cause sopra descritte, se non è stato possibile eliminare da soli i guasti, mettersi in contatto con il Centro di Assistenza Tecnica più vicino. Comunicare il modello ①, PNC ② ed il numero dell'apparecchio ③.

La posizione della targhetta dati è indicata nel capitolo Descrizione dell'apparecchio.

Elect①lux HK 999 XX XX PNC 999 999 999 001 00001 ② 3 Name / Class Citation Type Agr. Type / API Type AP, Apex / API Type Diamine/Albix / Diamine/Albix Molecular / Molecular / Molecular/Albix I Confluent/Albix / Fibrinyl Chloride Protein / Protein / Compound / Compound kg / 24 h Nucleus: Gas / K / O / H2 / H3 Nucleus number / N / O / H2 / H3 Volume: 100 M / N / O / H2 / H3 Capacity: 100 M / N / O / H2 / H3 R 6000x g M A A O , V H2 Sensitiviv.

Mettere fuori servizio

Se il congelatore viene messo fuori servizio per lungo tempo: disinserire l'apparecchio. Estrarre la spina o svitare/disinserire i fusibili preinseriti. Pulire l'apparecchio lasciando lo sportello aperto per evitare la formazione di odori sgradevoli.

L'apparecchio risponde alle norme di sicurezza pertinenti e alle direttive CE 2004/108/CE e 2006/95/CE.

La casa costruttrice lavora continuamente al miglioramento di tutti i tipi e modelli. Contiamo pertanto sulla comprensione dell'utente per le modifiche tecniche che ci riserviamo di apportare alla forma e alle dotazioni dell'apparecchio.

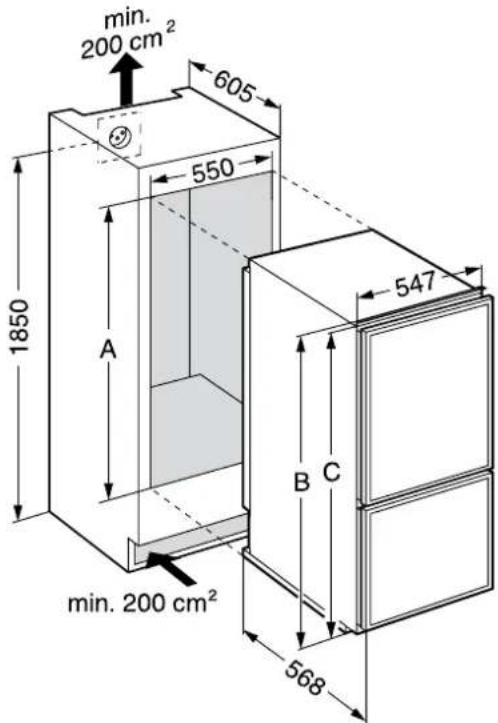

Dimensioni d'incasso (mm)

A B C SMS 12/6 1524 1523 1514 SMS 14/6 1778 1777 1768

min. 200 cm² 605 550 1850 A min. 200 cm² 547 B C 568

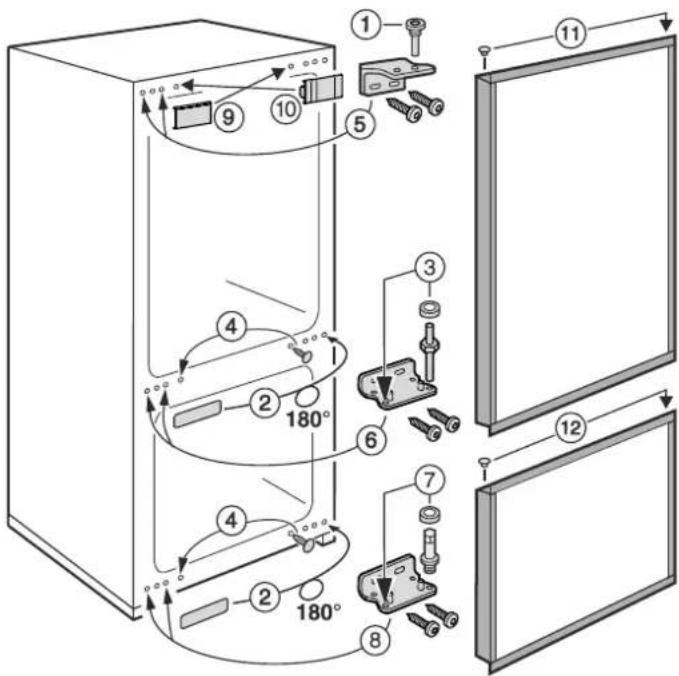

Modificare l'incernieratura sportello

• Svitare il perno ①.
• Inclinare lo sportello in avanti e sollevarlo.
• Spostare il tappo (1).
• Togliere la copertura ⑩.
• Svitare il supporto cerniera ⑤.
• Spostare sul lato opposto l'elemento di copertura ⑨.
• Svitare il supporto cerniera⑥, inclinare lo sportello inferiore in avanti e sollevarlo.
• Spostare il tappo ⑫.
• Infilare il perno della cerniera ③ nel foro di fissaggio libero.
• Svitare il supporto cerniera ⑧.
• Infilare il perno della cerniera ⑦ nel foro di fissaggio libero.
• Togliere le coperture ② ed applicarle sul lato opposto.
• Togliere i tappi ④ ed applicarle sul lato opposto.
• Fissare il supporto cerniera ⑧ sul lato opposto.
• Appendere lo sportello inferiore nel cantonale cerniera ^8 e chiudere.
• Fissare il supporto cerniera ⑥ sul lato opposto.
• Fissare il supporto cerniera ⑤ sul lato opposto.
• Agganciare la copertura ⑩ negli appositi incastri.
• Appendere lo sportello superiore nel cantonale cerniera ⑥ e chiudere.
• Avvitare il perno ①.

Montaggio dei pannelli decorativi

Misure pannelli decorativi EK 260

Altezza Larghezza Spessore max. Parte frigorifero 845 mm 535 mm 4 mm Parte congelatore 598 mm 535 mm 4 mm

Misure pannelli decorativi EK 320

Altezza Larghezza Spessore max. Parte frigorifero 1099 mm 535 mm 4 mm Parte congelatore 598 mm 535 mm 4 mm

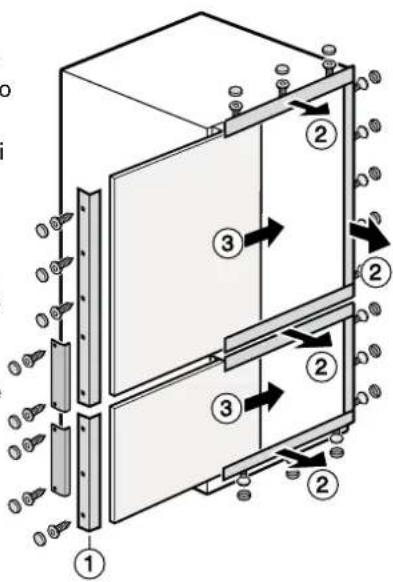

Montaggio

• Smontare l'impugnatura.
• Svitare il telajo decorativo ①.
• Allentare i telai decorativi ② e spingerli in avanti.
• Infilare il pannello decorativo ③.
• Avvitare i telai ① con impugnatura o listello impugnatura.
• Spingere indietro tutti i telai decorativi e fissare definitivamente.

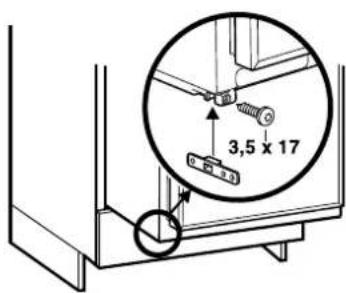

Incasso nel mobile da cucina

• Infilare il pezzo di fissaggio nella guida sul fondo dalla parte dell'impugnatura, a sinistra o a destra a seconda della posizione di quest'ultima. Fissare saldamente con la vite 3,5 x 17.
• Spingere l'apparecchio nella nicchia.

3,5 x 17

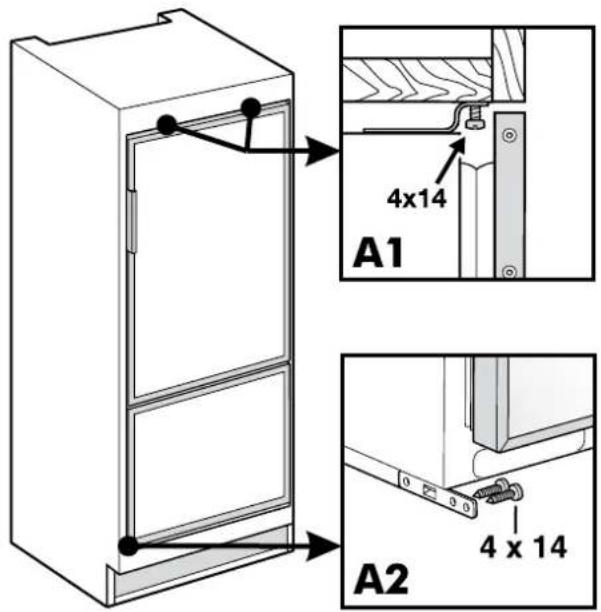

Fissaggio nel mobile di cucina

Avvitare/fissare l'apparecchio nella nicchia

• in alto attraverso la lamierina di fissaggio (A1),
• in basso attraverso il pezzo di fissaggio (A2).

4x14 A1 4 x 14 A2

Disposal notes
