Gerätebeschreibung

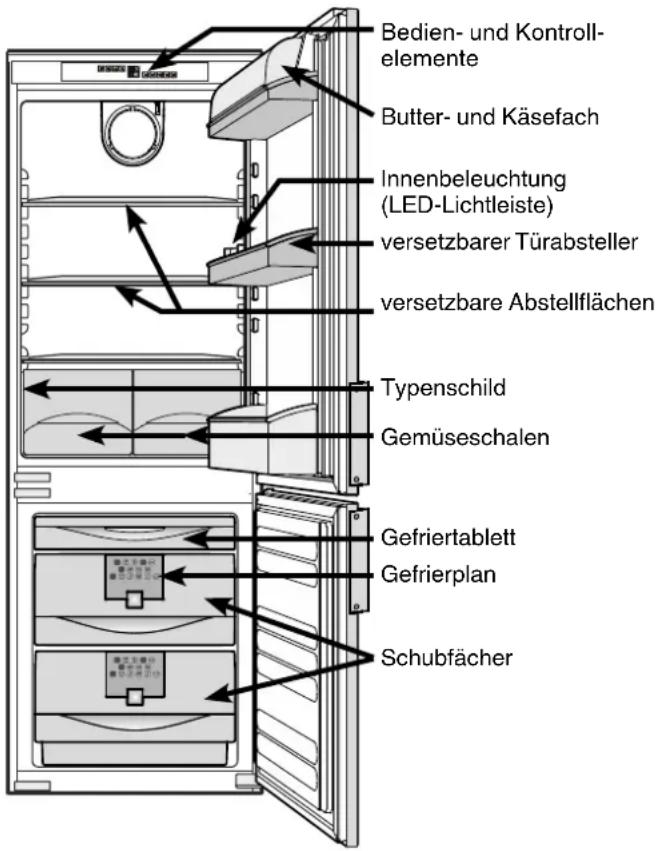

Bedien- und Kontrollelemente Butter- und Käsefach Innenbeleuchtung (LED-Lichtleiste) versetzbarer Türabsteller versetzbare Abstellflächen Typenschild Gemüseschalen Gefriertablett Gefrierplan Schubfächer

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlüften.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollten nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Speiseeis, besonders Wassereis oder Eiswürfel, nach dem Entnehmen nicht sofort und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".

• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.

• Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.

• Keine elektrischen Geräte innerhalb des Gerätes benutzen.
• Die LED-Lichtleiste im Gerät dient der Beleuchtung des Geräteinnenraumes. Sie ist nicht zur Raumbeleuchtung geeignet.

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z. B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäusern, Hotels, Motels und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffen und Produkten. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Aufstellen

• Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittelfüllmenge R 600a ein Volumen von 1 m ^3 auf-
  weisen, damit im Falle einer Leckage des Kältemittelkreislaufes kein zündfähiges Gas-Luft-Gemisch im Aufstellungsraum des Gerätes entstehen kann. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.
• Das Gerät nur in eingebautem Zustand betreiben.
• Lüftungsöffnungen bzw. -gitter nicht abdecken.

Die Klima klass e gibt an, bei welcher Raum-temperatur das Gerät betrieben werden darf, um die volle Kälteleistung zu erreichen

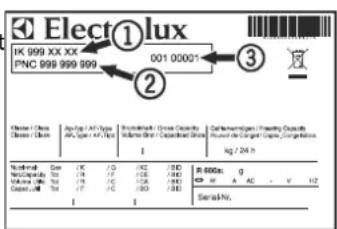

Die Klimaklasse ist am Typenschild aufgedruckt.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Klimaklasse

Raumtemperatur

SN +10 °C bis +32 °C

N +16 °C bis +32 °C

ST +16 °C bis +38 °C

T +16 °C bis +43 °C

SN-ST +10 °C bis +38 °C

SN-T +10 °C bis +43 °C

Das Gerät nicht außerhalb der angegebenen Raumtemperaturen betreiben!

Elektrischer Anschluss

Das Gerät nur mit Wechselstrom betreiben.

Die zulässige Spannung und Frequenz ist am Typenschild aufgedruckt. Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Die Steckdose muss vorschriftsmäßig geerdet und elektrisch abgesichert sein.

Der Auslösestrom der Sicherung muss zwischen 10 A und 16 A liegen.

Die Steckdose darf sich nicht hinter dem Gerät befinden und muss leicht erreichbar sein.

Das Gerät nicht über Verlängerungskabel oder Verteilersteckdosen anschließen.

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden. Beschädigungsgefahr für die Elektronik!

Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.
• Ventilatorluftschlitze immer frei halten.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur.
• Gerät möglichst kurz öffnen.
• Lebensmittel sortiert einordnen.
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.
• Tiefkühlgut im Kühlraum auftauen.

Gefrierteil

- Wenn im Gerät eine dicke Reifschicht ist: Gerät abtauen.

Bedien- und Kontrollelemente

⑦ Temperaturanzeige
⑧ Temperatureinstelltasten
⑨ Ein/Austaste
⑩ Taste * (Mit * schalten Sie das Kühlteil auf höchste Abkühlleistung)

Gefrierteil

① Temperaturanzeige
② Temperatureinstelltasten
③ Ein/Austaste
④ Superfrost-Taste
⑤ Alarm-Austaste
⑥ Kindersicherung ist aktiv

Gerät ein- und ausschalten

Es empfiehlt sich das Gerät vor Inbetriebnahme innen zu reinigen (Näheres unter "Reinigen").

Einschalten: Ein/Austasten (links für Kühlte® , rechts für Gefrierteil③ ) drücken, so dass die Temperaturanzeigen leuchten/blinken.

Ausschalten: Ein/Austasten ca. zwei Sekunden lang drücken, so dass die Temperaturanzeige erlischt.

Hinweis

Wird das Gefrierteil ausgeschaltet, ist das ganze Gerät außer Betrieb.

Temperatur einstellen

Jeweils die V-Einstelltaste drücken, links für Kühlteil ⑧ , rechts für Gefrierteil ② .

Temperatur erhöhen/wärmer

Jeweils die △-Einstelltaste drücken.

• Beim ersten Tastendruck beginnt die Anzeige zu blinken.
• Durch weiteres Drücken die Temperatureinstellung verändern.
• Ca. 5 sec nach dem letzten Tastendruck schaltet die Elektronik automatisch um und die tatsächliche Temperatur wird angezeigt.
• Die Temperatur ist einstellbar im

Kühlteil: von 11 °C bis 2 °C, im

Gefrierteil: von -16 °C bis -26 °C.

Temperaturanzeige

Im Normalbetrieb werden die mittlere Kühlraumtemperatur⑦ und die wärmste Gefrierguttemperatur ① angezeigt.

Bei Inbetriebnahme und warmem Gerät werden so lange Striche angezeigt, bis eine Temperatur des Anzeigebereichs erreicht ist (19° bis 0 °C im Kühlteil, unter 0 °C im Gefrierteil).

Sollte in der Anzeige ein F1 bis F5 erscheinen, so liegt ein Fehler am Gerät vor. Wenden Sie sich dann bitte an Ihren Kundendienst und teilen Sie diese Anzeige mit.

Tonwarner

Das Gerät ist mit einer Alarmfunktion ausgestattet.

Alarm - Gefrierteiltemperatur zu hoch:

Der Tonwarner ertönt wenn es im Gefrierraum nicht kalt genug ist. Gleichzeitig blinkt die Temperaturanzeige;

Der Ton verstummt durch Drücken der Taste

Die Temperaturanzeige blinkt so lange weiter, bis der Alarmzustand beendet ist.

Dieser Fall kann eintreten;

• wenn bei länger göffneter Gefrierteiltür warme Raumluft einströmt;
• nach einem längeren Stromausfall;
• bei einem Defekt des Gerätes.

Prüfen Sie in allen Fällen ob Lebensmittel aufgetaut oder verdorben sind.

Zusatzfunktionen

Über den Einstellmodus können Sie die Kindersicherung nutzen und die Leuchtkraft der Anzeige verändern.

5°C -18 ② ③ ④

Einstellmodus aktivieren:

• Taste ^ ④ ca. 5 sec drücken - die Taste ^ blinkt - das Display zeigt c für Kindersicherung.
  Hinweis: Der jeweilige zu verändernde Wert blinkt.
• Durch Drücken der V/ -Taste ② die gewünschte Funktion auswählen:

c = Kindersicherung, h = Leuchtkraft oder

• Jetzt durch kurzes Drücken der Taste ^4 die Funktion anwählen/bestätigen:

  Bei c = Kindersicherung

durch Drücken der V/A Taste ②

c1 = Kindersicherung ein oder

c0 = Kindersicherung aus wählen und mit der Taste

^* ④ bestätigen. Bei leuchtendem Symbol 😊 ist die Kindersicherung aktiv.

>Bei h = Leuchtkraft

durch Drücken der v/Aaste②
h1= minimale bis
h5 = maximale Leuchtkraft wählen und mit Taste
*④ bestätigen.

Einstellmodus verlassen:

- Durch Drücken der On/Off-Taste ③ beenden Sie den Einstellmodus; nach 2 min. schaltet die Elektronik automatisch um. Der normale Regelbetrieb ist wieder aktiv.

Netzausfall "frost-control" Anzeige

Leuchtet in der Anzeige ein nA, dann bedeutet das: Die Gefriertemperatur war durch einen Netzausfall, eine Stromunterbrechung während der letzten Stunden oder Tage, zu hoch angestiegen.

Wenn Sie während der nA-Anzeige die "ALARM" Taste drücken, erscheint in der Anzeige die wärmste Temperatur die sich während des Netzausfalls einstellte. Je nach Erwärmung oder sogar Auftauung sollten Sie die Qualität der Lebensmittel prüfen und die weitere Verwendung entscheiden!

Diese wärmste Temperatur wird ca. eine Minute angezeigt. Danach zeigt die Elektronik wieder die tatsächlich vorhandene Gefriertemperatur an. Durch wiederholtes Drücken der "ALARM" Taste wird die Anzeige vorzeitig gelöscht.

Ausstattung

Die Abstellflächen sind je nach Kühlguthöhe versetzbar.

Glasplatte anheben, Aussparung über Auflage ziehen und höher oder tiefer einsetzen.

3 2 1

Türabsteller versetzen

- Absteller senkrecht nach oben heben, nach vorne herausnehmen und in anderer Höhe in umgekehrter Reihenfolge wieder einsetzen.

1 2 0 1

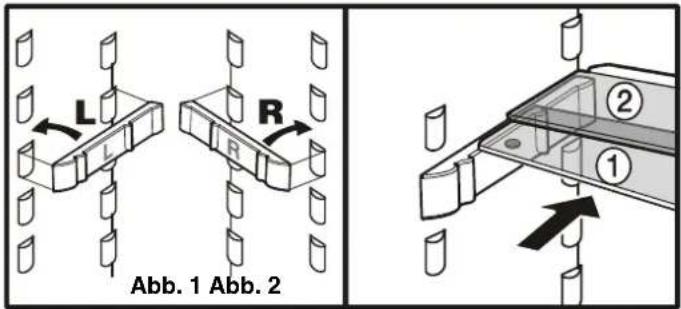

Platz für hohe Gefäße ermöglichen die halben Glasplatten. Beiliegende Auflageschienen, Abb. 1, in gewünschter Höhe rechts und links auf die Auflagenoppen aufstecken.

Die Glasplatten ①/② nach Abb. 2 einschieben. Die Glasplatte ② mit Anschlagrand muss hinten liegen! Wenn Sie Platz für hohe Gefäße benötigen, dann einfach die vordere halbe Glasplatte vorsichtig unter die hintere Platte schieben, Abb. 2.

L R Abb. 1 Abb. 2 ② ①

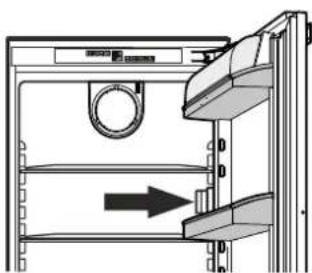

LED-Innenbeleuchtung

Die Innenbeleuchtung schaltet sich nach ca. 15 Minuten geöffneter Tür automatisch aus.

Leuchtet sie bei kurz geöffneter Tür nicht, jedoch die Temperaturanzeige, ist sie evtl. defekt.

Die Lichtintensität der LED-Beleuchtung entspricht der Laserklasse 1/1M.

Die Lichtabdeckung darf nur vom Kundendienst entfernt werden. Wenn die Abdeckung entfernt wird, nicht mit optischen Linsen aus unmittelbarer Nähe direkt in die Beleuchtung blicken. Die Augen können dabei geschädigt werden.

Kühlen

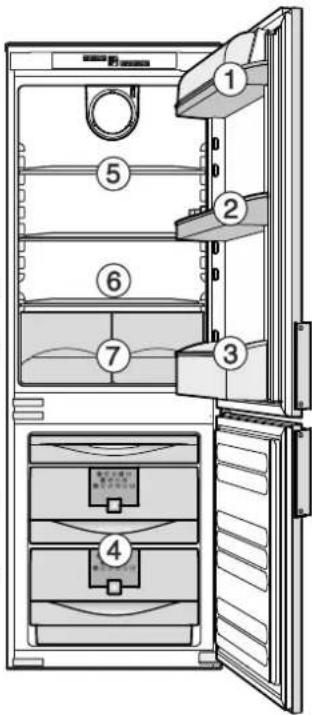

Einordnungsbeispiel

① Butter, Käse
② Eier
③ Flaschen
④ Tiefkühlkost, Eiswürfel
⑤ Backwaren, fertige Speisen, Getränke
⑥ Fleisch, Wurst, Molkereiprodukte
⑦ Obst, Gemüse, Salate, frische Kräuter

Hinweis

• Lebensmittel, die leicht Geruch oder Geschmack abgeben oder annehmen, so wie Flüssigkeiten, immer in geschlossenen Gefäßen oder abgedeckt aufbewahren; hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
• Obst, Gemüse, Salate können unverpackt in den Schubfächern gelagert werden.

Mit ✝chalten Sie das Kühlteil auf höchste Abkühlleistung. Es empfiehlt sich besonders, wenn Sie große Mengen von Lebensmitteln schnellstmöglich abkühlen möchten.

Einschalten

Taste ✱ kurz drücken, so dass die dazugehörende LED leuchtet. Die Kühltemperatur sinkt auf den kältesten Wert.

* ↑ 5 °C -18

Nach 6 Stunden schaltet die Elektronik automatisch in den Normalbetrieb zurück.

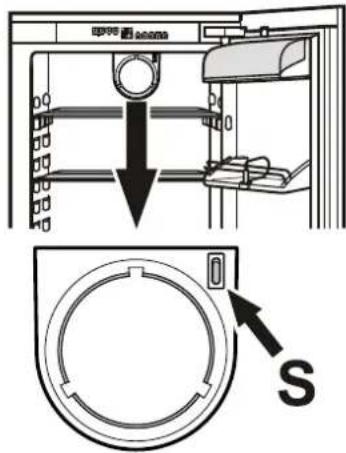

Kühlen mit Ventilator

Bei eingeschalteter Ventilatorfunktion wird im Kühlteil eine gleichmäßige Temperaturverteilung erreicht.

Es ist empfehlenswert:

• bei hoher Raumtemperatur (ab ca. 33 °C),
• bei hoher Luftfeuchtigkeit (z. B. an Sommertagen).

Einschalten

Ausschalten

Die frischen Lebensmittel sollen möglichst schnell bis auf den Kern durchgefroren werden und bereits eingelagertes Gefriergut eine „Kältereserve“ erhalten. Das ermöglicht die Superfrost-Einrichtung.

Sie können maximal so viel „kg“ frische Lebensmittel innerhalb 24 Std. einfrieren, wie auf dem Typenschild unter „Gefriervermögen“ angegeben ist.

Einfrieren mit Superfrost

Durch Aktivieren der Superfrost-Funktion sinkt die Temperatur im Gefrierteil auf den tiefsten erreichbaren Wert. Lebensmittel werden dadurch schnell durchgefroren und die Qualität bleibt erhalten.

• Superfrost-Taste④ drücken.
  • 24 Stunden warten.
  • Die frischen Lebensmittel einlegen.
  • Die Superfrost-Automatik schaltet den Einfriervorgang automatisch 65 Stunden nach dem Einschalten von Superfrost ab.

Superfrost müssen Sie nicht einschalten

• beim Einlegen bereits gefrorener Ware,
• beim Einfrieren von bis zu ca. 2 kg frischer Lebensmittel täglich.

Hinweise zum Einfrieren

• Lebensmittel, die Sie selbst einfrieren, immer portionsgerecht für Ihren Haushalt abpacken. Damit sie schnell bis zum Kern durchfrieren, sollten folgende Mengen pro Packung nicht überschritten werden: Obst, Gemüse bis zu 1 kg, Fleisch bis zu 2,5 kg.
• Als Verpackungsmaterial eignen sich handelsübliche Gefrierbeutel, wiederverwendbare Kunststoff-, Metall-, und Aluminiumbehälter.
• Frisch einzufrierende Lebensmittel nicht mit bereits gefrorenen Lebensmitteln in Berührung kommen lassen. Packungen immer trocken einlegen, um ein Zusammenfrieren zu vermeiden.
  • Die Packungen immer mit Datum und Inhalt beschriften und die empfohlene Lagerdauer des Gefrierguts nicht überschreiten.
• Flaschen und Dosen mit kohlensäurehaltigen Getränken nicht gefrieren lassen. Sie können sonst platzen.
• Zum Auftauen immer nur so viel entnehmen, wie unmittelbar benötigt wird. Aufgetaute Lebensmittel möglichst schnell zu einem Fertiggericht weiterverarbeiten.

Das Gefriergut können Sie auftauen:

• im Heißluftherd
• im Mikrowellengerät
  – bei Raumtemperatur
• im Kühlschrank.

Eiswürfel bereiten

• Eisschale mit Wasser füllen.
- Eisschale in das Gerät stellen und gefrieren lassen.
• Die Eiswürfel lösen sich aus der Schale durch Verwinden, oder wenn die Eisschale kurz unter fließendes Wasser gehalten wird.

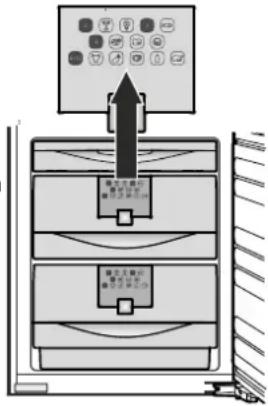

Gefrierplan

Der Gefrierplan gibt symbolisch das Gefriergut mit der Haltbarkeit in Monaten an.

Die einzelnen Lagerzeiten, ob unterer oder oberer Wert gültig ist, hängen von der Qualität der Lebensmittel, von der Vorbehandlung bis zum Einfrieren und den Qualitätsansprüchen des einzelnen Haushaltes ab.

Für fette Lebensmittel gelten die unteren Werte.

Mit dem Gefrier-Tablett können Sie Früchte (z. B. Beerenobst, Obststücke), Kräuter und Gemüse zum Belegen und Garnieren schonend einfrieren.

Gefriergut locker auf dem Gefrier-Tablett verteilen (die Früchte kleben nicht aneinander und bleiben weitgehend in Ihrer Form erhalten). 10 bis 12 Stunden durchfrieren lassen, in Gefrierbeutel oder Behälter umfüllen und in einem Schubfach einlagern.

Der Kühlraum taut automatisch ab. Das Tauwasser verdunstet durch die Kompressorwärme.

Achten Sie lediglich darauf, dass das Tauwasser durch die Abflussöffnung oberhalb der Gemüseschalen unbehindert abfließen kann.

An den Wänden Gefrierraums bildet sich nach längerer Betriebszeit eine Reif- bzw. Eisschicht. Sie erhöht den Energieverbrauch. Deshalb regelmäßig abtauen.

- Zum Abtauen Gerät ausschalten. Netzstecker ziehen oder Gefrierteil-Ein/Austaste ③ drücken, so dass die Temperaturanzeige erlischt.

5°C -18 △ ▼ ◎ * ⬆ ③

• Schubfächer und Glasplatten entnehmen.
- Gefriergut in Papier oder Decken einschlagen und an einem kühlen Ort aufbewahren.
- Zum Beschleunigen des Abtauvorgangs ein Gefäß mit heißem Wasser auf den Boden des Innenraums stellen.
- Gerätetür während des Abtauvorgangs offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

• Innenraum und Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls sand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.
• Achten Sie darauf, dass kein Reinigungswasser in die elektrischer Teile und in das Lüftungsgitter dringt.
• Alles mit einem Tuch gut trocknen.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.
• Die Ablauföffnung im Kühlraum mit einem dünnen Hilfsmittel, z.B. Wattestäbchen oder ähnlichem reinigen.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

Störung

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

• Das Gerät arbeitet nicht,
- Prüfen Sie, ob das Gerät eingeschaltet ist,
- ob der Netzstecker richtig in der Steckdose ist,
– die Sicherung der Steckdose in Ordnung ist.
• Die Geräusche sind zu laut, prüfen Sie, ob
- das Gerät fest auf dem Boden steht,
- nebenstehende Möbel oder Gegenstände vom laufenden Kühlaggregat in Vibrationen gesetzt werden. Beachten Sie, dass Strömungsgeräusche im Kältekreislauf nicht zu vermeiden sind.
• Die Temperatur ist nicht ausreichend tief, prüfen Sie
– die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?
- ob evtl. zu große Mengen frischer Lebensmittel eingelegt wurden;
- ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
– Ist die Entlüftung in Ordnung?
– Ist der Aufstellort zu dicht an einer Wärmequelle?
- Gerät fühlt sich an den Innenflächen teilweise warm an
– Das ist völlig in Ordnung. Die abgegebene Wärme ist für die einwandfreie Funktion des Gerätes erforderlich.

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung ①, PNC ② und Serienummer ③ des Typenschildes mit.

Elect①lux 1K 999 XX XX PNC 999 999 999 001 00001 ② 3 Chester Of Class Class Of Class Apt. Opt. APT Type APT Type + APT Type Bucharest-Brick Type Cigarette Mitar Type - Capacitent Type I Sachwertigkeiten / Finishing Cigarette Rustige des Garant Capacitent, Changanatoren kg / 24 h National Gas : K / G / K2 / K2 Nordafine Gas : N / G / G2 / G2 Volumine MWC : N / G / G2 / G2 Cement, MWC : N / G / G2 / G2 / G2 R 6000x: g W A A C - V H2 Serial No.

Die Position des Typenschildes ist im Kapitel Gerätebeschreibung ersichtlich.

Außer Betrieb setzen

Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzstecker ziehen oder die vorgeschalteten Sicherungen auslösen bzw. herausschrauben. Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung zu vermeiden.

Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

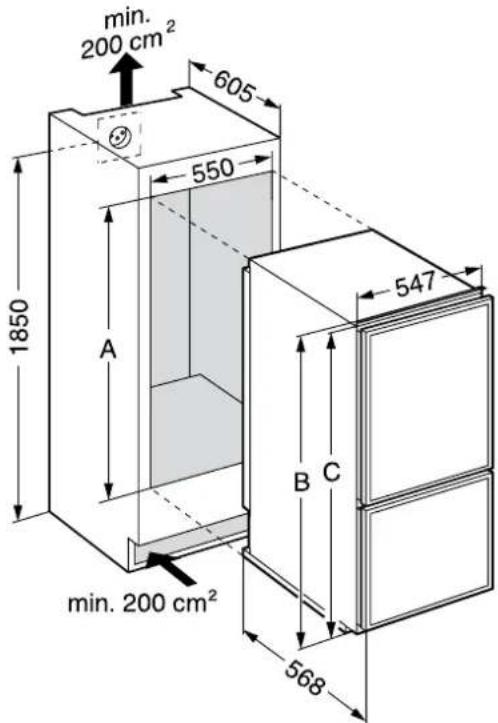

Einbaumaße (mm)

	A	B	C
SMS 12/6	1524	1523	1514
SMS 14/6	1778		1777

min. 200 cm² 605 550 1850 A min. 200 cm² 547 B C 568

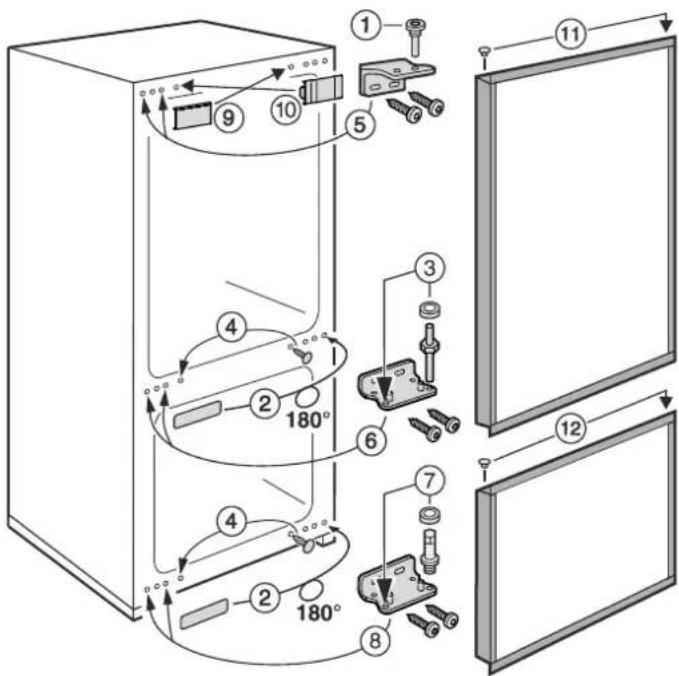

Türanschlag wechseln

• Bolzen ① herausschrauben.
• Tür nach vorn kippen und abheben.
• Stopfen ⑪ umsetzen.
  • Abdeckung ⑩ abnehmen.
  • Scharnierwinkel ⑤ abschrauben.
• Abdeckteil ⑨ auf Gegenseite umsetzen.
• Scharnierwinkel ⑥ abschrauben und untere Tür nach oben abheben.
• Stopfen ⑫ umsetzen.
• Scharnierbolzen ③ heraus- und in danebenliegendes Befestigungsloch einschrauben.
  • Scharnierwinkel ⑧ abschrauben.
• Scharnierbolzen ⑦ heraus- und in danebenliegendes Befestigungsloch einschrauben.
• Abdeckteile ② abnehmen und auf Gegenseite umsetzen.
• Stopfen ④ abheben und auf Gegenseite umsetzen.
  • Scharnierwinkel ⑧ auf der Gegenseite anschrauben.
• Untere Tür in Scharnierwinkel ⑧ einhängen und schließen.
• Scharnierwinkel ⑥ auf der Gegenseite anschrauben.
• Scharnierwinkel ⑤ auf der Gegenseite anschrauben.
  • Abdeckung⑩ aufrasten.
• Obere Tür in Scharnierwinkel ⑥ einhängen und schließen.
  • Bolzen① einschrauben.

Dekorplattenmaße EK 260

Höhe Breite Dicke max. Kühlteil 845 mm 535 mm 4 mm Gefrierteil 598 mm 535 mm 4 mm

Dekorplattenmaße EK 320

Höhe Breite Dicke max. Kühlteil 1099 mm 535 mm 4 mm Gefrierteil 598 mm 535 mm 4 mm

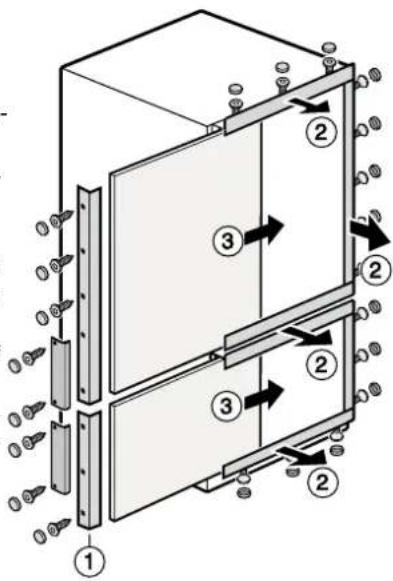

Montage

• Griff abschrauben.
• Dekorrahmen ① abschrauben.
• Dekorrahmen ② nur lockern und nach vorn schieben.
• Dekorplatte ③ zwischen Dekorrahmen und Tür schieben.
• Dekorrahmen ① mit Griff anschrauben.
• Alle Dekorrahmen zurückschieben und festschrauben.

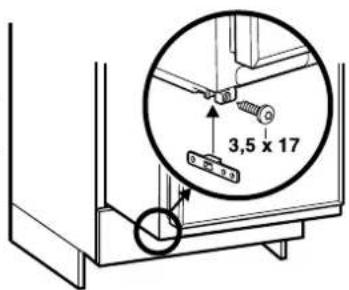

Einbau in den Küchenschrank

• Je nach Griffseite das Befestigungsteil, links oder rechts, griffseitig in die Bodenschiene einschieben. Mit der Schraube 3,5 x 17 festschrauben.
• Gerät in die Nische einschieben.

3,5 x 17

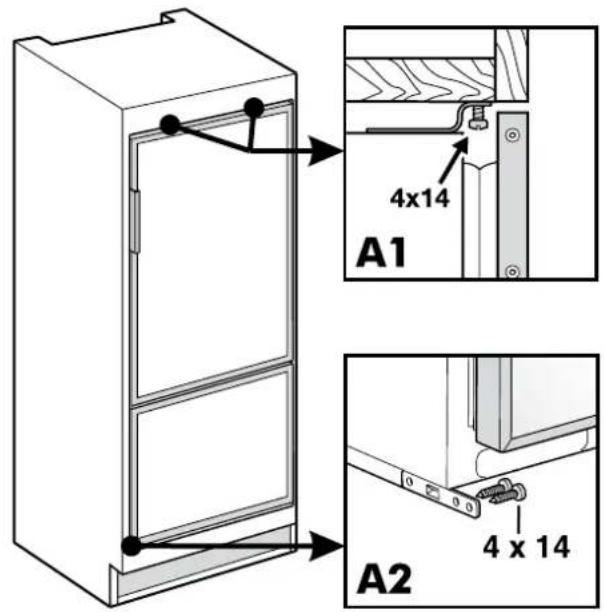

Befestigung im Küchenschrank

Gerät in der Nische befestigen. - oben durch Befestigungsprofil A1, - unten durch Befestigungsteil A2.

4x14 A1 4 x 14 A2

Geflervermögen/Freezing Capacity Pouvoir de Congel/Capac.Congelators kg/24h Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity Geflervermögen/Freezing Capacity
