Caractéristiques techniques	Détails
Socket	LGA 1700
Chipset	Intel Z790
Format	ATX
RAM supportée	DDR5, jusqu'à 128 Go
Slots PCIe	4 x PCIe 5.0
Ports USB	USB 3.2 Gen 2x2, USB 3.2 Gen 2, USB 2.0
Connectivité réseau	Ethernet 10 Gb, Wi-Fi 6E
Audio	SupremeFX, 7.1 canaux
Stockage	5 x M.2, 6 x SATA 6 Gb/s
Utilisation	Idéale pour les gamers et les créateurs de contenu
Maintenance	Vérification régulière des mises à jour du BIOS
Sécurité	Protection contre les surtensions, Secure Boot
Informations générales	Compatible avec les processeurs Intel de 12ème et 13ème génération

FOIRE AUX QUESTIONS - ROG Maximus Z790 Extreme ASUS

Comment installer la carte mère ASUS ROG Maximus Z790 Extreme ?

Pour installer la carte mère, commencez par éteindre votre ordinateur et débrancher tous les câbles. Placez la carte mère dans le boîtier, alignez les trous de montage avec les entretoises, puis fixez-la avec des vis. Installez le processeur, la RAM et le refroidisseur avant de connecter tous les câbles.

Quels types de RAM sont compatibles avec la ASUS ROG Maximus Z790 Extreme ?

La carte mère est compatible avec la RAM DDR5 avec des vitesses allant jusqu'à 6400 MHz (OC). Assurez-vous que la RAM est homologuée pour votre carte mère pour garantir la stabilité.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASUS. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'Del' pendant le démarrage. Utilisez l'outil 'EZ Flash' pour sélectionner le fichier et lancer la mise à jour.

Quels ports USB sont disponibles sur la ASUS ROG Maximus Z790 Extreme ?

La carte mère dispose de plusieurs ports USB, y compris des ports USB 3.2 Gen 2 Type-A et Type-C, ainsi que des ports USB 2.0. Vérifiez le manuel pour une liste complète des ports et de leurs emplacements.

Comment configurer le SLI ou le CrossFire avec cette carte mère ?

Pour configurer SLI ou CrossFire, installez deux cartes graphiques compatibles dans les slots PCIe appropriés, puis connectez-les avec un pont SLI ou CrossFire. Accédez au logiciel NVIDIA ou AMD pour activer la technologie multi-GPU.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que tous les câbles d'alimentation sont correctement connectés. Assurez-vous que le bouton d'alimentation du boîtier est fonctionnel. Si le problème persiste, retirez tous les composants non essentiels et vérifiez si la carte mère s'allume seule.

Comment résoudre des problèmes de surchauffe avec la ASUS ROG Maximus Z790 Extreme ?

Assurez-vous que le refroidisseur du processeur est correctement installé et que la pâte thermique est appliquée. Vérifiez que le boîtier a une circulation d'air adéquate et que les ventilateurs fonctionnent correctement. Utilisez des logiciels de surveillance pour vérifier les températures.

La carte mère prend-elle en charge le Wi-Fi et le Bluetooth ?

Oui, la ASUS ROG Maximus Z790 Extreme est équipée de fonctionnalités Wi-Fi 6E et Bluetooth 5.2 intégrées. Assurez-vous que les pilotes sont installés pour utiliser ces fonctionnalités.

Comment réinitialiser le BIOS de la carte mère ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez la pile de la carte mère pendant quelques minutes, puis remettez-la en place. Vous pouvez également utiliser le jumper de réinitialisation du BIOS, si disponible, selon le manuel.

Quelle est la garantie de la ASUS ROG Maximus Z790 Extreme ?

La carte mère est généralement couverte par une garantie limitée de 3 ans. Vérifiez les conditions spécifiques sur le site d'ASUS ou dans la documentation d'achat.

MODE D'EMPLOI ROG Maximus Z790 Extreme ASUS

Copyright © 2022 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matières

Consignes de sécurité......v

À propos de ce manuel ......vi

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME......vii

Connecteurs avec bande passante partagée ....xiii

Contenu de la boîte....xiv

Chapitre 1 : Introduction au produit

1.1 Avant de commencer 1-1

1.2 Schéma de la carte mère.... 1-2

Chapitre 2 : Procédures d'installation de base

2.1 Monter votre ordinateur.... 2-1

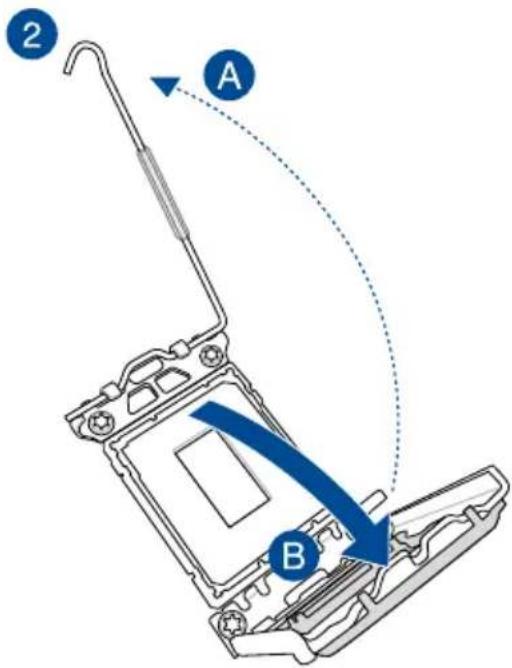

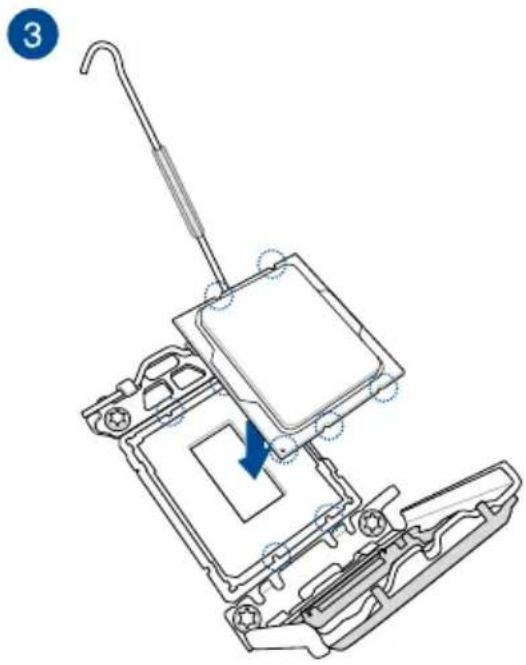

2.1.1 Installer le processeur....2-1

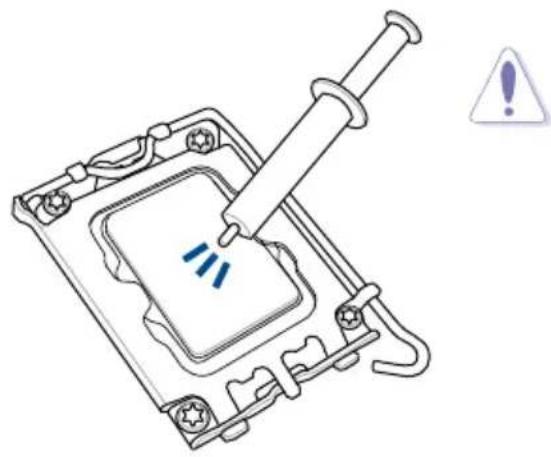

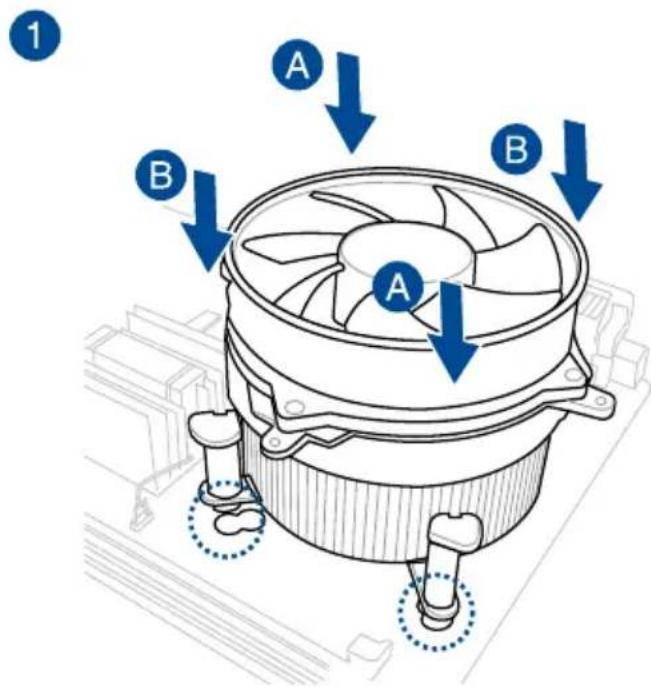

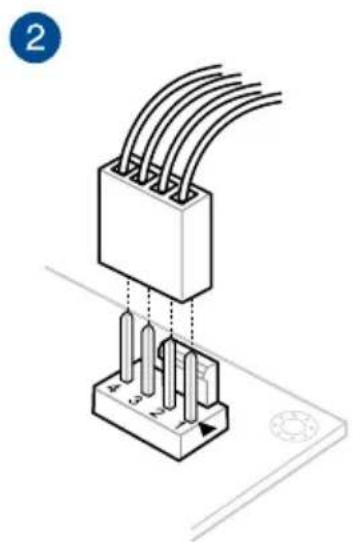

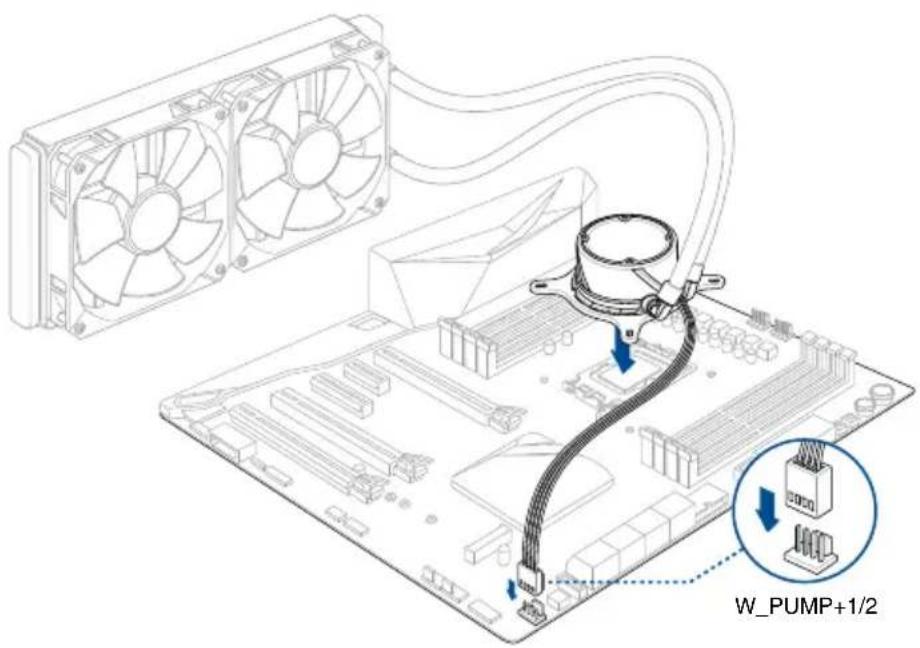

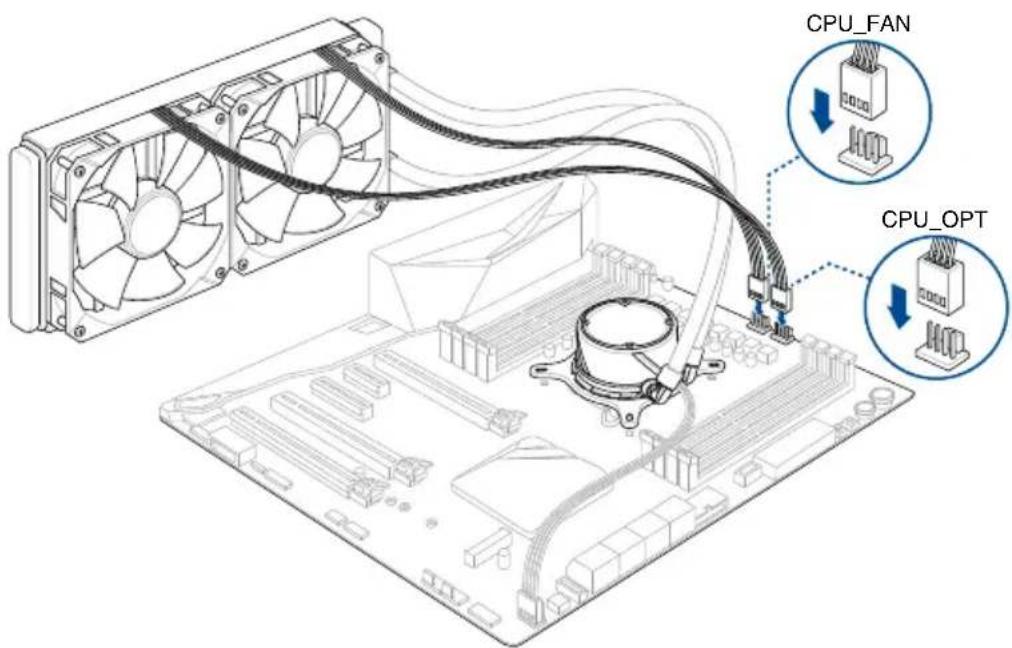

2.1.2 Installer le système de refroidissement....2-3

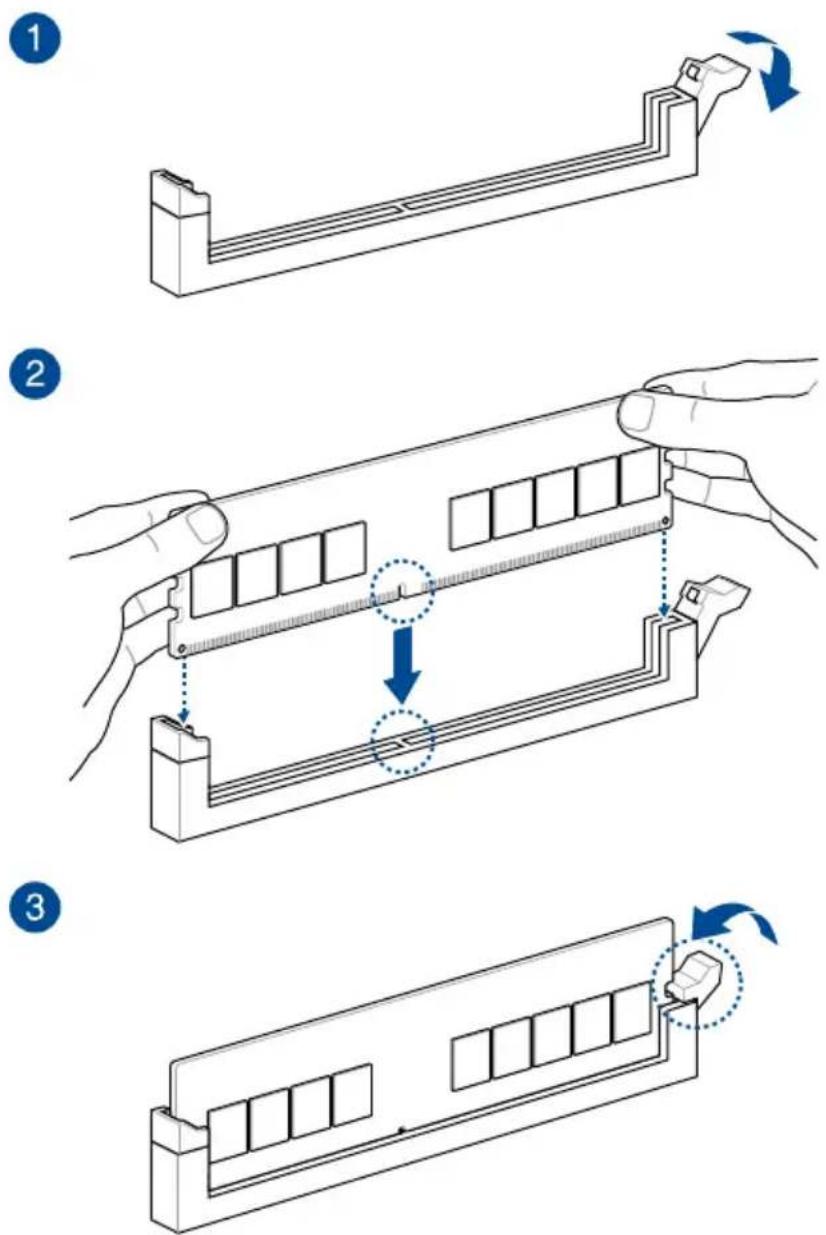

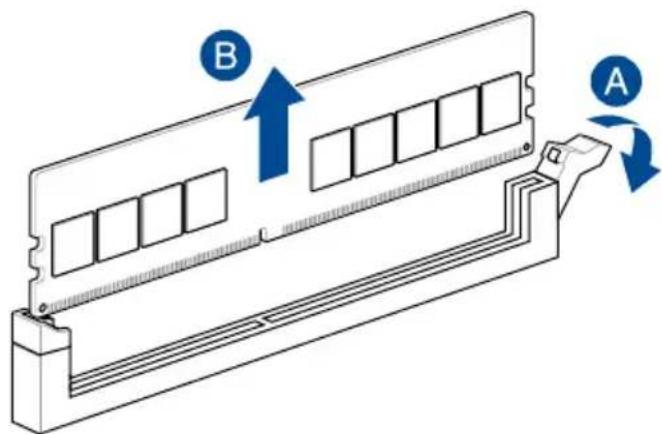

2.1.3 Installer un module de mémoire 2-6

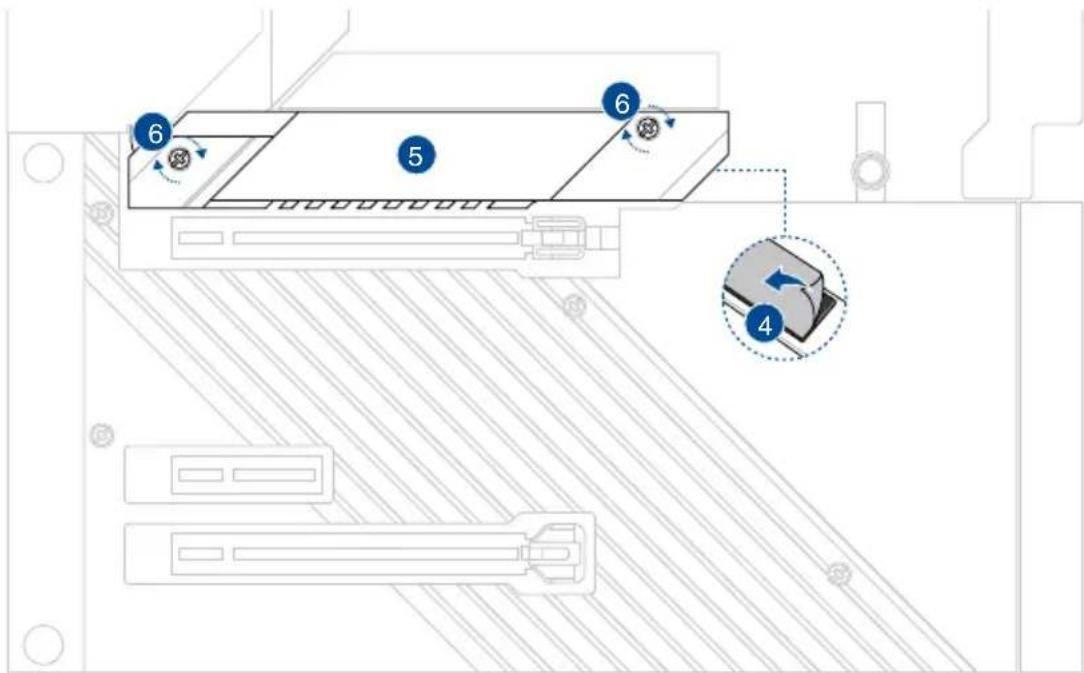

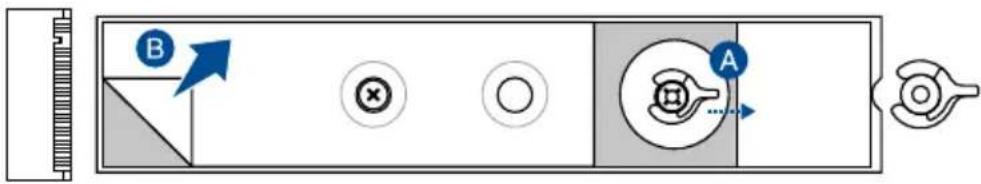

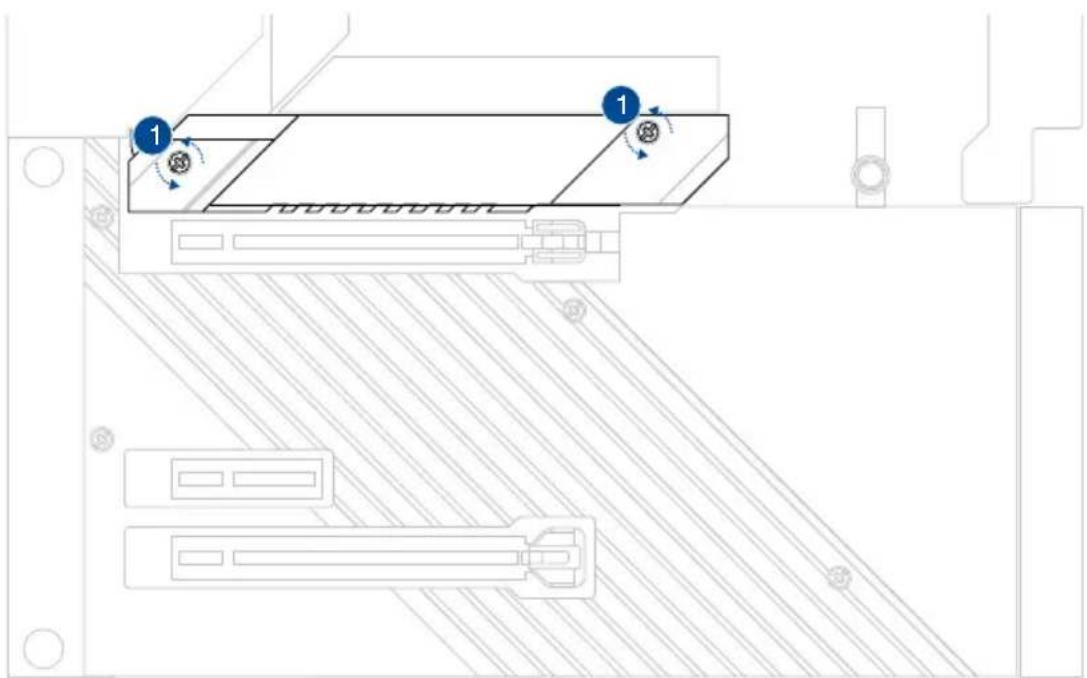

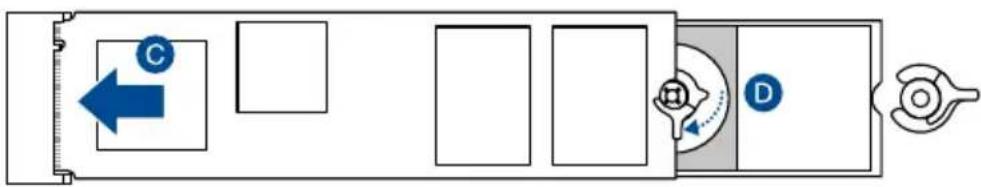

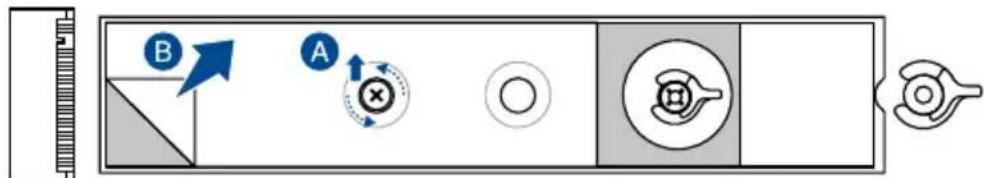

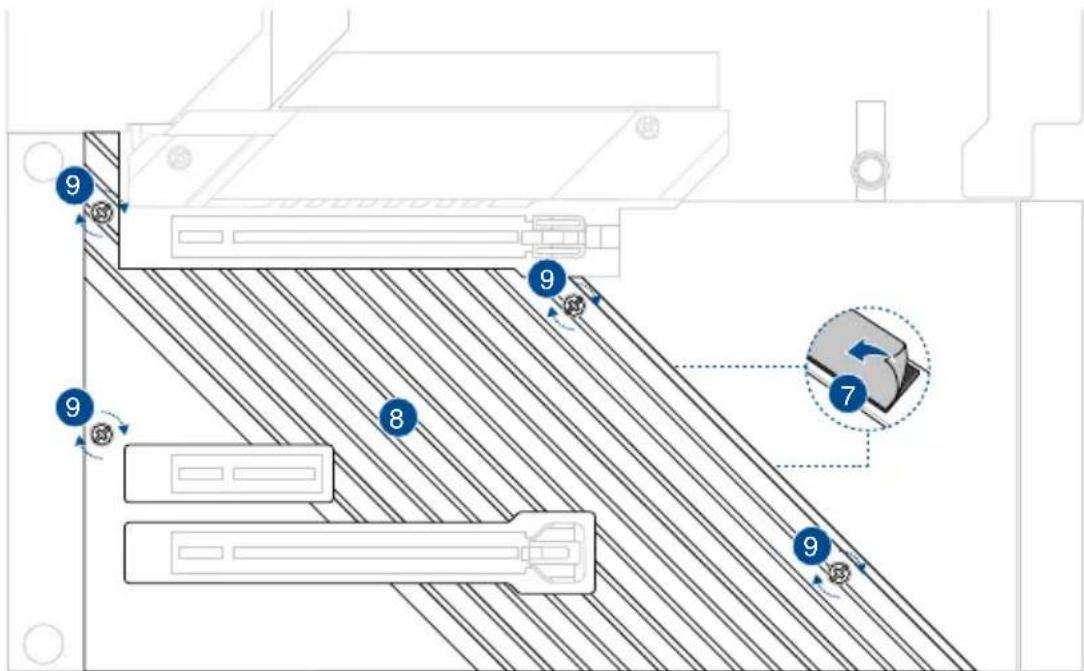

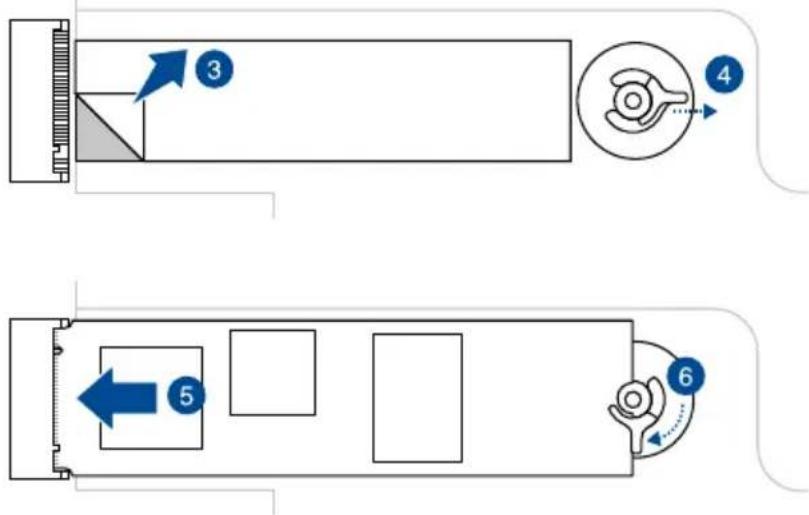

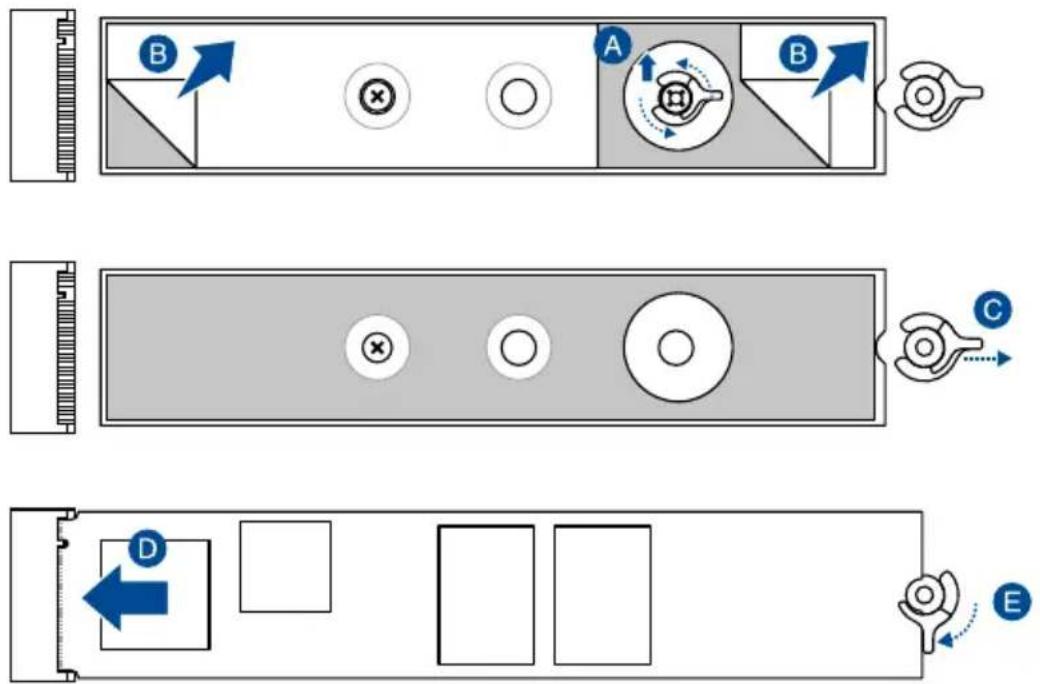

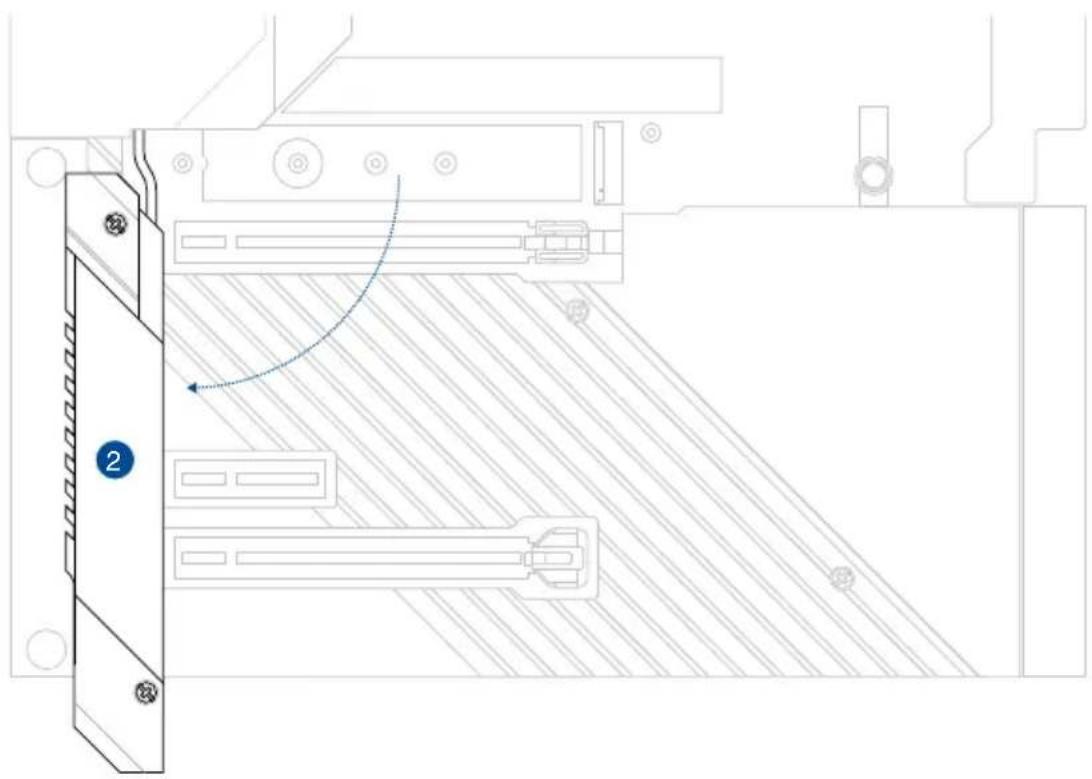

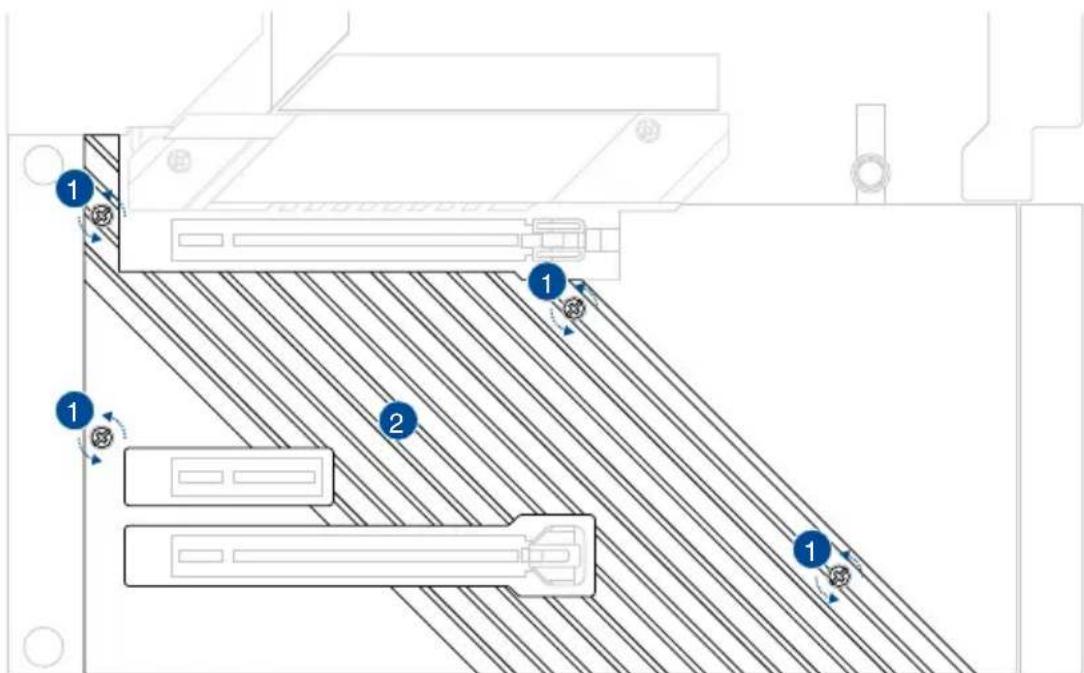

2.1.4 Installer une carte M.2....2-7

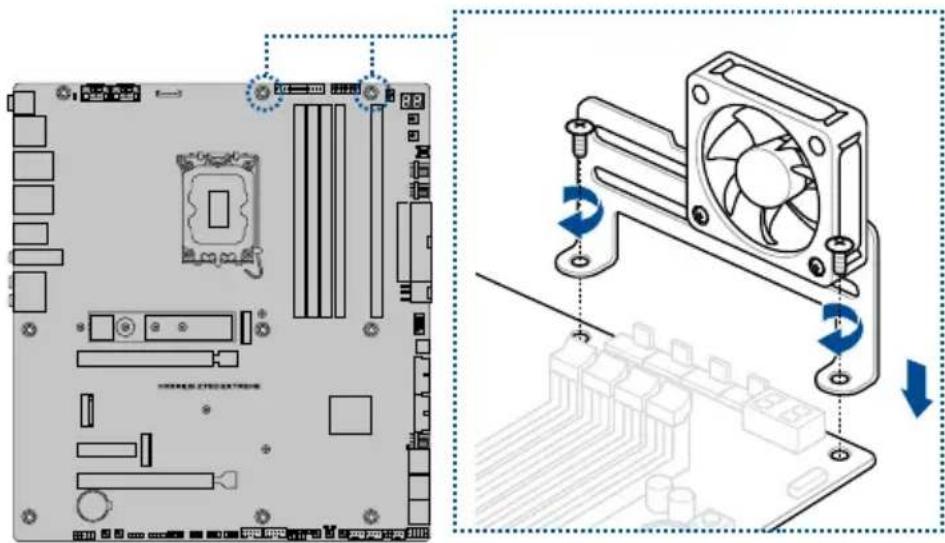

2.1.5 Installation du kit de refroidissement supplémentaire....2-15

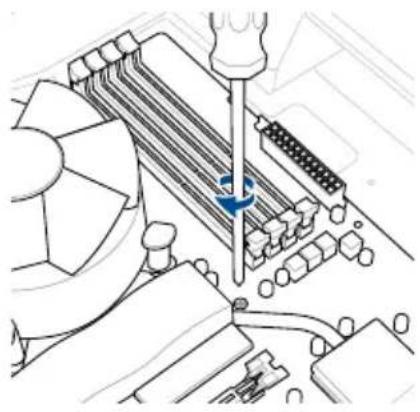

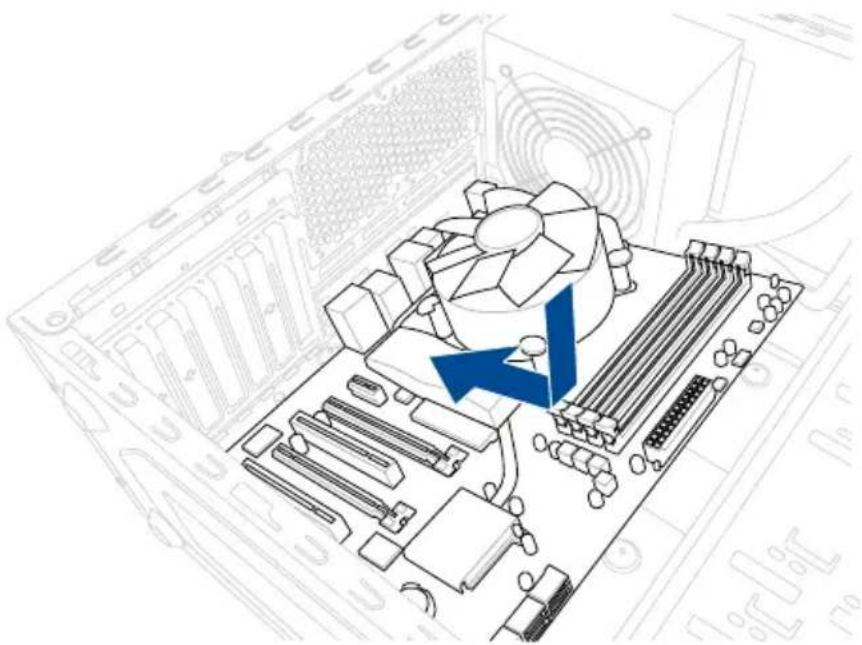

2.1.6 Installer la carte mère 2-16

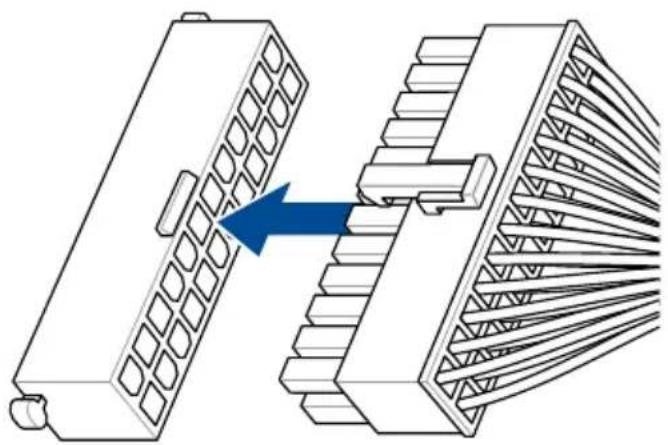

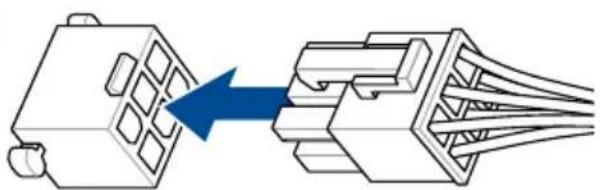

2.1.7 Connexion d'alimentation ATX....2-17

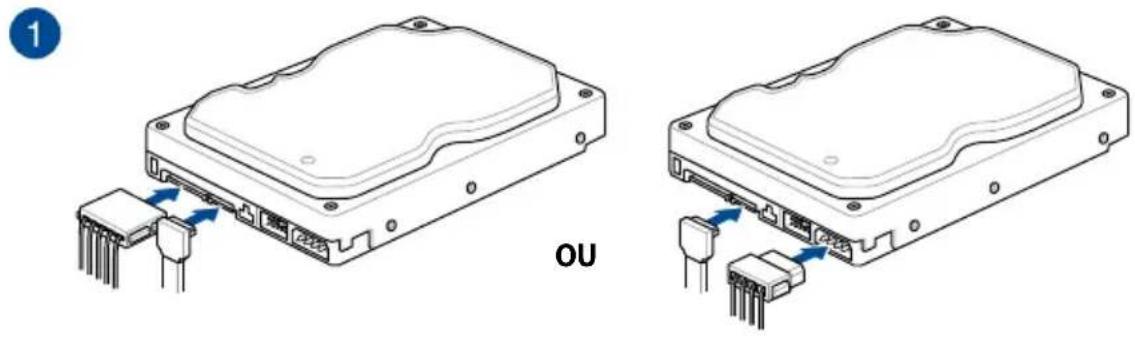

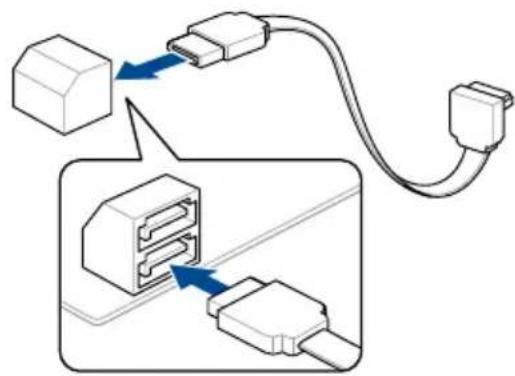

2.1.8 Connexion de périphériques SATA 2-18

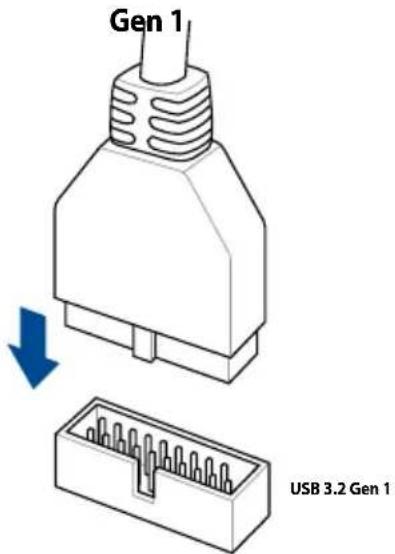

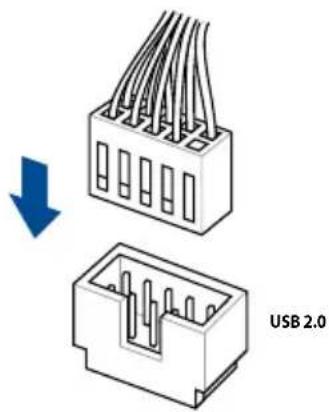

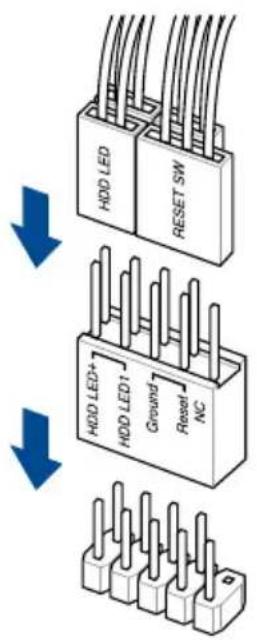

2.1.9 Connecteur E/S avant 2-19

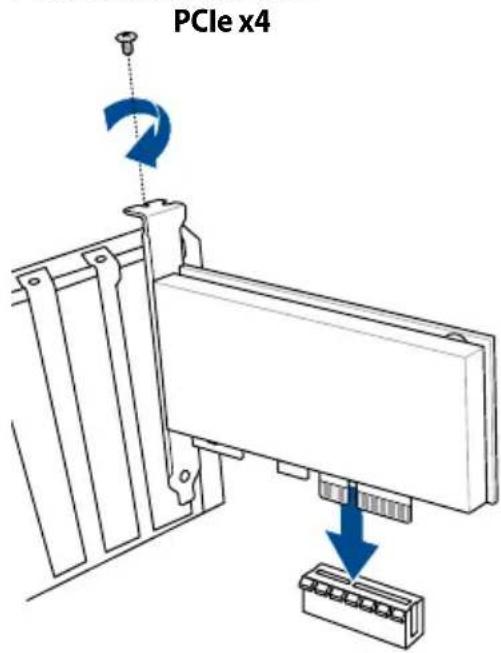

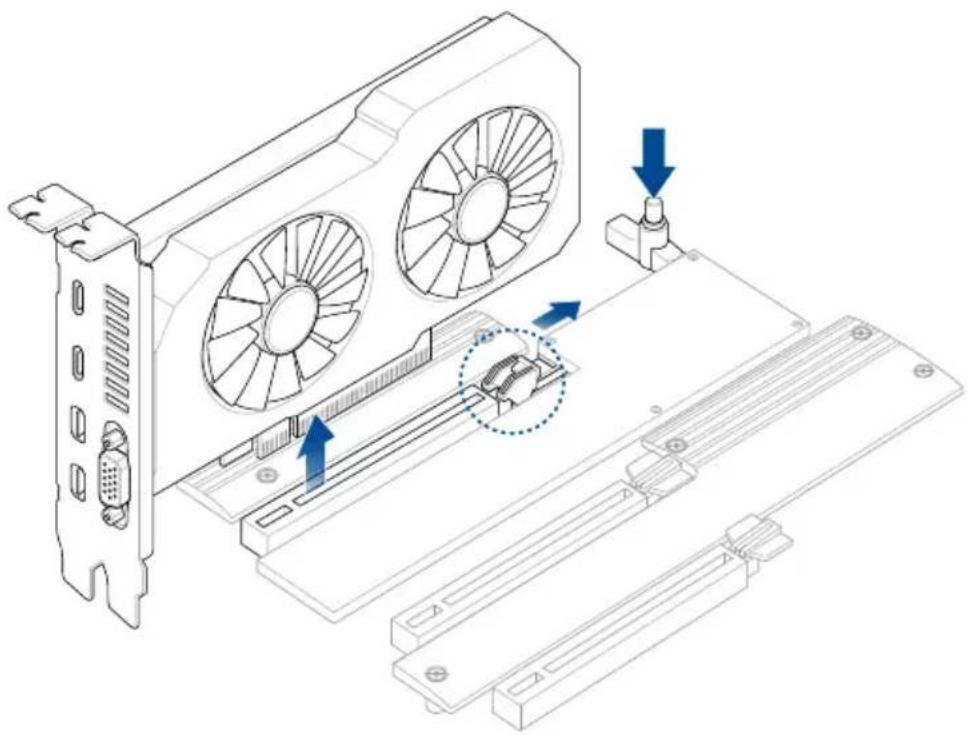

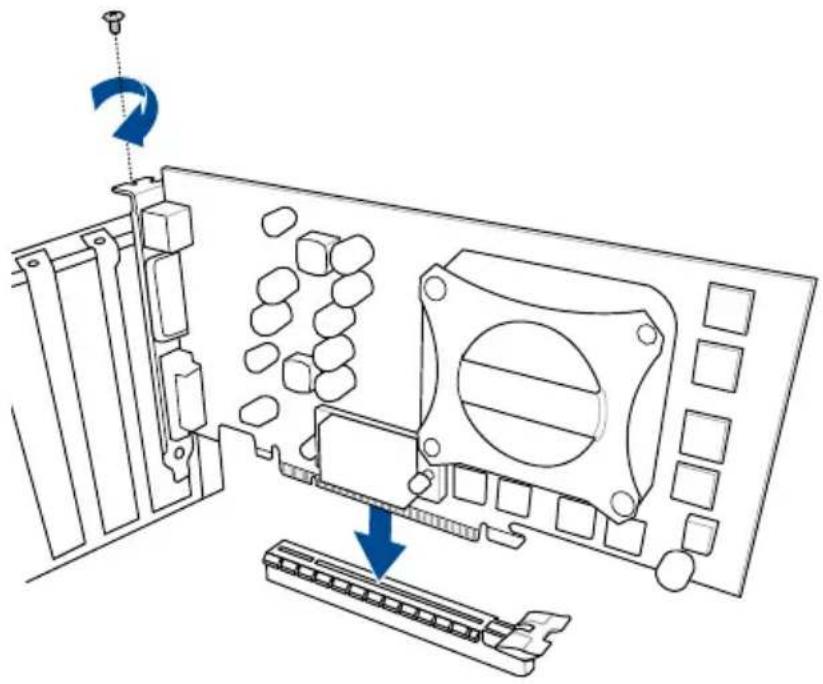

2.1.10 Installer une carte d'extension....2-20

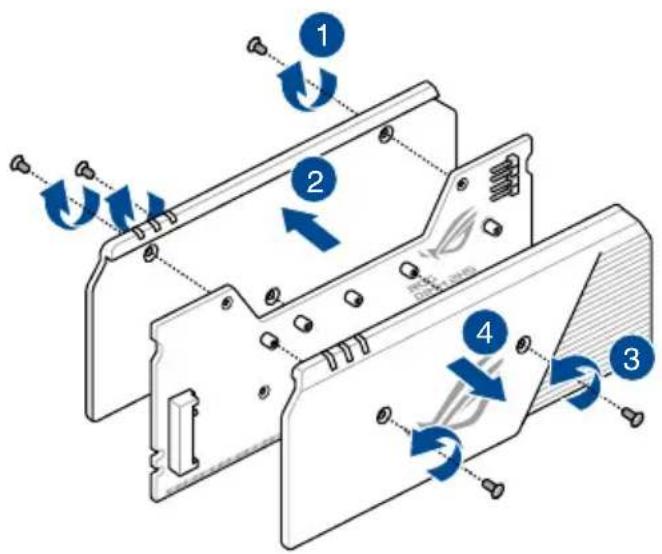

2.1.11 Installer la carte DIMM.2....2-22

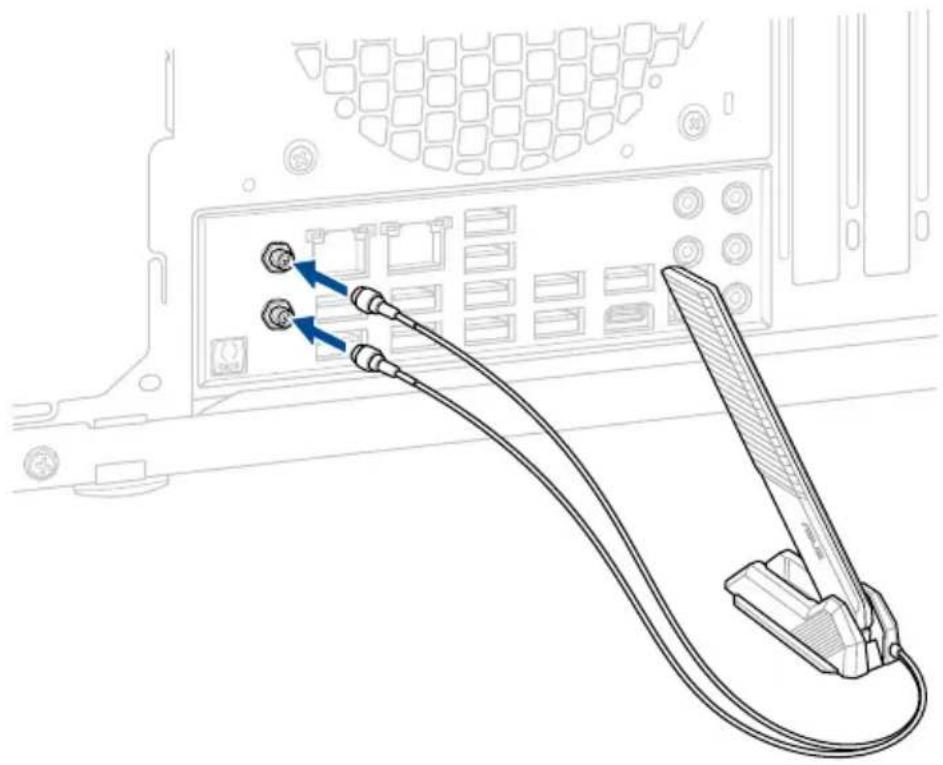

2.1.12 Installer l'antenne WiFi amovible 2-24

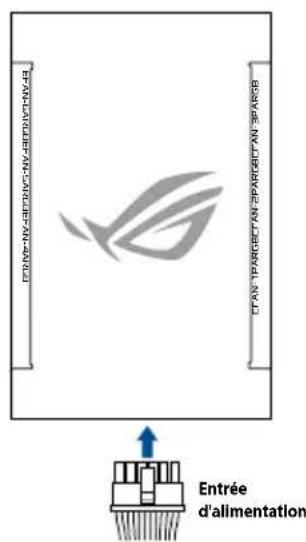

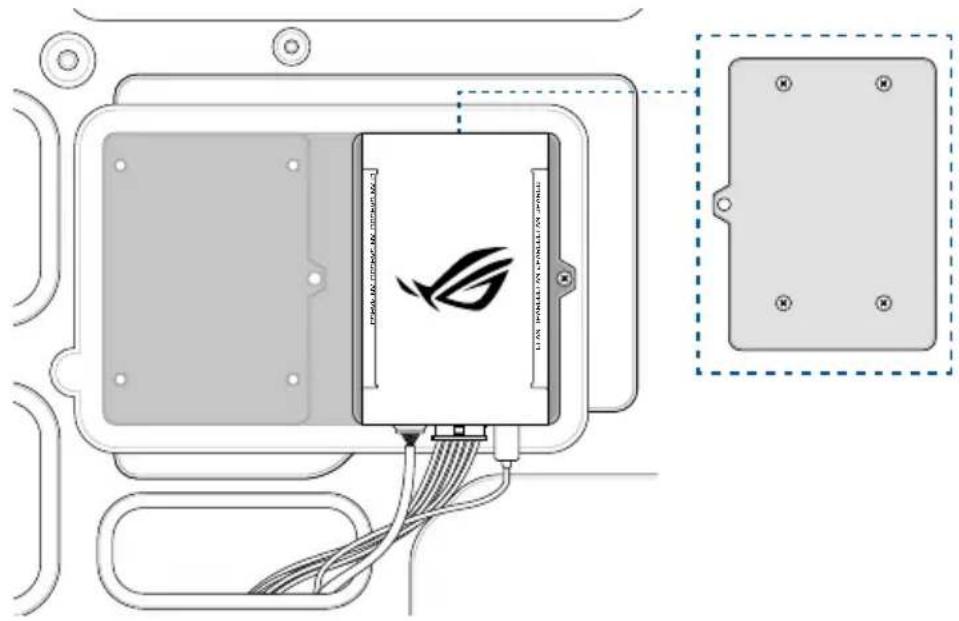

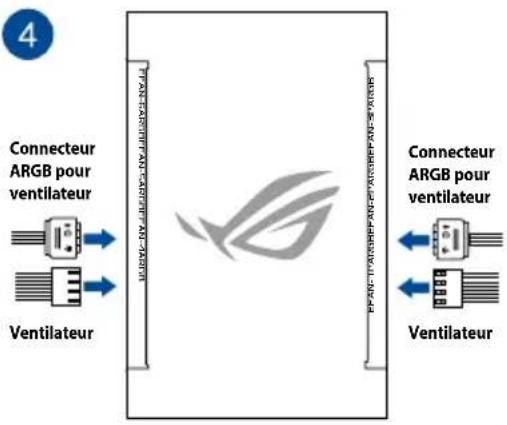

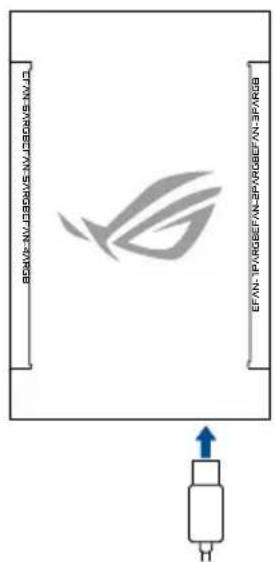

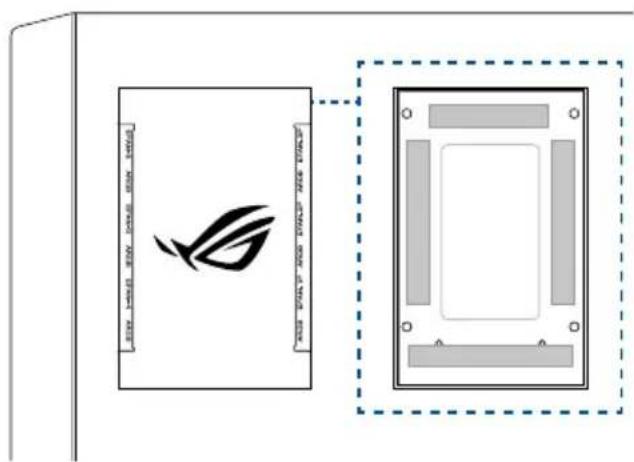

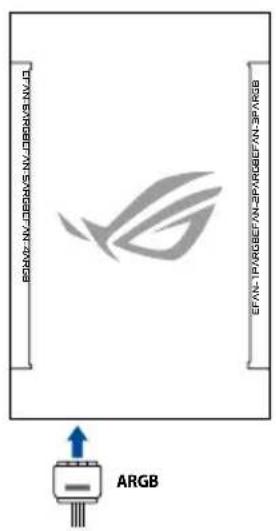

2.1.13 Installer le contrôleur de ventilateur ROG....2-25

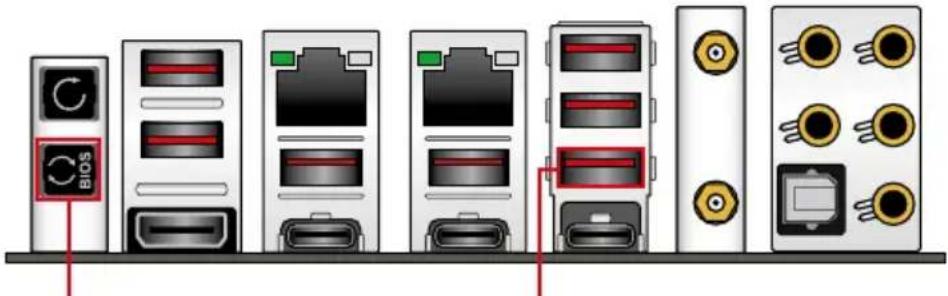

2.2 Bouton de mise à jour du BIOS.... 2-27

2.3 Connecteurs arrières et audio de la carte mère 2-29

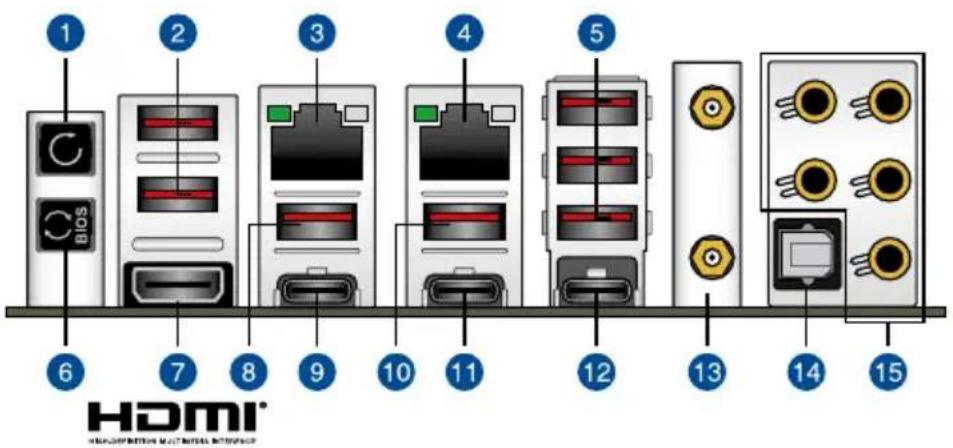

2.3.1 Connecteurs arrières....2-29

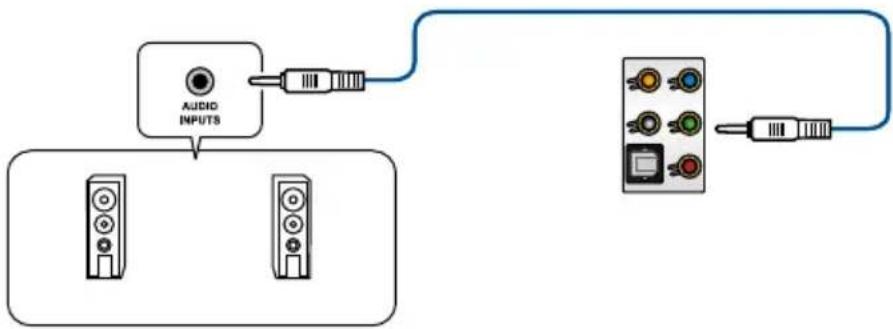

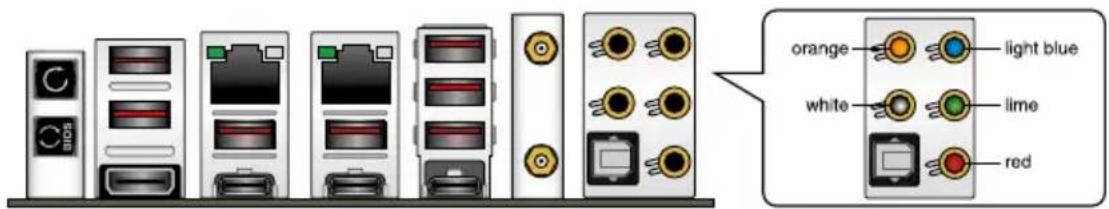

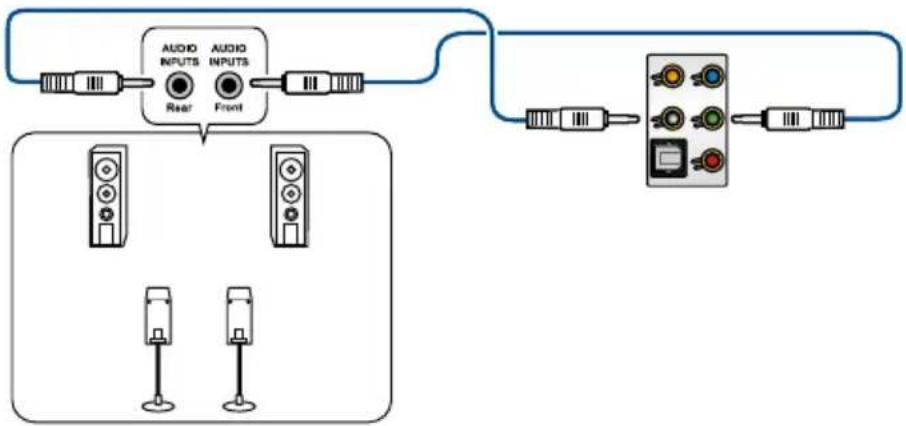

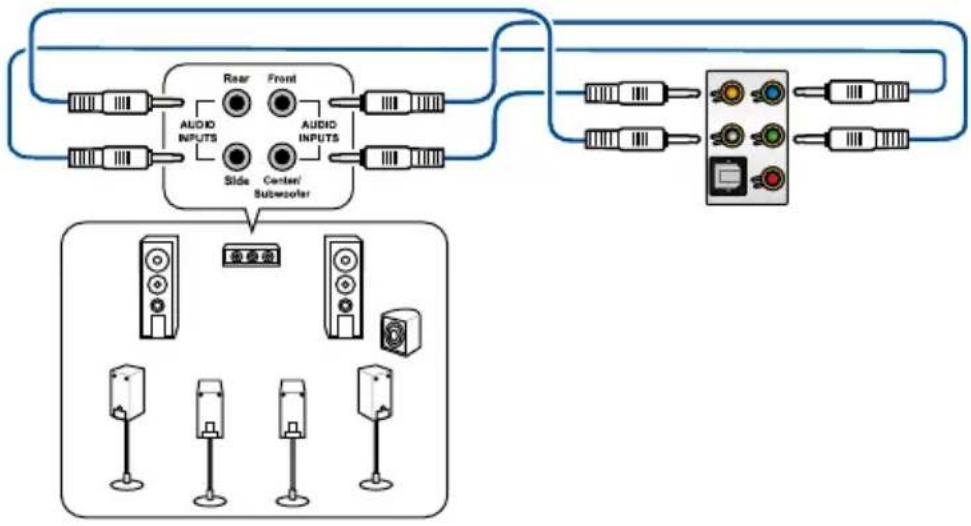

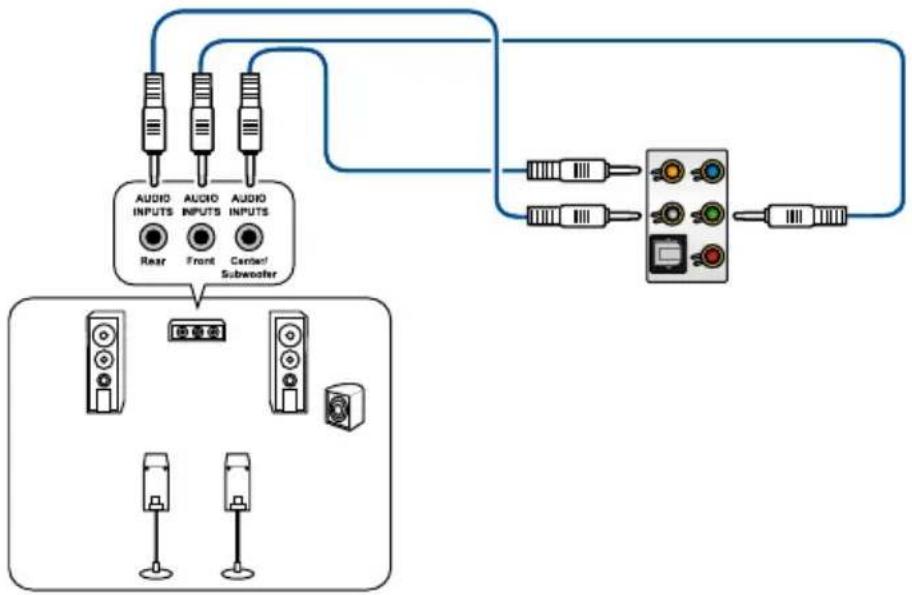

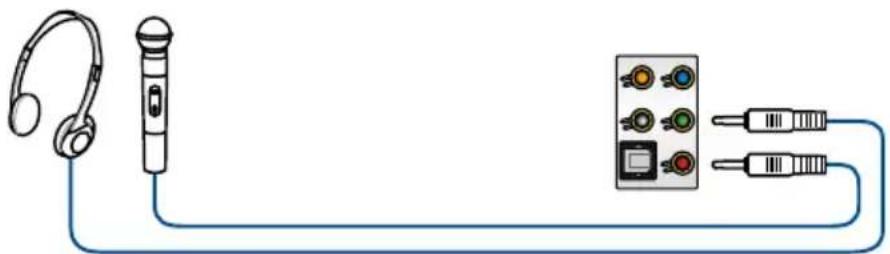

2.3.2 Connexions audio 2-30

2.4 Démarrer pour la première fois 2-33

2.5 Éteindre l'ordinateur 2-33

Chapitre 3 : BIOS et configurations RAID

3.1 Présentation du BIOS 3-1

3.2 Programme de configuration du BIOS 3-2

3.3 ASUS EZ Flash 3.... 3-3

3.4 ASUS CrashFree BIOS 3 3-4

3.5 Configuration de volumes RAID 3-5

Annexes

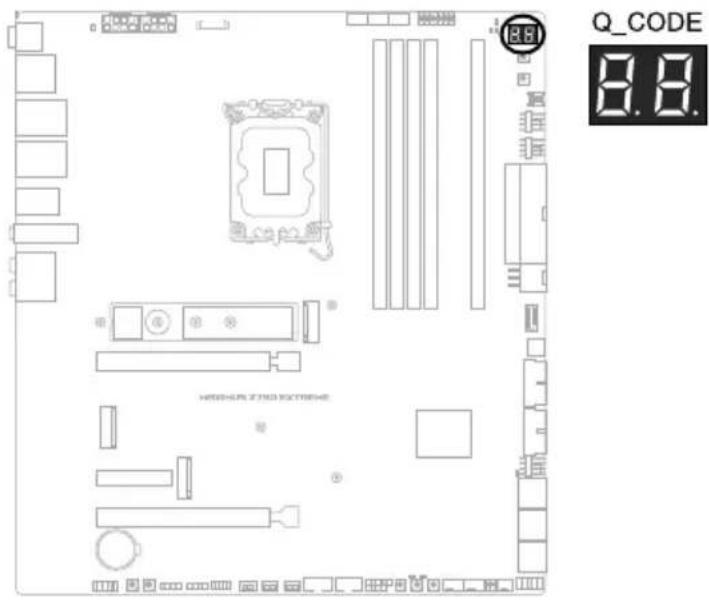

Tableau de débogage Q-Code ......A-1

Notices A-5

Garantie ......A-11

Informations de contact ASUS......A-12

Service et assistance ......A-12

Consignes de sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité en fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 0°C et 40°C.

Informations sur la sécurité des piles bouton

AVERTISSEMENT GARDER HORS DE LA PORTÉE DES ENFANTS L'ingestion peut entraîner des brûlures chimiques, une perforation des tissus mous et la mort. Des brûlures graves peuvent survenir dans les 2 heures suivant l'ingestion. Consultez immédiatement un médecin.

À propos de ce manuel

Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

- Chapitre 2 : Procédures d'installation de base

Ce chapitre décrit les procédures de configuration matérielles nécessaires lors de l'installation de composants système.

• Chapitre 3 : BIOS et configurations RAID

Ce chapitre explique comment accéder au BIOS, mettre à jour le BIOS grâce à l'utilitaire EZ Flash, ainsi que les configurations RAID.

Où trouver plus d'informations ?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.

1. Site Web ASUS

Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre notes des symboles suivants.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME

Processeur	Socket LGA1700 pour processeurs Intel® CoreTM de 13e génération etprocesseurs Intel® CoreTM, Pentium® Gold et Celeron® de 12e génération*Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et IntelTurbo Boost Max 3.0*** Rendez-vous sur le sitewww.asus.compour consulter la liste des processeurscompatibles avec cette carte mère.** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction dumodèle de processeur utilisé.
Chipset	Chipset Intel® Z790
Mémoire	4 x Slots DIMM pour un maximum de 128 Go de mémoire DDR5 compatible :7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) /5800(OC) / 5600 / 5400 / 5200 / 5000 / 4800 (non-ECC et un-buffered memory)*Architecture mémoire Dual-Channel (bi-canal)Compatible avec la technologie Intel® Extreme Memory Profile (XMP)OptiMem III* Le type de mémoire, la fréquence de fonctionnement et le nombre de modulesDRAM pris en charge dépendent du type de processeur et de la configuration dela mémoire. Visitezwww.asus.compour obtenir la liste des modules de mémoirecompatibles avec cette carte mère.
Sorties vidéo	1 x Port HDMI® *2 x Ports ThunderboltTM 4 (USB Type-C®) prenant en charge les sorties vidéoDisplayPort et ThunderboltTM *** Prend en charge la résolution 4K@60Hz comme défini dans les spécifications HDMI® 2.1.** La résolution VGA maximale varie en fonction de la résolution prise en charge par leprocesseur ou la carte graphique utilisée.
Slots d'extension	Processeurs Intel® de 13e et 12e génération*2 x Slots PCIe 5.0 x16 (en mode x16 ou x8/x8)**Chipset Intel® Z7901 x Slot PCIe 4.0 x4* Veuillez consulter le tableau de bifurcation PCIe sur (https://www.asus.com/support/FAQ/1037507/).** M.2_1 partage la bande passante avec PCIEX16(G5)_2. Lorsque le slot M.2_1 estactivé, PCIEX16(G5)_2 est désactivé. Afin de garantir la compatibilité de l'appareil installé, veuillezconsulterhttps://www.asus.com/fr/support/pour obtenir laliste des périphériques pris en charge.
Stockage	5 x Slots M.2 et 6 x Ports SATA 6 Gb/s*Processeurs Intel® de 13e et 12e générationSlot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 5.0 x4)**Slot M.2_2 pour lecteurs M Key 2280 (Mode PCIe 4.0 x4)

(continue à la page suivante)

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME

Stockage	Chipset Intel® Z790Slot M.2_3 pour lecteurs M Key 2280 (Modes PCIE 4.0 x4 et SATA)Slot DIMM.2_1 via ROG DIMM.2, pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIE 4.0 x4)Slot DIMM.2_2 via ROG DIMM.2, pour lecteurs M Key 2242/2260/2280/22110 (Mode PCIE 4.0 x4)6 x Connecteurs SATA 6 Gb/s****Technologielntel * Rapid Storage avec prise en charge RAID 0/1/5/10 (PCIe) et RAID 0/1/5/10 (SATA).** M.2_1 partage la bande passante avec PCIEX16(G5)_2. Lorsque le slot M.2_1 est activé, PCIEX16(G5)_2 est désactivé.*** La création de volume RAID et les disques de démarrage ne sont pas pris en charge sur les ports SATA6G_E1-2
Réseau	1 x Contrôleur Ethernet Intel® 2.5Gb1 x Contrôleur Ethernet Marvell AQtion 10GbASUS LANGuard
Sans fil et Bluetooth	WiFi 6EWiFi 6E 2x2 (802.11 a/b/g/n/ac/ax)Prise en charge des bandes de fréquence 2,4/5/6 GHz*Technologie Intel® Double ConnectBluetooth v5.2* La réglementation WiFi 6E 6GHz peut varier d'un pays à l'autre.
USB	USB sur panneau E/S arrière (10 ports au total)1 x Port ThunderboltTM 4 (1 x USB Type-C*)1 x Port USB 3.2 Gen 2x2 (1 x Type-C*)8 x Ports USB 3.2 Gen 2 (7 x Type-A + 1 x USB Type-C*)USB en façade (10 ports au total)1 x Connecteur ThunderboltTM 4 (USB Type-C*)1 x Connecteur USB 3.2 Gen 2x2 (compatible USB Type-C* avec charge PD/QC4+ 60W max.)2 x Connecteurs USB 3.2 Gen 1 (pour 4 ports USB 3.2 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)
Audio	CODEC HD Audio ALC4082 ROG SupremeFX (son Surround 7.1)- Impedance sense pour les sorties casque audio avants et arrières- Prise en charge de la détection et de la réaffectation (en façade uniquement)des prises audio ainsi que de la multidiffusion des flux audio- Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortieaudio et de 113 dB pour le port d'entrée audio- Prend en charge un flux audio jusqu'à 32 bits / 384 kHzFonctionnalités Audio- Technologie de blindage SupremeFX ShieldingTM- Quad DAC ESS® ES9218- Prises audio à éclairage LED- Sortie S/PDIF optique (panneau E/S)- Condensateurs audio de haute qualité- Couvercle audio

(continue à la page suivante)

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME

Interfaces de connexion arrières

1 x Port ThunderboltTM 4 (USB Type-C®)1 x Port USB 3.2 Gen 2x2 (1 x Type-C®)8 x Ports USB 3.2 Gen 2 (7 x Type-A + 1 x USB Type-C®)1 x Port HDMI1 x Module WiFi1 x Port Ethernet Intel® 2.5Gb1 x Port Ethernet Marvell AQtion 10Gb5 x Prises audio à éclairage LED1 x Port de sortie S/PDIF optique1 x Bouton BIOS FlashbackTM1 x Bouton Clear CMOS

Interfaces de connexion internes

Ventilateurs et refroidissement1 x Connecteur pour ventilateur du processeur à 4 broches1 x Connecteur pour ventilateur du processeur optionnel à 4 broches2 x Connecteurs pour ventilateur du châssis à 4 broches4 x Connecteurs (4 broches) pour ventilateur du châssis2 x Connecteurs de pompe à eau W_PUMP+1 x Connecteur WB_SENSOR1 x Connecteur de flux d'eau en entrée (2 broches)1 x Connecteur de flux d'eau en sortie (2 broches)1 x Connecteur de circulation d'eau (3 broches)Alimentation1 x Connecteur d'alimentation principale (24 broches)2 x Connecteurs d'alimentation 12V (8 broches)1 x Connecteur d'alimentation PCIe (6 broches)Stockage3 x Slots M.2 (M Key)1 x Slot DIMM.2 pour 2 lecteurs M.2 (M Key)6 x Connecteurs SATA 6 Gb/sUSB1 x Port ThunderboltTM 4 (USB Type-C®)1 x Connecteur USB 3.2 Gen 2x2 (compatible USB Type-C®)2 x Connecteurs USB 3.2 Gen 1 (pour 4 ports USB 3.2 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)Divers1 x Embase ARGB Gen 2 (6 broches), prend en charge 2 x connecteurs ARGB Gen 2Connecteur RGB adressable Gen 21 x Connecteur Aura RGB2 x Boutons BCLK1 x Bouton BIOS Switch1 x Bouton FlexKey1 x Connecteur pour port audio en façade (AAFP)1 x Cavalier Mode LN2

(continue à la page suivante)

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME

Interfaces de connexion internes

1 x Connecteur du capteur OSC12 x Points de mesure Probelt1 x Bouton ReTry1 x Interrupteur RSVD1 x Connecteur RSVD1 x Bouton de démarrage sans échec1 x Interrupteur Slow Mode1 x Bouton Démarrer1 x Interrupteur V_Latch1 x Connecteur panneau système (10-1 broches)1 x Connecteur pour câble à thermistance

Fonctionnalités spéciales

Kit Extreme OC- Bouton FlexKey- Mode LN2- Probelt- Bouton ReTry- Bouton de démarrage sans échec- Bouton Démarrer- Slow ModeExtreme Engine Digi+- Condensateurs noirs métalliques 10K- Bobine MicroFineASUS Q-Design- M.2 Q-Latch- Bouton Q-Release pour slot PCIe- Q-Code- Q-Connector- Q-DIMM- Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert))- Q-SlotSolution de dissipation thermique ASUS- Plaque arrière du dissipateur M.2- Dissipateur thermique M.2- Panneau arrière en acier- Dissipateur thermique VRMASUS EZ DIY- Bouton BIOS FlashbackTM- Bouton Clear CMOS- Protecteur de levier du socket- ProCool II- Cache E/S pré-monté- SafeSlot- SafeDIMM

(continue à la page suivante)

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME

Fonctionnalités spéciales

Aura Sync- Panneau arrière ROG Aura Sync- Connecteur Aura RGB- Connecteurs Gen 2 adressablesDouble BIOSAffichage OLED 2" (couleur)USB 3.2 Gen 2x2 avec Quick Charge 4+ sur le panneau avant- Puissance max. : jusqu'à 60W en charge*- Sortie : 5/9/15/20V (3A max), PPS : 3,3–21V (3A max)- Compatible avec QC 4.0/3.0/2.0, PD3.0 et PPS* Pour fournir une charge à 60W, veuillez brancher le câble d'alimentation sur le connecteur (6 broches) de carte graphique PCIe. Sans cette connexion, la puissance de charge maximale est de 27W.

Fonctionnalités logicielles

Logiciel ROG Exclusive- GameFirst VI- ROG CPU-Z- ROG True Voltician- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion- Sonic Radar III- DTS Sound Unbound- BullGuard Internet Security (abonnement d'un an)Logiciels ASUS exclusifs :Armoury Crate- AIDA64 Extreme (Version complète d'essai pour 1 an)- Aura Creator- Aura Sync- Fan Xpert 4 (avec AI Cooling II)- Économie d'énergie- AniMe MatrixTM- Suppression de bruit par IA bidirectionnelle- Affichage OLEDAI Suite 3- Optimisation facile avec AI Overclocking- TPU- DIGI+ Power Control (Contrôle d'alimentation DIGI+) - Turbo app- PC CleanerMyAsusWinRAR

(continue à la page suivante)

Résumé des caractéristiques de la ROG MAXIMUS Z790 EXTREME

Fonctionnalités logicielles	BIOS UEFIGuide d'Al OverclockingASUS EZ DIY- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- ASUS UEFI BIOS (EZ Mode)MemTest86
BIOS	2 x Mémoire Flash de 256 Mo, BIOS UEFI AMI
Gérabilité réseau	WOL par PME, PXE
Système d'exploitation	Windows ^a 11Windows ^a 10 (64 bits)
Format	Format E-ATX30,5 cm x 27,7 cm

• Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
• MyASUS offre une variété de fonctions de support telles que le dépannage, l'optimisation de la performance des produits, l'intégration des logiciels ASUS et la création d'un lecteur de récupération. Scannez le code QR pour consulter le guide d'installation et la FAQ.

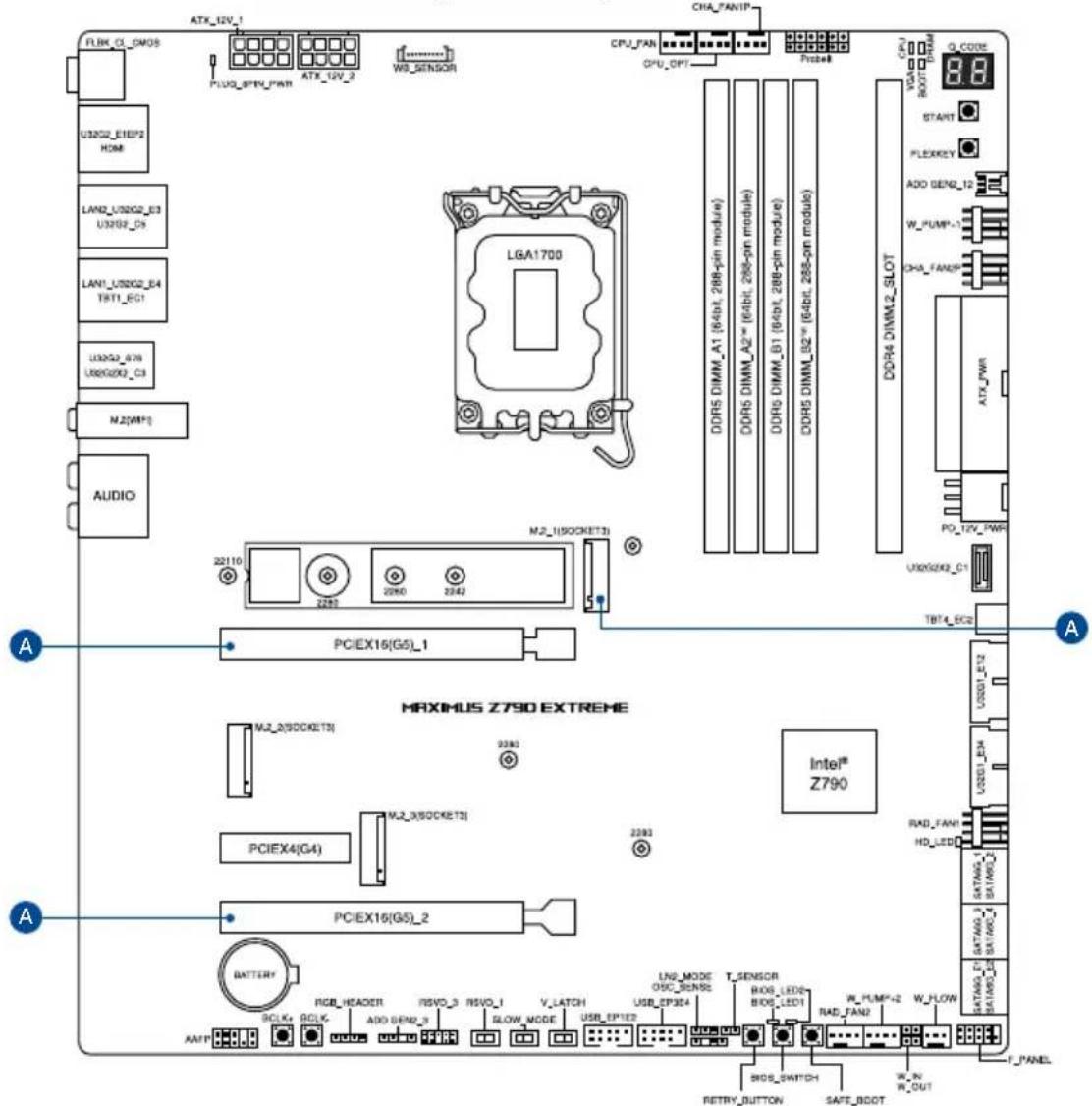

Connecteurs avec bande passante partagée

FLBK_C1_DMOS U32G2_E1EP2 HOM LAN0_US2G2_E3 U32G2_D5 LAN1_US2G2_E4 TBT1_EC1 U32G2_E7N U80G2X2_C3 M2(MF1) AUDIO ATX_12V_1 PLUG_SPIN_PWR ATX_12V_2 W8_SENSOR CPU_FAN CPU_OPT CHA_PANIP CPU_OPT Protok DDR5 DIMM_A1 (64bit, 288-pin module) DDR5 DIMM_A2* (64bit, 288-pin module) DDR5 DIMM_B1 (64bit, 288-pin module) DDR5 DIMM_B2* (64bit, 288-pin module) DDR4 DIMM_2_SLOT CPU_R START PLEXKEY ADD GEN2_12 W_PUMP-1 CHA_PANIP ATX_PWR PO_12V_PWR U32G2X3_C1 TBT4_EC2 A PCIEX16(G5)_1 MAXIMUS Z790 EXTREME M2_3(SOCKET3) M2_3(SOCKET3) PCIEX4(G4) PCIEX16(G5)_2 BATTERY RGB_HEADER RSVO_3 RSVO_1 V_LATCH USB_EP3E2 LNG_MODE OSC_SENSS T_SENSOR BIOS_LEDD BIOS_LED1 RAD_FAN2 W_FLOW BATANG_F1 BATANG_F2 BATANG_F3 BATANG_F4 BATANG_F5 BATANG_F6 BATANG_F7 BATANG_F8 BATANG_F9 BATANG_F10 BATANG_F11 BATANG_F12 BATANG_F13 BATANG_F14 BATANG_F15 BATANG_F16 BATANG_F17 BATANG_F18 BATANG_F19 BATANG_F20 BATANG_F21 BATANG_F22 BATANG_F23 BATANG_F24 BATANG_F25 BATANG_F26 BATANG_F27 BATANG_F28 BATANG_F29 BATANG_F30 BATANG_F31 BATANG_F32 BATANG_F33 BATANG_F34 BATANG_F35 BATANG_F36 BATANG_F37 BATANG_F38 BATANG_F39 BATANG_F40 BATANG_F41 BATANG_F42 BATANG_F43 BATANG_F44 BATANG_F45 BATANG_F46 BATANG_F47 BATANG_F48 BATANG_F49 BATANG_F50

Configuration 1 2 3
A	PCIEX16(G5)_1 x16 x8 x8
	PCIEX16(G5)_2 - x8 N/D
	M.2_1 (lié au processeur) -- x4

• M.2_1 partage la bande passante avec PCIEX16(G5)_2. Lorsque le slot M.2_1 est activé, PCIEX16(G5)_2 est désactivé.
• Lorsque vous installez un SSD M.2 PCIe 5.0, assurez-vous de l'insérer dans le slot M.2_1.

Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère 1 x Carte mère ROG MAXIMUS Z790 EXTREME
Câbles	1 x Câble répartiteur ARGB 1-à-31 x Câble répartiteur ARGB 1-à-22 x Câbles répartiteur pour ventilateurs 1-à-43 x Câbles tressés ROG SATA 6G1 x Kit de câbles pour capteur thermique 3-en-1
Contrôleur de ventilateur ROG	1 x Contrôleur de ventilateur ROG1 x Câble pour ventilateur (EXT PWR)1 x Câble d'entrée ARGB1 x Câble d'entrée USB1 x Bande velcro pour contrôleur de ventilateur ROG1 x Manuel du contrôleur de ventilateur
DIMM.2 ROG avec dissipateur thermique	1 x DIMM.2 ROG avec dissipateur thermique1 x Pad M.2 pour DIMM.2 ROG2 x Kit de vis pour DIMM.2 ROG
ROG True Voltician	1 x ROG True Voltician4 x Câbles pour ROG True Voltician
Kit de refroidissement supplémentaire	1 x Pad thermique pour module M.21 x Support pour ventilateur DDR5
Divers	1 x Antennes WiFi amovibles ASUS1 x Q-Connector1 x Porte-clés ROG1 x Autocollant de plaque ROG1 x Tournevis porte-embouts ROG1 x Autocollants ROG1 x Carte VIP ROG1 x Kit de vis pour SSD M.2

Support d'installation 1 x Périphérique USB incluant les utilitaires et les pilotes

Documentation 1 x Manuel de l'utilisateur

Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

Introduction au produit

1

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.

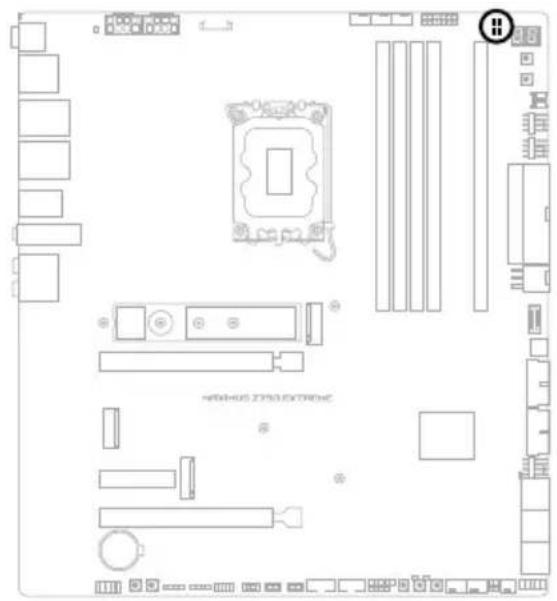

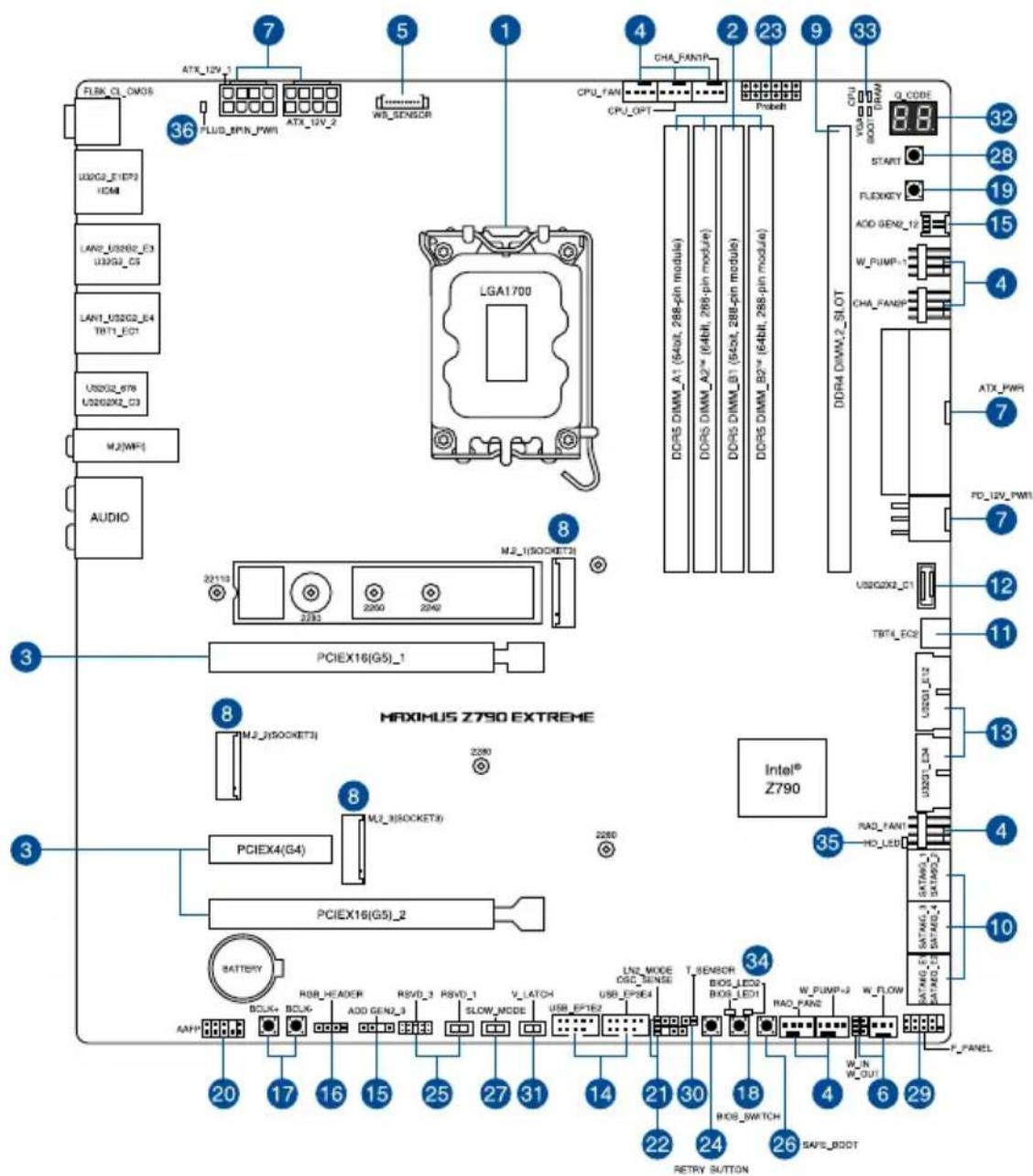

1.2 Schéma de la carte mère

FLBK_C1_GMOS U32G2_51E72 IC4M LAN2_U32G2_E3 U32G2_CS LAN1_U32G2_E4 TRT1_EC1 U32G2_678 U32G2K2_C3 M2(MF) AUDIO FLUID_SPN_PWR ATR_12V_2 WB_SENSOR LGA1700 CPU_FAN CPU_OPT CHA_FANIP Probeft DDR5_DIMM_A1 (64bit, 288-pin module) DDR5_DIMM_A2* (64bit, 288-pin module) DDR5_DIMM_B1 (64bit, 288-pin module) DDR5_DIMM_B2* (64bit, 288-pin module) DDR4_DIMM_2_SLOT CPU VGA BOOT DRAM Q_CODE START FLOCKKEY AOD_GEN2_12 W_PUMP-1 CHA_FANIP ATX_PWR 7 FC_12V_PWM1 7 U32G2K2_C1 TRT4_EC2 12 11 13 14 10 35 34 33 32 31 29 28 27 26 25 24 23 22 21 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 36 MAXIMUS Z790 EXTREHE PCIEX16(G5)_1 PCIEX4(G4) PCIEX16(G5)_2 BATTERY ADJ0+ BCLK A0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 BOLJK+ BCLK ADD GEN2_3 RSVD_3 RSVD_1 V_LATCH USB_EP1E2 LN2_MODE OGC_SENSE T_SENSOR BIOS_LED2 BIOS_LED1 W_PUMP-2 W_FLOW ALH 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 2285 228RETURN BUTTON

Contenu du schéma Page

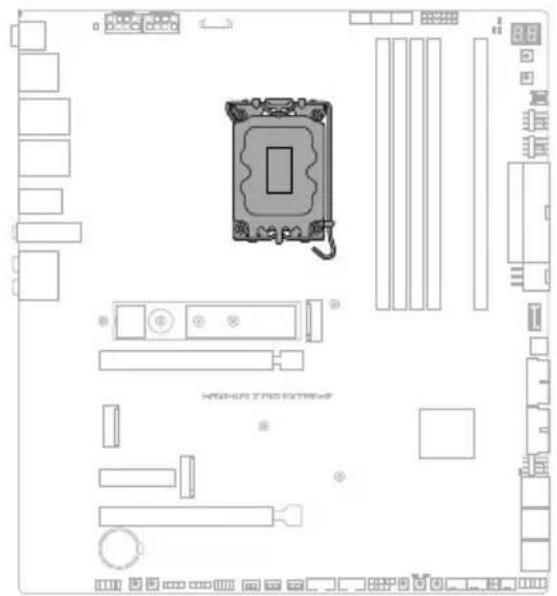

1. Socket du processeur 1-4

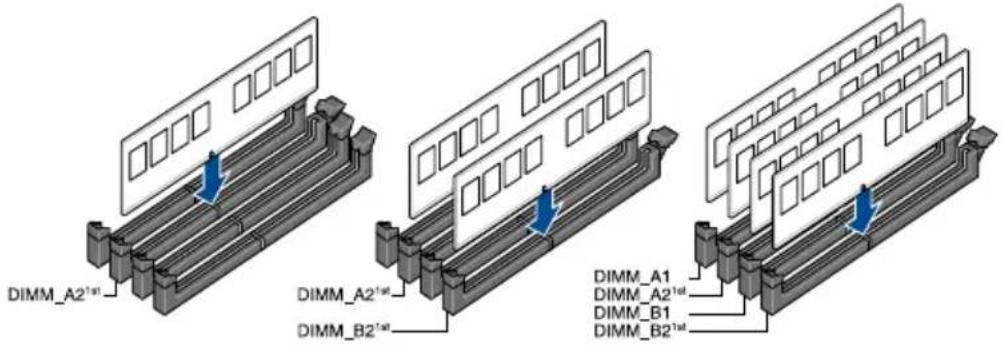

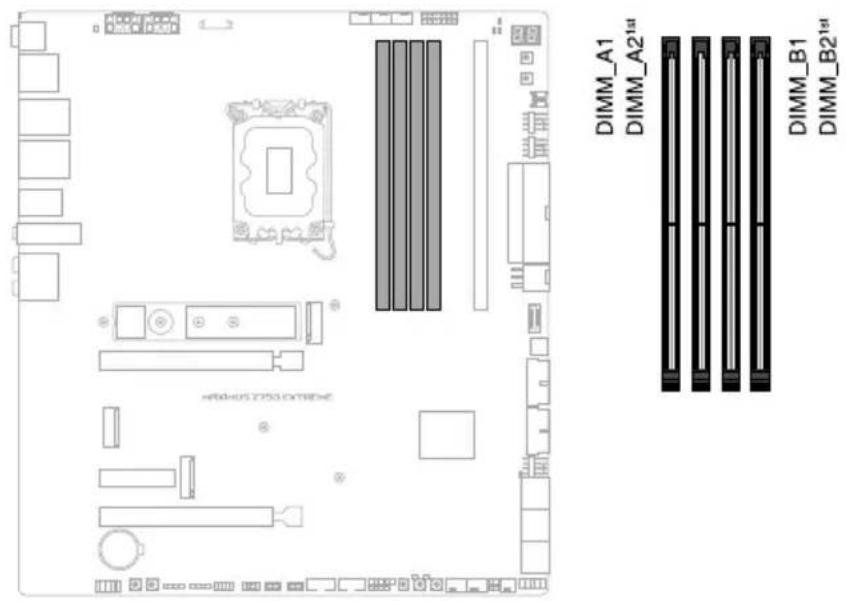

2. Slots mémoire DDR4 1-5

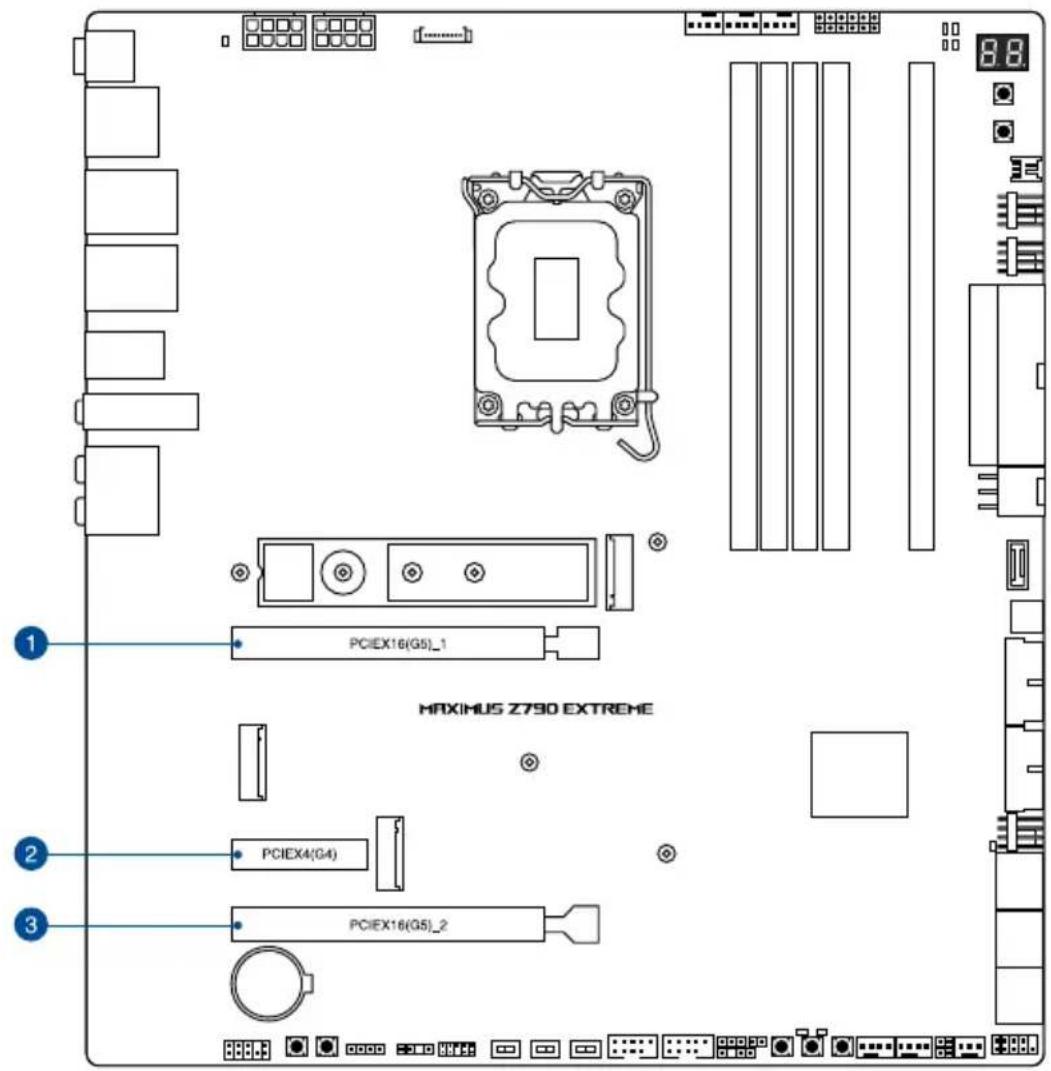

3. Slots d'extension 1-7

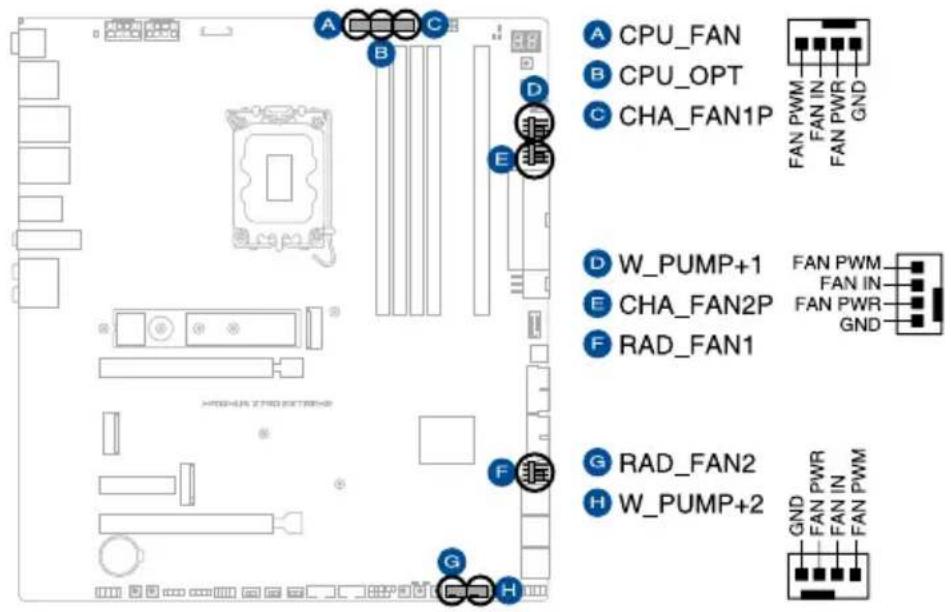

4. Connecteurs des ventilateurs et de la pompe 1-8

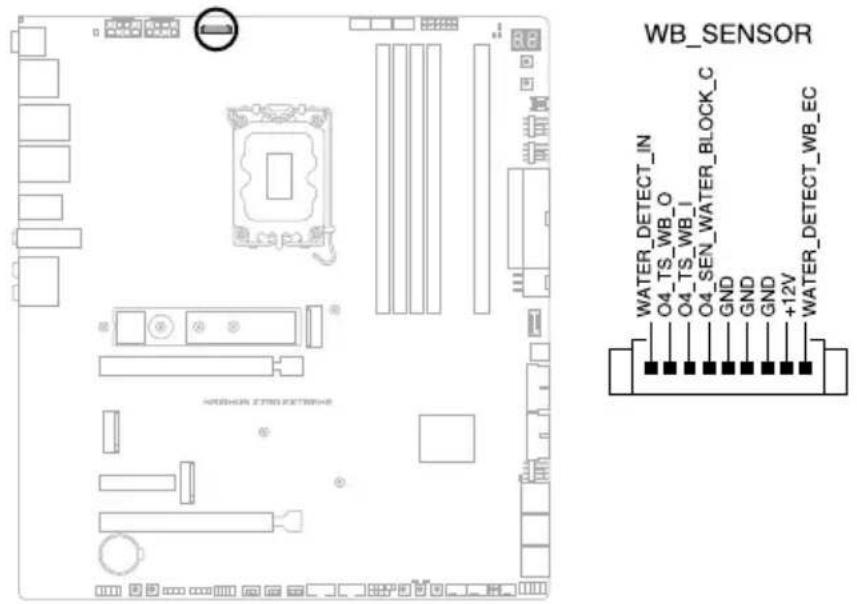

5. Connecteur pour waterblock 1-9

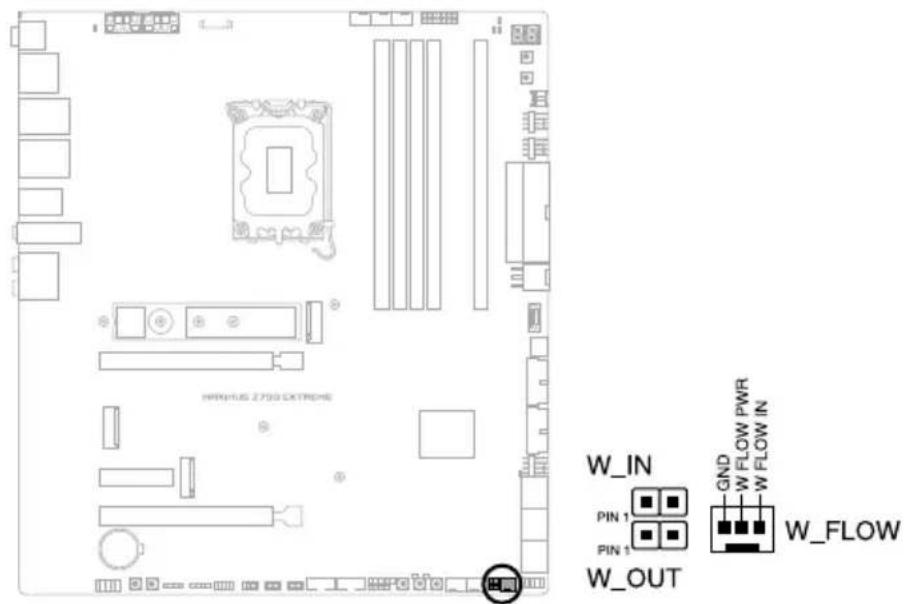

6. Connecteurs pour système de refroidissement liquide 1-9

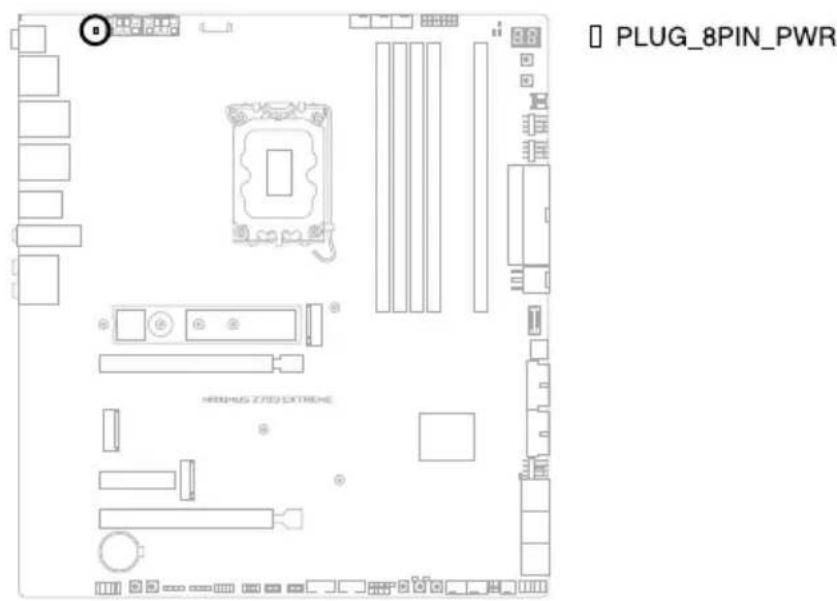

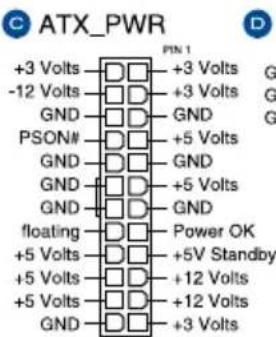

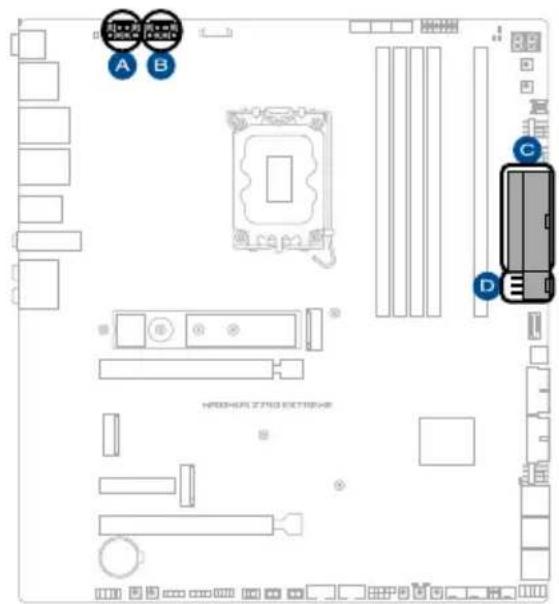

7. Connecteurs d'alimentation 1-10

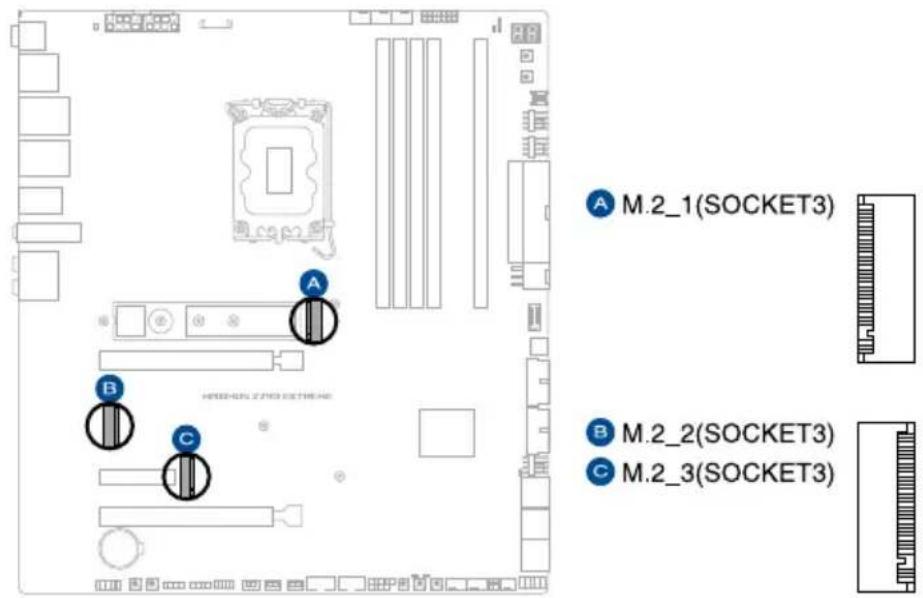

8. Slot M.2 1-11

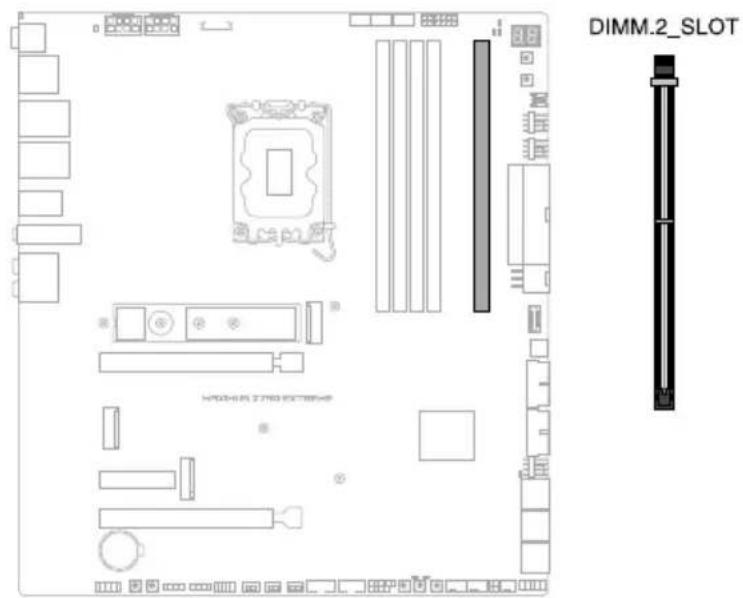

9. Slot DIMM.2 1-12

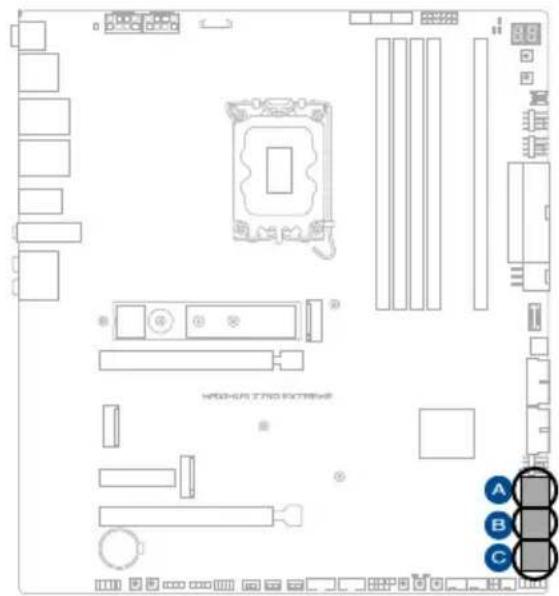

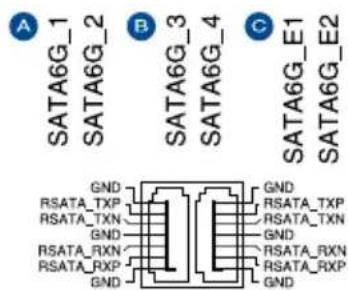

10. Port SATA 6 Gb/s 1-13

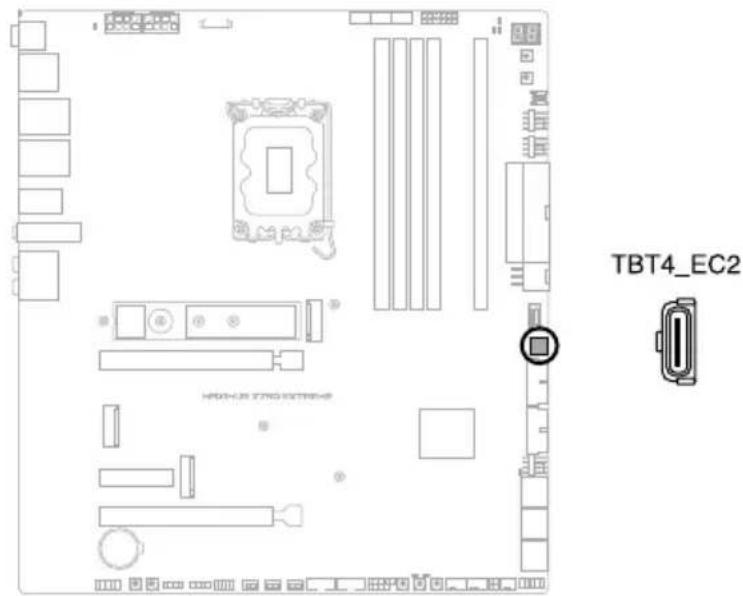

11. Port ThunderboltTM 4 1-14

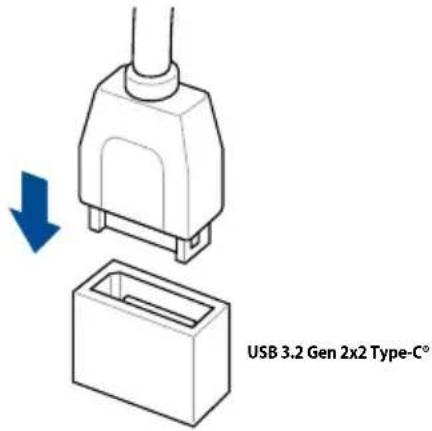

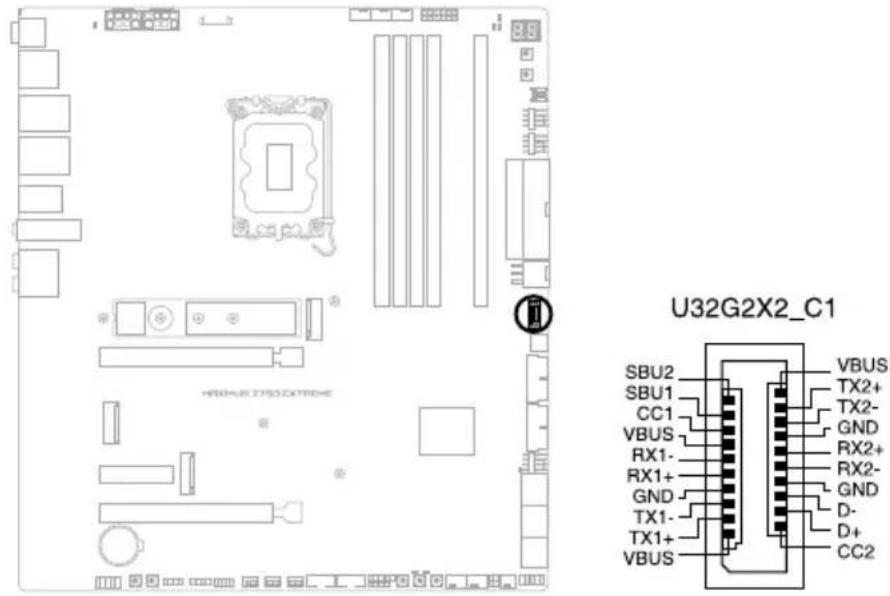

12. Connecteur pour port USB 3.2 Gen 2x2 Type-C® en façade	1-15

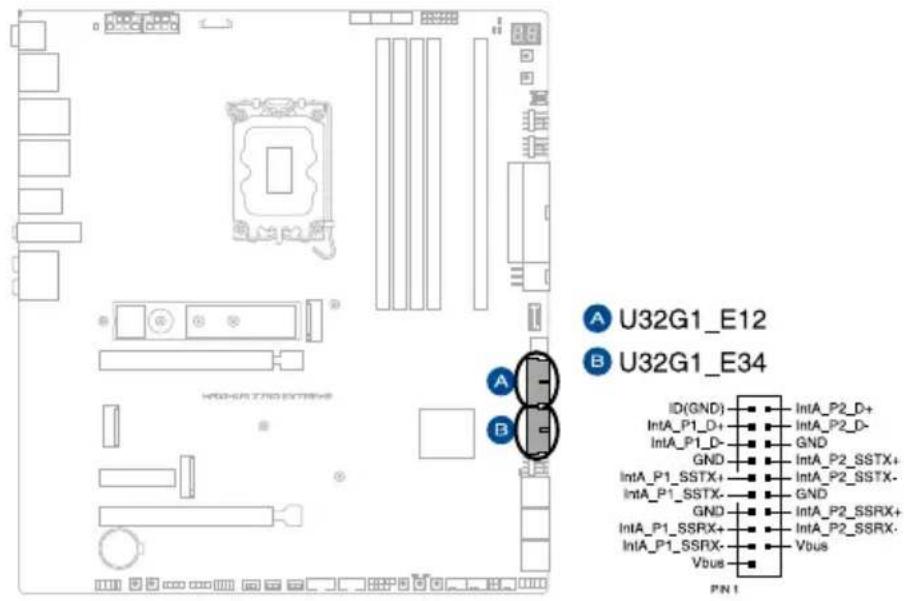

13. Connecteur USB 3.2 Gen 1	1-16

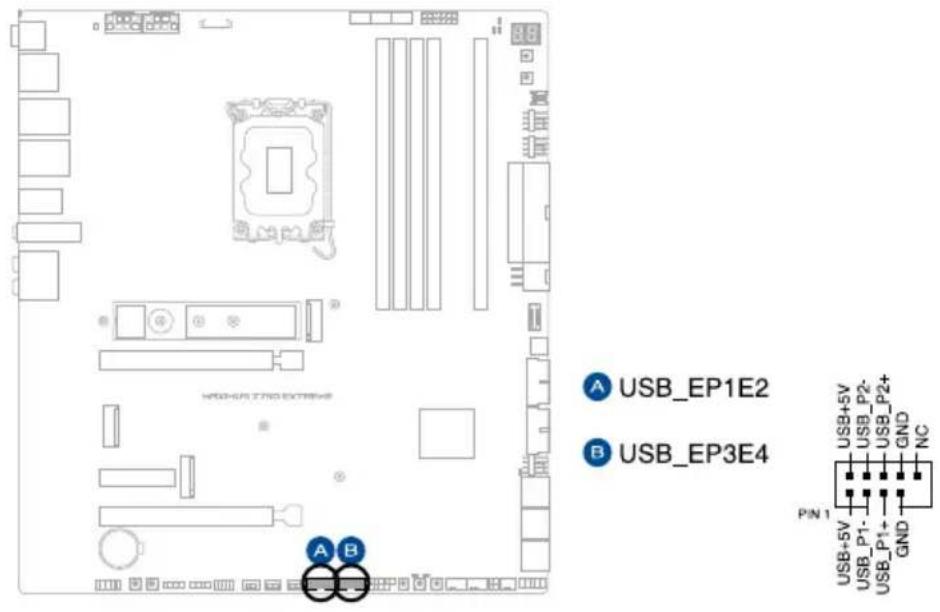

14. Connecteur USB 2.0	1-17

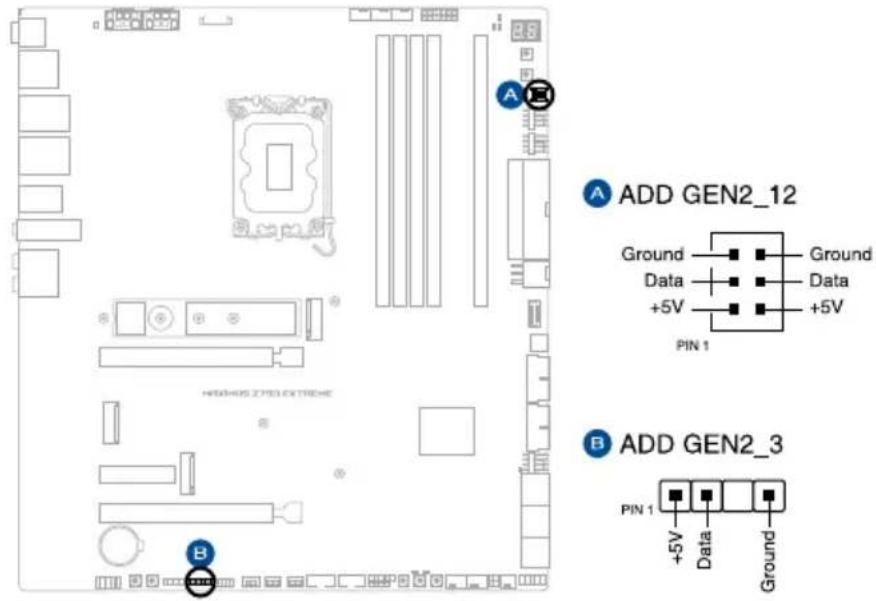

15. Connecteur Gen 2 adressable	1-18

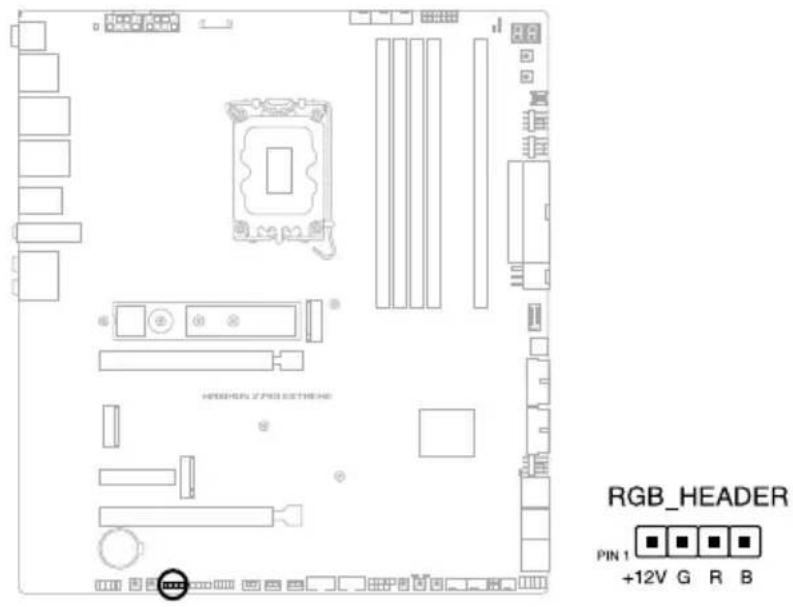

16. Connecteur Aura RGB	1-19

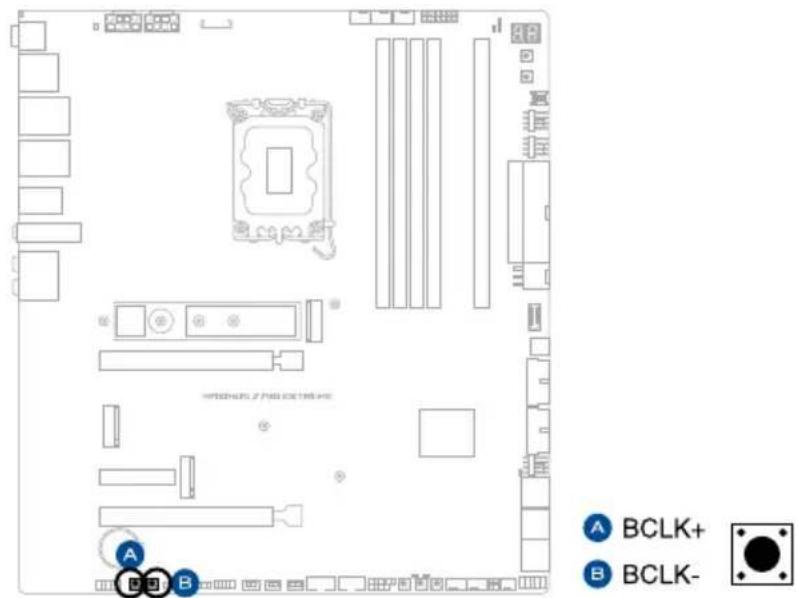

17. Boutons BCLK	1-20

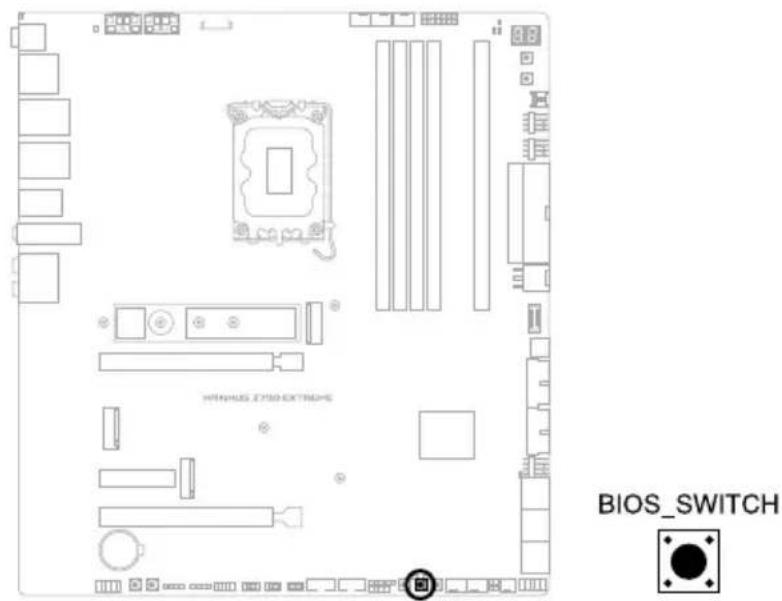

18. Bouton de sélection du BIOS	1-20

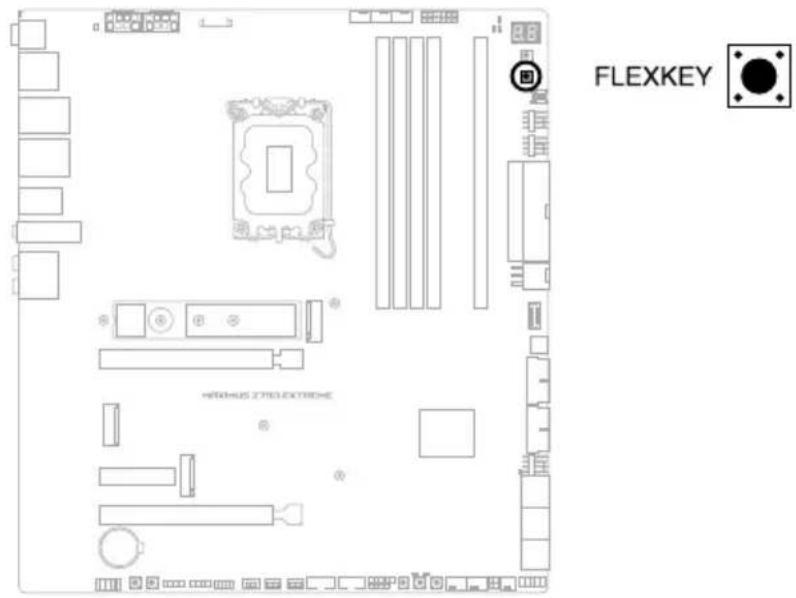

19. Bouton FlexKey	1-21

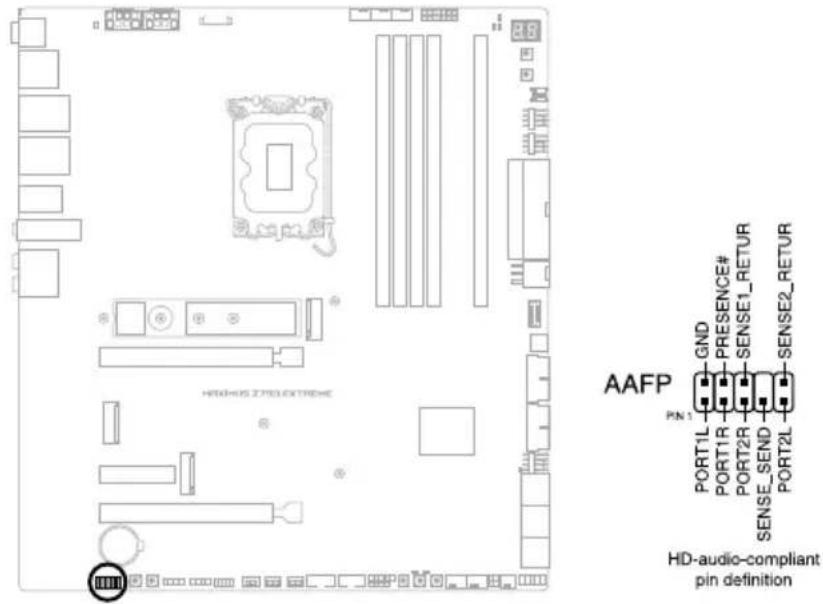

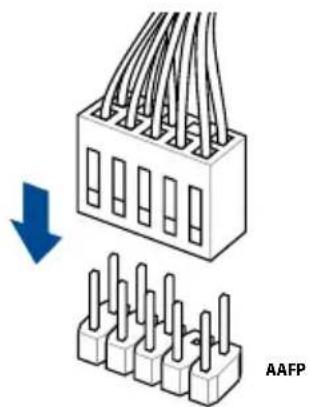

20. Connecteur pour port audio en façade	1-22

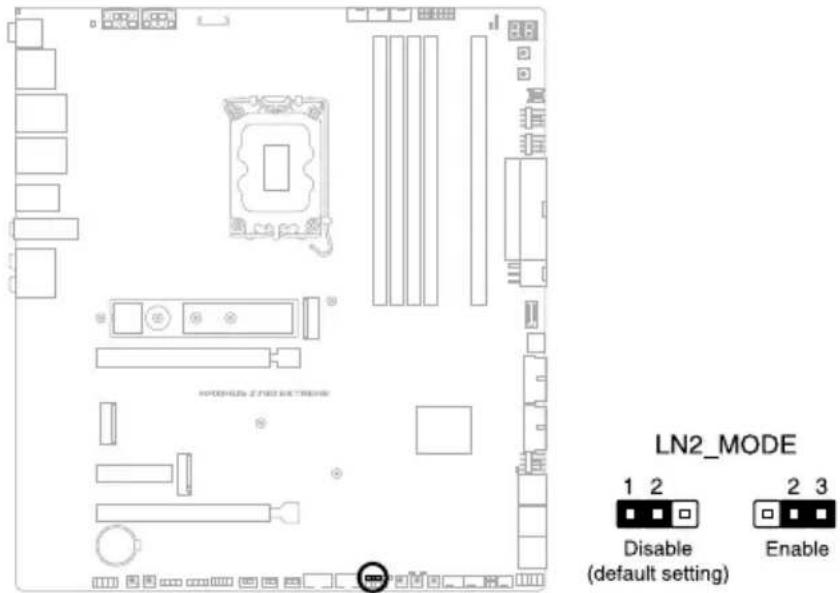

21. Cavalier LN2 Mode	1-22

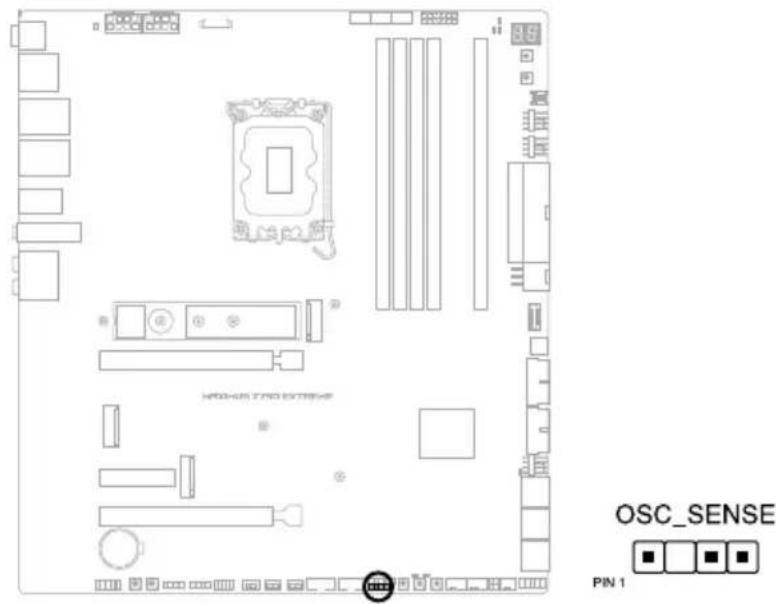

22. Connecteur du capteur OSC	1-23

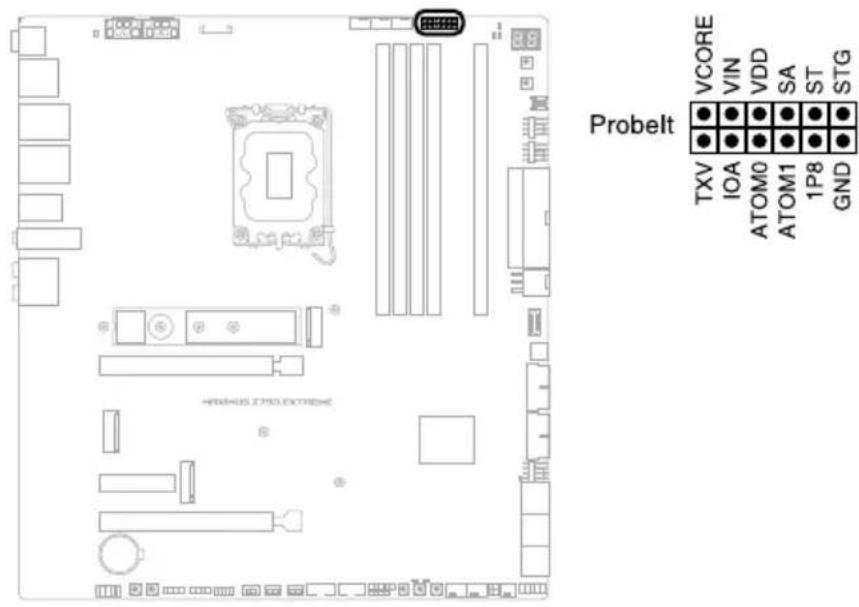

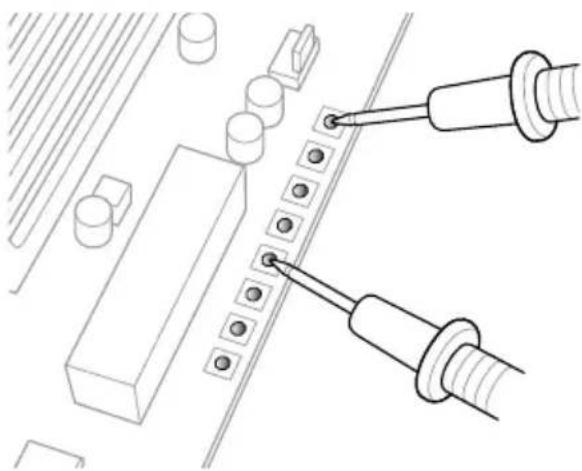

23. Points de mesure Probelt	1-24

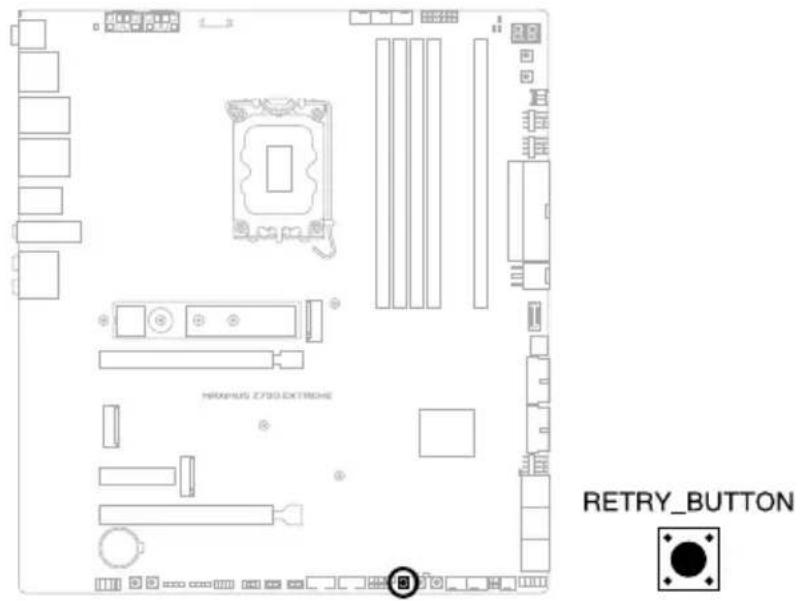

24. Bouton ReTry	1-25

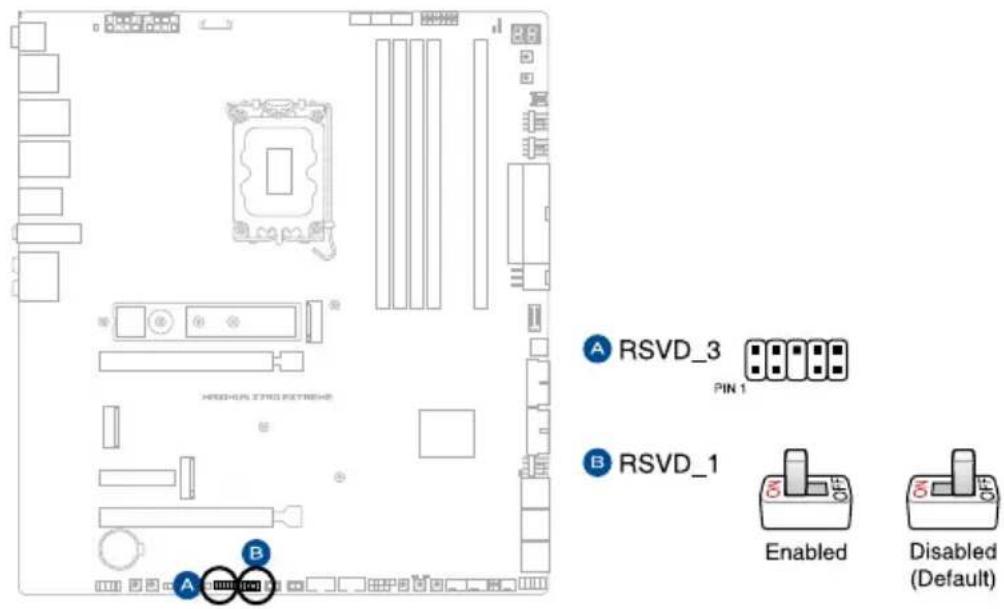

25. Connecteur et interrupteur RSVD	1-25

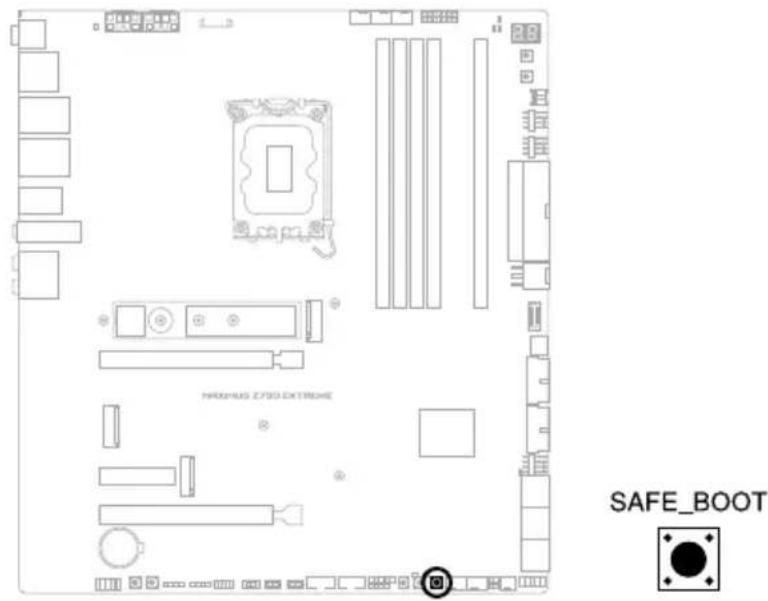

26. Bouton de démarrage sans échec	1-26

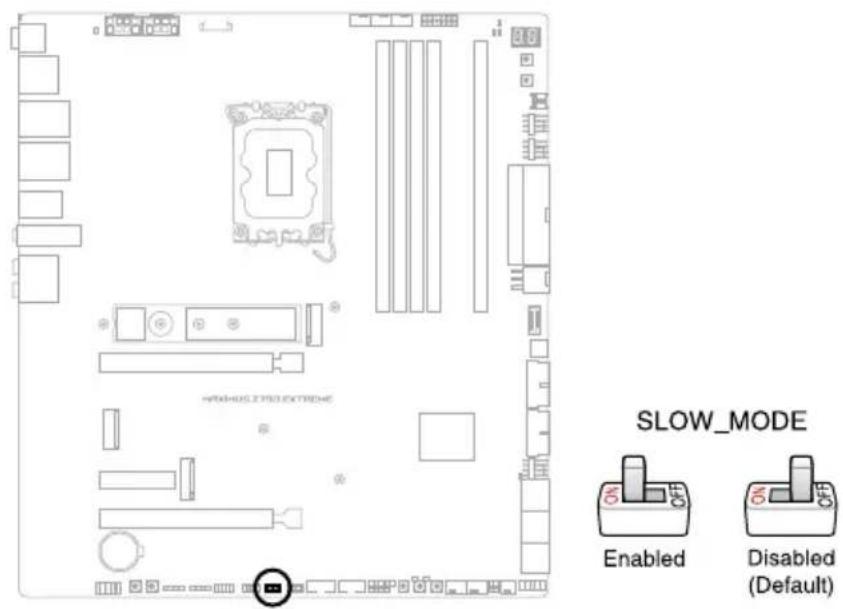

27. Interrupteur Slow Mode	1-26

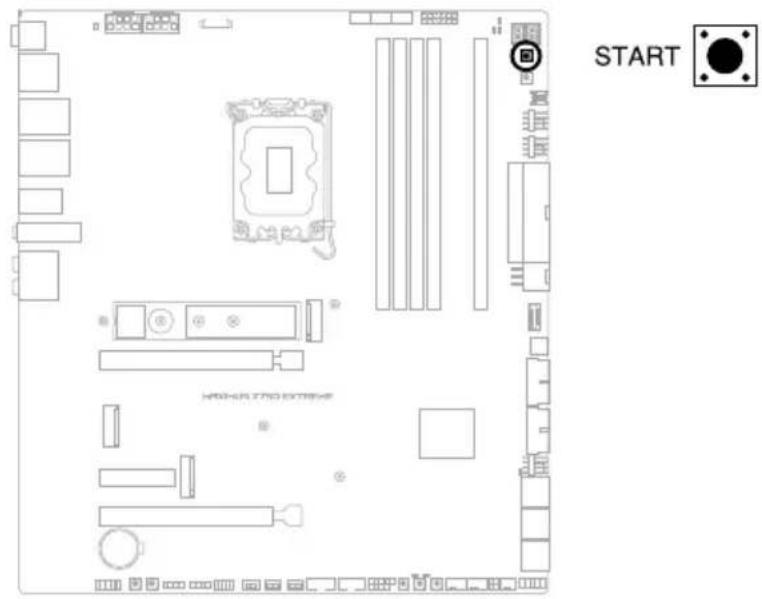

28. Bouton Démarrer	1-27

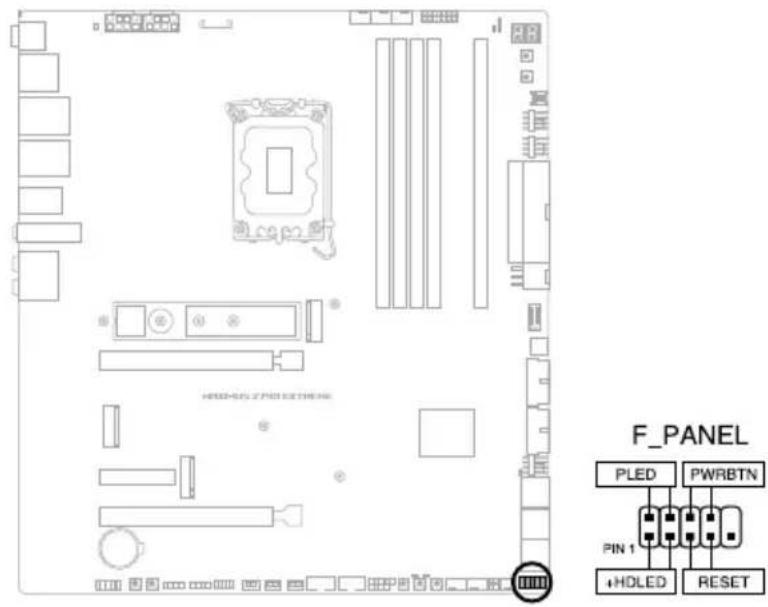

29. Connecteur panneau système	1-28
30. Connecteur pour capteur thermique	1-29
31. Interrupteur V_Latch 1-29
32. LED Q-Code 1-30
33. Témoins lumineux Q-LED	1-31
34. LED du BIOS	1-31
35. LED d'activité du périphérique de stockage	1-32
36. LED du connecteur d'alimentation 8 broches	1-32

1. Socket du processeur

La carte mère est équipée d'un socket LGA1700 conçu pour les processeurs Intel® Core™ de 13e génération et les processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération.

- Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour d'autres sockets sur le socket LGA1700.

- Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket afin d'éviter de plier les broches du socket et/ou d'endommager le processeur.

- Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.

- Lors de l'achat de la carte mère, vérifiez que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas pliées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.

- Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1700.

- La garantie du produit ne couvre pas les dommages infligés aux broches de l'interface de connexion du processeur s'ils résultent d'une mauvaise installation ou d'un mauvais retrait, ou s'ils ont été infligés par un mauvais positionnement, par une perte ou par une mauvaise manipulation ou retrait du couvercle PnP de protection de l'interface de connexion.

2. Slots mémoire DDR4

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR5.

Un module mémoire DDR5 s'encoche différemment d'un module DDR4 / DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR4, DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR5.

Configurations mémoire recommandées

Vous pouvez installer des modules de mémoire DDR5 un-buffered et non-ECC de 8 Go, 16 Go et 32 Go sur les interfaces de connexion DDR5.

Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.
• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
• Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.

3. Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

MAXIMUS Z790 EXTREHE PCIEX16(G5)_1 PCIEX4(G4) PCIEX16(G5)_2

Veuillez vous référer au tableau ci-dessous pour la configuration VGA recommandée.

Configuration VGA recommandée

Description Une carte VGA Deux cartes VGA
1 PCIEX16(G5)_1 x16 x8
3 PCIEX16(G5)_2 - x8

• Connectez les ventilateurs du châssis aux connecteurs pour ventilateurs du châssis de la carte mère lors de l'utilisation de multiples cartes graphiques pour une meilleure ventilation.
• M.2_1 partage la bande passante avec PCIEX16(G5)_2. Lorsque le slot M.2_1 est activé, PCIEX16(G5)_2 est désactivé.

4. Connecteurs des ventilateurs et de la pompe

Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes afin de refroidir le système.

A CPU_FAN B CPU_OPT C CHA_FAN1P D W_PUMP+1 E CHA_FAN2P F RAD_FAN1 G RAD_FAN2 H W_PUMP+2 GND FAN PWR FAN IN FAN PWM

• N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère.
  Une circulation de l'air insuffisante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !
• Assurez-vous que le câble est correctement inséré dans le connecteur.

Pour les kits de refroidissement liquide, branchez le connecteur de la pompe au connecteur W_PUMP+1/2.

Connecteur Intensité Max Puissance			Vitesse par défaut Contrôle partagé
		Max
CPU_FAN 1A 12W Contrôle Q-Fan A
CPU_OPT 1A 12W Contrôle Q-Fan A
RAD_FAN1 1A 12W Contrôle Q-Fan -
RAD_FAN2 1A 12W Contrôle Q-Fan -
CHA_FAN1P 1A 12W Contrôle Q-Fan -
CHA_FAN2P 1A 12W Contrôle Q-Fan -
W_PUMP+1	3A	36W	Pleine vitesse	-
W_PUMP+2	3A	36W	Pleine vitesse	-

5. Connecteur pour waterblock

Le connecteur pour Waterblock permet de connecter des capteurs afin de surveiller la température, le débit et les signaux de fuite d'eau de vos monoblocks tiers. Vous pouvez régler manuellement les ventilateurs et la pompe à eau pour optimiser l'efficacité thermique de vos monoblocks tiers.

WB_SENSOR WATER_DETECT_IN O4_TS_WB_O O4_TS_WB_I O4_SEN_WATER_BLOCK_C GND GND GND +12V WATER_DETECT_WB_EC

6. Connecteurs pour système de refroidissement liquide

Les connecteurs pour systèmes de refroidissement liquide vous permettent de connecter des sondes afin de surveiller la température et le débit du liquide de refroidissement. Vous pouvez régler manuellement les ventilateurs et la pompe à eau pour optimiser l'efficacité thermique de votre système de refroidissement liquide.

7. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les fiches de la source d'alimentation doivent être branchées selon une orientation précise, trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalement insérées.

A B C D HROKLA ZING EXTENS

ATX_12V_1 +12V DC +12V DC +12V DC +12V DC GND GND GND GND PN1

B ATX_12V_2 +12V DC +12V DC +12V DC +12V DC GND GND GND GND PN 1

ATX_PWR +3 Volts PIN 1 -12 Volts +3 Volts G GND GND G PSON# +5 Volts GND GND GND GND +5 Volts GND floating Power OK +5 Volts +5V Standby +5 Volts +12 Volts +5 Volts +12 Volts GND +3 Volts D

Assurez-vous de connecter la prise 8 broches, ou de connecter les deux prises 8 broches simultanément.

• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.
• Si vous souhaitez utiliser deux ou plusieurs cartes graphiques PCI Express x16, utilisez un bloc d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système.

Le connecteur PD_12V_PWR fournit une puissance supplémentaire aux slots PCIe X16. Pour fournir une charge à 60W, veuillez brancher le câble d'alimentation sur le connecteur (6 broches) de carte graphique PCIe (PD_12V_PWR). Sans cette connexion, la puissance de charge maximale est de 27W.

8. Emplacement M.2

Le slot M.2 vous permet d'installer des périphériques M.2, tels que des SSD M.2.

A M.2_1(SOCKET3) B M.2_2(SOCKET3) C M.2_3(SOCKET3)

- Processeurs Intel® de 13e et 12e génération :

• Le slot M.2_1 prend en charge les modules PCIe 5.0 x4 (lecteurs M Key 2242/2260/2280/22110).
• Le slot M.2_2 prend en charge les modules PCIe 4.0 x4 (lecteurs M Key 2280).

- Chipset Intel® Z790 :

• Le slot M.2_3 prend en charge les modules PCIe 4.0 x4 et SATA (lecteurs M Key 2280).
• M.2_1 partage la bande passante avec PCIEX16(G5)_2. Lorsque le slot M.2_1 est activé, PCIEX16(G5)_2 est désactivé.
• Les slots M.2_2 et M.2_3 sont renversés, veuillez retourner le module M.2 lors de l'installation sur ces slots M.2.
• Technologie Intel® Rapid Storage avec prise en charge RAID 0/1/5/10 (PCIe) et RAID 0/1/5/10 (SATA).

Le module SSD M.2 est vendu séparément.

9. Slot DIMM.2

Le slot DIMM.2 vous permet d'installer une carte DIMM.2 afin de prendre en charge des SSD M.2 supplémentaires.

DIMM.2_SLOT DIMM.2_SLOT

• Avant d'installer ou de désinstaller la carte DIMM.2, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère et/ou la carte DIMM.2.
• La carte DIMM.2 possède une encoche pour être insérée dans un seul sens. Vérifiez que l'encoche de la carte est correctement alignée avec le slot DIMM.2 avant d'insérer la carte.

• Le module DIMM.2 prend en charge les modules PCIe 4.0 en mode x4 (pour lecteurs M Key 2242/2260/2280/22110).
• Ces sockets sont compatibles avec la technologie Intel® Rapid Storage (IRST).

Le module SSD M.2 est vendu séparément.

10. Port SATA 6 Gb/s

Le port SATA 6 Gb/s permet de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA.

A B C

A SATA6G_1 SATA6G_2 B SATA6G_3 SATA6G_4 C SATA6G_E1 SATA6G_E2 GND GND RSATA_TXP GND RSATA_TXN GND RSATA_RXN GND RSATA_RXP GND RSATA_RXN GND

• L'installation de périphériques de stockage SATA sur les ports SATA6G_1-4 permet de créer des volumes RAID 0, 1, 5 et 10 par le biais de la technologie Intel® Rapid Storage et du chipset Z790 embarqué.
• La création de volume RAID et les disques de démarrage ne sont pas pris en charge sur les ports SATA6G_E1-2.

Avant de créer un volume RAID, consultez le Guide de configuration RAID. Vous pouvez télécharger le Guide de configuration RAID sur le site Web d'ASUS.

11. Port Thunderbolt™ 4

Le port Thunderbolt™ 4 vous permet de connecter un câble Thunderbolt™ 4 Type-C® et offre un débit allant jusqu'à 40 Gb/s.

TBT4_EC2

12. Connecteur pour port USB 3.2 Gen 2x2 Type-C® en façade

Ce connecteur USB 3.2 Gen 2x2 Type-C® est dédié à la connexion de ports USB 3.2 Gen 2x2 supplémentaires en façade. Le connecteur USB 3.2 Gen 2x2 Type-C® offre un débit allant jusqu'à 20 Gb/s et prend en charge PD 3.0 / QC 4+ avec charge rapide jusqu'à 60W.

U32G2X2_C1 SBU2 SBU1 CC1 VBUS RX1- RX1+ GND TX1- TX1+ VBUS VBUS TX2+ TX2- GND RX2+ RX2- GND D- D+ CC2

• Le module USB 3.2 Gen 2x2 Type-C® est vendu séparément.
• Pour la prise en charge de PD 3.0 / QC 4+, assurez-vous de brancher le connecteur (6 broches) PD_12V_PWR.
• La fonction PD 3.0 avec charge rapide jusqu'à 60W (20V/3A) est uniquement prise en charge par les contrôleurs CC Logic.
• En état S5 (Arrêt piloté), PD 3.0 et QC 4.0+ fournissent une puissance maximale de 10W.

13. Connecteur USB 3.2 Gen 1

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen 1 supplémentaires. Le connecteur USB 3.2 Gen 1 fournit des vitesses de transfert jusqu'à 5 Gb/s.

A U32G1_E12 B U32G1_E34 ID(GND) IntA_P2_D+ IntA_P1_D+ IntA_P2_D- IntA_P1_D- GND GND IntA_P2_SSTX+ IntA_P1_SSTX+ IntA_P2_SSTX- IntA_P1_SSTX- GND GND IntA_P2_SSRX+ IntA_P1_SSRX+ IntA_P2_SSRX- IntA_P1_SSRX- Vbus Vbus PN 1

Le module USB 3.2 Gen 1 est vendu séparément.

14. Connecteur USB 2.0

Ce connecteur est dédié à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s.

USB_EP1E2 USB_EP3E4 P/N 1 USB+5V USB_P1- USB_P1+ GND NC A B

Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère !

Le module USB 2.0 est vendu séparément.

15. Connecteur Gen 2 adressable

Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED RGB WS2812B. Le connecteur Gen2 adressable (6 broches) vous permet de connecter un câble répartiteur ARGB 1-à-2, pour la connexion de deux (2) bandes LED.

ADD GEN2_12 Ground Ground Data Data +5V +5V PIN 1 ADD GEN2_3 PIN 1 +5V Data Ground

Le connecteur adressable prend en charge les bandes LED RGB adressables WS2812B (5V/Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED combinées.

Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
• La bande LED RGB adressable ne s'allume qu'une fois le système démarré.
• La bande LED RGB adressable est vendue séparément.

16. Connecteur Aura RGB

Le connecteur Aura RGB permet de brancher des bandes LED RGB.

RGB_HEADER PIN 1 ■ ■ ■ ■ +12V G R B

Le connecteur Aura RGB prend en charge les bandes de LED multicolores RGB 5050 (12V/G/R/B), avec un courant maximal de 3A (12V).

Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifiez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.
• La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement.
  • La bande LED est vendue séparément.

17. Boutons BCLK

Les boutons BCLK vous permettent de régler la fréquence BCLK (Fréquence de base).

A BCLK+ B BCLK-

Pour utiliser les boutons BCLK, l'option "Runtime BCLK OC" doit d'abord être activée dans le BIOS.

18. Bouton de sélection du BIOS

La carte mère est livrée avec deux BIOS. Appuyez sur le bouton BIOS pour basculer d'un BIOS à l'autre et charger des configurations différentes.

BIOS_SWITCH

Les LED du BIOS (BIOS_LEDs) indiquent le BIOS que vous utilisez actuellement.

19. Bouton FlexKey (Reset)

Appuyez sur le bouton FlexKey pour redémarrer le système. Vous pouvez également configurer le bouton et lui assigner une fonction différente, tels que le démarrage en mode sans échec ou l'activation de l'éclairage AURA.

FLEXKEY HENSUS Z750.EXTREME

Ce bouton est configuré sur [Reset] par défaut. Vous pouvez choisir une fonction différente pour ce bouton dans les paramètres du BIOS.

20. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

AAFP GND PRESENCE# SENSE1_RETUR SENSE2_RETUR PN 1 PORT1L PORT1R PORT2R SENSE_SEND PORT2L HD-audio-compliant pin definition

Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.

21. Cavalier LN2 Mode

Placez le cavalier sur les broches 2-3 pour optimiser la carte mère et résoudre le bug de démarrage à froid pendant le POST et permettre au système de démarrer.

LN2_MODE 1 2 Disable (default setting) 2 3 Enable

22. Connecteur du capteur OSC

Le connecteur du capteur OSC est réservé à la carte ROG True Voltician et permet de surveiller les fluctuations de tension du processeur.

H500-03 270 EXTENSIVE OSC_SENSE PIN 1

23. Points de mesure Probelt

La fonctionnalité ROG Probelt permet de détecter la tension et les paramètres d'overclocking de votre système grâce à un multimètre. Vous pouvez également mesurer les points Probelt pendant un overclocking.

Probelt VSCORE VIN VDD SA ST STG TXV IOA ATOM0 ATOM1 1P8 GND

Utiliser Probelt

Connectez l'une des sondes au point Probelt GND puis connectez l'autre sonde sur un autre point Probelt afin de mesurer la tension correspondante.

L'illustration ci-dessus est donnée à titre indicatif uniquement, la disposition des composants de la carte mère et l'emplacement des points de mesure peuvent varier selon le modèle de carte mère.

24. Bouton ReTry

Le bouton ReTry est spécialement conçu pour les fans d'overclocking. Il est le plus utile pendant le processus de démarrage lorsque le bouton de réinitialisation est inutilisable. Appuyez sur ce bouton pour forcer le redémarrage du système tout en conservant les mêmes paramètres afin d'effectuer plusieurs essais rapides et réussir le POST.

HROPHUS Z/350 EXTRECHE RETRY_BUTTON

25. Connecteur et interrupteur RSVD

L'interrupteur et le connecteur RSVD sont réservés aux techniciens ASUS.

A RSVD_3 PIN 1 B RSVD_1 Enabled Disabled (Default)

Assurez-vous que l'interrupteur RSVD est réglé sur Disabled (Désactivé). Régler cet interrupteur sur Enabled (Activé) peut endommager votre système.

26. Bouton de démarrage sans échec

Le bouton Safe Boot applique temporairement les paramètres de sécurité du BIOS tout en conservant les paramètres d'overclocking, ce qui vous permet de modifier les paramètres causant un échec de démarrage. Le bouton de démarrage sans échec (Safe Boot) peut être utilisé à tout moment pour forcer le système à redémarrer dans le mode sans échec du BIOS.

27. Interrupteur Slow Mode

Le système peut planter si le processeur est instable à cause de paramètres d'overclocking extrêmes. Activez le commutateur Slow Mode pendant les phases de test au LN2 afin de réduire la fréquence du processeur et ainsi stabiliser le système, ce qui vous permet de conserver les données d'overclocking.

SLOW_MODE Enabled Disabled (Default)

28. Bouton Démarrer

Appuyez sur le bouton d'alimentation pour démarrer le système, le mettre en veille ou l'éteindre (selon les paramètres du système d'exploitation).

START HINDA ZING EXTENS

29. Connecteur panneau système

Le connecteur panneau système prend en charges plusieurs fonctions relatives au châssis.

- Connecteur pour LED d'alimentation système (PLED)

Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité du périphérique de stockage (HDLED)

Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

- Bouton d'alimentation/arrêt piloté (PWRBTN)

Ce connecteur 3-1 broches est réservé à la LED d'alimentation système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-off (selon les paramètres du système d'exploitation).

- Connecteur pour bouton de réinitialisation (RESET)

Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.

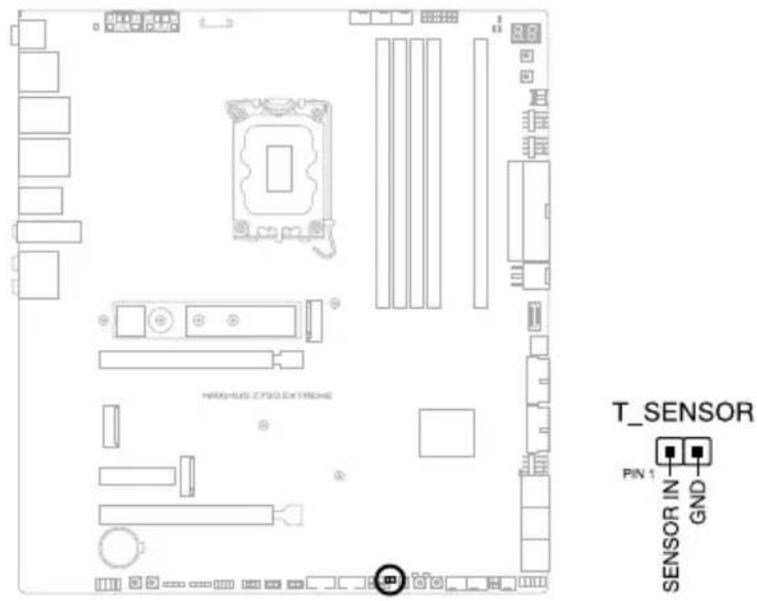

30. Connecteur pour capteur thermique

Le connecteur pour capteur thermique permet de connecter un capteur afin de surveiller la température des périphériques et des composants essentiels de la carte mère. Connectez le capteur thermique et placez le sur le périphérique ou le composant de la carte mère pour détecter sa température.

Le capteur thermique est vendu séparément.

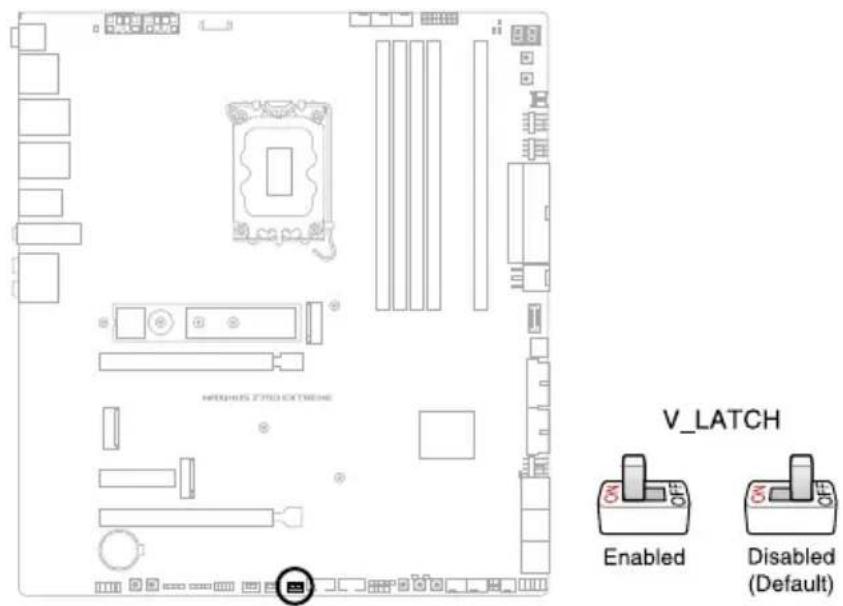

31. Interrupteur V\_Latch

L'interrupteur V_Latch permet aux utilisateurs passionnés de visualiser la régulation de tension de la carte mère. Lorsque l'interrupteur V_Latch est activé, il enregistre les véritables tensions maximales et minimales de Vcore.

V_LATCH Enabled Disabled (Default)

32. LED Q-Code

Ces voyants offrent un système d'affichage à code symbolisé par deux valeurs numériques pour vous informer de l'état du système.

Q_CODE 8.8.

- Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.

- Veuillez consulter le tableau de débogage dans la section Annexes pour plus de détails.

33. Témoins lumineux Q-LED

Les témoins Q-LED vérifient l'état des composants clés (processeur, mémoire, carte graphique, périphériques de démarrage) durant la séquence de démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu.

H01H05 2750 EXTRENC

Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.

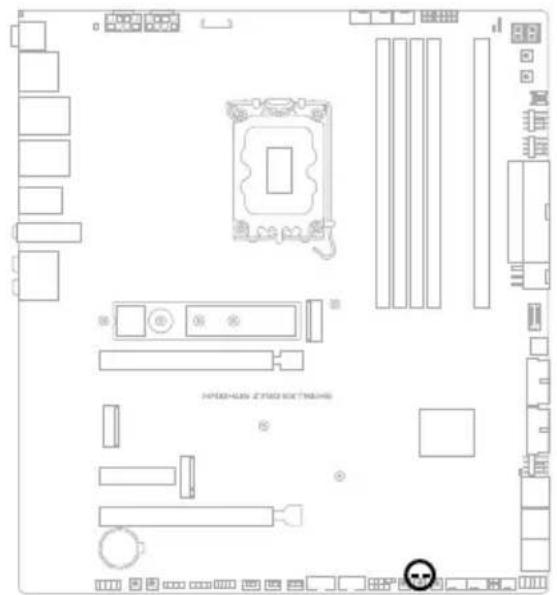

34. LED du BIOS

La LED du BIOS indique le BIOS en cours d'utilisation.

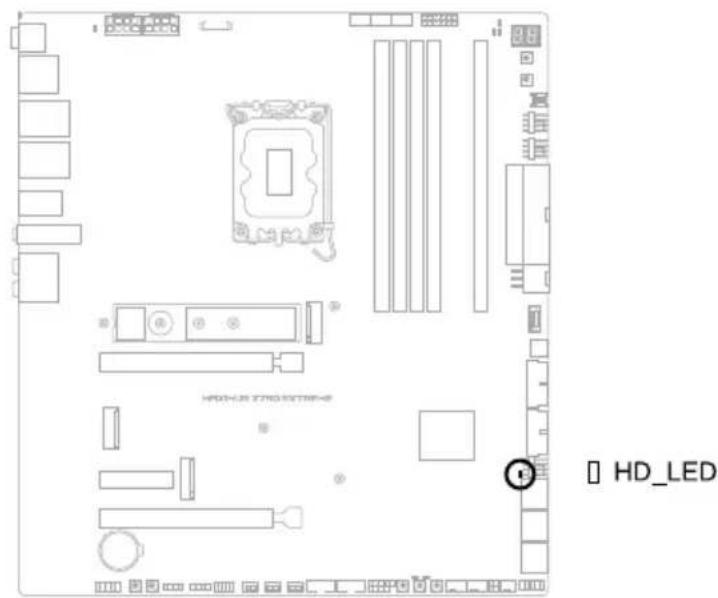

35. LED d'activité du périphérique de stockage

LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

HD_LED

36. LED du connecteur d'alimentation 8 broches

La LED du connecteur d'alimentation s'allume pour indiquer que le connecteur d'alimentation 8 broches n'est pas branché.

PLUG_8PIN_PWR HINHUS ZNO EXTRENE

Procédures d'installation de base

2

2.1 Monter votre ordinateur

Les illustrations de cette section sont données à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.

2.1.1 Installer le processeur

- Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour un socket LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700.

- ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.

Soyez prudent lorsque vous soulevez le levier, assurez-vous de le maintenir lorsque vous le libérez de son emplacement. Si vous relâchez le levier immédiatement après l'avoir libéré de son emplacement, il peut revenir en arrière et endommager votre carte mère.

2 A B

Assurez-vous de retirer le protecteur du levier du socket du processeur situé sur le loquet à levier avant de verrouiller le loquet sous la plaque de maintien. Le non-respect de cette précaution peut endommager votre système lors de l'installation du système de refroidissement.

2.1.2 Installer le système de refroidissement

• Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du système de refroidissement avant toute installation.
• Assurez-vous de retirer le protecteur du levier du socket du processeur situé sur le loquet à levier avant d'installer le système de refroidissement. Le non-respect de cette précaution peut endommager votre système.

Pour installer le ventilateur du processeur

1 A B A B

- Nous vous recommandons d'utiliser un système de refroidissement compatible LGA1700 sur une carte mère de la série Intel® 700.

- Des orifices supplémentaires pour les systèmes de refroidissement compatibles LGA1200 sont également disponibles sur les cartes mères ASUS de la série Intel® 700, cependant, nous vous conseillons vivement de consulter le fournisseur ou le fabricant de votre système de refroidissement sur la compatibilité.

- Les systèmes de refroidissement compatibles LGA1200 de type pushpin ne peuvent pas être installés sur cette carte mère.

Pour installer une solution de refroidissement AIO

• Nous vous recommandons d'utiliser un système de refroidissement compatible LGA1700 lors de l'installation d'un système de refroidissement sur une carte mère de la série Intel® 700.
• Des orifices supplémentaires pour les systèmes de refroidissement compatibles LGA1200 sont également disponibles sur les cartes mères ASUS de la série Intel® 700, cependant, nous vous conseillons vivement de consulter le fournisseur ou le fabricant de votre système de refroidissement sur la compatibilité.
• Si vous souhaitez installer un système de refroidissement AIO, il est recommandé de l'installer après l'installation de la carte mère dans le châssis.

1

W_PUMP+1/2

W_PUMP+1/2

2

CPU_FAN CPU_OPT

2.1.3 Installer un module de mémoire

Retirer un module de mémoire

2.1.4 Installer une carte M.2

Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère.

Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par le pad thermique fourni ou un pad thermique d'une épaisseur de 1,25 mm.

• Les illustrations ne décrivent les étapes d'installation que pour un seul slot M.2. Si vous souhaitez installer un module M.2 sur un autre slot M.2, les étapes sont identiques.
• Utilisez un tournevis Phillips pour installer ou retirer les vis ou supports à vis mentionnés dans cette section.
  • La carte M.2 est vendue séparément.

Pour M.2\_1

1. Desserrez les vis du dissipateur thermique.

1. Soulevez délicatement et faites pivoter le dissipateur thermique pour l'écarter du slot M.2.

Le dissipateur thermique dispose d'un câble connecté à la carte mère, assurez-vous de ne pas tirer sur le dissipateur thermique afin de ne pas endommager le câble.

1. Installez votre module M.2 dans le slot M.2. Les étapes d'installation peuvent différer selon la longueur du module M.2, référez-vous aux procédures d'installation adaptées aux différents types de lecteurs M.2 :

Pour la longueur 22110

A. Retirez le loquet M.2 Q-Latch préinstallé sur le trou de vis situé à la longueur 2280.

B. Retirez les films plastiques des pads thermiques.

C. Faites pivoter et ajustez le loquet M.2 Q-Latch sur la longueur 22110 afin que la poignée pointe dans la direction opposée au slot M.2.

D. Installez votre module M.2 dans le slot M.2.

E. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place.

Pour la longueur 2280

A. Faites pivoter et ajustez le loquet M.2 Q-Latch sur la longueur 2280 afin que la poignée pointe dans la direction opposée au slot M.2.
B. Retirez le film plastique du pad thermique.
C. Installez votre module M.2 dans le slot M.2.
D. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place.

Pour les longueurs 2242 et 2260

A. (optionnel) Retirez la vis si une vis noire est installée dans le trou de vis situé à la longueur adaptée à votre lecteur M.2.

Suivez cette étape uniquement si vous souhaitez installer un lecteur M.2 type 2242.

B. Retirez le film plastique du pad thermique.
C. Installez le support à vis fourni dans le trou de vis situé à la longueur adaptée à votre lecteur M.2.
D. Installez votre module M.2 dans le slot M.2.
E. Fixez votre module M.2 en utilisant la vis fournie.

1. Retirez le film plastique des pads thermiques situés sous le dissipateur thermique.

Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par le pad thermique fourni ou un pad thermique d'une épaisseur de 1,25 mm.

1. Replacez le dissipateur thermique.

Nous vous recommandons fortement d'installer la carte mère dans le châssis avant de remplacer le dissipateur thermique M.2_1, car deux des trous de vis de la carte mère utilisés pour fixer la carte mère au châssis ne seront pas accessibles si le dissipateur thermique M.2_1 est replacé avant d'installer la carte mère dans le châssis.

1. Fixez le dissipateur thermique en utilisant les vis fournies.

Pour les slots M.2\_2 et M.2\_3

1. Desserrez les vis du dissipateur thermique M.2.
2. Soulevez et retirez le dissipateur thermique.

1. Retirez le film plastique du pad thermique.
2. Faites pivoter et ajustez le loquet M.2 Q-Latch afin que sa poignée pointe dans la direction opposée au slot M.2.
3. Installez votre module M.2 dans le slot M.2.
4. Faites pivoter loquet M.2 Q-Latch dans le sens horaire pour maintenir le module M.2 en place.

1. Retirez le film plastique des pads thermiques situés sous le dissipateur thermique.

Si le pad thermique du dissipateur M.2 est endommagé, nous vous recommandons de le remplacer par le pad thermique fourni ou un pad thermique d'une épaisseur de 1,25 mm.

1. Replacez le dissipateur thermique.

Nous vous recommandons fortement d'installer la carte mère dans le châssis avant de remplacer le dissipateur thermique sur M.2_2 et M.2_3, car deux des trous de vis de la carte mère utilisés pour fixer la carte mère au châssis ne seront pas accessibles si le dissipateur thermique de M.2_2 et M.2_3 est replacé avant d'installer la carte mère dans le châssis.

1. Fixez le dissipateur thermique en utilisant les vis fournies.

2.1.5 Installation du kit de refroidissement supplémentaire Pour installer le support pour ventilateur DDR5

• Vous pouvez installer des ventilateurs 12V (1A, 12W), de 40mm x 40mm / 50mm x 50mm / 60mm x 60mm sur le support de ventilateur si vous avez besoin d'un refroidissement supplémentaire pour votre carte mère.
  • Le ventilateur est vendu séparément.

2.1.6 Installer la carte mère

1. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont alignés avec la zone d'E/S du châssis.

1. Placez neuf (9) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous) pour sécuriser la carte mère au châssis.

Cette instruction est fournie à titre de référence, veuillez utiliser le nombre de vis adéquat en fonction de votre installation.

Ne vissez pas trop fort! Vous risqueriez d'endommager la carte mère.

2.1.7 Connexion d'alimentation ATX

1

Assurez-vous de connecter la prise à 8 broches ou les deux prises à 8 broches.

3

Le connecteur PD_12V_PWR fournit une puissance supplémentaire aux slots PCIe X16. Pour fournir une charge à 60W, veuillez brancher le câble d'alimentation sur le connecteur (6 broches) de carte graphique PCIe (PD_12V_PWR). Sans cette connexion, la puissance de charge maximale est de 27W.

2.1.8 Connexion de périphériques SATA

2

2.1.9 Connecteur E/S avant

Pour installer le kit ASUS Q-Connector

Pour installer un connecteur USB 3.2 Gen 2x2 Type-C®

USB 3.2 Gen 2x2 Type-C°

Ce connecteur ne peut être installé que dans un seul sens. Insérez le connecteur jusqu'à ce qu'il soit bien en place.

Pour installer un connecteur USB 3.2

Gen 1 USB 3.2 Gen 1

Connecteur USB 2.0

USB 2.0

Connecteur audio pour façade de châssis d'ordinateur

2.1.10 Installer une carte d'extension

Pour installer une carte PCIe x16

Pour installer une carte

PCIe x4

Utiliser le bouton Q-Release pour slot PCIe

Le slot PCIEX16(G5)_1 dispose d'un bouton Q-Release vous permettant de retirer facilement une carte d'extension installée sur ce slot PCIe, même lorsque la carte d'extension bloque le loquet PCIe, comme une carte graphique.

Pour libérer une carte d'extension à l'aide du bouton Q-Release :

Soulevez légèrement la carte d'extension d'une main et appuyez sur le bouton Q-Release avec l'autre main. Cela devrait libérer la carte d'extension et vous permettre de la retirer facilement.

L'illustration ci-dessous est donnée à titre indicatif uniquement. La carte mère et le bouton Q-Release peuvent différer selon les modèles, mais les étapes d'utilisation du bouton Q-Release restent les mêmes.

2.1.11 Installer la carte DIMM.2

• Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère.
  • Le module SSD M.2 est vendu séparément.

• Avant d'installer ou de désinstaller la carte DIMM.2, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère et/ou la carte DIMM.2.
• La carte DIMM.2 possède une encoche pour être insérée dans un seul sens. Vérifiez que l'encoche de la carte est correctement alignée avec le slot DIMM.2 avant d'insérer la carte.

• Le module DIMM.2 prend en charge les modules PCIe 4.0 en mode x4 (pour lecteurs M Key 2242/2260/2280/22110).
• Ces sockets sont compatibles avec la technologie Intel® Rapid Storage (IRST).
• Lors de l'utilisation du dissipateur thermique DIMM.2, il est recommandé de retirer le dissipateur thermique par défaut du SSD M.2 avant d'installer le SSD M.2 sur le dissipateur thermique DIMM.2.
• Si votre SSD M.2 ne comporte pas de puce flash à l'arrière, veuillez retirer les pads thermiques M.2 par défaut de votre module DIMM.2 et les remplacer par les pads M.2 plus épais fournis.

2.1.12 Installer l'antenne WiFi amovible

Installer l'antenne WiFi amovible ASUS

Connectez l'antenne WiFi amovible ASUS incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur.

• Assurez-vous que l'antenne WiFi amovible ASUS est bien installée sur les ports WiFi.
• Placez l'antenne à plus de 20 cm de toute personne.

L'illustration ci-dessus est donnée à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle, les instructions d'installation sont toutefois identiques.

2.1.13 Installer le contrôleur de ventilateur ROG

Les illustrations de cette section sont fournies à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.

1

LITNENDEBROKEN NANDEBROKEN NANDEBROKEN ARGB ARGB

2

FIRRO-INGAIDRONG-INGAIDRONG-CHRY BASPARS OTAN TARGET AN SPARGENTAN SPARGENT Entrée d'allimentation

3

ITN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-VEN-Ven BRAVE EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN EN VEN ↑

4

5

LG M10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

OU

2.2 Bouton de mise à jour du BIOS BIOS FlashBack™

BIOS Flashback™ vous permet de mettre à jour le BIOS sans avoir à accéder au BIOS actuel ou au système d'exploitation.

Pour utiliser BIOS Flashback™ :

1. Connectez votre périphérique de stockage USB au port USB Flashback™.

Il est recommandé de copier le fichier du BIOS sur un périphérique de stockage USB 2.0 pour garantir une meilleure stabilité et compatibilité.

1. Visitez le site https://www.asus.com/fr/support/ et téléchargez la dernière version du BIOS.

2. Renommez le fichier en MZ790E.CAP ou lancez l'application BIOSRenamer.exe pour renommer automatiquement le fichier, puis copiez-le sur votre périphérique de stockage USB.

L'application BIOSRenamer.exe est fournie avec le fichier BIOS lorsque vous téléchargez le fichier de mise à jour du BIOS pour une carte mère compatible BIOS FlashBack™.

1. Éteignez votre ordinateur.
2. Maintenez le bouton BIOS Flashback™ enfoncé pendant trois (3) secondes jusqu'à ce que la LED clignote à trois reprises, puis relâchez. La fonction BIOS Flashback™ est alors activée.

1. La mise à jour est terminée lorsque le voyant lumineux s'éteint.

Consultez la section Mettre à jour le BIOS du chapitre 3 pour consulter la liste des autres méthodes de mise à jour du BIOS.

• Ne pas débrancher le périphérique de stockage, allumer l'ordinateur ou appuyer sur le bouton Clear CMOS (CLR_CMOS) lors de la mise à jour du BIOS. En cas d'interruption du processus de mise à jour, veuillez répéter les procédures pour terminer la mise à jour du BIOS.
• Si le voyant lumineux clignote pendant cinq secondes puis reste allumé, cela signifie que la fonction BIOS Flashback™ rencontre des difficultés de fonctionnement. Causes possibles : 1. Mauvaise installation du périphérique de stockage. 2. Nom de fichier incorrect ou format de fichier invalide. Veuillez redémarrer le système pour corriger ce problème.
• La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service après-vente ASUS le plus proche pour obtenir de l'aide.

Pour plus d'informations sur l'utilisation de la fonction BIOS FlashBack™, consultez https://www.asus.com/fr/support/ou scannez le code QR ci-dessous.

2.3 Connecteurs arrières et audio de la carte mère 2.3.1 Connecteurs arrières

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 HDMI®

Connecteurs arrières

1. Bouton d'effacement de la mémoire CMOS (CLR_CMOS). L'utilisation de ce bouton permet d'effacer les informations de configuration du BIOS. N'utilisez ce bouton que si le système se bloque suite à un overclocking.

2. USB 3.2 Gen 2 Type-A sur les ports E1 et EP2

3. Port Ethernet Marvell AQtion 10Gb*

4. Port Ethernet Intel® 2.5Gb*

5. USB 3.2 Gen 2 Type-A sur les ports 6, 7 et 8

6. Bouton BIOS FlashbackTM

7. Port HDMI®

8. Port E3 USB 3.2 Gen 2 Type-A

9. Port C5 USB 3.2 Gen 2x2 Type-C®

10. Port E4 USB 3.2 Gen 2 Type-A

11. Port EC1 ThunderboltTM 4 USB Type-C®

12. USB 3.2 Gen 2x2 Type-C® sur le port C3

13. Module WiFi

14. Sortie S/PDIF optique

15. Prises audio à éclairage LED**

* et ** : reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.

Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Par exemple, connectez vos appareils USB 3.2 Gen 1 aux ports USB 3.2 Gen 1 afin d'obtenir de meilleures performances avec vos appareils.

* LED d'indications du port Ethernet Intel® 2.5Gb

LED ACT/LIEN
État Description
Éteint Pas de lien
Vert Lien établi
Clignotant Activité de données

LED Vitesse
État Description
Éteint Pas de lien
Éteint	Connexion 100 Mb/s / 10 Mb/s
Vert Connexion 2,5 Gb/s
Orange Connexion 1 Gb/s

LED ACT/ LIEN LED VITESSE Port réseau

* LED d'indications du port Ethernet Marvell AQtion 10Gb

LED ACT/LIEN
État Description
Éteint Pas de lien
Vert Lien établi
Clignotant	Activité de données

LED Vitesse
État Description
Éteint Pas de lien
Vert 10 Gb/s
Orange	Connexion 5 Gb/s /2,5 Gb/s / 1 Gb/s / 100Mb/s

LED ACT/ LIEN LED VITESSE Port réseau

** Configurations audio 2, 4, 5.1 et 7.1 canaux

Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux
Bleu clair (Panneau arrière)	-	-	-	Sortie haut-parleurs latéraux
Vert (Panneau arrière)	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Rouge (Panneau arrière)	-	-	-	-
Blanc (Panneau arrière)	-	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Orange (Panneau arrière)	-	-	Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse

2.3.2 Connexions audio

Connecteurs audio

orange light blue white lime red

Connexion à un casque ou un microphone

Connector un système de haut-parleurs à 2 canaux

Connector un système de haut-parleurs à 4 canaux

Connexion à un système de haut-parleurs 5.1

Connexion à un système de haut-parleurs 7.1

2.4 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le châssis d'ordinateur.
2. Assurez-vous que tous les interrupteurs sont éteints.
3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.
4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une protection contre les surtensions.
5. Allumez l'ordinateur en suivant la séquence suivante :

a. Écran

b. Périphériques de stockage externes (en commençant par le dernier sur la chaîne)
c. Alimentation système

1. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume. Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards "non polluants" ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage.

Le système exécute alors les tests de démarrage (POST). Pendant l'exécution des tests, des messages supplémentaires apparaissent à l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vérifiez le réglage des cavaliers et les connexions, ou faites appel au service après-vente de votre revendeur.

1. Au démarrage, maintenez la touche enfoncée pour accéder au menu de configuration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.5 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt logiciel en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS.

BIOS et configurations RAID

3

Pour plus d'informations sur le BIOS et les configurations RAID, consultez la page : www.asus.com/support.

3.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité que sous un système d'exploitation. Le terme "BIOS" utilisé dans ce manuel fait référence au "BIOS UEFI", sauf mention spéciale.

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la configuration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la configuration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modifier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.
- Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options.

3.2 Programme de configuration du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système, appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur , le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur ++.
• Appuyez sur le bouton de réinitialisation du châssis.

- Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué.

Une fois l'une des ces trois options utilisée, appuyez sur pour accéder au BIOS.

• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère.
• Le BIOS ne prend pas en charge les périphériques Bluetooth.

L'écran de menu BIOS

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche .

3.3 ASUS EZ Flash 3

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®.

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .

Pour mettre à jour le BIOS :

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

• Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.

• Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils), sélectionnez l'élément ASUS EZ Flash 3 Utility puis appuyez sur .
• Appuyez sur la touche directionnelle gauche pour sélectionner le champ Drive (Lecteur).
• Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de stockage contenant le fichier BIOS, puis appuyez sur .
• Appuyez sur la touche directionnelle droite pour sélectionner le champ Folder (Dossier).
• Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

3.4 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.

Restaurer le BIOS

1. Téléchargez la dernière version du BIOS de votre carte mère en vous rendant sur https://www.asus.com/fr/support/.
2. Renommez le fichier du BIOS asus.cap ou MZ790E.cap et placez le fichier renommé sur un périphérique de stockage USB.
3. Allumez l'ordinateur.
4. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
5. L'utilitaire vérifiera automatiquement la présence du fichier BIOS sur l'un de ces supports. Une fois trouvé, l'utilitaire commencera alors à mettre à jour le fichier BIOS corrompu.
6. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur pour rétablir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

3.5 Configuration de volumes RAID

Cette carte mère permet de créer des matrices RAID via la technologie Intel® Rapid Storage (RAID PCIe 0/1/5/10 et RAID SATA 0/1/5/10).

Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/fr/support, ou scanner ce code QR.

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques.

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

Annexes

Tableau de débogage Q-Code

Code Description
00 Non utilisé
01 Mise sous tension. Détection du type de réinitialisation (soft/hard).
02 Initialisation AP avant chargement du microcode
03 Initialisation de l'agent système avant chargement du microcode
04 Initialisation PCH avant chargement du microcode
06 Chargement du microcode
07 Initialisation AP après chargement du microcode
08 Initialisation de l'agent système après chargement du microcode
09 Initialisation PCH après chargement du microcode
0B Initialisation du cache
0C - 0D Réservé aux futurs codes d'erreur AMI SEC
0E Microcode introuvable
0F Microcode non chargé
10 PEI Core est lancé
11 - 14 L'initialisation pré-mémoire du processeur est lancée
15 - 18 L'initialisation pré-mémoire de l'agent système est lancée
19 - 1C L'initialisation pré-mémoire PCH est lancée
2B - 2F Initialisation de la mémoire
30 Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous)
31 Mémoire installée
32 - 36 Initialisation post-mémoire du processeur
37 - 3A L'initialisation post-mémoire de l'agent système est lancée
3B - 3E L'initialisation post-mémoire du PCH est lancée
4F DXE IPL est lancé
50 - 53	Erreur d'initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible
54 Erreur d'initialisation de la mémoire non spécifiée
55 Mémoire non installée
56 Type de processeur ou vitesse invalide
57 Le processeur ne correspond pas
58 Échec de l'auto test du processeur ou erreur du cache du processeur possible
59	Le micro-code du processeur est introuvable ou la mise à jour du micro-code a échoué
5A Erreur du processeur interne
5B Le PPI de réinitialisation n'est pas disponible
5C - 5F Réservé aux futurs codes d'erreur AMI

(continue à la page suivante)

Tableau de débogage Q-Code

Code Description

E0 La reprise S3 est lancée (Le PPI de reprise S3 est appelé par le DXE IPL)

E1 Exécution du Boot Script S3

E2 Reposter la vidéo

E3 Appel de vecteur de réveil S3 du système d'exploitation

E4 – E7 Réservé aux futurs codes de progression AMI

E8 Échec de reprise S3

E9 PPI reprise S3 introuvable

EA Erreur de script reprise démarrage S3

EB Erreur de réveil du système d'exploitation S3

EC – EF Réservé aux futurs codes d'erreur AMI

F0 Condition de récupération déclenchée par le firmware (Auto récupération)

F1 Condition de récupération déclenchée par l'utilisateur (Récupération forcée)

F2 Le processus de récupération est lancé

F3 Image de récupération du microprogramme trouvée

F4 Image de récupération du microprogramme chargée

F5 – F7 Réservé aux futurs codes de progression AMI

F8 La récupération PPI n'est pas disponible

F9 Capsule de récupération introuvable

FA Capsule de récupération invalide

FB – FF Réservé aux futurs codes d'erreur AMI

60 DXE Core est lancé

61 Initialisation NVRAM

62 Installation des Services d'exécution du PCH

63 – 67 L'initialisation DXE du processeur est lancée

68 Initialisation du pont hôte PCI

69 L'initialisation de l'agent système DXE est lancée

6A L'initialisation SMM de l'agent système DXE est lancée

6B – 6F Initialisation de l'agent système DXE (Module spécifique agent système)

70 L'initialisation PCH DXE est lancée

71 L'initialisation PCH DXE SMM est lancée

72 Initialisation des périphériques PCH

73 – 77 Initialisation des périphériques PCH DXE (Module PCH spécifique)

78 Initialisation du module ACPI

79 Initialisation CSM

7A – 7F Réservé aux futurs codes AMI DXE

(continue à la page suivante)

Tableau de débogage Q-Code

Code Description
90	La phase de sélection de périphérique de démarrage Boot Device (BDS) est lancée
91 La connexion du pilote est lancée
92 L'initialisation du bus PCI est lancée
93 Initialisation du contrôleur de branchement à chaud du bus PCI
94 Énumération du bus PCI
95 Demander les ressources du bus PCI
96 Affecter les ressources du bus PCI
97 Les périphériques de sortie de la console se connectent
98 Les périphériques d'entrée de la console se connectent
99 Initialisation Super IO
9A L'initialisation USB est lancée
9B Réinitialisation USB
9C Détection USB
9D Activer USB
9E – 9F Réservé aux futurs codes AMI
A0 L'initialisation IDE est lancée
A1 Réinitialisation IDE
A2 Détection IDE
A3 Activer IDE
A4 L'initialisation SCSI est lancée
A5 Réinitialisation SCSI
A6 Détection SCSI
A7 Activer SCSI
A8 Configuration de vérification du mot de passe
A9 Démarrage de la configuration
AA Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous)
AB Configuration attente entrée
AC Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous)
AD Événement Prêt à démarrer
AE Événement Legacy Boot (Démarrage hérité)
AF Événement services de sortie de démarrage
B0 Début de temps de définition d'adresse virtuelle MAP
B1 Fin de temps de définition d'adresse virtuelle MAP
B2 Initialisation des options Legacy de la ROM
B3 Réinitialisation du système

(continue à la page suivante)

Tableau de débogage Q-Code

Code Description

B4 Branchement à chaud USB

B5 Branchement à chaud du bus PCI

B6 Nettoyage de la NVRAM

B7 Réinitialisation de configuration (Réinitialisation des paramètres NVRAM)

B8– BF Réservé aux futurs codes AMI

D0 Erreur d'initialisation du processeur

D1 Erreur d'initialisation de l'agent système

D2 Erreur d'initialisation PCH

D3 Certains des protocoles d'architecture ne sont pas disponibles

D4 Erreur d'allocation des ressources PCI. Hors ressources

D5 Aucun espace pour les options Legacy de la ROM

D6 Périphériques de sortie de la console introuvables

D7 Périphériques d'entrée de la console introuvables

D8 Mot de passe erroné

D9 Erreur de chargement d'option de démarrage (Erreur LoadImage)

DA Échec d'option de démarrage (Erreur StartImage)

DB Échec de la mise à jour Flash

DC Le protocole de réinitialisation n'est pas disponible

Points de contrôle ACPI / ASL (Sous système d'exploitation)

Code Description
03	Le système entre en état de veille S3
04	Le système entre en état de veille S4
05	Le système entre en état de veille S5
30	Le système sort de l'état de veille S3
40	Le système sort de l'état de veille S4
AC	Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode PIC.
AA	Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode APIC.

Notices

Informations de conformité FCC

Partie responsable : Asus Computer International

Adresse : 48720 Kato Rd., Fremont, CA 94538, USA

Numéro de fax /

téléphone : [phone] / [phone]

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

Note sur l'exposition aux fréquences radio

Cet appareil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas être situées près de ou utilisées conjointement avec une autre antenne ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio.

Déclaration de conformité HDMI®

Le terme HDMI ^® (High-Definition Multimedia Interface) et le logo HDMI ^® sont des marques commerciales ou marques déposées par HDMI ^® Licensing Administrator, Inc.

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux. CAN ICES-003(B)/NMB-003(B)

Termes de licence Google™

Copyright © 2022 Google Inc. Tous droits réservés.

Sous Licence Apache, Version 2.0 (la "Licence"); ce fichier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur :

http://www.apache.org/licenses/LICENSE-2.0

Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués "TELS QUELS", SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites.

Consultez la Licence pour les termes spécifiques gouvernant les limitations et les autorisations de la Licence.

Précautions d'emploi de l'appareil :

a. Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels).
b. Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l'implant pour réduire les risques d'interférence.
c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau.
d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.

Déclaration de conformité aux normes environnementales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le site http://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes

UE REACH et Article 33

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://csr.asus.com/english/REACH.htm.

UE RoHS

Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : http://csr.asus.com/english/article.aspx?id=35

India RoHS

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Informations sur le tri et le recyclage en France

Cet appareil et ses accessoires se recyclent

À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÈTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Déclaration simplifiée de conformité de l'UE

ASUSTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/EU. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/support/.

Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau ci-dessous:

a. Pour les appareils Wi-Fi 6E LPI (Low Power Indoor) :

L'appareil est limité à une utilisation en intérieur uniquement lorsqu'il fonctionne dans la plage de fréquences 5945-6425MHz en Belgique (BE), Bulgarie (BG), Chypre (CY), République tchèque (CZ), Estonie (EE), France (FR), Islande (IS), Irlande (IE), Lituanie (LT), Allemagne (DE), Pays-Bas (NL), Espagne (ES).

b. Pour les appareils portables Wi-Fi 6E VLP (Very Low Power) :

L'appareil n'est pas autorisé à être utilisé sur des systèmes d'aéronefs sans pilote (UAS) lorsqu'il fonctionne dans la plage de fréquences 5945-6425MHz en Belgique (BE), en Bulgarie (BG), Chypre (CY), République tchèque (CZ), Estonie (EE), France (FR), Islande (IS), Irlande (IE), Lituanie (LT), Allemagne (DE), Pays-Bas (NL), Espagne (ES).

CE

AT BE BG CZ DK EE FR
DE IS IE IT EL ES CY
LV	LI	LT	LU	HU	MT	NL
NO PL	PT RO SI SK TR
FI SE OH HR UK(N)

Tableau de sortie de fréquence radio RED (Directive 2014/53/EU) Intel®

WiFi 6E AX411 (Modèle : AX411NGW)

Fonction Fréquence Puissance de sortie maximale(P.I.R.E)
WiFi	2412 - 2472 MHz 20 dBm
	5150 - 5350 MHz 20 dBm
	5470 - 5725 MHz 19 dBm
	5725 - 5850 MHz 11 dBm
	5945 - 6425 MHz 21 dBm
Bluetooth 2402 - 2480 MHz 13 dBm

* Récepteur de catégorie 1

V-M.2 NVMI CARD/Intel A411 Wi-Fi NE module with Bluetooth 5.2 Contains Model: AX411NGW FCC ID: PDIAAX411NG CMT ID: 2022A/1573(M) IC: 1000M-AX411NG ANATEL: 1297521-04423 TAJ3010341 ICASA APPRO2023 Complies with IMDA Standards DB103778 CCAH21Y10760T0 R-C-INT-AX411NGW 035-210221 0210157003 电容式：无量能级，可选 电容式：无量能级，可选 电容式：无量能级，可选 电容式：无量能级，可选 电容式：无量能级，可选 UK CA

Garantie

Garantie ASUS

• ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
• ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
• Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale.
  Pour plus d'informations sur la garantie, consultez le site https://www.asus.com/fr/support/.

ASUS COMPUTER GmbH (Allemagne et Autriche)

Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne

ASUSTeK (UK) LIMITED

Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/support.

ASUS
