PRO H610T-CSM - Carte mère ASUS - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de carte mère	ATX
Socket	Socket LGA 1700
Chipset	Intel H610
Support de la mémoire	DDR4, jusqu'à 3200 MHz
Capacité maximale de RAM	64 Go
Slots PCIe	1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Ports USB	USB 3.2 Gen 1, USB 2.0
Connectivité réseau	LAN 1 Gb Ethernet
Audio	Audio intégré 7.1
Dimensions	30.5 cm x 24.4 cm
Utilisation	Idéale pour les PC de bureau professionnels et les stations de travail
Maintenance	Vérification régulière des mises à jour du BIOS et des pilotes
Sécurité	Support TPM 2.0 pour la sécurité des données
Informations générales	Compatible avec les processeurs Intel de 12ème génération

FOIRE AUX QUESTIONS - PRO H610T-CSM ASUS

Quels types de processeurs sont compatibles avec la carte mère ASUS PRO H610T-CSM ?

La carte mère ASUS PRO H610T-CSM est compatible avec les processeurs Intel de 12e génération (Alder Lake) utilisant le socket LGA 1700.

Quelle est la capacité maximale de RAM supportée par la carte mère ASUS PRO H610T-CSM ?

La carte mère ASUS PRO H610T-CSM prend en charge jusqu'à 64 Go de RAM DDR4, répartis sur deux emplacements DIMM.

Comment mettre à jour le BIOS de la carte mère ASUS PRO H610T-CSM ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASUS, copiez-la sur une clé USB, puis accédez à l'utilitaire EZ Flash dans le BIOS pour effectuer la mise à jour.

Quels ports de connectivité sont disponibles sur la carte mère ASUS PRO H610T-CSM ?

La carte mère dispose de plusieurs ports, y compris des ports USB 3.2 Gen 1, des ports SATA III, un port HDMI et un port Ethernet RJ-45 pour la connectivité réseau.

La carte mère ASUS PRO H610T-CSM prend-elle en charge le PCIe 4.0 ?

Oui, la carte mère ASUS PRO H610T-CSM prend en charge les emplacements PCIe 4.0 pour les cartes graphiques et autres périphériques compatibles.

Comment résoudre un problème d'affichage sur la carte mère ASUS PRO H610T-CSM ?

Vérifiez que tous les câbles sont correctement connectés, assurez-vous que la carte graphique est bien installée, et essayez d'utiliser un autre écran ou un autre câble pour isoler le problème.

Est-ce que la carte mère ASUS PRO H610T-CSM prend en charge le Wi-Fi et le Bluetooth ?

Non, la carte mère ASUS PRO H610T-CSM ne dispose pas de fonctionnalités Wi-Fi ou Bluetooth intégrées, mais vous pouvez ajouter des cartes d'extension compatibles.

Quels drivers dois-je installer pour la carte mère ASUS PRO H610T-CSM ?

Vous devez installer les drivers du chipset, de l'audio, du réseau et tout autre driver spécifique au matériel que vous utilisez, disponibles sur le site officiel d'ASUS.

Comment vérifier si la carte mère ASUS PRO H610T-CSM est correctement alimentée ?

Vérifiez que l'alimentation est correctement connectée à la carte mère, et assurez-vous que l'alimentation est fonctionnelle en vérifiant les voyants LED sur la carte.

Que faire si la carte mère ASUS PRO H610T-CSM ne s'allume pas ?

Assurez-vous que l'alimentation est correctement branchée, vérifiez les connexions des composants, et testez avec une autre alimentation si possible.

MODE D'EMPLOI PRO H610T-CSM ASUS

Copyright © 2023 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matières

Consignes de sécurité ....iv

À propos de ce manuel ......v

Contenu de la boîte....vi

Résumé des caractéristiques de la Pro H610T......vi

Chapitre 1 : Introduction au produit

1.1 Avant de commencer 1-1

1.2 Vue d'ensemble de la carte mère.... 1-2

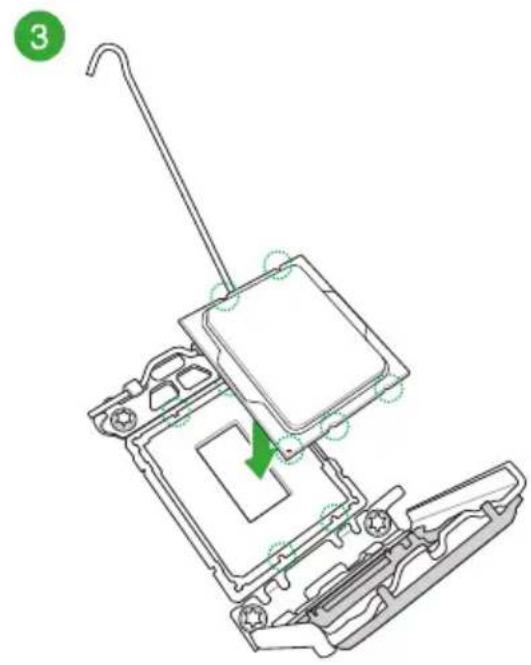

1.3 Processeur.... 1-9

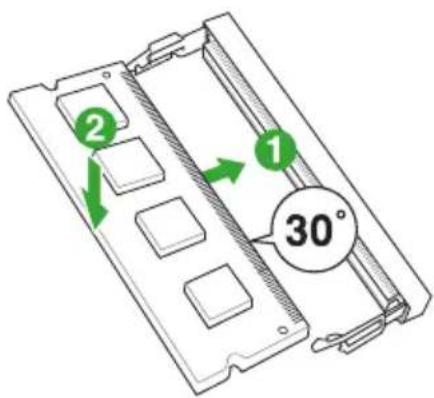

1.4 Mémoire système....1-11

Chapitre 2 : Informations BIOS

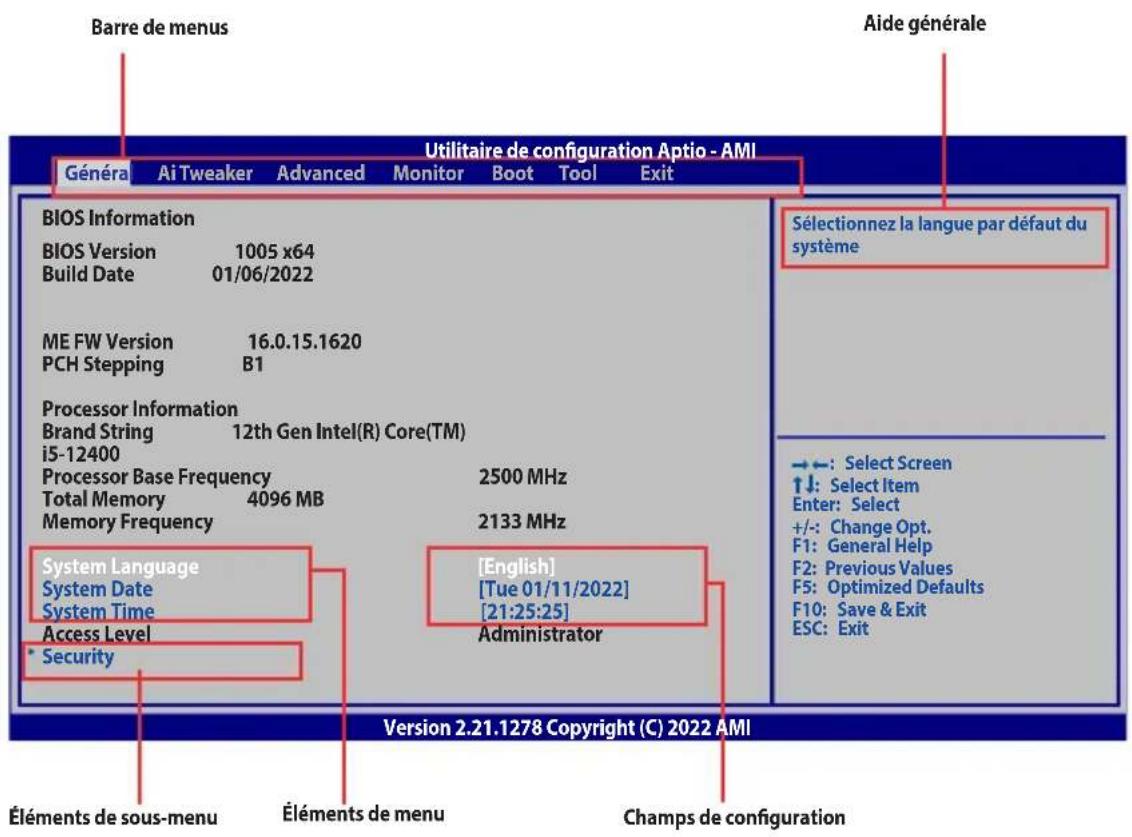

2.1 Programme de configuration du BIOS.... 2-1

2.2 L'écran de menu BIOS.... 2-2

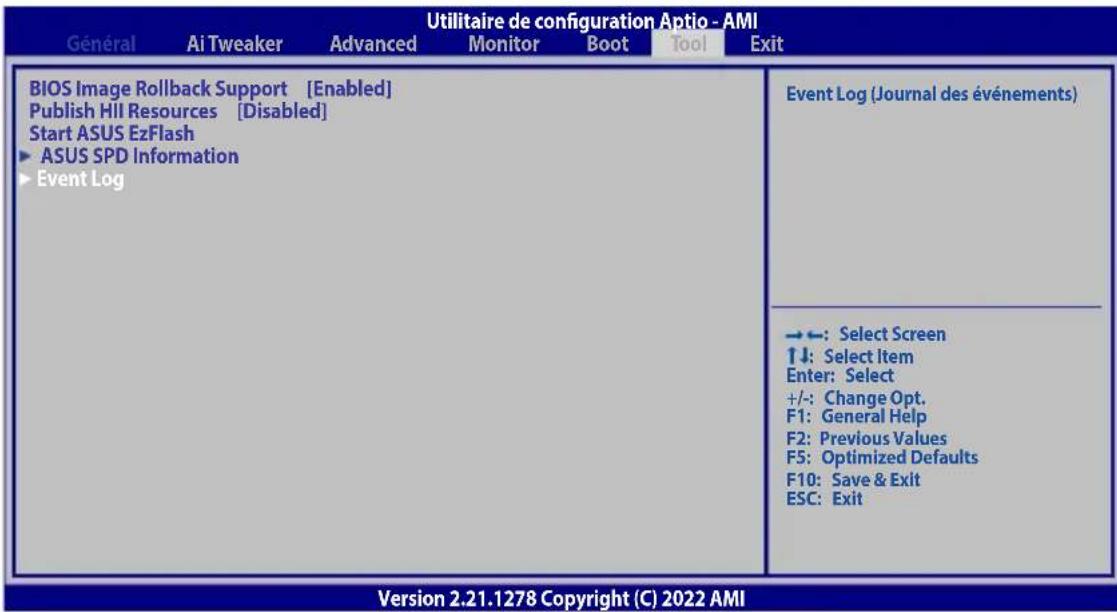

2.3 Journal des événements.... 2-3

2.4 Menu Exit (Sortie).... 2-4

Annexes

Notices....A-1

Garantie....A-4

Informations de contact ASUS....A-5

Service et assistance ...... A-5

Consignes de sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.
• Avant de connecter ou de déconnecter les câbles de la carte mère, vérifiez que tous les câbles d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité de fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.
• Avant d'utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
• Votre carte mère doit être utilisée dans un environnement dont la température ambiante est comprise entre 10°C et 35°C.

Informations sur la sécurité des piles bouton

L'ingestion peut entraîner des brûlures chimiques, une perforation des tissus mous et la mort. Des brûlures graves peuvent survenir dans les 2 heures suivant l'ingestion. Consultez immédiatement un médecin.

À propos de ce manuel

Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

• Chapitre 2 : Informations BIOS

Ce chapitre explique comment accéder au BIOS.

Où trouver plus d'informations ?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.

1. Site Web ASUS

Le site web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents.

1. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre notes des symboles suivants.

ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère 1 x Carte mère Pro H610T
Câbles	2 x Câbles SATA 6 Gb/s1 x Câble d'alimentation SATA
Divers 2 x Caches E/S
Documentation	1 x Carte d'activation ACC Express (Asus Control Center Express)1 x Manuel de l'utilisateur

Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.

Résumé des caractéristiques de la Pro H610T

Processeur	Socket LGA1700 pour processeurs Intel® CoreTM de 13e génération, Intel® CoreTM de 12e génération, Pentium® Gold et Celeron® *Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0*** Prend en charge les processeurs consommant jusqu'à 65W.* Rendez-vous sur le sitewww.asus.compour consulter la liste des processeurs compatibles avec cette carte mère.** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé
Chipset Chipset Intel® H610
Mémoire	2 x Slots SO-DIMM pour un maximum de 64 Go de mémoire DDR5 5600 (Non-ECC, unbuffered)*Architecture mémoire Dual-Channel (bi-canal)* Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitezhttps://www.asus.com/support/.
Sorties vidéo	1 x Port DisplayPort**1 x Port HDMITM ***1 x Connecteur LVDS* Les caractéristiques de l'unité graphique varie en fonction du modèle de processeur utilisé.** Prend en charge la résolution 4K@60Hz comme défini dans les spécifications DisplayPort 1.4.***Prend en charge la résolution 4K@60Hz comme défini dans les spécifications HDMITM 2.1.
Stockage	1 x Slot M.2 et 2 x Ports SATA 6 Gb/sProcesseurs Intel® de 13e / 12e génération1 x Slot M.2 pour lecteurs M Key 2260/2280 (Modes PCIe 4.0 x4 et SATA)Chipset Intel® H6102 x Connecteurs SATA 6.0 Gb/s* L'origine de la voie SATA est le chipset Intel® H610.
Ethernet	1 x Contrôleur Ethernet Realtek 1GbASUS LANGuard

(continue à la page suivante)

Résumé des caractéristiques de la Pro H610T

USB	USB sur panneau E/S arrière (4 ports au total)2 x Ports USB 3.2 Gen 2 (10G) (2 x Type-A)2 x Ports USB 2.0USB en façade (7 ports au total)1 x Connecteur USB 3.2 Gen 1 (5G) (pour 2 ports USB 3.2 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)1 x Connecteur USB 2.0 (pour 1 port USB 2.0 supplémentaire)
Audio	CODEC HD Audio Realtek® 7.1 Surround*- Prise en charge de la détection et de la réaffectation (en façade uniquement) des prises audio- Prend en charge jusqu'à 24 bits / 192 kHz* Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.
Interfaces de connexion arrières	2 x Ports USB 3.2 Gen 2 (10G) (2 x Type-A)2 x Ports USB 2.01 x Port DisplayPort1 x Port HDMITM1 x Port Ethernet Realtek 1Gb2 x Prises audio1 x Connecteur d'alimentation CC (19V)
Interfaces de connexion internes	Ventilateurs et refroidissement1 x Connecteur pour ventilateur du processeur à 4 broches1 x Connecteur pour ventilateur du châssis à 4 brochesAlimentation1 x Connecteur d'alimentation 19V (2 broches)1 x Connecteur d'alimentation SATASockage1 x Slot M.2 (M Key)2 x Connecteurs SATA 6.0 Gb/sUSB1 x Connecteur USB 3.2 Gen 1 (5G) (pour 2 ports USB 3.2 Gen 1 supplémentaires)2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires)1 x Connecteur USB 2.0 (pour 1 port USB 2.0 supplémentaire)Système AIO1 x Connecteur pour haut-parleur stéréo1 x Connecteur DMICÉcran plat1 x Connecteur de sélection de tension de l'onduleur de rétroéclairage1 x Connecteur de contrôle de luminosité1 x Connecteur de sélection de tension de l'écran1 x Connecteur de désactivation de l'écran

(continue à la page suivante)

Résumé des caractéristiques de la Pro H610T

Interfaces de connexion internes	Divers1 x Cavalier Clear CMOS1 x Connecteur pour détecteur d'intrusion1 x Connecteur pour port série (COM)1 x Connecteur debug série (COM)1 x Connecteur pour port audio en façade (F_AUDIO)1 x Connecteur LVDS1 x Slot M.2 (E Key)1 x Connecteur pour haut-parleurs1 x Connecteur SPI TPM (14-1 broches)1 x Connecteur panneau système (10-1 broches)
BIOS Mémoire Flash de 128	Mo, BIOS UEFI AMI
Gérabilité réseau WOL par	PME, PXE
Système d'exploitation	Windows® 11Windows® 10 (64 bits)
Format	Format réduit Mini-ITX17 cm x 17 cm

• Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.
• Pour plus d'informations sur le téléchargement et l'installation des pilotes et utilitaires de votre carte mère, scannez le code ci-dessous :

Introduction au produit

1

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.
• Pour plus d'informations sur l'installation de votre carte mère, veuillez scanner le code ci-dessous :

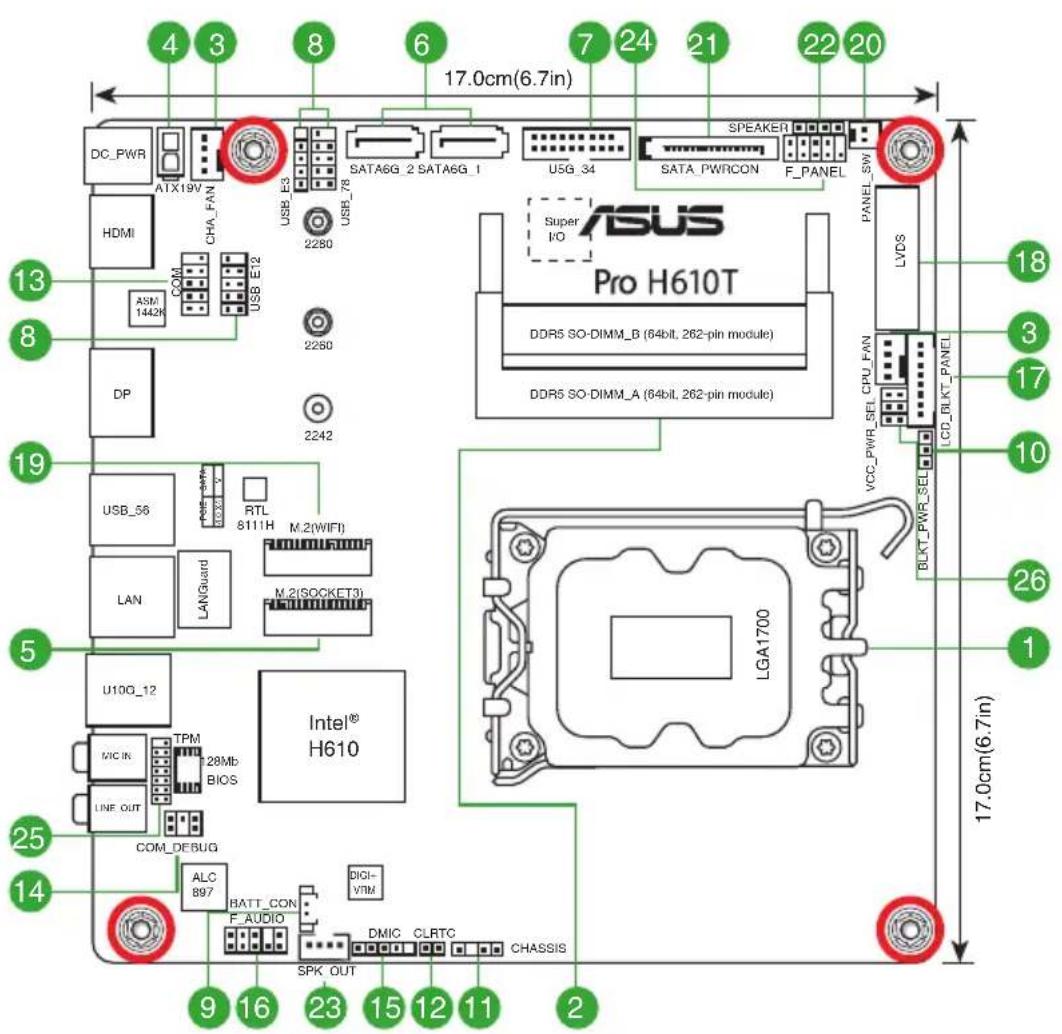

1.2 Vue d'ensemble de la carte mère

4 3 8 6 7 24 21 22 20 17.0cm(6.7in) DC_PWR AIX19V HDMI ASM 1442K 2250 SATA6G_2 SATA6G_1 USG_34 SPEAKER ASUS Pro H610T DDR5 SO-DIMM_B (64bit, 262-pin module) DDR5 SO-DIMM_A (64bit, 262-pin module) LGA1700 LGAT100 Intel® H610 DC_PWR RTL RTL 8111H M.2(WIFI) LAN U100_12 VICIN LINE_OUT COM_DEBUG ALC 897 BATT_CON F_AUDIO DIGI-VTM DMIC CLRTC CHASSIS SPK_OUT 9 16 23 15 12 11 2 17.0cm(6.7in) 18 3 17 10 26 1 17.0cm(6.7in)

Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère.

1.2.1 Contenu du schéma

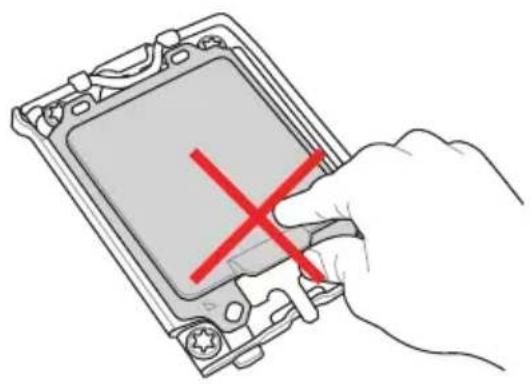

1. Socket du processeur

La carte mère est équipée d'un socket LGA1700 conçu pour les processeurs Intel® Core™ de 13e et 12e génération, Pentium® Gold et Celeron®.

Pour plus de détails, consultez la section Processeur.

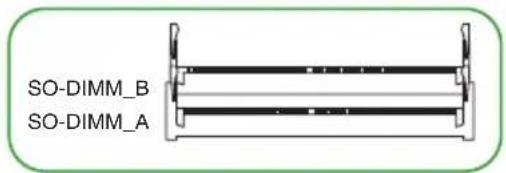

2. Slots SO-DIMM DDR5

La carte mère est livrée avec deux slots SO-DIMM réservés à l'installation de modules de mémoire DDR5 (Double Data Rate 5).

Pour plus de détails, consultez la section Mémoire système.

3. Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs vous permettent de connecter des ventilateurs afin de refroidir le système.

4. Connecteur d'alimentation

Le connecteur d'alimentation vous permet de connecter la carte mère à une source d'alimentation. La prise d'alimentation a été conçue pour être insérée dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que la fiche soit totalement insérée.

Le connecteur d'alimentation accepte une tension de 19V. Consultez la liste des caractéristiques pour plus de détails.

5. Slot M.2 (M Key)

Le slot M.2 vous permet d'installer des périphériques M.2, tel qu'un module SSD.

Processeurs Intel® de 13e / 12e génération

- Slot M.2 pour lecteurs M Key 2260/2280 (Modes PCIE 4.0 x4 et SATA).

6. Ports SATA 6 Gb/s

Les ports SATA 6 Gb/s permettent de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA.

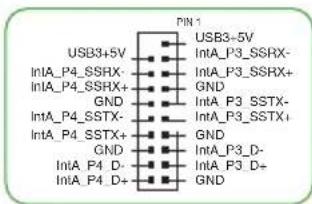

7. Connecteur USB 3.2 Gen 1 (5G)

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen 1 supplémentaires. Le connecteur USB 3.2 Gen 1 fournit des vitesses de transfert jusqu'à 5 Gb/s.

Le module USB 3.2 Gen 1 est vendu séparément.

PIN 1 USB3+5V IntA_P4_SSRX- IntA_P4_SSRX+ GND IntA_P4_SSTX- IntA_P4_SSTX+ GND IntA_P4_D- IntA_P4_D+ USB3+5V IntA_P3_SSRX- IntA_P3_SSRX+ GND IntA_P3_SSTX- IntA_P3_SSTX+ GND IntA_P3_D- IntA_P3_D+ GND

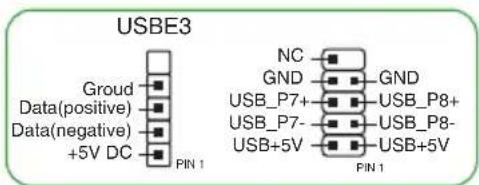

8. Connecteurs USB 2.0

Ces connecteurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Les connecteurs USB 2.0 fournissent des vitesses de transfert jusqu'à 480 Mb/s.

USBE3 Groud Data(positive) Data(negative) +5V DC PIN 1 NC GND USB_P7+ USB_P7- USB+5V GND USB_P8+ USB_P8- USB+5V PIN 1

Ne connectez pas de câble 1394 aux ports USB. Cela pourrait endommager la carte mère !

Le module USB 2.0 est vendu séparément.

9. Connecteur pour batterie

Ce connecteur est dédié à la batterie Lithium CMOS.

10. Connecteur de sélection de tension de l'onduleur de rétroéclairage

BLKT_PWR_SEL 12V (PIN-1 (Default) 12 2 3 19V

Broches Configuration 1-2 (par défaut) 12V 2-3 19V

11. Connecteur pour détecteur d'intrusion

Ce connecteur est fait pour connecter un détecteur d'intrusion intégré au châssis ou un switch. Connectez le câble du détecteur d'intrusion ou du switch à ce connecteur. Le détecteur enverra un signal de haute intensité à ce connecteur si un composant du boîtier est retiré ou remplacé. Le signal généré est détecté comme étant une intrusion du châssis.

CHASSIS PIN 1 +5VSB_MB Chassis Signal GND

12. Cavalier d'effacement de mémoire CMOS (Clear CMOS)

Le cavalier Clear CMOS permet de réinitialiser l'Horloge à temps réel (RTC) dans le CMOS, qui contient la date, l'heure, les mots de passe et les paramètres du système.

Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.

2. Court-circuitez les broches 1-2 à l'aide d'un objet métallique ou d'un capuchon de cavalier pendant 5 à 10 secondes.

3. Branchez le cordon d'alimentation et démarrez l'ordinateur.

4. Maintenez la touche du clavier enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Ne court-circuitez jamais les broches, sauf en cas d'effacement de la mémoire RTC RAM. Un court-circuit ou le placement d'un cavalier empêchera le démarrage du système!

Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile bouton embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis, réinstallez la pile.

13. Connecteur pour port série (COM)

Le connecteur de port série (COM) vous permet de connecter un module de port série. Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot libre à l'arrière du châssis.

14. Connecteur debug série (COM)

Ce connecteur permet de connecter une carte debug série (COM).

La carte debug série (COM) est vendue séparément.

COM_DEBUG GND GND O_COM1_TXD1 SOUTC_P80 +3V

15. Connecteur DMIC

Le connecteur DMIC est dédié à la connexion d'un microphone numérique, utilisé dans les châssis AIO.

DMIC PIN 1 +3V DMIC_DATA GND DMIC_CLK

16. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur.

F_AUDIO PORT1 AGND NC PORT1R PORT2R SENSE1_RETUR SENSE2_RETUR SENSE_SEND PORT21 HD-audio-compliant pin definition

Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénéficier d'un son de qualité HD.

17. Connecteur de contrôle de luminosité

Ce connecteur est dédié au contrôle du rétroéclairage et de la luminosité de l'écran LCD. Il active le rétroéclairage de l'écran LCD, fournit des signaux de contrôle de la luminosité, notamment pour le bouton de contrôle de luminosité situé en façade.

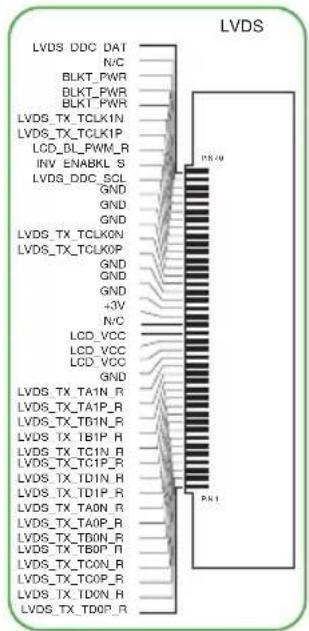

18. Connecteur LVDS

Ce connecteur vous permet de connecter un écran LCD disposant d'une interface LVDS (Low-voltage Differential Signaling).

LVDS LVDS DDC DAT N/C BLKT_PWR BLKT_PWR BLKT_PWR LVDS_TX_TCLKIN LVDS_TX_TCLKIP LCD_BL_PWM_R INV ENABKL S LVDS_DDC_SCL GND GND GND LVDS_TX_TCLKON LVDS_TX_TCLKOP GND GND GND +3V N/C LCD_VCC LCD_VCC LCD_VCC GND LVDS_TX_TA1N_R LVDS_TX_TA1P_R LVDS_TX_TB1N_R LVDS_TX_TB1P_R LVDS_TX_TC1N_R LVDS_TX_TC1P_R LVDS_TX_TD1N_R LVDS_TX_TD1P_R LVDS_TX_TA0N_R LVDS_TX_TA0P_R LVDS_TX_TD0N_R LVDS_TX_TB0P_R LVDS_TX_TC0N_R LVDS_TX_TC0P_R LVDS_TX_TD0N_R LVDS_TX_TD0P_R PS-78 PNI

19. Slot M.2 (E Key)

Ce slot permet d'installer un module WIFI M.2.

20. Connecteur de désactivation de l'écran

Ce connecteur (2 broches) est dédié à la connexion d'un interrupteur permettant d'éteindre le rétroéclairage de l'écran LCD.

PANEL_SW GND MONITER_SW PIN 1

21. Connecteur d'alimentation SATA

Ce connecteur est dédié au câble d'alimentation SATA. La prise d'alimentation a été conçue pour être insérée dans ce connecteur dans un seul sens. Trouvez le bon sens et appuyez fermement jusqu'à ce que la prise soit bien en place. Pour alimenter votre périphérique SATA, branchez le câble d'alimentation SATA sur ce connecteur.

SATA_PWRCON FN1 +12V +12V +12V GND GND +5V +5V +5V GND GND +3V +3V +3V

22. Connecteur pour haut-parleur

Le connecteur pour haut-parleur est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

23. Connecteur pour haut-parleur stéréo

Ce connecteur permet de connecter un haut-parleur interne à basse puissance pour des capacités audio basiques. Le sous-système est capable de supporter deux haut-parleurs de 4Ω / 3W.

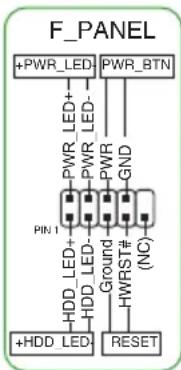

24. Connecteur panneau système 10-1 broches

Ce connecteur est compatible avec plusieurs fonctions intégrées au châssis.

- Connecteur pour LED d'alimentation système (+PWR\_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

- LED d'activité du périphérique de stockage (+HDD\_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

F_PANEL +PWR_LED+ PWR_LED- PWR_BTN PWR_LED+ PWR_ GND PIN 1 HDD_LED+ HDD_LED- Ground HWRST# (NC) +HDD_LED RESET

- Bouton d'alimentation/arrêt piloté (PWR\_BTN)

Ce connecteur à 2 broches vous permet de connecter le bouton d'alimentation du système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-off (selon les paramètres du système d'exploitation).

- Connecteur pour bouton de réinitialisation (RESET)

Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.

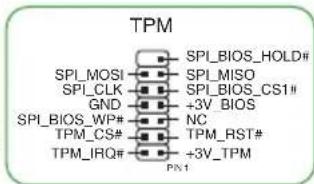

25. Connecteur SPI TPM

Ce connecteur intègre un système TPM (Trusted Platform Module) avec une interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de vos clés de cryptage, certificats numériques, mots de passe et données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protéger les identités numériques et garantir l'intégrité de la plateforme.

TPM SPI_MOSI SPI_CLK GND SPI_BIOS_WP# TPM_CS# TPM_IRQ# SPI_BIOS_HOLD# SPI_MISO SPI_BIOS_CS1# +3V BIOS NC TPM_RST# +3V_TPM PN1

Le module TPM est vendu séparément.

26. Connecteur de sélection de tension de l'écran

Broches	Configuration
1 (Par défaut)	3V
2	5V
3	12V

VCC_PWR_SEL 1 3V PIN 1 5V 2 3 (Default) 12V

1.2.2 Connecteurs arrières

HDMI® 1 7

1. Connecteur d'alimentation (CC). Branchez l'adaptateur secteur sur ce connecteur.

• Prend en charge un courant d'entrée de 19V (CC).
  • L'adaptateur secteur est vendu séparément.

- Utilisez un adaptateur secteur approprié dans les cas suivants :

• Utilisez un adaptateur secteur de 120W lorsque qu'un processeur de 35W est installé.
• Utilisez un adaptateur secteur de 120W lorsque que vous utilisez un écran LVDS.

- Utilisez un adaptateur secteur de 120W ou plus lorsque qu'un processeur de 65W est installé.

1. Port HDMI™. Ce port est réservé à la connexion d'un périphérique externe lui-même doté d'une interface HDMI™ (High-Definition Multimedia Interface). Il est compatible avec la norme HDCP permettant la lecture de DVD HD, de disques Blu-ray et de tout autre contenu intégrant un verrou numérique.
2. DisplayPort. Ce port est destiné aux appareils compatibles DisplayPort.

3. Ports USB 2.0. Ces ports USB à quatre broches permettent de connecter des périphériques USB 2.0.

4. Port Ethernet. Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau. Reportez-vous au tableau ci-dessous pour plus de détails sur les indications de la LED du port Ethernet.

LED d'indications du port Ethernet Realtek 1Gb

LED ACT/LIEN		LED Vitesse
État Description		État Description
Éteint Pas de lien		Éteint	Connexion 10 Mb/s
Orange Lien établi		Orange	Connexion 100 Mb/s
Clignotant	Activité de données	Vert Connexion 1 Gb/s

1. Ports USB 3.2 Gen 2 10Gb/s (bleu-vert, Type-A). Ces ports USB 3.2 permettent de connecter des périphériques USB 3.2 Gen 2.

2. Port microphone (rose). Ce port permet de connecter un microphone.

3. Port de sortie audio (vert). Ce port permet de connecter un casque audio ou un haut-parleur. En configuration audio 4, 5.1 ou 7.1, ce port se connecte aux haut-parleurs avant d'un système de haut-parleurs.

Reportez-vous au tableau de configuration audio ci-dessous pour une description de la fonction des ports audio en configuration 2, 4, 5.1 ou 7.1 canaux.

Configurations audio 2, 4, 5.1 et 7.1 canaux

Port	Casque / 2 canaux	4 canaux 5.1 canaux	7.1 canaux
Port de sortie audio (Panneau arrière)	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants	Sortie haut-parleurs avants
Microphone (Panneau arrière)	MICRO	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières	Sortie haut-parleurs arrières
Casque audio (en façade)	Casque Casque		Sortie pour haut-parleur central / caisson de basse	Sortie pour haut-parleur central / caisson de basse
Microphone (en façade)	MICRO MICRO MICRO			Sortie haut-parleurs latéraux

Pour configurer une sortie audio 7.1 canaux :

Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.

1.3 Processeur

La carte mère est équipée d'un socket LGA1700 conçu pour les processeurs Intel® Core™ de 13e et 12e génération, Pentium® Gold et Celeron®.

Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.

• Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour un socket LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700.
• ASUS ne couvrira pas les dommages résultant d'une installation/retrait incorrects du processeur, d'une orientation/placement incorrects du processeur ou d'autres dommages résultant d'une négligence de la part de l'utilisateur.

Installer le processeur

Soyez prudent lorsque vous soulevez le levier, assurez-vous de le maintenir lorsque vous le libérez de son emplacement. Si vous relâchez le levier immédiatement après l'avoir libéré de son emplacement, il peut revenir en arrière et endommager votre carte mère.

2 A B

La carte mère est livrée avec deux slots SO-DIMM réservés à l'installation de modules de mémoire DDR5 (Double Data Rate 5). L'illustration ci-dessous indique l'emplacement des slots SO-DIMM DDR5 :

SO-DIMM_B SO-DIMM_A

Canal Sockets

Canal A SO-DIMM_A

Canal B SO-DIMM_B

Un module mémoire DDR5 s'encoche différemment d'un module DDR4 / DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR4, DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR5.

• Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).
• Installez toujours des modules mémoires avec les mêmes latences CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale.
• Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendent du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitez https://www.asus.com/support/.

Installer un module de mémoire

Pour installer un module de mémoire

② ① 30°

Retirer un module de mémoire

BIOS à restauration automatique ASUS

La technologie de protection du BIOS ASUS exclusive restaure automatiquement le BIOS du système par une sauvegarde vérifiée en cas d'échec de mise à jour et ce sans que vous n'ayez besoin de remplacer ou de réinstaller votre matériel.

• Assure des mises à jour en toute sécurité
- Aucun logiciel supplémentaire nécessaire
- Détection et récupération automatiques des échecs de mise à jour
- Réduit la fréquence et les coûts de réparation

Le système activera automatiquement le BIOS à restauration automatique ASUS après le redémarrage suite à un échec de mise à jour du BIOS.

2.1 Programme de configuration du BIOS

Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend la touche Pilote et une aide en ligne pour vous guider lors de l'utilisation du programme de configuration du BIOS.

Accéder au BIOS au démarrage du système

Pour accéder au BIOS au démarrage du système :

Appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur , le POST continue ses tests.

Accéder au BIOS après le POST

Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur ++.
• Appuyez sur le bouton de réinitialisation du châssis.
• Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué.

L'utilisation du bouton d'alimentation, du bouton de réinitialisation ou des touches ++ peut endommager vos données ou votre système. Il est recommandé d'éteindre correctement votre système depuis votre système d'exploitation.

• Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent différer de celles apparaissant sur votre écran.
  • Téléchargez la dernière version du BIOS sur le site web d'ASUS www.asus.com.
• Si le système devient instable après avoir modifié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche F5.
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère. Consultez la section Vue d'ensemble de la carte mère pour plus d'informations sur l'effacement de la mémoire CMOS.

2.2 L'écran de menu BIOS

Barre de menus Utilitaire de configuration Aptio - AMI Général Ai Tweaker Advanced Monitor Boot Tool Exit BIOS Information BIOS Version 1005 x64 Build Date 01/06/2022 ME FW Version 16.0.15.1620 PCH Stepping B1 Processor Information Brand String 12th Gen Intel(R) Core(TM) i5-12400 Processor Base Frequency 2500 MHz Total Memory 4096 MB Memory Frequency 2133 MHz System Language System Date System Time Access Level • Security [English] [Tue 01/11/2022] [21:25:25] Administrator Version 2.21.1278 Copyright (C) 2022 AMI Éléments de sous-menu Éléments de menu Champs de configuration Aide générale Sélectionnez la langue par défaut du système → ←: Select Screen ↑↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save & Exit ESC: Exit

2.3 Journal des événements

Il est possible d'accéder au journal des événements à partir du menu Tool (Outils).

Utilitaire de configuration Aptio - AMI Général Ai Tweaker Advanced Monitor Boot Tool Exit BIOS Image Rollback Support [Enabled] Publish HII Resources [Disabled] Start ASUS EzFlash ► ASUS SPD Information ► Event Log Event Log (Journal des événements) → ←: Select Screen 1 1: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save & Exit ESC: Exit Version 2.21.1278 Copyright (C) 2022 AMI

Un journal des événements intégré facilite le dépannage en capturant les informations système utiles, notamment :

Catégorie d'événement	Description Journal des événements
Mises à jour du BIOS	État de la mise à jour, dernière version et date de mise à jour	BIOS mis à jour de xxxx vers xxxxLe BIOS a été mis à jour avec succès
Perte de courant	Événements anormaux de perte de courant	Perte de courantArrêt forcé 4S
Réinitialisation RTC	Délai de réinitialisation RTC	Le délai RTC a été réinitialisé avec succès
Intrusion châssis	Enregistrement du moment où le châssis a été ouvert	Une intrusion châssis a eu lieu
Changements de matériel	Modifications apportées au processeur	Nouveau processeur installé
État du matériel	Événements de courant USB*, de température du processeur** et de tension du processeur***	Une surtension USB a eu lieuErreur de surchauffe du processeur!Erreur de surtension du processeur!

* Enregistrement du moment où la surtension USB a lieu

** Enregistrement du moment où la température du processeur dépasse 75°C

*** Enregistrement du moment où la tension du processeur passe en-dessous de 0 mV ou dépasse 1550 mV

2.4 Menu Exit (Sortie)

Le menu Exit (Sortie) vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modifications apportées au BIOS.

Utilitaire de configuration Aptio - AMI
Général	Ai Tweaker	Advanced	Monitor	Boot	Tool	Exit
Load Optimized Defaults Save Changes & Reset Discarded Changes & Exit Launch EFI Shell from USB drives						Restaure/charge les valeurs par défaut de toutes les options du BIOS.
						→←: Select Screen 1↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save & Exit ESC: Exit

Load Optimized Defaults (Charger les paramètres optimisés par défaut)

Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Sélectionnez OK pour charger les valeurs par défaut.

Save Changes and Reset (Enregistrer les modifications et redémarrer le système)

Une fois vos modifications terminées, choisissez cette option pour vous assurer que les valeurs définies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur , une fenêtre de confirmation apparaît. Choisissez OK pour enregistrer les modifications et quitter le BIOS.

Choisissez cette option si vous ne voulez pas enregistrer les modifications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Échap>, une fenêtre de confirmation apparaît. Choisissez OK pour quitter sans enregistrer les modifications apportées au BIOS.

Launch EFI Shell from USB drive (Ouvrir l'application EFI Shell à partir d'un lecteur USB)

Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.efi) à partir de l'un des lecteurs USB disponibles.

Annexes

Notices

Informations de conformité FCC

Partie responsable : Asus Computer International

Adresse : 48720 Kato Rd., Fremont, CA 94538, USA

Numéro de fax / [phone] / [phone]

téléphone :

Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

Avis de marque déposée HDMI

Le terme HDMI™ (High-Definition Multimedia Interface), l'habillage commercial HDMI™ et le logo HDMI™ sont des marques commerciales ou marques déposées par HDMI Licensing Administrator, Inc.

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Informations sur le tri et le recyclage en France

FR Cet appareil et ses accessoires se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DECHETERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISDE)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil.

CAN ICES-003(B)/NMB-003(B)

Déclaration simplifiée de conformité de l'UE

AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l'UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support.

Déclaration de conformité aux normes environnementales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le site https://csr.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes

UE REACH et Article 33

En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : https://csr.asus.com/english/REACH.htm.

UE RoHS

Cet appareil est conforme à la directive UE RoHS. Pour plus de détails, consultez : https://csr.asus.com/english/article.aspx?id=35

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site https://csr.asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers.

Garantie

Garantie ASUS

• ASUS fournit une garantie commerciale en tant que garantie volontaire du fabricant.
- ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
- Cette garantie commerciale ASUS est fournie indépendamment et parallèlement à la garantie légale, elle n'affecte ou ne limite d'aucune façon les droits acquis par la garantie légale.

Pour plus d'informations sur la garantie, consultez le site https://www.asus.com/fr/support/.

ASUS COMPUTER GmbH (Allemagne et Autriche)

Adresse : Harkortstrasse 21-23, 40880 Ratingen, Allemagne

ASUSTeK (UK) LIMITED

Adresse : 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support.

ASUS
