XND-8081RF - Caméra de surveillance Hanwha Vision - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Caméra IP de surveillance, résolution 8 MP, technologie WDR, vision nocturne jusqu'à 30 mètres.
Utilisation	Conçue pour la surveillance intérieure et extérieure, adaptée aux environnements variés.
Maintenance et Réparation	Vérification régulière des mises à jour du firmware, nettoyage des lentilles recommandé.
Sécurité	Chiffrement des données, accès sécurisé via mot de passe, conformité aux normes de sécurité.
Informations Générales	Compatible avec les systèmes de gestion vidéo, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - XND-8081RF Hanwha Vision

Comment réinitialiser la caméra Hanwha Vision XND-8081RF ?

Pour réinitialiser la caméra, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Comment résoudre les problèmes de connexion réseau de la caméra ?

Vérifiez d'abord que la caméra est correctement connectée à votre réseau. Assurez-vous que le câble Ethernet est en bon état ou que la connexion Wi-Fi est stable. Redémarrez la caméra et votre routeur si nécessaire.

Que faire si l'image de la caméra est floue ?

Assurez-vous que l'objectif de la caméra est propre. Si l'image reste floue, vérifiez les paramètres de mise au point dans l'interface de configuration de la caméra.

Comment accéder aux paramètres de la caméra ?

Utilisez un navigateur web pour accéder à l'adresse IP de la caméra. Connectez-vous avec vos identifiants administratifs pour accéder aux paramètres.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement connectée. Si la caméra ne s'allume toujours pas, testez avec un autre adaptateur secteur ou vérifiez si le fusible est grillé.

Comment mettre à jour le firmware de la caméra ?

Téléchargez la dernière version du firmware depuis le site officiel de Hanwha Vision. Accédez à l'interface de la caméra et allez dans la section 'Mise à jour du firmware' pour télécharger le fichier.

Pourquoi la caméra ne détecte-t-elle pas le mouvement ?

Vérifiez que la fonction de détection de mouvement est activée dans les paramètres. Assurez-vous également que la zone de détection est correctement configurée et que les seuils de sensibilité sont ajustés.

Comment sauvegarder les enregistrements de la caméra ?

Vous pouvez sauvegarder les enregistrements en accédant à l'interface de gestion de la caméra. Sélectionnez l'option 'Exportation' et choisissez le format et l'emplacement de sauvegarde souhaités.

La caméra ne se connecte pas à l'application mobile, que faire ?

Assurez-vous que la caméra et votre appareil mobile sont connectés au même réseau. Vérifiez également que l'application est à jour et que vous utilisez les bonnes identifiants de connexion.

Comment régler les paramètres d'image de la caméra ?

Accédez à l'interface de configuration de la caméra. Sous 'Paramètres vidéo', vous pouvez ajuster la résolution, la luminosité, le contraste et d'autres paramètres d'image.

Que faire si la caméra émet un signal d'alarme ?

Vérifiez les notifications dans l'interface de la caméra pour comprendre la cause de l'alarme. Cela pourrait être dû à une détection de mouvement ou à une perte de connexion.

MODE D'EMPLOI XND-8081RF Hanwha Vision

Manuel d'utilisation

XNV-6081/XNV-6081R/XNV-8081R

XND-6081V/XND-6081RV/XND-8081RV

XND-6081F/XND-6081RF/XND-8081RF

CE

Caméra Réseau

Manuel d'utilisation

Droits d'auteur

©2019 Hanwha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les roms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document, est réservé. En aucun cas ce document ne doit être reproduit, distribué ou mochée, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fourniée à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur inti est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.

2. Conservez ces instructions.

3. Prêtez attention à tous les avertissements.

4. Veuillez suivre toutes les instructions.

5. N'utilisez pas cet appareil à proximité de l'eau.

6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des soivants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)

7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.

8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.

9. Veillez à vous conformer aux sécurité des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournié pour votre sécurité. Si la prise qui vous est fournié ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.

10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.

11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.

12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blassures que pourrait entraîner un basculement accidentel.

13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluja et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.

15. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,45 A ou PoE, 0,15 A. (XND-6081V/F)

16. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,90 A ou PoE, 0,27 A. (XND-60B1RV/RF)

17. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,97 A ou PoE, 0,30 A. (XND-8081RV/RF)

18. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,45 A, 24 VAC, 0,58 A, ou PoE, 0,15 A. (XNV-6081)

19. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,90 A, 24 VAC, 0,97 A, ou PoE, 0,27 A. (XNV-6081R)

20. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,97 A, 24 VAC, 1,10 A, ou PoE, 0,30 A. (XNV-8081R)

21. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement.

Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.

1. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
2. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvents chimiques tels que des produits de nettoyage ou des adhésils peuvent causer de graves dommages à la surface du produit.
3. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garantics. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
4. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
5. Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du dôme, la vidéo ne posera aucun problème.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

ATTENTION

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une fièche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

Français _3

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

SOMMAIRE

PRÉSENTATION3	3 Instructions Importantes Relatives à la Sécurité6 Spécifications PC Recommandées6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC6 NAS — Indications du fabricant	CONNEXION ET CONFIGURATION RÉSEAU38	38 Connector la Caméra Directement au Réseau de Zone Locale38 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP39 Utilisation de Device Manager39 Recherche automatique de la caméra39 Configuration de l'adresse IP40 Enregistrement manuel de la caméra40 Configuration automatique de l'IP41 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)42 Connexion à la Caméra Depuis Un Ordinateur Local Partagé42 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
DÔME ANTI-VANDALISME EXTÉRIEUR8	8 Contenu8 D'un Coup d'œil9 Installation
DÔME ANTI-VANDALISME INTÉRIEUR17		VISIONNEUR WEB43	43 Connexion à la Caméra44 Réglage du mot de passe44 Login44 Installation de la visionneuse Web de la caméra
DÔME AFFLEURANT25	25 Contenu25 D'un Coup d'œil26 Installation	ANNEXES45	45 Résolution de Problèmes46 Open Source Announcement
INSTALLATION ET CONNEXION32	32 Accessoires en option pour l'installation34 Connexion à d'autres Périphériques

présentation

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
- Système d'exploitation pris en charge : MS Windows, Mac OS X
• Navigateur recommandé : Google Chrome
Navigateurs pris en charge : MS Explorer, MS Edge, Mozilla Firefox (Windows 64 bits uniquement), Apple Safari (Mac OSX uniquement)
※ Veuillez consulter l'annexe pour obtenir des informations détaillées sur le système d'exploitation et les navigateurs vérifiés.

CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC

• Capacité recommandée : 16 Go à 256 Go (type MLC)
• Les types de cartes mémoire suivants des fabricants suivants sont recommandés pour cette caméra.
• Fabricant : SanDisk, Transcend
• Famille de produit : High endurance

• Capacité recommandée : On recommande 200GO ou plus.
• Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.

Produits recommandés Grandeurs disponibles

NAS QNIP Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

NAS Synology Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

Si vous utilisez de l'équipement NAS à des fins autres que de la sauvegarde vidéo, le nombre de caméras accessibles peut diminuer.

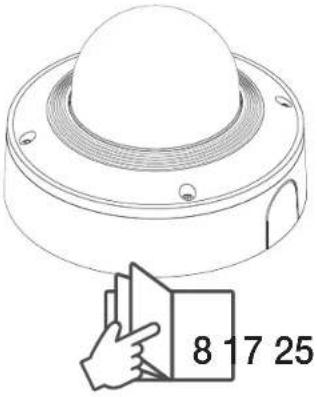

Dôme anti-vandalisme extérieurXNV-6081/XNV-6081R/XNV-8081R

Dôme anti-vandalisme intérieurXND-6081V/XND-6081RV/XND-8081RV

Dôme affleurantXND-6081F/XND-6081RF/XND-8081RF

dôme anti-vandalisme extérieur

CONTENU

l'accessoire varie selon le pays de vente.

Option (vendu séparément)

SBC 100B (Coulour : Noir) SPC-100AC

8_dôme anti-vandalisme extérieur

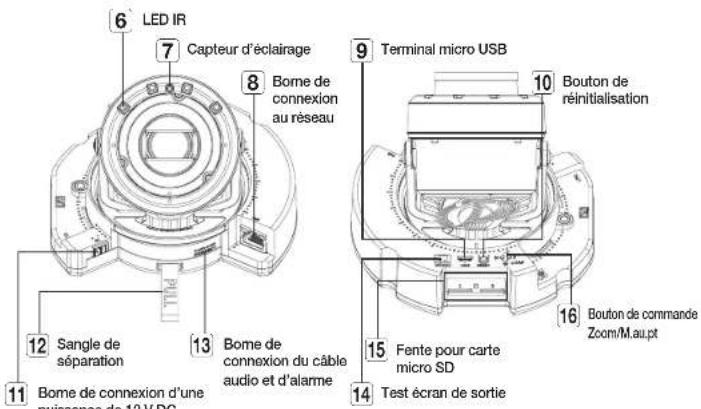

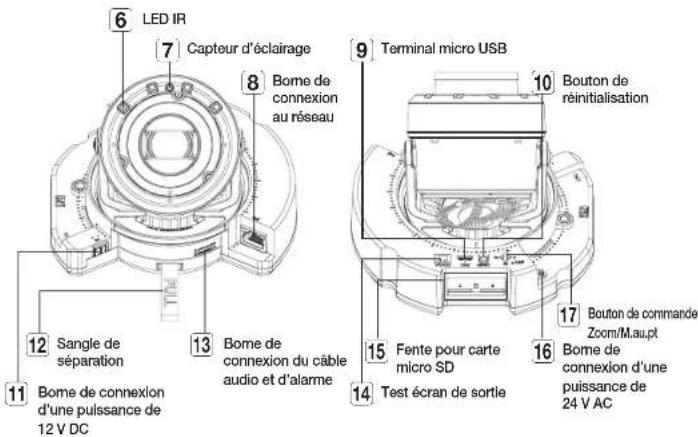

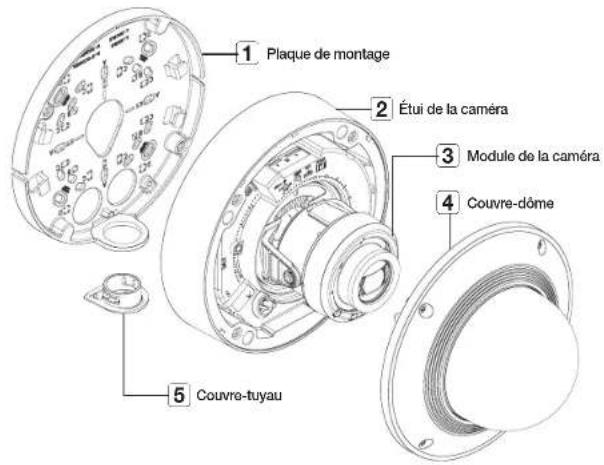

D'UN COUP D'ŒIL

1 Plaque de montage 2 Étui de la caméra 3 Module de la caméra 4 Couvre-dôme 5 Couvre-tuyau

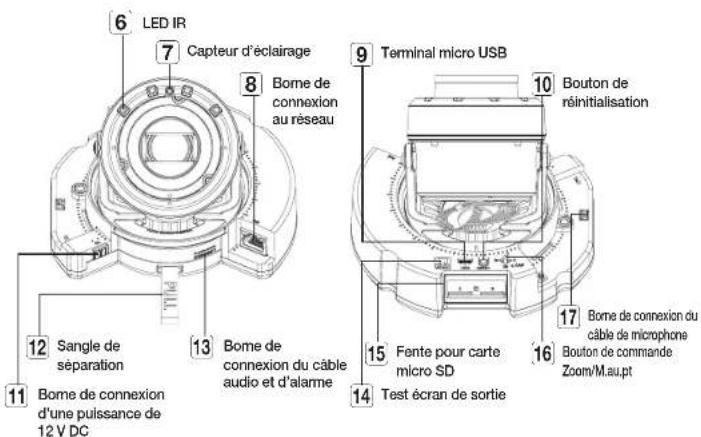

6 LED IR 7 Capteur d'éclairage 8 Bome de connexion au réseau 9 Terminal micro USB 10 Bouton de réinitialisation 11 Sangle de séparation 12 Bome de connexion d'une puissance de 12 V DC 13 Bome de connexion du câble audio et d'alarme 14 Test écran de sortie 15 Fente pour carte micro SD 16 Bouton de commande Zoom/M.au.pt 17 Bome de connexion d'une puissance de 24 V AC

INSTALLATION

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP67 / IP68, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement.
  Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

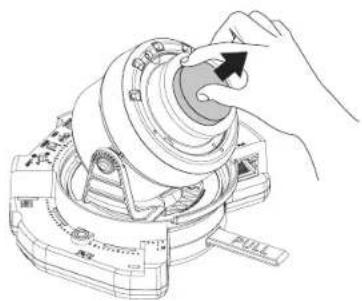

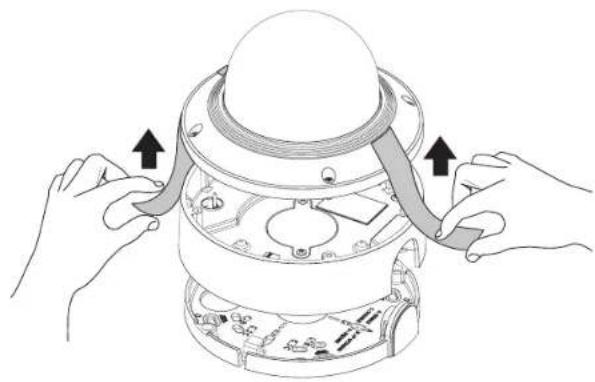

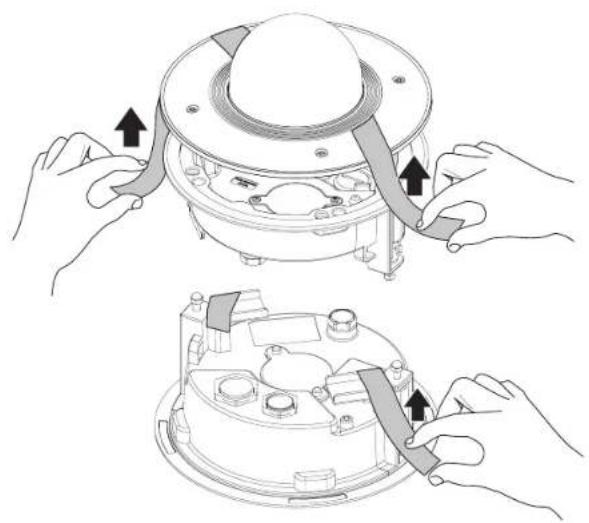

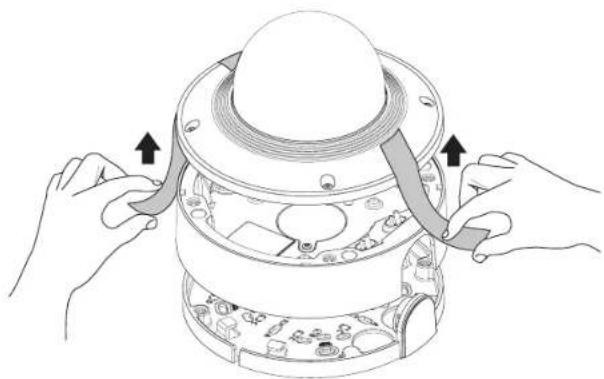

Suppression

1. Décolez le ruban adhésif fixant le boîtier de la caméra.

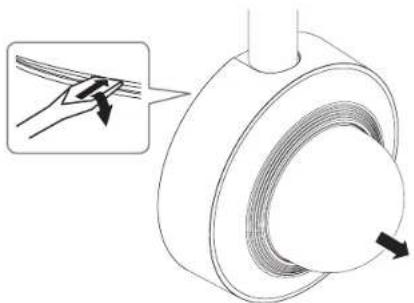

1. Retrez le coussin qui protège l'objectif de la caméra.

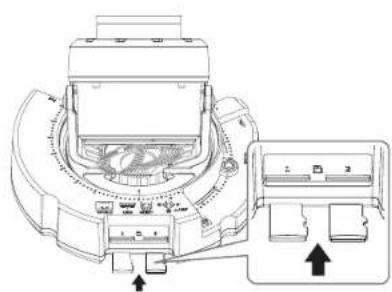

Insertion d'une carte mémoire Micro SD

Faites glisser la carte micro SD dans le connecteur micro SD du module de caméra dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte mémoire micro SD pendant que la source d'alimentation et le boîtier sont séparés.
• N'assayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
  En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte memore micro SD, faites bien attention de mettre le produit à plus sur le so avant de travailler dessus afin d'éviter des accidentes dus à une chute ou porte de pièces.

dôme anti-vandalisme extérieur

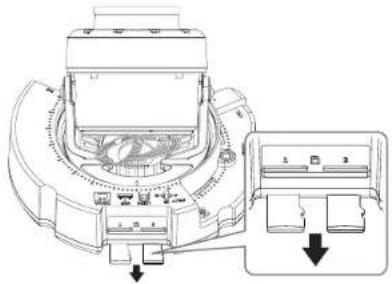

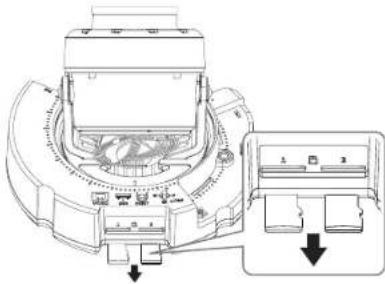

Retrait d'une carte mémoire Micro SD

Appuyer doucement vers le bas sur l'extrémite exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Veuillez noter que si vous appuyez fermement et relâchez la carte mémoire Micro SD quand elle est éjectée, elle peut sortir.
• Avant de retrer la carte mémoire Micro SD, dans , régiez le dispositif sur et apcuyez sur le bouton [Appliquer], puis mettez la caméra hors torsion.
• Si vous amérez la caméra ou retrez la carte mémoire Micro SD qui contient les connées du produit, ces données peuvent être perdues ou ennommagées.

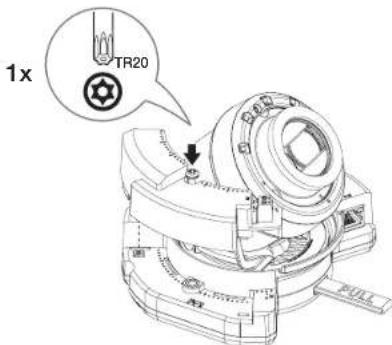

Installation du module AC (vendu séparément) : SPC-100AC)

1. Instalez le module AC comme indiqué sur la figure.
2. Serrez la vis avec la clé hexagonale.

1x TR20

Installation (plaque de montage)

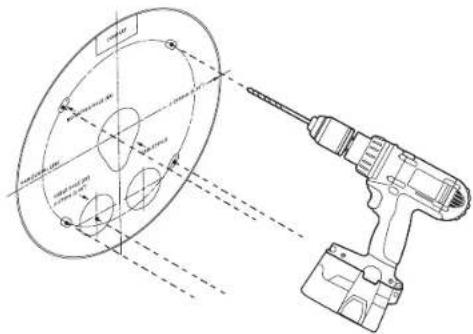

[Installation directe sur mur/plafond]

1-1. Fixez le gabant d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

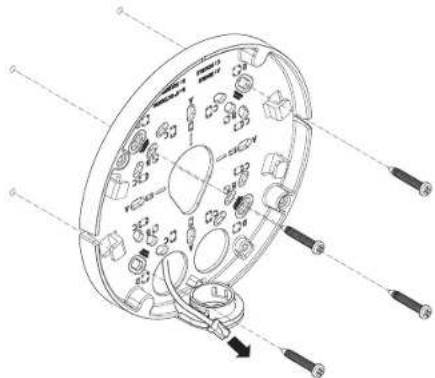

1-2. Fixez la plaque de montage avec les vis appropriées.

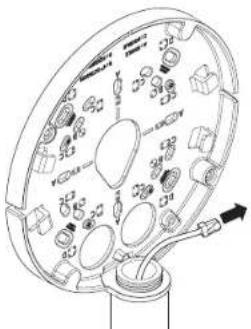

1-3. Tirez les câbles nécessaires entre les câbles LAN/d'alimentation/audio et d'alarme à travers le trou de la plaque de montage.

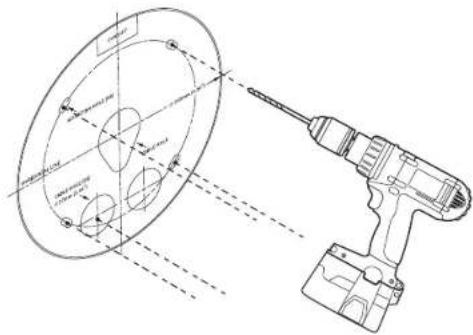

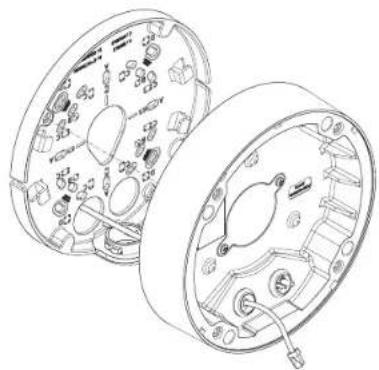

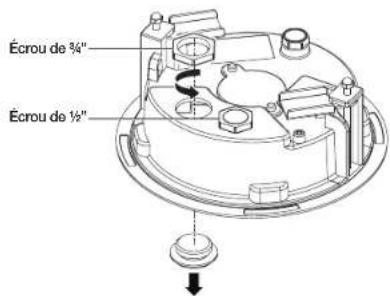

[Installation du tuyau utilisé]

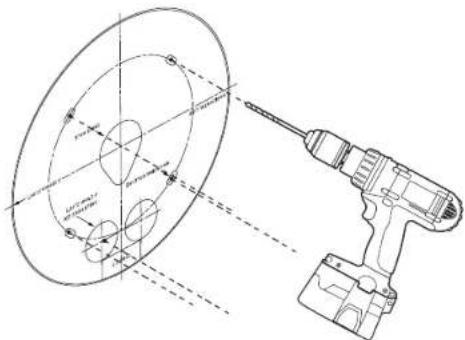

2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles.

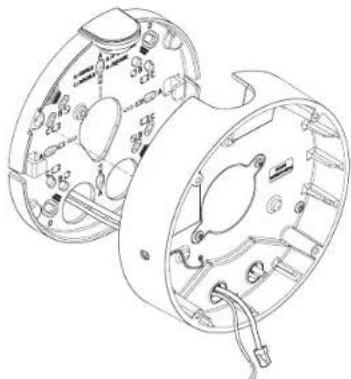

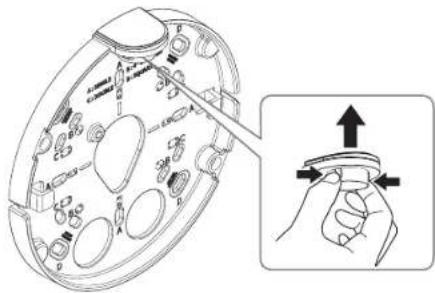

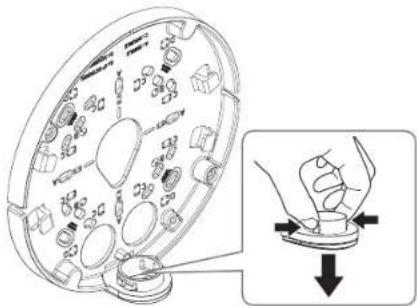

2-2. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses côtés.

dôme anti-vandalisme extérieur

2-3. Placez le tuyau sur la plaque de montage.
2-4. Fixez la plaque de montage avec les vis appropriées.

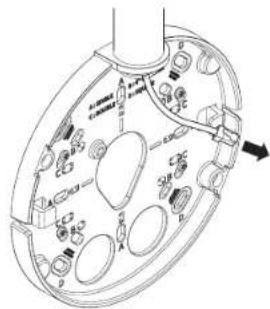

2-5. Tirez les câbles nécessaires entre les câbles LAN/d'alimentation/auxlo et d'alarme à travers le tuyau.

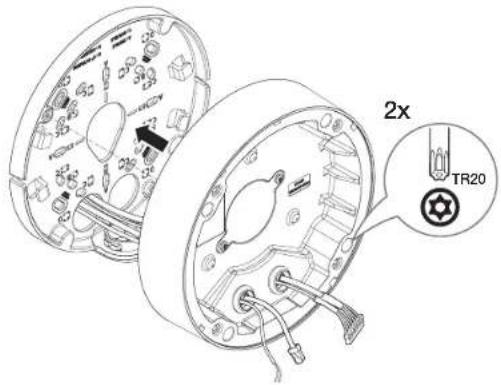

Installation (boîtier de la caméra)

Utilisez une douille de câble compatible avec le câble LAN à connecter.

-Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5

-Composants : utilisez un câble d'un diamètre compris entre 25 et 8,5

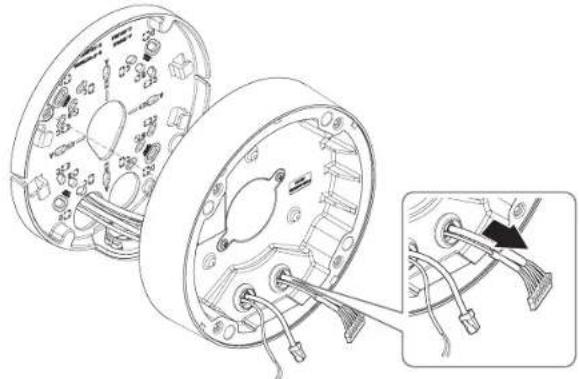

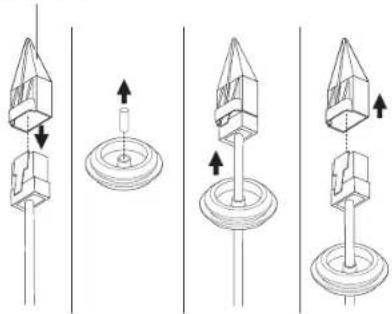

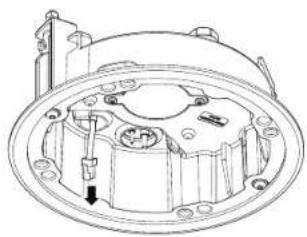

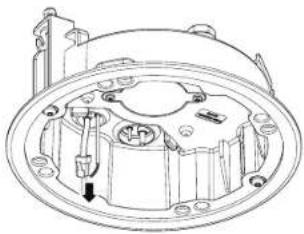

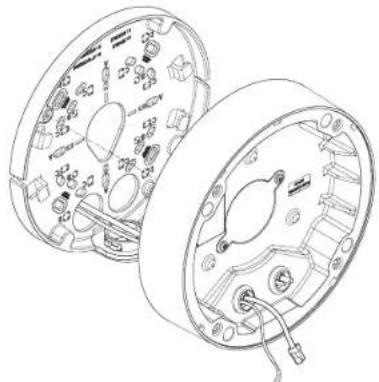

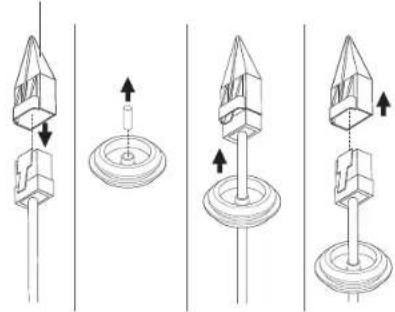

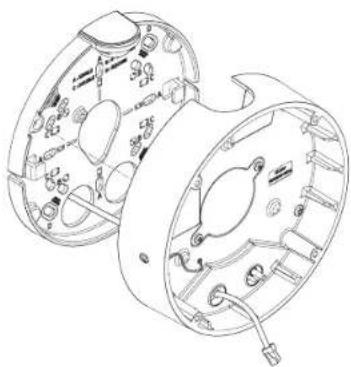

[Installation de câbles LAN/d'alimentation]

1-1. Retirez les parties extrudées de la douille à utiliser.
1-2. Faites passer le câble LAN dans le grand trou de la douille et branchez-le au connecteur LAN.
1-3. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la douille et branchez le au bornier fourni.

12_dôme anti-vandalisme extérieur

1-4. Montez la douille sur le boîtier de la caméra.

[Installation du câble LAN] (IP66)

2-1. Retirez la partie extrudée de la douille à 1 trou fournie.
2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Montez la douille sur le boîtier de la caméra.

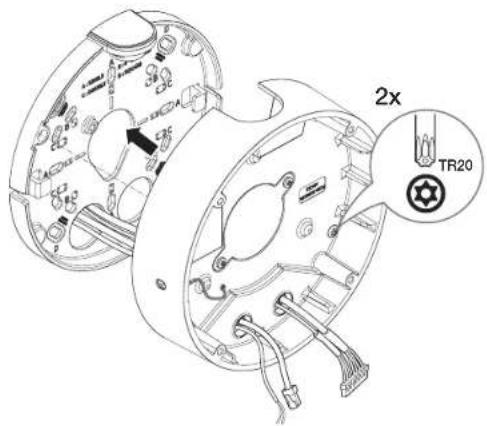

1. Reliez la plaque de montage au boîtier de la caméra.

2x TR20

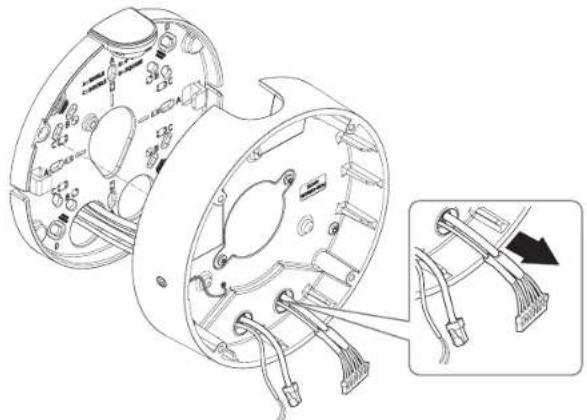

[Installation des câbles audio et d'alarme]

3-1. Montez la douille des câbles audio et d'alarme fournis sur le boîtier de la caméra

dôme anti-vandalisme extérieur

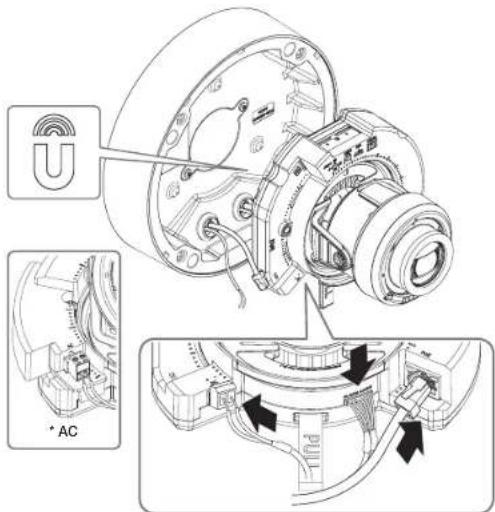

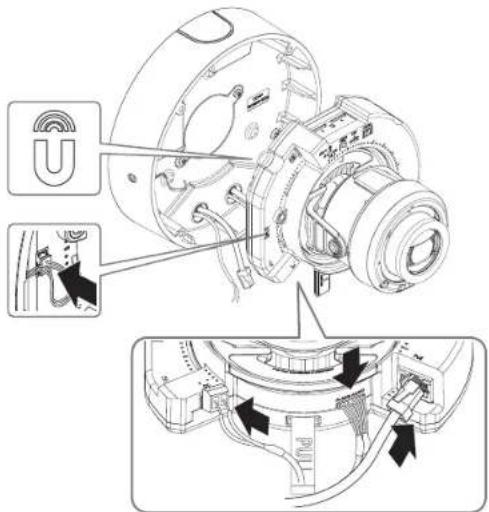

Installation du module de caméra

1. Connectez les câbles LAN/d'alimentation/audio et d'alarme à la borne du module de caméra.
2. Fixez le module de caméra au boîtier.

- Un aliment est intégré au bas du module. - Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

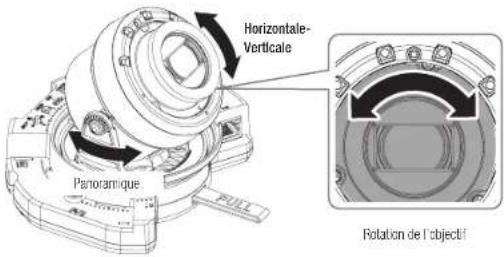

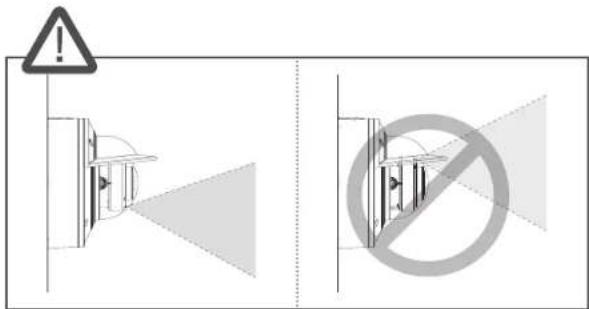

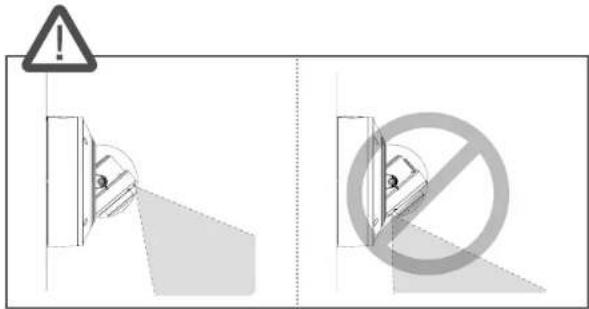

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 33)

14_dôme anti-vandalisme extérieur

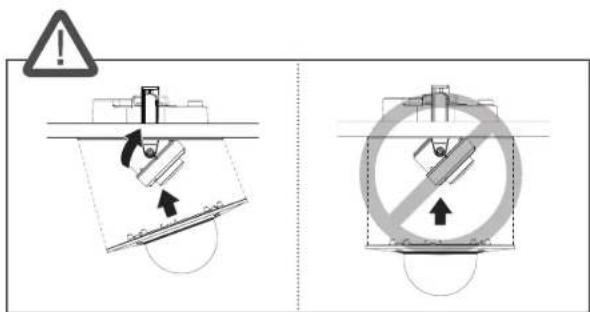

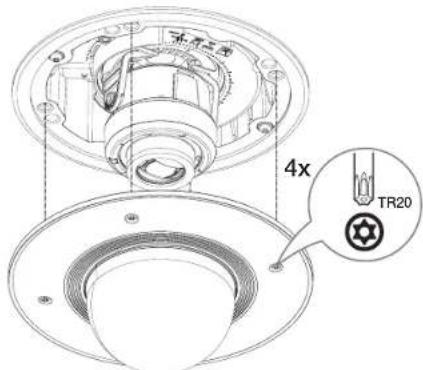

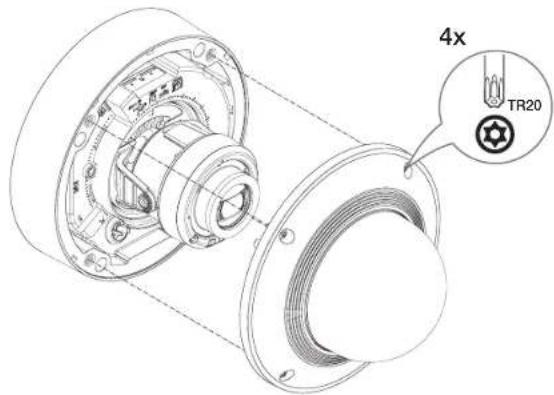

Assemblage du couvercle du dôme

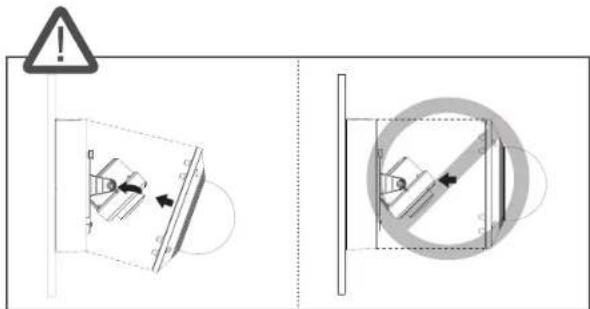

[Installation directe sur mur/plafond]

1. Montez le couvercle du dôme.

- Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage dû à une infiltration d'eau. - Faites attention lorsque vous utilisez le module AC, car le couvre côme a une certaine orientation de fonctionnement.

4x TR20

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

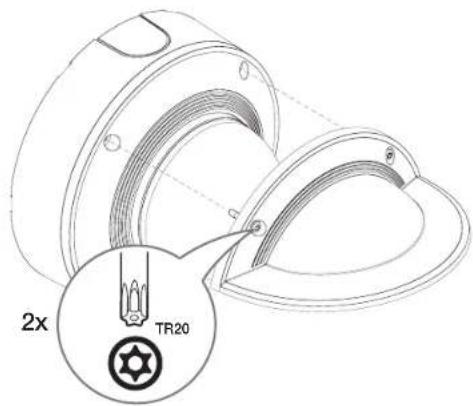

[Utilisation du bouchon d'étanchéité]

1. Retirez les vis du couvercie du dôme,

2x TR20

1. Montez le couvercle du dôme.
2. Montez le cache étanche sur le couvercle du dôme et serrez les vis.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage où à une infiltration d'eau.

2x TR20

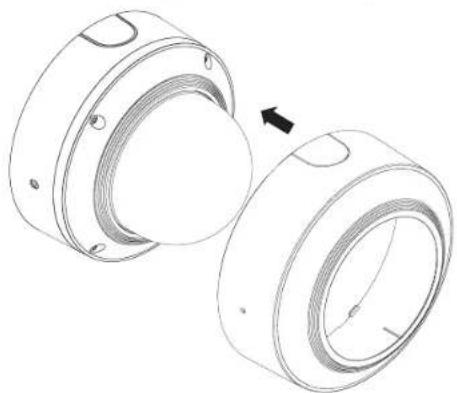

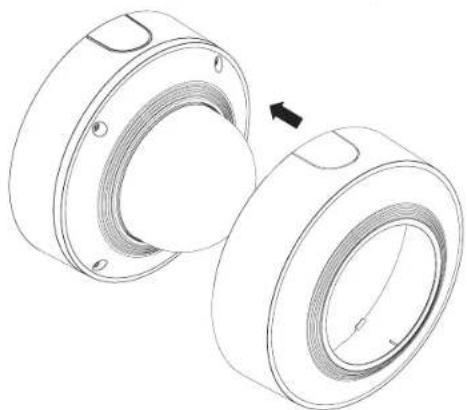

Application/retrait du couvercle de protection

1. Placez le couvercle de protection en alignement avec le couvercle du tuyau.

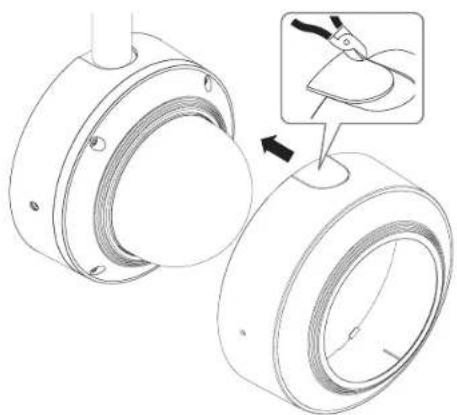

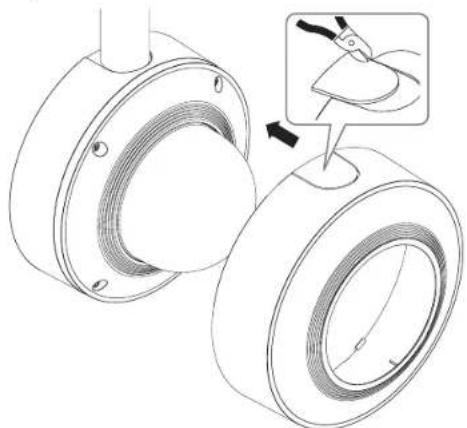

1. Pour une caméra connectée à un tuyau, retirez d'abord le cache-tuyau du couvercle de protection avant de le mettre en place.

dôme anti-vandalisme extérieur

1. Pour retirer le couvercle de protection, tirez-le en le faisant tourner dans le sens horaire, comme indiqué sur la figure.

- Une installation et un retrait répêts du couvercle de protection peuvent le déformer. - L'installation et le retrait du couvercle de protection avec une force excessive peuvent provoquer des rayures sur la surface du produit.

Lorsqu'un tuyau est raccordé libérez-le à l'aide d'un outil approprié.

16_dôme anti-vandalisme extérieur

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'alde de ruben étanche (en caoutchouc butylique), de sorte que plus de la morté du ruben est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fulle. Assuraz-vous de protéger le câbe avec une large écalisseur de ruban. Le ruban étanche en caoutchouc butyique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

dôme anti-vandalisme intérieur

CONTENU

l'accessoire varie selon le pays de vente.

Option (vendu séparément)

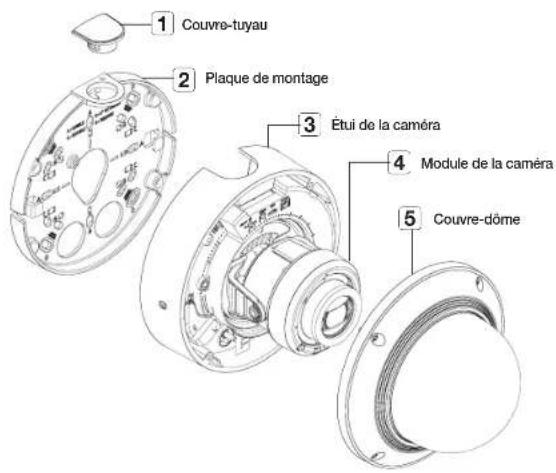

D'UN COUP D'ŒIL

1 Couvre-tuyau 2 Plaque de montage 3 Étui de la caméra 4 Module de la caméra 5 Couvre-dôme

6 LED IR 7 Capteur d'éclairage 8 Borne de connexion au réseau 9 Terminal micro USB 10 Bouton de réinitialisation 12 Sangle de séparation 13 Borne de connexion du câble audio et d'alarme 15 Fente pour carte micro SD 16 Bouton de commande Zoom/M.au.pt 17 Borne de connexion du câble de microphone 14 Test écran de sortie

dôme anti-vandalisme intérieur

INSTALLATION

- Cette caméra est étanche et en conformité avec les specifications de la norme IP52, mais la prise jack connectée au câble externe ne l'est pas. Il est recommande d'installer ce produit sous l'avant-tôt afin d'éviér que le câble ne soit expose.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement.
  Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décolez le ruban adhésif fixant le boîtier de la caméra.

18_dôme anti-vandalisme intérieur

1. Retrez le coussin qui protège l'objectif de la caméra.

Insertion d'une carte mémoire Micro SD

Faites glisser la carte micro SD dans le connecteur micro SD du module de caméra dans le sens de la flèche.

Avant d'installer la caméra, vous devez insérer la carte mémoire micro SO pendant que la source d'alimentation et le boîtier sont séparés.
- N'assayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SO ainsi que votre produit.
En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandées.
- Lors de l'installation/retrait de la carte memore micro SD, faites bien attention de mettre le produit à plus sur le so avant de travailler dessus afin d'éviter des accidentes dus à une chute ou porte de pièces.

Retrait d'une carte mémoire Micro SD

Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Veuillez noter que si vous appuyez fermement et relâchez la carte mémoire Micro SD quand elle est éjectée, elle peut sortir.
• Avant de retrer la carte mémoire Micro SD, dans , réglez le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors torsion.
• Si vous amérez la caméra ou retrez la carte mémoire Micro SD qui contient les connées du produit, ces données peuvent être perdues ou ennommagées.

Installation (plaque de montage)

[Installation directe sur mur/plafond]

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage avec les vis appropriées.
1-3. Tirez les câbles nécessaires entre les câbles LAN/d'alimentation/auxlo et d'alarme à travers le trou de la plaque de montage.

dôme anti-vandalisme intérieur

[Installation du tuyau utilisé]

2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles.

2-2. Séparez le couvre-luyau de la plaque de montage en appuyant sur ses côtés.

2-3. Placez le tuyau sur la plaque de montage.
2-4. Fixez la plaque de montage avec les vis appropriées.
2-5. Tirez les câbles nécessaires entre les câbles LAN/d'alimentation/audio et d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

Utilisez une douille de câble compatible avec le câble LAN à connecter.

-Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5

-Composants : utilisez un cable d'un diamètre compris entre €5 et 8,5

[Installation de câbles LAN/d'alimentation]

1-1. Retirez les parties extrudées de la douille à utiliser.
1-2. Faites passer le câble LAN dans le grand trou de la douille et branchez-le au connecteur LAN.
1-3. (Lors de l'utilisation de l'alimentation) Faires passer le câble d'alimentation dans le petit trou de la douille et branchez-le au bornier fourni.

1-4. Montez la douille sur le boîtier de la caméra.

2-3. Montez la douille sur le boîtier de la caméra.

[Installation du câble LAN]

2-1. Retirez la partie extrudée de la douille à 1 trou fournie.
2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

dôme anti-vandalisme intérieur

[Installation des câbles audio et d'alarme]

3-1. Montez la douille des câbles audio et d'alarme fourmis sur le boîtier de la caméra.

1. Reliez la plaque de montage au boîtier de la caméra.

2x TR20

22_dôme anti-vandalisme intérieur

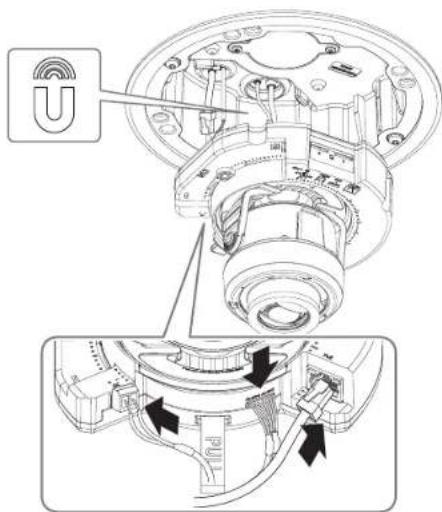

Installation du module de caméra

1. Connectez les câbles LAN/d'alimentation/audio et d'alarme à la borne du module de caméra.
2. Fixez le module de caméra au boîtier.

Un almant est intégré au bas du module.

■ Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Branchez le câble du microphone au module de caméra.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 33)

Assemblage du couvercle du dôme

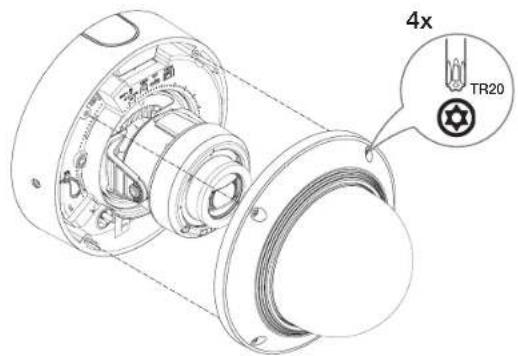

[Installation directe sur mur/plafond]

1. Montez le couvercle du dôme.

- Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage où à une infiltration d'eau.

4x TR20

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

Application/retrait du couvercle de protection

1. Placez le couvercle de protection en alignement avec le couvercle du tuyau.

1. Pour une caméra connectée à un tuyau, retirez d'abord le cache-luyau du couvercle de protection avant de le mettre en place.

dôme anti-vandalisme intérieur

1. Pour retirer le couvercle de protection, tirez-le en le faisant tourner dans le sens horaire, comme indiqué sur la figure.

- Une installation et un retrait répêts du couvercle de protection peuvent le déformer. - L'installation et le retrait du couvercle de protection avec une force excessive peuvent provoquer des rayures sur la surface du produit.

Lorsqu'un tuyau est raccordé libérez-le à l'aide d'un outil approprié.

24_dôme anti-vandalisme intérieur

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'alde de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fulte. Assuraz-vous de protéger le câble avec une large épaisseur de ruban. Le ruban étanche en casoutchouc butylique est fait de casoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

dôme affleurant

CONTENU

l'accessoire varie selon le pays de vente.

1 Support 2 Logement 3 Module de la caméra 4 Couvre-dôme

6 LED IR 7 Capteur d'éclairage 8 Borne de connexion au réseau 9 Terminal micro USB 10 Bouton de réinitialisation 12 Sangle de séparation 13 Borne de connexion du câble audio et d'alarme 15 Fente pour carte micro SD 16 Bouton de commande Zoom/M.au.pt 14 Test écran de sortie

INSTALLATION

- Cette caméra est étanche et en conformité avec les specifications de la norme IP52, mais la prise jack connectée au câble externe ne l'est pas. Il est recommande d'installer ce produit sous l'avant-tôt afin d'éviér que le câble ne soit expose.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aiode d'outils non conformes peut endommager le produit.

Suppression

1. Décolez le ruban adhésif fixant le boîtier de la caméra.

1. Retrez le coussin qui protège l'objectif de la caméra.

Insertion d'une carte mémoire Micro SD

Faites glisser la carte micro SD dans le connecteur micro SD du module de caméra dans le sens de la flèche.

Avant d'installer la caméra, vous devez insérer la carte mémoire micro SO pendant que la source d'alimentation et le boîtier sont séparés.
- N'assayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SO ainsi que votre produit.
En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandées.
- Lors de l'installation/retrait de la carte memore micro SD, faites bien attention de mettre le produit à plus sur le so avant de travailler dessus afin d'éviter des accidentes dus à une chute ou porte de pièces.

Retrait d'une carte mémoire Micro SD

Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Veuillez noter que si vous appuyez fermement et relâchez la carte mémoire Micro SD quand elle est éjectée, elle peut sortir.
• Avant de retrer la carte mémoire Micro SD, dans , régiez le dispositif sur et apcuyez sur le bouton [Appliquer], puis mettez la caméra hors torsion.
• Si vous amérez la caméra ou retrez la carte mémoire Micro SD qui contient les connées du produit, ces données peuvent être perdues ou ennommagées.

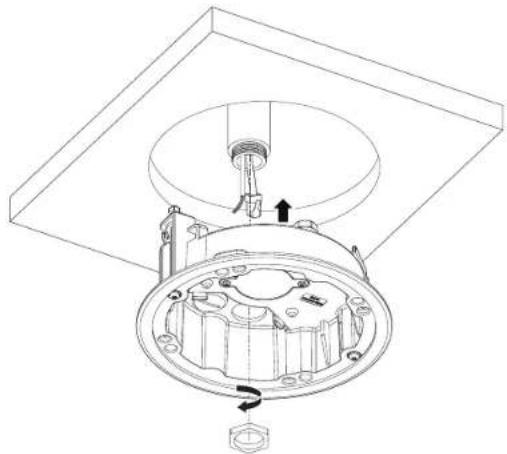

1. Fixez le gabarit d'installation au plafond et marquez son emplacement avec un crayon.

1. Fixez le gabarit d'installation et percez les trous.

1. Raccordez le câble de sécurité.

- Câble de sécurité non fourm.

par ex.

[Utilisation du tuyau]

4-1. Installez le tuyau dans un trou de raccord.

Écrou de ¾" Écrou de ½"

4-2. Tirez les câbles nécessaires entre les câbles LAN/d'alimentation/audio et d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

- Utilisez une douille de câble compatible avec le câble LAN à connecter.

-Composants : utilisez un câble d'un diamètre compris entre 85 et 8,5

[Installation de câbles LAN/d'alimentation]

1-1. Retirez les parties extrudées de la douille à utiliser.
1-2. Faites passer le câble LAN dans le grand trou de la douille et branchez-le au connecteur LAN.
1-3. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la douille et branchez-le au bornier fourni.

1-4. Montez la douille sur le boîtier.

[Installation du câble LAN]

2-1. Retirez la partie extrudée de la douille à 1 trou fournie.
2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Montez la douille sur le boîtier.

[Installation des câbles audio et d'alarme]

3-1. Montez la douille des câbles audio et d'alarme fourmis sur le boîtier de la caméra.

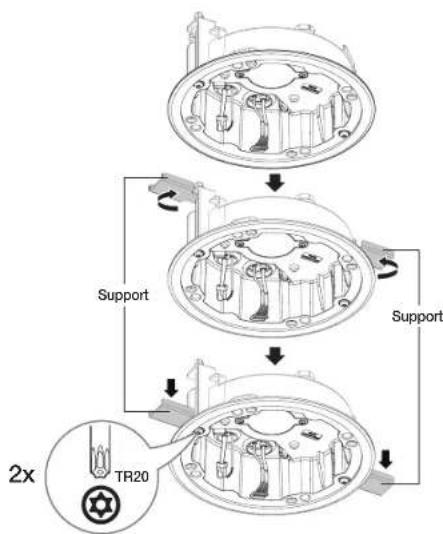

1. Toumez les vis sur le boîtier pour fixer ce dernier au plafond.

Le support va fixer le boîtier au plafond.

- Assurez-vous que le boîtier est formement fixé au plafond.

30_dôme affleurant

Installation du module de caméra

1. Connectez les câbles LAN/d'alimentation/audio et d'alarme à la borne du module de caméra.
2. Fixez le module de caméra au boîtier.

Un almant est intégré au bas du module.
■ Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 33)

Assemblage du couvercle du dôme

1. Montez le couvercle du dôme.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage où à une infiltration d'eau.

4x TR20

■ Fêtes attention à ne pas modifier les instructions de contrôle de votre caméra.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasini), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et LAN.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'alde de ruban étanche (en cacoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large écaissseur de ruban.
- Le ruban étanche en caoutchouc butylque est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

installation et connexion

ACCESSOIRES EN OPTION POUR L'INSTALLATION

	Montage suspendu Montage suspendu
Nom du modèle SBP-187HMW SBP-167HMW
Modèle compatible XMW-6081XNW-6081R/XNW-8081R XND-6081W/XND-6081RW/XND-8081RW
	Montage mural Montage au plafond
Nom du modèle SBP-300CMW/1 SBP-300CMW
Modèle compatible SBP-180HMW/160HMW SBP-180HMW/160HMW
	Montage en coin Montage sur poteau
Nom du modèle SBP-300CMW SBP-300PMW
Modèle compatible SBP-300WMW1 S&P-300WMW1

	Couvercle de protection	Couvercle de protection
Nom du modèle SBC-1808 (Noir)		SBC-160B (Noir)
Modèle compatible XVW-6081/XNV-6081/R/XNV-8081/R XND-6081/W/XND-6081/RV/XND-8081/RV
	Module d'alimentation de 24V AC
Nom du modèle	SPC-100AC
Modèle compatible	XNV-6081/XNV-6081/R/XNV-8081/R

Réglage de l'orientation de la caméra de surveillance

Horizontal- Verticale Panoramaque Rotation de l'objectif

- Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. A ce moment, la rotation du corps principal de la caméra dans la direction gauche et droite est appelée PAN, et en ajustement de l'angle de la caméra est appelé TILT.

• L'angle panoramique est 0° - 360°.
• L'angle d'inclinaison est 45° - 85°.
• L'angle de rotation est 0° - 355°.

Avec un angle d'inclinaison de 75° ou plus, un blocage de la vue ou une image IIoue peut apparaître dans certaines parties de l'écran en fonction du zoom grossissant.

- No forcez pas la rotation ou appuyez sur l'objectif de mise au point/zoom. Sinon, la mise au point pourrait no pas fonctionner correctement en raison d'une panne de moteur.

- Méthodes de réglage

1. Ajustez l'angle panoramique en tenant compte de la direction à surveiller.
2. Ajustez l'angle horizontal pour que la vidéo ne bascule pas lors de la rotation.
3. Ajustez l'angle d'inclinaison dans la direction à surveiller.

Réglez l'orientation des LED IR pour qu'un instrument ne gène pas leur vue.

- Réglaz l'orientation des LED IR pour qu'un cache étanche ne gène pas leur vue (le cas échéant).

AC Alimentation Ethernet Dongle WiFi Test écran de sortie

Le terminal de sortie CVBS du produit est fourni pour une facilité d'installation, et n'est pas recommande à des fins de contrôle.

Le terminal Micro USB du produit est fourni pour faciliter l'installation, et n'est pas recommandé à des fins de surveillance.

Connexion Ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Connexion WiFi

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle WiFi à la bome micro USB.

Configuration du Smartphone

1. Installez l'application d'installation Wisanet.
2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.
3. Executez l'application d'installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée

- La vidéo sera lue sans être connectée pendant la connexion initiale.

1. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.

Fabricant de dongle recommandé

Fabricant Modèle
NETIS WF2123 n300
EDIMAX EW-7811Un
IP Time N100mini
TP-LINK TI-WNB23M V1
ASUS USB-N13
NETGEAR WNA3100M

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

Si les sources d'alimentation pour PoE et 12 V DC sont activités simultanément, le périphérique est alimenté à la fois en PoE et en 12 V DC.

- Vous pouvez également utiliser un routeur doté d'une alimentation électrique par PoE pour fournir le courant à la camera.

- Utilisez une alimentation électrique par PoE qui est conforme aux protocols IEEE 802.3al.

- Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.

- L'alimentation secteur est disponible après l'achat d'un module secteur AC (SPC-100AC).

- Modèles : XNV-6081/XNV-6081R/XNV-8081R

- Si les sources d'alimentation pour PoE et 24 VAC sont activées simultanément, la source d'alimentation externe (courant alternatif 24 VAC) sera utilisée.

- Le courant alternatif 24 VAC peut être connecté comme non polaire.

Connectez d'abord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise du mur.

Spécification du câble d'alimentation pour chaque modèle

Modèle	Puissance d'entrée	Type de 11 (AWG)	Longueur de câble (Max.)
XND-6081WF	DC 12V	#18 22m
XND-6081RWRF		#20 14m
XND-8081RW/RF DC 12V		#18 20m
		#20 13m
XW-6081/6081R	DC 12V	#18 22m
		#20 14m
	AC 24V	#18 40m
		#20 26m
XW-8081R	DC 12V	#18 20m
		#20 13m
	AC 24V	#18 38m
		#20 24m

Spécifications du câble réseau

Étlement Contenus Remarque
Connecteur RJAS (10/100BASE-T)
Ethernet 10/100BASE-T
Câble	5e catégorie UTP
Distance max.	100 M
Support du PoE	IEEE 802.3af

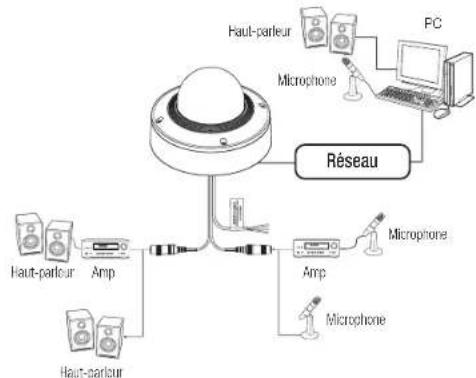

Connector à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.

- Vous pouvez utiliser le microphone interne de la camera sans connexion de microphone externe (applicable uniquement aux modèles XND 6081V/XND 6081RV/XND 8081RV).

1. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.

2. Vérifiez les spécifications pour l'entrée audio.

installation et connexion

- Codec audio

• Entrée Audio : G.711 PCM (Débit binaire : 64 ko/s / Fréquence d'échantillonnage :
  8 kHz, Q.726 ADPCM | Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage
  : 8 kHz). AAC (Débit binaire; 48Kbps / Fréquence d'échantillonnage; 16kHz)
  Sortie Audio : G.711 PCM (Débt binaire : 64 kV/s / Fréquence d'échantillonnage : 8 kHz)

- Audio duplex complet

• Entrée audio (XND-6081V/XND-6081RV/XND-8081RV) : Sélectionnable (microphone / ligne / microphone intégré), tension prise en charge : 2,5V CC (4mA). Impédance d'entrée : 2000 Ohms
• Entrée audio (XND-6081F/XND-6081RF/XND-8081RF/XNV-6081/XNV-6081R/XNV-8081R) : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impéciance d'entrée : 2000 Ohms
• Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
• Impédance de sortie de ligne : 6000

Si vous accèdez au visualiseur Web et sélectionnez un microphone externe comme source d'entrée audio dans

-Plage de fréquences : 40 16 000 Hr

-Impérance : 1 500 0

-Sensibilité: -40 +3 dB (7,1-14,1 mV)

- Dans tous les cas suivants, les performances de classification sonore peuvent se détériorer ou un dysfonctionnement se produire :

-Si des sons de coup de feu sont entencus de manière continue dans un intervalle court (par exemple, un bruit de mitraillote) plutôt qu'un son de coup de feu unique
-Si le bruit est trop fort pour pouvoir distinguer le bruit du son cible
-Si deux sons différents ou plus sont enregistrés simultanément
-Si la classification sonore est appliquée lors de l'utilisation de la fonction d'élimination du bruit dans un endroit calme
-Si la source des applaudissements ou des cris est proche de la caméra (à moins d'un mètre)
-Si un son fort n'appartenant à aucune des catégories de classification de son (son d'avion, son de sirène, etc.) se fait souclainement entendre
-Si le microphone externe ne répond pas aux specifications recommandées*

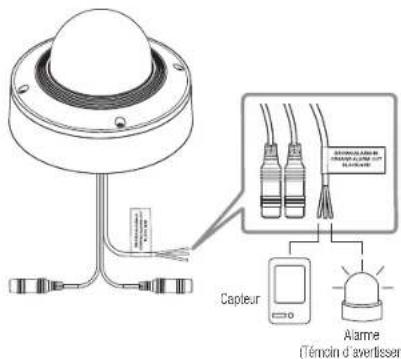

Connexion au boîtier du port E/S

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Capteur Alarme (Témocin d'averlissen)

• ALARM-IN : Permet de connecter le capteur d'entrée d'alarme.
• ALARM-OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
  • GND : Port commun pour le signal d'alarme d'entrée/sortie.

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez-vous au « Schéma de câblage de sortie de l'alarme » lors du raocordement de périphériques dont la tension excède les spécifications actuelles. (page 37)

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

Schéma de câblage d'entrée de l'alarme

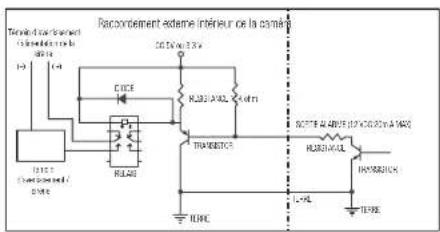

Schéma de câblage de sortie de l'alarme

Racovdement adame inférieur de la camera Téveil d'ouvrant 1-0 1-4 RULAU RUBA AML RUBA AML L+VL L+RL RUBA AML RUBA AML L+VL RUBA AML RUBA AML L+VL RUBA AML L+RL RUBA AML L+VL RUBA AML L+RL RUBA AML L+VL RUBA AML L+RL RUBA AML L+VL RUBA AML L+RL RUBA AML L+VL RUBA AML L+RL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+VL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UL RUBA AML L+UPL

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

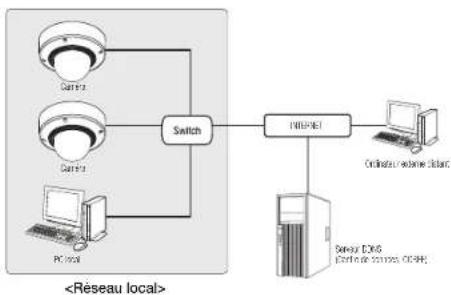

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intract et si le renvel de port n'est pas correctement configuré ou si un paro-fou est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
• Par défaut, l'adresse IP sera attribuée automatiquement depuis le serveur DHCP En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utiliser Device Manager. Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager », (Page 39)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

- Pour plus d'informations sur la configuration de DONS, reportez-vous à l'aïcle en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à l'aïcle en ligne de Web Viewer.

UTILISATION DE DEVICE MANAGER

Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Harwha Vision (https://www.HarwhaVision.com).

- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

RECHERCHE AUTOMATIQUE DE LA CAMÉRA

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur sur la page principale de Device Manager.
2. Cochez la caméra dans la liste.
3. Verifiez l'adresse MAC sur l'autocollant fixe sur la camera.

CONFIGURATION DE L'ADRESSE IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur sur la page principale.

Configuration de l'IP statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez . • Les informations IP de la caméra seront affichées en fonction du réglage précédent.
4. Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de Routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour , , .

• HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.
  • VNP Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.
• RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un Routeur large bande

- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2\~254, 192.168.0.2\~254, 192.168.XXX.2\~254

• Subnet Mask : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

• Les réglages peuvent varier selon le modèle du routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, recortez-vous au guide d'utilisation du routeur applicable.
  Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à . Configuration de la Redirection de la Plage de Ports (Mappage de Ports) • (Page 41)

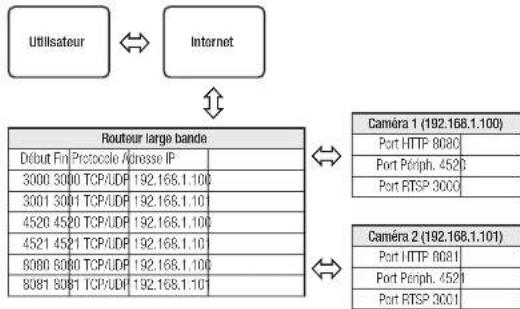

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex.)

Setup AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD - 247 AutoCAD -196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196,196

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	VNP Port	4520	4521
	RTSP Port	554	555

- Si l'option est régée sur une valeur différente de 80, vous devez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir acceder à la caméra. cx.) http://P address : HTTP Port http://192.165.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

connexion et configuration réseau

Configuration de l'IP dynamique

Le DHCP vous envoie l'adresse IP.

- Exemple d'environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP inteme via le réseau LAN

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer].
5. Si un message de réussite s'affiche, cliquez sur [OK].

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Cliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, le port VNP, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Raccorder].
5. Vérifiez si la caméra est enregistrée. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur <+ > sur la page principale de Device Manager.
3. Le menu Configuration de l'équipement s'affiche.
4. Dans le menu, cliquez sur
5. Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une camera connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez - . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.

- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

- La redirection de port peut être réalisée sans paramétrage supplémentaire du rouleur si celui-ci supporte la fonction UPnP. Après avoir connecte la caméra réseau, cochez la case à cocher dans le menu dans dans 'Paramètres -> Réseau -> DONS'.

1. Lancez Device Manager.
   Le système recherche les caméras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder.
   Le navigateur Internet démarre et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.

CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.hanwha-security.com/ID

- Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://ddns.hamwha-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via UPnP

1. Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via Bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour recherche.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes alonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez - de Web Viewer sur . Renacignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments sukants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

-Les caractères spéciaux qui sont autorisés : \~1024S%^0 - - 10 [.]?

• Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractéros ou entrées clavier consécutives pour vos mots de passe.
• Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-e.

LOGIN

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte . L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.
2. Saisissez le mot de passe dans le champ de saisie .
3. Cliquez sur [OK]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochame connexion.
- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.

1. Cliquez sur l'icone [Configuration (
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur <Alde ( ?) pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le piote de microphone a été réglé sur le piote Realtek. Instaitez le péripérique audio haute définition (piote par défaut Windows) ou le piote tiers comme piote de microphone.
Quelles sont les spécifications des fichiers WAVE nécessaires pour lire de l'audio au moment d'un événement ?	• Un désir d'échantillonnage de 48 000 x12 ou inférieur est recommandé.• Pour les bits par échantillon, une valeur jusqu'à 8x16 bits est recommandée.• Seul le format d'encordage POM est pris en charge.
Aucuno vidéo n'est affichéo lors de l'accès libre au visualiseur Web de plug-In sur Safari via HTTPS.	• Dans la fenêtre d'authentification contextuelle affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confiance lors de la connexion à l'adresse IP du visualiseur Web désigné".• Si le visualiseur Web ns peut toujours pas lire une vidéo après avoir sélectionné "Suivant" dans la fondre ou massage ci-dessous, appuyez sur le touche de commande – Q pour quilter le navigateur Safari plus recommencez et suiviez les procédures indiquées ci-dessus.
Je n'ai pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurar que tous les câclos de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP. vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configué correctement.
Le visionneur a été déconnecté pendant le suivi.	• Les vislonnours connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau.• Si la caméra est connectée par un réseau PPPoE, il est possible que le visionneur se déconnecte on raison de mauvaises conditions de réseau.
La caméra connectée au réseau n'est pas détectée dans le programme Device Manager.	• Désactiver les paramètres de paro-fou sur votre PC et chercher de nouveau la caméra.
Chevauchement d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'acresses différentes. Si une adresse unique est utilisée pour des caméras multiples, las images peuvent se chevaucher.

PROBLÈME SOLUTION
Aucune image n'apparaît.	• Si la méthode de transmission est configurée sur multidifusion, vérifier s'il y a un rouleur qui prend en charge la multidifusion dans le LAN sur loquel la caméra est connectée.
La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic>- <Profil vidéo>.
<Detacton mvt> de l<Analyse> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d'analyse s'est produit.	• Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et bouro>.B. L option <Detacton mvt> doit être réglée sur <Activer>.C. Vérifiez si l option <E-mail> ou menu <Config. évén.> est cochée avant utilisation.
Aucun signal n'est détectò au port Emission d'alerte, même en cas de génération d'un événoment d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarmo.
Impossible d'effectuer un enregistrement sur la carte mémoire Micro SD.	• Vérifiez que la carte mémoire n'est pas défectueuse.
La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d'autres apparecils n'est pas garanti sur carte caméra.• Formatez la carte mémoire à nouveau sous le menu <Configuration> → <Événement> → <Stockage>.
Impossible d'enregistrer sur le système NAS.	• Assurez-vous que l'information enregistrée dans le système NAS sont correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.• D'import ce passe du NAS est valide.• Assurez vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.• Les itens SMB/CIFS du NAS ne sont pas coches.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.SI l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1-192.168.20.255.• Vérifiez si vous avez tenté d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvogards.• Assurez-vous d'avoir utilisé l'équipement NAS recommandé.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvas fonctionnement. Cet équipement a été testé et se confirme aux limites relatives à un appareil numérique de classe A conformément à la partie 15 des Régamentations FCC. Ces limites sont élaborées pour faumir un dégré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiochenloques.

Le fonctionnement de cet équipement au sein d'une zone residentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre on œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclue que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Cs symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni nos accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être letés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de sante publique, veiller séparer vos produits et accessoires usages des autres déchets. Vous favoriserer ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacler le magasin leur ayant vendu le produit ou à se renseigner autres des autoris locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacler leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchats professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres d'ochets ménagers. L'indication éventuelle ces symbolles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via voire système local de collecte gratuite des batteries.

Hanwha

Vision
