MODE D'EMPLOI XND-A9085RV Hanwha Vision

Manuel d'utilisation

XNV-A9085R/XNV-A8085R

XND-A9085RV/XND-A8085RV

CE

Caméra Réseau

Manuel d'utilisation

Droits d'auteur

©2025 Hanwha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les r'oms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document, est réservé. En aucun cas ce document ne doit être reproduit, distribué ou mochré, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fourniée à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.

※ La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

※ L'ID initial de l'administrateur initl est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N'obstruez pas les ouvertures de ventilation. Procédiz à l'installation conformément aux instructions du fabricant
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fourmie pour votre sécurité. Si la prise qui vous est fourmie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolete.
10. Veillez à ce que personne ne marche ou se pranne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être alimenté par un bloc d'alimentation homologué UL, portant la mention « Class 2 » ou « LPS » ou « PS2 » et une valeur nominale de 1,72 A pour une alimentation 12 Vdc ou de 0,37 A pour une alimentation PoE (53 Vdc).
16. Ce produit est destiné à être alimenté par un courant isolé.
17. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
18. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être génères. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
19. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
20. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
21. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.

22. Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du côme, la vidéo ne posera aucun problème.

23. La température de fonctionnement des produits XNV-A9085R/XNV-A8065R est comprise entre -50°C et +60°C (-58°F et +140°F).

24. La température de fonctionnement des produits XND-A9085RV/XND-A8085RV est comprise entre -25°C et +50°C (-13°F et +122°F).

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

ATTENTION

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une fièche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Interdiction relative aux batteries

• N'installez pas et n'utilisez pas le mauvais type de batterie.
• Ne laissez pas la batterie dans un endroit où elle pourrait être écrasée ou découpée mécaniquement, car elle pourrait exploser.
• Ne laissez pas la batterie dans un environnement à haute température.
• Ne laissez pas la batterie dans un environnement à basse pression.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

Le port Type USB-C de l'appareil est exclusivement destiné à la configuration initiale et ne doit pas être utilisé à d'autres fins.

À l'ouverture de la boîte d'un nouveau produit (ou lors de sa première utilisation), de l'humidité peut s'accumuler sur la vitre de la caméra. L'humidité accumulée disparaît naturellement en quelques heures après la mise sous tension.

Ne desserrez ni ne resserrez au hasard la valve Gore.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interlérences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

SOMMAIRE

PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
8 Accessoires en option pour l'installation

10 Contenu

10 D'un Coup d'œil
11 Installation

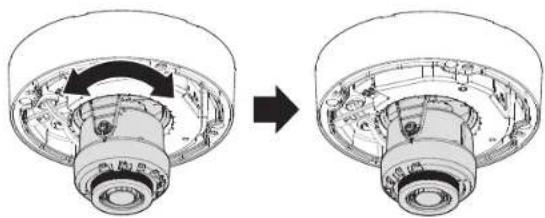

19 Réglage de l'orientation de la caméra de surveillance
10 D'un Coup d'œil
11 Installation
19 Réglage de l'orientation de la caméra de surveillance
10 D'un Coup d'œil
11 Installation
19 Réglage de l'orientation de la caméra de surveillance

CAMÉRA À DÔME ANTI- VANDALISME

CAMÉRA DÔME

21 Contenu
21 D'un Coup d'œil
22 Installation
29 Réglage de l'orientation de la caméra de surveillance
21 Contenu
21 D'un Coup d'œil
22 Installation
29 Réglage de l'orientation de la caméra de surveillance

INSTALLATION ET CONNEXION

31 Connexion à d'autres Périphériques

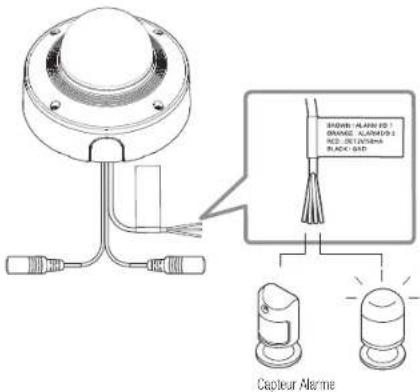

33 Connexion des E/S audio et d'alarme

CONNEXION ET CONFIGURATION

RÉSEAU

35 Connecter la Caméra Directement au Réseau de Zone Locale
35 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
36 Utilisation de Device Manager
36 Configuration de projets
36 Recherche automatique de la caméra
36 Configuration de l'adresse IP
38 Enregistrement manuel de la caméra
38 Configuration automatique de l'IP

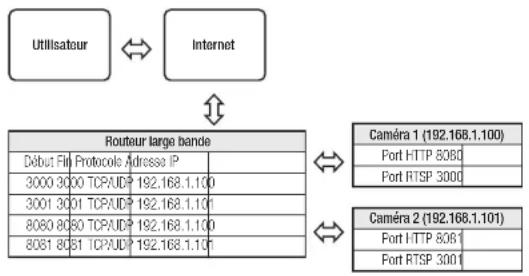

38 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)
39 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
39 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet

VISIONNEUR WEB

40 Connexion à la Caméra

41 Réglage du mot de passe
41 Login
41 Installation de la visionneuse Web de la caméra

ANNEXES

42 Résolution de Problèmes

présentation

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
- Navigateur recommandé : Chrome
- Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based)
- Système d'expécitation pris en charge : Windows, Mac, Linux, Android, IOS, Chrome
• Vérification de l'environnement

- Windows 10 : dernière version de Chrome, dernière version de Firefox, dernière version de MS Edge

- Dernière version de Mac et version prise en charge

réf.) https://en.wikipedia.org/wiki/MacOS

※ La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du GPU (processeur graphique) de l'utilisateur.

CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC

• Carte mémoire Hanwha Vision : SPP-E128G, SPP-E256G, SPP-E512G, SPP-E10T
• Capacité recommandée : 16 Go à 1 To (Type de MLC recommandé)
• Fabricants recommandés / Type de produit :

- SanDisk / High Endurance, MAX ENDURANCE

• Western Digital / Purple QD101
• Transcend / High Endurance

Si deux logements sont utilisés, la carte Micro SD peut prendre en charge jusqu'à 2 To. Chacun des logements peut prendre en charge jusqu'à 1 To, mais ne peut pas prendre en charge 2 To à lui seul.

• Capacité recommandée : On recommande 200GO ou plus.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes. Produits recommandés : QNAP NAS, Synology NAS

Caméra à dôme anti-vandalismeXNV-A9085R/XNV-A8085R	Caméra dômeXND-A9085RV/XND-A8085RV

ACCESSOIRES EN OPTION POUR L'INSTALLATION
Vous pouvez acheter des accessoires appropriés en option disponibles.

Nom du modèle	Montage mural et montage sur poteau Montage suspendu				Montage sur poteau(assemblage direct)	Boîtier	Boîtier et supportd'inclinaison
XNV-A9085R/XNV-A8085R	SBP-250WMW(Montage mural et sur poteau)SBP-300WMW(Montage mural)* SBP-300PMW2 nécessaire pour le montage sur poteau	SBP-400WMW(Montage mural et sur poteau)SBP-300WMW1(Montage mural)* SBP-300PMW2 nécessaire pour le montage sur poteau	SBP-180HMW1	SBD-180PMW	SHD-1370FPW	SBV-180BW(Boîtier)SBV-180WW(Boîtier arrière étanche)
XND-A9085RV/XND-A8085RV	SBP-160WMW1(Montage mural et sur poteau à l'intérieur)			SBP-160HMW1	SBD-180PMW	SHD-1372FPW	SBV-180BW(Boîtier)SBV-180WW(Boîtier arrière étanche)SBP-160TMW1(Support d'inclinaison)

8_presentation

Nom du modèle	Montage au plafond							Montage en coin Montage sur parapet Coffret
	Assemblage Pièces détachées
XNV-A9085R/XNV-A8085R/XND-A9085RV/XND-A8085RV	SBP-300CMTW(Télescopique)	SBP-300CMTS(Tête sphérique)	SBP-300CMW1SBP-9XX0CMW	SBP-180CMBSBP-150CMS(Tête sphérique)SBP-140CMB	SBP-C15HSBP-C15HSBP-150CMPSBP-300CMPSBP-900CMP	SBP-300KMW1SBP-156KMW	SBP-300LMWSBP-156LMW1	SBP-300NBWSBP-150NBWSBP-050NBW

CONTENU

Les accessoires peuvent varier selon le pays ou la région.

- La forme du module peut varier en fonction du numéro de modèle.
Utilisez des vis autotaraucieuses de type M4, L30 ou supérieur pour l'installation.

D'UN COUP D'ŒIL

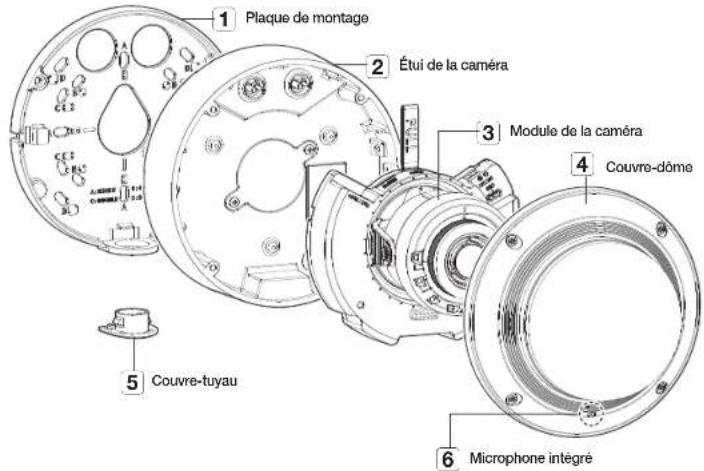

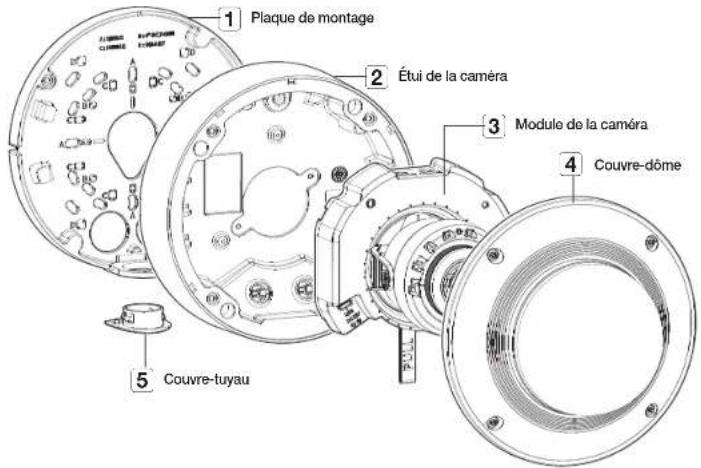

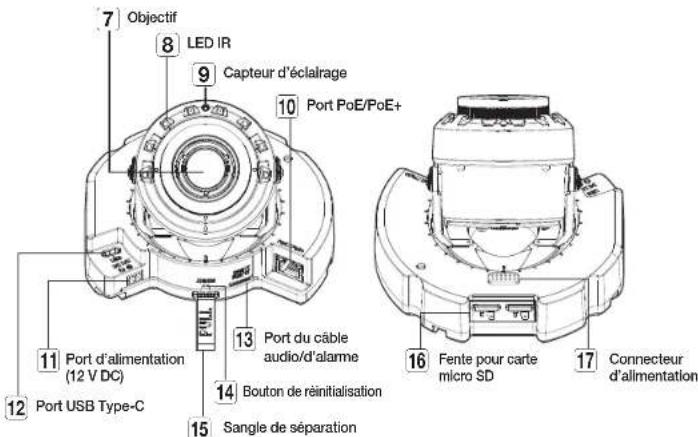

1 Plaque de montage 2 Étui de la caméra 3 Module de la caméra 4 Couvre-dôme 5 Couvre-tuyau

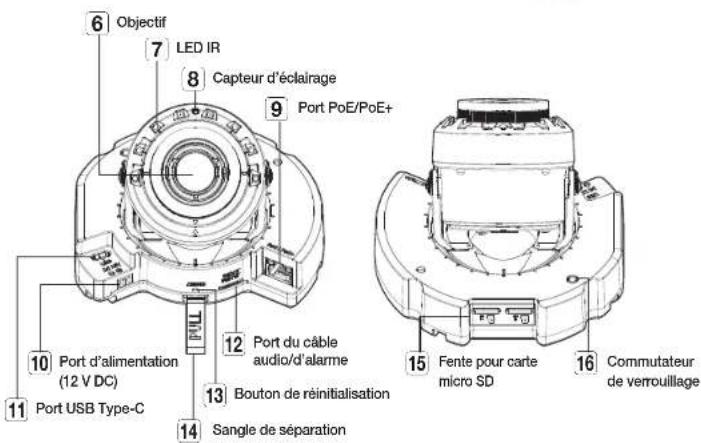

6 Objectif 7 LED IR 8 Capteur d'éclairage 9 Port PoE/PoE+ 10 Port d'alimentation (12 V DC) 11 Port USB Type-C 12 Port du câble audio/d'alarme 13 Bouton de réinitialisation 14 Sangle de séparation 15 Fente pour carte micro SD 16 Commutateur de verrouillage

INSTALLATION

- La prise de la caméra connectée au câble externe n'est pas étanche. Il est conseillé d'installer ce produit sous le bord de l'avant-loit pour éviter que le câble ne soit exposé aux conditions extérieures.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

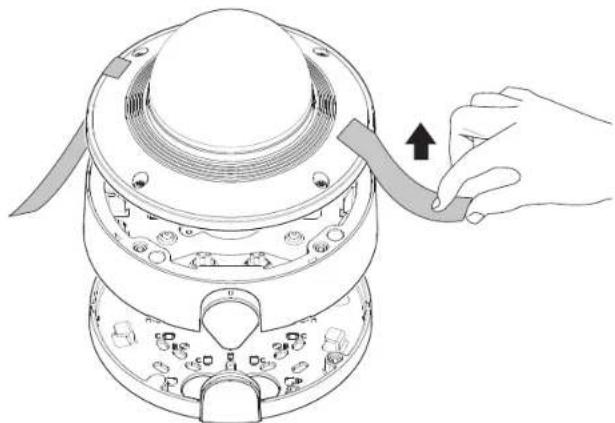

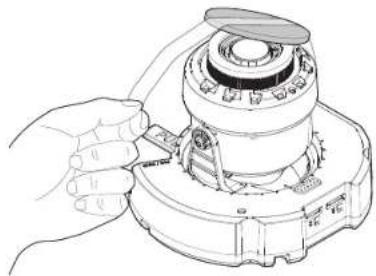

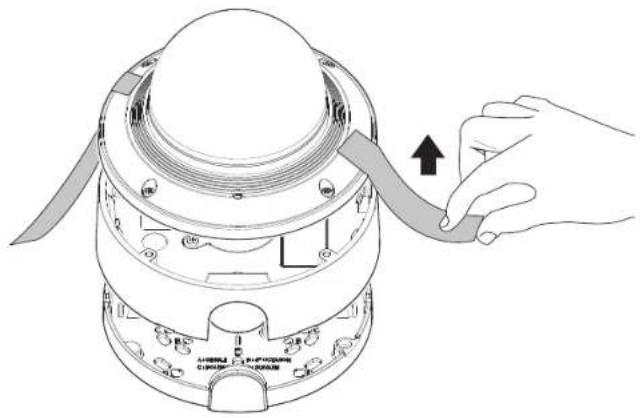

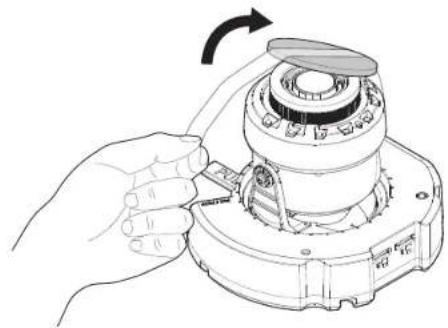

1. Décollez le ruban adhésif et retirez le couvercle du dôme, le boîtier de la caméra et la plaque de montage.

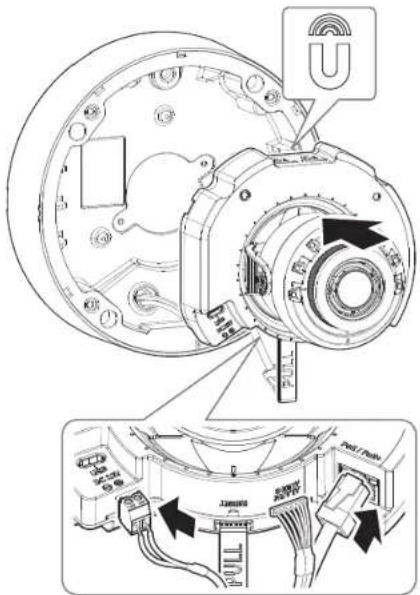

1. Retirez le cache qui protège l'objectif de la caméra.

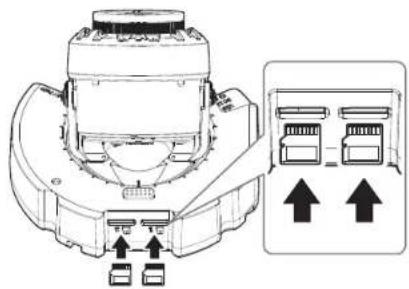

Insertion d'une carte Micro SD

Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de caméra dans le sens de la flâche.

• Avant d'installer la camera, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'assayez pas de l'insérer en force dans la direction opposée, car cela pourrait ondommager votre carte Micro SD ainsi que votre produit.
  En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'évetur des accidents plus à une chute ou porte de pièces.

caméra à dôme ant-vandalisme

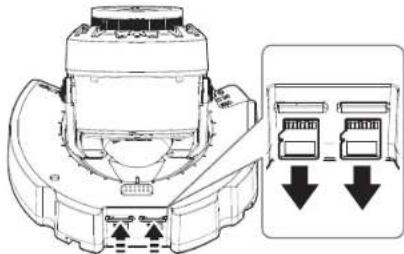

Retrait d'une carte Micro SD

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Avant de retrer la carte Micro SD. dans <Événement>, réglaz le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
- Si vous arrêtez la caméra ou retrez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

Installation (plaque de montage)

[Installation directe sur mur/plafond]

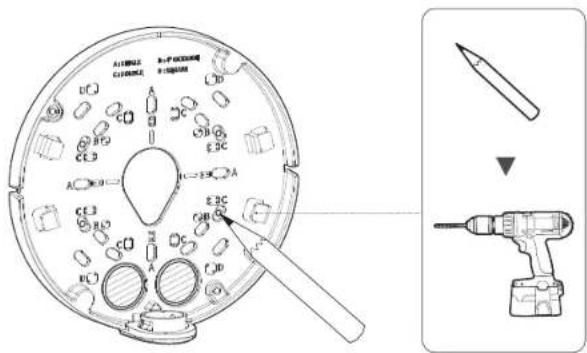

1-1. Placez la plaque de montage à l'endroit souhaité en tenant compte de la direction à surveiller, marquez les emplacements des trous pour les vis et les câbles, puis percez les trous.

En cas d'installation au mur ou au plafond, vérifiez le sens de la plaque de montage.

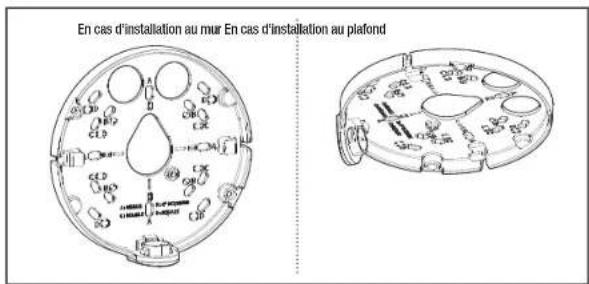

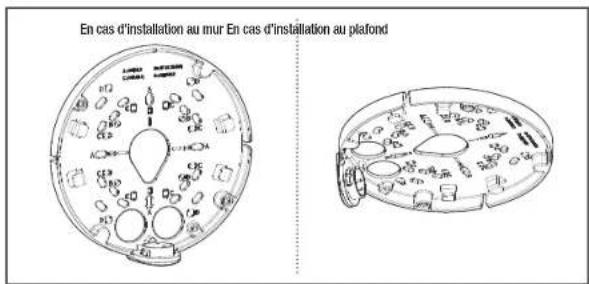

En cas d'installation au mur En cas d'installation au plafond

1-2. Fixez la plaque de montage avec les vis appropriées.
1-3. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

A: 1000 C: 500 B: 200 C: 30 D: 10 E: 20 F: 10 G: 20 H: 10 I: 20 J: 10 K: 20 L: 10 M: 20 N: 10 O: 20 P: 10 Q: 20 R: 10 S: 20 T: 10 U: 20 V: 10 W: 20 X: 10 Y: 20 Z: 10 A: 10 B: 20 C: 30 D: 10 E: 20 F: 10 G: 20 H: 10 I: 20 J: 10 K: 20 L: 10 M: 20 N: 10 O: 20 P: 10 Q: 20 R: 10 S: G: H: I: J: K: L: M: N: O: P: Q: R: S:

[Installation du tuyau utilisé]

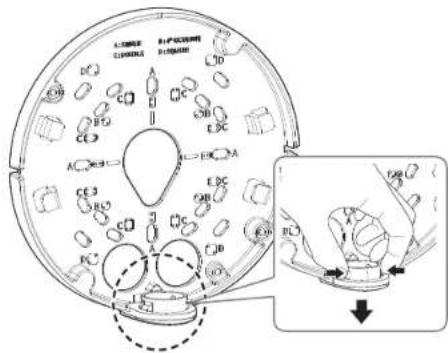

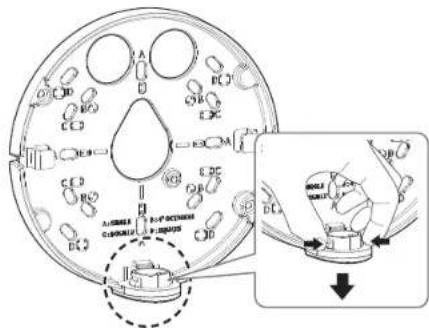

2-1. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses côtés.

A. LIMBER CABBAGE B. PABLOSION B. RISPONE C10 C20 C30 C40 C50 C60 C70 C80 C90 C100 C110 C120 C130 C140 C150 C160 C170 C180 C190 C200 C210 C220 C230 C240 C250 C260 C270 C280 C290 C300 C310 C320 C330 C340 C350 C360 C370 C380 C390 C400 C410 C420 C430 C440 C450 C460 C470 C480 C490 C500 C510 C520 C530 C540 C550 C560 C570 C580 C590 C600 C610 C620 C630 C640 C650 C660 C670 C680 C690 C700 C710 C720 C730 C740 C750 C760 C770 C780 C790 C800 C810 C820 C830 C840 C850 C860 C870 C880 C890 C900 C910 C920 C930 C940 C950 C960 C970 C980 C990 C1000

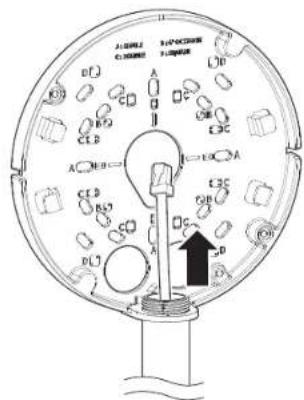

2-2. Placez le tuyau sur la plaque de montage.
2-3. Fixez la plaque de montage avec les vis appropriées,
2-4. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

A. 100% C. 300% D. 500% E. 200% F. 100% G. 500% H. 200% I. 100% J. 500% K. 200% L. 100% M. 500% N. 200% O. 100% P. 500% Q. 200% R. 100% S. 500% T. 200% U. 100% V. 500% W. 200% X. 100% Y. 500% Z. 200% A. 100% B. 50% C. 20% D. 10% E. 5% F. 20% G. 10% H. 5% I. 20% J. 10% K. 50% L. 50% M. 20% N. 10% O. 50% P. 20% Q. 10% R. 5% S. 20% T. 10% U. 5% V. 10% W. 5% X. 20% Y. 10% Z.

caméra à dôme ant-vandalisme

Installation (boîtier de la caméra)

• Utilisez une bague de câble compatible avec le câble réseau à connecter. -Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5
• Vous pouvez uniquement utiliser un câble réseau d'un diamètre inférieur ou égal à €6,5.

[Installation des câbles réseau/d'alimentation]

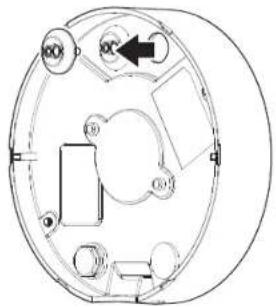

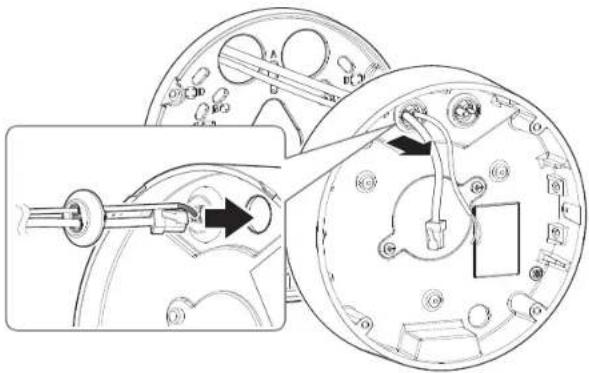

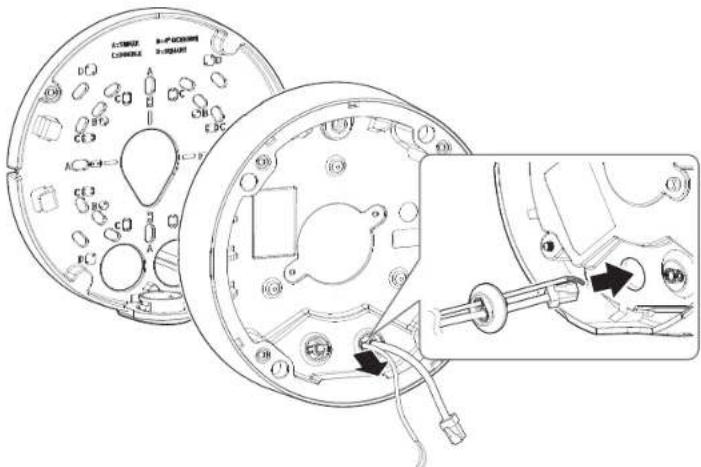

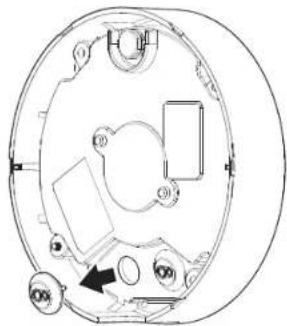

1-1. Comme le montre l'illustration ci-dessous, retirez le passe câble du boîtier de la caméra.

1-2. Retirez la partie saillante du passe-câble que vous venez de retirer et que vous souhaitez utiliser.

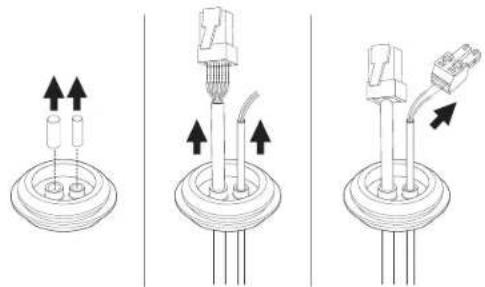

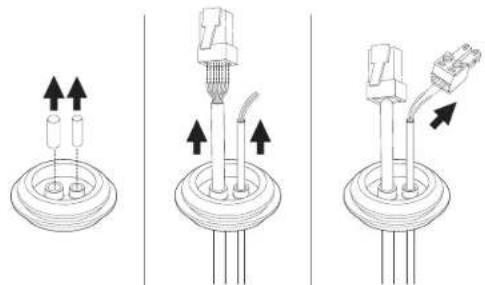

1-3. Faites passer le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau.
1-4. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bonier foumi.

14_ caméra à dôme anti-vandalisme

1-5. Montez la bague de câble sur le boîtier de la caméra.

[Installation du câble réseau] (XNV-A9085R/XNV-A8085R : IP66/IP67)

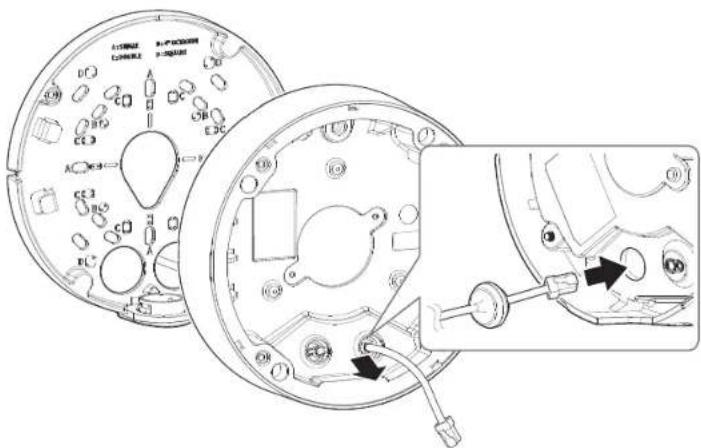

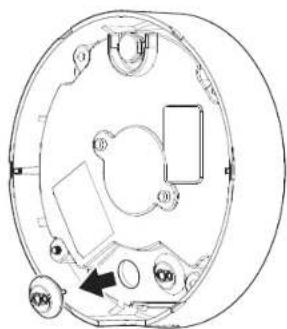

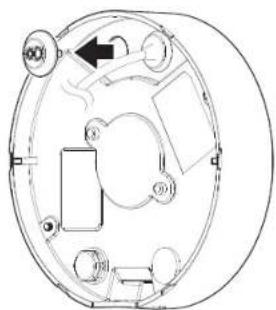

2-1. Comme le montre l'illustration ci-dessous, retirez le passe-câble du boîtier de la caméra.

2-2. Retirez la partie extrudée de la bague de câble à 1 trou fournie.

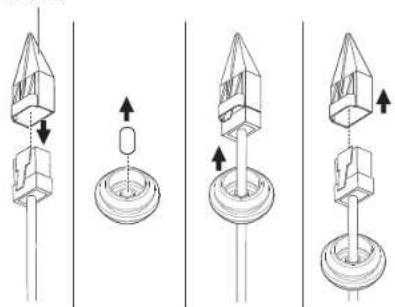

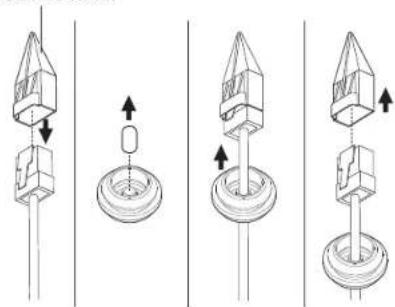

2-3. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

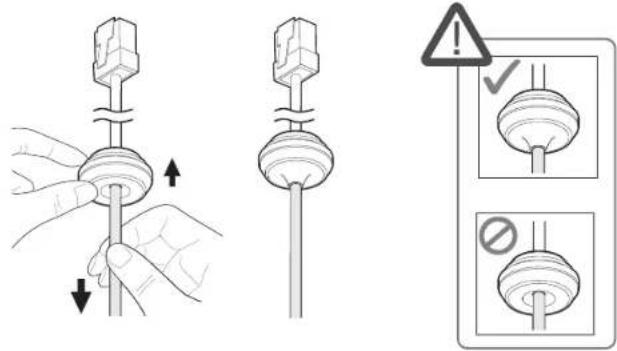

2-4. Pour une protection étanche, tirez le câble sous le passe-câble comme indiqué sur la figure ci-dessous.

2-5. Montez la bague de câble sur le boîtier de la caméra.

caméra à dôme ant-vandalisme

[Installation des câbles audio/d'alarme]

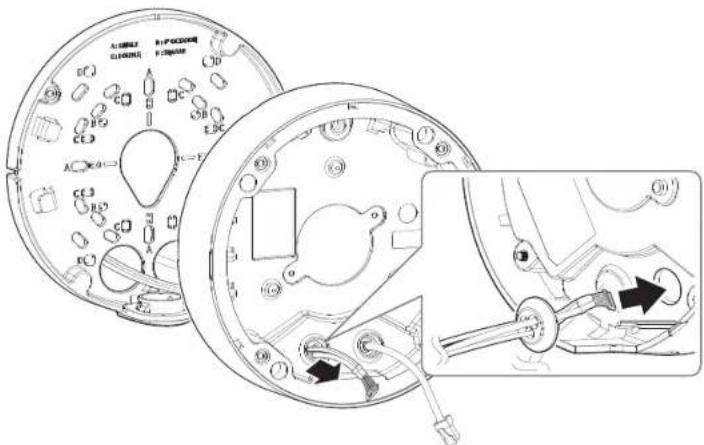

1. Comme le montre l'illustration ci-dessous, retirez le passe-câble du boîtier de la caméra.

1. Montez la bague de câble des câbles audio/d'alarme fourmis sur le boîtier de la caméra.

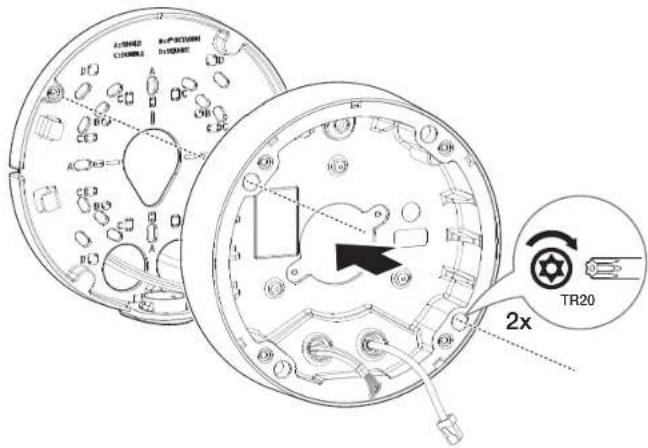

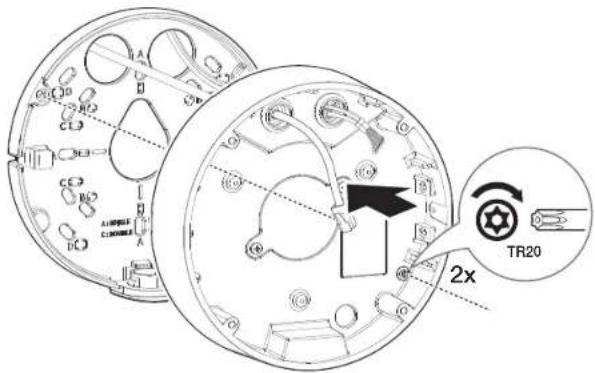

1. Reliez la plaque de montage au boîtier de la caméra.

16_caméra à dôme anti-vandalisme

Installation du module de caméra

1. Connectez les câbles réseau/d'alimentation/audio/d'alarme à la bome du module de caméra.
2. Fixez le module de caméra au boîtier.

Un aliment est intégré au bas du module.

■ Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

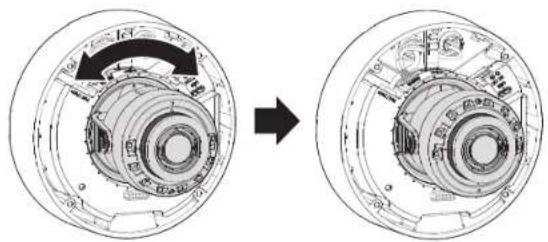

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section × Réglage de l'orientation de la caméra de surveillance ×, (page 19)

2. Si vous inclinz l'objectif, vous devrez peut-être ajuster l'objectif car cela pourrait bloquer l'dcran.
   Connectez un dispositif de surveillance au port USB Type-C, puis surveillez et régler-e. (page 32)

Assemblage du couvercle du dôme

[Installation directe sur mur/plafond]

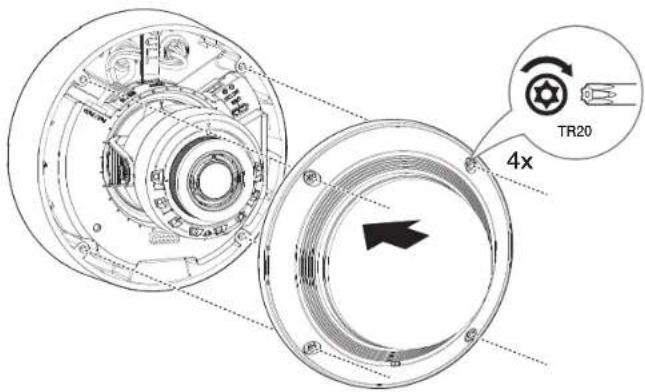

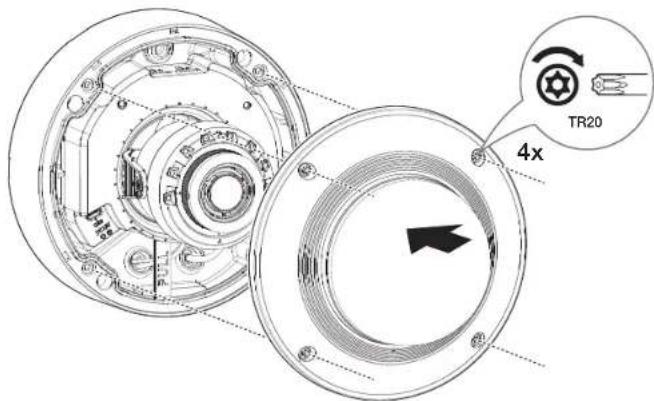

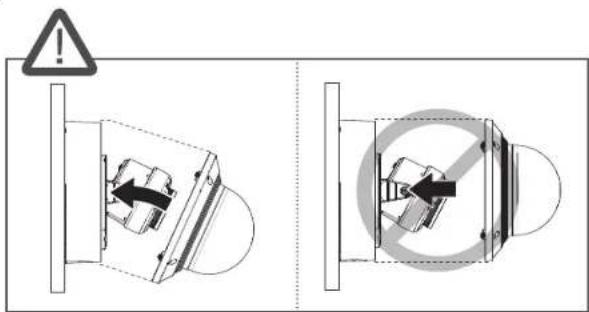

1. Montez le couvercle du dôme.

2. Alignez le connecteur d'alimentation du couvercle du dôme sur le module de la caméra avec le connecteur du couvercle du dôme avant de procéder à l'assemblage.

3. Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage dû à une infiltration d'eau.

TR20 4x

- Fêtes attention à ne pas modifier les instructions de contrôle de votre caméra.

caméra à dôme ant-vandalisme

[Utilisation du bouchon d'étanchéité]

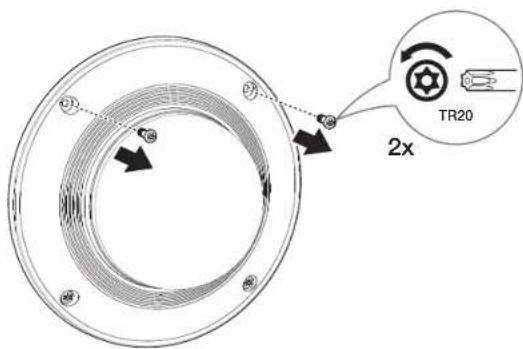

1. Retirez les vis du couvercle du dôme.

TR20 2x

1. Montez le couvercle du dôme.

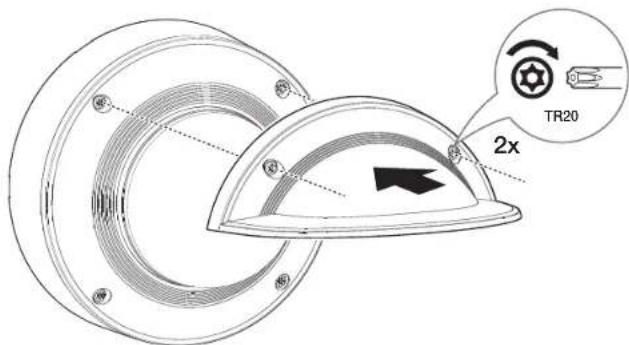

2. Montez le cache étanche sur le couvercle du dôme et serrez les vis.

- Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage où à une infiltration d'eau.

TR20 2x

18_caméra à dôme anti-vandalisme

Étanchéité des connexions de câbles

Lors de l'installation de la caméra, veuillez la rendre étanche à l'aide d'une bande de caoutchouc butyle imperméable (disponible dans le commerce) afin que l'eau ne pénètre pas par l'interstice du câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et réseau.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'alde de ruban étanche (en cacoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large écaissseur de ruban.
- Le ruban étanche en caoutchouc butylque est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

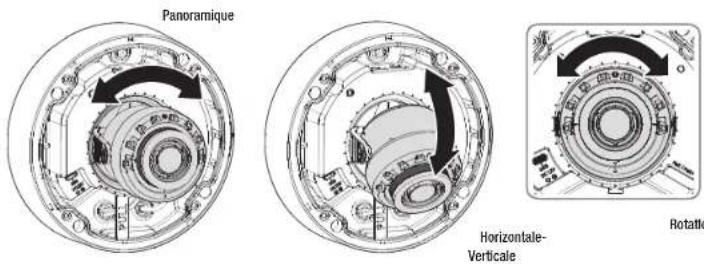

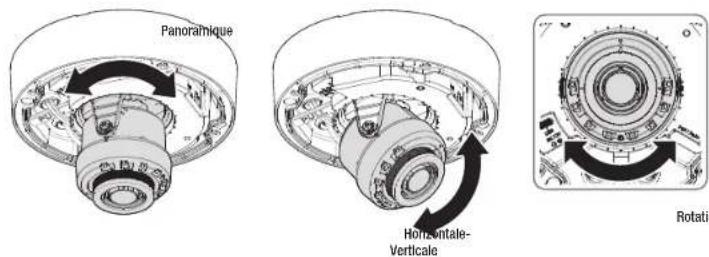

RÉGLAGE DE L'ORIENTATION DE LA CAMÉRA DE SURVEILLANCE

[En cas d'installation au mur]

Panoramique Horizontale- Verticale Rotational

[En cas d'installation au plafond]

Panorainique Horizontal- Verticale Rotation

Lors de l'installation de la caméra au plafond, faites pivoter le boîtier principal (panoramique) de 180" pour l'utiliser.

■ Réglage de la direction de surveillance

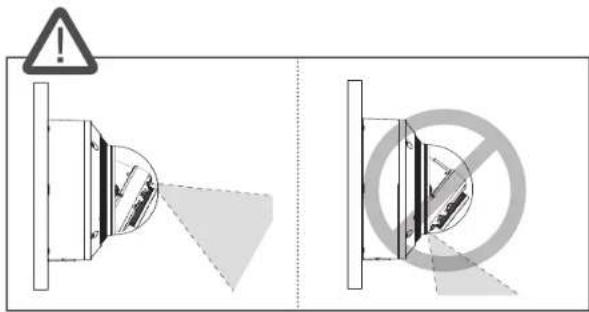

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond.

A ce moment, la rotation du corps principal de la caméra dans la direction gauche et droite est appelée PAN, et en ajustement de l'angle de la caméra est appelé TILT.

• L'angle panoramique est 0° - 360°.
• L'angle d'inclinaison est -45° - 85°.
• L'angle de rotation est 0° - 355°.

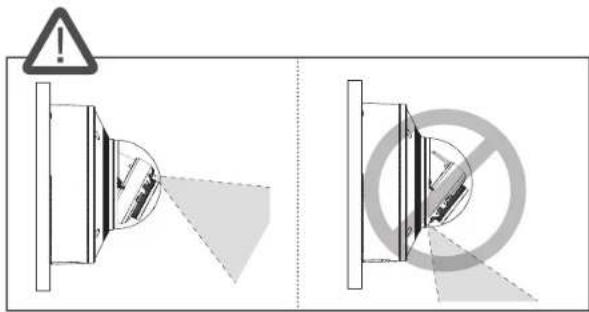

- Avec un angle d'inclinaison de 75° ou plus, un clocage de la vue ou une image floue peut apparaître dans certaines parties de l'écran en fonction du zoom grossissant.

- Méthodes de réglage

1. Ajustez l'angle panoramique en tenant compte de la direction à surveiller.
2. Ajustez l'angle horizontal pour que la vidéo ne bascule pas lors de la rotation.
3. Ajustez l'angle d'inclinaison dans la direction à surveiller.

Rotation de l'objectif

caméra à dôme ant-vandalisme

- Réglaz l'orientation des LED IR pour qu'un instrument ne gène pas leur vue.

Les accessoires peuvent varier selon le pays ou la région.

La forme du module peut varier en fonction du numéro de modèle.
Utilisez des vis autotaraucieuses de type M4, L30 ou supérieur pour l'installation.

D'UN COUP D'ŒIL

1 Plaque de montage 2 Étui de la caméra 3 Module de la caméra 4 Couvre-dôme 5 Couvre-tuyau 6 Microphone intégré

Objectif LED IR Capteur d'éclairage Port PoE/PoE+ Port USB Type-C Port d'alimentation (12 V DC) Port du câble audio/d'alarme Bouton de réinitialisation Sangle de séparation Fente pour carte micro SD Connecteur d'alimentation

INSTALLATION

- La prise de la caméra connectée au cable externe n'est pas étanche. Il est conseillé d'installer ce produit sous le bord de l'avent-loit pour éviter que le cable ne soit exposé aux conditions extérieures.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décollez le ruban adhésif et retirez le couvercle du dôme, le boîtier de la caméra et la plaque de montage.

1. Retirez le cache qui protège l'objectif de la caméra.

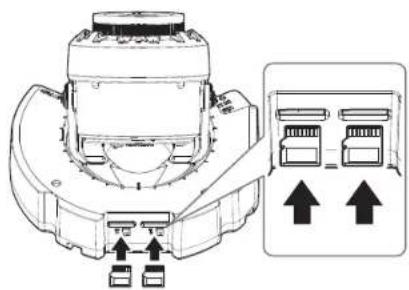

Insertion d'une carte Micro SD

Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de caméra dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
  En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éventer des accidents plus à une chute ou porte de pièces.

Retrait d'une carte Micro SD

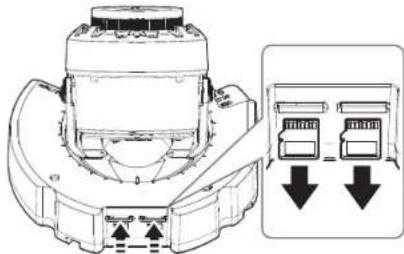

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Avant de retrer la carte Micro SD. dans <Événement>, réglaz le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
- Si vous arrêtez la caméra ou retrez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

Installation (plaque de montage)

[Installation directe sur mur/plafond]

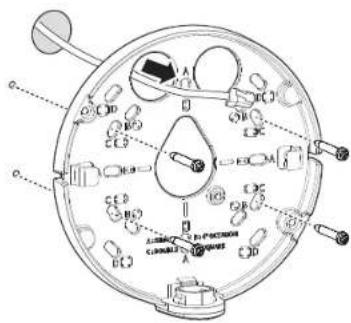

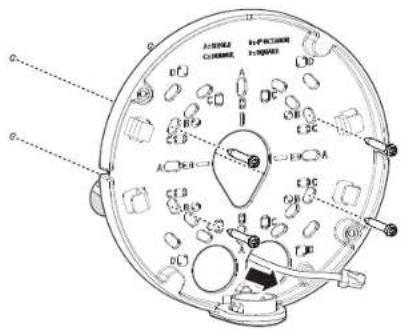

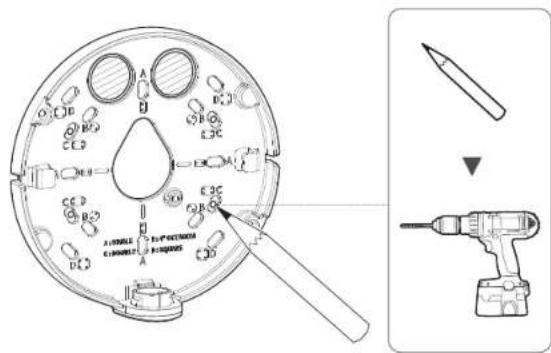

1-1. Placez la plaque de montage à l'endroit souhaité en tenant compte de la direction à surveiller, marquez les emplacements des trous pour les vis et les câbles, puis percez les trous.

En cas d'installation au mur ou au plafond, vérifiez le sens de la plaque de montage.

En cas d'installation au mur En cas d'installation au plafond

caméra dôme

1-2. Fixez la plaque de montage avec les vis appropriées.
1-3. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

[Installation du tuyau utilisé]

2-1. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses côtés.

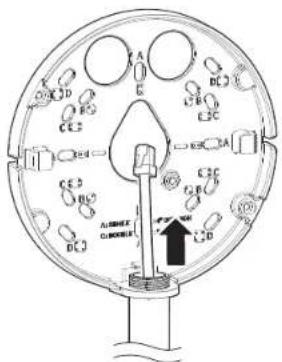

2-2. Placez le tuyau sur la plaque de montage.
2-3. Fixez la plaque de montage avec les vis appropriées.
2-4. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

Utilisez une bague de câble compatible avec le câble réseau à connecter. -Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5
- Vous pouvez uniquement utiliser un câble réseau d'un diamètre inférieur ou égal à €6,5.

[Installation des câbles réseau/d'alimentation]

1-1. Comme le montre l'illustration ci-dessous, retirez le passe câble du boîtier de la caméra.

1-2. Retirez la partie saillante du passe câble que vous venez de retirer et que vous souhaitez utiliser.
1-3. Faites passer le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau.
1-4. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bornier fourni.

1-5. Montez la bague de câble sur le boîtier de la caméra.

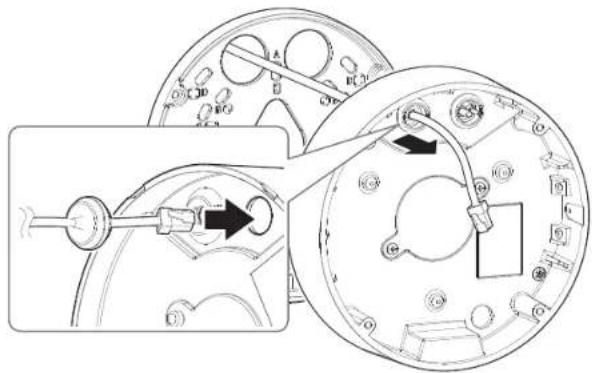

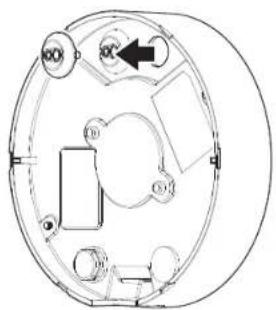

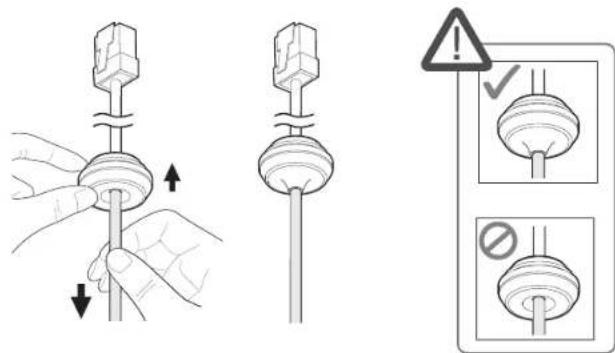

[Installation du câble réseau]

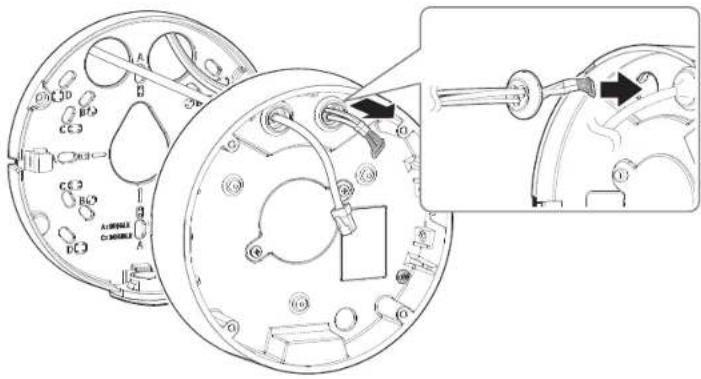

2-1. Comme le montre l'illustration ci-dessous, retirez le passe-câble du boîtier de la caméra.

2-2. Retirez la partie extrudée de la bague de câble à 1 trou fournie.
2-3. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-4. Pour une protection étanche, tirez le câble sous le passe-câble comme indiqué sur la figure c-dessous.

2-5. Montez la bague de câble sur le boîtier de la caméra.

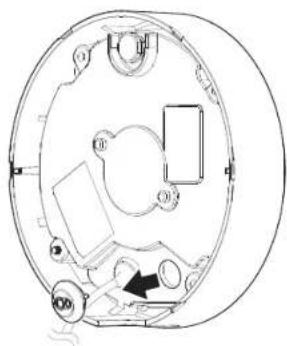

1. Comme le montre l'illustration ci-dessous, retirez le passe-câble du boîtier de la caméra.

1. Montez la bague de câble des câbles audio/d'alarme fournis sur le boîtier de la caméra.

1. Reliez la plaque de montage au boîtier de la caméra.

TR20 2x

caméra dôme

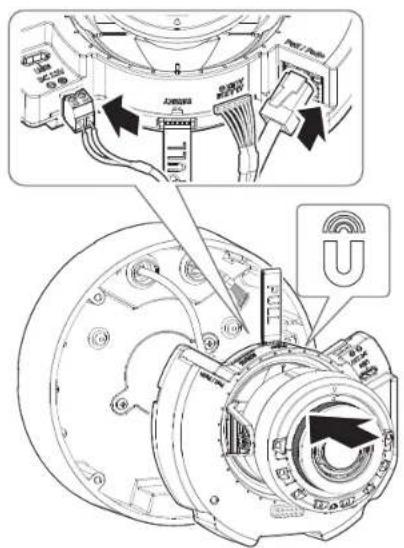

Installation du module de caméra

1. Connectez les câbles réseau/d'alimentation/audio/d'alarme à la bome du module de caméra.
2. Fixez le module de caméra au boîtier.

Un almant est intégré au bas du module.

■ Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance », (page 29)

2. Si vous inclinez l'objectif, vous devrez peut-être ajuster l'objectif car cela pourrait bloquer l'écran.
   ■ Connectez un dispositif de surveillance au port USB Type-C, puis surveillez et réglez-le, (page 32)

Assemblage du couvercle du dôme

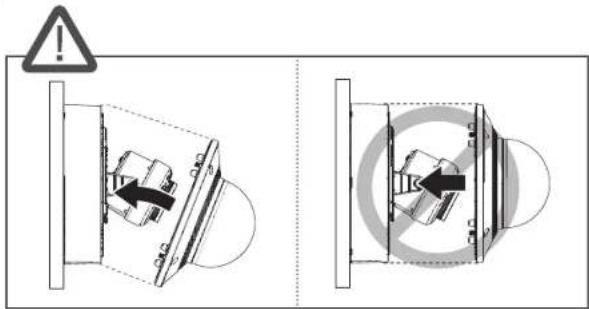

[Installation directe sur mur/plafond]

1. Montez le couvercle du dôme.

2. Alignez le connecteur d'alimentation du couvercle du dôme sur le module de la caméra avec le connecteur du couvercle du dôme avant de procéder à l'assemblage.

3. Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à déter tout dommage dû à une infiltration d'eau.

TR20 4x

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

[En cas d'installation au plafond]

[En cas d'installation au mur]

Panoramique

Rotation de l'objectif

- Lors de l'installation de la caméra sur un mur, faites pivoter le boîtier principal (panoramique) de 180° pour l'utiliser.

- Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond.

A ce moment, la rotation du corps principal de la caméra dans la direction gauche et droite est appelée PAN, et en ajustement de l'angle de la caméra est appelé TILT.

- L'angle panoramique est 0° - 360°.

- L'angle d'inclinaison est -45° - 85°.

- L'angle de rotation est 0° - 355°.

Avec un angle d'inclinaison de 75° ou plus, un blocage de la vue ou une image floue peut apparaître dans certaines parties de l'écran en fonction du zoom grossissant.

■ Méthodes de réglage

1. Ajustez l'angle panoramique en tenant compte de la direction à surveiller.

2. Ajuslez l'angle horizontal pour que la vidéo ne bascule pas lors de la rotation.

3. Ajustez l'angle d'inclinaison dans la direction à surveiller.

- Réglez l'orientation des LED IR pour qu'un instrument ne gêne pas leur vue.

Donglo WiFi Injecteur PoO/PoE + ou commutateur LAN PNE Alimentation Ethernet

- Les ports USB Type-C de l'appareil permettent de communiquer avec l'application installée sur le smartphone en connectant le dongle Wi-Fi.

Le port USB Type-C est uniquement destiné à des fins d'installation et ne doit pas être utilisé pendant le fonctionnement du produit.

Connexion Ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Alimentation et réseau

Connectez l'appareil PoE/PoE+ au port PoE+/PoE+ de la caméra.

Utilisez un routeur adapté au mode d'alimentation (PoE/PoE+) conformément aux specifications ou produit.

Utilisez un dispositif PoE/PoE + conforme à la norme IEEE802.3a/802.3aL
- Si vous vous connectez à l'aide d'un rourleur compatible PoE/PoE+, vous n'avez pas besoin d'un câble d'alimentation distinct pour l'alimenter.

Mode PoE / PoE+

Ce produit prend en charge deux modes : PoE et PoE+. Le mode par défaut est PoE+.

En fonction de la consommation électrique individuelle, la portée maximale du support IR peut varier. Veuillez l'utiliser en sélectionnant le mode après avoir vérifié les spécifications.

(Tenez compte de l'environnement d'installation de l'appareil et veillez à l'installer après avoir vérifié si les commutateurs prennent en charge le mode que vous comptez utiliser.)

Définissez le mode souhaité dans - , dans le menu des paramètres.

• PoE : En mode PoE, la portée maximale de visibilité IR de la caméra est de 30 mètres.
• PoE+ : En mode PoE+, la portée maximale de visibilité IR de la caméra est de 50 mètres.

Lorsque l'option « Utiliser 2 carles Micro SD » est cochée en mode PoE, la fonction IR est automatiquement désactivée.

- Si vous sélectionnez [PoE+], mais que la caméra ne reçait pas suffisamment d'énergie pour le mode PoE+ (par exemple, lors de l'utilisation d'un commutateur PoE), la caméra redomme et fonctionne en mode PoE. Dans ce cas, un message de notification s'effiche dans la partie supérieure de l'écran de la video en direct, et le message est enregistré dans le journal ou système.

Spécifications prises en charge selon le mode d'alimentation

Spécifications prises en charge	PoE		PoE+ (par défaut)
	PoE avec IR PoE sans IR
Portée de visibilité IR jusqu'à 30 m (98,42 pt) – jusqu'à 50 m (164,04 pt)
Sortie 12 V CC Non compatible Non compatible Compatible
Carte SD 1 emplacement 2 emplacements 2 emploaments

• La caméra redémarrera lors du passage d'un mode à l'autre,
• Même lorsqu'elle est connectée à PoE+ et à une alimentation 12 V CC, la consommation électrique maximale de la caméra est limitée à 12,95 W en mode PoE.

installation et connexion

Spécifications du câble réseau

Élément Contenus Remarque
Connecteur RJ-45(10/100/1000BASE-T)
Ethernet 10/100/1000BASE-T	Pour fonctionner avec 1000BASE-T, un câble de 6 catégorie ou supérieur devrait être utilisé pour le moyeu Gga.
Câble Catégorie 6
Distance max. 100 m Résistance CC ≤ 0,125 G/m
Support du PoE/PoE+ IEEE 802,3at/IEEE 802,3at

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+,-) au port correspondant de la caméra.

Lorsque les sources d'alimentation PoE (ou PoE-) et 12 V CC sont fournies simultanément, l'appareil utilise la source d'alimentation extime (12 V CC).
- Si vous vous connectez en utilisant le routour PoE/PoE—activé, vous n'avez pas besoin d'un câble d'alimentation supplémentaire pour le mettre en marche.
- Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
- Connectez d'abord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise du mur.

Spécification du câble d'alimentation pour chaque modèle

Modèle	Puissance d'entrée	Type de fil (AWG) Longueur de câble (Max.)
XNW-A9085RXXW-A8085R 12 V CC		#16 19 m (62,33 p/i)
		#18 12 m (39,37 p/i)
XND-A9085RV/XND-A8085RV 12 V CC		#16 19 m (62,33 p/i)
		#18 12 m (39,37 p/i)

- Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.

Connexion WiFi

Configuration de la caméra

1. Connectez l'adaptateur OTG (Type C) et le dongle Wi-Fi au port USB Type C.

Configuration du Smartphone

1. Instalez l'application d'installation Wisenet.
2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.
3. Exécutez l'application d'installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée
5. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.

Fabricant de dongle recommandé

Fabricant	Modèle
NETS	WF2123 r500
EDIMAX	EW-7811Un V2 (New vor.)
IP Time	N100mini
IP Time	N105L
TP-LINK	TL-WNB23N V1
TP LINK	TL-WN725N
ASUS	USB-N13
ASUS	USB-N10 NANO
NETGEAR	WNA3100M
IODATA	WN-G150UMW
IODATA	WN-S150UM
TOTOLINK	N300UM

CONNEXION DES E/S AUDIO ET D'ALARME

Connector à l'entrée/la sortie Audio

1. Branchez le port MIC de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.

2. Vous pouvez utiliser le microphone interne de la caméra sans connexion de microphone externe (applicable uniquement aux modèles XND-A9085RW/XND-A8085RV).

3. Branchez le port SPEAKER de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
4. Vérifiez les specifications pour l'entrée audio.

- Codec audio

- Entrée Audio : G.711(PCM) : 8 kHz (64 kbit/s), G.726 (ADPCM) : 8 kHz (16/24/32/40 kbit/s), AAC-LC : 16 kHz (48 kbit/s), OPUS : 48 kHz (64 kbit/s)

• Audio duplex complet
- Entrée audio

- Tension prise en charge : 2,5 V c.o. - Impéciance d'entrée : 20 kohm

- Sortie audio

- Tension de sortie : < 2,74 Vpp - Résistance de la charge : > 10 km

Si vous accédez au visualiseur Web et sélectionnez un microchone externe comme source d'entrée audio dans

-Plago de fréquences : 40-16 000 Hz -Impédance : 1 500 Ω -Sensibilité : -40 ±3 dB (7,1-14,1 mV)

Connexion au port d'E/S

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

SHORE: ALAIN 10 ORANGE: ALAIN 10 RED: BLAT/ANNA BLACK: 650 Capteur Alarme

Connecteur associé à l'alarme

Assurez-vous de brancher le câble audio/d'alarme fourni avant utilisation.

Couleur du câble Fonction Description
MAPRON :E/S D'ALARME 1ORANGE :E/S D'ALARME 2	ALARM VCI ALARM VCI 2	Ces deux ports sont configurables à partir de la visionneuse Web, car ils peuvent être utilisés comme contrôle ou sortie d'alarme.※ Les modifications des E/S d'alarme peuvent être effectuées via la configuration de Webviewer.
ROUGE DC-12W/50mA		Cette broche fournit une sortie 12 V CC continue avec un ampérage maximum de 50 mA.※ Cette fonction n'est prise en charge qu'en mode PoE+...
NOIRE	CND	Il s'agit d'une borne de terre.

installation et connexion

Pour se connecter à un capteur externe

Pour l'utiliser comme une entrée d'alarme : Connectez l'un des ports [E/S D'ALARME] et l'autre borne au port [GND].

Schéma de câblage d'entrée d'alarme (exemple)

Pour se connecter à une sortie d'alarme

Si des appareils (par exemple, un gyrophare et une s'rene) qui décassent les specifications de tension et de courant (12 V CC/50 mA) sont connectés en utilisant la méthode du collecteur ouvert, ils peuvent être endommagés.

Consultez le schéma de connexion de la sortie d'alarme dans les deux cas ci-dessous.

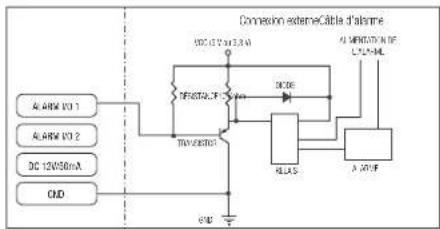

Schéma de câblage de sortie d'alarme (exemple)

Lorsque le témoin lumineux/la sirene dépasse 12 V CC/50 mA (Connectez les spécifications du relais conformément aux spécifications d'alimentation du témoin lumineux/sirène.)

Connexion externe/Cable d'alarme ALARM V01 ALARM V02 DC 12V/58mA CND DC 12V/58mA TRV/RESET DCDE RELAS ALARM V01 DE LUX-HEL ALARM V02

Lorsque le témoin lumineux/la sirène ne décasse pas 12 V CC/50 mA (prise en charge uniquement en mode PoE+)

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

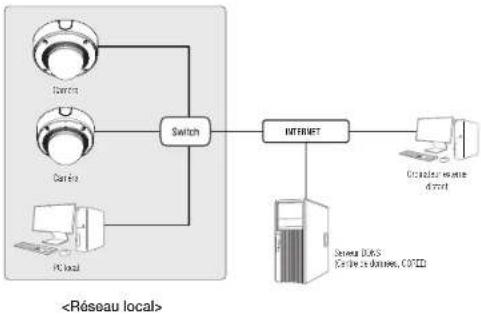

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

- Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvoi de part n'est pas correctement configuré ou si un pare feu est mis.

Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.

- Par défaut l'adresse P sera attribuée automatiquement depuis le serveur DHCP.

En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100.

Pour modifier l'adresse IP. utilisez Device Manager.

Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». (Page 36)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la caméra pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modern.
8. Redèmarrez la caméra.

Pour plus d'informations sur la configuration de DONS, reportez-vous à l'aide en ligne de Web Viewer.

- Pour plus d'informations sur la définition du format IP, repertez-vous à l'alce en ligne de Web Viewer.

UTILISATION DE DEVICE MANAGER

Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Hanwha Vision (https://www.HanwhaVision.com).
- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

CONFIGURATION DE PROJETS

Vous pouvez enregistrer et importer des caméras pour chaque projet.

Pour créer un nouveau projet, définissez le nom du projet et un mot de passe.

Vous devez saisir un mot de passe pour exécuter le projet créé.

RECHERCHE AUTOMATIQUE DE LA CAMÉRA

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur sur la page principale de Device Manager
2. Cochez la caméra dans la liste.

- Vérifiez l'adresse MAC sur l'autocolant fixé sur la caméra.

CONFIGURATION DE L'ADRESSE IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous . Pour vous connecter, cliquez sur sur la page principale.

Configuration de l'IP statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

Lors de la configuration d'une seule caméra

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez .

- Les informations IP de la caméra seront affichées en fonction du réglage précédent.

1. Remplissez les catégories relatives à IP & Port.

User to access P.1.1 or app? ○ Other user access P.2.1 or app? Address: MAC 3472257-800 Address P: 00 00 0 00 00 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 1 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0 Port: 0 145 0

Si vous n'utilisez pas de Routeur large bande

Demandez au gestormaire de réseau de définir les valeurs pour , , .

• HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80.
• RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un Routeur large bande

• IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2-254, 192.168.0.2-254, 192.168.XXX.2-254
• Subnet Mask : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

• Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.
• Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) » (Page 30)

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex.)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	RTSP Port	554	555

- Si l'option est régée sur une valeur différente de 80, vous devrez indicuer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir acceder à la caméra.

ex.) http://P address : HTTP Port http://192.168.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

Lors de la configuration de plusieurs caméras

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Oliquez sur sur la page principale de Device Manager.
3. Sélectionnez

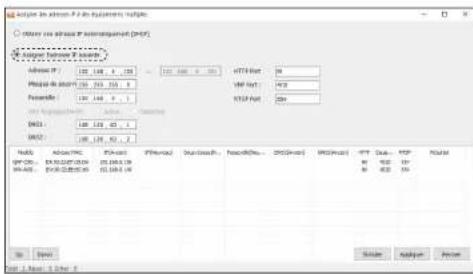

4. Saisissez l'adresse initiale de la plage d'adresses IP à attribuer,
5. Oliquez sur le bouton [Simuler] pour vérifier l'adresse IP à attribuer à chaque équipement.

- Vous pouvez modifier chaque adresse en double-cliquant sur l'élément Adresse IP.

1. Cliquez sur le bouton [Appliquer] pour démarrer l'attribution de l'adresse IP.
2. Verifiez l'élément pour vérifier que l'adresse IP a bien été attribuée.

Configuration de l'IP dynamique

Le DHCP vous envoie l'adresse IP.

• Exemple d'environnement IP Dynamique

- Routeur large bande, disposant de camères connectées, affecté à une adresse IP par le serveur DHCP

- En cas de connexion directe de la caméra au modem via les protocoles DHCP

Adresses IP affectées par le serveur DHCP interne via le réseau LAN

Lors de la configuration d'une seule caméra

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer]
5. Si un message de réussite s'affiche, cliquez sur [OK].

Lors de la configuration de plusieurs caméras

AutoCAD - AutoCAD 7.1.1.10 A: AutoCAD - AutoCAD 7.1.1.10 (AC) A: AutoCAD - AutoCAD 7.1.1.10 (AC) A: AutoCAD - AutoCAD 7.1.1.10 (AC) A: AutoCAD - AutoCAD 7.1.1.10 (AC) A: AutoCAD - AutoCAD 7.1.1.10 (AC) A: AutoCAD - AutoCAD 7.1.1.10 (AC) A: AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA AutoCA

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager
3. Sélectionnez

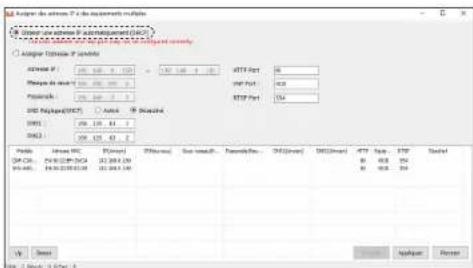

4. Cliquez sur le bouton [Appliquer] pour démarrer l'attribution de l'adresse IP.
5. Vérifiez l'élément pour vérifier que l'adresse IP a bien été attribuée.

ENREGISTREMENT MANUEL DE LA CAMÉRA

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Oliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, le port HTTPS, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Raccorder].
5. Vérifiez si la caméra est enregistrée. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

Aguiter an equipment manualset Name du mmbre Santai Camera Adresse IP Page Demener: 1 . . . File: . . . HTTP Port: 20 HTTP Port: 40 Equipment Port: 400 ID: Not do plass: Advanced Controller Partner

CONFIGURATION AUTOMATIQUE DE L'IP

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur < + > sur la page principale de Device Manager. • Le menu Configuration de l'équipement s'affiche.
3. Dans le menu, cliquez sur .
4. Pour utiliser le protocole ou , sélectionnez et cliquez sur le bouton [Appliquer].

Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name □ Name

CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS)

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être régie en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la camera.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

Applications & Gaming File Edit View Insert Tools Help Net Range Forward Port Power Application Date Print Date Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Copy Print Port Power 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1. Portion 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1. Portion 1.5623 1.5623 1.5623 1.5623 1.5623 1.5623 1.5623 1.5623 1.5623 1.5623 1. Portion 2.5623 2.5623 2.5623 2.5623 2.5623 2.5623 2.5623 2.5623 2.5623 2. Portion 3.5623 3.5623 3.5623 3.5623 3.5623 3.5623 3.5623 3.5623 3.5623 3. Portion 4.5623 4.5623 4.5623 4.5623 4.5623 4.5623 4.5623 4.5623 4. Portion 5.5623 5.5623 5.5623 5.5623 5.5623 5.5623 5.5623 5. Portion 6.5623 6.5623 6.5623 6.5623 6.5623 6.5623 6.5623 6. Portion 7.5623 7.5623 7.5623 7.5623 7.5623 7.5623 7.5623 7. Portion 8.5623 8.5623 8.5623 8.5623 8.5623 8.5623 8.5623 8. Portion 9.5623 9.5623 9.5623 9.5623 9.5623 9.5623 9. Portion Total Options: Open/Off/Help

La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.

- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'alde de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

- La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cocher la case à cocher dans le menu dans dans *Paramètres -> Réseau -> DDNS*.

1. Lancaz Device Manager. Le système recherche les caméras connectées et en affiche la liste.
2. Sélectionnez le projet souhaité, puis cliquez sur le bouton [Ouvrir].
3. La saisie du mot de passe affiche la liste des caméras du projet.
4. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.

CONNEXIÓN À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux camères situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accèder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la carrera ou l'adresse IP du Routeur large bande dans la barre d'adresse. ex.) http://oldns.hanwha-security.com/ID

Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://ddns.hanwha-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP de la caméra dans la barre d'adresse.

ex.) • Adresse IP (IPv4) : 192.168.1.100 →

http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

- Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de

dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse.

ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.

2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse.

ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via UPnP

1. Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.

2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via Bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour recherche.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Pour utiliser le protocole UPnP ou Bonjour, reportez-vous à "Configuration automatique de l'IP".

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse

IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes abonne). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique.

http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez -

de Web Viewer sur . Renseignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

Pour un nouveau mot de passe de 8 à 9 caractères, vous devez utiliser au moins 3 des éléments suivents : lettres mejuïscules/minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 caractères ou plus, vous devez utiliser au moins 2 des éléments susmentionnés (prend en charge jusqu'à 64 caractères)

-Les caractères spéciaux qui sont autorisés. : -!@#\$%^&*()_-+-[][]^<>,?

• L'espace n'est pas autorisé pour le mot de passe.
• Le mot de passe et l'identifiant ne peuvent pas être identiques.
  Pour renforcer la sécurité, vous ne pouvez pas utiliser plusieurs fois le même caractère ni des caractères consécurifs sur un clavier comme mots de passe.
• Assurez-vous de mémoriser le mot de passe que vous définissez, car en cas de perte, vous devrez réinitialiser le produit en appuyant sur le bouton [RESET].

LOGIN

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte . L'ID de l'administrateur, « admin », peut être modifié dans Web Viewer.
2. Saisissez le mot de passe dans le champ de saisie .
3. Cliquez sur [Sign in]. Si vous vous êtes connecté avec succès, vous venez l'écran Live Viewer s'afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

1. Cliquez sur l'icone [Configuration (
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'évènement, l'analyse et le système sur le réseau.
4. Cliquez sur <Alde ( ?) pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visonneuse Web via Chrome ou Firefox, lo volume sonore du microphone change périodiquement.	• Ce qui se produit quand le piote de microphone a été réglé sur le piote Reallex. Instaitez le périphérique audio haute définition (piote par défaut Windows) ou le piote tiers comme piote de microphone.
Quelles sont les spécifications des fichiers WAVE nécessaires pour lire de l'audio au moment d'un événement ?	• Un désir d'échantillonnage de 48 000 x7z ou inférieur est recommandé.• Pour les bits par échantillon, une valeur jusqu'à B16 bits est recommandée.• Seul le format d'encodage POM est pris en charge.
Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-In sur Safari via HTTPS.	• Dans la fanêtre d'authentication contextuelle affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire conissance lors de la connexion à l'adresse IP du visualiser Vino désigné".• Si le visualiser Web ne peut toujours pas lire une vidéo après avoir sélectionné "Suivant" dans la fanêtre du massage ci-dessous, appuyez sur la touche de commande – 0 pour quillet le navigateur Safari puis recommencez et suivez les procédures indiquées ci-dessus.
Je n'ai pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurar que tous les câklos de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP. vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Roubleur large bande, vérifier que le renvoi de port est configuré correctement
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connelons de réseau.
La caméra connectée au réseau n'est pas détectée dans le programme Device Manager.	• Désactiver les paramètres du paro-fou sur voore PC et chercher de nouveau la caméra.
Chevauchement d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher.
Aucune image n'apparaît.	• Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un roubleur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectés.

PROBLÈME SOLUTION
La voix n'est pas onregistrée même si les paramètres d'entrée audio sont configurés.	Vous devez activer la case à cocherdans-
	• Vérifiez les réglages selon la séquence suivante:A. Vérifiez les réglages• B. L'optiondoit être réglée sur:• C. Vérifiez si l'optiondu menoust cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enregistrement sur la carte Micro SD.	• Vérifiez que la carte mémoire n'est pas défectueuse.Lors du remplacement de la carte Micro SD, l'alimentation doit être déconnectióe du produit.
La carte Micro SD est insérée mais la caméra no fonctionne pas correctement.	• Vérifiez si la carte Micro SD est insérée dans le bon sons. Le fonctionnement des cartes Micro SD formatées sur d'autres appareils n'est pas garanti sur cette caméra.• Formatez la carte Micro SD à nouveau sous le menu→→
Impossible d'enregistrer sur le système NAS.	• Assuroz-vous quc l'information enregistrée dans le système NAS sont correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valido.• ID/mot de passe du NAS est valide.• Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Les items SMB/CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et cello de la caméra ont le même format.Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.Si I adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.• Vérifiez si vous avez tenté d'y accéder sous un autre nom d'utilisateur sans formaler le principal dossier utilisé ou sauvegardé.• Assurez-vous d'avoir utilisé l'équipement NAS recommandé.

FCC

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la parte responsable de la conformité pourrait annuer l'autorisation de l'utilisateur à utiliser l'équipement. Ceit appareil est conforme au point 15 du règlement F.C. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causar d'interférences nuisibles et (2) doit accepter toute interférence regue, y compris les interférences susceptibles de causar un mauvais fonctionnement.

Cet équipement a été teste et se confirme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour formation un dégré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causar des interférences nuisibles aux communications radicophoniques.

Le fonctionnement de cet équipement au sein d'une zone résidentielle pour prévoquer des interférences dangereuses, dans ce cas l'utilisateur est somme de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclue que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrollée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particoliers sont invités à contacter le magasin leur ayant vendu le produit ou à se enseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'apparell ne doit pas produire de brouillage, et (2) l'utilisateur de l'apparell doit accepter tout brouillage radiocélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte selective sont mis en place.)

Le symbole sur la batienne, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres dichots ménagers. L'indication devontuille des symbols chimiques Fig. Cd ou Po signifie que la batterie content des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/65. Si les batteries ne sont pas correctement éliminees. Ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha

Vision
