FOIRE AUX QUESTIONS - Hampton T212710.002 American Standard

Comment installer le kit de garniture Hampton T212710.002 ?

Retirez la protection en plastique, enfoncez le capuchon, montez l'écusson et la plaque graduée avec les vis, puis installez le bras de douche avec la bride et la tête de douche, et enfin le bec de répartition. Consultez la notice pour les détails.

Comment régler la température maximale de l'eau chaude ?

Mettez la tige de cartouche en position OFF (froid), utilisez un tournevis plat pour dégager la butée de sécurité de limitation de chaud, tirez-la vers l'avant et tournez-la dans le sens contraire des aiguilles d'une montre pour réduire la température. Les nombres plus petits indiquent une eau plus chaude.

Que faire si le robinet fuit lorsqu'il est fermé ?

Coupez l'alimentation en eau. Enlevez la cartouche en retirant les vis de cartouche, puis enlevez les trois vis de la bague de fixation et sortez l'unité d'équilibrage de pression. Nettoyez les joints d'étanchéité et les joints toriques, inspectez-les, puis remontez le tout.

L'eau ne maintient pas une température constante, que faire ?

Enlevez l'unité d'équilibrage de pression, retirez les capuchons et nettoyez soigneusement le robinet. Inspectez l'état des joints toriques au bout du piston. Le piston doit pouvoir se déplacer librement. Si défectueux, commandez la pièce de réparation M952100.

Puis-je installer ce mitigeur en configuration dos-à-dos (back-to-back) ?

Oui, pour une installation en opposition, tournez l'unité d'équilibrage de pression de 180° afin que les entrées pointent vers le haut et le gros orifice de sortie vers le bas. Assurez-vous que les entrées soient alignées avec les trous du boîtier.

Quels types de raccordement d'eau sont possibles ?

Pour les entrées lisses, utilisez un joint coulissant en cuivre 1/2 po. Pour les entrées filetées, le bec est NPT femelle 1/2 po.

Comment remplacer la cartouche du mitigeur ?

Coupez l'eau. Retirez le bouchon d'index, dévissez la vis de poignée et enlevez la poignée. Retirez les deux vis de l'écusson et enlevez-le. Tirez le couvercle droit. Dévissez les vis de cartouche et retirez la cartouche. Remplacez-la et remontez dans l'ordre inverse.

Comment nettoyer et entretenir le système de douche ?

Nettoyez régulièrement les joints d'étanchéité et les joints toriques. Vérifiez l'état de l'unité d'équilibrage de pression. Pour le détartrage, utilisez un produit adapté sans abîmer les finitions.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service client American Standard au 1 [phone]. Les pièces de rechange incluent la cartouche, l'unité d'équilibrage de pression (M952100), les joints, les capuchons, etc.

Quelle est la garantie de ce produit ?

La notice ne mentionne pas la durée de garantie. Veuillez contacter American Standard au 1 [phone] pour plus d'informations.

MODE D'EMPLOI Hampton T212710.002 American Standard

Nous vous remercions d'avoir choisi American Standard... synonyme de qualité supérieure depuis plus de 100 ans. Pour vous assurer que l'installation se déroulera sans difficulté, veuillez lire attentivement ces instructions avant de commencer.

Certifié conforme à ANSI A112.18.1

Pour obtenir des renseignements ou une réponse à vos questions, composer sans frais le : 1 [phone]

Weekdays • De lunes a viernes • En semaine :

Du lundi au vendredi de 8 h à 20 h, HNE

Les noms des produits présentés dans ce document sont des marques commerciales de American Standard Inc.

Les noms des produits indiquant © AS America, Inc. 2018

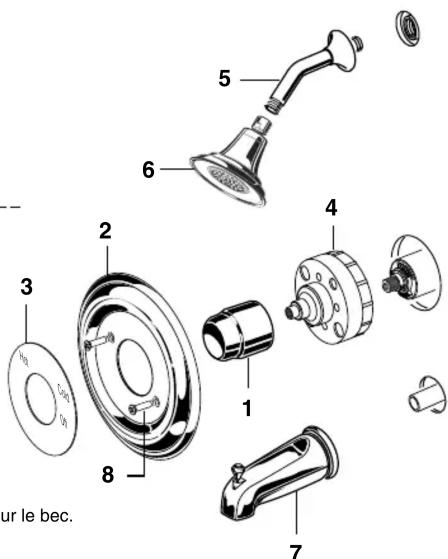

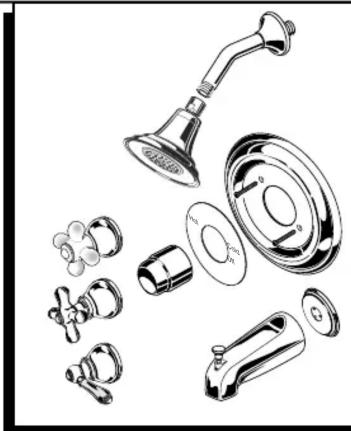

Enlever la PROTECTION EN PLASTIQUE (4). Enfoncer le CAPUCHON (1). Monter l'ÉCUSSON (2) et la PLAQUE GRADUÉE (3) à l'aide des VIS (8). ■ Installer le BRAS DE DOUCHE avec la BRIDE (5) et la TÊTE DE DOUCHE (6). ■ Installer le BEC DE RÉPARTITION (7). ■ Pour les entrées lisses : joint coulissant en cuivre 12,7 mm (1/2 po.) sur le bec. ■ Pour les entrées filetées : bec NPT femelle 12,7 mm (1/2 po.).

Trouver la position correcte de la POIGNÉE DE MÉTAL EN CROIX (1) de la POIGNÉE DE PORCELAINE EN CROIX (2), ou de la MANETTE DE METAL (3) et placer la POIGNÉE POUSSOIR (1, 2 ou 3) sur la TIGE DE ROBINET (A). ■ Remettre en place la VIS DE POIGNÉE (4) et y enfoncer le BOUCHON D'INDEX (5). ■ Vérifier que la POIGNÉE (1, 2, 3) et le BEC DE RÉPARTITION (7) fonctionnent correctement.

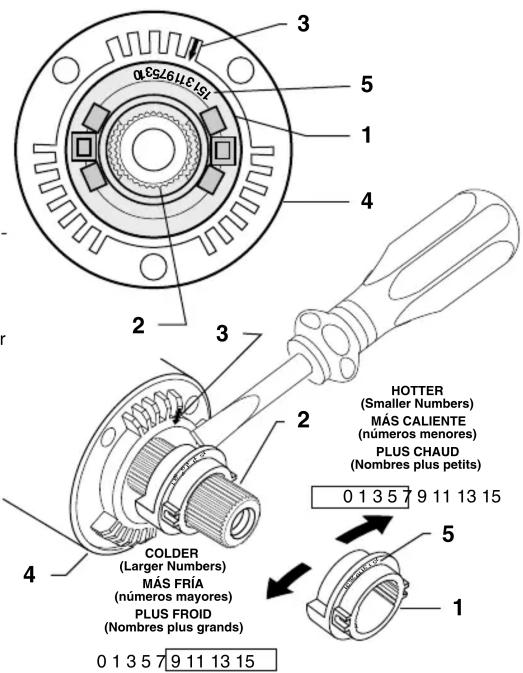

En restreignant la rotation de la POIGNÉE et en limitant la quantité d'eau chaude admise à se mélanger à l'eau froide, la BUTÉE DE SÉCURITÉ DE LIMITATION DE CHAUD (1) réduit le risque de se faire ébouillanter de façon accidentelle. Pour ajuster la température maximale de l'eau chaude de votre bec, il suffit d'ajuster le réglage sur la BUTÉE DE SÉCURITÉ DE LIMITATION DE CHAUD (1). Amener la TIGE DE CARTOUCHE (2) à la position OFF (réglage le plus froid) avant d'entreprendre le réglage de la BUTÉE DE LIMITATION DE CHAUD (1). Utiliser un tournevis plat pour dégager la BUTÉE DE SÉCURITÉ DE LIMITATION DE CHAUD (1). Tirer vers l'avant et tourner d'un nombre dans le sens contraire des aiguilles d'une montre pour limiter la température de l'eau chaude. Utiliser la FLÈCHE (3) sur la CARTOUCHE (4) et les NOMBRES (5) sur la BUTÉE DE LIMITATION DE CHAUD (1) pour se repérer.

3 5 1 4 2 3 2 HOTTER (Smaller Numbers) MÁS CALIENTE (números menores) PLUS CHAUD (Nombres plus petits) 0 1 3 5 7 9 11 13 15 5 COLDER (Larger Numbers) MÁS FRIA (números mayores) PLUS FROID (Nombres plus grands) 0 1 3 5 7 9 11 13 15

M968394 Rev.1.3 (4/18)

Tirer le BOUCHON D'INDEX, dévisser la VIS DE POIGNÉE, et tirer la POIGNÉE pour la séparer de la tige de robinet. Enlever les deux VIS qui retiennent l'ÉCUSSON et enlever l'ÉCUSSON. Enlever le COUVERCLE en tirant bien droit. Couper l'alimentation en eau soit en fermant l'alimentation principale, soit en fermant les BUTÉES DE RETENUE sur le robinet, s'il y en a.

Le robinet FUIT lorsqu'il est fermé

Enlever la CARTOUCHE (1) en enlevant les VIS DE CARTOUCHE (2). Enlever les trois VIS (3) de la BAGUE DE FIXATION (4) et sortir l'unité d'ÉQUILIBRAGE DE PRESSION (5). Nettoyer les JOINTS D'ÉTANCHÉITÉ (9) à la base de la CARTOUCHE (1). Inspecter la base de l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5) et nettoyer les JOINTS TORIQUES (6). Enlever les CAPUCHONS (7) et inspecter les JOINTS TORIQUES à l'intérieur des CAPUCHONS (7). Nettoyer les surfaces d'étanchéité internes du CORPS DE ROBINET (8). Remonter l'UNITÉ D'ÉQUILIBRAGE DE PRESSION et la CARTOUCHE (1). Serrer toutes les vis. ■ Ouvrir l'alimentation en eau et voir plus haut pour l'installation des GARNI E.

Incapable de maintenir la température constante

Enlever l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5). ■ Enlever les CAPUCHONS (7) et nettoyer soigneusement le robinet. Examiner l'unité d'équilibrage et inspecter l'état des joints toriques au bout du piston. Le piston doit pouvoir se déplacer d'avant en arrière. Commander la pièce de réparation M952100 si l'unité d'équilibrage est défectueuse. Remettre en place les CAPUCHONS (7) et installer l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5). S'assurer que les entrées soient dans l'alignement des deux trous au fond de la pièce moulée. La bride supérieure doit être en butée contre le haut de la pièce moulée.

Installation en opposition

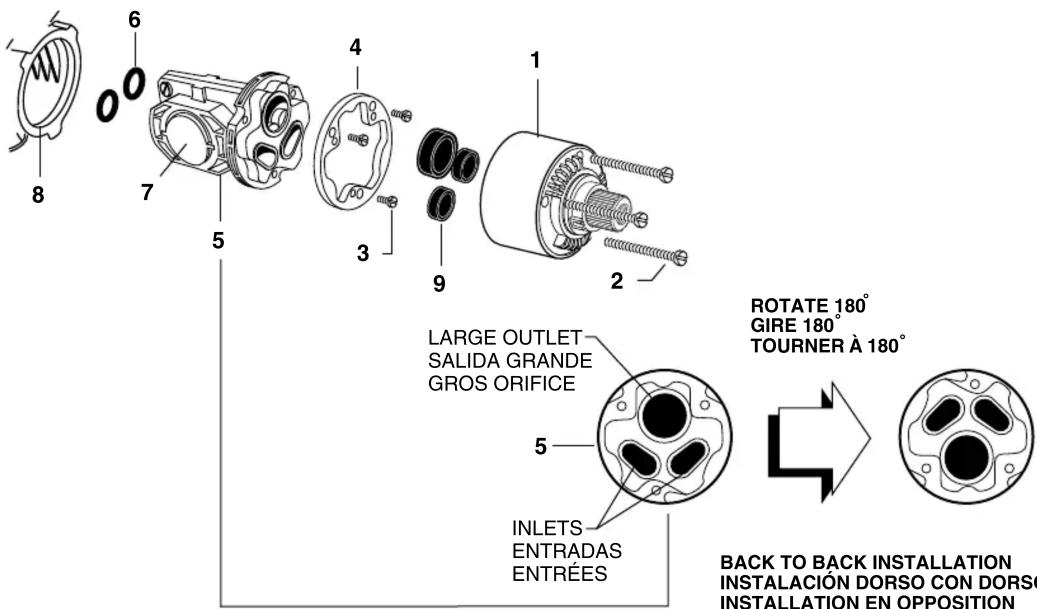

Enlever l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5). Tourner l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5) de 180° de façon que les entrées pointent vers le haut et que le gros orifice de sortie pointe vers le bas. Pousser l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5) dans la pièce moulée, en s'assurant que les entrées soient dans l'alignement des trous dans le fond de la pièce moulée. La bride supérieure doit être en butée contre le haut de la pièce moulée. Remonter la BAGUE DE FIXATION (4) et la CARTOUCHE (1).

8 6 0 7 5 4 3 9 1 2 ROTATE 180° GIRE 180° TOURNER À 180° LARGE OUTLET SALIDA GRANDE GROS ORIFICE 5 INLETS ENTRADAS ENTRÉES BACK TO BACK INSTALLATION INSTALACIÓN DORSO CON DORSO INSTALLATION EN OPPOSITION

BATH/SHOWER TRIM KIT

Remplacer le "YYY" par le code de finition approprié

CHROME, CROMO, CHROME	002
POLISHED BRASS, BRONCE PULIDO, LAITON POLI	099
VELVET, TERCIOPELO, VELOUTÉ	285
CHROME/BRASS, CROMO Y BRONCE, CHROME-LAITON	299
