Caractéristique	Détails
Type de produit	Système de douche
Matériaux	Finition en chrome, matériaux durables
Dimensions	Dimensions compactes adaptées aux espaces restreints
Installation	Installation murale, instructions incluses
Fonctionnalités	Jet de douche réglable, système anti-calcaire
Entretien	Nettoyage facile avec des produits non abrasifs
Consommation d'eau	Économie d'eau, respect des normes environnementales
Garantie	Garantie limitée du fabricant
Certifications	Conforme aux normes de sécurité et de qualité

FOIRE AUX QUESTIONS - Moments T506730.002 American Standard

Comment installer le système de douche American Standard Moments T506730.002 ?

Pour installer le système de douche, commencez par couper l'eau. Suivez les instructions fournies dans le manuel d'installation pour fixer le support mural, raccorder les tuyaux d'eau et installer le pommeau de douche. Assurez-vous que toutes les connexions sont étanches.

Que faire si le pommeau de douche ne produit pas un jet d'eau constant ?

Si le pommeau de douche ne produit pas un jet constant, vérifiez s'il y a des obstructions dans les orifices. Nettoyez le pommeau en le dévissant et en le rinçant à l'eau claire. Si le problème persiste, vérifiez la pression de l'eau dans les tuyaux.

Comment régler la température de l'eau sur le système de douche ?

Pour régler la température de l'eau, tournez le robinet de mélange dans le sens des aiguilles d'une montre pour l'eau chaude et dans le sens inverse pour l'eau froide. Attendez quelques secondes pour que l'eau atteigne la température souhaitée.

Le système de douche fuit, que dois-je faire ?

Si vous constatez une fuite, vérifiez d'abord les raccords et les joints. Serrez les écrous si nécessaire. Si la fuite persiste, il peut être nécessaire de remplacer les joints d'étanchéité ou de contacter un professionnel.

Est-il possible de remplacer le pommeau de douche par un autre modèle ?

Oui, vous pouvez remplacer le pommeau de douche par un autre modèle compatible. Assurez-vous que le nouveau pommeau a le même type de connexion que celui d'origine et suivez les instructions d'installation fournies avec le nouveau produit.

Comment nettoyer le système de douche pour éviter les dépôts de calcaire ?

Pour nettoyer le système de douche, utilisez un mélange de vinaigre blanc et d'eau. Appliquez-le sur les surfaces et laissez agir quelques minutes avant de rincer à l'eau claire. Évitez les produits abrasifs qui pourraient endommager les finitions.

MODE D'EMPLOI Moments T506730.002 American Standard

Nous vous remercions d'avoir choisi American Standard... synonyme de qualité supérieure depuis plus de 100 ans.

Pour que l'installation se déroule sans problème, veuillez lire attentivement ces instructions avant de commencer.

Certifié conforme aux normes ANSI A112.18.1M ASSE 1016

M968025

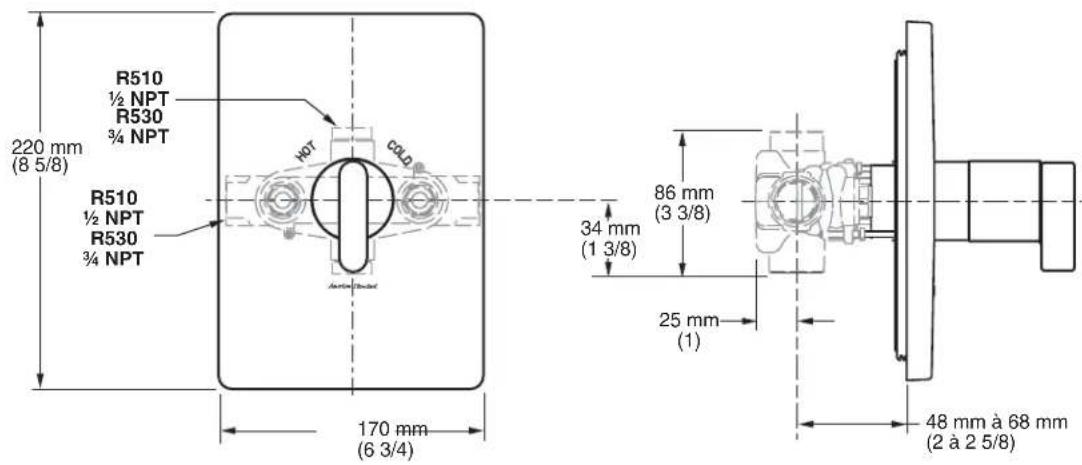

MESURES RELATIVES AUX POINTS DE RACCORDEMENT

R510 ½ NPT R530 ¾ NPT 220 mm (8 5/8) R510 ½ NPT R530 ¾ NPT HOT COLD 170 mm (6 3/4) 34 mm (1 3/8) 86 mm (3 3/8) 25 mm (1) 48 mm à 68 mm (2 à 2 5/8)

Outils recommandés

Tournevis à lame plate

Tournevis Phillips

INSTRUCTIONS D'ENTRETIEN :

■ Pour conserver l'aspect de neuf de votre robinet, suivez ces simples instructions d'entretien :

À FAIRE : ■Implement rincer le robinet avec de l'eau propre.

■ Essuyer le robinet avec un chiffon de coton doux.

À NE PAS FAIRE :

Ne pas utiliser de produits de nettoyage abrasifs, du tissu ou des papiers de ménage.

■ Ne pas utiliser de produits de nettoyage qui contiennent de l'acide, des agents de polissage abrasif, des nettoyants ou des savons rudes.

■ Un entretien régulier et routinier diminuera le besoin d'un nettoyage intense et du polissage. En cas de nettoyage intense, suivre les procédures recommandées.

Enlever autant que possible les saletés et le film à l'aide d'eau claire et d'un chiffon de coton doux (tel que décrit ci-dessus).

Utiliser l'un des suivants pour enlever les films et les accumulations tenaces :

Détergents liquides doux

Produits de nettoyage pour vitres sans ammoniac

Des l'guides doux non acides, non abrasifs ou des produits de nettoyage en poudre bien dilués mélangés selon les instructions du fabricant.

Des liquides polisseurs non abrasifs

■ Lorsqu'il est propre, nettoyer et rincer le robinet avec de l'eau claire pour bien enlever le produit de nettoyage et éponger avec un chiffon en coton doux.

Le défaut de suivre ces instructions d'entretien peut endommager la finition du robinet.

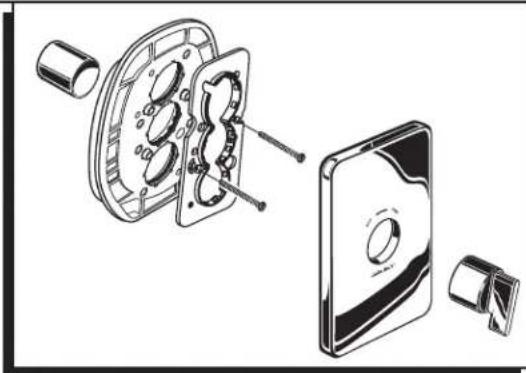

1 INSTALLATION DE LA GARNITURE

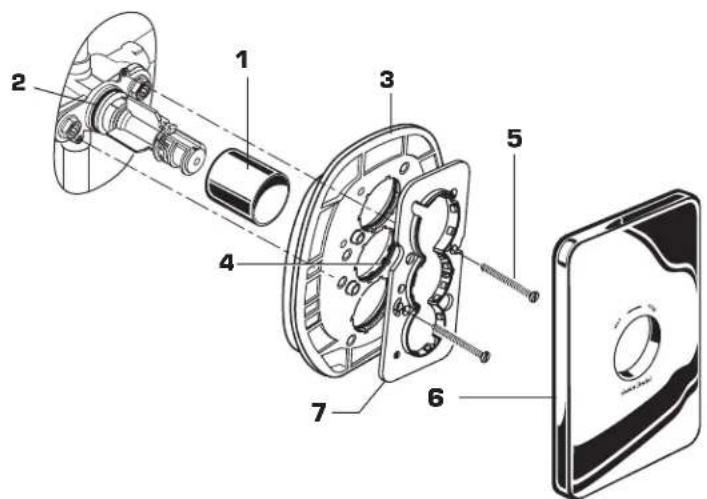

■ Enlever les PROTECTIONS DE PLÂTRE, si fixées.
■ Pousser les CAPUCHONS (1) comme illustré sur les VANNES DE RÉGLAGE (2).
■ Pousser le SUPPORT DE ROSACE (3) sur les CAPUCHON (4) les JOINTS TORIQUE (1) doivent être légèrement graissés.
■ Fixer la PLAQUE DE FIXATION (7) à l'aide des deux VIS (5) fournies.
■ Pousser la ROSACE (6) contre le mur fini.

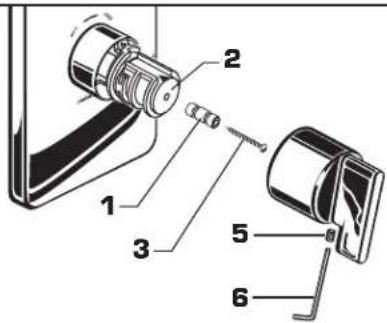

■ Installer l'ADAPTATEUR DE POIGNÉE (1) sur le CONTRÔLE DE TEMPÉRATURE (2) et serrer avec la VIS (3).
■ Aligner la POIGNÉE (4) et pousser dans le CONTRÔLE DE TEMPÉRATURE (2).
■ Serrer la VIS DE FIXATION (5) dans la poignée avec la CLÉ À SIX PANS (6) FOURNIES.

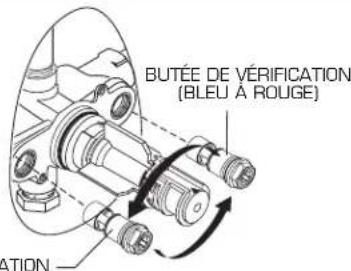

Si les conduites d'alimentation d'eau chaude et froide ont été inversées rendant l'ajustement impossible, procéder comme suit :

■ Fermer le robinet d'alimentation.
■ Retirer la poignée et la bordure
■ Retirer les butées de vérification et les inverser.

■ Remarque importante : La BUTÉE DE VÉRIFICATION ROUGE est maintenant à droite du mélangeur et la BUTÉE DE VÉRIFICATION BLEUE est maintenant à gauche.

■ Rouvrir l'alimentation d'eau et exécuter l'ajustement de température décrit à l'étape 4.

BUTÉE DE VÉRIFICATION (BLEU A ROUGE) ATION

BUTÉE DE VÉRIFICATION (ROUGE À BLEU)

4 CALIBRAGE DE LA TEMPÉRATURE

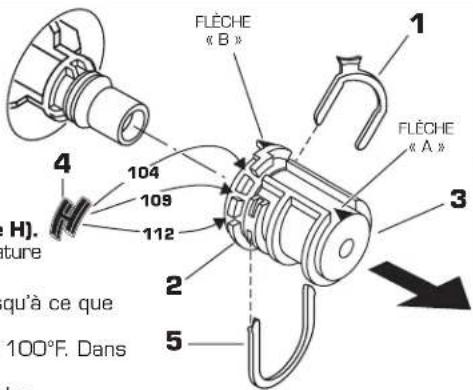

■ Vérifier que la flèche indiquant un B pointe verticalement vers le haut. Dans le cas contraire, pousser la BRIDE NOIRE (1) sur l'ANNEAU DE FIXATION (2) vers la droite, tirer le SUPPORT DE POIGNÉE (3) et le reposer avec la flèche « B » pointant vers le haut.

RÉGLAGE DE BUTÉE D'EAU CHAUDE

La température maximale du mélange d'eau est fixé à 109°F en usine. Au besoin, ce réglage peut être modifié.
■ Retirer la BUTÉE DE LIMITE DE TEMPÉRATURE (4) (pièce en plastique noir en forme de H). La reposer dans l'encoche voulue comme indiqué sur le schéma afin de limiter la température du mélange de l'eau à maximum 104°F ou 112°F.

FLÈCHE « B » 1 FLÈCHE « A » 4 104 109 112 H). ture qu'à ce que 100°F. Dans 2 5

Pour ajuster à 100°F, ouvrir l'alimentation d'eau. Tourner le SUPPORT DE POIGNÉE (3) jusqu'à ce que

la température au bec indique 100°F. Vérifier que la flèche indiquant un A sur le SUPPORT DE POIGNÉE (3) pointe toujours vers le haut une fois la température réglée sur 100°F. Dans le cas contraire, tirer le DISPOSITIF DE VERROUILLAGE ROUGE (5). Retirer le SUPPORT DE POIGNÉE (3) sans tourner en le glissant comme indiqué par la flèche.
■ Reposer le SUPPORT DE POIGNÉE (3) de manière à ce que la flèche indiquant un A pointe vers le haut.
■ Reposer le DISPOSITIF DE VERROUILLAGE ROUGE (5).

5 FONCTIONNEMENT DE LA VANNE

■ Ouvrir les robinets d'alimentation d'eau et faire un essai de l'installation. Si l'eau qui s'écoule est seulement chaude ou seulement froide, et qu'elle n'est pas mélangée, les conduites sont probablement inversées.
■ Vous reporter à l'étape 3, CONDUITES D'ALIMENTATION INVERSEES.
■ Ouvrir la vanne, passer de froid à chaud. Vérifier la température. Si la température maximale de l'eau mélangée est trop froide ou trop chaude, vous reporter à l'étape 4 et étalonner la vanne.

Remplacer les « YYY » par

Code approprié du fini

CHROME	002
NICKEL SATINÉ	295

LIGNE D'URGENCE

Pour obtenir des renseignements ou une réponse

à vos questions, composez sans frais le :

1-800-442-1902

jours de la semaine 8 h à 18 h HNE

AU CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)

Jours de la semaine 8 h à 19 h HNE

AU MEXIQUE 01-800-839-12-00
