Colony Soft 3275502.002 - Système de douche American Standard - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Douche à main avec technologie de réduction de débit, finition chromée, design ergonomique.
Dimensions	Dimensions compactes adaptées aux espaces réduits.
Installation	Installation murale, compatible avec les systèmes de plomberie standards.
Utilisation	Facile à utiliser avec un bouton de réglage de débit et de température.
Maintenance	Nettoyage facile grâce à la surface lisse, recommandé d'utiliser des produits non abrasifs.
Sécurité	Système anti-brûlure intégré pour éviter les températures excessives.
Garantie	Garantie limitée du fabricant, vérifier les conditions spécifiques.
Informations Générales	Produit respectueux de l'environnement avec des matériaux recyclables.

FOIRE AUX QUESTIONS - Colony Soft 3275502.002 American Standard

Comment installer le système de douche American Standard Colony Soft 3275502.002 ?

Pour installer le système de douche, suivez les instructions fournies dans le manuel d'installation. Assurez-vous d'avoir tous les outils nécessaires et de couper l'eau avant de commencer l'installation.

Que faire si le débit d'eau est faible ?

Vérifiez si le filtre de la douche est obstrué par des dépôts de calcaire. Nettoyez-le en le retirant et en le rinçant sous l'eau. Si le problème persiste, vérifiez la pression de l'eau dans votre maison.

Comment régler la température de l'eau ?

Le système de douche est équipé d'un robinet de mélange. Tournez le bouton vers la gauche pour augmenter la température et vers la droite pour la diminuer. Assurez-vous que le robinet est bien ouvert.

Que faire si la douche fuit ?

Inspectez les joints et les connexions pour détecter d'éventuelles fuites. Si vous trouvez une fuite, resserrez les connexions ou remplacez les joints défectueux.

Comment nettoyer le système de douche ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer la surface de la douche. Évitez les produits chimiques agressifs qui pourraient endommager les finitions.

Est-ce que le système de douche est garanti ?

Oui, le système de douche American Standard Colony Soft est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie dans le manuel ou sur le site web du fabricant.

Quel type de robinet est compatible avec ce système de douche ?

Le système de douche American Standard Colony Soft est conçu pour être utilisé avec des robinets standard. Assurez-vous de vérifier les spécifications avant l'achat.

MODE D'EMPLOI Colony Soft 3275502.002 American Standard

Nous vous remercions d'avoir choisi American Standard... synonyme de qualité supérieure depuis plus de 100 ans. Pour vous assurer que l'installation se déroulera sans difficulté, veuillez lire attentivement ces instructions avant de commencer.

Fermer les conduits d'alimentation en eau chaude et en eau froide avant de commencer.

IMPORTANT : NE PAS RETIRER LES PROTÈGE-ENDUIT (2) AVANT L'ÉTAPE 2.

■ Préparer les conduits d'alimentation en eau selon les dimensions de la plomberie brute.
- Installer la VALVE (1) à la hauteur et à la profondeur indiquées. S'assurer que l'orifice de sortie portant la mention " SHR " pointe vers le haut.
- Installer tuyauteries dalimentation (6). Elles peuvent être fillettées ou soudées (raccords (7) non fournis).
- Fixer solidement le CORPS D'APPAREIL DE PLOMBERIE (1) à l'entretoise de la structure murale.
Préparer la COLONNE MONTANTE (4) et le COUDE (3) pour la DOUCHE. Connecter à l'orifice de sortie HAUT portant la mention "SHR" du CORPS. D'APPAREIL DE PLOMBERIE (1).
■ Préparer le TUYAU DE REMPLISSAGE DU BAIN (8), le COUDE (10) et le MAMELON (9) – PLOMBERIE BRUTE. Connecter à l'orifice de sortie BAS du CORPS. D'APPAREIL DE PLOMBERIE (1).
- Ajouter des entretoises à la structure murale et fixer la COLONNE MONTANTE DE LA DOUCHE (4) ainsi que LE TUYAU DE REMPLISSAGE DU BAIN (8).
Coiffer (11) de tuyauterie en cuivre (9) et BOUCHER (5) le COUDE (3); les valves doivent être fermées. Ouvrir les conduits d'alimentation en eau et vérifier s'il y a des fuites. Ouvrir les deux VALVES et vérifier s'il y a des fuites.
■ Fermer les valves et couper l'alimentation en eau. Terminer l'aménagement du mur.

IMPORTANT: RETIRER TOUTES LES VALVES AVANT DE SOUDER LES ALIMENTATIONS SUR LE CORPS DE LA ROBINETTERIE

2

FINISHING INSTALLATION

■ Dévisser (18) du COUDE (1) et le bouchon (17) de tuyauterie en cuivre (2).
■ Retirer les PROTÈGE-ENDUIT (3).
■ Tarauder les ROSACES (4) sur les VALVES (5).

INSTALLER LES MANETTES À VOLANT

À l'aide du PROTÈGE-ENDUIT (3) qu DE LA POIGNÉE (6), (13), tourner LA TIGE DE LA POIGNÉE (A) à la position "OFF" (ARRÊT).
Placer l'ADAPTATEUR DE POIGNÉE (11) sur la TIGE DE LA POIGNÉE (A).
- Installer la VIS DE L'ADAPTATEUR (12) et bien serrer
■ Positionner la MANETTE A VOLANT (13) et placer la POIGNEE (13) sur l'ADAPTATEUR (11).
Installer les VIS POUR LES POIGNÉES (14) et bien serrer.

INSTALLER LES POIGNÉES EN ACRYLIQUE

Placer la POIGNÉE EN ACRYLIQUE (16) sur la TIGE DE LA POIGNÉE (A).
- Installer les VIS POUR LES POIGNÉES (15) et bien serrer. Insérer le BOUTON INDICATEUR (16).
■ Monter la BRIDE (7) sur le BRAS DE DOUCHE (8)
■ Connecter la LONGUE tige du BRAS DE DOUCHE (8) au COUDE DE LA COLONNE MONTANTE (1).
■ Monter la POMME DE DOUCHE (9) à la tige COURTE du BRAS DE DOUCHE (8).
Monter la BUSE DE REMPLISSAGE DE LA BAIGNOIRE (10) de tuyauterie en cuivre (2).

M968252 Rev.1.4

3

TEST INSTALLED FITTING

■ Tourner les POIGNÉES à la position OFF (ARRÊT).
■ Ouvrir les conduits d'alimentation en eau et vérifier s'il y a des fuites.
Utiliser les deux POIGNÉES pour purger à fond les conduits d'alimentation en eau et vérifier si la BUSE DE REMPLISSAGE DE LA BAIQNOIRE présente des fuites.
■ Faire fonctionner l'INVERSEUR et vérifier s'il y a des fuites au niveau des connexions pour la POMME DE DOUCHE.

4

SERVICE

Pour changer la direction de la rotation des poignées, procéder comme suit :

POIGNÉES EN ACRYLIQUE

■ Tourner la VALVE à la position OFF (ARRÊT)
■ Retirer le BOUTON INDICATEUR (1) et la VIS DE LA POIGNÉE (2).
■ Retirer la POIGNÉE (3) de la TIGE DE VALVE (4) et tourner de 90° de façon
à ce que le côté plat de la POIGNÉE (3) touche au côté plat de la TIGE DE VALVE (4).
■ Replacer la VIS DE LA POIGNEE (2) et le BOUTON INDICATEUR (1).
Si la valve du bain coule, actionner à plusieurs reprises les poignées (de la position OFF (ARRÊT) à la position ON (MARCHE)).
■ Ne pas forcer les poignées, les tourner uniquement de 90°.

MANETTES À VOLANT

■ Tourner la VALVE à la position OFF (ARRÊT)
■ Desserrer la VIS DE LÀ POIGNÉE (5)
■ Retirer la POIGNÉE (6) de l'ADAPTATEUR (7).
Desserrer la VIS DE L'ADAPTATEUR (8) et retirer l'ADAPTATEUR (7).
■ Tourner l'ADAPTATEUR (7) de 90° de façon à ce que le côté plat
de l'ADAPTATEUR (7) touche au côté plat de la TIGE DE VALVE (4)
■ Replacer la VIS DE L'ADAPTATEUR (5) et la MANETTE À VOLANT (6).
■ Serrer la VIS DE LA POIGNÉE (5).

American Standard

COLONY/COLONY SOFT

TWO HANDLE BATH/SHOWER

TINA/DUCHA DE 2 MANIJAS

ROBINETS DE BAIN/DOUCHE À 2 POIGNÉES

MODEL NUMBER

NÚMERO DE MODELO

NUMÉRO DE MODÈLE

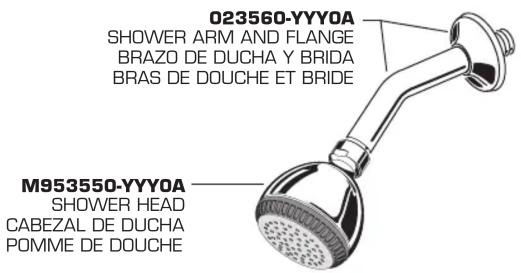

023560-YYY0A SHOWER ARM AND FLANGE BRAZO DE DUCHA Y BRIDA BRAS DE DOUCHE ET BRIDE M953550-YYY0A SHOWER HEAD CABEZAL DE DUCHA POMME DE DOUCHE

LEVER HANDLE 3275 501

MANIJA DE PALANCA 3275.502

MANETTE À VOLANT 3275.505

ACRYLIC HANDLE 3275 301

MANIJA ACRÍLICA 3275.302

POIGNÉE EN ACRYLIQUE 3275.305

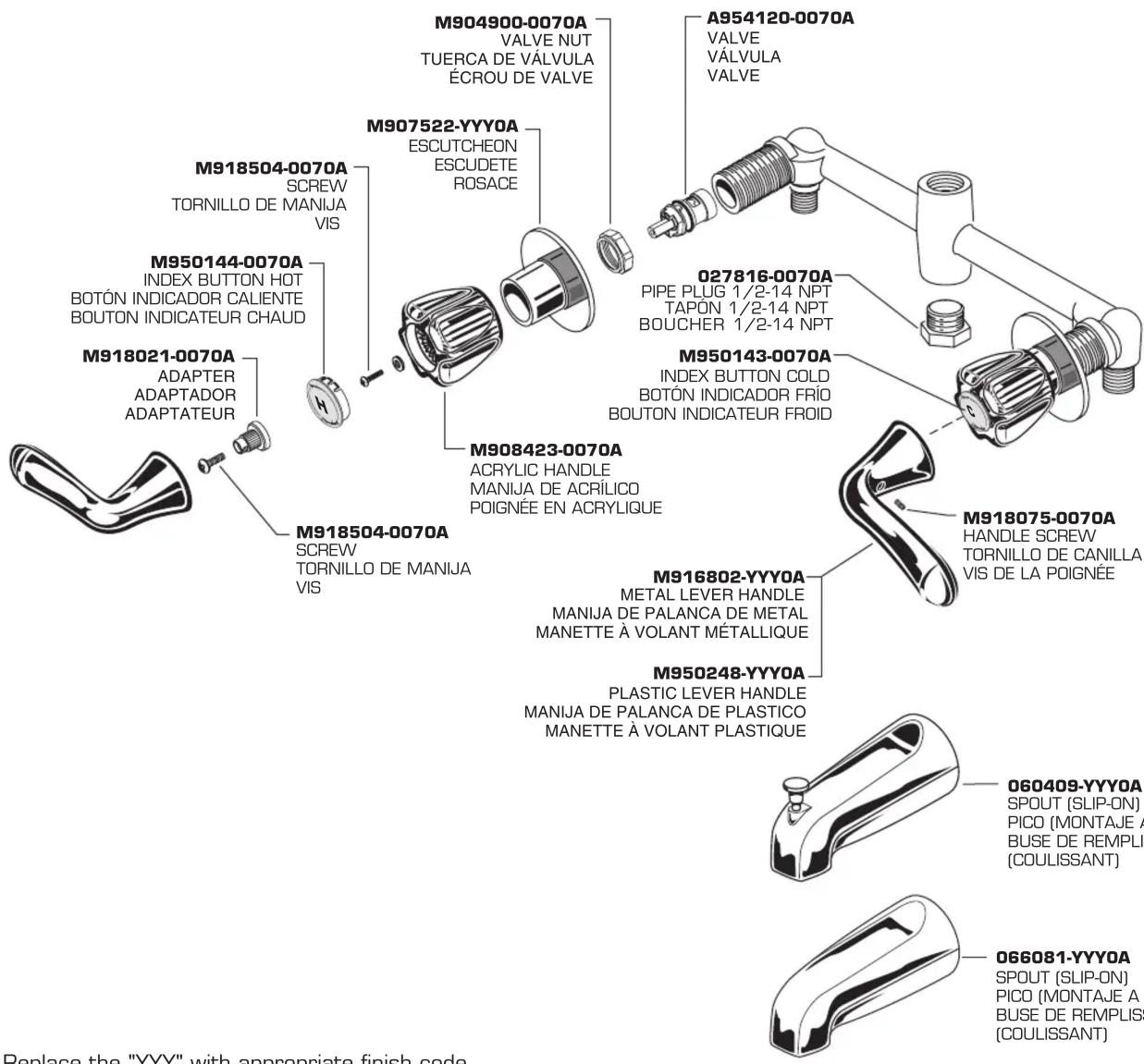

M904900-0070A VALVE NUT TUERCA DE VÁLVULA ÉCROU DE VALVE M907522-YYY0A ESCUTCHEON ESCUDETE ROSACE M918504-0070A SCREW TORNILLO DE MANIJA VIS M950144-0070A INDEX BUTTON HOT BOTÓN INDICADOR CALIENTE BOUTON INDICATEUR CHAUD M918021-0070A ADAPTER ADAPTADOR ADAPTATEUR M918504-0070A SCREW TORNILLO DE MANIJA VIS M908423-0070A ACRYLIC HANDLE MANIJA DE ACRÍLICO POIGNÉE EN ACRYLique M916802-YYY0A METAL LEVER HANDLE MANIJA DE PALANCA DE METAL MANETTE À VOLANT MÉTALLIQUE M950248-YYY0A PLASTIC LEVER HANDLE MANIJA DE PALANCA DE PLASTICO MANETTE À VOLANT PLASTIQUE A954120-0070A VALVE VÁLVULA VALVE 027816-0070A PIPE PLUG 1/2-14 NPT TAPON 1/2-14 NPT BOUCHER 1/2-14 NPT M950143-0070A INDEX BUTTON COLD BOTÓN INDICADOR FRÍO BOUTON INDICATEUR FROID M918075-0070A HANDLE SCREW TORNILLO DE CANILLA VIS DE LA POIGNÉE M918021-0070A ADAPTER ADAPTADOR ADAPTATEUR M918504-0070A SCREW TORNILLO DE MANIJA VIS M916802-YYY0A METAL LEVER HANDLE MANIJA DE PALANCA DE METAL MANETTE À VOLANT MÉTALLIQUE M950248-YYY0A PLASTIC LEVER HANDLE MANIJA DE PALANCA DE PLASTICO MANETTE À VOLANT PLASTIQUE 060409-YYY0A SPOUT (SLIP-ON) PICO (MONTAJE A BUSE DE REMPLISSANT) (COULISSANT) 066081-YYY0A SPOUT (SLIP-ON) PICO (MONTAJE A BUSE DE REMPLISSANT) (COULISSANT) Replace the "YYY" with appropriate finish code

Remplacer le "YYY" par le code de finition approprié
