Caractéristiques techniques	Douche à main avec finition chromée, technologie de réduction de débit, compatible avec les installations standard.
Utilisation	Conçu pour une utilisation domestique, idéal pour les douches quotidiennes, facile à installer sur un support mural.
Maintenance et réparation	Facile à nettoyer, recommandé de vérifier régulièrement les joints pour éviter les fuites.
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie limitée du fabricant, disponible en plusieurs finitions, design moderne et élégant.

FOIRE AUX QUESTIONS - Hampton T211730.002 American Standard

Comment installer le système de douche American Standard Hampton T211730.002 ?

Veuillez suivre le manuel d'installation inclus avec le produit. Assurez-vous de couper l'eau avant de commencer l'installation et de suivre les étapes dans l'ordre.

Comment régler la température de l'eau sur le système de douche ?

Le système est équipé d'un contrôle de température. Tournez le bouton de réglage vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Que faire si l'eau ne s'écoule pas correctement ?

Vérifiez si les filtres du pommeau de douche sont obstrués par des dépôts de calcaire. Nettoyez-les régulièrement pour assurer un bon débit d'eau.

Comment nettoyer le système de douche sans endommager la finition ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits contenant de l'acide ou des agents blanchissants.

Le système de douche est-il compatible avec les chauffe-eaux instantanés ?

Oui, le système de douche Hampton T211730.002 est compatible avec les chauffe-eaux instantanés, à condition que le débit d'eau soit suffisant.

Que faire si le système fuit ?

Inspectez les joints et les connexions pour détecter d'éventuelles fuites. Si nécessaire, resserrez les connexions ou remplacez les joints usés.

Quelle est la garantie du produit ?

Le système de douche American Standard Hampton T211730.002 est généralement couvert par une garantie limitée de 5 ans. Consultez les documents de garantie pour plus de détails.

Comment obtenir des pièces de rechange pour le système de douche ?

Vous pouvez commander des pièces de rechange directement sur le site Web d'American Standard ou auprès de revendeurs agréés.

MODE D'EMPLOI Hampton T211730.002 American Standard

Nous vous remercions d'avoir choisi American Standard... synonyme de qualité supérieure depuis plus de 100 ans. Pour vous assurer que l'installation se déroulera sans difficulté, veuillez lire attentivement ces instructions avant de commencer.

Certifié conforme à ANSI A112.18.1

Pour obtenir des renseignements ou une réponse à vos questions, composer sans frais le :1 [phone]

Weekdays • De lunes a viernes • En semaine :

Du lundi au vendredi de 8 h à 20 h, HNE

Los nombres de los productos presentados en este documento son marcas comerciales de American Standard Inc. Los noms dos produits indiqués dans ce document sont dos marques de commerce de American Standard Inc.

Les noms des produits indiquant © AS America, Inc. 2018

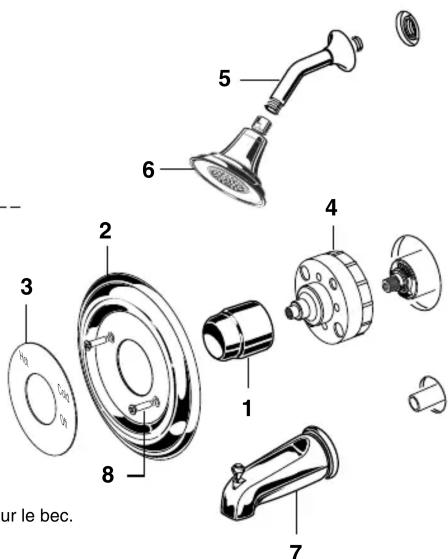

1 INSTALL TRIM

Enlever la PROTECTION EN PLASTIQUE (4). Enfoncer le CAPUCHON (1).
Monter l'ÉCUSSON (2) et la PLAQUE GRADUÉE (3) à l'aide des VIS (8).
■ Installer le BRAS DE DOUCHE avec la BRIDE (5) et la TÊTE DE DOUCHE (6).
■ Installer le BEC DE RÉPARTITION (7). ■ Pour les entrées lisses : joint coulissant en cuivre 12,7 mm (1/2 po.) sur le bec.
■ Pour les entrées filetées : bec NPT femelle 12,7 mm (1/2 po.).

Trouver la position correcte de la POIGNÉE DE MÉTAL EN CROIX (1) de la POIGNÉE DE PORCELAINE EN CROIX (2), ou de la MANETTE DE METAL (3) et placer la POIGNÉEPOUSSOIR (1,2 ou 3) sur la TIGE DE ROBINET (A).
■ Remettre en place la VIS DE POIGNÉE (4) et y enfoncer le BOUCHON D'INDEX (5).
■ Vérifier que la POIGNÉE (1,2,3) et le BEC DE RÉPARTITION (7) fonctionnent correctement.

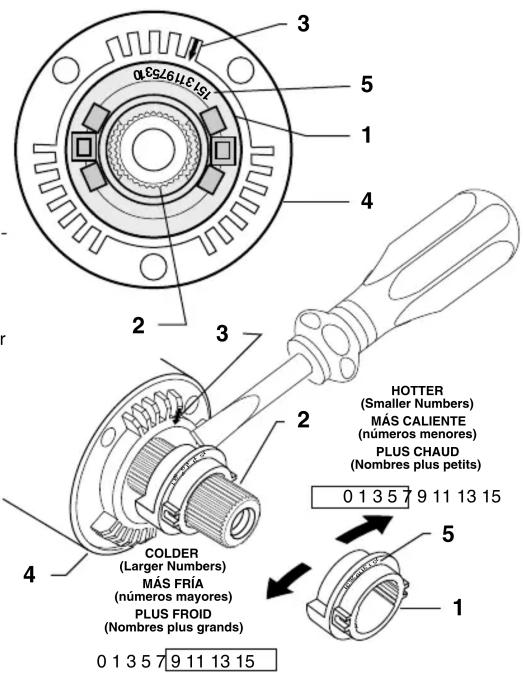

ADJUST HOT LIMIT STOP

En restreignant la rotation de la POIGNÉE et en limitant la quantité d'eau chaude admise à se mélanger à l'eau froide, la BUTÉE DE SÉCURITÉ DE LIMITATION DE CHAUD (1) réduit le risque de se faire ébouillanter de façon accidentelle. Pour ajuster la température maximale de l'eau chaude de votre bec, il suffit d'ajuster le réglage sur la BUTÉE DE SÉCURITÉ DE LIMITATION DE CHAUD (1).
Amener la TIGE DE CARTOUCHE (2) à la position OFF (réglage le plus froid) avant d'entreprendre le réglage de la BUTÉE DE LIMITATION DE CHAUD (1). Utiliser un tournevis plat pour dégager la BUTÉE DE SÉCURITÉ DE LIMITATION DE CHAUD (1). Tirer vers l'avant et tourner d'un nombre dans le sens contraire des aiguilles d'une montre pour limiter la température de l'eau chaude. Utiliser la FLÈCHE (3) sur la CARTOUCHE (4) et les NOMBRES (5) sur la BUTÉE DE LIMITATION DE CHAUD (1) pour se repérer.

3 5 1 4 2 3 2 HOTTER (Smaller Numbers) MÁS CALIENTE (números menores) PLUS CHAUD (Nombres plus petits) 0 1 3 5 7 9 11 13 15 5 COLDER (Larger Numbers) MÁS FRIA (números mayores) PLUS FROID (Nombres plus grands) 0 1 3 5 7 9 11 13 15

M968394 Rev.1.3 (4/18)

4

Tirer le BOUCHON D'INDEX, dévisser la VIS DE POIGNÉE, et tirer la POIGNÉE pour la séparer de la tige de robinet.
Enlever les deux VIS qui retiennent l'ÉCUSSON et enlever l'ÉCUSSON.
■ Enlever le COUVERCLE en tirant bien droit.
Couper l'alimentation en eau soit en fermant l'alimentation principale, soit en fermant les BUTÉES DE RETENUE sur le robinet, s'il y en a.

LE ROBINET FUIT LORSQU'IL EST FERMÉ

Enlever la CARTOUCHE (1) en enlevant les VIS DE CARTOUCHE (2). Enlever les trois VIS (3) de la BAGUE DE FIXATION (4) et sortir l'unité d'ÉQUILIBRAGE DE PRESSION (5).
Nettoyer les JOINTS D'ÉTANCHÉITÉ (9) à la base de la CARTOUCHE (1). Inspecter la base de l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5) et nettoyer les JOINTS TORIQUES (6). Enlever les CAPUCHONS (7) et inspecter les JOINTS TORIQUES à l'intérieur des CAPUCHONS (7). Nettoyer les surfaces d'étanchéité internes du CORPS DE ROBINET (8).
Remonter l'UNITÉ D'ÉQUILIBRAGE DE PRESSION et la CARTOUCHE (1). Serrer toutes les vis.
■ Ouvrir l'alimentation en eau et voir plus haut pour l'installation des GARNI E.

INCAPABLE DE MAINTENIR LA TEMPÉRATURE CONSTANTE

Enlever l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5).
■ Enlever les CAPUCHONS (7) et nettoyer soigneusement le robinet.
Examiner l'unité d'équilibrage et inspecter l'état des joints toriques au bout du piston. Le piston doit pouvoir se déplacer d'avant en arrière. Commander la pièce de réparation M952100 si l'unité d'équilibrage est défectueuse.
Remettre en place les CAPUCHONS (7) et installer l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5). S'assurer que les entrées soient dans l'alignement des deux trous au fond de la pièce moulée. La bride supérieure doit être en butée contre le haut de la pièce moulée.

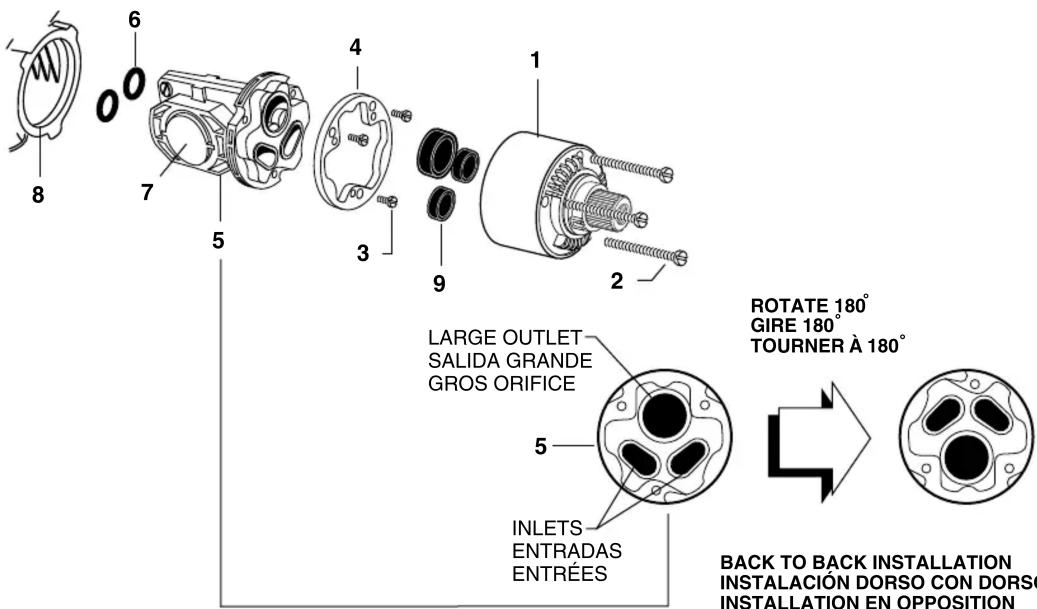

INSTALLATION EN OPPOSITION

Enlever l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5). Tourner l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5) de 180° de façon que les entrées pointent vers le haut et que le gros orifice de sortie pointe vers le bas.
Pousser l'UNITÉ D'ÉQUILIBRAGE DE PRESSION (5) dans la pièce moulée, en s'assurant que les entrées soient dans l'alignement des trous dans le fond de la pièce moulée. La bride supérieure doit être en butée contre le haut de la pièce moulée.
Remonter la BAGUE DE FIXATION (4) et la CARTOUCHE (1).

8 6 0 7 5 4 3 9 1 2 ROTATE 180° GIRE 180° TOURNER À 180° LARGE OUTLET SALIDA GRANDE GROS ORIFICE 5 INLETS ENTRADAS ENTRÉES BACK TO BACK INSTALLATION INSTALACIÓN DORSO CON DORSO INSTALLATION EN OPPOSITION

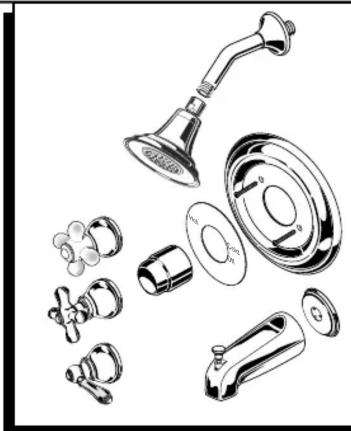

American Standard

HAMPTON

BATH/SHOWER TRIM KIT

Remplacer le "YYY" par le code de finition approprié

CHROME, CROMO, CHROME	002
POLISHED BRASS, BRONCE PULIDO, LAITON POLI	099
VELVET, TERCIOPELO, VELOUTÉ	285
CHROME/BRASS, CROMO Y BRONCE, CHROME-LAITON	299
