H-11640 - Aimant de levage Uline - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - H-11640 Uline

Quel est le poids maximal que peut supporter le produit Uline H-11640 ?

Le produit Uline H-11640 peut supporter jusqu'à 680 kg.

Comment assembler le produit Uline H-11640 ?

Pour assembler le produit, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'utiliser toutes les pièces fournies.

Quelle est la garantie offerte avec le produit Uline H-11640 ?

Le produit Uline H-11640 est livré avec une garantie de 1 an contre les défauts de fabrication.

Comment nettoyer le produit Uline H-11640 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer la surface du produit. Évitez les produits chimiques agressifs.

Où puis-je trouver les pièces de rechange pour le produit Uline H-11640 ?

Les pièces de rechange peuvent être commandées directement sur le site d'Uline ou auprès de votre revendeur local.

Le produit Uline H-11640 est-il résistant à l'eau ?

Le produit Uline H-11640 n'est pas conçu pour être entièrement résistant à l'eau. Évitez une exposition prolongée à l'humidité.

Quelles sont les dimensions du produit Uline H-11640 ?

Les dimensions du produit Uline H-11640 sont de 120 cm de longueur, 60 cm de largeur et 75 cm de hauteur.

Comment retourner le produit Uline H-11640 si je ne suis pas satisfait ?

Pour retourner le produit, contactez le service client d'Uline dans les 30 jours suivant l'achat pour obtenir un numéro de retour.

Y a-t-il des instructions spéciales pour le stockage du produit Uline H-11640 ?

Il est recommandé de stocker le produit dans un endroit sec et frais, à l'abri de la lumière directe du soleil.

Le produit Uline H-11640 nécessite-t-il un entretien particulier ?

Un entretien régulier est recommandé, y compris un nettoyage périodique et une vérification des pièces pour s'assurer qu'elles sont en bon état.

MODE D'EMPLOI H-11640 Uline

AVERTISSEMENT! Lisez attentivement le manuel avant l'utilisation. Ne dépassez pas le poids nominal lors de l'utilisation.

• Sélectionnez le bon aimant de levage en fonction de la capacité de levage dont vous avez besoin.

• Environnement idéal pour l'utilisation d'aimants de levage :

• La température ambiante ne doit pas dépasser 80°C (176 °F) – Ne pas utiliser dans des conditions extrêmes.

• Pas de fortes vibrations – Cela pourrait avoir un impact sur la performance de l'aimant.

• Pas de produits chimiques agressifs – Cela pourrait corroder les aimants de levage.

• Ne tirez pas la poignée si aucun matériau en acier ne se trouve sous l'aimant de levage.

• L'aimant de levage ne doit pas dépasser une hauteur de 1.5 m (5 pi). Ne soulevez pas d'objets au-dessus de personnes ou de matériel.

• Ne déplacez pas la marchandise avant de l'avoir correctement soulevée en l'air.

• Avant chaque utilisation, vérifiez les connexions du fil d'acier, de l'arbre, des cliquets et du fermoir. Si l'aimant est endommagé, il faut le réparer avant de l'utiliser.
• Maintenez les aimants propres, sans poussière ni débris.
• Évitez de buter l'aimant pendant le levage et le déplacement pour éviter de l'endommager.
• Inspectez les aimants de levage tous les ans pour vous assurer qu'ils n'ont pas besoin d'être entretenus ou remplacés.
• Assurez-vous que la clé de la poignée est bloquée par la goupille d'arrêt d'élévateur.
• L'aimant peut être nocif pour les personnes qui portent un stimulateur cardiaque ou d'autres prothèses médicales.

CARACTÉRISTIQUES

Épaisseur de la plaque d'acier Capacité de levage
	mm po	H-11640 H-11641
T1	≤ 80	≤ 3,15	100 % 100 %
T2 60	2,36
T3 55	2,16
T4 50	1,97
T5 45	1,77
T6 40	1,57
T7 35	1,38
T8 30	1,18
T9	25	0,98		90 %
T10	20	0,79	90 %	75 %
T11	15	0,59	70 %	60 %
T12	10	0,39	50 %	45 %
T13	5	0,20	30 %	25 %

ASSEMBLAGE

MONTAGE DE LA POIGNÉE

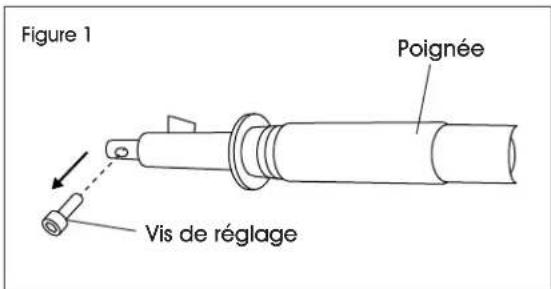

1. Retirez la vis de réglage de la poignée. (Voir Figure 1)

Figure 1 Poignée Vis de réglage

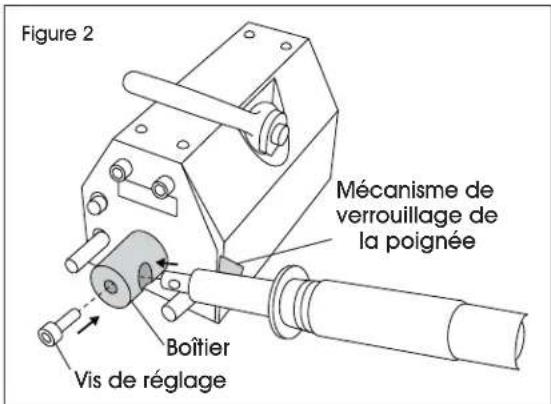

1. Insérez la poignée dans le boîtier et fixez-la avec la vis de réglage retirée précédemment. (Voir Figure 2)

REMARQUE : Assurez-vous que le mécanisme de verrouillage de la poignée est orienté vers l'intérieur, en direction de l'aimant.

Figure 2 Mécanisme de verrouillage de la poignée Boîtier Vis de réglage

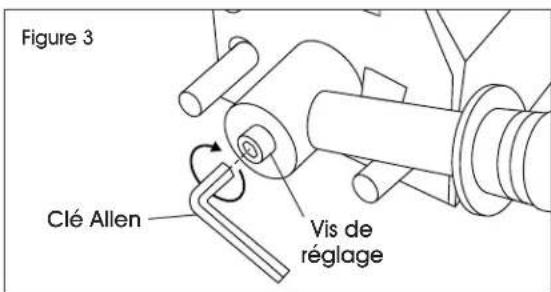

1. Serrez la vis de réglage à l'aide de la clé Allen incluse. (Voir Figure 3)

Figure 3 Clé Allen Vis de réglage

FONCTIONNEMENT

REMARQUE : Les aimants de levage ne nécessitent pas d'alimentation électrique extérieure.

REMARQUE : Les aimants peuvent maintenir des plaques plates et des tuyaux ronds.

REMARQUE : Prenez en compte le centre de gravité. La longueur de la marchandise doit être inférieure à 118 po.

PENDANT LE LEVAGE

1. Placez l'aimant de levage sur la surface plane de la marchandise.

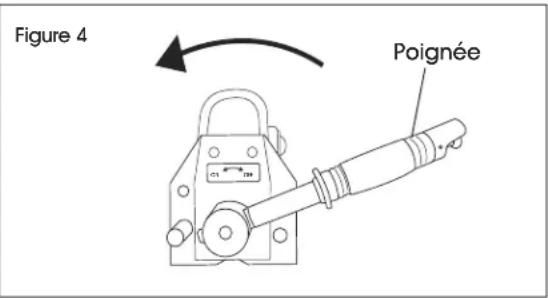

2. Tirez la poignée de la position « OFF » (arrêt) à la position « ON » (marche) et assurez-vous qu'elle s'enclenche. (Voir Figure 4)

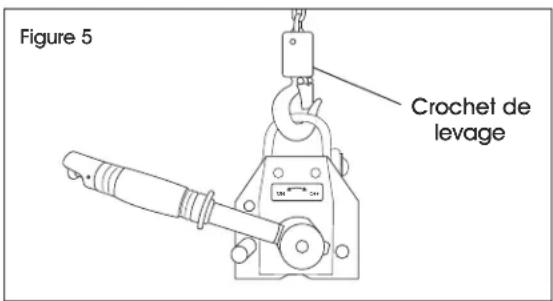

3. Fixez le crochet de levage à l'anneau supérieur de l'aimant de levage. (Voir Figure 5)

REMARQUE : Pour les tuyaux ronds, placez l'aimant de levage contre la surface de votre marchandise ronde. La rainure en V au bas de l'aimant est le point de contact principal. Les tuyaux ronds ont une capacité de levage réduite. Consultez les normes de capacité avant d'utiliser l'aimant.

APRÈS LE LEVAGE

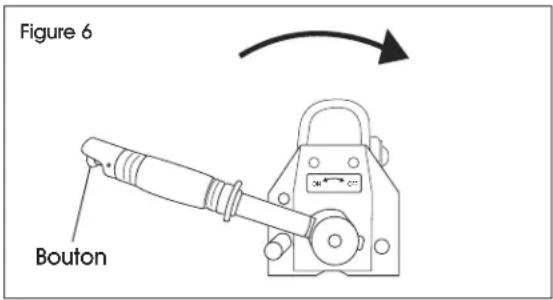

1. Appuyez sur le bouton situé sur le dessus de la poignée et tirez la poignée de la position « ON » à la position « OFF ». (Voir Figure 6)
2. Retirez l'aimant de levage de votre marchandise.

Figure 4 Poignée

Figure 5 Crochet de levage
