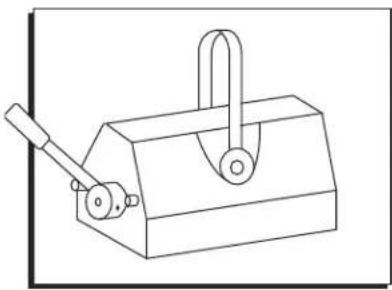

MANUAL DE USUARIO H-11640 Uline

Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9.

iADVERTENCIA! Lea el manual con atención antes de usar el producto. No rebase el peso indicado durante el uso.

• Asegúrese de que haya seleccionado el imán de carga correcto en función de la capacidad de elevación que necesita.

• Ambiente ideal para el uso de imanes de carga:

• Temperatura del aire ambiente no mayor que 80°C (176°F) – no no lo use en condiciones extremas.

• Sin vibración violenta – esto podría afectar el rendimiento del imán.
• Sin químicos agresivos presentes – esto podría corroer los imanes de carga.

- No jale de la palanca si no hay material de acero debajo del imán de carga.

- El imán de carga no debe levantar a más de 1.5 m (5') de alto. No levante artículos sobre personas o equipo.

• No mueva la pieza de trabajo hasta que esté elevada debidamente en el aire.
• Antes de cada uso, verifique las conexiones de la cadena de acero, eje, trinquete y broche. Si están dañados, repare antes de usarlo.
• Mantenga los imanes limpios, sin polvo ni desechos.
• Evite que se golpee al levantarlo y moverlo para evitar daños al imán de carga.
• Inspeccione los imanes de carga anualmente para asegurarse de que no necesiten mantenimiento ni reemplazo.
• Revise que la llave deslizante de la palanca esté bloqueada por el pasador de tope del elevador.
• Puede ser dañino para personas con marcapasos u otros implantes médicos.

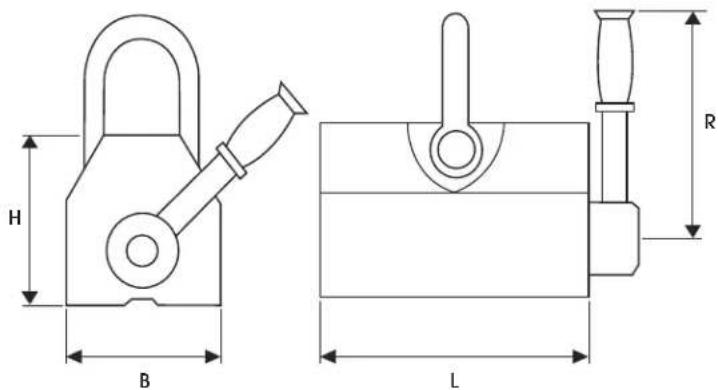

ESPECIFICACIONES

ESPECIFICACIONES

DEL PRODUCTO

H B L R

MODELO	CAPACIDAD DE ELEVACIÓN NOMINAL TAMAÑO DE FORMA						PRUEBA DE FUERZAMÁXIMA DE ARRANQUE	PESO
	PLACA DE ACERO ACERO REDONDO		L B	H	R
H-11640	299.4 kg (660 lbs.)	149.7 kg (330 lbs.)	16.5 cm(6.5")	9.9 cm(3.9")	9.9 cm(3.9")	22.4 cm(8.8")	1,050 kg (2,315 lbs.)	11.8 kg(26 lbs)
H-11641	598.7 kg (1320 lbs.)	299.4 kg (660 lbs.)	22.6 cm(8.9")	11.7 cm(4.6")	12.7 cm(5.0")	25.7 cm(10.1")	2,100 kg (4,630 lbs.)	24.5 kg(54 lbs)

CONTINUACIÓN DE ESPECIFICACIONES

LINEAMIENTOS DE CAPACIDAD

Grosor de la Placa de Acero Capacidad de Elevación
	mm pulgadas H-11640 H-11641
T1	≤ 80	≤ 3.15	100% 100%
T2 60	2.36
T3 55	2.16
T4 50	1.97
T5 45	1.77
T6 40	1.57
T7 35	1.38
T8 30	1.18
T9	25	0.98		90%
T10	20	0.79	90%	75%
T11	15	0.59	70%	60%
T12	10	0.39	50%	45%
T13	5	0.20	30%	25%

ENSAMBLE

ENSAMBLE DEL ASA

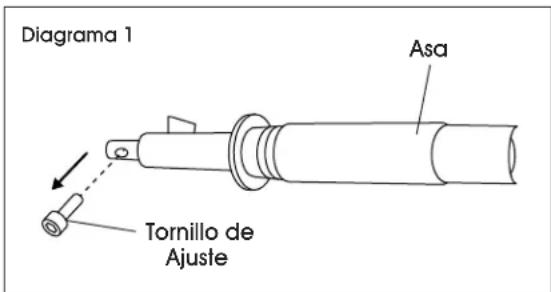

1. Retire el tornillo de ajuste del asa. (Vea Diagrama 1)

Diagrama 1 Asa Tornillo de Ajuste

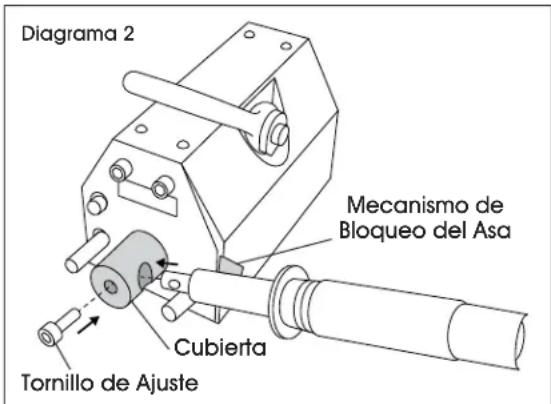

1. Inserte el asa en la cubierta y fijela con el tornillo que retiró antes. (Vea Diagrama 2)

NOTA: Asegúrese de que el mecanismo de bloqueo del asa esté orientado hacia adentro, hacia el imán.

Diagrama 2 Mecanismo de Bloqueo del Asa Cubierta Tornillo de Ajuste

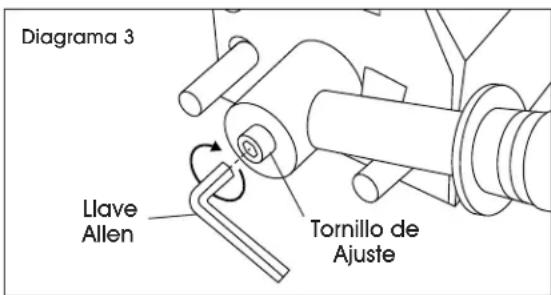

1. Apriete el tornillo de ajuste con la llave Allen incluida. (Vea Diagrama 3)

Diagrama 3 Llave Allen Tornillo de Ajuste

FUNCIONAMIENTO

NOTA: Los imanes de carga no necesitan suministro de energía exterior.

NOTA: Los imanes pueden sostener tanto placas planas como tubos redondos.

NOTA: Considere el centro de gravedad. El largo de la pieza de trabajo debe ser menor a 299.7 cm (118").

DURANTE EL LEVANTAMIENTO

1. Coloque el imán de carga en una superficie plana de su pieza de trabajo.

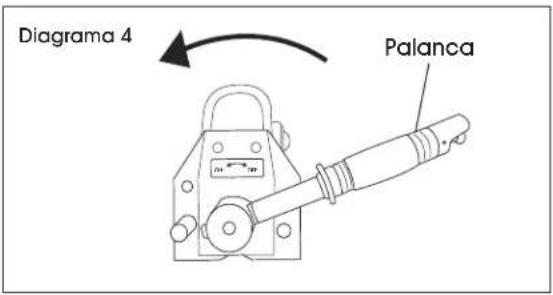

2. Mueva la palanca de "OFF" (apagado) a "ON" (encendido) y asegúrese de que quede en su lugar. (Vea Diagrama 4)

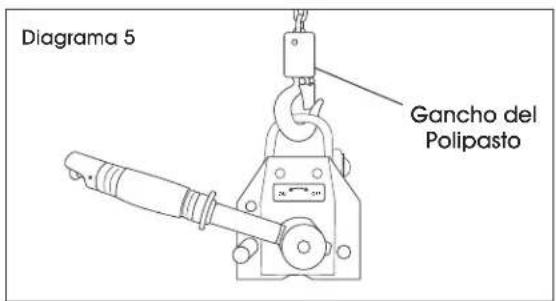

3. Fije el gancho de polipasto al anillo superior del imán de carga. (Vea Diagrama 5)

NOTA: Para tubos redondos, coloque el imán de carga contra la superficie de su pieza de trabajo redonda. La ranura en v en la parte inferior del imán será el punto de contacto principal. Los tubos redondos tienen capacidad de elevación reducida. Consulte la tabla de capacidad antes de utilizar.

DESPUÉS DEL LEVANTAMIENTO

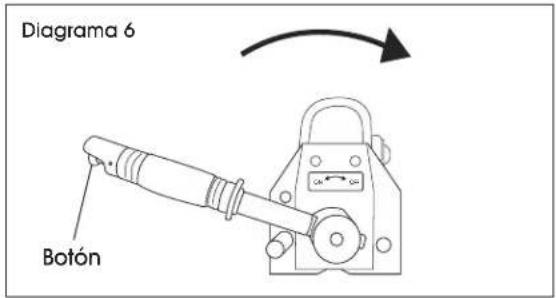

1. Presione el botón de la parte superior de la palanca y mueva de la posición "ON" a "OFF". (Vea Diagrama 6)
2. Retire el imán de carga de su pieza de trabajo.

Diagrama 4 Palanca

Diagrama 5 Gancho del Polipasto

Diagrama 6 Botón
