MANUAL DE USUARIO H-2780 Uline

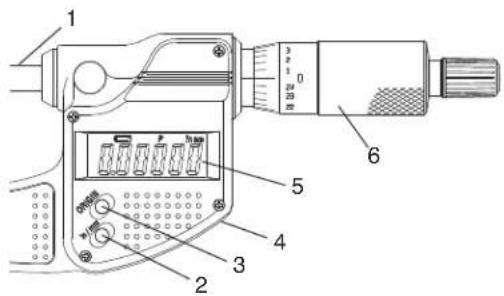

RESUMEN DE LOS CONTROLES

# DESCRIPCIÓN
1 Eje
2 Botón de Selección de Pulgadas/Milímetros
3 Botón Origin (Origen)
4	Cubierta del Compartimento de la Batería(en la parte posterior)
5 Pantalla LCD
6 Perilla

ESPECIFICACIONES

Rango de medición De 0 a 25 mm/De 0 a 1"
Resolución 0.001 mm/0.00005"
Error instrumental 20°C (68°F) +/- 2μm (Excluyendo el error de cuantificación)
Error de cuantificación Conteo +/- 1
Fuerza de Medición 5 a 10 N
Pantalla LCD (6 dígitos y un signo negativo)
Suministro de electricidad	Batería de óxido de plata (SR44)
Vida Útil de la Batería	Aprox. 2.4 años
Rango de temperatura de funcionamiento	5° a 40°C (41° a 104°F)
Rango de temperatura de almacenamiento	-10° a 60°C (14° a 140°F)
Accesorios estándar	Llave

SEGURIDAD

Para garantizar la seguridad del operario, utilice este instrumento de acuerdo con las directrices y especificaciones indicadas en estas instrucciones.

¡ADVERTENCIA! La batería de óxido de plata utilizada en este instrumento contiene una sustancia irritante. En caso de que este líquido entre en contacto con los ojos o la piel de forma accidental, lave la zona con agua inmediatamente y consulte con un médico. En caso de entrar en contacto con la boca, enjuague el interior de la boca inmediatamente con agua y consulte con un médico.

iADVERTENCIA! La punta del punto de contacto de este micrómetro es afilada. Manipúlela con cuidado de forma que no se rasguñe.

CONTINUACIÓN DE MEDIDAS DE SEGURIDAD

iIMPORTANTE! No desensamble la unidad. No modifique este instrumento. Podría dañar el instrumento.

• No utilice ni almacene el micrómetro en lugares donde haya cambios bruscos de temperatura. Antes de utilizarlo, estabilice el micrómetro térmicamente a temperatura ambiente.
• No guarde el micrómetro en un entorno húmedo o polvoso, ni lo utilice donde pudiese entrar en contacto con agua o aceite.
• Proteja el micrómetro de impactos repentinos, incluyendo caídas.
• Ponga siempre el micrómetro a cero antes de realizar una medición.
• Limpie el polvo, las astillas cortantes y la humedad del micrómetro antes y después de su uso.

• Para limpiar el micrómetro, utilice un paño suave humedecido con un detergente neutro diluido. No utilice solventes orgánicos (diluyentes, etc.). Podrían deformar o dañar el instrumento.

• No ejerza fuerza sobre la pantalla. Podría dañar el micrómetro.

• El eje ha sido diseñado de forma que no pueda sacarse de la funda interior. No lo mueva más allá del límite superior del rango de medición, ya que podría dañar el micrómetro.
• No utilice un bolígrafo de grabado eléctrico u otro dispositivo similar en el micrómetro. Podría dañar el micrómetro.
• No cargue o desensamble la batería. Si lo hace, podría ocasionar un cortocircuito.
• Si no va a utilizar el micrómetro durante más de tres meses, quite la batería. La batería podría tener fugas y dañar el micrómetro.
• La garantía no será aplicable si el producto falla o ha sido dañado por culpa de desgaste, incluido el drenaje de la batería.

CONFIGURACIÓN

INSTALAR LA BATERÍA

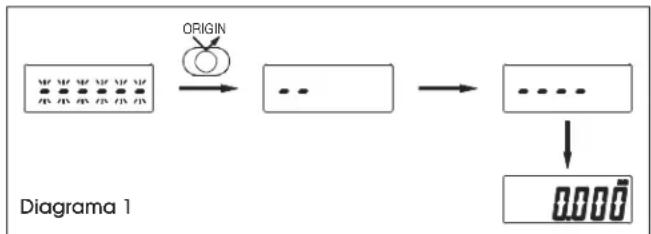

ilIMPORTANTE! Cuando haya instalado la batería, presione primero el botón ORIGIN (Origen) para poner el micrómetro a cero, pero no gire la perilla mientras se configuran los valores prestablecidos. (Vea Diagrama 1)

- Girar la perilla en este momento podría ocasionar un fallo en la configuración predeterminada de la unidad eléctrica. Esto no permitirá obtener un conteo correcto. Vuelva a colocar la batería si ha movido la perilla durante este tiempo.

- Si se quita y se vuelve a instalar la batería, se cancelará el origen (punto cero). Si esto ocurre, vuelva a fijar el origen de nuevo. (Consulte Poner el Micrómetro a Cero en la página 6)

• Utilice únicamente una celda SR44 de tipo botón de óxido de plata. La batería se utiliza únicamente para comprobar las funciones y el rendimiento del micrómetro. Por lo que podría no cumplir la vida útil de la batería especificada.
• Coloque cuidadosamente la cubierta de la batería de forma que la cubierta quede completamente acoplada en el orificio y cuidando de que el sello no se extienda más allá de la cubierta. A menos que la cubierta de la batería y el sello queden perfectamente montados, el micrómetro podría no mostrar el valor correcto.
• Cuando la pantalla muestre un aspecto anormal, como un error en la pantalla o un fallo en el conteo, deberá quitarse y volverse a instalar la batería.
• Siga las ordenanzas o normativas locales para el desecho de baterías.

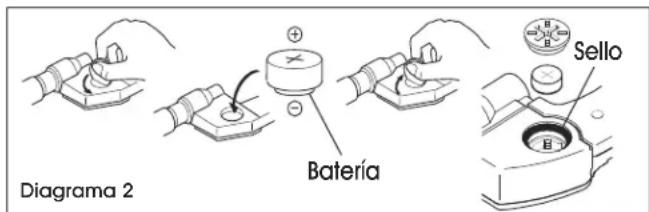

• Instale la batería que se suministra. (Vea Diagrama 2)

Diagrama 2 Batería Sello

FUNCIONAMIENTO

FUNCIÓN DE LOS BOTONES

Presione el botón ORIGIN para poner el micrómetro a cero.

¡PRECAUCIÓN! La pantalla LCD se apaga automáticamente si ha estado en reposo durante más de 20 minutos. Para encender la pantalla LCD, gire la perilla.

PONER EL MICRÓMETRO A CERO

iIMPORTANTE! Cuando haya instalado la batería, presione primero el botón ORIGIN, pero no gire la perilla mientras se configuran los valores prestablecidos. (Vea Diagrama 1) Girar la perilla en este momento podría ocasionar un fallo en la configuración predeterminada. Vuelva a colocar la batería si ha movido la perilla durante este tiempo.

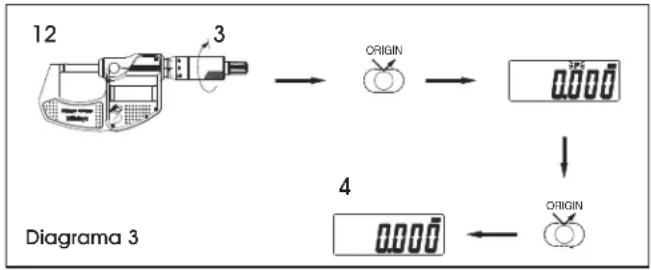

• Antes de realizar una medición, compruebe el origen (punto cero) de acuerdo con el Diagrama 3.
• Elimine cualquier resto de polvo/grasa de las superficies de medición antes de poner el micrómetro a cero.
• Se recomienda sostener el micrómetro en la misma posición y en las mismas condiciones tanto para ponerlo a cero como para llevar a cabo la medición en sí.

Siga el procedimiento que se indica a continuación para poner el micrómetro a cero: (Vea Diagrama 3)

1. Gire la perilla para que el eje entre en contacto lentamente con el yunque. Aplique la fuerza de medición indicada utilizando el trinquete/la perilla que se acciona mediante fricción.
2. Presione el botón ORIGIN.
3. Si se muestra 0.000 y parpadea la letra "P," presione el botón ORIGIN de nuevo. El valor mostrado en la pantalla no cambiará mientras parpadee la letra "P."
4. La letra "P" desaparecerá, indicando que el micrómetro se ha puesto a cero.

¡IPRECAUCIÓN! Si se presiona el botón ORIGIN accidentalmente durante el proceso de medición, presione el botón ZERO/ABS (Cero/ABS) para restablecer la función. Ponga el micrómetro de nuevo a cero si la función de medición todavía no se ha restablecido.

SOLUCIÓN DE PROBLEMAS

MENSAJE DE ERROR PROBLEMA DE FUNCIONAMIENTO RECOMENDACIONES
	La batería está agotada. Reemplace la batería.
Err-oS	El error indica que se ha producido un error en el conteo debido a ruido o a que el eje se mueve demasiado deprisa.	Reinicie la batería y ponga el micrómetro a cero.
Err-S	El error indica que se ha producido un error en el conteo debido un error en la unidad electrónica durante la configuración inicial del micrómetro.	Reinicie la batería y ponga el micrómetro a cero.

Si el problema persiste, o si la sección de solución de problemas no resuelve su problema, llame a la línea de Servicio a Clientes de Uline al 800-295-5510.
