MANUAL DE USUARIO H-11721 Uline

Para Español, vea páginas 5-8.

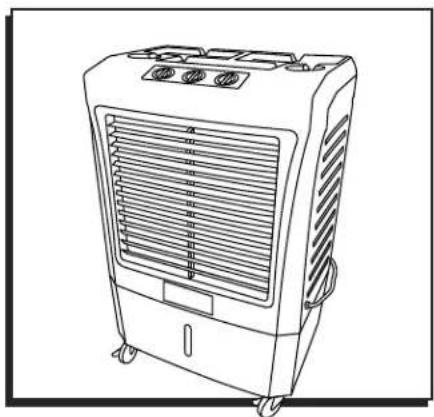

ENFRIADOR EVAPORATIVO ECONÓMICO

HERRAMIENTA NECESARIA

Desarmador de Cruz

800-295-5510

uline.mx

1 Adaptador de Manguera

16 Tornillos2 Ruedas Giratorias2 Ruedas

SEGURIDAD

• Lea y siga todas las instrucciones, precauciones y advertencias. No hacerlo podría resultar en lesiones serias, muerte o daños a la propiedad.
• La unidad debe estar en la posición "OFF" (Apagado) y desconectarse del receptáculo de alimentación antes de llevar a cabo cualquier mantenimiento o antes de remover los paneles de acceso.
• Asegúrese de que la fuente de alimentación eléctrica cumpla con los códigos locales y requisitos del enfriador evaporativo.
• No toque los componentes eléctricos conectados.

• Asegúrese de que los cables eléctricos no toquen bordes filosos, superficies calientes o químicos. Reemplace las partes dañadas de inmediato.

• Nunca deje la unidad desatendida.

• El llenado continuo no se debe utilizar en interiores ni dejar desatendido.
• Después de desempacar, inspeccione con cuidado en busca de cualquier daño que haya ocurrido durante el tránsito.
• Inspeccione en busca de partes sueltas, perdidas o dañadas.
• Las ruedas y la tornillería se ubican en un compartimento en el lado inferior del entriador.
• Comuníquese de inmediato a Servicio a Clientes de Uline al 800-295-5510 para solicitar partes de repuesto si algo falta.

INSTALACIÓN

INSTALACIÓN DE LAS RUEDAS

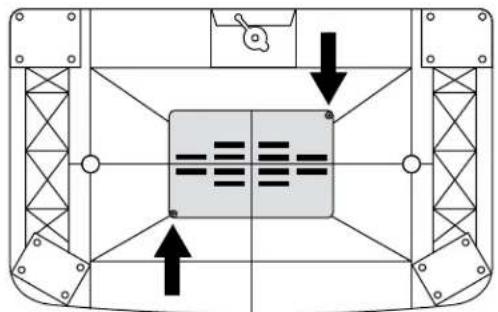

1. Coloque la unidad boca abajo. Retire los tornillos y el panel en la parte inferior de la unidad con un desarmador de cruz. (Vea Diagrama 1)

Diagrama 1

1. Retire todas las partes (ruedas, adaptador de manguera, tornillería) del compartimento. Reemplace la cubierta del compartimento al terminar.

2. Instale las ruedas utilizando el desarmador de cruz y cuatro tornillos por rueda. (Vea Diagrama 2)

NOTA: Asegúrese de instalar las ruedas con seguro en la parte frontal de la unidad.

NOTA: La unidad debe estar en una posición vertical y nivelada antes de llenarla.

LLENADO CON MANGUERA

NOTA: No utilice el adaptador de manguera en interiores.

1. Conecte el adaptador de manguera al ojal de plástico en el lado izquierdo inferior de la unidad. Gire el adaptador de manguera para asegurarla. (Vea Diagrama 3)

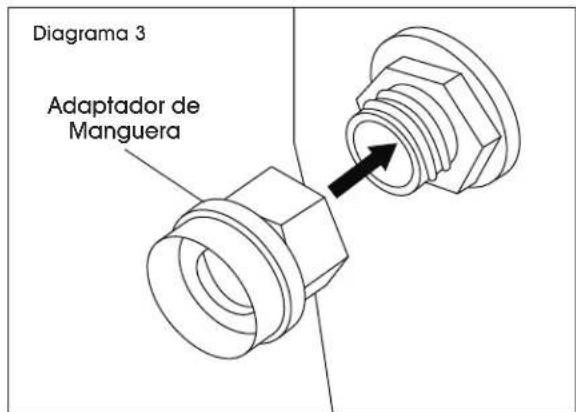

Diagrama 3 Adaptador de Manguera

1. Conecte una manguera de jardín estándar al adaptador de manguera.
2. Encienda el agua en bajo para llenar el tanque. Una vez que el tanque esté 1/4 lleno, el flotador detendrá el flujo de agua.

LLENADO MANUAL

1. Presione el centro de la puerta del tanque para abrirla. (Vea Diagrama 4)

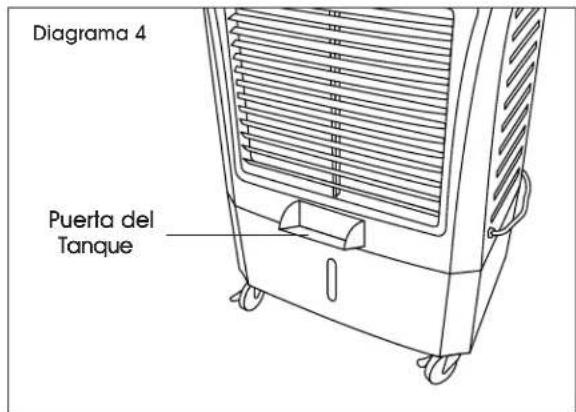

Diagrama 4 Puerta del Tanque

1. Llene el tanque con hasta 10 galones de agua. Repita el paso para cerrar la puerta.

FUNCIONAMIENTO

ENCENDER LA BOMBA Y VENTILADOR

NOTA: Asegúrese de que el tanque esté lleno antes de encender.

NOTA: Asegúrese de que los frenos de las ruedas estén activados.

1. Gire el interruptor de la bomba en la posición "ON" (Encendido). El agua empezará a fluir a las almohadillas de los soportes.

2. Gire el interruptor del ventilador a la velocidad deseada.

MANTENIMIENTO

LIMPIEZA

El panel y almohadillas removibles se pueden rociar con agua para remover la acumulación. Se puede utilizar también un cepillo de cerdas suaves.

NOTA: Nunca rocíe las almohadillas con agua mientras el enfriador esté en funcionamiento. Esto podría dañar el motor o anular la garantía.

NOTA: Se recomienda vinagre para la limpieza y se puede cambiar periódicamente durante el uso normal.

REMOVER EL PANEL POSTERIOR

1. Desconecte la unidad de la corriente eléctrica. Retire dos tornillos de cruz del lado posterior superior del enfriador. (Vea Diagrama 5)

2. Jale el panel hacia abajo y la parte inferior hacia afuera para removerlo. (Vea Diagrama 5)

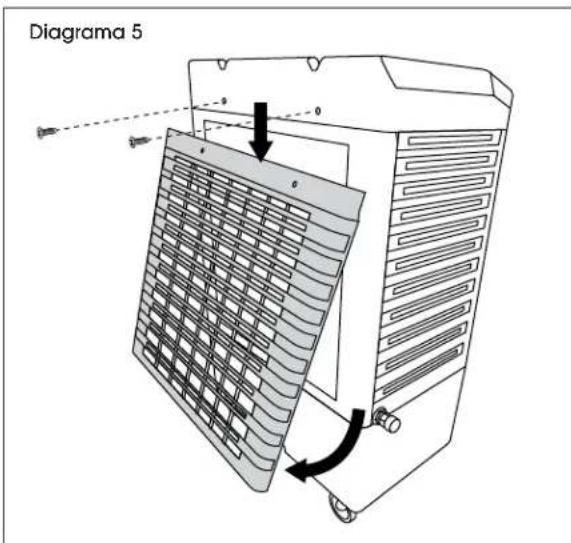

Diagrama 5

REMOVER SOPORTES RÍGIDOS

Una vez que el panel posterior se remueva, las almohadillas de los soportes serán accesibles.

NOTA: Algunas almohadillas podrían estar fijadas en su lugar con pasadores. Remuévalos para liberar las almohadillas.

ALMACENAMIENTO

Asegúrese de que las almohadillas estén secas haciendo funcionar el ventilador durante por lo menos 30 minutos.

iIMPORTANTE! Siempre drene los tanques y seque con una toalla antes de almacenarlo.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	RECOMENDACIONES
El enfriador no se enciende. Asegúrese de que la unidad está enchufada y encendida.El cortacircuitos del receptáculo podría necesitar reiniciarse.Reinicie el enchufe GFCI si aplica.Asegúrese de que el temporizador esté apagado.La unidad podría necesitar un reemplazo del interruptor de encendido/apagado.
El ventilador no funciona. Asegúrese de que el ventilador esté encendido.Asegúrese de que las aspas no estén obstruidas.Reemplace el motor/interruptor del ventilador.
El ventilador funciona lentamente. El condensador podría necesitar reemplazarse.
El enfriador no bombea. Asegúrese de que el interruptor de la bomba esté "ON" (Encendido).Añada agua si el nivel de agua está bajo.Asegúrese de que las mangueras estén conectadas y libres de desechos.Reemplace la bomba.Reemplace el interruptor de la bomba.
El oscilador no funciona. Asegúrese de que el interruptor del oscilador esté "ON" (Encendido).Asegúrese de que la unión esté conectada.Reemplace el interruptor de oscilación.Reemplace el motor de oscilación.
Hay fuga de agua. Asegúrese de que el tapón del desagüe encaje en su lugar de manera segura.Asegúrese de que el enfriador esté nivelado.Inspeccione el tanque en busca de grietas.Verifique las almohadillas de los soportes en busca de agua que corra fuera de la unidad.Verifique las conexiones de mangueras en busca de fugas.Verifique los espaciadores en busca de acumulación. Esto podría ocasionar un derrame a la corriente de aire.
Nivel del agua bajo o alto. Ajuste la fuerca de la válvula del flotador.Reemplace la válvula del flotador.

ULINE H-11188, H-11721

1 800 295-5510

uline.ca
