H-11641 - Aimant de levage Uline - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Nom du produit	Uline H-11641
Type de produit	Non catégorisé
Utilisation	Conçu pour des applications industrielles et commerciales.
Maintenance	Vérifier régulièrement l'état général et nettoyer selon les besoins.
Sécurité	Utiliser des équipements de protection individuelle lors de l'utilisation.
Informations générales	Consulter le manuel d'utilisation pour des instructions détaillées.

FOIRE AUX QUESTIONS - H-11641 Uline

Quels sont les matériaux utilisés pour le produit Uline H-11641 ?

Le produit Uline H-11641 est fabriqué à partir de matériaux de haute qualité, mais pour des détails spécifiques sur les matériaux, veuillez consulter l'étiquette du produit ou la documentation fournie.

Comment puis-je nettoyer le produit Uline H-11641 ?

Pour nettoyer le produit Uline H-11641, utilisez un chiffon doux et humide. Évitez les produits abrasifs qui pourraient endommager la surface.

Le produit Uline H-11641 est-il résistant à l'eau ?

Le produit Uline H-11641 n'est pas conçu pour être étanche. Il est recommandé de le protéger de l'humidité excessive.

Où puis-je trouver des instructions d'utilisation pour le produit Uline H-11641 ?

Les instructions d'utilisation peuvent être trouvées dans le manuel fourni avec le produit ou sur le site web d'Uline.

Y a-t-il une garantie pour le produit Uline H-11641 ?

Oui, Uline offre une garantie sur le produit H-11641. Veuillez consulter la politique de garantie sur le site d'Uline ou dans la documentation incluse avec le produit.

Que faire si le produit Uline H-11641 arrive endommagé ?

Si le produit Uline H-11641 arrive endommagé, veuillez contacter le service client d'Uline dans les 30 jours suivant la réception pour obtenir un remplacement ou un remboursement.

Le produit Uline H-11641 est-il recyclable ?

Pour savoir si le produit Uline H-11641 est recyclable, veuillez consulter les informations sur l'emballage ou contacter Uline pour des détails spécifiques sur le recyclage.

Comment puis-je retourner le produit Uline H-11641 ?

Pour retourner le produit Uline H-11641, veuillez suivre la procédure de retour indiquée sur le site web d'Uline ou contacter leur service client pour obtenir de l'aide.

MODE D'EMPLOI H-11641 Uline

AVERTISSEMENT! Lisez attentivement le manuel avant l'utilisation. Ne dépassez pas le poids nominal lors de l'utilisation.

• Sélectionnez le bon aimant de levage en fonction de la capacité de levage dont vous avez besoin.

• Environnement idéal pour l'utilisation d'aimants de levage :

• La température ambiante ne doit pas dépasser 80°C (176 °F) – Ne pas utiliser dans des conditions extrêmes.

• Pas de fortes vibrations – Cela pourrait avoir un impact sur la performance de l'aimant.

• Pas de produits chimiques agressifs – Cela pourrait corroder les aimants de levage.

• Ne tirez pas la poignée si aucun matériau en acier ne se trouve sous l'aimant de levage.

• L'aimant de levage ne doit pas dépasser une hauteur de 1.5 m (5 pi). Ne soulevez pas d'objets au-dessus de personnes ou de matériel.

• Ne déplacez pas la marchandise avant de l'avoir correctement soulevée en l'air.

• Avant chaque utilisation, vérifiez les connexions du fil d'acier, de l'arbre, des cliquets et du fermoir. Si l'aimant est endommagé, il faut le réparer avant de l'utiliser.
• Maintenez les aimants propres, sans poussière ni débris.
• Évitez de buter l'aimant pendant le levage et le déplacement pour éviter de l'endommager.
• Inspectez les aimants de levage tous les ans pour vous assurer qu'ils n'ont pas besoin d'être entretenus ou remplacés.
• Assurez-vous que la clé de la poignée est bloquée par la goupille d'arrêt d'élévateur.
• L'aimant peut être nocif pour les personnes qui portent un stimulateur cardiaque ou d'autres prothèses médicales.

CARACTÉRISTIQUES

Épaisseur de la plaque d'acier Capacité de levage
	mm po	H-11640 H-11641
T1	≤ 80	≤ 3,15	100 % 100 %
T2 60	2,36
T3 55	2,16
T4 50	1,97
T5 45	1,77
T6 40	1,57
T7 35	1,38
T8 30	1,18
T9	25	0,98		90 %
T10	20	0,79	90 %	75 %
T11	15	0,59	70 %	60 %
T12	10	0,39	50 %	45 %
T13	5	0,20	30 %	25 %

ASSEMBLAGE

MONTAGE DE LA POIGNÉE

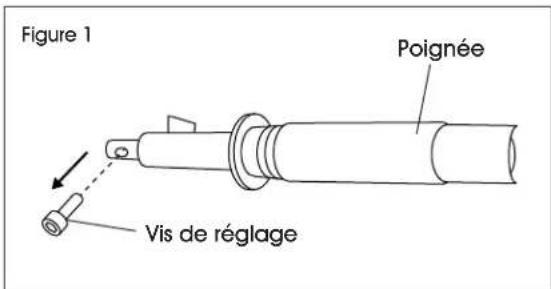

1. Retirez la vis de réglage de la poignée. (Voir Figure 1)

Figure 1 Poignée Vis de réglage

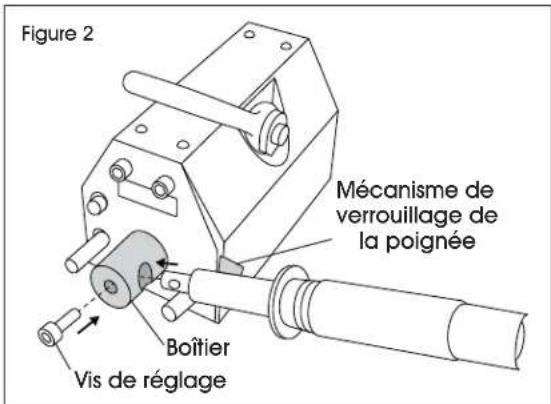

1. Insérez la poignée dans le boîtier et fixez-la avec la vis de réglage retirée précédemment. (Voir Figure 2)

REMARQUE : Assurez-vous que le mécanisme de verrouillage de la poignée est orienté vers l'intérieur, en direction de l'aimant.

Figure 2 Mécanisme de verrouillage de la poignée Boîtier Vis de réglage

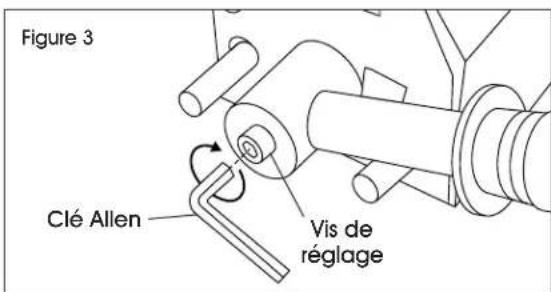

1. Serrez la vis de réglage à l'aide de la clé Allen incluse. (Voir Figure 3)

Figure 3 Clé Allen Vis de réglage

FONCTIONNEMENT

REMARQUE : Les aimants de levage ne nécessitent pas d'alimentation électrique extérieure.

REMARQUE : Les aimants peuvent maintenir des plaques plates et des tuyaux ronds.

REMARQUE : Prenez en compte le centre de gravité. La longueur de la marchandise doit être inférieure à 118 po.

PENDANT LE LEVAGE

1. Placez l'aimant de levage sur la surface plane de la marchandise.

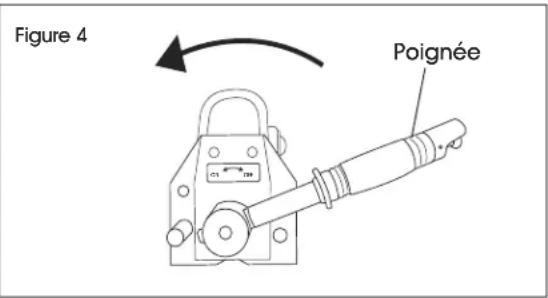

2. Tirez la poignée de la position « OFF » (arrêt) à la position « ON » (marche) et assurez-vous qu'elle s'enclenche. (Voir Figure 4)

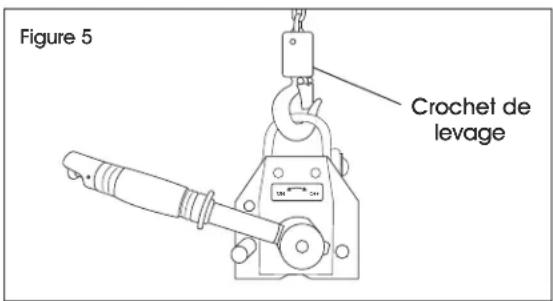

3. Fixez le crochet de levage à l'anneau supérieur de l'aimant de levage. (Voir Figure 5)

REMARQUE : Pour les tuyaux ronds, placez l'aimant de levage contre la surface de votre marchandise ronde. La rainure en V au bas de l'aimant est le point de contact principal. Les tuyaux ronds ont une capacité de levage réduite. Consultez les normes de capacité avant d'utiliser l'aimant.

APRÈS LE LEVAGE

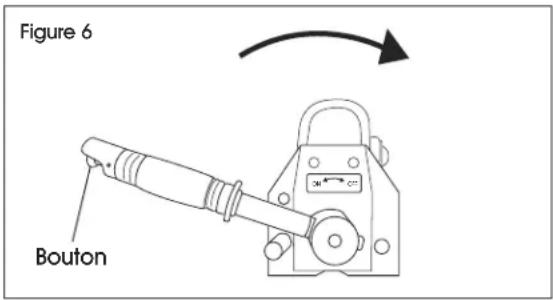

1. Appuyez sur le bouton situé sur le dessus de la poignée et tirez la poignée de la position « ON » à la position « OFF ». (Voir Figure 6)
2. Retirez l'aimant de levage de votre marchandise.

Figure 4 Poignée

Figure 5 Crochet de levage
