Type de produit	Compresseur d'air stationnaire à deux étages
Marque	Campbell Hausfeld
Modèle	CE8001
Puissance moteur	10 HP
Capacité du réservoir	454,2 litres
Pression maximale	1207 kPa
Pression de coupure	1207 kPa
Pression de démarrage	621 kPa
Alimentation électrique	Triphasé, 208-230/460 V (câblé en usine pour 230 V)
Intensité nominale	27 A (208 V), 24,4 A (230 V), 12,2 A (460 V)
Régime pompe	700 tr/min
Sortie du réservoir	2,54 cm (1 pouce) NPT femelle
Largeur totale	180,34 cm
Hauteur totale	134,62 cm
Profondeur totale	60,96 cm
Largeur de boulonnage	172,72 cm
Profondeur de boulonnage	45,72 cm
Hauteur de sortie réservoir au sol	42,23 cm
Entretien courant	Vidanger le réservoir quotidiennement, nettoyer le filtre à air toutes les 50 heures
Dispositifs de sécurité	Soupape de sécurité, protection thermique du moteur
Assistance technique	Appelez le 1-888-895-4549 ou consultez www.campbellhausfeld.com

FOIRE AUX QUESTIONS - CE8001 Campbell Hausfeld

Quelle est la pression maximale du compresseur CE8001 ?

La pression maximale est de 1207 kPa (175 psi).

Comment régler le pressostat ?

Le pressostat est préréglé en usine. Consultez le manuel pour les instructions de réglage. Ne pas dépasser la pression maximale.

Quel type d'huile utiliser pour la pompe ?

Utilisez une huile pour compresseur non détergente de qualité SAE 30 ou 40. Vérifiez le niveau régulièrement.

Comment vidanger le réservoir ?

Ouvrez le robinet de vidange sous le réservoir lorsque la pression est inférieure à 138 kPa (20 psi). Vidangez quotidiennement.

Pourquoi le compresseur ne démarre-t-il pas ?

Vérifiez l'alimentation électrique, le disjoncteur, le pressostat et le niveau d'huile. Si le moteur chauffe, attendez son refroidissement.

Quelle est la garantie du compresseur ?

Contactez le service client au 1-888-895-4549 pour les détails de la garantie. En général, elle couvre les défauts de fabrication.

Puis-je utiliser une rallonge électrique ?

Pour un compresseur triphasé, une rallonge n'est pas recommandée. Utilisez un câble de section suffisante et de longueur limitée.

Comment nettoyer le filtre à air ?

Retirez le filtre et nettoyez-le avec de l'eau savonneuse. Laissez sécher complètement avant de le remettre en place.

Quel est le niveau sonore du compresseur ?

Le niveau sonore n'est pas spécifié, mais un compresseur de cette puissance peut atteindre environ 80-90 dB. Portez une protection auditive.

Où trouver des pièces détachées ?

Rendez-vous sur www.campbellhausfeld.com ou appelez le 1-888-895-4549. Ayez le numéro de modèle et de série.

MODE D'EMPLOI CE8001 Campbell Hausfeld

Compresseur d'air stationnaire à deux étages

Model CE8001
Moteur HP	Capacité réservoir	Sortie du réservoir	Pression Max. Pompe RPM Volts Phase				Appel d'ampérage	Coup de pied en pression	Expulser la pression
10	454,2 Litres	2,54 cm (1 inch) (F) NPT	1207 kPa	700	208-230/460*	3	27-24.4/12.2	621 kPA	1207 kPa

Le modèle est câblé en usine pour 230V

Model TX2113
Moteur HP	Capacité réservoir	Sortie du réservoir	Pression Max. Pompe RPM Volts Phase				Appel d'ampérage	Coup de pied en pression	Expulser la pression
10	454,2 Litres	2,54 cm (1 inch) (F) NPT	1207 kPa	700	208-230/460*	3	27-24.4/12.2	621 kPA	1207 kPa

Le modèle est câblé en usine pour 230V

Pour obtenir des informations sur les pièces, les produits et les services, visitez www.campbellhausfeld.com ou appelez 888-895-4549.

Campbell Hausfeld MAT Industries, LLC. Long Grove, IL 60047

Modèle #: ____

Feuilleton#:

Date d'achat: ____

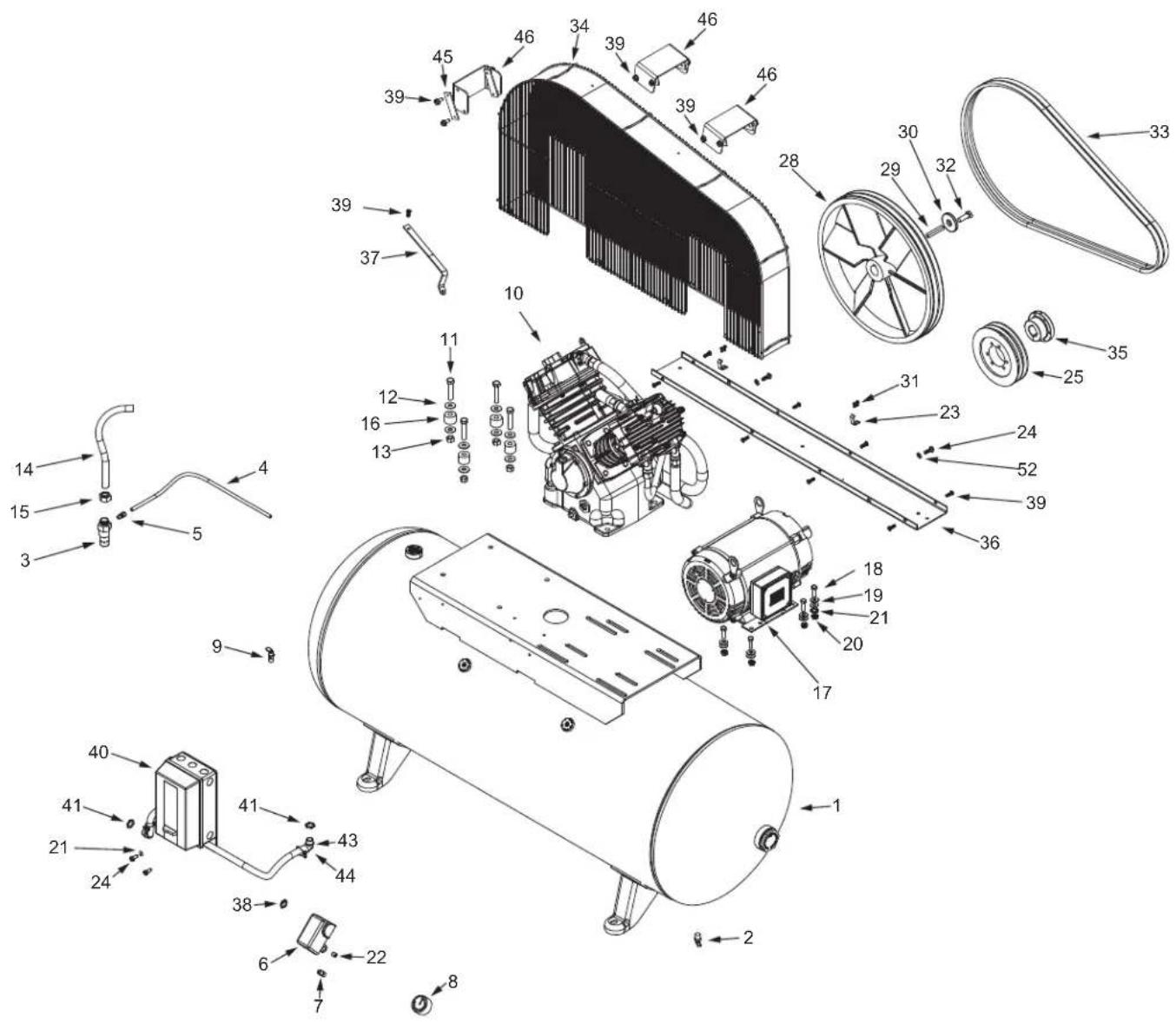

Pour pièces de rechange ou assistance technique, appeler 1-888-895-4549

S'il vous plaît fournir l'information suivante :

• Numéro de Modèle
• Numéro de série (si présent)
• Description et numéro de la pièce

A Largeur totale 180,34 cm B Largeur de boulonnage 172,72 cm C Hauteur totale 134,62 cm D Sortie du réservoir à la terre 42,23 cm

E △ Profondeur de boulonnage 45,72 cm

F △ Profondeur totale 60,96 cm

△ Pas indiquée
