Caractéristiques techniques	Robinet monocommande, finition chromée, hauteur de bec : 15 cm, portée du bec : 20 cm, cartouche en céramique.
Utilisation	Conçu pour un usage domestique, idéal pour les éviers de cuisine et de salle de bain.
Maintenance et réparation	Facile à démonter pour le nettoyage, les pièces de rechange sont disponibles, entretien recommandé tous les 6 mois.
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 5 ans, installation facile avec un système de fixation rapide, compatible avec les systèmes de plomberie standards.

FOIRE AUX QUESTIONS - Finesse K-7422 KOHLER

Comment installer le robinet KOHLER Finesse K-7422 ?

Pour installer le robinet KOHLER Finesse K-7422, suivez les instructions fournies dans le manuel d'installation. Assurez-vous d'avoir tous les outils nécessaires et de couper l'eau avant de commencer l'installation.

Comment régler la température de l'eau sur le robinet KOHLER Finesse K-7422 ?

Pour régler la température de l'eau, tournez le levier du robinet vers la gauche pour l'eau chaude et vers la droite pour l'eau froide. Ajustez selon vos préférences.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les joints et les raccords pour vous assurer qu'ils sont bien serrés. Si le problème persiste, il peut être nécessaire de remplacer les joints d'étanchéité ou de contacter un professionnel.

Quelle est la garantie offerte avec le robinet KOHLER Finesse K-7422 ?

Le robinet KOHLER Finesse K-7422 est généralement couvert par une garantie limitée de 1 an. Consultez la documentation fournie avec le produit pour plus de détails.

Comment nettoyer le robinet KOHLER Finesse K-7422 ?

Pour nettoyer le robinet, utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la finition.

Le robinet KOHLER Finesse K-7422 est-il compatible avec les systèmes d'eau chaude instantanée ?

Oui, le robinet KOHLER Finesse K-7422 est compatible avec les systèmes d'eau chaude instantanée. Assurez-vous que les connexions sont correctement installées.

Où trouver des pièces de rechange pour le robinet KOHLER Finesse K-7422 ?

Les pièces de rechange peuvent être commandées directement sur le site de KOHLER ou auprès de revendeurs autorisés.

Quelle est la pression d'eau recommandée pour le robinet KOHLER Finesse K-7422 ?

La pression d'eau recommandée pour le robinet KOHLER Finesse K-7422 est généralement entre 1,7 et 5,5 bars. Vérifiez les spécifications pour plus de détails.

Comment puis-je obtenir de l'aide supplémentaire pour mon robinet KOHLER Finesse K-7422 ?

Pour obtenir de l'aide supplémentaire, vous pouvez contacter le service client de KOHLER ou consulter leur site web pour des ressources et des guides d'assistance.

MODE D'EMPLOI Finesse K-7422 KOHLER

Français, page "Français-1"

Ruban d'ØtanchØitØ pour filets

Cl∅ molette

Mastic de canalisation

Pinces

Merci d'avoir choisi la Société KOHLER

Nous apprécions votre engagement envers la qualité KOHLER. S'il vous plaît, prenez quelques minutes et lisez attentivement ce guide avant de commencer votre installation. N'hésitez pas à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse Internet sont au verso. Merci encore d'avoir choisi un produit KOHLER.

Avant de Commencer

□ Respecter tous les codes de plomberie et de construction locaux.
□ Couper l'arrivée d'eau principale.
□ Vérifier avec soin si l'évacuation ou les tubes d'arrivée d'eau sont endommagés.
□ Pour les nouvelles poses, monter le robinet et l'évacuation du lavabo avant de l'installer.
☐ KOHLER Co. se réserve le droit d'apporter sans préavis toutes modifications sur le design des robinets, comme spécifié dans le tarif.

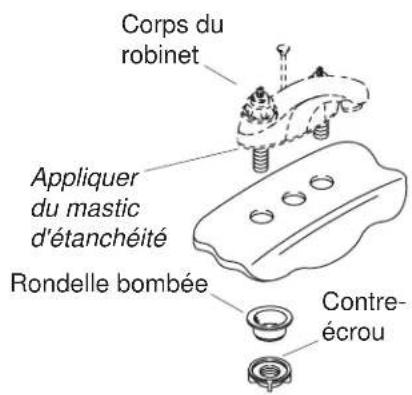

Corps du robinet Appliquer du mastic d'étanchéité Rondelle bombée Contre-écrou

1. Installation du robinet

□ Nettoyer le lavabo.
□ Appliquer du mastic d'étanchéité sur le dessous du rebord de l'applique selon la notice du fabricant du mastic.
□ Positionner l'anneau de mastic sur le robinet avec le côté mastic à l'opposé du corps de robinet.
□ Mettre le robinet en place en faisant passer ses tubes par les orifices du lavabo.
□ Vérifier l'alignement du robinet et serrer soigneusement les écrous jusqu'au blocage. Ne pas serrer à la clé.
□ Essuyer tout excédent de mastic.

2. Choisir le type d'évacuation

□ Consulter les illustrations ci-dessus pour déterminer le style de drain reçu avec votre lavabo.
□ Veuillez s'il vous plaît suivre les instructions relatives à votre style de drain.

Joint d'Étanchéité Bouchon Lavabo Vis Clip à Ressort Écrou Écrou Raccord Tige Joint d'Étanchéité Bride Appliquer du Mastic de Plomberie. Appliquer 3 couches de ruban d'échantéité sur 2/3 de la base. Joint d'Étanchéité Rondelle Rondelle du Corps Corps du Drain

3. Installation du drain - Style A

□ Retirer la pellicule protectrice de la bride.
□ Couvrir les deux tiers des tiges filetées de la bride avec trois couches de ruban d'échantéité.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Ajuster la bride dans l'orifice du tuyau du drain.
□ Assembler la bague d'étanchéité (côté biseauté vers le haut) et la rondelle sur la bride et visser partiellement l'écrou sur la bride. Ne pas serrer l'écrou pour le moment.
□ Installer et la rondelle du corps et le corps du drain de manière à ce que l'orifice de joint fasse face au tuyau et serrer fermement l'écrou. Travailler soigneusement pour éviter les rayures de la finition.
□ Enlever tout excédent de mastic d'étanchéité.
□ Introduir le bouchon dans la bride.
□ Introduir le joint d'étanchéité dans son orifice sur le corps.

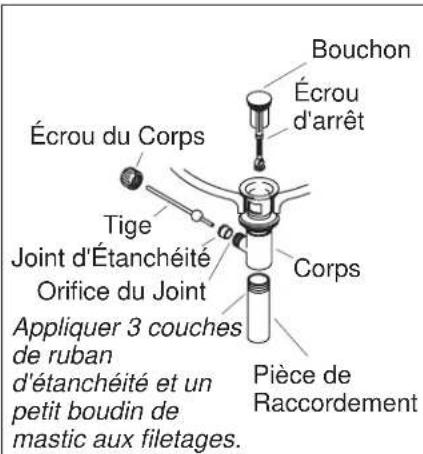

Bouchon Écrou d'arrêt Écrou du Corps Tige Joint d'Étanchéité Orifice du Joint Appliquer 3 couches de ruban d'étanchéité et un petit boudin de mastic aux filetages. Corps Pièce de Raccordement

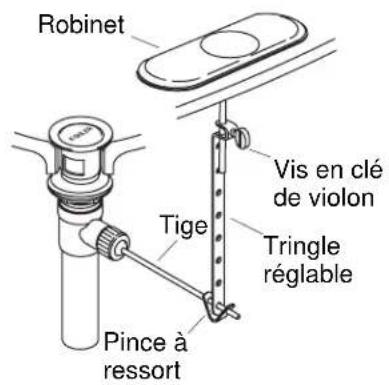

Robinet Vis en clé de violon Tige Tringle réglable Pince à ressort

4. Installation complète du drain - Style A

Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice du joint du corps et sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice dans le bouchon. Fixer avec l'écrou du corps.
Retirer et ajuster le bouchon pour qu'il puisse s'élever à peu près de 3/8" (1 cm) en position d'ouverture. Pour ajuster, dévisser l'écrou du bouchon et raccourcir ou rallonger au besoin. Serrer l'écrou du bouchon.
□ Appliquer trois couches de ruban d'échantéité pour tige filetées et de la pâte à joint sur le filetage de la pièce de raccordement.
□ Visser le tuyau dans la bride et fixer en serrant à la main.
□ Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige.
□ Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige.
□ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord.
□ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende au dessus de l'orifice de la tige de levage.

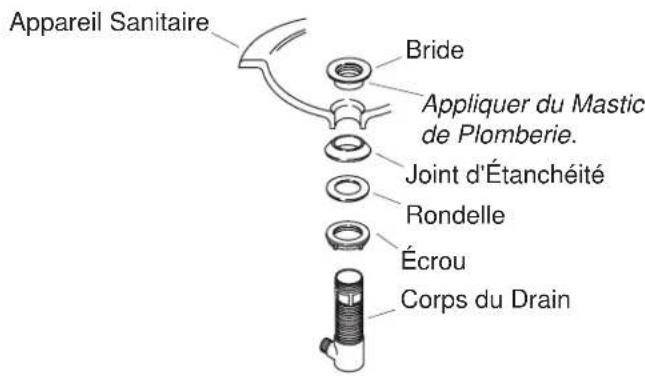

Appareil Sanitaire Bride Appliquer du Mastic de Plomberie. Joint d'Étanchéité Rondelle Écrou Corps du Drain

5. Installation du drain - Style B

□ Retirer la pellicule protectrice de la bride.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) sur le corps.
□ Introduire le corps du drain dans l'appareil, insérer le corps du drain dans l'orifice du drain.
□ Du dessus de l'appareil, serrer délicatement à la main la bride sur le corps du drain.
S'assurer que l'orifice d'étanchéité du corps du drain fasse face à l'appareil et serrer délicatement l'écrou.
□ Enlever tout excédent de mastic d'étanchéité.

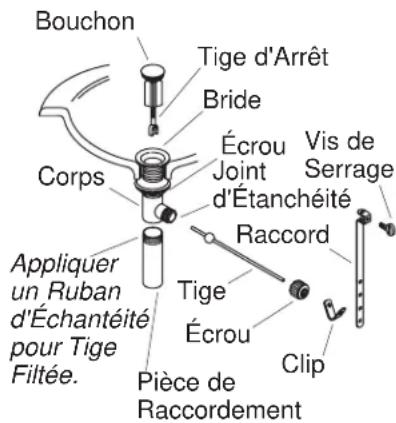

Bouchon Tige d'Arrêt Bride Écrou Joint d'Étanchéité Vis de Serrage Corps Appliquer un Ruban d'Échantéité pour Tige Filtée. Raccord Tige Écrou Clip Pièce de Raccordement

6. Installation complète du drain - Style B

□ Introduir le joint d'étanchéité dans l'orifice d'étanchéité sur le corps.
□ Introduir le bouchon dans la bride.
Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice d'étanchéité du corps sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice du bouchon. Serrer à la main l'écrou du corps.
Retirer et ajuster le bouchon selon le besoin pour qu'il s'élève à peu près de 3/8" (1 cm) en position d'ouverture. Pour ajuster, pivoter la tige filetée selon le besoin. Serrer l'écrou de bouchon.
□ Appliquer du ruban d'étanchéité au filetage de l'about et visser celui-ci au corps. Serrer fermement l'about.
☐ Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige. Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige.
□ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord.
☐ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2" (1.3 cm) au dessus de l'orifice de la tige de levage.

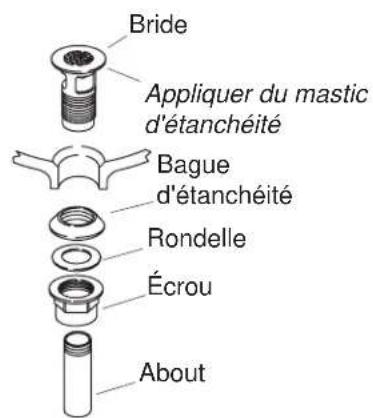

Bride Appliquer du mastic d'étanchéité Bague d'étanchéité Rondelle Écrou About

7. Installation de la Grille du drain

□ Appliquer un anneau de mastic d'étanchéité ou d'un produit semblable sur le dessous de la bride selon la notice du fabricant du mastic.
□ Ajuster la bride dans l'orifice de vidage du lavabo.
□ Assembler la bague d'étanchéité (côté conique vers le haut) et la rondelle sur la bride puis visser l'écrou sur la bride. Serrer l'écrou à fond à la main.
□ Enlever tout excédent de mastic.
□ Appliquer trois couches de ruban d'étanchéité pour filets et un petit cordon de pâte à joint sur les filets de l'about.
□ Visser le tuyau dans la bride et fixer en serrant fermement.

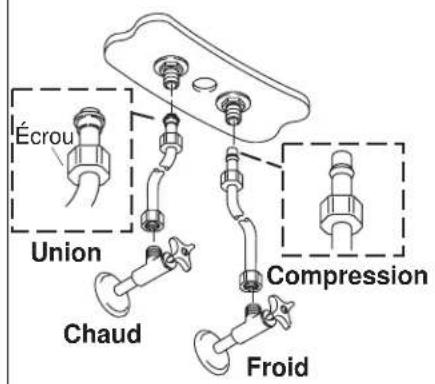

Écrou Union Chaud Compression Froid

Bec Brise-jet

8. Raccord d'arrivée d'eau

Si le lavabo n'est pas monté, le monter maintenant en suivant les instructions du fabricant. Laisser assez d'espace pour la pénétration des tubes d'alimentation dans les arrêts d'alimentation. Couper les tubes d'alimentation si nécessaire.
□ Raccorder les tubes d'arrivée d'eau aux robinets d'arrêt, (chaud à gauche et froid à droite).
□ Serrer tous les raccords.

9. Vérification de l'Installation

□ Raccorder le siphon en P.
□ S'assurer que tous les raccords soient bien serrés.
□ Tourner le brise-jet vers la gauche pour l'enlever.
□ Déboucher le drain.
□ Ouvrir le robinet d'arrivée d'eau principale et vérifier s'ilyades fuites. Réparer si nécessaire.
□ Ouvrir l'eau chaude et froide et faire couler l'eau pendant environ une minute à travers le mitigeur pour chasser tous les débris. Vérifier qu'il n'y ait pas de fuites. Fermer les robinets.
□ Nettoyer le brise-jet de tout débris, puis le réinstaller.
