Type de produit	Robinet de lavabo / baignoire
Marque	Kohler
Modèle	Coralais K-P15294
Catégorie	Robinet
Matériau principal	Laiton chromé
Couleur	Chrome
Type de montage	Sur comptoir ou rebord de baignoire
Nombre de poignées	2 (leviers ou acrylique selon version)
Type de valve	Vendue séparément (compatible avec valves Kohler)
Hauteur de tige de valve	1-13/16" à 2-5/16" (4,6 à 5,9 cm)
Diamètre de tube d'alimentation	1-1/4" (3,2 cm) au-dessus du comptoir
Pression d'eau recommandée	20 à 80 psi (1,4 à 5,5 bar)
Température max de l'eau	80°C (176°F)
Fonctions principales	Distribution d'eau chaude et froide, débit réglable, aérateur intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les nettoyants abrasifs.
Sécurité	Fermer l'alimentation avant installation ; risque de brûlure si eau chaude non régulée
Pièces détachées	Aérateur, poignées, adaptateurs cannelures, manchon, vis de retenue
Réparabilité	Pièces disponibles auprès de Kohler ; démontage possible pour entretien
Garantie	Garantie limitée à vie (selon conditions Kohler)
Normes	Conforme aux codes de plomberie locaux

FOIRE AUX QUESTIONS - Coralais K-P15294 KOHLER

Quels outils sont nécessaires pour installer le robinet Coralais K-P15294 ?

Les outils recommandés sont : clé à molette, coupe-tubes, mastic de plombier, lime, chiffon, clé hexagonale, mètre ruban et tournevis assortis.

Faut-il couper l'alimentation d'eau avant l'installation ?

Oui, il est impératif de couper l'alimentation d'eau principale avant de commencer l'installation pour éviter tout risque de fuite ou de blessure.

Comment installer le bec du robinet ?

Après avoir coupé le tube d'alimentation à 1-1/4'' au-dessus du comptoir, insérez le manchon avec les vis de retenue, puis emboîtez le bec en pressant vers le bas jusqu'au contact avec le comptoir. Serrez la vis de retenue pour fixer.

Comment ajuster l'alignement des poignées ?

Si les poignées ne sont pas alignées, soulevez la poignée de l'adaptateur à cannelures et déplacez l'adaptateur d'une ou deux rainures pour corriger l'alignement.

Que faire si la hauteur de la tige de valve ne correspond pas ?

Mesurez la hauteur : entre 2-1/16'' et 2-5/16'', retirez le manchon fileté et utilisez l'adaptateur fileté fourni. Entre 1-13/16'' et 2-1/8'', utilisez l'adaptateur cannelure laiton ; entre 2-1/8'' et 2-5/16'', utilisez l'adaptateur plastique.

Comment installer les poignées en acrylique ?

Fermez les valves, appliquez du mastic de plombier sur l'applique, vissez-la à la main, positionnez l'adaptateur cannelure, puis la poignée. Si nécessaire, pivotez l'adaptateur de 1/4 de tour jusqu'à alignement, puis vissez et enfoncez le capuchon.

Pourquoi retirer l'aérateur après l'installation ?

Pour purger les débris du circuit d'eau, il faut retirer l'aérateur, ouvrir les valves et laisser couler l'eau quelques instants, puis réinstaller l'aérateur.

Comment nettoyer le robinet Coralais ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs ou à base de chlore qui pourraient endommager la finition chromée.

Le robinet est-il garanti ?

Kohler offre une garantie limitée à vie sur ce robinet. Consultez la documentation fournie pour les détails et conditions.

Où trouver les pièces de rechange ?

Les pièces détachées (aérateur, poignées, adaptateurs) sont disponibles auprès des revendeurs agréés Kohler ou sur le site officiel.

MODE D'EMPLOI Coralais K-P15294 KOHLER

Français, page" Français-1"

Guide d'installation Robinet montage sur baignoire/comptoir

Outils et matériels

Clé à molette

Coupe-tubes

Mastic de plombier

Lime

Plus: • Chiffon

Clé hexagonale

Mètre ruban

Tournevis assortis

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ La valve est vendue séparément. Veuillez s'il vous plaît lire les instructions d'installation emballées avec la valve.
□ Veuillez lire toutes les instructions avant de commencer.
□ Couper l'alimentation d'eau principale.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Compléter le matériau du comptoir fini avant d'installer.
□ Avant l'installation, déballer la garniture du nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans l'emballage jusqu'à l'installation.

Avant de commencer (cont.)

☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

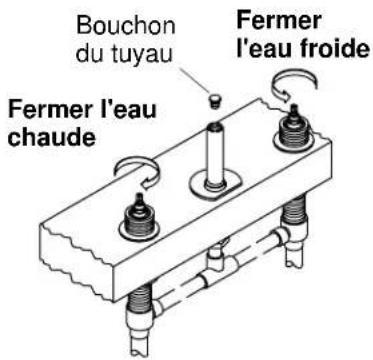

Bouchon du tuyau Fermer l'eau chaude Fermer l'eau froide

1. Retirer le bouchon du tube

AVERTISSEMENT : Risque de blessure corporelle. Les canalisations peuvent être pressurisées. Ne pas se pencher sur le bouchon du tube au moment de le tourner et de le retirer.

□ S'assurer que les robinets soient fermés (côté froid complètement vers la gauche, côté chaud complètement vers la droite).
□ Fermer l'alimentation d'eau principale.
□ Enrouler une serviette autour du bouchon du tube pour empêcher l'eau de gicler.

IMPORTANT ! L'eau pourrait s'écouler du tube d'alimentation d'eau lorsque le bouchon est retiré.

□ Retirer le bouchon de tuyau avec précaution.

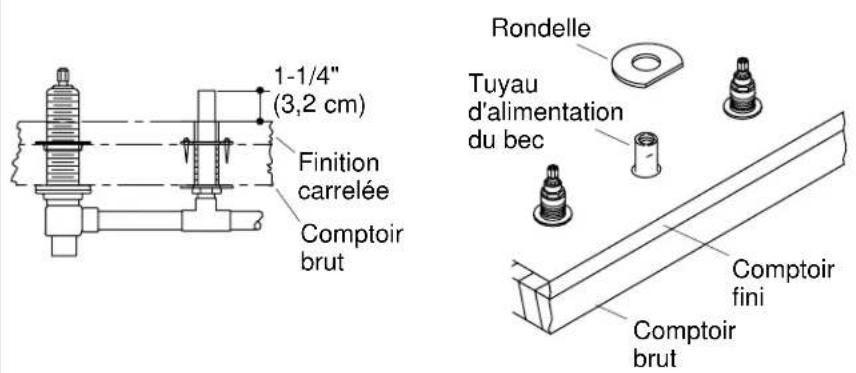

2. Se préparer pour l'installation du bec

□ Retirer le renfort de plâtre du tube d'alimentation du bec.
□ Couper le tube d'alimentation du bec à 1-1/4" (3,2 cm) au-dessus du rebord, du comptoir fini ou du carrelage.
□ Retirer les ébarbures du tube d'alimentation afin d'éviter l'endommagement du joint torique

REMARQUE : La rondelle est inutile dans le cas d'une installation sur rebord/comptoir fini.

□ Si l'installation comprend un comptoir brut carrelé, glisser la rondelle, côté plat dirigé vers l'avant, sur le tube d'alimentation.

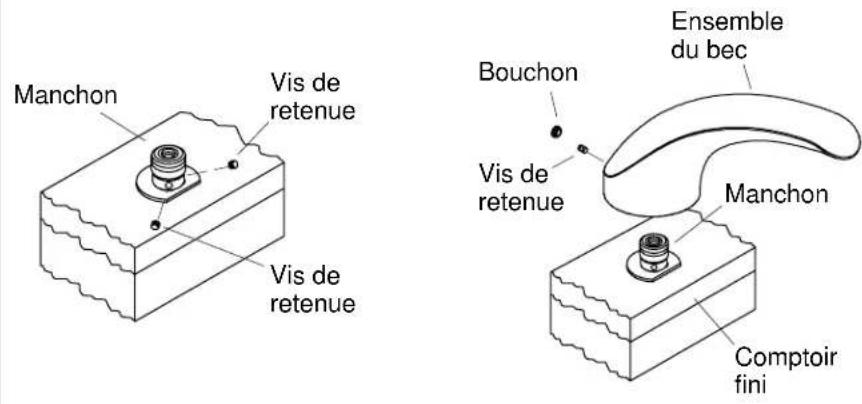

3. Installer le bec

ATTENTION : Risque d'endommagement du produit. Travailler avec soin lors de l'installation de l'ensemble du bec afin d'éviter d'endommager le joint torique.

□ Dévisser les vis de retenue sur le manchon.
Par un mouvement de torsion, installer le manchon sur le tuyau d'alimentation du bec jusqu'au contact avec le comptoir ou la rondelle.
- Aligner le manchon avec les vis de retenues contre balancées du centre (ne faisant pas directement face vers l'avant ou l'arrière) du tube d'alimentation.
□ Serrer les vis de retenue.
□ Positionner le bec sur le manchon, et presser délicatement vers le bas jusqu'à ce que le bec touche le comptoir fini.
□ Aligner le bec selon le désir et serrer la vis de retenue.
□ Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec la surface du bec.

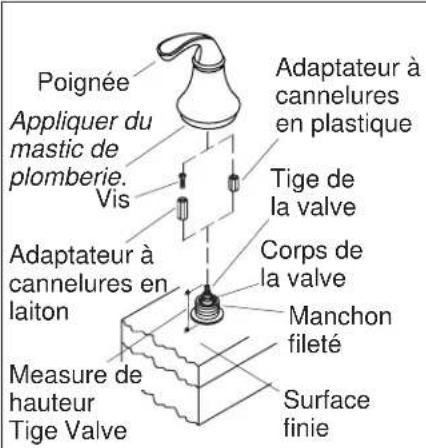

Poignée Appliquer du mastic de plomberie. Vis Adaptateur à cannelures en plastique Tige de la valve Corps de la valve Adaptateur à cannelures en laiton Measure de hauteur Tige Valve Manchon fileté Surface finie

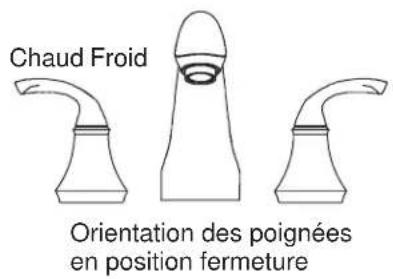

Chaud Froid Orientation des poignées en position fermeture

4. Installer les poignées du levier

□ Fermer les valves (chaud = vers la droite, froid = vers la gauche).
□ Appliquer du mastic de plombier ou un produit d'étanchéité semblable à l'arrière de l'applique selon les instructions du fabricant.
□ Visser l'applique sur le corps de la valve et serrer à la main.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Mesurer la distance depuis le dessus de la tige de la valve au comptoir fini.
☐ Si la hauteur de la tige de la valve est comprise entre 2-1/16" (5,2 cm) et 2-5/16" (5,9 cm), retirer le manchon fileté et le remplacer par l'adaptateur fileté fourni.
□ Utiliser l'adaptateur à cannelures en laiton et la vis lorsque la hauteur de la tige de la valve est comprise entre 1-13/16" (4,6 cm) et 2-1/8" (5,4 cm).
□ Utiliser un adaptateur à cannelures en plastique lorsque la hauteur de queue de robinet est comprise entre 2-1/8" (5,4 cm) et 2-5/16" (5,9 cm).
Si l'adaptateur à cannelures en laiton est requis, le raccorder avec la vis fournie. L'adaptateur à cannelures en plastique ne nécessite pas de vis.
□ Positionner les ensembles de poignée de façon à ce qu'elles pointent en directions opposées, loin de l'ensemble du bec.

Installer les poignées du levier (cont.)

□ Lorsque les poignées ne sont pas bien alignées, soulever la poignée hors de l'adaptateur à cannelures, et déplacer l'adaptateur une ou deux rainures, jusqu'à atteindre l'alignement désiré.
□ Maintenir l'applique et serrer le chapeau.

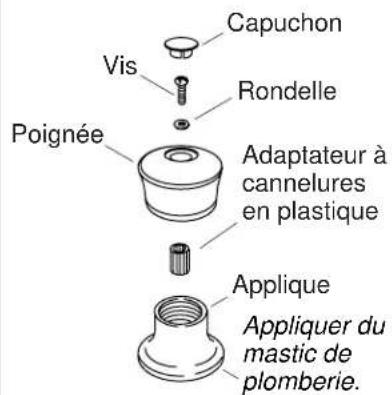

Capuchon Vis Rondelle Poignée Adaptateur à cannelures en plastique Applique Appliquer du mastic de plomberie.

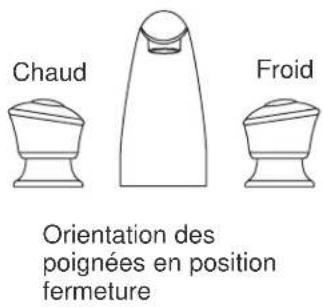

Chaud Froid Orientation des poignées en position fermeture

5. Installer les poignées en acrylique

□ Pivoter chaque valve à la position fermée (chaud = vers la gauche, froid = vers la droite).
□ Appliquer du mastic de plombier ou un produit d'étanchéité semblable à l'arrière de l'applique selon les instructions du fabricant.
□ Visser l'applique sur le corps de valve. Serrer à fond à la main.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Positionner les adaptateurs à cannelures.
□ Positionner la poignée tel qu'illustré.
□ Si les poignées ne peuvent pas être proprement alignées, retirer l'adaptateur à cannelures, pivoter de 1/4 de tour et réinstaller. Répéter jusqu'à atteindre l'alignement approprié.
□ Insérer la vis et la rondelle, puis serrer.
□ Enfoncer le bouchon capsule à sa place.

Bec Aérateur

6. Compléter l'installation

□ Couper l'alimentation d'eau (chaud = vers la droite, froid = vers la gauche).
□ Retirer l'ensemble de l'aérateur.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites.
□ Ouvrir les valves d'eau chaude et froide et faire couler l'eau à travers le bec pour chasser tous les débris. Vérifier s'ilyades fuites.
□ Fermer les valves d'eau chaude et froide.
□ Réinstaller l'ensemble aérateur.
