Caractéristiques	Détails
Type de produit	Robinet
Matériau	Laiton
Finition	Chromée
Type de montage	Montage sur évier
Type de commande	Monocommande
Débit d'eau	1,8 GPM (Gallons par minute)
Hauteur totale	Variable selon le modèle
Installation	Facile à installer avec les instructions fournies
Entretien	Nettoyage régulier avec un chiffon doux
Garantie	Garantie limitée du fabricant
Normes de sécurité	Conforme aux normes de plomberie en vigueur
Utilisation recommandée	Usage domestique et commercial léger

FOIRE AUX QUESTIONS - Coralais K-P15171 KOHLER

Comment installer le robinet KOHLER Coralais K-P15171 ?

Pour installer le robinet, commencez par couper l'eau. Fixez le robinet au plan de travail à l'aide des boulons fournis. Connectez les tuyaux d'alimentation à l'arrière du robinet et assurez-vous qu'ils sont bien serrés. Enfin, ouvrez l'eau et vérifiez qu'il n'y a pas de fuites.

Comment nettoyer le robinet KOHLER Coralais K-P15171 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Essuyez avec de l'eau claire et séchez avec un chiffon sec pour éviter les traces.

Pourquoi mon robinet KOHLER Coralais K-P15171 fuit ?

Une fuite peut être causée par un joint usé ou mal installé. Vérifiez les joints et remplacez-les si nécessaire. Assurez-vous également que les connexions sont bien serrées.

Quelle est la hauteur du bec du robinet KOHLER Coralais K-P15171 ?

La hauteur du bec du robinet KOHLER Coralais K-P15171 est de 25,4 cm.

Le robinet KOHLER Coralais K-P15171 est-il compatible avec des éviers à montage encastré ?

Oui, le robinet KOHLER Coralais K-P15171 est conçu pour être compatible avec des éviers à montage encastré.

Comment régler la température de l'eau sur le robinet KOHLER Coralais K-P15171 ?

Pour régler la température de l'eau, tournez le levier de mélange vers la gauche pour l'eau chaude et vers la droite pour l'eau froide. Ajustez jusqu'à obtenir la température souhaitée.

Comment puis-je obtenir des pièces de rechange pour le robinet KOHLER Coralais K-P15171 ?

Pour obtenir des pièces de rechange, contactez le service client de KOHLER ou visitez leur site web pour commander des pièces spécifiques au modèle K-P15171.

Le robinet KOHLER Coralais K-P15171 est-il facile à utiliser ?

Oui, le robinet KOHLER Coralais K-P15171 est conçu pour être facile à utiliser avec un levier unique qui permet un contrôle facile du débit et de la température de l'eau.

MODE D'EMPLOI Coralais K-P15171 KOHLER

Français, page" Français-1"

Guide d'installation Robinets d'évier de cuisine mono-contrôle

Outils et matériels

Tournevis cruciforme

Mastic de plomberie

Clé hexagonale

Clé à molette

Deux raccords mâles d'alimentation de 3/8"

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.
□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.

Avant de commencer (cont.)

☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

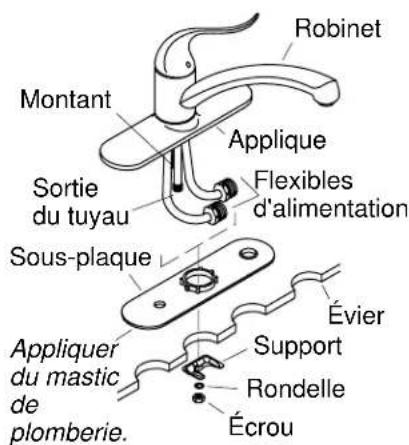

Montant Sortie du tuyau Sous-plaque Appliquer du mastic de plomberie. Applique Flexibles d'alimentation Évier Support Rondelle Écrou Robinet

1. Installation du robinet

ATTENTION : Risque de limitation de débit d'eau et d'endommagement du produit. Faire très attention en pliant les flexibles d'alimentation pour éviter les noeuds.

□ Glisser passer la sous-applique sur les tuyaux d'alimentation du robinet et sortie du flexible.
□ Placer la sous-applique à la base de l'applique.
□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la sous-applique selon les instructions du fabricant du mastic.
□ Passer les tuyaux d'alimentation du robinet et la sortie du flexible par l'orifice prévu dans l'évier.
□ Centrer et aligner le robinet sur l'évier.
□ Glisser le support et la rondelle sur le montant.
□ Serrer l'écrou à fond sur le montant.

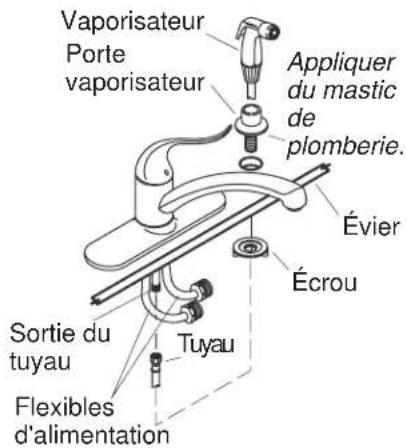

Vaporisateur Porte vaporisateur Appliquer du mastic de plomberie. Évier Écrou Sortie du tuyau Tuyau Flexibles d'alimentation

2. Installer le vaporisateur

ATTENTION : Risque de restriction de débit d'eau. Des pliures sévères des tuyaux d'alimentation du robinet peuvent créer des noeuds. Un débit d'eau restreint pourrait en résulter. Pour éviter les noeuds, plier les tuyaux d'alimentation du robinet avec précaution.

□ Appliquer du mastic de plombier ou un joint semblable sous l'applique du vaporisateur selon les instructions du fabricant.
□ Insérer le support du vaporisateur dans l'orifice de l'évier.
□ Serrer à la main l'écrou au support du vaporisateur d'en-dessous de l'évier.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Plier avec précaution les flexibles d'alimentation du robinet pour le raccordement du flexible.
□ Insérer le flexible du vaporisateur dans son support.
□ Raccorder le flexible à sa sortie.

Compression Raccord d'union Chaud Froid

Aérateur

3. Installer les alimentations

REMARQUE : Installer l'évier à cet instant, s'il ne l'est pas déjà.

S'assurer de suivre les instructions emballées avec l'évier.

□ Raccorder les tubes d'alimentation aux entrées de robinet et arrêts d'alimentation. Gauche est chaud, droite est froid.
□ Serrer toutes les connexions.

4. Vérification de l'installation

□ Retirer l'aérateur de l'extrémité du bec en le pivotant vers la gauche.
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir la poignée du robinet vers la position OUVERTURE.
□ Faire couler de l'eau chaude puis froide à travers le robinet pendant une minute.
□ Presser la poignée du robinet vers le bas en position FERMETURE.
□ Rattacher l'aérateur en le tournant vers la droite.

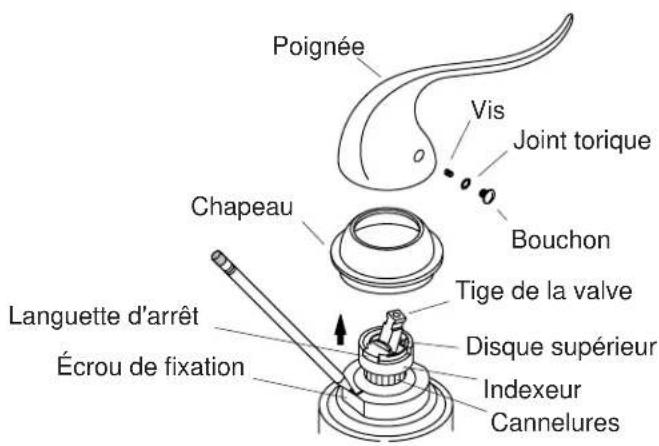

Poignée Vis Joint torique Bouchon Chapeau Tige de la valve Disque supérieur Indexeur Cannelures Languette d'arrêt Écrou de fixation

5. Réglages de température d'eau

REMARQUE : Avant d'ajuster la température d'eau, s'assurer que la poignée soit tournée complètement vers la gauche. Ceci est la position du chaud maximal.

□ Retirer le bouchon, le joint torique et la vis de la poignée.
□ Retirer la poignée et le chapeau du corps du robinet.
□ Soulever la tige de la valve vers le haut et hors de la languette d'arrêt. L'eau s'écoulera.
□ Aligner la languette d'arrêt avec l'écrou de fixation afin d'établir la température maximale.
□ Marquer la température maximale sur l'écrou de fixation avec un feutre ou un crayon.
□ Soulever l'indexeur et le disque afin de dégager les cannelures.

REMARQUE : Chaque encoche de cannelure représente approximativement 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque et la tige de valve vers la gauche jusqu'à atteindre ce que la température soit correctement ajustée.
- Presser l'indexeur et le disque pour couvrir les cannelures après le réglage de température. S'assurer que le disque soit complètement mis en place dans l'indexeur.
□ Pousser la tige de la valve vers le bas sur la languette d'arrêt. L'eau s'arrêtera.

Réglages de température d'eau (cont.)

□ Retirer le chapeau, la poignée, le joint torique, la vis, et le bouchon.
