MODE D'EMPLOI XNB-6002 Hanwha Vision

Manuel d'utilisation

XNB-6002/

Manuel d'utilisation

Droits d'auteur

©2022 Hanwha Vision Co., Ltd. Tous droits réservés.

Marque commerciale

Chaque marcue déposée ci-dessus est enregistrée. Les roms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document, est réservé. En aucun cas ce document ne doit être reproduit, distribué ou mochré, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.

※ La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

※ L'ID initial de l'administrateur initl est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétriques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N'obstruez pas les ouvertures de ventilation. Procédéz à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murate, demandez à un électricien de remplacer la prise obsolète.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répanou, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être alimenté par un bloc d'alimentation répertorié portant la mention "classe 2" ou "LPS" et classé à partir de 12 Vcc, 0,72 A / PoE, 0,22A. (XNB-6002)
16. Ce module optique doit être connecté à l'équipement, alimenté par une unité de type « Classe 2 » ou « LPS ». (SLA-T1080FA/SLA-T2480A/SLA-T2480VA/SLA-T2880BA/SLA-T4680A/SLA-T4680VA/SLA-T4680DA/ SLA-T4680DSA)
17. Ce produit est destiné à être alimenté par un courant isolé.
18. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé.
19. Ne pas installer le produit dans un endroit ou des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
20. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.

21. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.

22. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.

23. Ce périphérique a été vérifié à l'aide d'un câble STP. L'utilisation d'une liaison à la terre GND et d'un câble STP appropriés est recommandée pour protéger efficacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication.

AVERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

ATTENTION

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une fièche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

présentation

Catégorie de classe I

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

ATTENTION

Il existe un risque d'explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions.

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Le port de sortie de l'écran de test du produit est fourni pour une facilité d'installation et n'est pas recommandé à des fins de surveillance.

Le port Micro USB du produit est fourni pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

Avant de brancher le bloc de raccordement électrique, vous devez d'abord débrancher la fiche d'alimentation de la prise.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

La hauteur de montage du produit ne doit pas être supérieure à 2 m.

SOMMAIRE

PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
6 sortie vidéo
7 Contenu (XNB-6002)
7 Contenu (Module d'objectif-optionnel)
12 D'un Coup D'œil

VISIONNEUR WEB

27 Connexion à la Caméra
28 Réglage du mot de passe
28 Login
28 Installation de la visionneuse Web de la caméra

ANNEXES

29 Résolution de Problèmes

INSTALLATION ET CONNEXION

14 Installation
18 Insertion/retrait d'une Carte Mémoire Micro SD
19 Connexion à d'autres Périphériques

CONNEXION ET CONFIGURATION RÉSEAU

22 Connecter la Caméra Directement au Réseau de Zone Locale
22 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
23 Utilisation de Device Manager
23 Recherche automatique de la caméra
23 Configuration de l'adresse IP
24 Enregistrement manuel de la caméra
24 Configuration automatique de TIP 25 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)
26 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
26 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet

présentation

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
- Navigateur recommandé : Chrome
- Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based)
- Système d'expécitation pris en charge : Windows, Mac, Linux, Android, IOS, Chrome
• Vérification de l'environnement

- Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure - Mac 10.13/14 : Safari version 11.0.1 ou ultérieure

※ La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du GPU (processeur graphique) de l'utilisateur.

CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC

• Capacité recommandée : 16 Go à 1 To (Type MLC ou 3D TLC requis)
• Fabricants recommandés : SanDisk, Transcend, Samsung, Western Digital
• Type de produit : Haute endurance, Pro endurance, WD violet
• La compatibilité varie en fonction des fabricants et des types de cartes.

• Capacité recommandée : On recommande 200GO ou plus.
• Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes. Produits recommandés : QNAP NAS, Synology NAS

SORTIE VIDÉO

- Le type CVBS de la sortie vidéo est réglé par défaut sur NTSC. Cela peut varier selon les régions. Reportez-vous donc au répertoire suivent pour modifier les paramètres si nécessaire. <Réglage ( 📄 →

CONTENU (XNB-6002)

Veuillez vérifier si votre caméra et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (l'accessoire varie selon le pays de vente.)

Apparence Nom de l'élement Quantité Description
	Unité Principale	1
	Guice de prise en main rapide (En option)	1
	Support d'installation	1	Utilisé pour installer l'unité principale sur le mur / platond.
	Bloc de jonction d'alimentation	1	Utilisé en l'insérant dans le bloc de jonction d'alimentation.
	Bloc de jonction d'alarme	1	Utilisé en l'insérant dans la borne de sorte d'alarme.
	Vis autolaraudeuse	2	Utilisée pour installer le support sur le mur / platond.
	Câble pour l'écran de test	1	Formet de tester la connexion de la caméra à un dispositif d'affichage portable

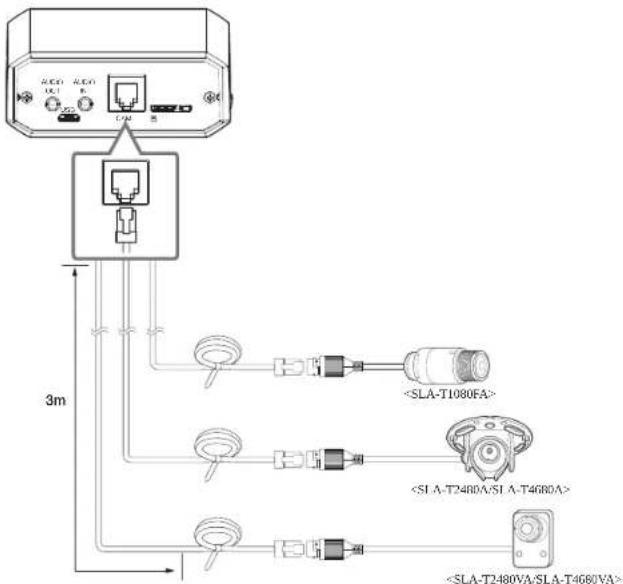

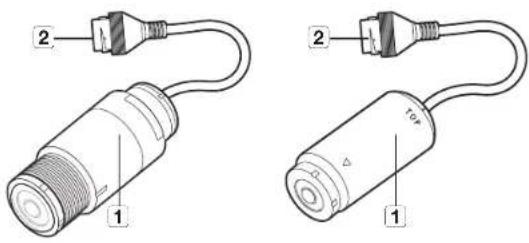

CONTENU (MODULE D'OBJECTIF-OPTIONNEL)

Le module de lentile monté sur le XNB-6002 est vendu séparément.

Veuillez vérifier si votre caméra et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (l'accassoire varie selon la pays de vente.)

Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T1080FA		Module de lentille	1
		Guide de prise en main rapide (En option)	1
		Écou pour le montage du module d'objectif	1	Utilisé pour fixer le module d'objectif sur un plafond ou un mur.
		Câble pour connecter le module de lentille	1	Utilissez ceci pour connecter l'unité principale et le module de lentille
	[ewwg]	Prise RJ12	1	Utilissez ceci pour régler la longueur du câble afin de connecter le module de lentille.

présentation

Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T2480A		Module de lentille	1
		Guide de prise en main rapice (En option)	1
		Vis autotaraucieuse	2	Utilisée pour installer le support sur le mur / plafond.
	[6W70]	Attache de câble	1	Utilisez la pour organiser le câble
		Support pour l'installation du module de lentille	1	Utilisez ceci lors de l'installation et de la fixation d'un module de lentille sur le plafond ou le mur
		Câble pour connecter la module de lentille	1	Utilisez ceci pour connecter l'unité principale et le module de lentille
		Prise RJ12	1	Utilisez ceci pour régler la longueur du câble afin de connecter le module de lentille.

Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T2480VA		Module de lentille	1
		Guide de prise en main rapide(En option)	1
		Support du module de lentille	1	Utilisez ceci pour l'installation du module de lentille
		Câble pour connecter le module de lentille	1	Utilisez ceci pour connecter l'unité principale et le module de lentille
		Prise RJ12	1	Utilisez ceci pour région la longueur du câble afin de connecter le module de lentille
		Vis de fixation	1	Applicable lorsqu'un SUPPORT est utilisé
SLA-T2880BA	[645]	Module de lentille 1
		Guicide de prise en main rapide (En option)	1
	[647S]	Support du module de lentille	1	Utilisez ceci pour l'installation du module de lentille
	[500]		1
	[50TK]		1
	[427W]		1
	[64YC]		1
		Vis de fixation 3		Utilisé pour assembler les supports d'installation au sol
		Vis 2		Utilisé pour assembler les supports de tuyaux

Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T2880BA		Huban adhésir double-face 5		Utilisé pour fixer les supports sur les vitres
	[749C]	Nettoyant de surface 1		Utilisé pour éliminer les polluants sur les surfaces ou sont fixés les supports
		Cache-vis 4		Utilisé comme cache-vis pour l'installation au sol
		Câble pour connecter le module de lentille	1	Utilisez ceci pour connecter l'unité principale et le module de lentille
		Prise RJ12 1		Utilisez ceci pour régler la longueur du câble afin de connecter le module de lentille.

présentation

Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T4680A		Module de lentille	1
		Guicio de prise en main rapide (En option)	1
	[250Y]	Vis aulotaraudeuse	2	Utilisée pour installer le support sur le mur / plafond
		Attache de câble	1	Utilisez la pour organiser le câble
		Support pour l'installation du module de lentille	1	Utiliser ceci lors de l'installation et de la fixation d'un module de lentille sur le plafond ou le mur
		Câble pour connecter le module de lentille	1	Utilisez ceci pour connecter l'umé principale et le module de lentille
	[HKSX]	Prieze RJ12	1	Utilisez ceci pour régler la longueur du câble afin de connecter le module de lentille.

Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T4680VA		Module de lentille	1
		Guidie de prise en main rapide (En option)	1
		Support du module de lentille	1	Utilisez ceci pour l'installation du module de lentille
		Câtle pour connecter le module de lentille	1	Utilisez ceci pour connecter l'unité principale et le module de lentille
		Prise RJ12	1	Utilisez ceci pour régler la longueur du câble afin de connecter le module de lentille.
Nom du modèle Apparence Nom de l'élément Quantité Description
SLA-T4680DA/SLA-T4680DSA
	Guide de prise en main rapide(En option)	1
	[4400Q] Support du module de lentille	1	Utilisez ceci pour l'installation du module de lentille
	Cé Torx en L 1 Utilisé pour retirer et fixer le support
	[4924] Vs 1		Utilisé pour fixer la direction du module de la lentille
	Câble pour connecter le module de lentille	1	Utilisez ceci pour connecter l'unité principale et le module de lentille
	[4925] Prise RJ12 1		Utilisez ceci pour régler la longueur du câble afin de connecter le module de lentille.

D'UN COUP D'ŒIL

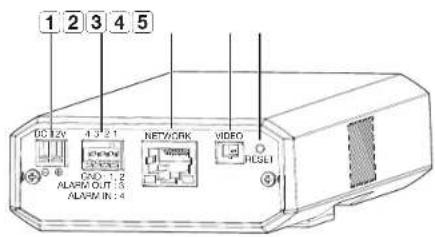

Partie avant de l'unité principale

Élément Description
1	Port d'alimentation(DC 12 V)	Port pour le bloc de jonction d'alimentation.
2	Port des E/S de l'alarme	GND Borne de terre
		ALARM OUT	Le terminal envioie le signal de sortie d'alarme.Voir le "Schéma de câblage de sortie de l'alarme" (page 21).
		ALARM IN	Le terminal envioie le signal d'entrée d'alarme.Voir le "Schéma de câblage d'entrée de l'alarme" (page 21).
3	Port Réseau	Borne utilisée pour se connecter au réseau local ou PoE via le câble RJ-45.
4	Port de sortie du moniteur de test	Port de sortie pour contrôle de test de la sortie video. Utilisez le câbe de l'écran test pour connecter à un écran mobile et vérifiez la vidéo test.
5	Bouton de réinitialisation	Le bouton restaure tous les réglages par défaut de la caméra.Acupuyez et maintenzer enfoncé pendant environ 5 secondes pour redémarrer le système.Si vous réinitializez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHOP pulse être activé. En l'absence de serveur DHOP sur le réseau, vous devrez exécuter le programme Device Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous-résseau, la passorille, etc., avant de pouvoir vous connecter au réseau.

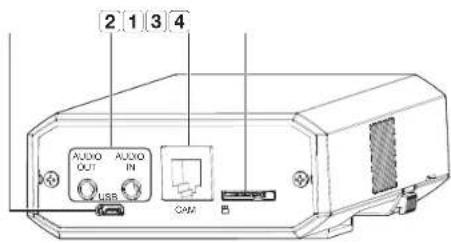

Partie arrière de l'unité principale

2 1 3 4 AUDIO OUT AUDIO IN USB CAN

Élément Description
1MICRO USB port	Port pour connecter le dongie Wi-Fi. Vous pouvez vérifier la vidéo d'installation via les applications installées sur le smartphone. Reportez-vous à la section "Connexion WiFi" à la page 20. ■ Le dongie Wifi et l'adaptateur OTG sont vendus séparément
2Port de câble audio	AUDIO IN Utilisée pour la connexion à un microphone.
	AUDIO CUT Utilisée pour la connexion aux encentes.
3Borne de connexion du module de l'objectif	Cette borne est connectée au module de l'objectif via le câble pour connecter le module de l'objectif.
4Compartiment de la carte Micro SD	Compartiment de la carte Micro SD.

Apparence du module de l'objectif

Élément Description
1 Module de lentille Ce module	de lentille est utilisé pour la vidéo
2 Borne de connexion de l'unité principale	Cette hame est connectée à l'unité principale via le câble de connexion du module de lentille.

INSTALLATION

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Installez le câble séparément afin d'éviter une charge excessive sur le module de lentille lorsque celui-ci-ci est installé (à moins de 1 m du module de lentille).
• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou efilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• L'alimentation électrique doit être coupée lors de l'installation ou du retrait du module de l'objectif.

Installation de l'unité principale

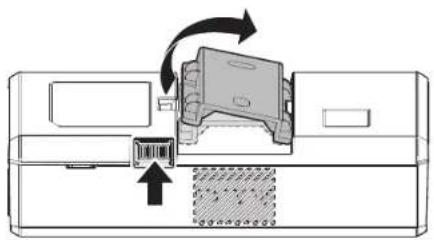

1. Avant d'installer l'unité principale au plafond, au mur, etc., détachez le support d'installation de l'unité principale comme sur l'image ci-dessous.

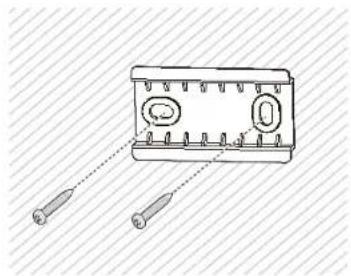

1. Instalez le support sur le mur à l'aide des deux vis à tôle fournies avec le produit.

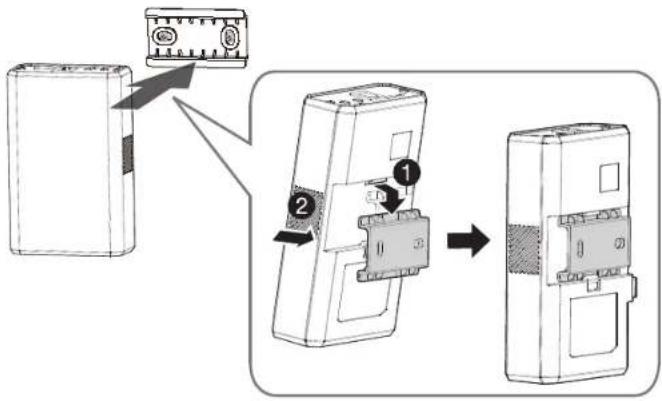

1. Alignez l'unité principale et la rainure supérieure du support. L'unite est correctement installée lorsqu'un clic audible se fait entendre.

14_ installation et connexion

Installez le module de lentille (SLA-T1080FA)

1. Percez un trou pour faire passer l'objectif à l'endroit où vous souhaitez l'installer.

Taille du trou (diamètre intérieur) : 030 ± 2mm (Si la taille du trou est en dehors de cette plage, l'installation peut échouer.)

1. Après avoir inséré le module d'objectif dans le trou, fixez le module d'objectif à l'aide de l'écrou foumi (M27).

1. Fixez le câble séparément. (Dans un rayon de 1 m du module d'objectif)

Installez le module de lentille (SLA-T2480A/SLA-T4680A)

1. Utilisez les deux vis fournies ou retirez le film protecteur du ruban double face sur le côté inférieur du support du module de lentille afin d'installer le support de ce dernier.
   Enlevez les substances étrangères sur l'objet cible avant toute connexion.
2. Poussez le module de lentille dans le support.
3. Compte tenu de la direction de surveillance, reglez l'objectif pour l'orienter dans la direction souhaitée.
4. Serrez la vis à côté du support et fixez la direction de l'objectif.
5. After installation, pull the cable. Make sure that the lens module does not move by fixing it to the bracket with the cable tie.
6. Organisez le câble séparément (à moins de 1 m du module de lentille).

installation et connexion

Installez le module de lentille (SLA-T2480VA/SLA-T4680VA)

1. Faites un trou pour la caméra à l'endroit où vous souhaitez l'installer.

1. Utilisez les deux vis fournies ou retirez le film protecteur du ruban double face du support du module de lentille et fixez-le pour qu'il corresponde au trou.

Enlevez les substances étrangères sur l'objet cible avant toute connexion

1. Insérez le module de lentille dans son support.

2. Serrez les vis dans les trous de vis sur le support. ■ Ceci s'applique uniquement au modèle SLA T2480VA.

3. Organisez le câble séparément (à moins de 1 m du module de lentille).

ce du

Installer le module de lentille dans l'unité principale

Connectez le câble du module de l'objectif au port [CAM] sur le côté de l'unité principale.

Connectez le module de l'objectif et allumez-le.
- Étaignez l'alimentation de l'unité principale lorsque vous connectez ou retirez le module de l'objectif.
- Installez l'objectif à une distance d'au moins 3 mètres de l'unité principale. Notre recommandation est de s'abstenir de fixer le câble à moins de 3 mètres de l'unité principale.

3m

16_ installation et connexion

Connectez le câble du module de l'objectif au module de l'objectif

1. Dévissez la couvercle arrière en le tournant dans le sens antihoraire.

- Assurez-vous de retirer le couvercle amière en premier et d'assembler / démonter le connecteur RJ45.

1. Branchez la prise modulaire RJ45 (femelle) au connecteur RJ45 (mâle).

2. Assembliez en tournant la prise modulaire RJ45 (fomelle) et le couvercle de protection RJ45 dans le sens des aiguilles d'une montre (Suivez la flèche).

1. Assembliez en tournant le couverture de protection RJ45 et la façade amière dans le sens des aiguilles d'une montre (Suivez la flèche). Une fois le capot amière monré, le joint d'étanchéité du câble est fermement fixé au câble pour le rendre imperméable à l'eau.

- Vous devez le monter en entier pour faire tourner le couvercle anière jusqu'à la fin du filtagé ou connecteur RJ45.

Ajustez la longueur du câble pour connecter le module de lentille

La longueur du câble de connexion de l'unité principale et du module de lentille peut être ajustée. Suivez les étapes dans l'ordre indiqué afin d'ajuster la longueur du câble pour la connexion :

1. Découpez le câble de la prise RJ12 à la longueur souhaitée.

1. Retirez la gaine du câble que vous avez découpé.

2. Retirez la feuille d'argent.

3. Organisez les fils colorés dans l'ordre suivant

Nombre Couleur
1 Noir
2 Rouge
3 Bete
4 Orange
5 Blanc
6 Veri

1. Insérez le fil électrique à l'extrémité de la fiche RJ12 fournie comme accessoire.

1. Fixez la fiche au câble en utilisant un outil de pressage.

2. Après avoir ajusté la longueur, retirez la protection en argent restante à l'arrière de la fiche.

- Assurez-vous de couper la zone de la fiche RJ12 pour ajuster la longueur.

- Assurez-vous que la couleur et l'ordre des fils correspondent à ce qui est indiqué dans le tableau.

- Vérifiez si la protection en argent du câble entre en contact avec la protection métallique de la fiche RJ12.

INSERTION/RETRAIT D'UNE CARTE MÉMOIRE MICRO SD

• Déconnectez le câble d'alimentation de la caméra avant d'y insérer la carte mémoire Micro SD.
  En cas de piule ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.

Insertion d'une carte mémoire Micro SD

Insérez une carte Micro SD en suivant la direction de la flèche du schéma.

AUDIO CUT AUDIO IN USB CAM CAM

N'inserez pas la carte mémoire Micro SD à l'envers et de force. Autrement, vous risouez d'endommager la carte mémoire Micro SD.

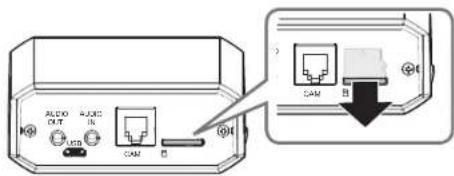

Retrait d'une carte mémoire Micro SD

Aopuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fonte.

AUDIO OUT AUDIO IN USB CAM CAM

• Avant de retirer la carte Micro SD, dans <Événement>, réglez le dispositif sur et appuyez sur le bouton [Appliquer], puis medez la caméra hors tension.
• Si vous arrêlez la caméra ou retrez la carte Micro SD qui content les données du produit, ces données peuvent être perdues ou endommagées.

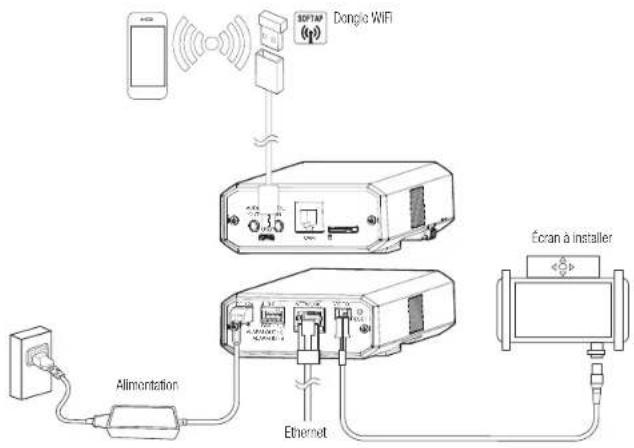

CONNEXION À D'AUTRES PÉRIPHÉRIQUES

- Le port de sortie de l'écran de test du produit est fourni pour une facilité c'installation et n'est pas recommandé à des fins de surveillance.

- Le port Micro USB du produit est fourni pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.

Connexion Ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

Si les sources d'alimentation pour PoE et 12 V CC sont activités simultanément, le périphérique est alimenté à la fois en PoE et en 12 V CC.

• Vous pouvez également utiliser un routeur doté d'une PoE pour fournir le courant à la caméra.
• Utilisez une PoE qui est conforme aux protocoles IEEE 802.3af.
• Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.
• Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.
  Connectez d'acord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise ou mur.

Caractéristiques du câble d'alimentation

Dans le cas d'une alimentation en 12 V CC :

Type de fil (AWG) #20 #18
Longueur de câble (Max.) 18 m 29 m

Spécifications du câble réseau

Élement Contenus Remarque
Connecteur RJ45
Ethernet 10/100BASE-T 10/100 Mbps
Câble 5e catégorie
Distance max.	100m	Resistance CC ≤ 0,125 Ω/m
Support du PoE	IEEE 802.3al

Si vous utilisez un câble autre qu'un câble de catégorie 5, il est conseillé de laisser une distance de transmission de 100m.

installation et connexion

Connexion WiFi

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle Wi-Fi au port Micro USB.

Configuration du Smartphone

1. Installez l'application d'installation Wisenet.
2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.
3. Exécutez l'application d'installation de Wiseret.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée

- La vidéo sera lue sans être connectée pendant la connexion initiale.

1. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.

Fabricant de dongle recommandé

Fabricant Modèle
NETS WF2123 n300
EDIMAX EW-7811Un V2 (New ver.)
IP Time N100mini
IP Time N105L
TP-LINK TL-WNB23N V1
TP-LINK TL-WN725N
TP-LINK T2U Nano
ASUS USB-N13
ASUS USB-N10 NAVO
NETGEAR WNA3100M
IODATA WN-S150UMW
IODATA WN-S150UM
TOTOLINK	N300UM

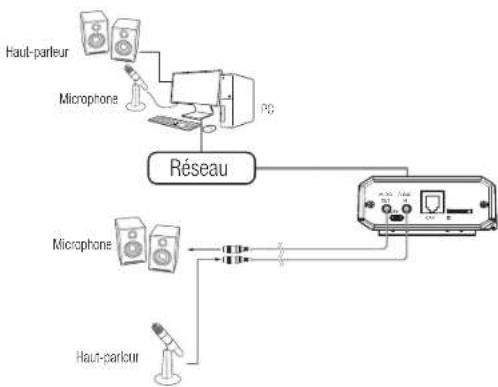

Connector à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SOPTIE LIGNE de l'amplificateur auquel le microphone est relié.
2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
3. Vérifiez les spécifications pour l'entrée audio.

- Codec audio

• Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz), AAC (Débit binaire: 48Kbps / Fréquence d'échantillonnage: 16kHz)
• Sorte Audio : G.711 PCM (Débt cinaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz)

• Audio duplex complet
- Entrée audio : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée : 2000 Ohms
- Sortie audio : Sortie ligne (3,0mm mono jack), sortie maximale : 1Vms
- Impédance de sortie de ligne : 600Ω

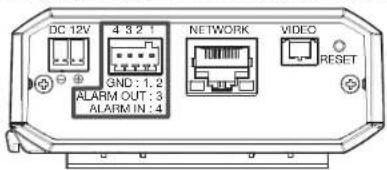

Connexion au boîtier du port E/S

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

• GND : Utilisé pour la mise à la terre.
- ALARM-OUT : Utilisé pour la connexion du signal de sortie de l'alarme.
- ALARM-IN : Utilisé pour connecter l'entrée du capteur de l'alarme ou du capteur externe jour/nui!

Pour connecter le capteur externe

Connectez l'un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l'autre fil au port [GND].

Schéma de câblage d'entrée de l'alarme

Raccodement extime Inérieur de la caméra Deter VCC 3.5V RLS1/RLN1/RLS2/RLN2 TRUSTRACTION VCC 3.5V RLN2 HANES 3.5V TPDF LHL

Schéma de câblage de sortie de l'alarme

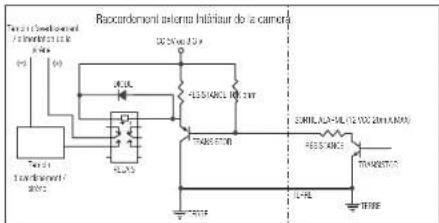

Pour raccorder la sortie de l'alarme

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.

Référez vous au schéma de raccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles.

Racordement telents l'abirieur de la camera Tetral (1) Vondance (1) 200V/3.5V (2) 200V/3.5V (3) 200V/3.5V (4) 200V/3.5V (5) 200V/3.5V (6) 200V/3.5V (7) 200V/3.5V (8) 200V/3.5V (9) 200V/3.5V (10) 200V/3.5V (11) 200V/3.5V (12) 200V/3.5V (13) 200V/3.5V (14) 200V/3.5V (15) 200V/3.5V (16) 200V/3.5V (17) 200V/3.5V (18) 200V/3.5V (19) 200V/3.5V (20) 200V/3.5V (21) 200V/3.5V (22) 200V/3.5V (23) 200V/3.5V (24) 200V/3.5V (25) 200V/3.5V (26) 200V/3.5V (27) 200V/3.5V (28) 200V/3.5V (29) 200V/3.5V (30) 200V/3.5V (31) 200V/3.5V (32) 200V/3.5V (33) 200V/3.5V (34) 200V/3.5V (35) 200V/3.5V (36) 200V/3.5V (37) 200V/3.5V (38) 200V/3.5V (39) 200V/3.5V (40) 200V/3.5V (41) 200V/3.5V (42) 200V/3.5V (43) 200V/3.5V (44) 200V/3.5V (45) 200V/3.5V (46) 200V/3.5V (47) 200V/3.5V (48) 200V/3.5V (49) 200V/3.5V (50) 200V/3.5V

connexion et configuration réseau

Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau.

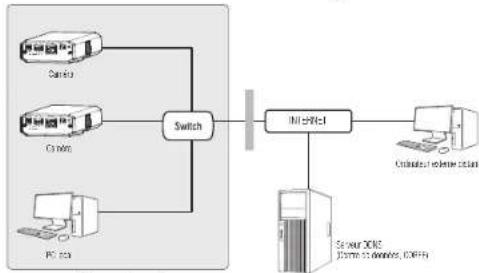

CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecte à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sorte Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
• Par défaut l'adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utilisez Device Manager. Pour plus d'informations sur l'utilisation de Device Manager reporter-vous à « Utilisation de Device Manager ». (Page 23)

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Device Manager et modifiez l'adresse IP de la caméra afin de pouvoir utiliser le navigateur Web sur votre bureau pour la connexion à la caméra.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

Pour plus d'informations sur la configuration de DDNS, reportez-vous à l'aïce en ligne de Web Viewer.

Pour plus d'informations sur la définition du format IP, reportez-vous à l'aïcie en ligne de Web Viewer.

UTILISATION DE DEVICE MANAGER

- Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Hanwha Vision (https://www.HanwhaVision.com).

- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

RECHERCHE AUTOMATIQUE DE LA CAMÉRA

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur sur la page principale de Device Manager.
2. Cochez la caméra dans la liste.
3. Vérifiez l'adresse MAC sur l'autocolant fixé sur la caméra.

CONFIGURATION DE L'ADRESSE IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur sur la page principale.

Configuration de l'IP statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez .

- Les informations IP de la caméra seront affichées en fonction du réglage précédent.

1. Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de Routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour , , .

- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un Routeur large bande

• IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2\~254, 192.168.0.2\~254, 192.168.XXX.2\~254
• Subnet Mask : La valeur de du Roubleur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur de du Routeur large bande est identique à celle de l'option de la caméra.

■ Les réglages peuvent varier selon le modèle du Fouteur large bande connecté.

Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation ou routeur applicable.
- Pour plus d'informations sur la redirection de port du roureur large bande, reportez-vous à - Configuration de la Redirection de la Plage de Ports (Mappage de Ports) - (Page 25)

Si le Routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port.

ex.)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	RTSP Port	554	555

- SI l'option est régioe sur une valeur différente de 80, vous devrez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.

ex.) http://IP address : HTTP Port

http://192.168.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

connexion et configuration réseau

Configuration de l'IP dynamique

Le DHCP vous envoie l'adresse IP.

• Exemple d'environnement IP Dynamique
- Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP
- En cas de connexion directe de la caméra au modem via les protocoles DHCP
- Adresses IP affectées par le serveur DHCP interne via le réseau LAN

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur sur la page principale de Device Manager.
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer].
5. Si un message de réussite s'affiche, cliquez sur [OK].

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Cliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Raccorder].
5. Vérifiez si la caméra est enregistree. • Vérifiez l'adresse MAC sur l'autocolant fixé sur la caméra.

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur < + > sur la page principale de Device Manager.
   • Le menu Configuration de l'équipement s'affiche,

3. Dans le menu, cliquez sur .

4. Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant pulse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez - . Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports Indiqué dans - - sur le visualiseur Web de la camera.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

• La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.
• Les réglages peuvent varier selon le motièle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

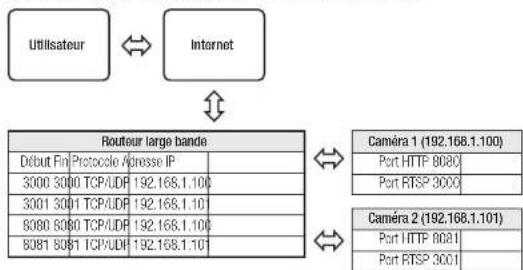

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La direction de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu dans dans "Paramètres > Réseau > DDNS".

1. Lancaz Device Manager. Le système recherche les caméras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.

CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.nanwhe-security.com/ID

- Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://dchns.hannwna-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].

CONNEXION À LA CAMÉRA

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP de la caméra dans la barre d'adresse.

ex.) • Adresse IP (IPv4) : 192.168.1.100 →

http://192.168.1.100

- la boîte de dialogue de connexion devrait apparaître.

- Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de

dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.

2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse.

ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boite de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.

2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse.

ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- la boîte de dialogue de connexion devrait apparaître.

La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via UPnP

1. Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.

2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via Bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour recherche.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si la caméra est directement connectée à un modem de câble DHCP ou à un modem DSL, l'adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet).

Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur , vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique.

http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez

de Web Viewer sur . Renseignez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments sukants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

-Los caractères spéciaux qui sont autorisés. : \~!@+\$%^&*|)_+=[][]^<>,?

• L'espace n'est pas autorisé pour le mot de passe.
• Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
• Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.

Lorsque vous accédez à la caméra, la lenêtre de connexion apparaît. Salsissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte .
   L'ID de l'administrateur, « admin », peut être modifié dans Web Viewer.
2. Saisissez le mot de passe dans le champ de saisie .
3. Cliquez sur [Sign in]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accidoz à la visionnouse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut coucer l'image sur les bords.

INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA

1. Cliquez sur l'icone [Configuration (
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur <Aide [?] pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu'un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Reallex.Installiez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone.
Aucune vidéo n'est affichée lors de l'accès libre au visualiseur Web de plug-in sur Safari via HTTPS.	• Dans la fenêtre d'authortification contextuille affichée lors de l'accès initial à https, cliquez sur "Afficher certificat d'authentification" et sélectionnez l'option "Toujours faire confluence lors de la connexion à l'adresse IP du visualiseur Vrec désigne".• Si le visualiseur Web ne peut toujours pas là une vidéo après avoir sélectionné "Suivent" dans la lenêure de message ci-dessous, appuyez sur la touche de commande – Q pour quitter le navigateur Safari puis recommencez et sullvez les procédures indiquées ci-dessus.
Je n'ai pas accès à la caméra à partir d'un navigateur Internet.	• Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Roubleur large bande, vérifier que le renvoi de port est configuré correctement.
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectées se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connexions de réseau.
La caméra connectée au réseau n'est pas détectée dans le programme Device Manager.	• Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra.
Chevauchement d'images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d'adressas différents. Si une adresse unique est utilisés pour des caméras multiples, les images peuvent se chevaucher.
Aucune image n'apparaît.	• Si la méthode de transmission est configurée sur multidifusion, vérifier s'il y a un roubleur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée.
La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>.

PROBLÈME SOLUTION
	• Vérifiez les réglages selon la séquence suivante ;A. Vérifiez les réglages <Data et heure>.B. L option <Détection mvt> doit être réglée sur <Activier>.C. Vérifiez si l option <E-mail> ou menu <Config. évén.> est cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enregistrement sur la carte Micro SD.	• Vérifiez que la carte mémoire n'est pas défectuouse.Lors du remplacement de la carte Micro SD, l'alimentation doit être disconnectée du produit.
La carte Micro SD est insérée mais la caméra ne fonctionne pas correctement.	• Vérifiez si la carte Micro SD est insérée dans le bon sens. Le fonctionnement des cartes Micro SD formatisées sur d'autres appareils n'est pas garanti sur celle caméra.Formatez la carte Micro SD à nouveau sous le menu <Configuration> — <Événement> — <Stockage>.
Impossible d'enregistrer sur le système NAS.	• Assuroz-vous que l'information enregistrée dans le système NAS soit correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.ID/mot ou passe du NAS est valids.• Assurez-vous de pouvoir accécer au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Les iteme SMB/CIFS du NAS ne sont pas cochés.L'adresse IP du NAS et celle de la caméra ont le même format.Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.• Vérifiez si vous avez lenté d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvogands.• Assurez-vous d'avoir utilisé l'équipement NAS recommandé.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuier l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est saumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reque, y compris les interférences susceptibles de causer un mauvais fonctionnement.

Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radicophoniques.

Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement.

La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et inclique que le produit est conforme à la Directive RoHS de l'Union européenne,

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Co symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USE, etc.) ne peuvent être jetés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veillerz séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jelés avec les autres déchets professionnels et commerciaux.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres d'achets ménagers. L'indication éventuelle des symboles chimiques fig. Cd ou Pb signific que la batterie content des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha

Vision
