MODE D'EMPLOI XNF-9010RV Hanwha Vision
Manuel d'utilisation
XNF-9010RV/XNF-9010RVM
CE
Caméra Réseau
Manuel d'utilisation
Droits d'auteur
©2020Hanwha Vision Co., Ltd. Tous droits réservés.
Marque commerciale
Chaque marcue déposée ci-dessus est enregistrée. Les r'oms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
Restriction
Le droit d'auteur de ce document, est réservé. En aucun cas ce document ne doit être reproduit, distribué ou moché, partiellement ou entièrement, sans l'autorisation formelle.
Clause de non responsabilité
Hanwha Vision fait de son mieux pour vérifié et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifié en les contenus de ce document sans avis préalable.
La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.
L'ID initial de l'administrateur initi est "admin" et le mot de passe doit être défini lors de la première connexion.
Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.
Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.
INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
- Veuillez lire ces instructions.
- Conservez ces instructions.
- Prêtez attention à tous les avertissements.
- Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité de l'eau.
- Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des soivants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
- N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
- Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolère.
- Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
- N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
- Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
- Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
- Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répanou, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normallement ou est tombé par terre.
- Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 1,1 A ou PoE, 0,35 A.
- Ce produit est destiné à être alimenté par un courant isolé.
- Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement.
Si vous installez le produit à l'aide d'outils non conformes, le produit risque d'être endommagé. - Ne pas installer le produit dans un endroit ou des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine. Cela peut endommager le produit.
- Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
- Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.

- L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit.
- Bien qu'un changement rapide de température puisse entraîner la formation de givre à l'intérieur du dôme, la vidéo ne posera aucun problème.
- Ce périphérique a été vérifié à l'aide d'un câble STP. L'utilisation d'une liaison à la terre GND et d'un câble STP appropriés est recommandée pour protéger efficacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication.
AVERTISSEMENT
AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.
Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.
Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.
ATTENTION

ATTENTION
RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.
EXPLICATION DES SYMBOLES GRAPHIQUES

Le symbole de l'éclair se terminant par une fièche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.
présentation
Catégorie de classe I
Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.
Batterie
Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.
La batterie ne peut pas être remplacée.
Appareil déconnecté
Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.
Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.
ATTENTION
Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.
Le port de sortie de l'écran de test du produit est fourni pour une facilité d'installation et n'est pas recommandé à des fins de surveillance.
Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.
Avant de brancher le bloc de raccordement électrique, vous devez d'abord débrancher la fiche d'alimentation de la prise.
L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.
Veuillez lire attentivement les consignes de sécurité recommandées ci-après.
- Ne placez pas cet appareil sur une surface inégale.
- N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
- Ne placez pas cet appareil à proximité de matériaux conducteurs.
- N'essayez de réparer cet appareil vous-même.
- Évitez de placer un verre d'eau sur ce produit.
- N'installez pas le produit à proximité de sources magnétiques.
- Ne bloquez pas les ouvertures de ventilation.
- Ne placez pas d'éléments lourds sur le produit.
- Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.
Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.
La signification des indications fournies dans le manuel est comme suit.
- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.
- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.
※ Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.
Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.
Dans certains environnements d'installation, les communications radio peuvent subir des interférences. Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.
AVERTISSEMENT
Afin de prévenir toute blessure pouvant être occasionnée par la LED IR, ne pas regarder directement la lampe lorsqu'elle est allumée.
Uniquement compatible avec les modèles ci-dessous.
XNF-9010RV
XNF-9010RVM
| Classe de risque 1 |
| ATTENTION : ce produit émet de la lumière infrarouge.Ne pas regarder directement la lampe lorsqu'elle est allumée. |
| Produit testé et conforme à la norme IEC 62471. |
SOMMAIRE
PRÉSENTATION

3 Instructions Importantes Relatives à la Sécurité
6 Spécifications PC Recommandées
6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC
6 NAS — Indications du fabricant
7 Contenu
8 Accessoires en option pour l'installation
8 D'un Coup D'œil
VISIONNEUR WEB

23 Connexion à la Caméra
24 Réglage du mot de passe
24 Login
24 Installation de la visionneuse Web de la caméra
ANNEXES
25 Résolution de Problèmes

INSTALLATION ET CONNEXION

10 Installation

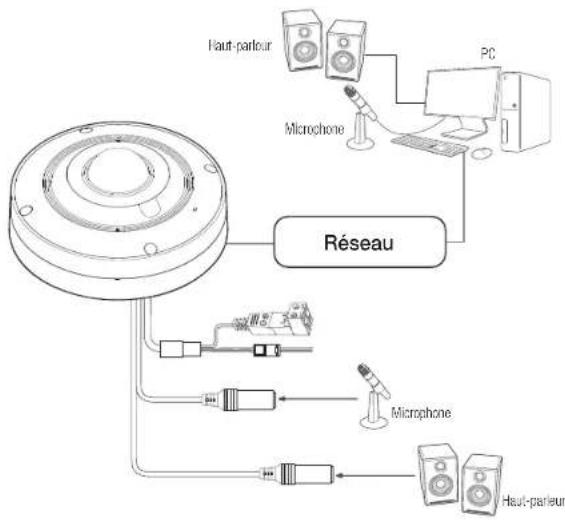

15 Connexion à d'autres Périphériques
CONNEXION ET CONFIGURATION RÉSEAU

18 Connecter la Caméra Directement au Réseau de Zone Locale
18 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP
19 Utilisation de Device Manager
19 Recherche automatique de la caméra
19 Configuration de l'adresse IP
20 Enregistrement manuel de la caméra
20 Configuration automatique de l'IF

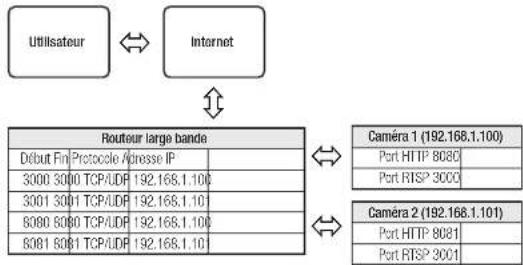

21 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)
22 Connexion à la Caméra Depuis Un Ordinateur Local Partagé
22 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
SPÉCIFICATIONS PC RECOMMANDÉES
• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur
• RAM : 8G ou supérieur
• Navigateur recommandé : Chrome
- Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based)
- Système d'exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome
• Vérification de l'environnement
- Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure
- Mac 10.13/14 : Safari version 11.0.1 ou ultérieure
× La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du CPU (processeur graphique) de l'utilisateur.
CARACTÉRISTIQUES RECOMMANDÉES POUR LA CARTE MÉMOIRE MICRO SD/SDHC/SDXC
- Capacité recommandée : 16 Go à 512 Go (Type MLC requis)
- Fabricants recommandés : SanDisk, Transcend
- Type de produit : Haute endurance
- La compatibilité varie en fonction des fabricants et des types de cartes.
Si deux logements sont utilisés, la carte Micro SD peut prendre en charge jusqu'à 1 To. Chacun des logements peut prendre en charge jusqu'à 512 Go, mais ne peut pas prendre en charge 1 To à lui seul.
- Capacité recommandée : On recommande 200GO ou plus.
- Pour cette caméra-ci, il est recommandé d'utiliser un NAS respectant les indications suivantes.
Produits recommandés : QNAP NAS, Synology NAS
CONTENU
Veuillez vérifier si votre camera et l'ensemble de ses accessoires sont contenus dans l'emballage du produit. (l'accessoire varie selon le pays de vente.)
| Apparence Nom de l'élément Quantité Description Nom du modèle | ||||
| Caméra 1 | XNF-901CFW/XNF-9010RVM | |||
| Guide de prise en main rapide (En option) | 1 | XNF-901CFW/XNF-9010RVM | ||
| Câble pour l'écran de test 1 | Permet de tester la connexion de la caméra à un dispositif d'atl'ichage portable | XNF-901CFW/XNF-9010RVM | ||
| Gacarit | 1 | Guide d'installation du produit | XNF-901CFW/XNF-9010RVM | |
| Clé Torx on L 1 Pour retra fixer le cache supérieur | XNF-901CFW/XNF-9010RVM | |||
| Câble audio/alarmo/alimentation | 1 | Utilisé pour l'audio, l'alarmo, l'alimentation en courant continu 12 V | XNF-901CFW/XNF-9010RVM | |

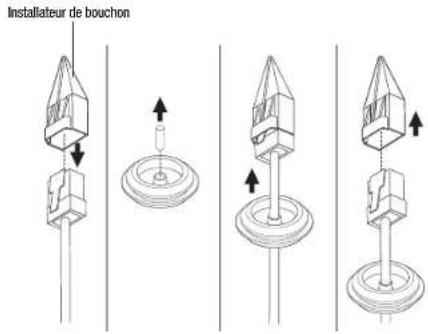

| Installateur de bouchon 1 Sert à connecter le câble RJ45 | XNF-901CFW/XNF-9010RVM | |||
| Apparence Nom de l'élément Quantité Description Nom du modèle | ||||
![]() | Passe-câble 1 | Passe-câble supplémentaire pour l'installation du câble réseau. | XNF-9010RWXNF-9010RWM | |
![]() | Câble et connecteur ferrelle M12 | 1 | Utilisé pour l'alimentation électrique et la connexion au réseau lorsqu'il est coupé à un connecteur mâle M12. | XNF 9010RWM |
présentation
ACCESSOIRES EN OPTION POUR L'INSTALLATION
Vous pouvez acheter des accessoires appropriés en option disponibles.

| Nom du modèle Montage suspendu Tout | |
| XNF-9010RV/XNF-901CRVM | SBP-167HMWSBP-300LMW (Montage sur parapet)SBP-300CMW (Montage au plafond)SBP-300WMW (Montage mural)SBP-300WMW1 (Montage mural)SBP-300NBW (Boltier d'installation)SBP-300NBW (Support de fixation murale)SBP-300PMW (Montage sur poteau)SBP-300KMW (Montage en coin) |

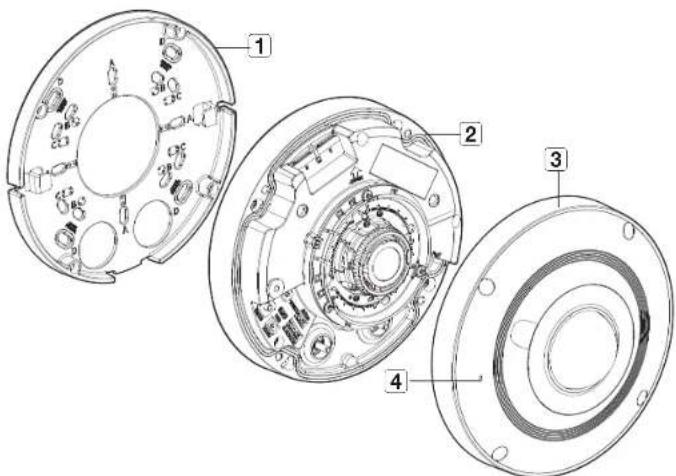

D'UN COUP D'ŒIL
Apparence

| Élément Description | |
| 1 Plaque de montage | Plaque qui fixe la caméra lors de son montage au plafond ou de sa fixation sur un support vendu séparément. |
| 2 Corps de la caméra | Partie du boîtier où la lentille de la caméra et les bornes de connexion sont incluses. |
| 3 Cache supérieur | Couvercle du boîtier utilisé pour protéger l'objectif et l'unité principale. |
| 4 Trou pour microphone | Un orifice de microphone destiné à l'utilisation du microphone interne. |

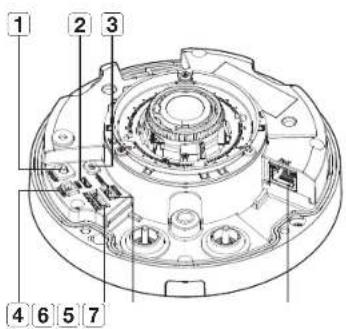

Intérieur

| Élément Description | |
| 1 Bouton de réglage de l'objectif | Acpuyez sur ce bouton de réglage pour le automatique de l'objectif. |
| 2 Port MICRO USB | Port pour connecter le dongle WIFI. Vous pouvez vérifier la vidéo d'installation via les applications installées sur le smartphone. Reportez-vous à la section « Connexion WIFI » à la page 15. ■ Le dongle WiFi et l'adaptateur OTG sont vencius séparément. |
| 3 Bouton de réinitialisation | Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Acpuyez dessus pendant 5 secondes pour relancer le système. ■ Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être active. En l'absence de serveur DHCP sur le réseau, vous devez exécuter le programme Device Manager pour modifier les paramètres réseau de base tels que l'adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau. |
| 4 Port de sortie du moniteur de test | Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l'écran test pour connecter à un écran modèle et vérifier la vidéo test. |

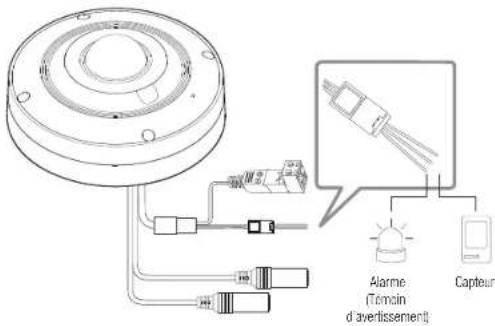

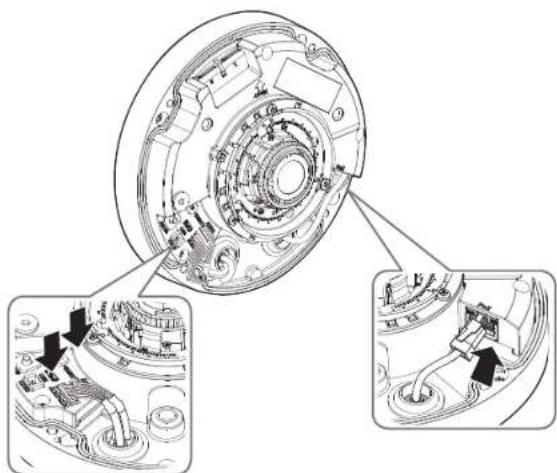

| 5 Port d'E/S de l'alarme/ d'alimentation en 12 V DC | Permet de brancher la grande extrémité du câble audio/alarme/allimentation pour la connexion de l'E/S de l'alarme et de l'alimentation. |
| 6 Port de câble audio | Permet de brancher la petite extrémité du câble audio/alarme/allimentation pour la connexion du haut-parleur et du microphone. |
| Élément Description | |
| 7 Port Réseau | Utilisé pour connecter l'alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau. |
| 8 Diode infrarouge | Ces diodes infrarouge sont commandées par le capteur d'éclairage. |
| 9 Objectif Fisheye | Cet objectif a une vision de 360° est peut onregistrer panoramiquement des vidéos. |
| 10 Capteur d'éclairage | Détracte la lumière reçue pour commander la diode infrarouge. |

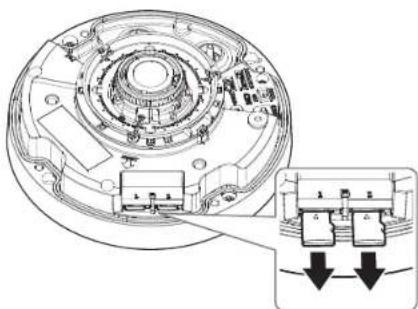

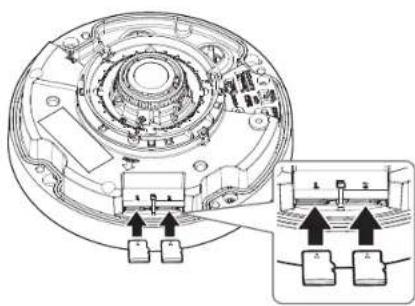

| 11 Fente pour carte micro SD | Compartiment de la carte mémoire Micro SD. |
| 12 Trou pour microphone | Le microphone est intégré dans la caméra. |
INSTALLATION
- Cette caméra(XNF-9010RV/XMF-9010RVM) est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.
Précautions à prendre avant l'installation
Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.
- Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
- L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
- Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnes sur le site, par mesure de précaution.
- Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement.
Forcer l'assemblage à l'aïce d'outils non conformes peut endommager le produit.

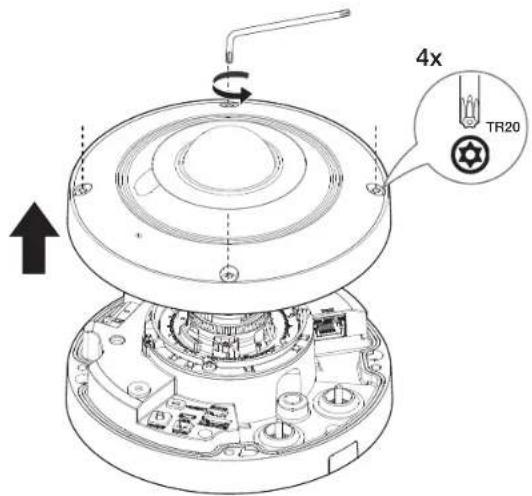

Démontage

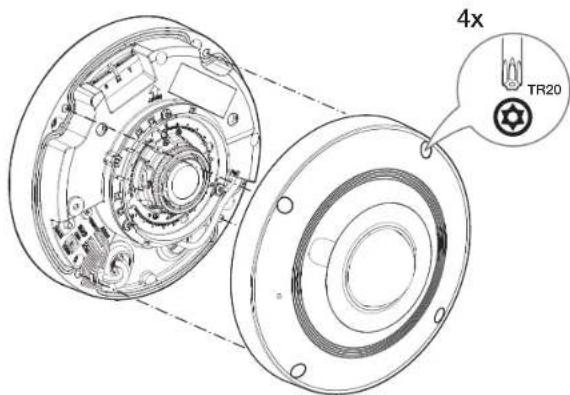

- À l'aide de la clé Torx en L fournie, tournez les 4 vis dans le sens antihoraire pour libérer le cache supérieur.
- Notez qu'il n'est pas nécessaire de dessarer complètement les vis.


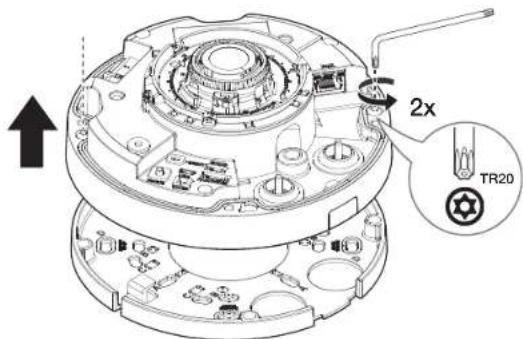

- À l'aide de la clé Torx en L fournie, toumez les 2 vis qui fixent le boîtier de la caméra dans le sens antihoraire pour libérer la plaque de montage.
■ Le retrait complet des vis n'est pas utile.
Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de caméra dans le sens de la flèche.

- Avant d'installer la camera, vous dever insérer la carte Micro SD tant que la source d'alimentation et le boîter sont séparés.
- N'asseyer pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
- En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
- Le désassemblage du couvercie du produit doit être terminé dans un déta de 5 minutes. Sinon, il y a un risque de condensation interne.
Retrait d'une carte Micro SD
Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

- Avant de retirer la carte Micro SD, dans
- Si vous arrêtez la caméra ou retrez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.
Installation de la caméra au plafond ou au mur

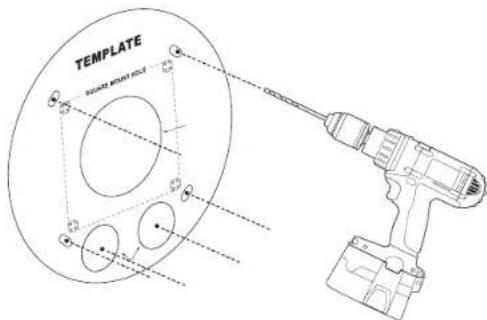

- Fixez le gabart d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

-

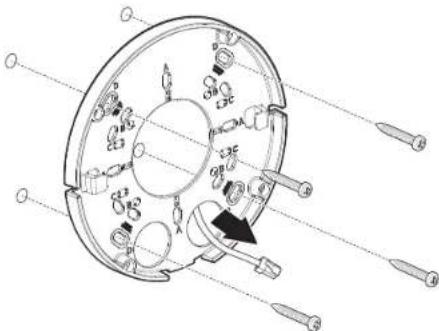

Fixez la plaque de montage avec les vis appropriées.
-
Faites passer le câble audio/alarme/alimentation et le câble réseau par les trous de la plaque de montage.

installation et connexion
[Installation du câble réseau]
- Retirez la partie extrudée du passe-câble retiré.
- Utilisez l'installateur de coffe pour faire passer le câble réseau dans le passe-câble.
![Hanwha Vision XNF-9010RV - [Installation du câble réseau] - 1](/content/2026/05/748477/images/0afa92fe4b7ed40e72802d853f754e2fb3f0d21e98f68b1d7f5aa870216b72ab.jpg)


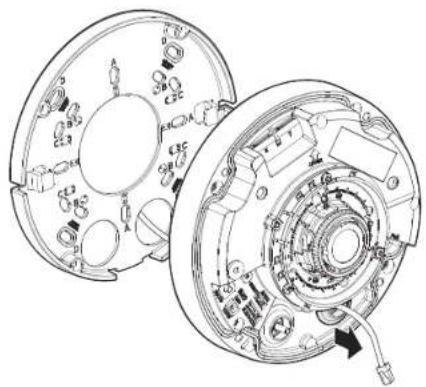

Installateur de bouchon- Montez le passe-câble sur le boîtier de la caméra.
![Hanwha Vision XNF-9010RV - [Installation du câble réseau] - 2](/content/2026/05/748477/images/e21528ded3814ebca9ce698d440cd3782f2a05da754711e9d53b36e47a5a1a44.jpg)
[Installation des câbles audio/alarme/alimentation]

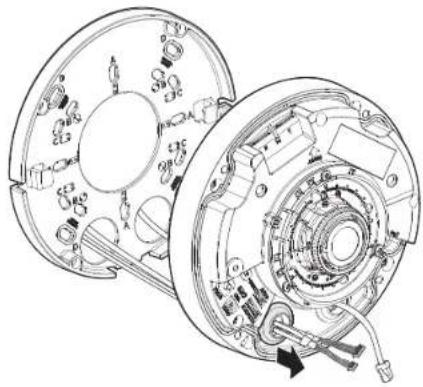

- Montez le passe-câble des câbles audio/alarme/allimentation fournis sur le boîtier de la caméra.
![Hanwha Vision XNF-9010RV - [Installation des câbles audio/alarme/alimentation] - 1](/content/2026/05/748477/images/65c7479e18c8e02ef55ab4fabb979882689f18284beb53d557eb50dacb26891c.jpg)

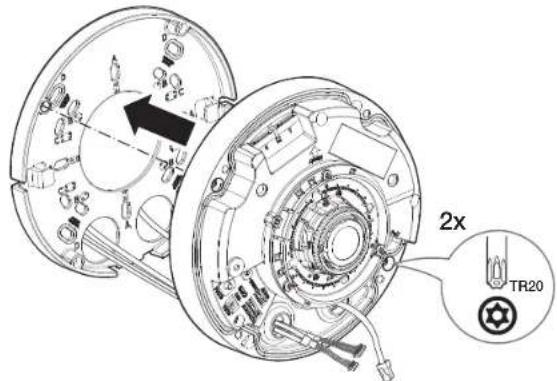

- Reliez la plaque de montage au boîtier de la caméra.
![Hanwha Vision XNF-9010RV - [Installation des câbles audio/alarme/alimentation] - 2](/content/2026/05/748477/images/237da75d8f357c6f3ca41fa798e264af12c6d8e6ade0b1523a7cb98a80aaf8c2.jpg)
- Connectez le câble réseau et celui de l'alarme/l'alimentation ainsi que la prise audio au port du module de la caméra.
![Hanwha Vision XNF-9010RV - [Installation des câbles audio/alarme/alimentation] - 3](/content/2026/05/748477/images/2e3b9d843045636dd86c96f21c259024a69952c1f5555f834889b5c97cb935b8.jpg)
-
Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 14)
-
Montez le cache supérieur.
![Hanwha Vision XNF-9010RV - [Installation des câbles audio/alarme/alimentation] - 4](/content/2026/05/748477/images/2f6c8b1f6e5528d2047f771575611cec8de3bde8a9b0b1a29c19e73664ea0ad9.jpg)
- Si le couvercle n'est pas correctement ressonné, vous pouvez rencontrer des problèmes d'étanchéité. (P66)
Installation extérieure
Lorsque vous installez la caméra à l'extérieur, la caméra doit être rendue étanche avec une bande de butylcaoutchouc étanche (qui peut être schetée en magasin) afin que l'eau ne coule pas dans l'espace du câble relié à la zone extérieure.
- Connectez l'alimentation, les cables E / S audio et câble LAN.
- Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en cacutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.
Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provocer une fuite. Assurer vous de protéger le câble avec une large écaissour de ruben.
- Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

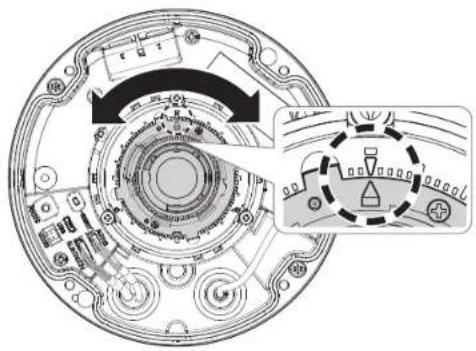

Réglage de l'orientation de la caméra de surveillance

- Réglage de la direction de surveillance
Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. Ou, le terme Rotation désigne l'action de faire pivoter la lentille sur son axe.
La plage de rotation effective est de ±180 degrés.
- Méthodes de réglage
Pour régler la direction de la caméra, prenez le support de la lentille dans vos mains et faites-le pivoter tout en vérifiant l'affichage de la direction.
Pour régler la direction de surveillance de la caméra, prenez le support de la lentille dans vos mains et faites-le pivoter. Si vous réglez la direction par la lentille, la mise au point peut être l'oue ou des traces de doûts peuvent rester sur la surface.
- Si vous devez utiliser le mode R manuel de la caméra, installez-la en tenant compte des précautions d'installation suivantes.

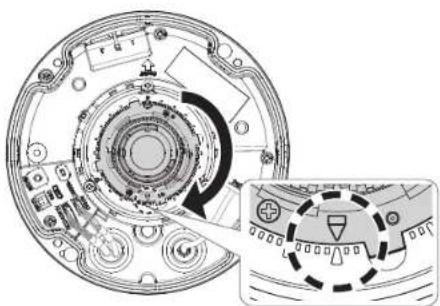

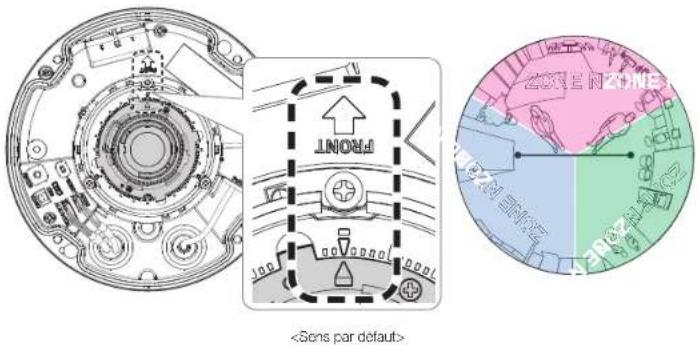

Précautions d'installation pour l'utilisation du mode IR manuel
- Ce mode est recommandé lorsque, lors d'un contrôle sous faible luminosité, celle-ci est différente en fonction de la direction.
- La position de la LED IR étant fixe, si vous faites pivoter l'objectif de la caméra, seule la vidéo de surveillance de la caméra pivotera, mais pas le sens de diffusion de la LED IR.
- Lors de l'installation, assurez-vous de la position dans le bon sans par défaut de la marque FRONT.
- Même après avoir terminé l'installation de la caméra, vous pouvez la personnaliser en utilisant la rotation vidéo si nécessaire.
[Exemple de montage au plafond]


Le port de sortie de l'écran de test du produit est fourni pour une facilité d'installation et n'est pas recommandé à des fins de surveillance.
- Le port Micro USB du produit est fourni pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.
Connexion Ethernet
Connectez le câble Ethernet au réseau local ou à Internet.
Connexion WiFi
Configuration de la caméra
- Connectez l'adapteur OTG (5 broches) et le dongle Wi-Fi au port Micro USB.
Configuration du Smartphone
- Instalez l'application d'installation Wisenet.
- Sélectionnez le SSID de la caméra après avoir allumé le WiFi.
- Exécutez l'application d'installation de Wisenet.
- Lorsque vous vous connectez à la caméra, la vidéo sera connectée
- La vidéo sera lue sans être connectée pendant la connexion initiale.
- Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.
Fabricant de dongle recommandé
| Fabricant Modèle | |
| NETS WF2123 n300 | |
| EDIMAX EW-7811Un | |
| IP Time N100mini | |
| TP-LINK TL-WM523N V1 | |
| ASUS USB-N13 | |
| ASUS USB-N10 NANO | |
| NETGEAR WNA3100M | |
| IODATA WN-S150UMW |
Alimentation
Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.
En cas d'application simultanée d'un PoE et d'un courant CC 12 V. la caméra est alimentée à partir du PoE
- Vous pouvez également utiliser un routeur doté d'une alimentation électrique par câble Ethernet pour fournir le courant à la caméra.
- Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE802.3af.
Il est conseillé d'utiliser uniquement une source d'alimentation PoE et 12V CC.
■ Prenez soin de ne pas inverser la polarité en connectant le câble d'alimentation.
- Si vous voulez connecter un périphérique externe, vous devez ételindre le périphérique externe avant de poursuivre.
installation et connexion
Raccorder un connecteur de câble (XNF-9010RVM)
Raccordez le connecteur mâle M12 au trou du connecteur femele M12 de la caméra.

- Cette caméra utilise des connecteurs femelles de types code D.
- Le PoE (alimentation électrique par Ethernet) est compatible.
Il vous est recommandé d'utiliser un connecteur réseau blindé,

- Racocordez cette caméra à un câble réseau bindé (STP).
- Veuillez utiliser des câbles externes code D, connecteur mâle, à 4 pôles qui répondent aux spécifications M12.
- Contrôler que le périphérique PoE est correctement raocordé à la terre.
Alimentation et réseau (XNF-9010RVM)

- Le procédé de connexion peut varier en fonction du système d'installation de l'utilisateur.
- Raccardez-la à un connecteur PoE jalimentation électrique par Ethernet (Power over Ethernet) d'un routeur avec PoE activé.
- Utilisez une PoE (alimentation électrique par Ethernet (Power over Ethernet)) qui soit conforme avec les protocoles IEEE802.3af.
Vous ne pouvez utiliser qu'un péricherique de mode PoE A qui alimente en électricité par l'intermédiaire de la paire de broches de données 1, 2, 3, 6. - Même si vous utilisez le câble de conversion M12-BJ45, vous pouvez utiliser uniquement un équipement PoE de type A qui alimente les broches de paires de données 1, 2, 3, 6.
Spécification du câble d'alimentation pour chaque modèle
Dans le cas d'une alimentation en 12 V CC :
| Type de 11 (AWG) #22 #20 #18 | |||
| Longueur de câble (Max.) 24m 38m 60m |
Spécifications du câble réseau
| Élement Contenus Remarque | ||
| Connecteur RJ45 (10/100BASE-T) | ||
| Ethernet 10/100BASE-T | ||
| Câble 5e catégorie | ||
| Distance max. 100 m Résistance CC | ≤ 0,125 Φ/m | |
| Support du PoE IEEE 802 3af | ||

Connector à l'entrée/la sortie Audio

- Vous pouvez utiliser le microphone intégré dans la caméra sans avoir à connecter un microphone externe.
- Branchez le port SPEAKER de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
- Vérifiez les specifications pour l'entrée audio.
- Codec audio
-
Entrée Audio : G.711 PCM (Vitesse de transmission : 84kbps / Fréquence d'échantillonnage : 8kHz), G.726 ADPCM (Vitesse de transmission : 16kbps, 24kbps, 32kbps, 40kbps / Fréquence d'échantillonnage : 8kHz), AAC (Vitesse de transmission : 48Kbps / Fréquence d'échantillonnage : 16kHz)
• Audio duplex complet -
Entrée audio : Sélectionnable (microphone / ligne / microphone intégré), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée : 2000 Ohms
- Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
- Impédance de sortie de ligne : 6000
Connexion au boîtier du port E/S
Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.
• GND : Port commun pour le signal d'alarme d'entrée/sortie.
- Si un appareil (ex. lumière dignotante et sorénoj) dont la tension et l'intensité excédent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer d'ystonctionnement. Référez-vous au « Schéma de câblage de sortie de l'alarme » lors du raccordement de périphériques dont la tension excide les spécifications actuels.
Pour connecter le capteur externe
Connectez l'une des deux lignes de signal au port [ALARM ii1] (si vous souhaitez que ce soit le port d'entrée) et l'autre au port [GND].
Schéma de câblage d'entrée de l'alarme
Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l'intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement.
Référez-vous au schémia de raoccordement de l'alarme ci-dessous lorsque vous connectez des appareils dont la tension excéde les spécifications actuelles.
Schéma de câblage de sortie de l'alarme
Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE
Se connecte à la caméra à partir d'un PC local sur le LAN
- Lancer un navigateur Internet sur le PC local.
-
Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.
-
Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvici de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
Par défaut l'adresse P sera attribuée automatiquement depuis le serveur DHCP
En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utilisez Device Manager.
Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à • Utilisation de Device Manager • (Page 19)
CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP
- Connectez l'ordinateur utilisateur directement à la caméra réseau.
- Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
- Utilisez le navigateur Internet pour connecter le Web viewer.
- Allez à la page [Configuration].
- Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
- Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
- Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
- Redémarrez la caméra.
Pour plus d'informations sur la configuration de DDNS, reportez-vous à l'aïcle en ligne de Web Viewer. Pour plus d'informations sur la définition du format IP, reportez-vous à l'aïcle en ligne de Web Viewer.
UTILISATION DE DEVICE MANAGER

Le programme Device Manager peut être téléchargé depuis le menu
- Plus d'instructions relatives à Device Manager sont disponibles dans le menu
RECHERCHE AUTOMATIQUE DE LA CAMÉRA
Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.
- Cliquez sur
sur la page principale de Device Manager. - Cochez la caméra dans la liste.
- Verifiez l'adresse MAC sur l'autocollant fixe sur la camera.
CONFIGURATION DE L'ADRESSE IP
Si vous souhaitez modifier les paramètres réseau de la caméra, le signe
Configuration de l'IP statique
Entrez et configurez manuellement l'adresse IP et les informations sur le port.
- Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
- Cliquez sur
sur la page principale de Device Manager. - Sélectionnez
. • Les informations IP de la caméra seront affichées en fonction du réglage précédent. - Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de Routeur large bande
Demandez au gestionnaire de réseau de définir les valeurs pour
- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.
Si vous utilisez un Routeur large bande
- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2\~254, 192.168.0.2\~254, 192.168.XXX.2\~254
- Subnet Mask : La valeur de
du Routeur large bande est identique à celle de l'option de la caméra. - Gateway : La valeur de
du Routeur large bande est identique à celle de l'option de la caméra.

- Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable. - Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à . . . Configuration de la Redirection de la Plage de Ports (Mappage de Ports) × (Page 21).
Si le Routeur large bande dispose de plusieurs caméras connectées
Configurez séparément les réglages IP et les réglages de port. ex.)
| Réglages IP | IP Address | 192.168.1.100 | 192.168.1.101 |
| Subnet Mask | 255.255.255.0 | 255.255.255.0 | |
| Gateway | 192.168.1.1 | 192.168.1.1 | |
| Réglages de port | HTTP Port | 8080 | 8081 |
| RTSP Port | 554 | 555 | |

- Si l'option
- Cliquez sur le bouton [Appliquer].
- Si un message de réussite s'affiche, cliquez sur [OK].
connexion et configuration réseau
Configuration de l'IP dynamique
Le DHCP vous envoie l'adresse IP.
- Exemple d'environnement IP Dynamique
- Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP
- En cas de connexion directe de la caméra au modem via les protocoles DHCP
-
Adresses IP affectées par le serveur DHCP interne via le réseau LAN
-
Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
-
Cliquez sur
sur la page principale de Device Manager. -
Sélectionnez
-
Cliquez sur le bouton [Appliquer].
-
Si un message de réussite s'affiche, cliquez sur [OK].

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.
- Cliquez sur
– sur la page principale de Device Manager. - Entrez la plage d'adresses IP que vous recherchez.
- Sélectionnez le
de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe. - Cliquez sur le bouton [Raccorder].
- Vérifiez si la caméra est enregistree. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

- Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
- Cliquez sur < + > sur la page principale de Device Manager.
- Le menu Configuration de l'équipement s'affiche.
-
Dans le menu, cliquez sur
. -
Cliquez sur le bouton [Fermer].
Si vous avez installé un Routeur large bande muni d'une camera connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.
Redirection manuelle de la plage de ports
- Depuis le menu Setup du Routeur large bande, sélectionnez
. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné. - Sélectionnez
et pour chacune des cameras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans - - sur le visualiseur Web de la caméra. - Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

- La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.
- Les réglages peuvent varier selon le motièle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.
Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau
- Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.
Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecte la caméra réseau, cochez la case à cocher dans le menu
- Lancaz Device Manager. Le système recherche les cameras connectées et en affiche la liste.
- Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

- Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.
CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR DISTANT VIA INTERNET
Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux cameras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.
- Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
- Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la camera ou l'adresse IP ou Routeur large bande dans la barre d'adresse. ex.) http://ddns.harwha-security.com/ID

- Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://dxns.hanwha-security.com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit].
CONNEXION À LA CAMÉRA
Normalement, vous devez procéder comme suit
- Lancez le navigateur Internet.
-
Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100
-
la boîte de dialogue de connexion devrait apparaître.
* Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111
→ http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.
Si le numéro de port HTTP est différent de 80

- Lancez le navigateur Internet.
- Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (8080)
→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.
Utilisation de l'adresse URL
- Lancez le navigateur Internet.
- Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID
- la boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.
Se connecter via UPnP
- Exécutez le système client ou d'exploitation afin de supporter le protocole UPnP.
- Cliquez sur le nom de la caméra aux fins de recherche.
Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.
- La fenêtre de connexion s'affiche.
Se connecter via Bonjour
- Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
- Cliquez sur le nom de la caméra pour recherche.
Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.
- La fenêtre de connexion s'affiche.
Vérification de l'adresse DDNS
Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes alonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.
Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur
RÉGLAGE DU MOT DE PASSE
Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments sukants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.
-Les caractères spéciaux qui sont autorisés : \~1024S%^0 -- 10 [.]?
- Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractéros ou entrées clavier consécutives pour vos mots de passe.
- Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-e.

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.
- Entrez « admin » dans la zone de saisie de texte
. L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié. - Saisissez le mot de passe dans le champ de saisie
. - Cliquez sur [Sign in]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

- Lorsque vous accardez à la visionneuse web de la caméra, accardez une attention particulière à la sécurité en vérifiant si les données d'image sont cryotées.

- Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.
INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA
- Cliquez sur l'icone [Configuration (
- La fenêtre de configuration apparaît.
- Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
- Cliquez sur <Alde ( ?) pour voir les descriptions détaillées de chaque fonction.

| PROBLÈME SOLUTION | |
| Lorsqu’un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement. | • Ce qui se produit quand le piote de microphone a été réglé sur le piote Realtek. Instaitez le périphérique audio haute définition (piote par défaut Windows) ou le piote tiers comme piote de microphone. |
| Quelles sont les spécifications des fichiers WAVE nécessaires pour lire de l’audio au moment d’un événement ? | • Un droit d’échantillonnage de 48 000 kHz ou inférieur est recommandé.• Pour les bits par échantillon, une valeur jusqu’à &*16 bits est recommandée.• Scul le format d’encodage POM est pris en charge. |
| Aucune vidéo n’est affichée lors de l’accès libre au visualiseur Web de plug-in sur Satali via HTTPS. | • Dans la fenêtre d’authentification contextuelle affichée lors de l’accès initial à https, cliquez sur “Afficher certificat d’authentification” et sélectionnez l option “Toujours faire confluence lors de la connexion à l’adresse IP du visualiseur Weo désigné”.• Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné “Suivent” dans le fondtre de massage ci-disseous, appuyez sur le touche de commande – Q pour quitter le navigateur Satali plus recommencez et suvez les procédures indiquées ci-dessus. |
| Je n’ai pas accès à la caméra à partir d’un navigateur Internet. | • Vérifier pour s’assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP. vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Roubleur large bande, vérifier que le renvoi de port est configuré correctement. |
| Le visionneur a été déconnecté pendant le suivi. | • Les visionneurs connectés se déconnectent à tout changement apperté à la caméra ou aux configurations de réseau.• Vérifier toutes les connolons de réseau. |
| La caméra connectée au réseau n’est pas détectée dans le programme Device Manager. | • Désactiver les paramètres de paro-fou sur votre PC et chercher de nouveau la caméra. |
| Chevauchement d’images. | • Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d’adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chovaucher. |
| PROBLÈME SOLUTION | |
| Aucune image n'apparaît. | • Si la méthode ce transmission est configurée sur multidiffusion, vérifier s'il y a un routour qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée. |
| La voix n'est pas enregistrée même si les paramètres d'entrée audio sont configurés. | • Vous devez activer la case à cocher <Entrées audio> dans <Basic> - <Profil vidéo>. |
| de l' <Analyse> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d'analyse s'est produit. | • Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Data et heure>.B. L option <Detraction mv> doit être réglée sur <Activer>.C. Vérifiez si l option <E-mail> du menu <Config. évion,> est cochée avant utilisation. |
| Aucun signal n'est défecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente. | • Vérifiez les réglages de port de sortie de l'alarme. |
| Impossible d'effectuer un enregistrement sur la carte Micro SD. | • Vérifiez que la carte mémoire n'est pas défectueuse.Lors du remplacement de la carte Micro SD, l'alimentation doit être doconnectée du produit. |
| La carte Micro SD est insérie mals la caméra ne fonctionne pas correctement. | • Vérifier si la carte Micro SD est insérie dans le bon sens. Le fonctionnement des cartes Micro SD formatées sur d'autres appareils n'est pas garanti sur cette caméra.Formatez la carte Micro SD à nouveau sous le menu <Configuration> → <Événement> → <Stockage>. |
| Impossible d'enregistrer sur le système NAS. | • Assuraz vous que l'information enregistrée dans le système NAS soit correcte. |
| Un rapport mentionne que le réglage du système NAS a échoué. | • L'adresse IP du NAS est valids:• IDmot de passe du NAS est valide.• Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Les items SMB/CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et celle de la caméra ont le même format.Ex: La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.Si l'adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1-192.168.20.255.• Vérifier si vous avez tenté d'y accéder sous un autre nom d'utilisateur sans formater le principal dossier utilisé ou sauvegardé.• Assuraz vous d'avoir utilisé l'équipement NAS recommandé. |

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par par la partie responsable de la conformité pourrait annuier l'autorisation de l'utilisateur à utiliser l'équipement.
Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris les interférences susceptibles de causer un mauvais fonctionnement.
Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.
Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radicophoniques.
Le fonctionnement de cet équipement au sein d'une zone résidentielle peut prévoquer des interférences dangereuses, dans ce cas l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucle de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour affrir à ses clients des produits plus respectueux de l'environnement.
La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif) Co symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. Le mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veillerz séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacier le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacier leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres dechets professionnels et commerciaux.

Elimination des batteries de ce produit
(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en lin de vie avec les autres dûchets mônagons. L'indication éventuelle des symboles chimiques Fig. Cd ou Pb signifié que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la sante humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha
Vision
