Type de produit	Cuisinière à gaz encastrable
Marque	Atag
Modèle	HG9611ME
Nombre de brûleurs	4
Types de brûleurs	Ralenti (1.0 kW), Normal (2.0 kW), Puissant (3.0 kW), Wok (5.7 kW) pour G20
Puissance maximale	5.7 kW (brûleur Wok)
Dimensions hors tout (L x P)	904 x 522 mm
Dimensions d'encastrement (L x P)	860 x 490 mm
Alimentation électrique	230 V - 50 Hz - 3 W
Type de gaz compatible	Gaz naturel (G20, G25) et GPL (G30, G31) selon réglage
Sécurité enfant	Verrouillage enfants par touche marche/arrêt (4 secondes)
Protection de flamme	Rallumage automatique et coupure gaz si flamme éteinte
Indicateur de chaleur résiduelle	Témoin lumineux par brûleur, durée variable selon utilisation
Arrêt d'urgence	Touche marche/arrêt éteint tous les brûleurs simultanément
Entretien quotidien	Nettoyer avec produit doux et éponge, éviter lave-vaisselle
Nettoyage de la plaque en verre	Produit spécial pour céramique, vinaigre blanc pour traces de calcaire
Nettoyage des brûleurs	Démontage et nettoyage doux, ne pas plonger chaud dans l'eau
Matériau de la plaque	Verre
Matériau des brûleurs	Émail et cuivre (Wok) avec revêtement Keradur®
Coupure automatique	Arrêt après 6 heures de fonctionnement continu
Garantie	Sur carte de garantie fournie
Service après-vente	Contacter via le site www.hps.nl ou la carte de garantie
Installation	Uniquement par un installateur gazier agréé

FOIRE AUX QUESTIONS - HG9611ME Atag

Comment verrouiller la plaque pour eviter que les enfants l’allument ?

Pour activer le verrouillage enfants, appuyez sur la touche marche/arret pendant 4 secondes. Le temoin lumineux clignote par longs intervalles. En mode verrouille, tourner un bouton provoque un clignotement rapide du temoin. Pour desactiver, reappuyez 4 secondes.

Que faire si un bruleur ne s’allume pas ?

Verifiez d’abord que l’appareil est allume et que le gaz est ouvert. Si le temoin lumineux clignote, cela peut indiquer un verrouillage enfants actif, une bougie sale ou humide, ou des elements de bruleur mal assembles. Nettoyez et sechez la bougie et les elements, puis reassemblez correctement. Si le probleme persiste, consultez le tableau de depannage dans la notice.

Comment nettoyer la plaque en verre ?

Utilisez un produit d’entretien special pour plaques ceramique. Pour les traces de calcaire, appliquez du vinaigre blanc. Evitez les poudres a recurer, les eponges metalliques et les objets pointus. Nettoyez toujours les touches et bruleurs avant la plaque pour ne pas la salir a nouveau.

Que signifie le clignotement des temoins lumineux ?

Un clignotement lent du temoin de la touche marche/arret indique que le verrouillage enfants est actif. Un clignotement rapide apres avoir tourne un bouton signale que la securite enfants empeche l’allumage. Si tous les temoins clignotent successivement, cela peut indiquer un defaut electronique ; debranchez puis rebranchez l’appareil, et contactez le service apres-vente si necessaire.

Comment utiliser le bruleur Wok ?

Le bruleur Wok permet une cuisson a tres haute temperature. Coupez les ingredients en morceaux a l’avance, utilisez une huile de bonne qualite (olive, mais, tournesol, arachide) et ajoutez d’abord les aliments qui necessitent le plus long temps de cuisson. Une grille auxiliaire peut etre placee pour stabiliser un wok a fond rond. Le bruleur Wok dispose aussi d’une position tres basse pour mijoter.

Quelle est la puissance maximale de la plaque ?

La puissance maximale est de 5,7 kW pour le bruleur Wok en gaz naturel (G20). Les autres bruleurs ont des puissances de 1,0 kW (ralenti), 2,0 kW (normal) et 3,0 kW (puissant).

Comment arreter tous les bruleurs en urgence ?

Appuyez sur la touche marche/arret pour eteindre tous les bruleurs simultanement. C’est l’arret d’urgence. Vous pouvez ensuite les rallumer individuellement en reappuyant sur la touche.

L’appareil s’eteint tout seul apres un certain temps, pourquoi ?

La plaque est equipee d’une protection de duree d’utilisation maximale : si un bruleur reste allume plus de 6 heures consecutives, l’appareil s’eteint automatiquement. C’est une securite pour eviter les oublis. Il suffit de rallumer le bruleur si necessaire.

Quel type de gaz utiliser avec cette plaque ?

La plaque est livree pour fonctionner avec du gaz naturel (G20 ou G25 selon la pression). Elle peut etre convertie pour le GPL (G30/G31) par un installateur agree. Le type de gaz et le pays sont indiques sur la plaque d’identification.

Ou trouver le numero de service apres-vente ?

Les adresses et numeros de telephone du service apres-vente se trouvent sur la carte de garantie fournie avec l’appareil. Vous pouvez egalement consulter le site www.hps.nl. Ayez a portee de main le code de production (PCODE) et le numero complet de l’article (ITEMNR).

MODE D'EMPLOI HG9611ME Atag

notice d'utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 4 - 23

DE

votre plaque de cuisson au gaz

description....FR 4

introduction....FR 5

sécurité

les points qui méritent votre attention . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 6

commande

allumer et régler....FR 7

particularités .... FR 8

cuisiner confortablement

utilisation optimale .... FR 10

entretien

généralités....FR 11

pannes

tableau....FR 14

environnement

que faire de l'emballage et de l'appareil usé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 15

instructions d'installation

généralités....FR 16

encastrement FR 18

fiche technique....FR 23

NL

handleiding....NL 4 - 27

DE

Anleitung. DE 4 -27

GB

manual.... GB 4 -27

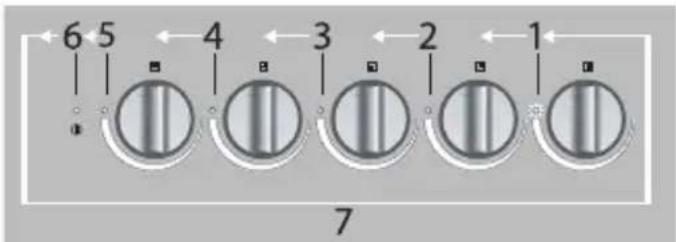

4 7 8 1 3 2 5 2 6

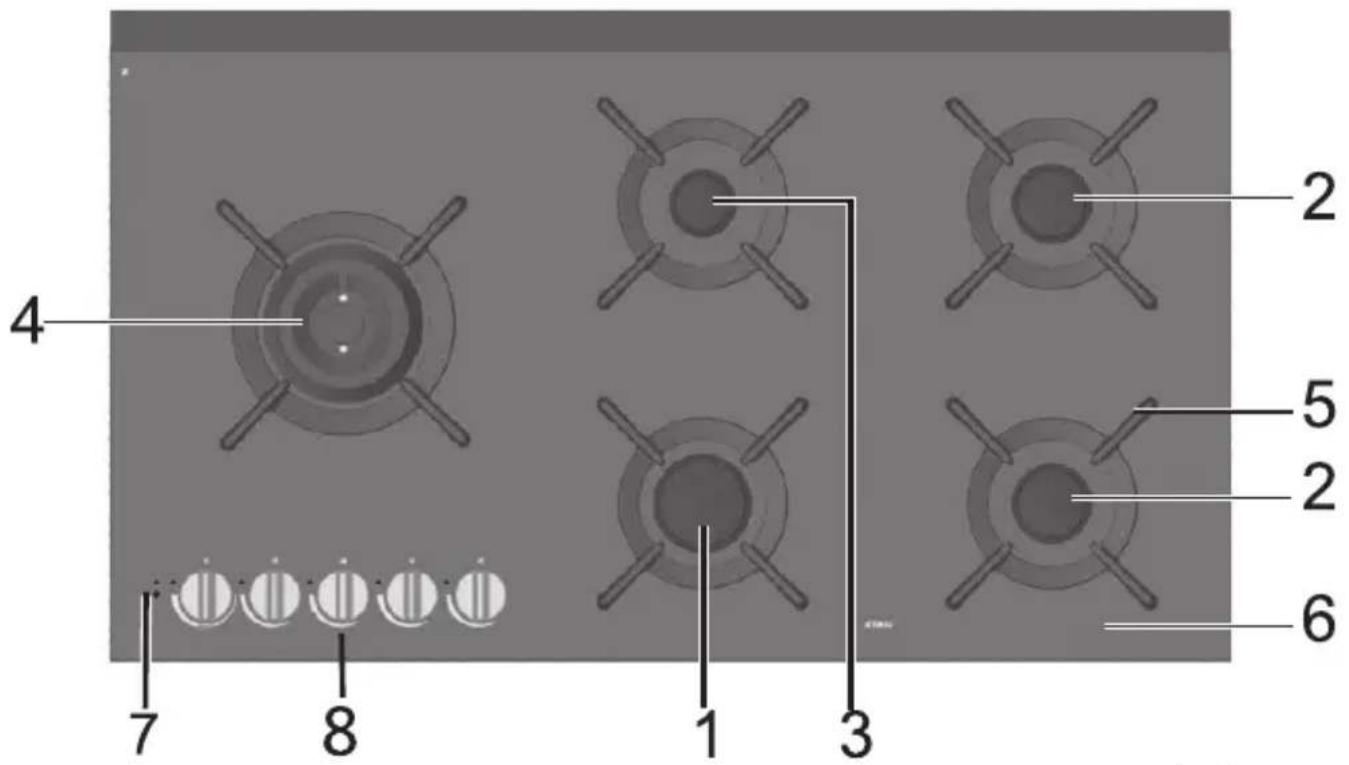

1. brûleur puissant
2. brûleur normal
3. brûleur à ralenti
4. brûleur wok
5. grille de cuisson
6. plaque de verre
7. la touche marche/ ârret
8. bouton de commande

signilisation du brûleur position 0 le témoin lumineux position élevée wok position basse cercle éxtérieur wok position basse wok

le témoin lumineux signalisation du brûleur position 0 position basse position élevée

KOOKKEUR

La présente plaque de cuisson a été conçue pour le véritable amateur de cuisine. Les brûleurs sont de puissances diverses, ce qui vous permet de préparer des mets divers.

Cet appareil répond à toutes les exigences en viqueur pour le label de qualité pour les appareils de cuisine. La plaque de cuisson au gaz allie un rendement élevé à un minimum de combustion imparfaite.

La plaque de cuisson est équipée de divers dispositifs de sécurité intégrés, tel qu'un verrouillage enfants, des témoins de chaleur résiduelle, protection de durée d'utilisaton maximale et une protection de la flamme veillant à ce que jamais du gaz non brûlé ne s'échappe du brûleur. Votre plaque de cuisson est dotée du système de commande synchro.

Ce manuel contient une description visant à vous permettre d'utiliser la plaque de cuisson au gaz d'une manière aussi optimale que possible. En plus d'une information sur la commande, vous trouverez également une information de base qui vous sera utile lors de l'utilisation de ce produit.

Conservez bien ce manuel pour permettre à un autre utilisateur éventuel d'en tirer aussi profit.

En outre, le manuel sert aussi de référence au service après-vente.

Dans ce sens, collez la plaque de données livrées dans le cadre réservé à cet effet, au dos du manuel. S'il y a lieu, collez aussi ici la plaque de données, livrée avec le set de conversion. Les plaques de données comprennent toute l'information nécessaire au service après-vente pour répondre correctement à vos questions.

Nous vous souhaitons bien du plaisir à cuisiner !

pictogrammes utilisés

important à savoir

conseil

Veillez à une bonne aération pendant l'utilisation

• Maintenez les points d'aération naturels ouverts.
• En cas d'une utilisation prolongée de la plaque de cuisson, une aération supplémentaire est indispensable. Ouvrez, par exemple, une fenêtre ou installez une aération mécanique.

N'utilisez la plaque de cuisson que pour préparer des mets

– L'appareil n'est pas approprié pour chauffer des espaces.

Ne flambez jamais sous une hotte

- En raison de flammes élevées, un incendie peut se déclencher, aussi en cas d'un ventilateur mis à l'arrêt.

Les éléments du brûleur sont brûlants pendant l'utilisation, mais aussi directement après l'utilisation

– Evitez tout contact direct avec des matériaux non résistants à la chaleur.
- Ne plongez jamais dans l'eau froide des brûleurs et des grilles de cuisson chaudes. En raison d'un refroidissement brutal, l'émail risque d'être endommagé.

La distance allant d'une casserole à une touche ou à une paroi non résistante à la chaleur doit dépasser les deux centimètres

- En cas de distances plus petites, les touches ou la paroi risquent de changer de couleur et/ou de se déformer sous l'effet de la température élevée.

Utilisez toujours les grilles de cuisson et les ustensiles appropriés

• Placez toujours la casserole sur la grille de cuisson. Le placement direct d'une casserole sur la tête du brûleur risque d'engendrer des situations dangereuses.
• Des bacs en aluminium ou en plastique ne sont pas appropriés en tant qu'ustensiles de cuisine. Ils risquent de brûler sur la tête du brûleur et sur les grilles de cuisson.

Placement des éléments du brûleur et des grilles de cuisson

• La plaque de cuisson ne peut fonctionner correctement que si les éléments du brûleur ont été bien mis les uns dans les autres via les cames de guidage.
• Veillez à ce que les grilles de cuisson soient bien droites l'une en face de l'autre et soient plates sur la plaque de verre. C'est seulement de cette manière que les casseroles peuvent rester stables.

Cette plaque de cuisson à gaz est équipée de divers dispositifs électroniques de sécurité intégrés contrôlant le fonctionnement de la plaque. Dès que la plaque est branchée, les dispositifs de sécurité sont enclenchés et la plaque se trouve en mode de veille.

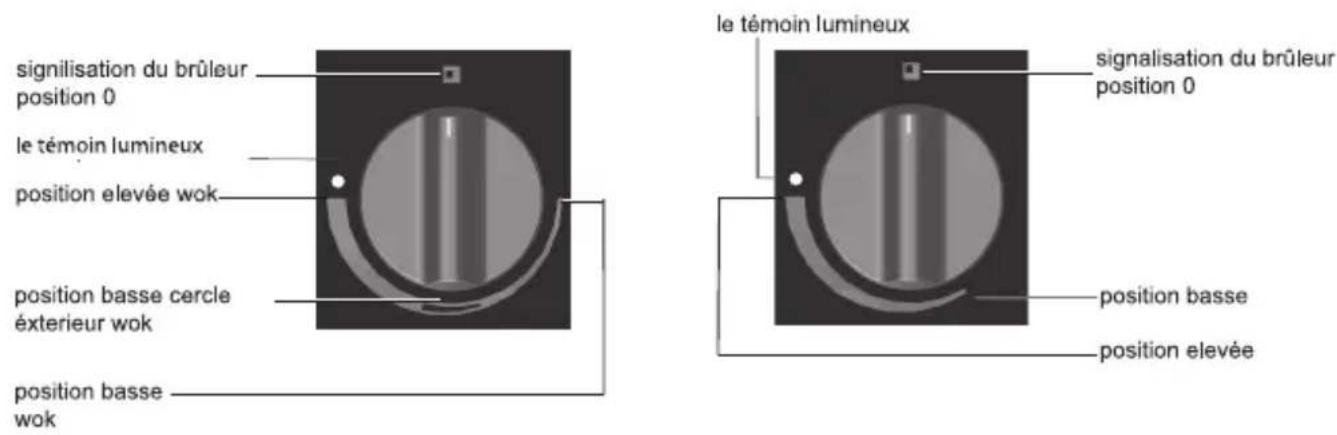

verrouiller et allumer

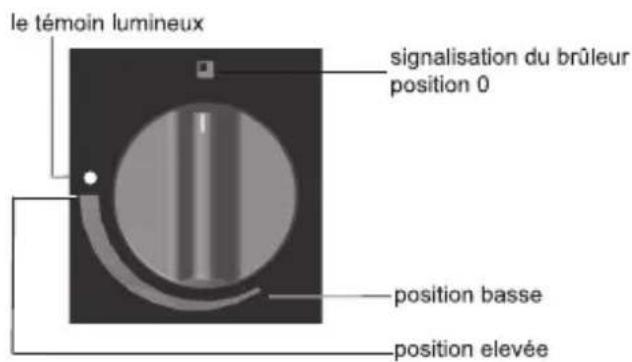

signilisation du brûleur position 0 le témoin lumineux position élevée wok position basse cercle éxterieur wok position basse wok le témoin lumineux signalisation du brûleur position 0 position basse position élevée

le temoin lumineux la touche marche/ârret

• Appuy ez la touche marche/ârret.
  Le témoin lumineux se trouvant au-dessus de la touche s'allume.
• Tournez le bouton de commande sans les 3 minutes qui suivent, sur la puissance souhaitée.
  Les brûleurs s'allument automatiquement. Un dispositif de sécurité contrôle la présence d'une flamme.

Si dans les 10 secondes qui suivent aucune flamme n'est détectée, l'arrivée de gaz vers le brûleur concerné est fermée.

- Remettez le bouton de commande sur la position "0" et essayez à nouveau d'allumer le brûleur.

Chaque brûleur peut être réglé progressivement entre la position haute et basse.

commande synchro

Votre plaque de cuisson est dotée du système de commande synchro. Si vous disposez d'une hotte aspirante ATAG du type WS411S au-dessus de votre plaque de cuisson, celle-ci s'enclenchera en même temps que la plaque de cuisson.

arrêt d'urgence

En actionnant l'interrupteur marche/arrêt, vous pouvez éteindre tous les brûleurs en même temps.

sécurité enfants

Grâce au système de verrouillage enfants, vous pouvez verrouiller la plaque de cuisson afin d'éviter ainsi que les enfants n'allument la plaque par inadvertance.

• Posez de doigt pendant 4 secondes sur la touche marche/arrêt pour enclencher le verrouillage enfants.
  Vous ne pouvez pas enclencher le verrouillage enfants pendant la cuisson.
• Le témoin lumineux au-dessus de la touche marche/arrêt clignote par longs intervalles. Quand vous tournez le bouton de commande, alors que le verrouillage enfants est enclenché, le témoin lumineux situé au-dessus du bouton de commande se met à clignoter.

indication chaleur résiduelle

Les brûleurs sont équipés d'un indicateur de chaleur résiduelle. Le témoin lumineux se trouvant à côté du bouton de commande reste allumé quelque temps après que le brûleur a été éteint, cette durée variant en fonction de la durée d'utilisation du brûleur : plus la durée d'utilisation du brûleur a été longue, plus le temoin restera allumé longtemps.

dispositifs de sécurité

Protection de la flamme

La plaque de cuisson à gaz est équipée d'une protection de la flamme qui veille à ce que le brûleur soit rallumé automatiquement au cas où la flamme s'éteindrait accidentellement. L'arrivée de gaz vers le brûleur concerné se ferme automatiquement si le brûleur ne parvient pas à se rallumer automatiquement.

- Mettez d'abord la touche de commande sur la position "0" pour allumer à nouveau le brûleur.

brûleur Wok

Un brûleur Wok vous permet de préparer des mets à une température très élevée. Dans ce contexte, il est important :

- couper à l'avance tous les ingrédients en morceaux ; - d'utiliser une huile de bonne qualité (huile d'olive, de maïs, de tournesol ou d'arachide par exemple) en faisant revenir les ingrédients. Il n'en faut pas beaucoup. Sous l'effet de la forte chauffe, le beurre et la margarine brûlent ;

- de mettre d'abord dans le récipient les mets qui demandent le temps de préparation le plus long pour qu'à la fin de la cuisson, tous les ingrédients soient cuit (à point) en même temps ;

– le wok a une position très faible. Un réducteur de grille permet de l’utiliser aussi comme brûleur à diffusion.

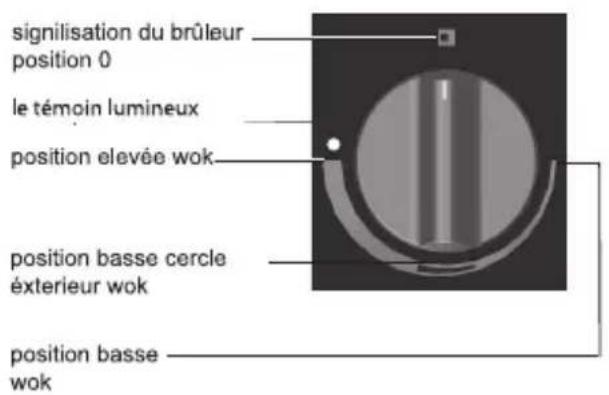

utilisation de la grille accessoire Wok

La grille auxiliaire qui est livrée avec le brûleur Wok ou qui existe en tant qu'accessoire, fournit une stabilité supplémentaire au Wok à fond rond.

Placez la grille auxiliaire en tenant compte de l'illustration située sur la grille à wok.

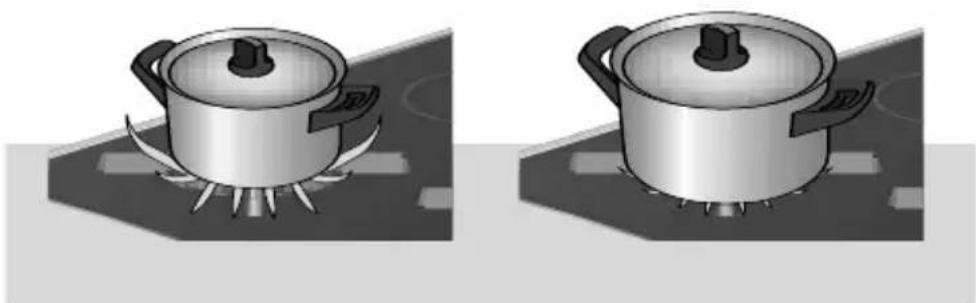

utilisation du réducteur de grille

Le réducteur de grille qui est livré ou qui existe en tant qu'accessoire va vous permettre d'utiliser des casseroles de taille très réduite. Cette grille se prête à toutes les grilles (au wok aussi).

- Veillez toujours à ce que les flammes se trouvent sous la casserole. Un grand gaspillage d'énergie se produit en laissant tournoyer les flammes autour de la casserole. De plus, les poignées risquent de devenir trop chaudes. N'utilisez pas de casseroles détenant des diamètres de fond inférieurs à 12 cm.

Des casseroles plus petites ne sont pas stables.

- Pour cuire rapidement (à la Chinoise) ou plus longtemps de grandes quantités et frire, utilisez (si présent) le brûleur puissant ou superpuissant ou Wok.

Préparer des sauces, faire mijoter et cuire plus longuement sont des opérations que vous pouvez accomplir sur le brûleur à diffusion douce ou sur le Wok à position basse. En position maximale, ce brûleur à diffusion douce est suffisamment grand pour une cuisson demandant plus de temps.

Pour tous les autres mets, utilisez les brûleurs courants.

- Cuisine en mettant un couvercle sur la casserole. Vous économiserez jusqu'à 50% d'énergie.

- Utilisez des casseroles ayant un fond plat, propre et sec. Les casseroles avec un fond plat sont stables et les casseroles avec un fond propre transmettent mieux la chaleur vers les aliments.

- Un entretien régulier et direct après utilisation évite aux aliments collés d'agir à long terme et de provoquer des tâches tenaces, difficiles à supprimer. Utilisez de préférence un produit d'entretien doux.

- Nettoyez d'abord les touches de commande, les brûleurs et les grilles de cuisson avant le plaque en verre. Vous évitez ainsi pendant le nettoyage, de salir encore la plaque en verre.

ATAG Shine

Atag a développé une série de produits d'entretien sous la marque ATAG Shine.

Il est possible de se les procurer via le website www.hps.nl

Vous y trouverez également divers conseils d'utilisation et d'entretien.

attention

Ne plongez pas les chapeaux des brûleurs dans l'eau froide. Un refroidissement brutal risquerait d'endommager l'émail.

tâches tenaces sur la plaque en verre

Nettoyez la plaque en verre à l'aide d'un produit d'entretien spécial pour plaques de cuisson céramique. Les tâches d'eau ou les traces de calcaire s'éliminent le plus facilement avec du vinaigre blanc.

Votre appareil comprend des matériaux de haute qualité qui se nettoient facilement et restent impeccables pendant des années.

- Les éléments du brûleur ne peuvent pas être lavées dans le lave-vaisselle. Les pièces risquent d'être attaquées par le produit vaisselle. N'utilisez pas trop d'eau pour lui éviter de s'introduire dans le brûleur ou dans les points d'aération.

- Nettoyez de préférence les bougies d'allumage avec un chiffon. Soyez prudent en effectuant cette opération. Si vous appuyez trop fort, vous risquez de modifier la distance entre la pointe de la bougie et le brûleur. Dans ce cas, l'allumage du brûleur ne se produira pas ou ne sera pas bien. La bougie ne fonctionne bien que dans un environnement sec. Au cas où ce serait très sale, nettoyez la pointe avec une petite brosse fine.

- Ne glisser pas les grilles de cuisson sur la plaque de verre.

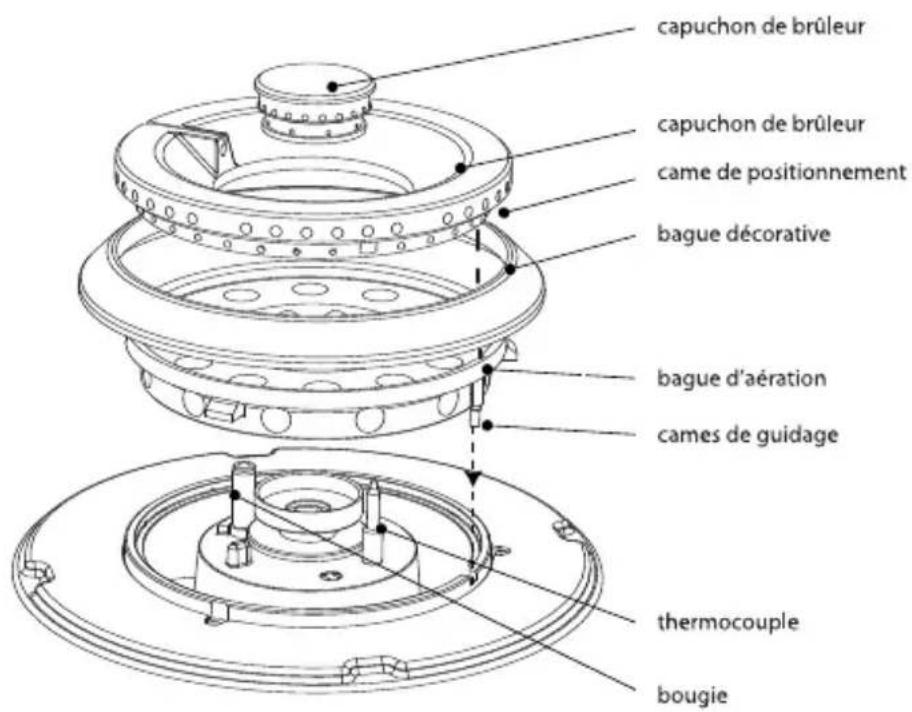

capuchon de brûleur capuchon de brûleur came de positionnement bague décorative bague d'aération cames de guidage thermocouple bougie

Assemblez les éléments du brûleur en utilisant les cames de guidage et came de positionnement.

les cuvettes des brûleurs Keradur®

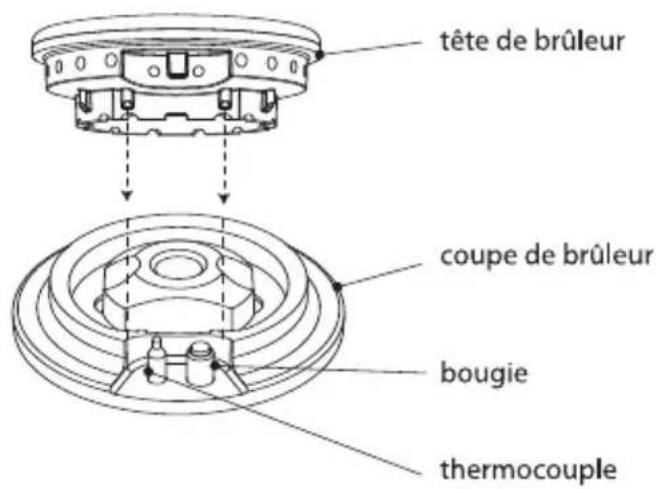

tête de brûleur coupe de brûleur bougie thermocouple

Les cuvettes des brûleurs sont pourvues d'un revêtement Keradur® unique.

La laque spéciale, traitée anti-poussière, est équipée d'une garniture céramique qui facilite l'entretien et améliore grandement la durabilité des brûleurs. Il est préférable de nettoyer les cuvettes des brûleurs avec un produit d'entretien doux et un tissu doux.

tâches tenaces sur émail (grilles de cuissons, chapeaux de brûleurs)

Elles s'enlèvent avec un abrasif liquide ou une éponge-grattoir synthétique. N'utilisez jamais de poudre à récurer, d'éponges métalliques, d'objets pointus ni de produits d'entretien agressifs.

nettoyage éléments des brûleurs amovibles

Nettoyez les éléments des brûleurs amovibles (Wok y compris) avec un produit d'entretien doux et une éponge douce. En cas de tâches tenaces, laissez tremper les éléments dans une eau savonneuse chaude.

N'utilisez jamais de poudre à récurer, ni d'éponges métalliques, ni d'objets pointus, ni de produits d'entretien agressifs.

éléments du brûleur Wok en cuivre

Quelques éléments du brûleur Wok sont en cuivre. Il est normal que la couleur du cuivre change. Ceci vient de l'emploi de hautes températures pendant la cuisson au wok.

Si l'appareil ne fonctionne pas bien, ceci ne veut pas dire forcément qu'il est en panne. Essayez de résoudre d'abord le problème vous même comme suit :

panne	cause	solution
Odeurs de gaz dans les alentours de l'appareil.	- Fuite dans le raccordement.	- Contrôler avec de l'eau savonneuse.- Attachez la connexion.
Un brûleur ne s'allume pas.Le témoin lumineux clignote.	- Le branchement n'a pas été effectué.- L'appareil n'est pas allumé.- Fusible a sauté/fusible dans l'armoire électrique est déconnecté.- Bougie sale/humide.- Les éléments du brûleur n'ont pas été correctement assemblés.- Eléments du brûleur sales/humides.- Robinet du gaz principal est fermé.- Panne dans le réseau de distribution du gaz.- Réservoir/bouteille pour le gaz est vide.- Type de gaz utilisé est incorrect (en cas d'application de bouteilles de gaz).- Verrouillage enfants enclenché.	- Effectuez le branchement de l'appareil.- Allumez l'appareil.- Placez un nouveau fusible ou réenclenchez le fusible automatique.- Nettoyez/séchez la bougie.- Assemblez les éléments du brûleur via les cames de centrage.- Nettoyez/séchez les éléments du brûleur. Veillez ici à ce que les trous d'émission soient ouverts.- Ouvrez le robinet principal du gaz.- Informez-vous auprès de votre fournisseur en gaz.- Branchez une nouvelle bouteille de gaz ou remplissez le réservoir.- Contrôlez si le gaz utilisé est approprié pour l'appareil.- Désengagez le verrouillage enfants.
Le brûleur ne brûle pas de manière uniforme.	- Les éléments du brûleur n'ont pas été correctement assemblés.- Eléments du brûleur sales/humides.- Type de gaz utilisé est incorrect (en cas d'application de bouteilles de gaz).	- Assemblez les éléments du brûleur via les cames de centrage.- Nettoyez/séchez les éléments du brûleur. Veillez ici à ce que les trous d'émission soient ouverts.- Contrôlez si le gaz utilisé est approprié pour l'appareil.
Le témoin lumineux clignote.	- Pas de flamme.- Sécurité enfants.- Appareil trop chaud.	- Essayez de rallumer le brûleur.- Désengagez le verrouillage enfants.- Laissez refroidir l'appareil.
Les témoins lumineux clignotent successivementvoir aussi page 23	- Défaut électronique.	- Contactez le service après-vente.

Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie. Ou consultez le site Internet www.hps.nl.

Seul un installateur agréé est autorisé à brancher cet appareil !

Des matériaux solides ont été utilisés pour fabriquer cet appareil.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• le carton ;
  • le papier ;
  • le film en polyéthylène (PE) ;
• le polystyrène sans CFC (mousse dure PS) ;
• la bande en polypropylène (PP).

Evacuez ces matériaux correctement et conformément aux dispositions administratives.

Sur la plaque signalétique porte le symbole d'un caisson à ordures barré.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

Cet appareil ne peut être installé que par un technicien gazier agréé.

attention

Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification.

C'est un appareil appartenant à la classe 3 (appareil encastrable).

raccordement du gaz

Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.

Nous recommandons de brancher la plaque de cuisson au moyen d'un câble fixe. Le branchement au moyen d'un cordon de sécurité destiné à cet effet est également autorisé.

Derrière un four, il faut utiliser un tuyau entièrement en métal.

attention

Installez le tuyau de sécurité sans le plier. Ce tuyau ne doit pas entrer en contact avec les éléments mobiles du meuble de cuisine.

Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit facilement accessible.

Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

branchement électrique

230 V - 50 Hz - 3 Watt

Le branchement électrique doit satisfaire aux prescriptions nationales et locales.

La fiche et la prise de courant doivent toujours être accessibles.

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

attention

Cet appareil doit être mis à la terre.

En cas de détérioration du câble de connexion, seul le fabricant, son service après-vente ou des homologues qualifiés sont autorisés à en faire le remplacement. Ceci pour éviter des situations dangereuses.

préparation de la plaque de cuisson

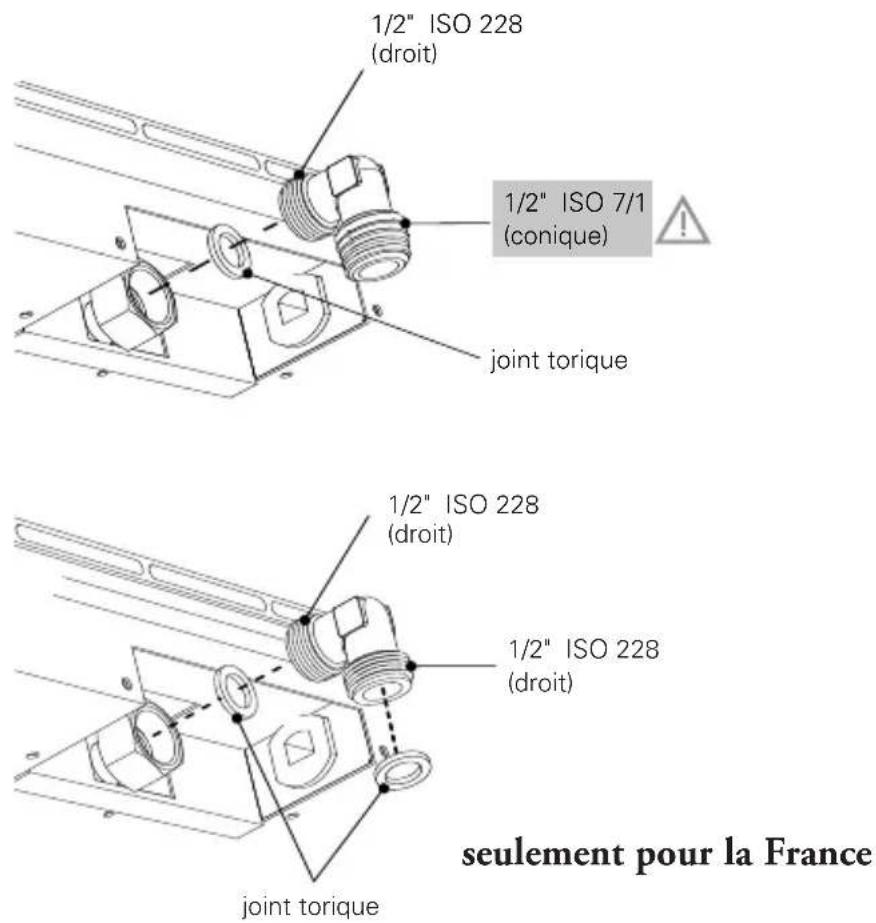

1/2" ISO 228 (droit) 1/2" ISO 7/1 (conique) joint torique 1/2" ISO 228 (droit) 1/2" ISO 228 (droit) joint torique seulement pour la France

Montez le coude livré sur le raccordement de gaz de l'appareil.

A

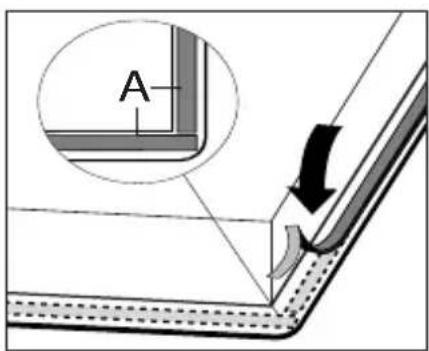

Eliminez la feuille de protection de la bande d'étanchéité (A) et collez la bande dans la rainure des profils en aluminium ou de la plaque de verre. Ne passez pas le ruban d'obturation dans les angles, mais coupez 4 morceaux qui se rejoignent bien entre eux dans les angles.

scier un trou dans le plan de travail

Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir dimensions hors tout).

Si le plan de travail est réalité en bois synthétique, traiter les côtés latéraux avec un vernis d'étanchéité, afin d'eviter que le plaque ne se déforme suite à la absorption d'humidité.

points de fixation des étriers de montage

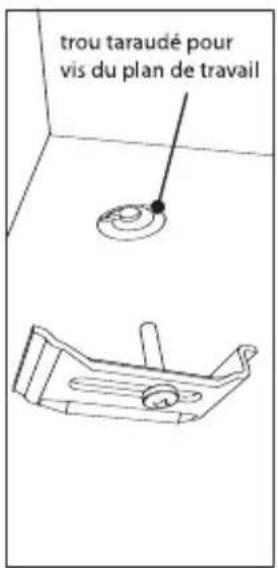

trou taraudé pour vis du plan de travail

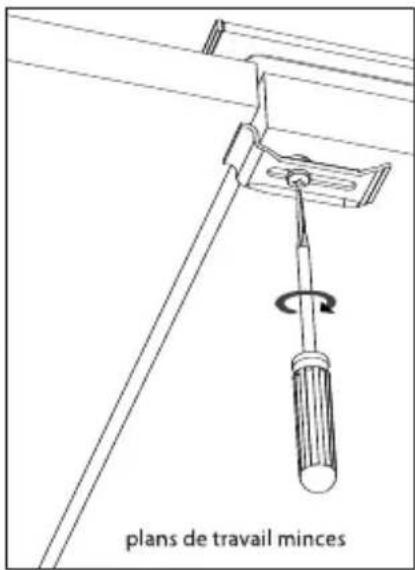

plans de travail minces

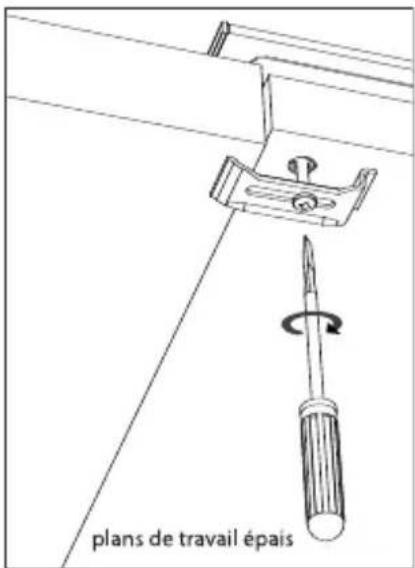

plans de travail épais

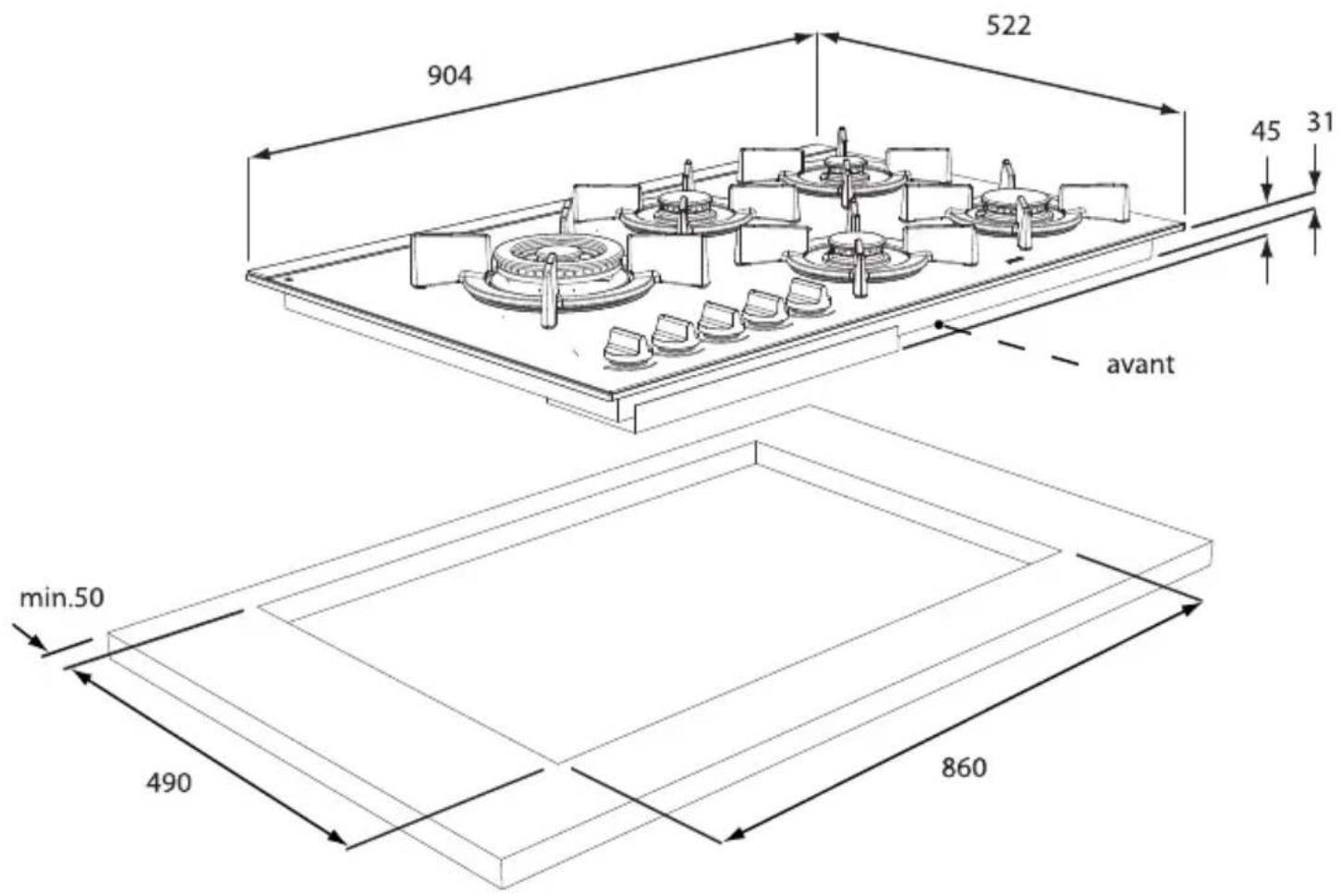

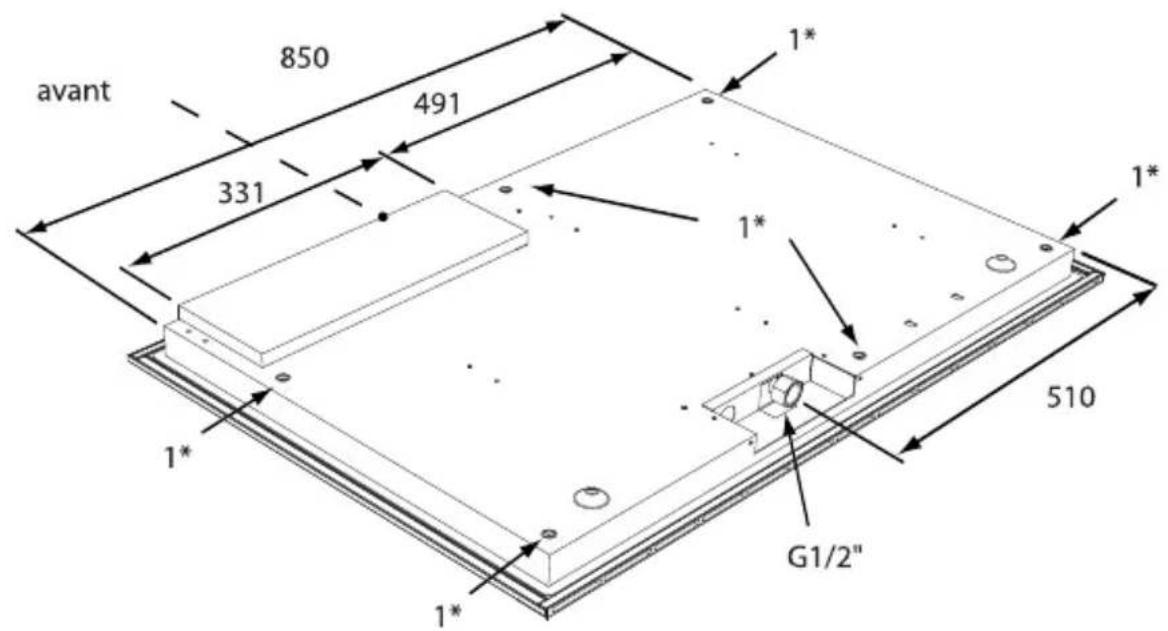

dimensions hors tout HG9611ME

904 522 45 31 avant min.50 490 860

avant 850 491 331 1* 1* 1* 510 G1/2"

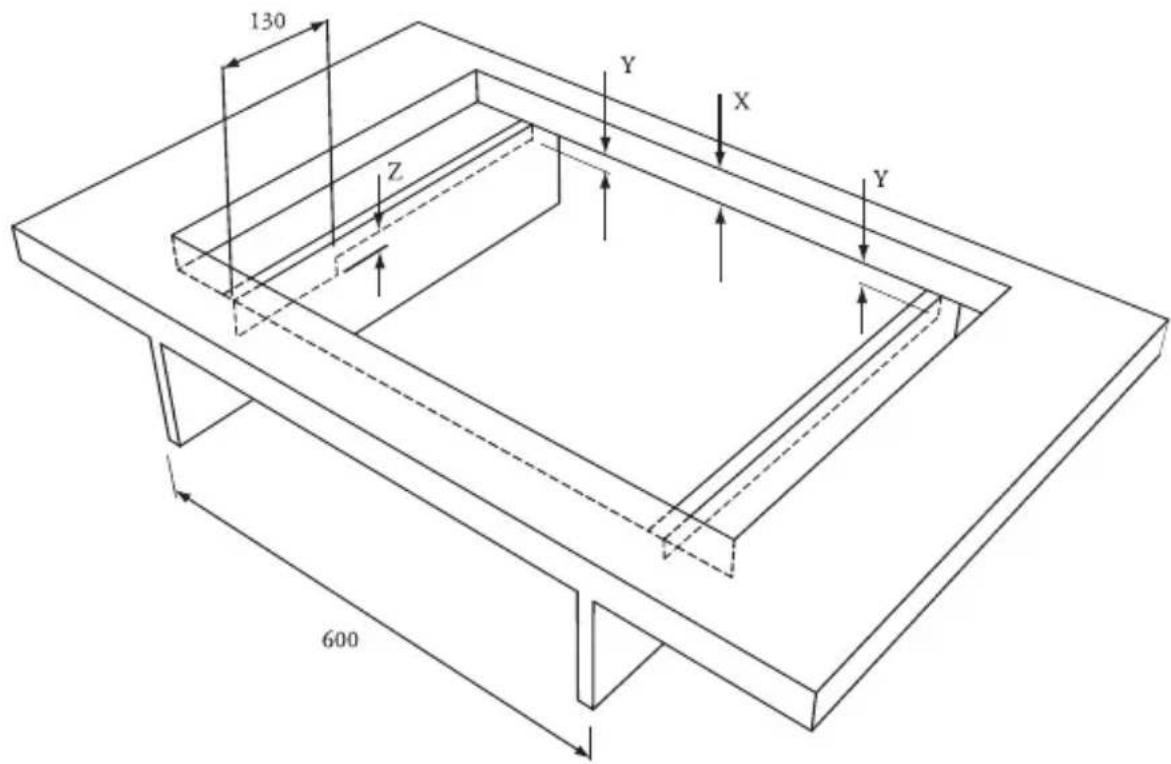

situations d'encastrement

Dimensions d'encastrement dans corpus de 60 cm

130 Z Y X Y 600

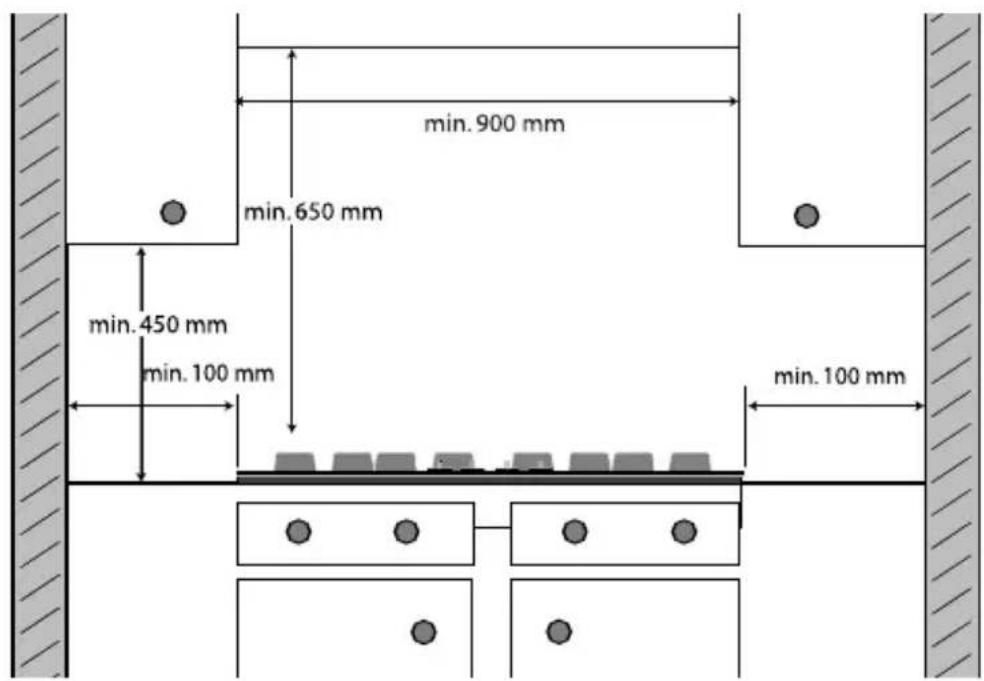

espace libre qui est nécessaire autour

Une plaque de cuisson dégage de la chaleur. Observez un espace suffisant pour les matériaux craignant la chaleur. Attention aussi aux matériaux qui peuvent se décolorer (comme l'acier inoxydable).

La plaque de cuisson au gaz ne peut être encastrée qu'auprès d'une paroi verticale.

attention

Le dessous de la plaque de cuisson chauffe. Ne rangez pas d'objets inflammables dans un tiroir si celui-ci a été installé directement sous la plaque de cuisson.

placez l'appareil et effectuez les connexions

Placez l'appareil dans le plan de travail. Fixez-le à l'aide des étriers de montage livrés et vissez.

Établissez le raccordement de gaz.

Contrôlez si le raccordement est étanche au gaz en utilisant une eau savonneuse.

Connectez l'appareil au réseau électrique.

données pour le gaz

	G25/25 mbar G20/20 mbar G25/20 mbar G30/29 mbar G31/29 mbar G31/37 mbar G30/50 mbar G31/50 mbar
type de brûleur	(kW) (kW) (kW)	(kW / g/h) (kW / g/h)	(kW / g/h) (kW / g/h)	(kW / g/h) (kW / g/h)
à ralenti	1.00	1.00	0.90	0.90 / 65	0.79 / 57	0.90 / 65	1.00 / 72	0.88 / 63
normal	2.00	2.00	1.80	1.60 / 115	1.41 / 101	1.60 / 115	2.00 / 144	1.76 / 127
puissant	3.00	3.00	2.70	2.30 / 166	2.02 / 146	2.30 / 166	2.70 / 194	2.38 / 171
wok HG9611M	5.70	5.70	5.00	5.50 / 396	4.85 / 350	5.50 / 396	5.50 / 396	4.75 / 342

dispositifs de sécurité

protection de durée d'utilisation maximale

La plaque de cuisson est équipée d'un dispositif qui éteint automatiquement la plaque quand un brûleur est resté allumé pendant plus de 6 heures. Au bout de 6 heures, vous devez rallumer le brûleur, si nécessaire.

panne électronique

6 5 4 3 2 1 7

En cas de panne électronique les témoins lumineux se mettront à clignoter successivement. Si ce type de problème se présente, débranchez la prise. Rebranchez-la ensuite. Si le problème persiste, contactez le service après-vente.

Ihre Gaskochmulde

Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 4

Einleitung....DE 5

Sicherheit

notice d'utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 4 - 27

GB

manual GB 4 - 27

4 7 8 1 3 2 5 2 6

notice d'utilisation....FR 4-23

DE

Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 4-23

4 7 8 1 3 2 5 2 6

Cette plaque se trouve sur le dessus de l'appareil.

En cas de contact avec le service après-vente, ayez auprès de vous le code de production (PCODE) et le numéro complet de l'article (ITEMNR).

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart. Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie. Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte. You will find the addresses and phone numbers of the service organisation on the guarantee card.
