GEBRUIKSAANWIJZING HG9611ME Atag

beschrijving.... NL 4

inleiding NL 5

veiligheid

waar u op moet letten .... NL 6

bediening

ontsteken en instellen .... NL 7

bijzonderheden.... NL 8

comfortabel koken

de kookplaat optimaal gebruiken ....NL 10

onderhoud

algemeen.... NL 11

storingen

tabel....NL 14

milieu aspecten

verpakking en toestel afvoeren. NL 15

installatievoorschrift

algemeen.... NL 16

inbouwen NL 18

1. sterkbrander
2. normaalbrander
3. sudderbrander
4. wokbrander
5. pandrager
6. glasplaat
7. aan/uit toets
8. bedieningsknop

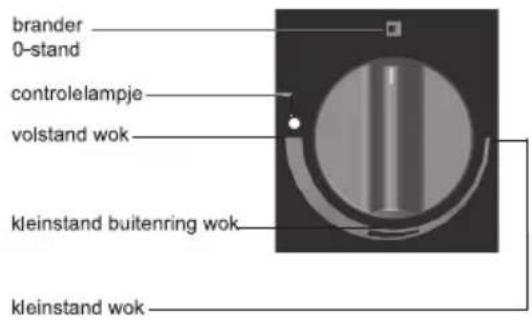

brander 0-stand controlelampje volstand wok kleinstand buitenring wok kleinstand wok

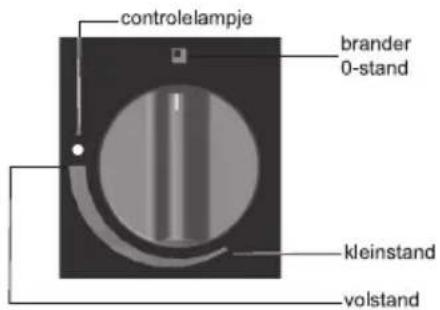

controlelampje brander 0-stand kleinstand volstand

KOOKKEUR

Deze gaskookplaat is ontworpen voor de echte kookliefhebber.

De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht comfortabel kunt bereiden.

Dit toestel voldoet aan alle eisen die gelden voor het Kookkeurmerk.

Dit betekent dat de gaskookplaat hoog rendement koppelt aan een minimum aan onvolledige verbrandingsgassen.

In de kookplaat zijn diverse electronische veiligheidsvoorzieningen ingebouwd, zoals een kinderslot, restwarmteindicatie, kookduurbegrenzing en een vlambeveiliging die ervoor zorgt dat er nooit onverbrand gas uit de brander komt. Het toestel is tevens voorzien van synchrostart.

In deze handleiding staat beschreven op welke manier u de gaskookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinformatie aan die u van dienst kan zijn bij het gebruik van dit product.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

De handleiding dient bovendien als referentie voor de servicedienst.

Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Indien van toepassing, moet hier ook het gegevensplaatje geplakt worden dat bij een ombouwset wordt geleverd. De gegevensplaatjes bevatten alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

gebruikte pictogrammen

belangrijk om te weten

tip

Zorg voor voldoende ventilatie tijdens het gebruik

– Houd natuurlijke ventilatieopeningen open.
- Bij langdurig gebruik van de kookplaat is extra ventilatie noodzakelijk. Zet bijvoorbeeld een raam open of installeer een mechanische ventilator.

Gebruik de kookplaat alleen voor het bereiden van gerechten

- Het toestel is niet geschikt om ruimtes te verwarmen.

Flambeer nooit onder een afzuigkap

- Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde ventilator.

De branderdelen zijn heet tijdens en direct na het gebruik

– Vermijd directe aanraking en contact met niet-hittebestendige materialen.
– Dompel hete branderdoppen en pandragers nooit onder in koud water. Door de snelle afkoeling kan het emaille beschadigen.

De afstand van de pan tot een knop of niet-hittebestendige wand moet altijd groter zijn dan twee centimeter

- Bij kleinere afstanden kunnen door de hoge temperatuur de knoppen of de wand verkleuren en/of vervormen.

Gebruik altijd de pandragers en geschikt kookgerei

• Plaats de pan altijd op de pandrager. Het plaatsen van de pan direct op de branderdop kan tot gevaarlijke situaties leiden.
  – Aluminium bakjes of folie zijn niet geschikt als kookgerei. Ze kunnen inbranden op de branderdoppen en pandragers.

Plaatsen van branderdelen en pandragers

• De kookplaat kan alleen goed functioneren wanneer de branderdelen via de geleidingsnokken in elkaar zijn gezet.
• Zorg er voor dat de pandragers vlak op de glasplaat liggen. Alleen op deze manier kunnen de pannen stabiel geplaatst worden.

Deze gaskookplaat is voorzien van diverse elektronische beveiligingen die de kookplaat bewaken. Zodra u de stekker in het stopcontact steekt zijn de beveiligingen ingeschakeld en staat de kookplaat op stand-by.

inschakelen en ontsteken

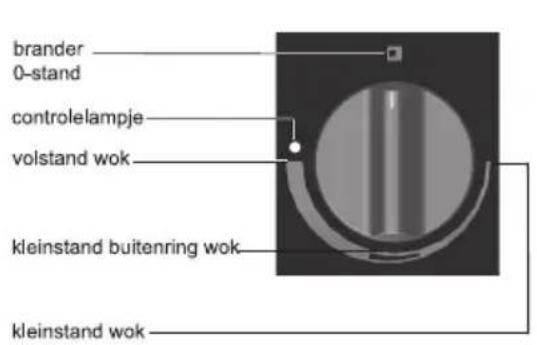

brander 0-stand controlelampje volstand wok kleinstand buitenring wok kleinstand wok

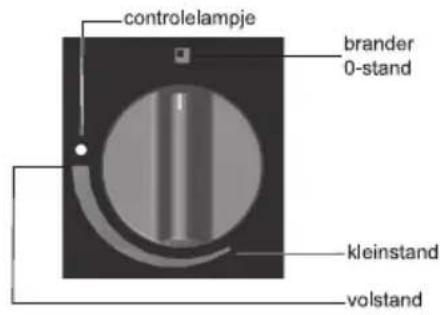

controlelampje brander 0-stand kleinstand volstand

controlelampje © aan/uit knop

– Druk op de aan/uit toets.

Het controlelampje boven de toets gaat branden.

- Draai de bedieningsknop binnen 3 minuten op de gewenste positie. De branders ontsteken automatisch. Een beveiliging controleert of er een vlam aanwezig is.

Wanneer er binnen 10 seconden geen vlam wordt waargenomen sluit de gastoevoer naar de betreffende brander.

- Draai de knop terug naar "0" en probeer de brander opnieuw te ontsteken.

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

synchrocontrol

Uw kookplaat is uitgerust met synchrocontrol. Wanneer er een ATAG afzuigkap type WS411S boven de kookplaat is geïnstalleerd zal deze automatisch met de kookplaat mee in- en uitschakelen.

noodstop

Door het bedienen van de aan/uit toets kunt u in één keer alle branders tegelijk doven.

kinderslot

Met het kinderslot kunt u de kookplaat vergrendelen. Onbedoeld ontsteken van de branders kunt u hiermee voorkomen.

• Leg uw vinger 4 seconden op de aan/uit toets om het kinderslot in en uit te schakelen.
  Tijdens het koken kunt u het kinderslot niet inschakelen.
• Het controlelampje boven de aan/uit toets knippert met lange tussen-pozen. Wanneer u de bedieningsknop verdraait, terwijl het kinderslot is ingeschakeld zal het controlelampje boven de knop gaan knipperen.

restwarmte-indicatie

De branders zijn uitgerust met een restwarmte-indicatie. Het controlelampje naast de betreffende bedieningsknop geeft aan dat de brander nog warm is. Het lampje blijft nog enige tijd branden nadat de brander is gedoofd.

beveiligingen

Vlambeveiligingen

De gaskookplaat is voorzien van een vlambeveiliging die er voor zorgt dat de brander automatisch opnieuw wordt ontstoken wanneer deze per ongeluk is gedoofd. De gastoevoer naar de betreffende brander sluit wanneer het niet lukt de brander automatisch opnieuw te ontsteken, het controlelampje naast de betreffende bedieningsknop knippert.

– Draai de bedieningsknop eerst op “0”. Hierna kunt u de brander opnieuw ontsteken.

wokbrander

Met de wokbrander kunt u gerechten op een zeer hoge temperatuur bereiden. Het is hierbij van belang dat u:

- van te voren de ingrediënten in reepjes, plakjes of stukjes snijdt; - bij het roerbakken olie van goede kwaliteit gebruikt, zoals olijf-, maïs-, zonnebloem- of arachide olie. Een klein beetje is al genoeg. Boter en margarine verbranden door de grote hitte;

- de gerechten met de langste bereidingstijd het eerst in de pan doet, zodat aan het eind van de bereidingstijd alle ingrediënten tegelijk (beet)gaar zijn;

- de wok heeft een zeer kleine laagstand. Met verkleinrooster is deze ook te gebruiken als sudderbrander.

wok-hulprooster

Het hulprooster voor de wokbrander zorgt voor extra stabiliteit bij een wok met een ronde bodem.

Plaats het hulprooster volgens de illustratie op het wokrooster.

verkleinrooster

Het verkleinrooster zorgt voor extra stabiliteit bij kleine pannen. Dit rooster is op alle roosters toe te passen (ook wok).

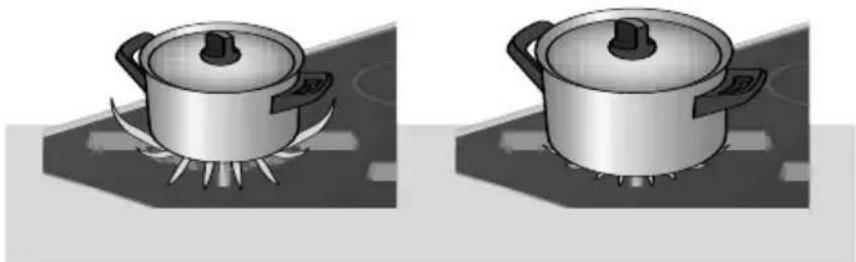

- Zorg er altijd voor dat de vlammen onder de pan blijven. Als vlammen om de pan heen spelen gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden. Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm.

Kleinere pannen staan niet stabiel.

- (Roer)bakken, doorkoken van grote hoeveelheden en frituren kunt u (indien van toepassing) het beste doen op de sterk- of wokbrander. Sauzen bereiden, sudderen en doorkoken kunt u het beste doen op de sudderbrander of op de wok op kleinstand. Op de vol-openstand is de sudderbrander groot genoeg voor het doorkoken. Gebruik voor alle andere gerechten de normaalbranders.

- Kook met het deksel op de pan. U bespaart dan tot 50% energie.

- Gebruik pannen met een vlakke, schone en droge bodem. Pannen met een vlakke bodem staan stabiel en pannen met een schone bodem dragen de warmte beter over naar het gerecht.

• Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel.
• Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de glasplaat. Hiermee voorkomt u dat de glasplaat tijdens het reinigen opnieuw vuil wordt.

ATAG Shine

Atag heeft een serie schoonmaakmiddelen samengesteld onder de naam ATAG Shine.

Deze zijn te verkrijgen via de website www.hps.nl.

Hier vind u ook diverse schoonmaak- en gebruikerstips.

let op

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het emaille beschadigd raken.

hardnekkige vlekken op de glasplaat

Maak de glasplaat schoon met een speciaal reinigingsmiddel voor keramische kookplaten. Waterkringen of kalkresten reinigt u het makkelijkst met behulp van schoonmaakazijn.

Uw toestel is vervaardigd uit hoogwaardige materialen, die u eenvoudig reinigt en jarenlang mooi blijven.

• Branderdelen niet in de vaatwasser reinigen. Het vaatwasmiddel kan de onderdelen aantasten.
  Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.
• Reinig de ontstekingsbougies bij voorkeur voorzichtig met een doekje. Bij een te zware belasting kan de afstand van de bougiepunt tot aan de brander wijzigen, waardoor de brander slechter of niet ontsteekt. De bougie werkt alleen goed in een droge omgeving. Bij zware vervuiling kunt u de punt met een fijn borsteltje reinigen.

– Schuif de pandragers niet over de glasplaat.

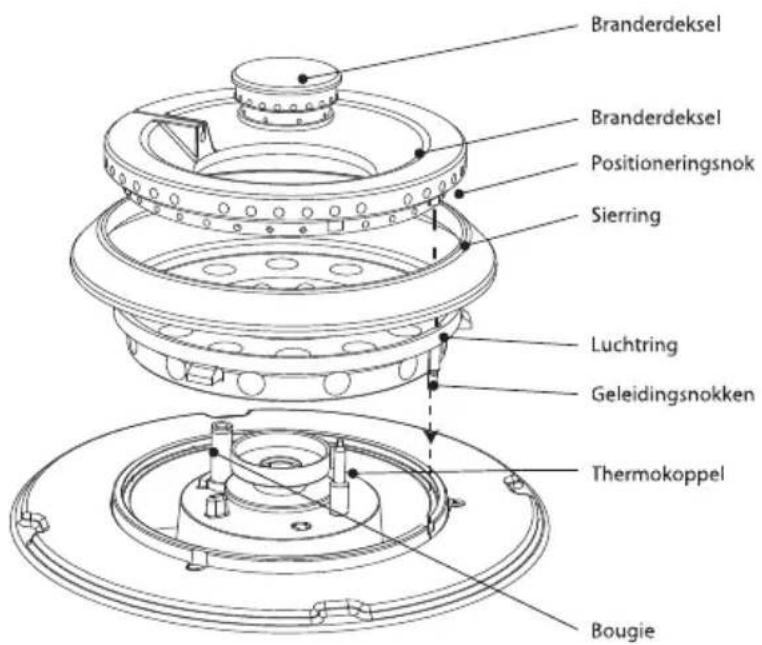

Branderdeksel Branderdeksel Positioneringsnok Sierring Luchtring Geleidingsnokken Thermokoppel Bougie

Zet de branderdelen in elkaar met behulp van de geleidingsen positioneringsnokken.

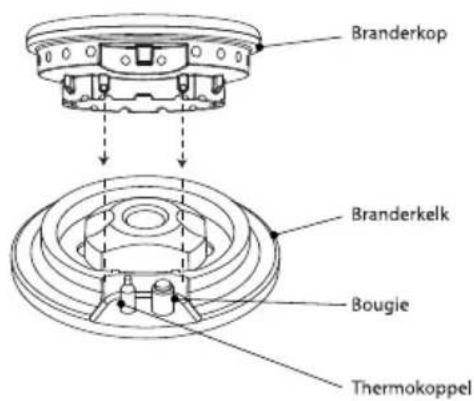

Keradur ^® branderkelken

Branderkop Branderkelk Bougie Thermokoppel

De branderkelken zijn voorzien van een unieke Keradur® toplaag.

De speciale vuilafstotende lak is voorzien van een keramische vulling die het schoonmaken vergemakkelijkt en de duurzaamheid van de branders sterk verbetert. De branderkelken kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek.

hardnekkige vlekken op emaille (pandragers, branderdoppen)

Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

verwijderbare branderdelen

De verwijderbare branderdelen (inclusief wok) kunt u het beste reinigen met een mild schoonmaakmiddel en een zachte doek. Bij hardnekkige vlekken kunt u de delen laten weken in een sopje. Gebruik nooit schuurpoeders, pads, scherpe voorwerpen of agressieve reinigingsmiddelen.

messing wokbranderdelen

Enkele delen van de wokbrander zijn vervaardigd uit messing. Het is normaal dat de kleur van het messing verandert als gevolg van de hoge temperaturen die tijdens het wokken ontstaan.

Wanneer u twijfelt over de goede werking van uw kookplaat betekent dit niet automatisch dat er een defect is.

Controleer in elk geval de volgende punten:

storing	oorzaak	oplossing
Het ruikt naar gas in de omgeving van het toestel.	- Lekkage in aansluiting.	- Controleren met sop.- Zet de koppeling vast.
Een brander ontsteekt niet.Controlelampje knippert.	- Stekker niet in stopcontact.- Toestel niet ingeschakeld.- Zekering defect/zekering in meterkast uitgeschakeld.- Bougie vervuild/vochtig.- Branderdelen niet juist geplaatst.- Branderdelen vervuild/vochtig.- Hoofdgaskraan gesloten.- Storing aan het gasnet.- Gasfles of -tank is leeg.- Verkeerde soort gas gebruikt (bij flessengastocpassing).- Kinderslot ingeschakeld.	- Steek de stekker in het stopcontact.- Toestel inschakelen.- Monteer een nieuwe zekering of schakel de zekering weer in.- Reinig/droog de bougie.- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Open de hoofdgaskraan.- Informeer bij uw gasleverancier.- Sluit een nieuwe gasfles aan of laat de tank vullen.- Controleer of het gebruikte gas geschikt is voor het toestel.- Kinderslot uitschakelen.
De brander brandt niet egaal.	- Branderdelen niet juist geplaatst.- Branderdelen vervuild/vochtig.- Verkeerde soort gas gebruikt (bij flessengastocpassing).	- Zet de branderdelen via de centreernokken in elkaar.- Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.- Controleer of het gebruikte gas geschikt is voor het toestel.
Controlelampje knippert.	- Geen vlam- Kinderslot.- Toestel te warm.	- Probeer brander opnieuw te ontsteken.- Schakel het kinderslot uit.- Laat het toestel afkoelen.
Controlelampjes knipperen opéenvolgend.zie ook pagina 23	- Elektronisch defect.	- Bel de servicedienst.

Raadpleeg bij storingen het telefoonnummer van de servicedienst.

Zie hiervoor de bijgeleverde garantiekaart of raadpleeg de internetsite

www.hps.nl.

Alleen een erkend installateur mag dit toestel aansluiten!

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • papier;
  • polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim);
  • polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Op het typeplaatje is het symbool van een doorgekruiste vuilnisbak aangebracht:

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit toestel mag alleen door een erkend installateur worden aangesloten.

let op

De gassoort en het land waarvoor het toestel is ingericht staan vermeld op het gegevensplaatje.

Dit is een klasse 3 toestel (inbouwtoestel).

gasaansluiting

De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.

Wij adviseren de kookplaat aan te sluiten met een vaste leiding. Aansluiting door middel van een speciaal daarvoor bestemde veiligheidsslang is ook toegestaan.

Achter een oven moet een volledig metalen slang worden gebruikt.

let op

Leg een veiligheidsslang zonder knikken. De slang mag niet in aanraking komen met bewegende delen van het keukenmeubel.

Plaats altijd een aansluitkraan in de leiding voor het toestel. Zorg ervoor dat de aansluitkraan bereikbaar is.

Voordat u het toestel in gebruik neemt moet u de aansluitingen met zeepsop controleren op gasdichtheid.

elektrische aansluiting

230 V - 50 Hz - 3 Watt

De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.

Wandcontactdoos en stekker moeten te allen tijde bereikbaar blijven.

Als u een vaste aansluiting wilt maken, moet u er voor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

let op

Dit toestel moet altijd geaard zijn.

Indien de aansluitkabel beschadigd is mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, teneinde gevaarlijke situaties te voorkomen.

kookplaat voorbereiden

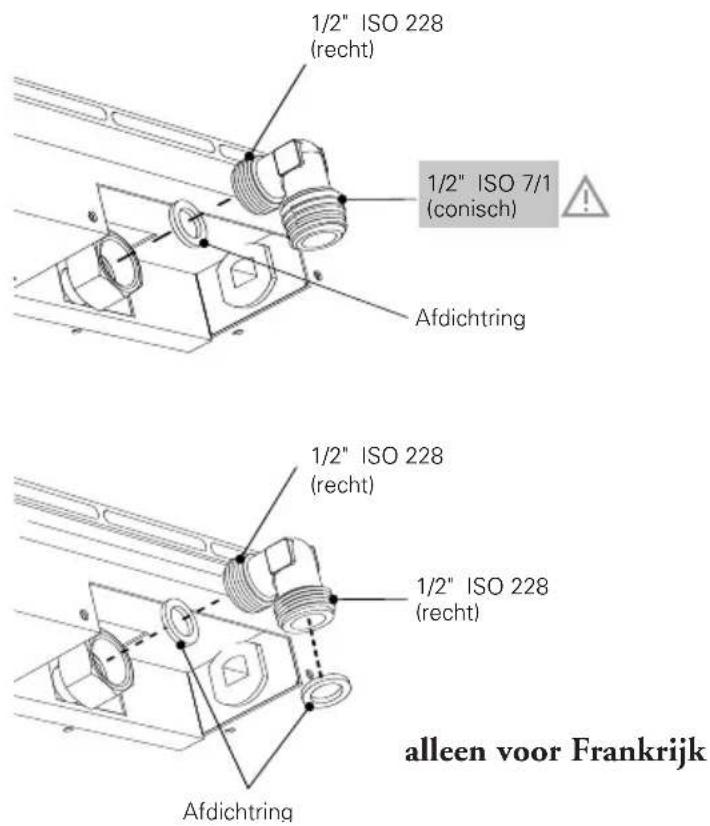

Monteer de bijgeleverde knie op de gasaansluiting van het toestel.

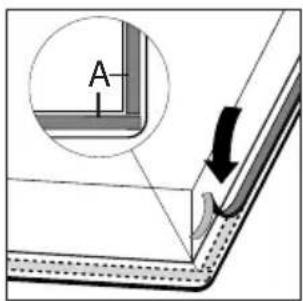

Verwijder de beschermfolie van het afdichtband (A) en plak het band in de groef van de aluminium profielen of op de rand van de glasplaat. Plak het afdichtband niet door de hoek, maar knip 4 stukken die goed aan-sluiten in de hoek.

uitsparing in werkblad zagen

Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie inbouw- maten).

Als het werkblad van hout is, behandel dan de kopse kanten van het werkblad met afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

bevestigingspunten montagebeugels

Draadgat schroef werkblad

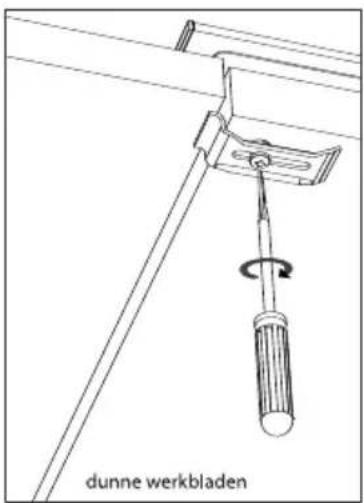

dunne werkbladen

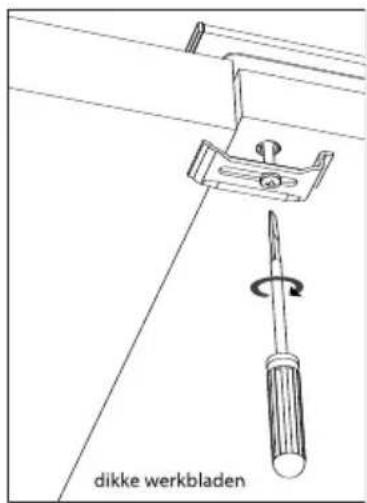

dikke werkbladen

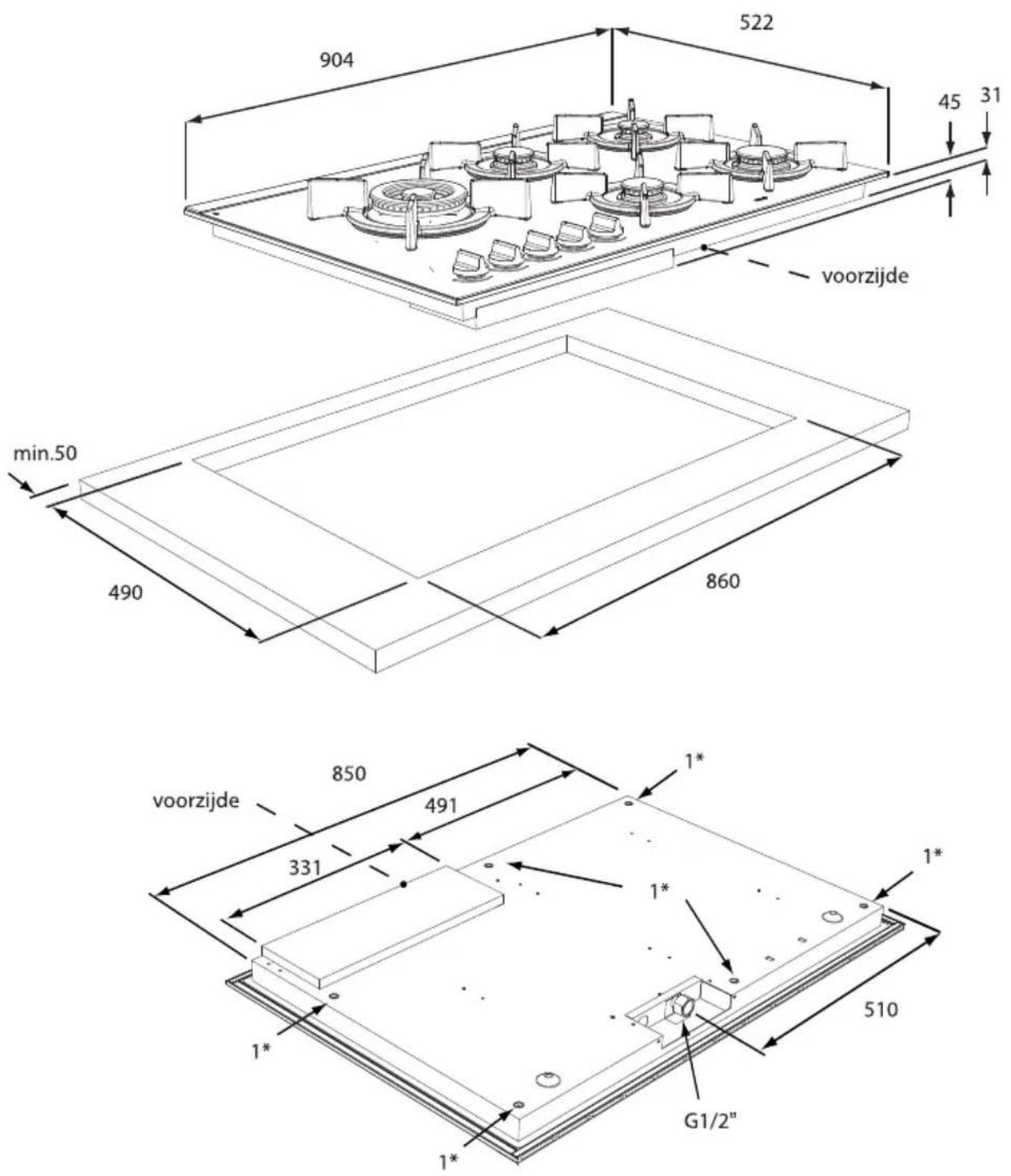

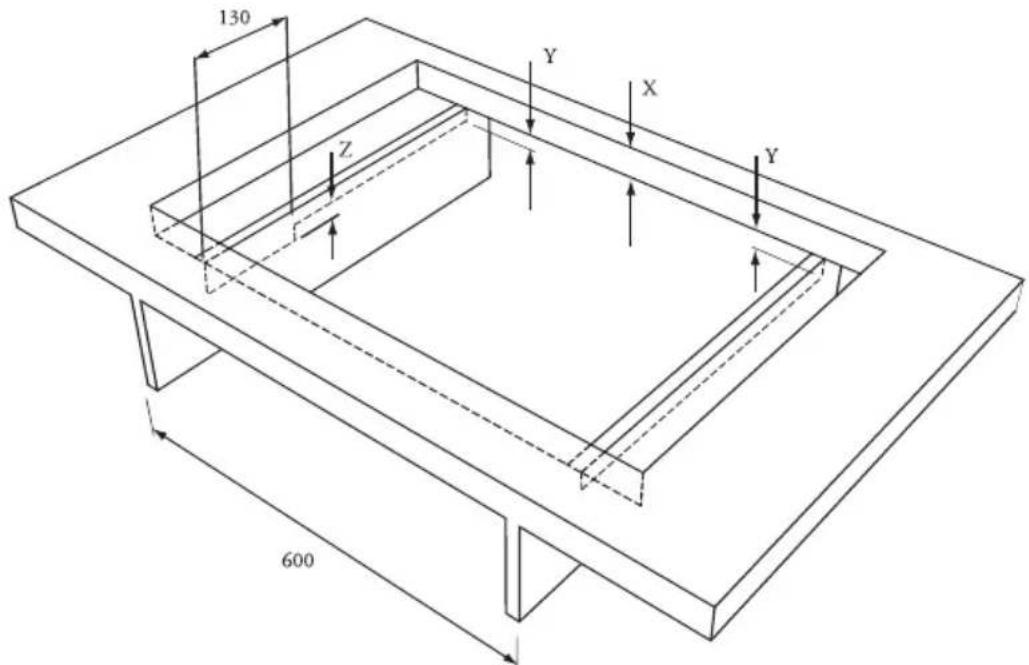

inbouwmaten HG9611ME

inbouwsituaties

Inbouwmaten in 60 cm corpus

X < 31 mm : Y = 31 mm - X : Z = 45 - X - Y

X >= 31 mm : Y = 0 mm : Z = 45 - X

130 Z Y X Y 600

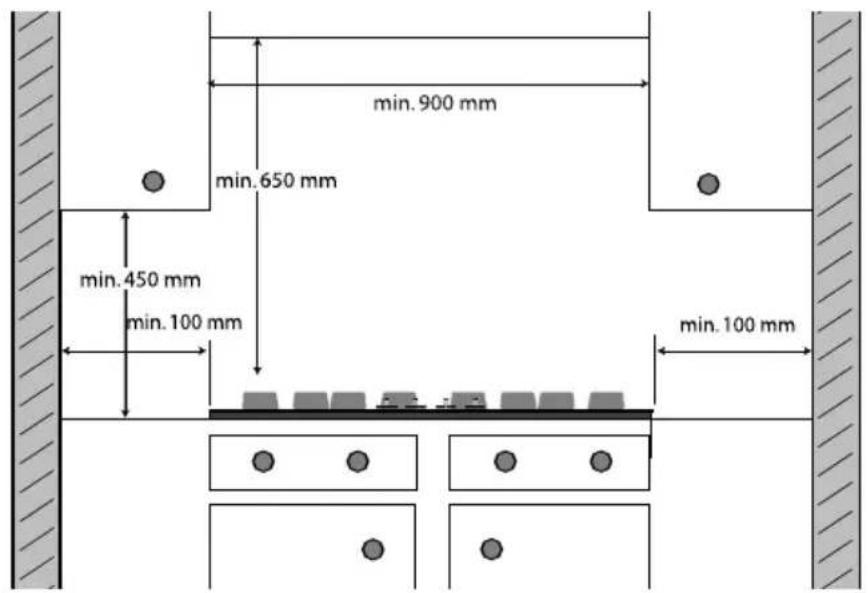

benodigde vrije ruimte rondom

Een gaskookplaat ontwikkelt warmte. Laat voldoende ruimte vrij tot niet hittebestendige materialen. Let ook op bij materialen die kunnen verkleuren (zoals roestvaststaal).

De kookplaat mag naast slechts één verticale wand ingebouwd worden.

let op

De onderzijde van de kookplaat wordt heet. Leg geen brandbare spullen in een lade wanneer deze direct onder de kookplaat is gemonteerd.

toestel plaatsen en aansluitingen maken

Plaats het toestel in het werkblad en zet het vast met de bijgeleverde montagebeugels en schroeven.

Maak de gasaansluiting.

Controleer de aansluiting met zeepsop op gasdichtheid.

Sluit het toestel aan op het elektriciteitsnet.

De kookplaat is voorzien van een maximaal beveiliging die de kookplaat automatisch uitschakelt wanneer een brander 6 uur continu ontstoken is geweest. Na deze 6 uur moet u de brander opnieuw ontsteken.

Bij een storing in de electronica zullen de lampjes opéenvolgend knipperen. Mocht dit probleem zich voordoen, haal dan de stekker uit het stopcontact. Steek vervolgens de stekker opnieuw in het stopcontact. Is het probleem niet verholpen, bel dan de servicedienst.

Dit plaatje bevindt zich aan de bovenzijde van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling, de productiecode (PCODE) en het volledige itemnummer (ITEMNR) bij de hand.
