Caractéristiques Techniques	Toilette à chasse d'eau à double flux, design moderne, dimensions compactes.
Utilisation	Conçue pour un usage domestique, facile à utiliser avec un mécanisme de chasse efficace.
Maintenance et Réparation	Entretien régulier recommandé, vérification des joints et des mécanismes de chasse.
Sécurité	Conforme aux normes de sécurité en vigueur, matériaux résistants et durables.
Informations Générales	Garantie limitée, disponible en plusieurs finitions, installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - Couture K-3478 KOHLER

Comment installer la toilette KOHLER Couture K-3478 ?

Pour installer la toilette KOHLER Couture K-3478, commencez par couper l'eau et retirer l'ancienne toilette. Ensuite, positionnez le nouveau joint sur le flange, placez la cuvette de la toilette et fixez-la avec des boulons. Raccordez le réservoir et la cuvette, puis reconnectez l'eau et vérifiez les fuites.

Quels sont les matériaux utilisés pour la toilette KOHLER Couture K-3478 ?

La toilette KOHLER Couture K-3478 est fabriquée en céramique durable, avec une finition émaillée qui résiste aux taches et facilite le nettoyage.

Quelle est la hauteur de la cuvette de la toilette KOHLER Couture K-3478 ?

La cuvette de la toilette KOHLER Couture K-3478 a une hauteur de 41 cm, ce qui la rend confortable pour la plupart des utilisateurs.

Comment résoudre un problème de fuite d'eau avec la toilette KOHLER Couture K-3478 ?

Si vous remarquez une fuite d'eau, vérifiez d'abord le couplage entre le réservoir et la cuvette, ainsi que les joints et les boulons. Serrez-les si nécessaire. Si le problème persiste, il peut être nécessaire de remplacer le joint ou de consulter un professionnel.

Comment nettoyer la toilette KOHLER Couture K-3478 ?

Pour nettoyer la toilette KOHLER Couture K-3478, utilisez un nettoyant doux non abrasif et une brosse de toilette. Évitez les nettoyants contenant de l'acide et les éponges rugueuses qui pourraient rayer la surface.

La toilette KOHLER Couture K-3478 est-elle écoénergétique ?

Oui, la toilette KOHLER Couture K-3478 est conçue pour être écoénergétique, offrant une faible consommation d'eau tout en maintenant une performance d'évacuation efficace.

Quelle est la garantie de la toilette KOHLER Couture K-3478 ?

La toilette KOHLER Couture K-3478 est généralement couverte par une garantie limitée de 1 an. Veuillez consulter le manuel du produit pour les détails spécifiques de la garantie.

Comment ajuster la chasse d'eau de la toilette KOHLER Couture K-3478 ?

Pour ajuster la chasse d'eau, localisez le mécanisme de réglage à l'intérieur du réservoir et modifiez le niveau d'eau en tournant la vis de réglage pour obtenir la quantité d'eau souhaitée.

MODE D'EMPLOI Couture K-3478 KOHLER

Français, page "Français-1"

Guide d'installation

W.C. à couplage direct

Outils et matériels

Clé à molette de 10"

Valve d'arrêt d'alimentation

Mètre ruban

Niveau à bulle Plus:

Éponge

Clé à tuyau

Coupe-tuyauterie

Joint en cire

Lunettes de protection

• Boulons en T avec écrous et rondelles de 5/16"
- Couteau à mastic
- Lime en fer
• Tourne-écrou ou douille 1/2"
- Scie à métaux
- Tournevis

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

ATTENTION: Risquede blessure corporelle ou d'endommagement du produit. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

IMPORTANT! Enregistrer le numéro de modèle (de l'étiquette sur la boîte) dans le guide du propriétaire pour référence.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Inspector soigneusement le nouveaux WC de tout défaut.
□ Si le W.C. existant n'a pas de valve d'arrêt sous le réservoir, en installer une avant d'installer le nouveau W.C.

Retirer le vieux joint en cire Bride de sol pour W.C. Boulon en T

1. Retirer le W.C. éxistant

ATTENTION: Risqued'émanationdegaznocifs. Si

l'installation du nouveau W.C. n'est pas immédiate, recouvrir temporairement la bride avec un chiffon.

□ Fermer l'alimentation d'eau.
□ Activer la chasse du W.C.
- Éponger toute eau résiduelle du réservoir.
□ Déconnecter la valve d'arrêt d'alimentation si présente.
□ Retirer l'ancien W.C.
□ Retirer du sol l'anneau en cire existant avec un couteau à mastic.
□ Remplacer les vieux boulons en T avec des nouveaux de ∅ 5/16".

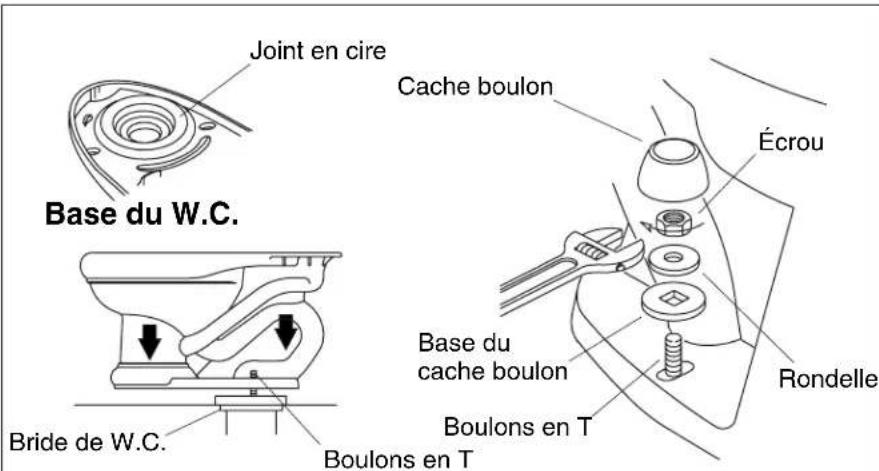

Joint en cire Cache boulon Écrou Base du W.C. Bride de W.C. Boulons en T Rondelle Base du cache boulon Boulons en T

2. Installer le nouveau W.C.

□ Installer ou déplacer l'alimentation et les sorties au besoin pour se conformer aux dimensions du plan de raccordement.
□ Installer la valve d'arrêt d'alimentation.
□ Poser le W.C. sur une surface molletonnée.
□ De la base du W.C., presser fermement un nouvel anneau en cire sur la sortie du W.C.
□ Retirer le chiffon (si utilisé) de l'orifice de la bride du W.C.
□ Aligner et baisser le W.C. sur la bride les boulons en T.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place. Si le joint étanche se casse, en réinstaller un nouveau en cire.

□ Appliquer une pression de tout le poids du corps autour du W.C. pour fixer le joint.
□ Placer les bases de cache-boulons sur les boulons en T dans la position "Haut" tel que marqué.
□ Placer les rondelles et écrous sur les cache-boulons et boulons en T.

IMPORTANT! Nepastropserrerl'écrou. Le serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.

□ Serrer délicatement les écrous.

Installer le nouveau W.C. (cont.)

IMPORTANT! Risqued'endommagementduproduit. Protéger la porcelaine vitrifiée contre les coups de lame de scie possibles, lors de la découpe d'excédent de longueur des boulons en T.

□ Mesurer la longueur des boulons en T du dessus des écrous. Si les boulons s'étendent de 1/4"(6 mm) ou plus, découper l'excès.
□ Installer les bouchons des boulons.

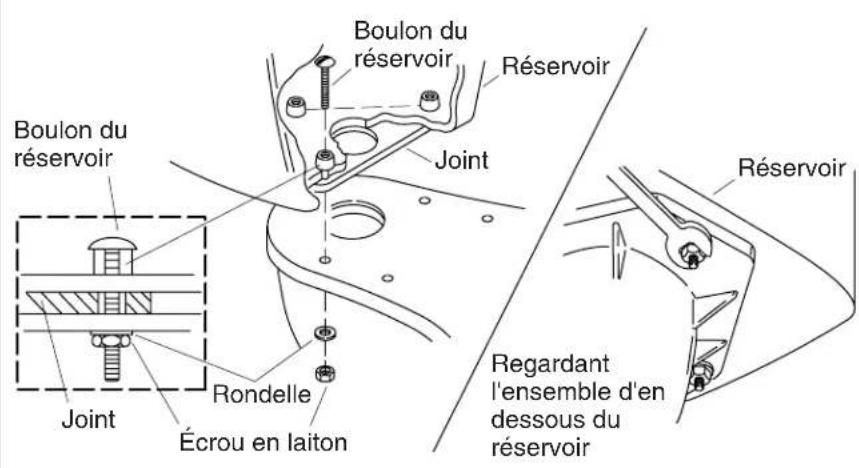

Boulon du réservoir Réservoir Joint Boulon du réservoir Rondelle Écrou en laiton Joint Réservoir Regardant l'ensemble d'en dessous du réservoir

3. Installer le réservoir

IMPORTANT!Risqued'endommagementduproduit.Le serrage excessif des boulons du réservoir peut casser ou fendre la porcelaine vitrifiée.

□ Retirer les écrous et les rondelles des boulons pré-assemblés du réservoir au dessous de ce dernier.
□ Mettre les écrous et rondelles de côté.
□ Positionner le réservoir sur la cuvette tout en centrant le joint sur l'entrée de la cuvette.
□ Assembler les rondelles et les écrous sur les boulons du réservoir.
□ Bien serrer les écrous.
□ Vérifier que le réservoir soit niveler de gauche à droite et de l'avant à l'arrière.
□ S'assurer que les écrous soient bien serrés pour réaliser un joint étanche.

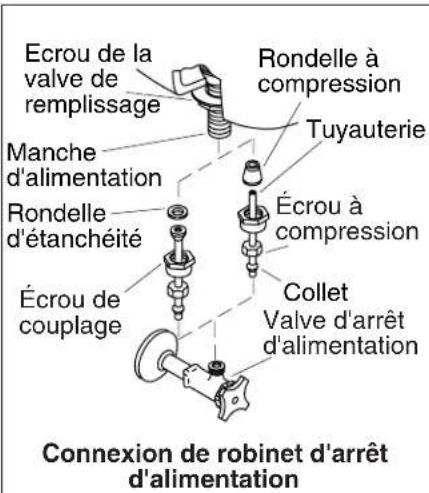

Ecrou de la valve de remplissage Rondelle à compression Tuyauterie Manche d'alimentation Rondelle d'étanchéité Écrou de couplage Écrou à compression Collet Valve d'arrêt d'alimentation Connexion de robinet d'arrêt d'alimentation

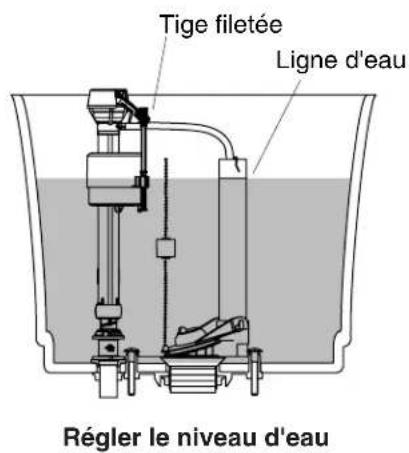

Tige filetée Ligne d'eau Régler le niveau d'eau

4. Compléter l'installation

□ Installer le levier de déclenchement s'il ne l'est pas déjà. Suivre les instructions fournies avec le levier de déclenchement.
□ Connecter la valve d'arrêt d'alimentation au manche d'alimentation du W.C.
□ Ouvrir lentement la valve d'arrêt d'alimentation pour vérifier s'il y a des fuites. Si les raccords ont été proprement assemblés, un petit serrage supplémentaire des écrous devrait stopper les fuites.
□ Installer l'abattant du siège conformément aux instructions du fabricant.
□ Soigneusement mettre en place le couvercle sur le réservoir.
□Purger le W.C. plusieurs fois et vérifier les connexions de toutes fuites.
□ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.

Réglages

□ Ajuster le niveau d'eau du réservoir au niveau de la ligne d'eau.
□ Pivoter la tige filetée vers la droite pour augmenter le niveau de l'eau ou vers la gauche pour le diminuer selon le besoin.
□ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.
