Type de produit	Générateur de vapeur pour douche à vapeur
Marque	Kohler
Modèle	Invigoration K-5526
Alimentation électrique	208-240 V, 50/60 Hz
Disjoncteur dédié requis	Oui
Fonctions principales	Production de vapeur, commande numérique, arrêt automatique
Entretien et test	Kit d'essai fourni (bâtonnet, cordon, coupleur)
Pièces de rechange	Disponibles sur kohler.com/serviceparts
Nettoyage	Consulter kohler.com/clean
Sécurité	Disjoncteur dédié, arrêt en cas de problème interne
Certifications	Brevets : kohlercompany.com/patents
Service client	USA/Canada : 1-800-456-4537
Garantie	Se référer à la notice complète

FOIRE AUX QUESTIONS - Invigoration K-5526 KOHLER

Comment tester le générateur de vapeur ?

Déconnectez le cordon de commande du générateur. Insérez le bâtonnet d'essai dans l'orifice d'entrée. Si le relais ne clique pas dans les 2 minutes, contactez le service client. S'il clique, le générateur fonctionne correctement.

Que faire si le générateur ne produit pas de vapeur ?

Vérifiez d'abord l'alimentation électrique (disjoncteur sur ON, tension 208-240 V) et l'arrivée d'eau. Ensuite, effectuez les tests avec le kit d'essai comme décrit dans le manuel.

Comment tester le cordon de commande ?

Déconnectez le cordon de commande de la commande numérique. Connectez le coupleur au cordon, puis insérez le bâtonnet d'essai. Si le relais ne clique pas, remplacez le cordon.

Comment tester la commande numérique ?

Coupez l'alimentation, déconnectez le cordon de commande du générateur. Connectez le cordon d'essai et le coupleur, puis remettez sous tension. Activez la commande ; si le relais ne clique pas, remplacez la commande.

Où trouver les pièces de rechange ?

Consultez le site kohler.com/serviceparts pour les pièces d'origine.

Quelles sont les caractéristiques électriques requises ?

L'appareil nécessite une tension de 208 à 240 V avec un disjoncteur dédié. Vérifiez les spécifications dans le guide d'installation.

Puis-je nettoyer l'appareil moi-même ?

Oui, suivez les instructions d'entretien sur kohler.com/clean.

Comment contacter le service client ?

Appelez le 1-800-456-4537 (USA/Canada) du lundi au vendredi de 8h à 17h HNC. Services de traduction disponibles.

Que faire si le générateur s'arrête soudainement ?

Vérifiez le disjoncteur et l'alimentation en eau. Si tout est normal, effectuez les tests de diagnostic avec le kit d'essai.

Où trouver la notice complète ?

Téléchargez la notice PDF gratuite sur notice-facile.com ou sur le site de Kohler.

MODE D'EMPLOI Invigoration K-5526 KOHLER

Noter le numéro de modèle:

Instructions du kit de service

Kit d'essai de générateur de vapeur

Merci d'avoir choisi KOHLER

Besoin d'aide? Appeler notre centre de services à la clientèle.

• USA/Canada : 1-800-4KOHLER (1-800-456-4537) Mexique : 001-800-456-4537
Heures d'ouverture : Lundi au vendredi de 8 h à 17 h (HNC)
Langues parlées : Anglais, Espagnol, et des services de traduction sont disponibles.
- Pièces de rechange : kohler.com/serviceparts
- Entretien et nettoyage : kohler.com/clean
• Brevets : kohlercompany.com/patents

Objectif

Utiliser ce kit d'entretien pour tester la fonctionnalité du générateur de vapeur, le cordon de commande et la commande numérique.

Ce kit comprend un bâtonnet d'essai, un cordon d'essai, et un coupleur à deux voies.

1. Inspector l'alimentation électrique et l'arrivée d'eau

□ Vérifier que la tension vers l'ensemble du générateur de vapeur est comprise entre 208 V et 240 V.
□ Vérifier que les tailles du fil électrique et du disjoncteur électrique dédié sont correctes au niveau du panneau électrique principal. Vérifier les spécifications dans le guide d'installation.
□ Vérifier que le disjoncteur vers le générateur de vapeur est sur la position « ON » (Marche) au niveau du panneau électrique.

☐ Réinitialiser l'alimentation électrique en mettant le disjoncteur sur la position OFF (Arrêt) au niveau du panneau électrique.
□ Remettre le dispositif sous alimentation électrique.
□ Inspector toutes les connexions du cordon de commande.
□ Vérifier que l'eau est ouverte vers le générateur de vapeur.

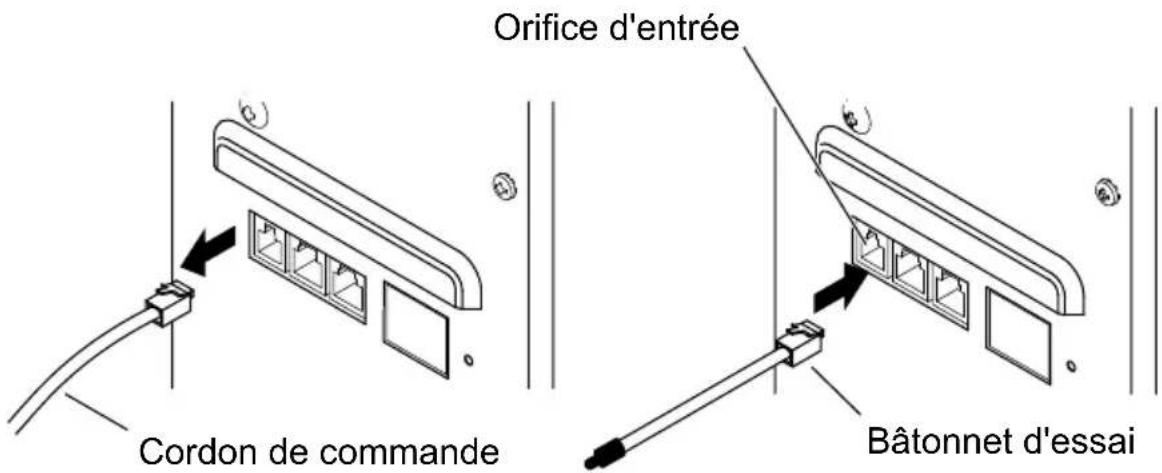

2. Tester le générateur

□ Déconnecter le cordon de commande du générateur de vapeur.
□ Insérer le bâtonnet d'essai dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
□ Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : une défaillance interne est présente dans le générateur de vapeur. S'adresser au service à la clientèle.
□ Si le relais émet un clic : Le générateur de vapeur fonctionne correctement.
□ Retirer le bâtonnet d'essai et reconnecter le cordon de commande au générateur de vapeur.
□ Faire fonctionner le générateur de vapeur pendant 5 minutes pour vérifier que l'ensemble produit de la vapeur.

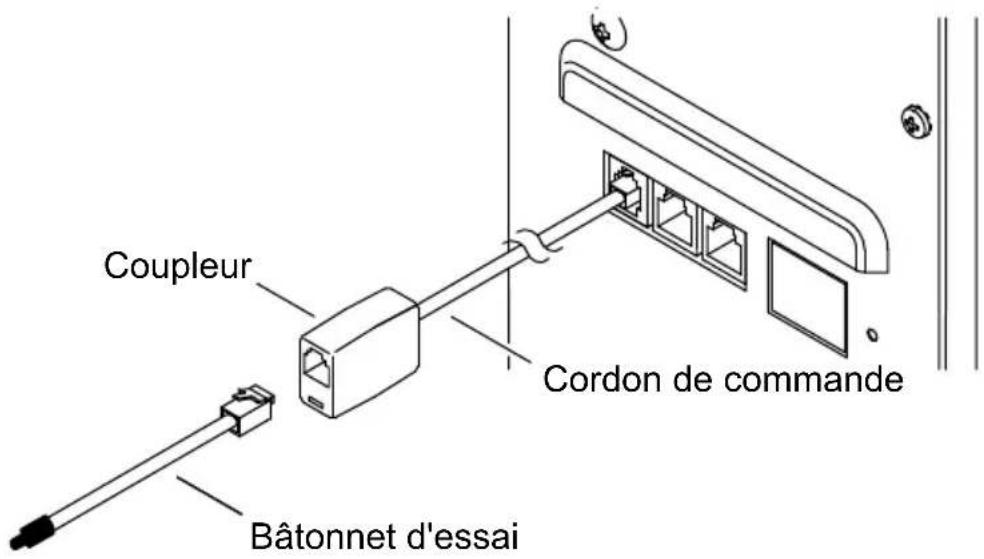

3. Tester le cordon de commande

F R

□ Déconnecter le cordon de commande de la commande numérique. Laisser l'autre extrémité du cordon de commande connecté au générateur de vapeur.
□ Connecter le coupleur au cordon de commande.
□ Insérer le bâtonnet d'essai dans le coupleur.
Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : La cordon de commande est endommagé et doit être remplacé.
□ Si le relais est entendu, cliquer sur Marche en l'espace de 2 minutes : Le générateur de vapeur et le cordon de commande fonctionnent correctement.

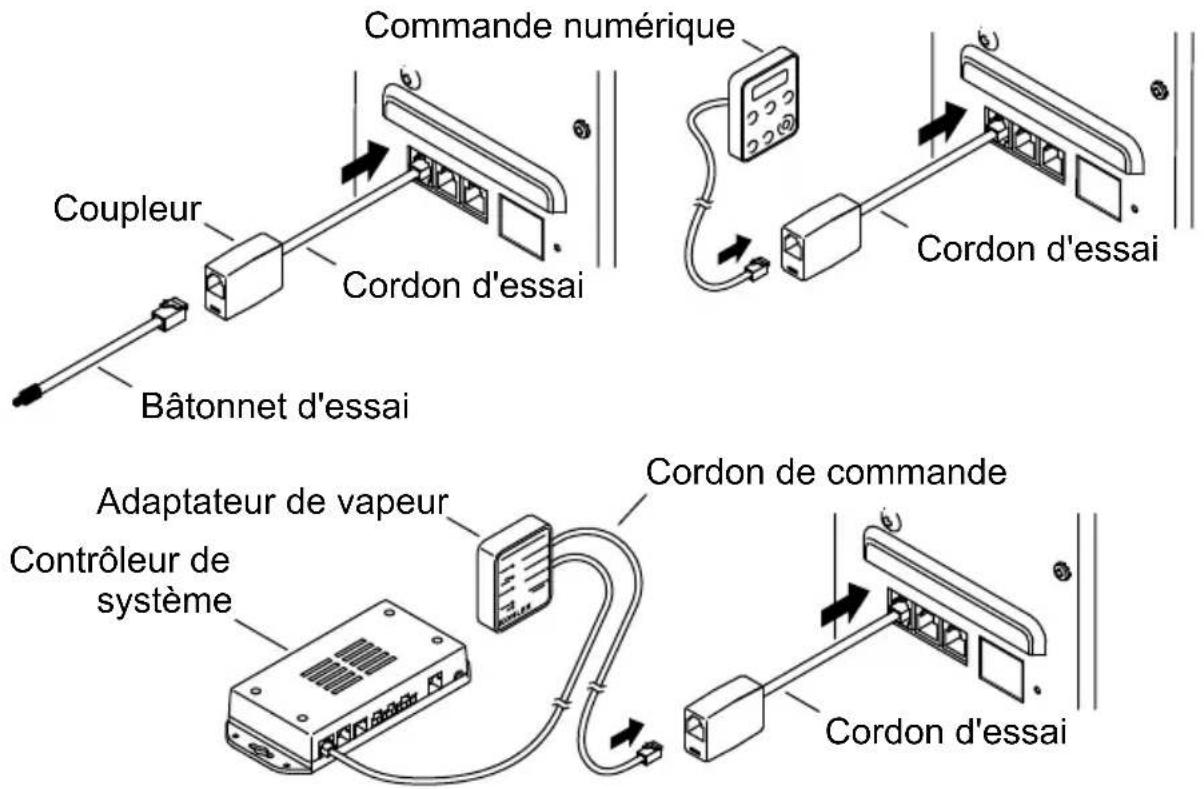

4. Tester la commande numérique

Inspector le cordon d'essai et le coupleur (Kit d'essai)

□ Couper l'alimentation électrique vers le générateur de vapeur.
□ Déconnecter le cordon de commande du générateur de vapeur.
□ Insérer le cordon d'essai dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
□ Connecter le coupleur au cordon d'essai.
□ Mettre le générateur de vapeur sous tension électrique.
□ Insérer le bâtonnet d'essai dans le coupleur.
□ Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : Le kit d'essai doit être remplacé.
☐ Si le relais émet un clic : Le générateur de vapeur, le cordon d'essai et le coupleur fonctionnent correctement.

Inspector la commande numérique

□ Déconnecter le bâtonnet d'essai du coupleur.
□ Connecter le cordon de commande au coupleur.
□ Connecter la commande numérique au cordon de commande (pour les installations d'adaptateurs de vapeur, connecter l'adaptateur de vapeur et le contrôleur du système.

□ Activer la commande numérique (ou l'adaptateur de vapeur).

□ Si le relais n'émet aucun clic de mise en marche : La commande numérique (ou l'adaptateur de vapeur) doit être remplacée.

□ Si le relais émet un clic : Le générateur de vapeur et la commande numérique (ou l'adaptateur de vapeur) fonctionnent correctement.

S'adresser au technicien préposé à l'entretien

Si tous les composants mentionnés dans ce kit ont été testés et fonctionnent correctement, mais l'ensemble ne fonctionne toujours pas, s'adresser au technicien préposé à l'entretien autorisé par Kohler Co. pour obtenir de l'aide. Fournir les renseignements à la page suivante avant de contacter le technicien préposé à l'entretien.

Propriétaire :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Plombier/Installateur :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Encercler LE générateur de vapeur et la commande qui présentent des problèmes dans la liste ci-dessous :

Générateur de vapeur :
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Commande :
K-5548 K-5549 K-5557	K-5558

Numéro de série :

Code de date :

S'agit-il d'une nouvelle installation? (Encercler .) Oui / Non

L'ensemble fonctionnait correctement environ : du __/__/__ au __/__/__
