MODE D'EMPLOI Fast-Response K-1714 KOHLER

Français, page" Français-1"

Guide d'installation

Générateur de vapeur

Outilsetmatériels

Scie à metaux ou coupe tube

Percer un orifice avec mèche de 1-1/4" & 2-1/2"

Plus:

Plateau de dégivrage
- Tube en cuivre de 1/2
Raccords en cuivre assortis; Union en cuivre NPT 3/8", 1/2" & 3/4"
- Coupe-cable et outil à dénuder
- Outils conventionnels de menuiserie et matériels
Coudes de 45 et 90 degrés
- Blocs de support (résistante à la chaleur)

Ruban d'étanchéité

Soudure

Chalumeau à propane

Avantdecommencer

IMPORTANT!Desprécautionsdebasedevraienttoujourseobservéeslorsdel'utilisationdecette unité.

DANGER:Risquéd'électrocution. Debrancher au disjoncteur principal avant de procéder à ces étapes d'installation.

AVERTISSEMENT: Risqueblessurescorporelles. Si vous给您 sentez mal à l'aise lors du bain, éteindre l'unité. Se rafraîchir avec la douche, ouvrir la porte, ou sortir de l'unité.

AVERTISSEMENT: Risquéd'allergie. Avant d'ajouter des huiles, thérapies aromatiques, ou produits de soin de la peau à l'aromathérapie, s'assurer que ces produits n'entraîne aucune réaction allergique à l'utilisateur.

AVERTISSEMENT: Risque de l'air ne est pas consellé aux femmes enceintes, aux personnes souffrant de maladies cardiaques, d'hypertension, de problèmes de circulation, ou sous l'emprise d'alcool, de drogues ou sous traitement Médical. Le bain de vapeur peut inférer de la fatigue au corps, de même façon que tout bain chaud, douche, ou sauna.

AVERTISSEMENT: Risqueblessurescorpelles. NEPASconsomer de boissons alcoolises ou de medicaments/drogues avant ou pendant l'utilisation du bain de vapeur. L'alcool et les drogues peuvent affecter les facultés mentales et inhiber certaines fonctions corporelles telles que le battement de cœur et la respiration, entrainant des effets potentiellment dangereux.

AVERTISSEMENT: Risqueblessureauxenfants. Ne pas permettre aux enfants d'utiliser l'unité sans surveillance à tout moment. Le générateur de vapeur n'est pas conçu pour les enfants.

AVERTISSEMENT: Risqueblessurescorporelles. Ne pas niveler un siphon ou une valve de décharge avec la ligne de vapeur. L'installation d'une soupape de décharge à cet endroit peut creer un danger si la sortie de vapeur est bouchée.

Avantdecommencer(cont.)

AVERTISSEMENT: Risqueblessuresoud'endommagementduproduct. Eviter de toucher le réservoir d'eau et/ou le tuyau d'évacuation de vapeur pendant l'opération du générateur ou juste après son arrêt. Utiliser des lunettes et des vêtements de protection pendant l'entretien du générateur de vapeur. Le générateur de vapeur fonctionne à haute températures.

AVIS: N'utiliser cette unité que pour l'usage destiné tel qu'indiqué dans ce manuel. NE PAS utiliser des dispositifs de fixation non recommendés par la Kohler Co.

AVIS: Ne pas appliquer de chaleur excessive sur les raccords de générateur pendant le soudage des connexions. Ne pasmettre de decapant ou d'acide directement sur le generateur, pour eviter d'endommager les joints, composants en plastique ou pieces internes. Ne pas appliquer de lubrifiants a base de petrole sur les composants du generateur, au risque de l'endommager.

Respecter tous les codes de plomberie et electriques locaux. Tout le travail electrique doit etre realizede par un electricien qualifie.
- Debrancher avant d'effectuer toute connexion électrique.
Kohler Co. se reserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

1.Déterminerladisposition

AVERTISSEMENT: Risque d'endommagement du matériel. Laisser un minimum de 12'' (30,5 cm) de dégagement d'air entre et autour de tous les côtes des générateurs de vapeur à tout moment. Ceci fournit un espace pour que la chaleur généraee par le unités se dissipe.

AVIS: Les générateurs de vapeur fonctionneront moins lorsqu'ils sont installés le plus proche que possible des têtes de vapeur. Les deux unités devraient être installées à une distance de 25^ (7,62 m) par rapport aux têtes de vapeur.

AVIS: Pour une performance optimale, installer les générateurs de vapeur au-dessous du niveau des têtes de vapeur.

REMARQUE: Lorsque possible, utiliser des coudes de 45 degrés. La performance sera(Meilleure lorsque des coudes de 45 degrés sont utilisés.

Determiner l'emplacement des generateurs de vapeur. Permettre un passage d'air de 12^ (30,5cm) sur tous les cotes du (des) generateur(s), et de 12^ (30,5 cm) entre ceux-ci. Laiser de l'espace pour le placement d'un plateau de drain.
Choisir un plateau de drain approprié pour l'installation en question. Le plateau de dégivrage n'est pas inclus.

2.Déterminerl'emplacementdumatérielpourlavapeur

AVERTISSEMENT:Risquebrulures. Ne pas bloquer la tete de vapeur ou localiser pres d'un siege ou banc, car elle est chaude durant l'opération et pourrait brûler l'utilisateur.

Pourdesapplicationsdouchehpersonnalisede

REMARQUE:Toutes les dimensions doivent etre prises a partir de l'intérieur de la douche.

IMPORTANT! Ne pas installer la commande de vapeur directement au-dessus des têtes de vapeur ou en ligne avec celles-ci.

Il est recommandé de placer les têtes de vapeur et la commande de vapeur sur le même mur que celui portant les commandes de plomberie.
- Placer les têtes de vapeur à 6" (15,2 cm) au-dessus du sol de la douche et à un minimum de 4-1/2" (11,4 cm) du seuil.
Placer la commande de vapeur à 60^ (152,4cm) au-dessus du sol de la douche, mais pas directement en ligne avec les têtes de vapeur. Se reporter aux instructions d'installation du kit de commande de vapeur pour obtenir des informations sur les dimensions et l'installation.
Sassurer qu'il y a un dégagement ajustat entre les conduits de vapeur et les surfaces alentour.

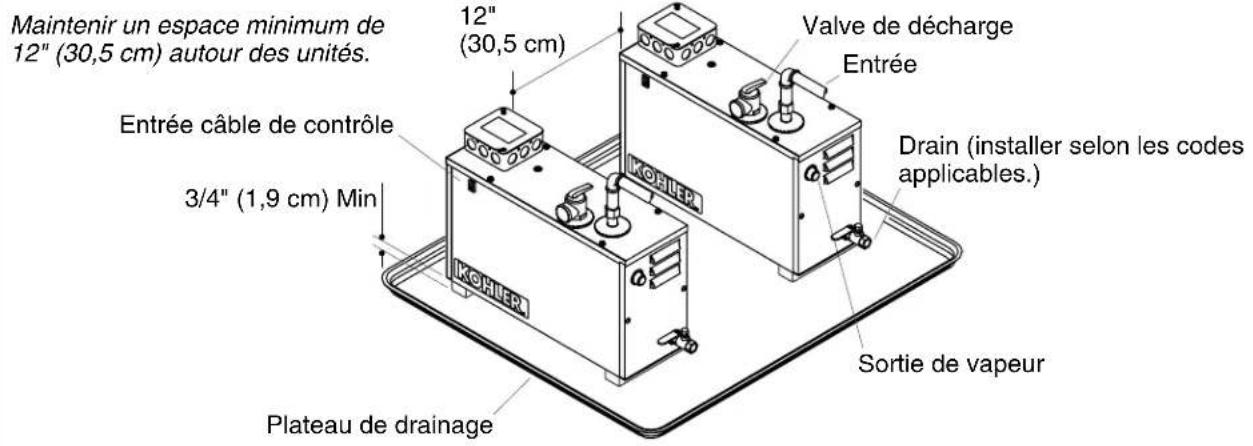

3.Déterminerl'emplacementdesgénérateursdevapeur

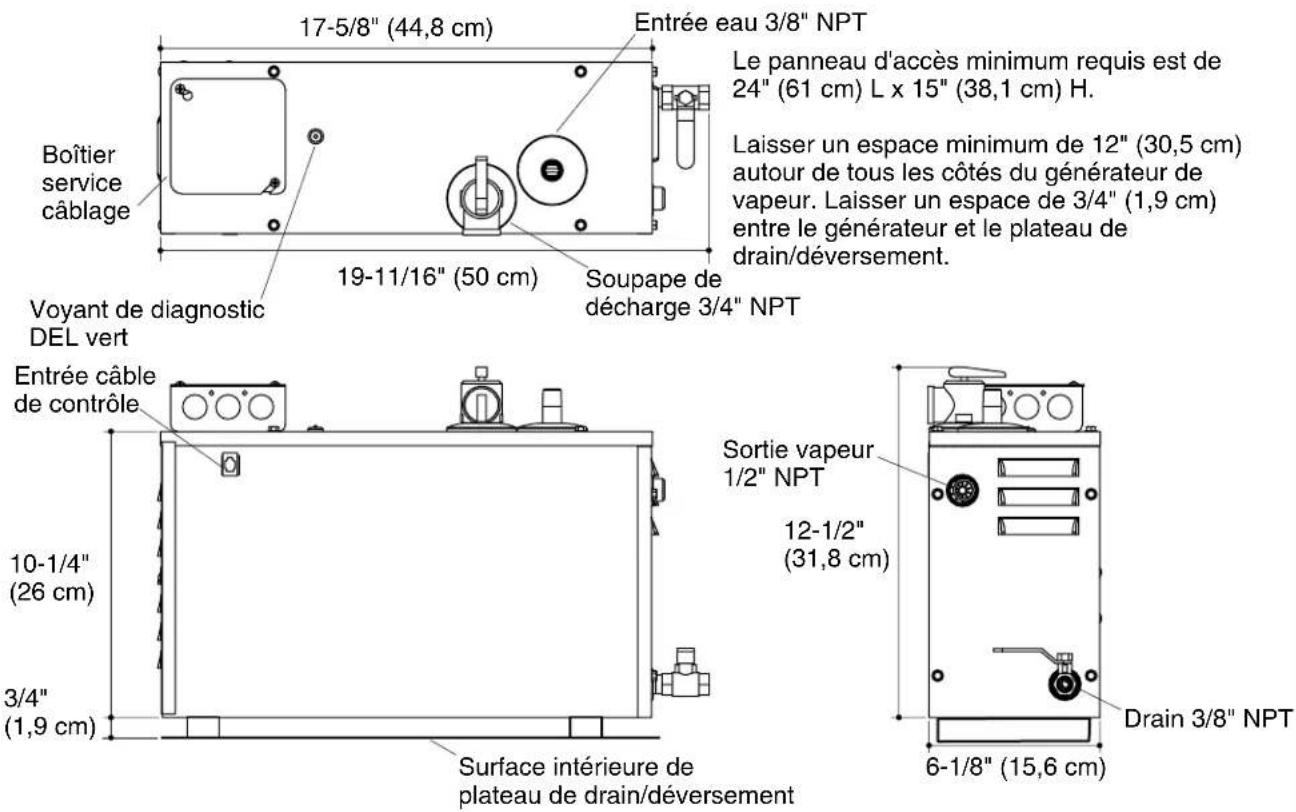

IMPORTANT! Le panneau d'accès minimum requis est de 24^ (61 cm) L x 15" (38,1 cm) H. Laisser un espace minimum de 12^ (30,5 cm) autour de tous les cotes des générateurs de vapeur.

S assurer qu'un dégagement est present entre les conduits de vapeur et les surfaces alentour.
Laisser un espace d'accès aux générateurs après l'installation.
Permettre un passage d'air de 12^ (30,5cm) sur tous les cotes des generateurs.
Laisser de l'espace pour le placement d'un plateau de drain.
Pour une performance optimale, installer les générateurs de vapeur au-dessous du niveau des têtes de vapeur et aussi proche de ces dernières que possible. Les générateurs de vapeur doivent être installés dans les 25 pieds (7,62 m) des têtes de vapeur dans un endroit sec et bien ventilé. Elles devraient être installées à 12''(30,5cm) les une des autres.

4.Installerlesalimentationsélectriques

ModèleK-1714-NAK-1715-NA
Informationpourcommander
Calibrage du générateur de vapeur	18 kW (2-9 kW) 22 kW (2-11 kW)
Branchementélectriquerequis
Disjoncteur dédié #1 240 V, 60 A, 50/60 Hz 240 V, 60 A, 50/60 Hz
Disjoncteur no. 2 dédié 240 V, 60 A, $0/60 Hz 240 V, 60 A, 50/60 Hz
Informationsurleproduit
Poids 42 lb (19 kg), 21 lb (9,5 kg) chaque
Taille	18" (45,7 cm) Longueur x 24" (61 cm) x 13" (33 cm)
Installerlesalimentationsélectriques(cont.)
Caracteristiques électriques 240 V, 45	A, 50/60 Hz 240 V, 46 A, 50/60 Hz
Alimentation d'eau Ligne en cuivre de 3/8"Ligne en cuivre de 3/8"
Valve d'arrêt d'alimentation en eau	3/8"NPT femelle 3/8"NPT femelle
Conduite de vapeur Tuyau de 1/2"en cuivre (filetage de 1/2"NPT)	Tuyau de 1/2"en cuivre (filetage de 1/2"NPT)
Valve de décharge (fournie)	Filetage femelle de 3/4" NPT	Filetage femelle de 3/4" NPT
Conduit de drain Ligne en cuivre de 3/8"	3/8"Ligne en cuivre de 3/8"
Valve de drainage	Filetage femelle de 3/8" NPT	Filetage femelle de 3/8" NPT
Évaluarlatailledubainàvapeur480 pi cubes (14 m cubes) 635 pi cubes (18 m cubes)
DANGER: Risque d'électrocution. Débrancher au disjoncteur principal avant de procédé à ces étapes d'installation. Suivre tous les codes électriques locaux. Tout le travail électrique doit être réalisé par un électricien qualifié. Examiner l'illustration indiquant les exigences d'installation spécifique relatives aux générateurs de vapeur pour vos générateurs de vapeur. Installer les alimentations électriques appropriées.

5.Installerlesgenereursdevapeur

AVERTISSEMENT: Risque d'endommagement du matériel. Laisser un minimum de 12'' (30,5 cm) de dégagement d'air autour des générateurs de vapeur en tout temps. Ceci fournit un espace pour que la chaleur généree par le unités se dissipe.

AVIS: Pour obtenir une performance optimale, installer les générateurs de vapeur aussi pres que possible des têtes de vapeur. Les générateurs de vapeur doivent être installés à une distance maximale de 25^ (7,62 m) par rapport à la tête de vapeur.

• Installer le plateau de drainage souhaite à l'emplacement du générateur de vapeur.
  Positionner les générateurs de vapeur sur le plateau de drain.

6.Installerlesalimentationseneauetlesconduitsdevapeur

AVERTISSEMENT: Risqueblessuresoud'endommagemmentduproduct. Ne pas plomer la valve de décharge dans la conduite de vapeur. Plomer la valve de décharge dans la conduite de vapeur peut être daugereux si la conduite de vapeur est bouchée ou obstruée.

AVERTISSEMENT:Risquebrûlures. Ne pas plomber un siphon, une valve d'arrêt ou une valve de décharge à la conduite de vapeur. L'installation d'une soupape de décharge à cet endroit peut creer un danger si la sortie de vapeur est bouchée.

AVERTISSEMENT: Risque de blesssoud'endommagementduproduct. Ne pas diriger la valve de decharge vers l'enceinte. Au cas ou la valve de decharge s'active, I'eau chaudi pourrait eclabousser et causer des brûlures à l'utilisateur et/ou endommager la cabine. Ainsi, la valve de decharge devrait être dirigée vers un endroit où un dommage ne pourrait pas avoir lieu lors du contact avec de I'eau chaude et devrait aussi être conforme aux codes nationaux et locaux de plomberie.

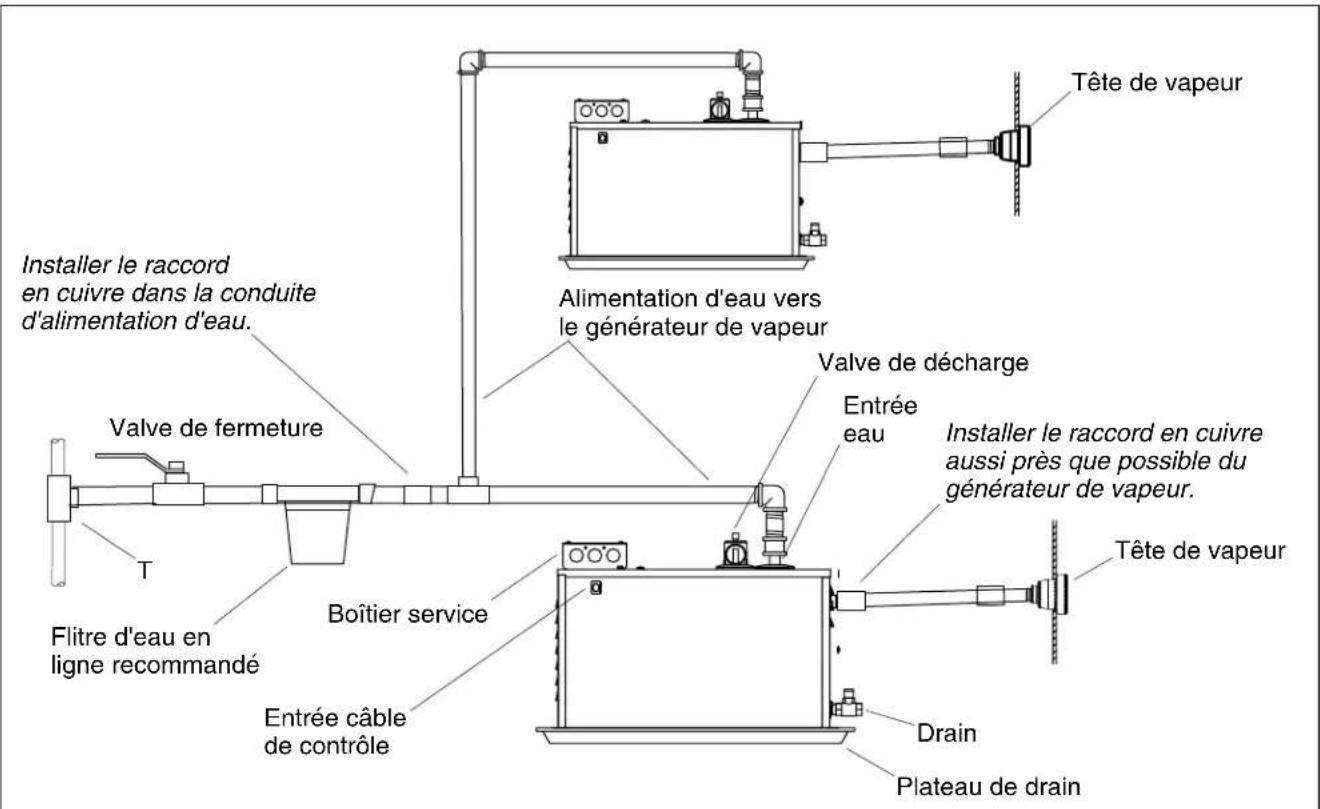

Installerlesconduitsd'alimentationeneausurlesgénérateurs

REMARQUE: Pour toutes les connexions filetées NPT, utiliser du ruban ou du mastic d'étanchéité pour tuyaux. Ne pas trop serrer les raccords.

• Connecter sur un conduit d'eau froide existant pour chaque générateur et acheminer un conduit d'eau froide de 3/8 sur une valve d'arrêt avant le filtré d'eau intégré.
  Avant la connexion finale aux générateurs de vapeur, vidanger le conduit d'alimentation en eau dans une grandseau. Ceci elimine tous les debris, tout le limon, tout le sable et tout autre materiau qui pourrait se trouver dans le conduit.
• Installer une tubulure en cuivre de 3/8'' avec un raccord-union entre le filtré d'eau intégré et l'entrée d'eau vers les générateurs de vapeur.

Installerlesalimentationseneauetlesconduitsdevapeur(cont.)

• Connecter les conduits d'alimentation en eau aux générateurs de vapeur.
• Remplir chaque générateur de vapeur avec de l'eau et rechercher des fuites.

AVIS: Les générateurs de vapeur sont munis d'un arrêt automatique. L'eau s'arrête lorsque l'unité est remplie. Si de l'eau s'écoule de la sortie de vapeur, couper l'eau et appeler le service d'assistance à la clientèle en utilisant le numéro situé sur la page arrière de ce guide.

Si le tuyau d'alimentation en eau depasse 10^ (3m) ou s'il est exposée à des emplacements froids, isoler la tuyautorie avec une isolation appropriée.

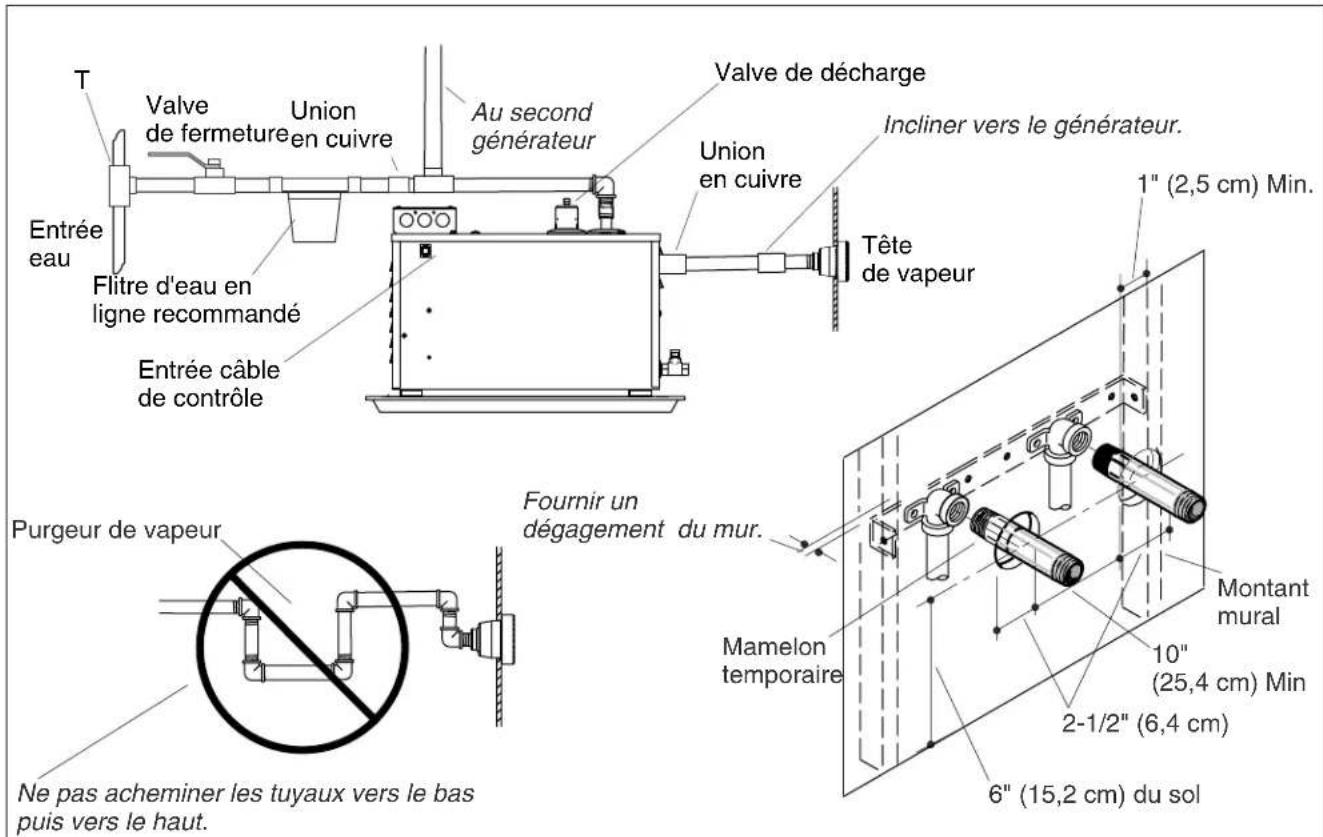

Installeresconduitsdevapeur

AVERTISSEMENT: Risque de brûlures. Ne pas placer les têtes de vapeur pres d'un siège ou d'un banc, étant donné que des brûlures pourraient se produit suite à un contact avec la tête de vapeur.

AVIS:Ne jamais faire passer les conduites de vapeur vers le bas puis le haut. Cela provoquera l'obstruction de la vapeur, bloquant le débit de vapeur. Chaque conduit de vapeur doit être acheminé vers la tête de vapeur à partir du générateur, à une inclinaison comprise entre 3/8'' (1 cm) et 1/2'' (1,3 cm) par 12'' (30,5 cm) de tuyau.

AVIS: Fournir un dégagement entre le mur arrêté et les coudes allant dans le logement de la vapeur. Les coudes ne doivent pas entraient en contact avec du matériel u mural.

AVIS:Fournir un dégagement entre les conduits de vapeur et les surfaces alentour.

AVIS: Ne pas appliquer de chaleur excessive aux connexions lors du soudage. Ne pasmettre de flux decapants ou d'acides directement sur les generateurs, afin d'eviter d'endommager les joints, les composants en plastique et la finition des garnitures. Ne pas appliquer de lubrifants a base de petrole sur les composants du generateur, etant donne que ceci pourrait creer des dommages.

REMARQUE: Pour toutes les connexions filetées, utiliser du ruban ou du mastic d'étanchéité pour tuyaux.
Ne pas trop serrer les raccords.

REMARQUE: Utiliser un tube en cuivre de 1/2'' pour les conduits de vapeur.

REMARQUE: Toujours installer un raccord-union aussi pres des générateurs de vapeur que possible.

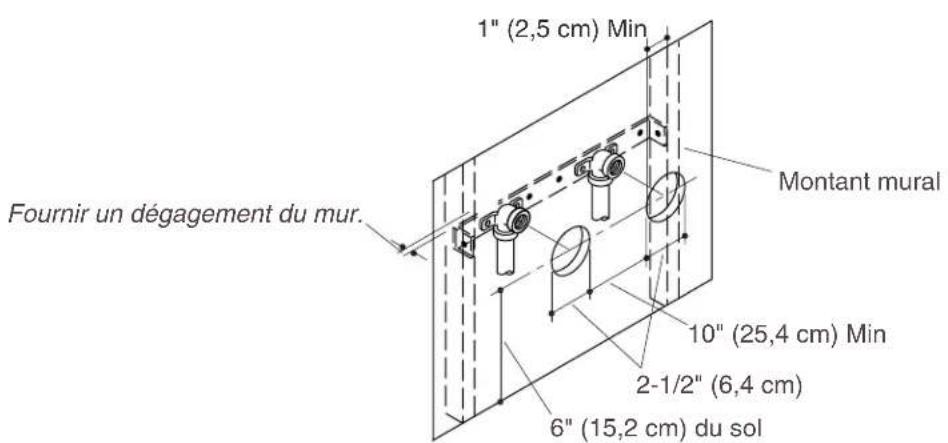

• Ajouter un blocage à l'arrête des emplacements souhaités pour les têtes de vapeur.
• Installer et fixer un coude NPT de 1/2 sur le blocage, directement à l'arrière de chacun des emplacements de têtes de vapeur souhaités.
  Découper un trou à travers le matériel mural pour accepter un mamelon temporaire pour chaque tete de vapeur.
• Ajouter des mamelons de tubes en cuivre temporaires de 1 / 2^ .

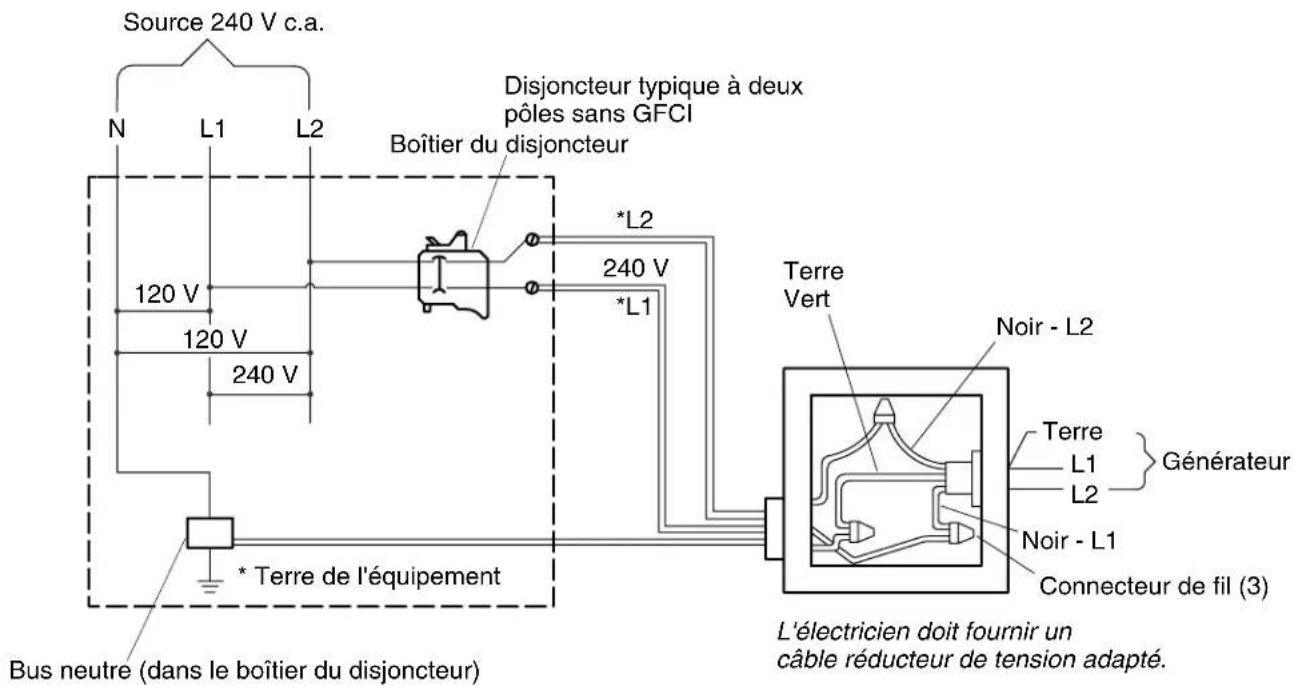

7. Connectorlesalimentationsélectriques

DANGER:Risqued'électrocution. Débrancher avant de réaliser ces étapes d'installation.

AVIS:Tout le travail électrique doit être réalisé par unElectricien qualifié.

AVIS:Tout le cablage electrique doit etre conforme aux codes locaux.

AVIS:Chaque générateur de vapeur exige un circuit dédié.

Couper toute l'électricité vers l'emplacement de travail au niveau du panneau du disjoncteur principal.
- Connecter un conduit électric de 240 V c.a. aux fil étiquêtes "L1", "L2", ainsi qu'au fil vert (terre) sortant du boîtier de service du générateur de vapeur situé sur le dessus du générateur de vapeur.
- Confirmer que la connexion à la terre a été effectue dans le boitier de service.
Fermer le boitier de service.
- Mettre l'alimentation principale en marche.
Levoyant de fonction doit s'afficher en vert. Si levoyant de fonction n'est pas vert,consulter le "Guide de depannage" ou contacter le service d'assistance a la clientele en utilisant le numero situé à l'arrière de ce document.

8. Terminerl'installation

• Installer les boitiers de vapeur et les têtes de vapeur en suivant les instructions accompagnant le kit de commande de vapeur.
• Installer la commande de vapeur en suivant les instructions accompagnant le kit de commande de vapeur.
  Pour faire fonctionner la commande de vapeur, suivre les instructions fournies avec la commande d'interface utilisateur.

Garantie

GénérateurdevapeurKOHLER GARANTIELIMITÉEDETROISANS

Les unités de générateur de vapeur Kohler fabriqués après le 15 Septembre 2001, sont garantis au consommateur acquéréur original estre sans defaut de materiel et de fabrication durant une utilisation résidentielle normale pendant trois (3) ans a partir de la date d'installation. Cette garantie s'applique uniquement aux generateurs de vapeur KOHLER installes aux Etats-Unis, au Canada ou au Mexique ("Amérique du Nord").

Si un defaulted est decélé en cours d'usage normal domestique, Kohler Co. decide, à son besoin, de réparer ou de remplaner l'unité ou d'effectuer les réglages appropriés. Un endommagement cause par un accident, mauvais usage ou mauvais traitement n'est pas couvert par cette garantie. Une preuve d'achat (ticket de caisse original) doit être représentée à Kohler Co. avec tous les recours en garantie. Kohler Co. n'est pas responsable des coûts de main-d'oeuvre, de démontage, d'installation ou d'autres frais qui en découlent. La responsabilité de Kohler Co. n'excédera enaucun cas le prix d'achat de l'unité.

Si cette unité est utilisé dans un commerce ou si elle est installée hors d'Amérique du Nord, Kohler Co. garantit l'unité contre tout défaut de matériel et de fabrication pour un (1) an à partir de la date d'installation, en plus de respecter tous les autres termes de cette garantie, excepté la durée.

Pour obtenir un service-garantie, contacter Kohler Co. par l'intermédiaire de votre vendeur, plombier, centre de renovation, revendeur par Internet ou par écrit à Kohler Co. à l'attention de: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des États-Unis et du Canada, et le 001-800-456-4537 du Mexique, ou consulter le site www.kohler.com aux États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com au Mexique.

KOHLERCO.ET/OULEREVENDEURFOURNISSENTCESGARANTIESAULIEUDETOUTES AUTRESGARANTIES,EXPRESSESOUTACITES,YCOMPRISLESGARANTIESIMPLICITES MARCHANDESETD'APTITUDEAUNEMPLOPIARTICULIER.KOHLERCO.ET/OULE REVENDEURDECLINENTTOUTERRESPONSABILITÉCONTRLESDOMMAGESPARTICULIERS, IMPRÉVUSODECIRCONSTANCE.Certainsétats/provincesnepermettentpaslalimitationsurla duréedelagarantieimplicite,oul'exclusionoulaimitationedommagesspéciaux,accessoiresou indirects,et,parconsequent,ceslimitationsetexclusionspourraientneppass'appliquerdansvotrecas. Cettegarantievousdonnedesdroitslégauxspécifiques.Vouspouvẑégalementavoird'autresdroitsqui varientd'unétat/d'uneprovinceçàl'autre.

CeciconstituelagarantieécriteexclusivedeKohlerCo.

Guidedepannage

ATTENTION: Les procédures de dépannage impliquant des fils internes ou des composants électriques doivent être effectuées par un électricien qualifié.

REMARQUE: Ce dépannage est seulement applicable au générateur de chaleur. Pour les problèmes relatifs à la commande de vapeur, consulter le guide de dépannage fourni avec la documentation du kit de commande de vapeur.

Le guide de dépannage est seulement destiné à une aide générale. Pour les problèmes d'entretien et d'installation, contacter le service d'assistance à la clientèle en utilisant l'information fournie à l'arrière de ce guide.

Guidedépannage(cont.)
SymptômesCausesprobablesActionrecommandée
1.Levoyant DEL vert n'est pas allumé.	A.Aucune alimentation électric au niveau du générateur.	A1.Réinitialiser le courant au disjoncteur.
		A2.Demander à un électricien qualifié de vérifier qu'une alimentation de 240 V est présente au niveau du générateur.
	B.Le disjoncteur est d'arrêt. B.Mettre l'alimentation en marche au niveau du disjoncteur.	Alimentation en marche au niveau du disjoncteur.
	C.La taille du disjoncteur est incorrecte.	C.Vérifier que la taille du disjoncteur est appropriée. Si la taille est incorrecte, le remplaçer.
	D.La connexion électric dans le boîtier de service sur le générateur est desserrée.	D.Couper tout le courant électric versus le générateur. Demander à un électricien qualifié d'ouvrir le boîtier de service et de vérifier toutes les connexions. Demander à un électricien qualifié de réparer toutes les mauvaises connexions.
2.I y a u ndébit continu d'eau depuis la tête de vapeur. Le débit d'eau durant le cycle de nettoyage pression normal.	A.Les composants internes vers le générateur ne fonctionnent pas correctement.	A1.Couer l'alimentation en eau et vidanger l'eau du générateur. Fermer la valve de drain.
		A2.Ouvrir partiellement la valve d'arrêt d'alimentation, d'une petite quantité.
		A3.Laisser l'eau replir le réservoir graduallement à l'intérieur du générateur (ceci peut prendre plusieurs minutes). Si l'eau continue à s'écouler à partir de la tête de vapeur, A1.
		A4.Ouvrir complètement la valve d'arrêt d'alimentation.
		A5.Surlesmodètesavecl'optionne nettoyagepressionseulément, si l'eau continue à s'écouler à partir de la tête de vapeur, faire fonctionner le cycle de nettoyage pression.
		A6.Si l'eau continue à s'écouler de la tête de vapeur, contacter le service d'assistance à la clientèle en utilisant l'information fournie à l'arrêt de ce guide.
	B.L'alimentation en eau est connectée incorrectly au générateur de vapeur.	B.Examiner le guide d'installation et, au besoin, reconnectcer l'alimentation en eau à l'emplacement approprié.
