Type de produit	Générateur de vapeur pour cabine de douche
Marque	Kohler
Modèle	Invigoration K-32324
Alimentation électrique	208-240 V, 50/60 Hz, circuit dédié
Puissance nominale	12 kW (environ)
Dimensions (approx.)	30 x 30 x 15 cm
Poids (approx.)	15 kg
Arrivée d'eau	Raccordement à l'alimentation en eau chaude/froide
Matériau du boîtier	Acier inoxydable
Fonctions principales	Production de vapeur pour douche, commande numérique, arrêt automatique
Type de commande	Numérique (modèles de commande compatibles : K-5548, K-5549, K-5557, K-5558)
Kit d'entretien inclus	Kit d'essai avec bâtonnet, cordon et coupleur
Entretien et nettoyage	Détartrage périodique recommandé, consulter le manuel
Sécurité	Disjoncteur dédié, protection contre la surchauffe, arrêt manuel
Pièces détachées	Disponibles sur kohler.com/serviceparts
Réparabilité	Faire appel à un technicien agréé Kohler
Service client	USA/Canada : 1-800-4KOHLER, Mexique : 001-800-456-4537

FOIRE AUX QUESTIONS - Invigoration K-32324 KOHLER

Quelle est la tension d'alimentation requise pour le générateur de vapeur K-32324 ?

L'alimentation doit être comprise entre 208 V et 240 V sur un circuit dédié avec un disjoncteur adapté.

Comment tester le générateur de vapeur ?

Utilisez le bâtonnet d'essai inclus dans le kit : insérez-le dans l'orifice du cordon de commande sur le générateur, puis mettez sous tension. Si vous entendez un clic du relais dans les 2 minutes, le générateur fonctionne.

Que faire si le générateur ne produit pas de vapeur ?

Vérifiez d'abord l'alimentation électrique (tension et disjoncteur), l'arrivée d'eau (vanne ouverte), puis testez le générateur avec le kit d'essai. Si le relais ne clique pas, contactez le service client.

Comment tester le cordon de commande ?

Déconnectez le cordon de la commande numérique, connectez le coupleur au cordon, puis insérez le bâtonnet d'essai dans le coupleur. Si aucun clic n'est entendu dans les 2 minutes, le cordon est défectueux et doit être remplacé.

Comment tester la commande numérique ?

Coupez l'alimentation, déconnectez le cordon de commande du générateur, insérez le cordon d'essai dans l'orifice, connectez le coupleur, remettez sous tension, insérez le bâtonnet. Si le relais clique, connectez la commande numérique via le coupleur et testez-la.

Quels modèles de commande sont compatibles ?

Les commandes numériques compatibles sont les modèles K-5548, K-5549, K-5557 et K-5558.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur le site kohler.com/serviceparts.

Comment contacter le service client ?

Pour les USA et le Canada : 1-800-4KOHLER (1-800-456-4537), pour le Mexique : 001-800-456-4537, du lundi au vendredi de 8h à 17h HNC.

Quelle est la puissance électrique du générateur K-32324 ?

La puissance nominale est d'environ 12 kW (vérifiez l'étiquette sur l'appareil pour la valeur exacte).

Puis-je installer le générateur moi-même ?

L'installation doit être réalisée par un professionnel qualifié, en respectant les codes électriques et de plomberie locaux.

MODE D'EMPLOI Invigoration K-32324 KOHLER

Noter le numéro de modèle:

Instructions du kit de service

Kit d'essai de générateur de vapeur

Merci d'avoir choisi KOHLER

Besoin d'aide? Appeler notre centre de services à la clientèle.

• USA/Canada : 1-800-4KOHLER (1-800-456-4537) Mexique : 001-800-456-4537
Heures d'ouverture : Lundi au vendredi de 8 h à 17 h (HNC)
Langues parlées : Anglais, Espagnol, et des services de traduction sont disponibles.
- Pièces de rechange : kohler.com/serviceparts
- Entretien et nettoyage : kohler.com/clean
• Brevets : kohlercompany.com/patents

Objectif

Utiliser ce kit d'entretien pour tester la fonctionnalité du générateur de vapeur, le cordon de commande et la commande numérique.

Ce kit comprend un bâtonnet d'essai, un cordon d'essai, et un coupleur à deux voies.

1. Inspector l'alimentation électrique et l'arrivée d'eau

□ Vérifier que la tension vers l'ensemble du générateur de vapeur est comprise entre 208 V et 240 V.
□ Vérifier que les tailles du fil électrique et du disjoncteur électrique dédié sont correctes au niveau du panneau électrique principal. Vérifier les spécifications dans le guide d'installation.
□ Vérifier que le disjoncteur vers le générateur de vapeur est sur la position « ON » (Marche) au niveau du panneau électrique.

☐ Réinitialiser l'alimentation électrique en mettant le disjoncteur sur la position OFF (Arrêt) au niveau du panneau électrique.
□ Remettre le dispositif sous alimentation électrique.
□ Inspector toutes les connexions du cordon de commande.
□ Vérifier que l'eau est ouverte vers le générateur de vapeur.

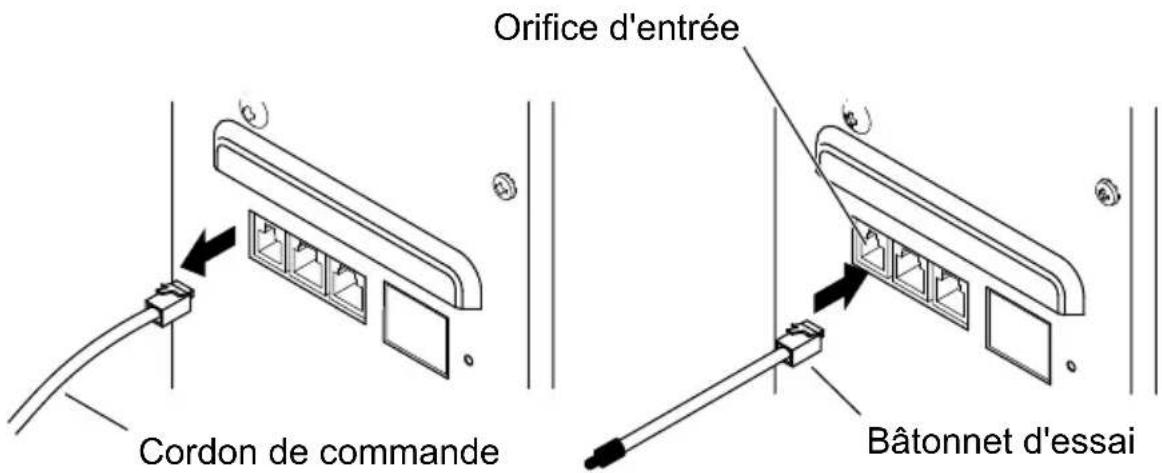

2. Tester le générateur

□ Déconnecter le cordon de commande du générateur de vapeur.
□ Insérer le bâtonnet d'essai dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
□ Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : une défaillance interne est présente dans le générateur de vapeur. S'adresser au service à la clientèle.
□ Si le relais émet un clic : Le générateur de vapeur fonctionne correctement.
□ Retirer le bâtonnet d'essai et reconnecter le cordon de commande au générateur de vapeur.
□ Faire fonctionner le générateur de vapeur pendant 5 minutes pour vérifier que l'ensemble produit de la vapeur.

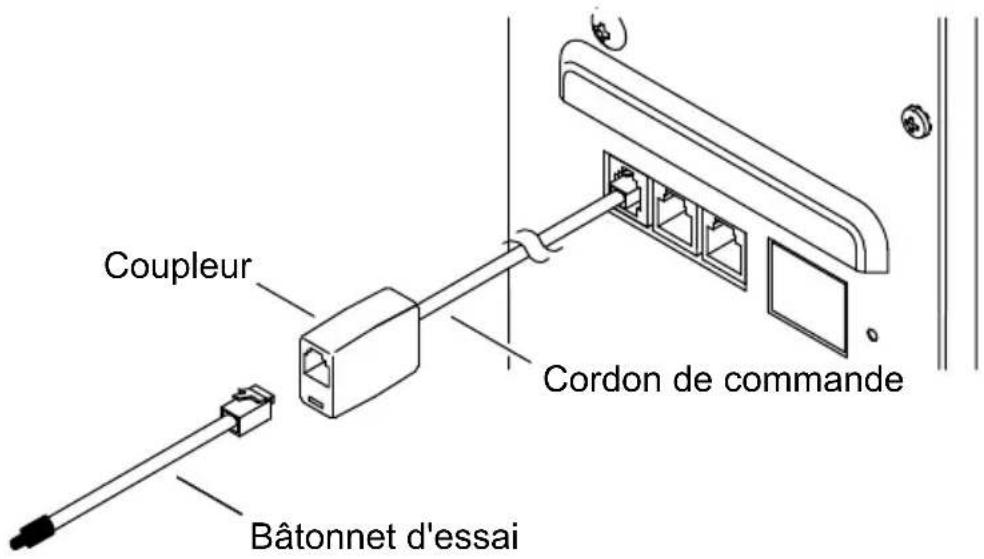

3. Tester le cordon de commande

F R

□ Déconnecter le cordon de commande de la commande numérique. Laisser l'autre extrémité du cordon de commande connecté au générateur de vapeur.
□ Connecter le coupleur au cordon de commande.
□ Insérer le bâtonnet d'essai dans le coupleur.
Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : La cordon de commande est endommagé et doit être remplacé.
□ Si le relais est entendu, cliquer sur Marche en l'espace de 2 minutes : Le générateur de vapeur et le cordon de commande fonctionnent correctement.

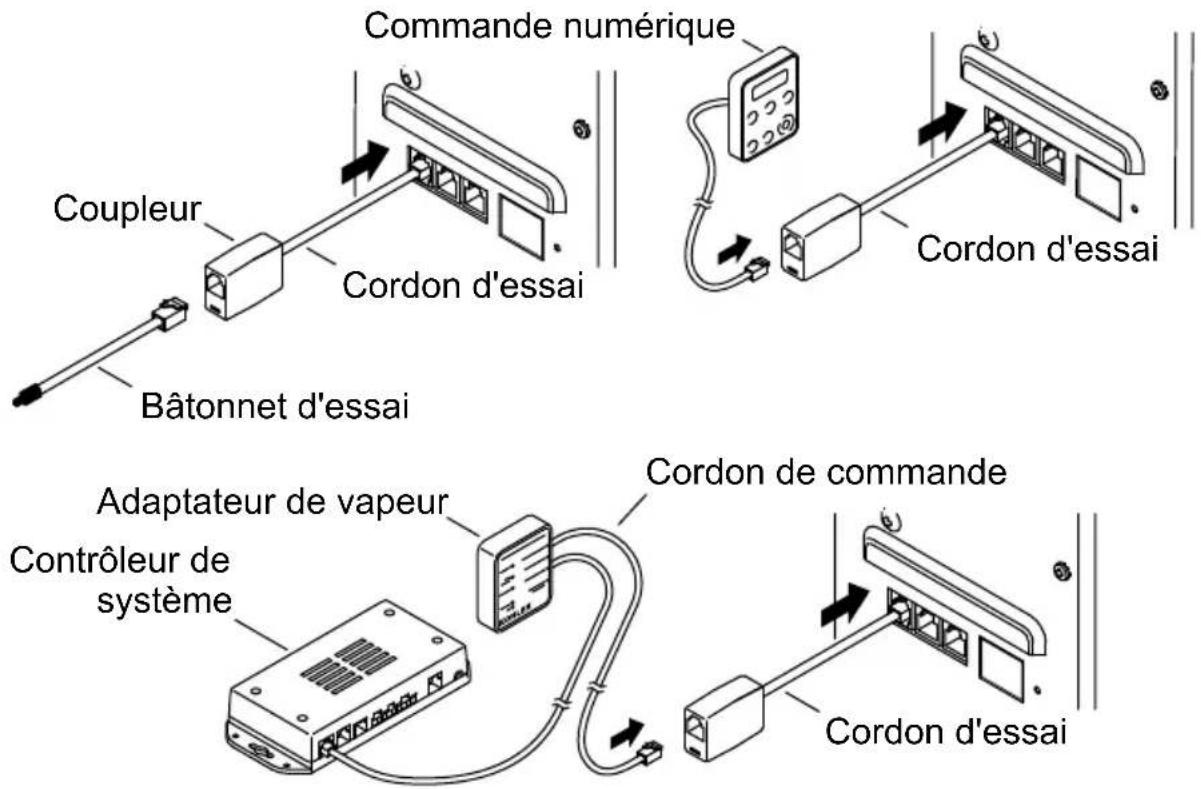

4. Tester la commande numérique

Inspector le cordon d'essai et le coupleur (Kit d'essai)

□ Couper l'alimentation électrique vers le générateur de vapeur.
□ Déconnecter le cordon de commande du générateur de vapeur.
□ Insérer le cordon d'essai dans l'orifice d'entrée du cordon de commande sur le générateur de vapeur.
□ Connecter le coupleur au cordon d'essai.
□ Mettre le générateur de vapeur sous tension électrique.
□ Insérer le bâtonnet d'essai dans le coupleur.
□ Si le relais n'est pas entendu, cliquer sur Marche en l'espace de 2 minutes : Le kit d'essai doit être remplacé.
□ Si le relais émet un clic : Le générateur de vapeur, le cordon d'essai et le coupleur fonctionnent correctement.

Inspector la commande numérique

□ Déconnecter le bâtonnet d'essai du coupleur.
□ Connecter le cordon de commande au coupleur.
☐ Connecter la commande numérique au cordon de commande (pour les installations d'adaptateurs de vapeur, connecter l'adaptateur de vapeur et le contrôleur du système.

□ Activer la commande numérique (ou l'adaptateur de vapeur).

□ Si le relais n'émet aucun clic de mise en marche : La commande numérique (ou l'adaptateur de vapeur) doit être remplacée.

□ Si le relais émet un clic : Le générateur de vapeur et la commande numérique (ou l'adaptateur de vapeur) fonctionnent correctement.

S'adresser au technicien préposé à l'entretien

Si tous les composants mentionnés dans ce kit ont été testés et fonctionnent correctement, mais l'ensemble ne fonctionne toujours pas, s'adresser au technicien préposé à l'entretien autorisé par Kohler Co. pour obtenir de l'aide. Fournir les renseignements à la page suivante avant de contacter le technicien préposé à l'entretien.

Propriétaire :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Plombier/Installateur :
Numéro de téléphone le jour :
Courriel :
Adresse :
Ville : Province : Code postal :

Encercler LE générateur de vapeur et la commande qui présentent des problèmes dans la liste ci-dessous :

Générateur de vapeur :
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Commande :
K-5548 K-5549 K-5557	K-5558

Numéro de série :

Code de date :

S'agit-il d'une nouvelle installation? (Encercler .) Oui / Non

L'ensemble fonctionnait correctement environ : du __/__/__ au __/__/__
