Caractéristiques techniques	Pomme de douche KOHLER Freewill K-12212, finition chromée, diamètre de la tête de douche : 200 mm, débit d'eau : 9,5 L/min à 3 bars.
Modes de jet	Jet pluie, jet massage, jet mixte.
Installation	Compatible avec les systèmes de douche standards, installation facile sans outils nécessaires.
Entretien	Nettoyage facile grâce à des buses en silicone anti-calcaire, recommandé de rincer après chaque utilisation.
Sécurité	Conforme aux normes de sécurité en vigueur, limite de température pour éviter les brûlures.
Garantie	Garantie de 5 ans contre les défauts de fabrication.
Informations générales	Design moderne et élégant, idéal pour une salle de bain contemporaine.

FOIRE AUX QUESTIONS - Freewill K-12212 KOHLER

Comment installer la pomme de douche KOHLER Freewill K-12212 ?

Pour installer la pomme de douche, dévissez l'ancienne douche, nettoyez le filetage, appliquez du ruban téflon sur le filetage et vissez la nouvelle pomme de douche en serrant à la main.

Pourquoi ma pomme de douche fuit ?

Une fuite peut être causée par un filetage mal serré ou un joint usé. Assurez-vous que la pomme de douche est correctement vissée et inspectez le joint pour détecter toute usure.

Comment nettoyer ma pomme de douche KOHLER Freewill K-12212 ?

Pour nettoyer, utilisez un mélange d'eau et de vinaigre blanc. Faites tremper la pomme de douche pendant 30 minutes, puis rincez à l'eau claire pour éliminer le calcaire.

Quelle est la pression d'eau recommandée pour la KOHLER Freewill K-12212 ?

La pression d'eau recommandée pour ce modèle est entre 1,7 et 5,5 bars pour un fonctionnement optimal.

La pomme de douche KOHLER Freewill K-12212 est-elle compatible avec tous les types de robinets ?

Oui, la KOHLER Freewill K-12212 est conçue pour être compatible avec les robinets standards de douche.

Comment ajuster le débit d'eau de ma pomme de douche ?

Le débit d'eau peut être ajusté en utilisant le bouton sur la poignée de la douche pour passer entre les différents modes de jet.

Où puis-je trouver des pièces de rechange pour la KOHLER Freewill K-12212 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de KOHLER ou chez des revendeurs agréés.

Que faire si la fonction de changement de jet ne fonctionne pas ?

Si la fonction de changement de jet ne fonctionne pas, vérifiez si le mécanisme est obstrué par des dépôts de calcaire et nettoyez-le si nécessaire.

MODE D'EMPLOI Freewill K-12212 KOHLER

Français, page "Français-1"

Guide de l'installation

Shower Modules

Outils et Matériaux

Lunettes de Protection

Perceuse

Tournevis

Crayon à Papier

Mètre Ruban

Niveau à Bulles

Matériau d'Étanchéité

Mastic de Plomberie

Marteau à Griffes

• Pinces C
• Couteau à Mastic
- Clé à Molette
• Gants de Travail Propres
- Trou de Scie

Merci d'avoir choisi la Société KOHLER

Nous apprécions votre engagement envers la qualité KOHLER. S'il vous plaît, prenez quelques minutes et lisez attentivement ce guide avant de commencer votre installation. N'hésitez pas à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse Internet sont au verso. Merci encore d'avoir choisi un produit KOHLER.

Avant De Commencer

□ Respectez tous les codes locaux de plomberie et de bâtiment.
- Déterminez l'emplacement de la plomberie brute servant au drain, selon les dimensions du plan de raccordement.
□ Multiples installations sont possibles. Ces instructions montrent les procédures d'installation, il se pourrait que vous ayez à utiliser d'autres techniques pour votre installation.
□ Veuillez lire avec attention cette notice pour connaître les outils et matériaux requis, ainsi que les étapes d'installation. Suivez les étapes qui s'appliquent particulièrement à votre installation. Ceci vous évitera des erreures coûteuses.
- Évitez de déformer les parois latérales pour ne pas endommager cet l'appareil.
- Déballez l'appareil de douche et examinez le soigneusement pour en déceler tout dommage. Si vous notez des dommages, n'installez pas cet appareil. Veuillez informer votre Distributeur du problème immédiatement.
□ Remettre le receveur dans son emballage de protection en attendant de commencer l'installation.
□ Isolez les parois extérieures avant l'installation.
□ Vous devez installer ce receveur de douche sur un sol muni d'un support nécessaire, et de niveau.
□ Assurez-vous de pouvoir déplacer cet appareil dans son aire d'installation.

Avant De Commencer (cont.)

□ Les appareils de douche d'un seul morceau sont trop grands pour passer par les ouvertures de porte standard. Les appareils de plusieurs éléments ont été conçus pour être démontés en sections et permettre le déplacement dans l'aire de travail. Lorsque tous les éléments sont à proximité de l'aire de travail, remontez l'appareil et placez le dans l'aire d'installation avant de compléter le cadre.
- Prévoyez suffisamment d'accès pour les raccords avant l'installation. Puisque cet appareil est d'un seul élément, il n'est pas possible d'effectuer les raccordements d'évacuation et de trop plein par son extrémité.
□ Assurez-vous que l'aire d'installation soit propre et sans débris. Dans le cas d'une rénovation, retirez tous les matériaux du mur terminé pour exposer le cadre, et retirez le revêtement du sol pour exposer le sol brut.
- Prévoyez un cadre aux dimensions appropriées.
□ L'emplacement exact des montants d'extrémité dépendra de l'épaisseur du matériau du mur terminé.
Si le receveur doit être installé à coté de conduites pour caniveau ou de tuyauteries verticales, entourez l'appareil d'un mur classé ignifugé et hydrofuge.
□ Dans le cas d'un mur ignifugé, les dimensions sont entre les montants et les cotés des murs latéraux exposés.
□ L'espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d'aplomb avec le cadre. Utilisez des cales pour un support additionnel si le sol brut n'est pas de niveau.
□ Avant de procéder à l'installation des accessoires, consultez toutes les directives à cet effet.
□ Les dimensions de l'appareil sont nominales et conformes aux tolérances données par les normes Standard ANSI Z124.2.

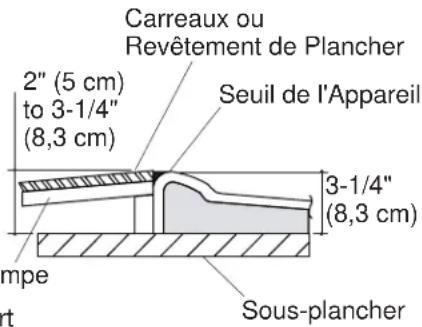

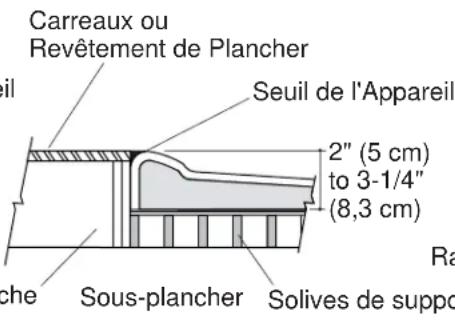

de l'Appare 2" (5 cm) to 3-1/4"(8,3 cm) Sous-cou Cadre en Bois Rampe pour Fauteuil Roulant

1. Installation Encastrée

Installation Encastrée dans du BétonIl est possible d'installer une fosse encastrée lorsqu'un seuil extérieur faible est requis ou désiré.Pour une installation encastrée, le sol terminé ne doit pas être à moins de 1/2" (1,3 cm) sous le seuil. Pour qu'un fauteuil roulant puisse facilement entrer et sortir, le sol terminé doit affleurer le rebord de l'appareil.Pour une installation typique avec carreaux, prévoyez une encastration de au moins 3/4" (2 cm) dans le sol.Vérifiez que le sol soit plat et de niveau.

Cadre en Bois Installation EnfoncéePour une installation enfoncée, le cadre en bois doit être semblable à celui d'un cadre d'une cage d'escalier.Les Dessinateurs ou les Architectes devraient spécifier la quantité et la dimension des solives et des linteaux.Choisir les solives, le sol brut, la sous-couche et le revêtement du sol de manière à ce que le sol terminé affleure avec, ou soit à un maximum de 1/2" (1,3 cm) sous le seuil de l'appareil.Vérifiez que le sol soit plat et de niveau.

Alternative pour Fauteuil RoulantL'alternative d'une installation encastrée, serait de construire une rampe d'accès pour fauteuil roulant au-dessus du sol jusqu'au rebord de l'appareil.Vérifiez que le sol soit plat et de niveau.

2. Préparez le SiteAssurez-vous que l'espace réservé pour l'installation soit propre et sans débris. Dans le cas d'une rénovation, retirez tous les matériaux du mur terminé pour exposer le cadre, et retirez le revêtement du sol pour exposer le sol brut.Vérifiez le sol du site de l'installation. Remplacez le au besoin.Assurez-vous que le sol brut et le sol terminé soient de niveau.

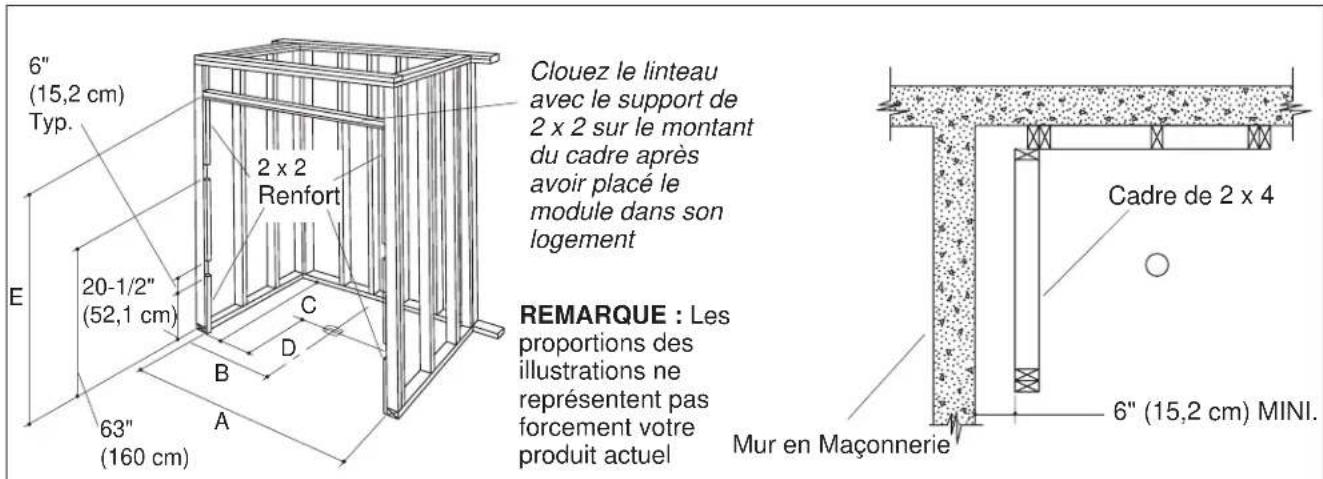

Clouez le linteau avec le support de 2 x 2 sur le montant du cadre après avoir placé le module dans son logement
REMARQUE : Les proportions des illustrations ne représent pas forcement votre produit actuel

1. Dimensions du plan de raccordement

	A	B	C	D	E
K-12200/01	45-1/4" (114,9 cm)	22-1/2" (57,2 cm)	38-3/8" (97,5 cm)	9" (22,9 cm)	84-1/4" (214 cm)
K-12202	69-1/2" (176,5 cm)	34-5/8" (87,9 cm)	37-1/2" (95,3 cm)	9-1/4" (23,5 cm)	84-1/4" (214 cm)
K-12203/04	65" (165,1 cm)	13" (33 cm)	38-1/8" (96,8 cm)	18" (45,7 cm)	84-1/4" (214 cm)
K-12207/08	45-1/4" (114,9 cm)	22-1/2" (57,2 cm)	38-3/8" (97,5 cm)	9" (22,9 cm)	84-1/4" (214 cm)
K-12209/10	52-1/4" (132,7 cm)	26" (66 cm)	38-5/8" (98,1 cm)	9" (22,9 cm)	84-1/4" (214 cm)
K-12211/12	52-1/4" (132,7 cm)	26" (66 cm)	38-5/8" (98,1 cm)	9" (22,9 cm)	84-1/4" (214 cm)
K-12213	52-1/4" (132,7 cm)	26" (66 cm)	38-5/8" (98,1 cm)	9" (22,9 cm)	84-1/4" (214 cm)

IMPORTANT ! Toutes les dimensions sont nominales. L'espacement des montants ne doit pas être de plus de 1/4" (6 mm) et de moins de 0. Mesurez soigneusement votre appareil avant d'en déterminer la taille de son logement. Dans le cas d'un mur ignifugé, les dimensions sont celles de l'intérieur du mur. Il se peut que vous ayez à glisser des cales entre le cadre et l'appareil. Les dimensions fournies par le plan sont cruciales pour une bonne installation. Construisez le cadre et installation de la plomberie très soigneusement.

REMARQUE : Dans le cas d'un mur ignifugé, les dimensions brutes devront changer tenant compte de l'épaisseur du mur ignifugé. Les dimensions de l'écartement des montants doivent être mesurées vers le coté du mur exposé.

REMARQUE : Si vous installez cet appareil sur un mur en maçonnerie, prévoyez l'accès nécessaire pour les raccordements de la plomberie. Construisez un mur séparé, à un minimum de 6" (15,2 cm) du mur en maçonnerie.

4. Construire le Cadre

Si vous installez une porte de douche à cet appareil, consultez la notice de l'installation de la porte de douche pour toutes spécifications particulières de l'encadrement.
□ Construissez le cadre avec des montants de 2 x 4 ou de 2 x 6 tout en suivant le plan de construction de votre modèle.
□ Ne pas installer le montant du côté droit du cadre frontal avant que l'appareil ne soit en place.
□ Clouez un renfort de2x2autour du renfoncement.
□ Vérifiez que le cadre soit d'équerre et d'aplomb.
Si des barres d'appuis doivent être installées, prévoyez une liaisons ou des attaches avec des 2 x 6 et aux emplacements spécifiés. Reportez-vous aux directives du Fabricant des barres d'appuis.
□ L'espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d'aplomb avec le cadre. Si le sol n'est pas de niveau, il faudra placer des cales au-dessous du receveur.

5. Installez la Plomberie

REMARQUE : Prévoyez l'accès à toutes les connections de la plomberie pour un entretien future.

□ Déterminez l'emplacement de la plomberie, selon le plan de raccordement.

REMARQUE : Si la plomberie doit être installée sur la partie murale non terminée, posez les arrivées après que l'appareil soit installé.

- Positionnez la plomberie, selon le plan du raccordement. Bouchez les arrivées et vérifiez s'ilyades fuites.

□ Installez la tuyauterie selon le plan de raccordement.

Si possible, prévoyez un accès à l'arrière du mur de la plomberie pour l'entretien des conduites des arrivées d'eau et de l'évacuation.

- Assemblez la robinetterie de la douche conformément à la notice du fabricant. Ne pas installer les rosaces à ce moment.

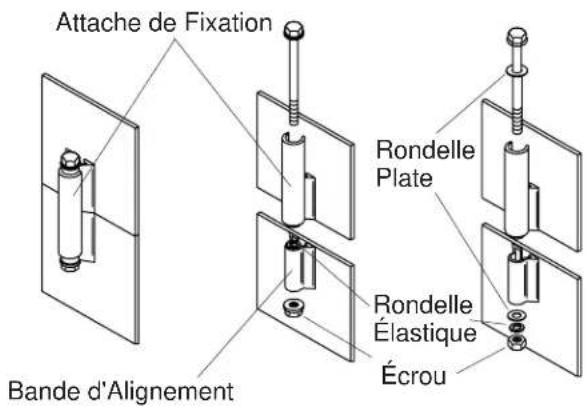

Attache de Fixation Rondelle Plate Rondelle Élastique Écrou Bande d'Alignement

6. Séparation de l'Appareil et Réassemblage

□ Les modules multi pièces sont expédiés assemblés et doivent être séparés en sections pour le transport à l'endroit de l'installation et pour la pose du mastic d'échantéité.
□ Recouvrir le sol et les autres surfaces avec un linge ou d'autre matériau de rembourrage pour protéger l'appareil.
□ Posez l'appareil face contre le sol.
□ Retirez tous les écrous et les rondelles. Gardez toutes les attaches pour le réassemblage.
□ Glissez les attaches de fixation par-dessus le joint de section, mais ne par retirer les attaches complètement.
□ Retirez les rondelles élastiques qui servaient de cales pendant l'envoi.
□ Retirez les boulons et séparez les sections de l'appareil.
□ Transportez soigneusement les pièces dans l'aire d'installation et placez-les sur une surface de protection et de niveau. Déplacez la partie inférieure de l'appareil dans l'aire de réassemblage.
- Réassemblez les sections en plaçant les sections supérieures sur les sections inférieures.
□ Alignez les sections en ajustant une attache de positionnement sur bande d'alignement de chaque bloc. Commencez par les colonnes de porte et continuez avec les coins arrières, la paroi arrière et finalement les parois latérales.
□ Glissez un rondelle plate sur chaque boulon et insérez le boulon dans le block de montage localisé sur le coté et le panneau arrière. Ne pas insérer les boulons dans les colonnes de porte et les coins arrières à ce moment.
- Positionnez une rondelle plate et une en plastic à chaque extrémité du boulon et vissez sans serrer l'écrou. Ne pas trop serrer.

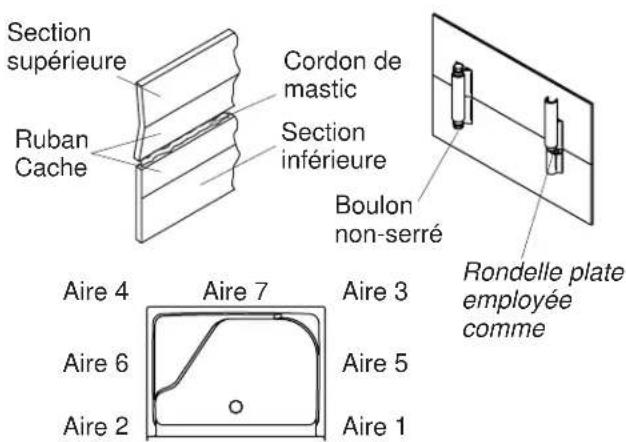

Section supérieure Ruban Cache Cordon de mastic Section inférieure Boulon non-serré Rondelle plate employée comme Aire 4 Aire 7 Aire 3 Aire 6 Aire 5 Aire 2 Aire 1

7. Étanchéifiez les Sections de l'Appareil.

• Nettoyez l'appareil pour réduire le risque d'endommagement de la surface.
  □ Placez un linge ou une matière similaire sur le fond du receveur.
• Portez des gants et à l'aide d'un linge doux et humide, nettoyez délicatement les surfaces de jonction de chaque section de l'appareil afin d'en retirer la poussière ou la saleté.
  □ Appliquez du ruban-cache de 2" (5 cm) sur toute la longueur des surfaces de jonction à l'intérieur de chaque section de l'appareil.
  □ Installez une rondelle plate entre les blocs supérieur et inférieur de fixation sur chaque colonne de la porte et les coins arrières afin de créer un écartement pour l'étanchéité. Soyez sur que les rondelles ne bloquent pas les trous des boulons et qu'elles ne dépassent pas dans le joint du mur. Les écrous doivent être insérés dans les blocks de montage sans passer à travers les rondelles. Ne pas installer les rosaces à ce moment.

REMARQUE : L'usage d'un silicone clair est recommandé pour garantir une bonne étanchéité. L'udage de l'acrylique ou tous autres mastics ne sont pas recommandés.

REMARQUE : Le mastic d'étanchéité pourrait sécher rapidement. Passez aux étapes suivantes immédiatement.

□ Travaillez par l'intérieur et appliquez généreusement un cordon continu de silicone d'étanchéité dans le joint.
- Réinstallez les boulons dans les blocs supérieurs et les enfoncer doucement dans les blocs inférieurs correspondants.
□ Retirez les rondelles d'espacement et faites en sorte que la section supérieure glisse vers le bas.
□ Serrez tous les boulons en commençant par la colonne de la porte et vers le centre du mur arrière. Voyez l'illustration pour la séquence de serrage. Ne pas trop serrer.
- Nettoyez immédiatement après l'excédent du silicone du côté avant de l'appareil.
- Étalez tout surplus de mastic d'échantéité qui se trouve le long des joints de la face arrière du module.
□ Appliquez un généreux cordon de silicone dans le joint arrière.
□ Assurez-vous que les écrous et les boulons soient bien serrés.

8. Préparez l'Appareil

ATTENTION : Risque de dommage matériel. Si le joint d'étanchéité du drain n'est pas performant, des dommages causés par l'eau se produiront sur le sol et sous le receveur.

□ Installez le drain à l'appareil selon la notice du fabricant qui accompagne le produit.
□ Repérez l'emplacement des valves du mitigeur, de la douche, et des trous du bec de la baignoire sur l'arrière de la paroi de l'appareil.

REMARQUE : Le même plan peut être utilisé pour plusieurs installations si la tuyauterie été bien installée. Faîtes un trou pilote dans le contreplaqué. Utilisez le plan pour marquer l'emplacement des raccords sur la partie arrière de l'appareil.

□ Percez des trous pilotes de ∅ 1/4" (6 mm) aux endroits marqués.
- Nettoyez l'appareil pour réduire le risque d'endommagement de la surface.
□ Placez un linge ou une matière similaire sur le fond du receveur.
- À partir de l'intérieur du module (côté terminé), utilisez une scie à trou du correcte diamètre pour soigneusement percer les trous de fixation..
Nettoyez l'appareil pour réduire le risque d'endommagement de la surface. Travaillez soigneusement pour ne pas égratigner la surface de l'appareil.

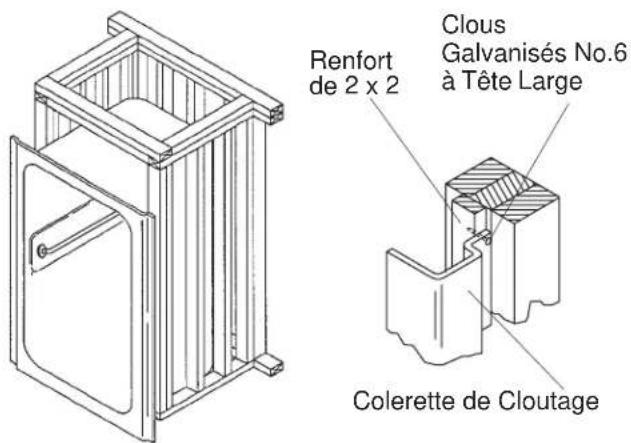

Renfort de 2 x 2 Clous Galvanisés No.6 à Tête Large Colerette de Cloutage

9. Positionnez l'Appareil

□ Posez l'appareil en place.
□ Introduire l'about dans le siphon.
□ Assurez-vous que le fond de l'appareil soit bien soutenu sur le sol. Aucun support additionnel n'est nécessaire.
□ Vérifiez le bon ajustage.
□ Le module doit être de niveau afin d'assurer une installation correcte de la cabine de douche. Faîtes les ajustements du cadre avec des cales, si nécessaires.
□ Positionnez le côté avant droit du cadre et du tasseau dans la cavité, puis clouez les en place.
□ Vérifiez que le cadre et le tasseau soit d'équerre et d'aplomb.
□ Ne fixez pas la collerette de cloutage maintenant.

10. Fixez l'Appareil au Cadre

ATTENTION : Risque de dommage matériel. Assurez-vous d'un joint étanche sur tous les raccords du drain.

□ Complétez l'installation du drain suivant la notice d'installation correspondante.
□ Installez les arrivées d'eau et les valves de la douche, si cela n'est pas déjà fait. Voir la section "Installez la Plomberie".
□ Ouvrez les robinets des arrivées d'eau et vérifiez s'il y a des fuites.
□ Laissez couler l'eau dans l'appareil et vérifiez s'il y a des fuites dans les raccords du drain.
□ Percez des trous dans la collerette de cloutage et dans les renforts de 1 x 2 à 18" (45,7 cm) du centre.
- Fixez la collerette de cloutage aux renforts de 2 x 2 par les trous pilotes en utilisant des clous galvanisés N° 6 à tête large ou des vis. Travaillez soigneusement pour ne pas égratigner la finition quand vous clouez.

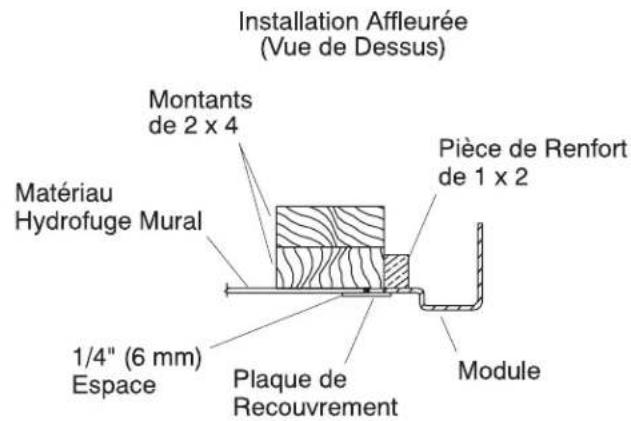

Installation Affleurée (Vue de Dessus) Montants de 2 x 4 Matériau Hydrofuge Mural 1/4" (6 mm) Espace Plaque de Recouvrement Pièce de Renfort de 1 x 2 Module

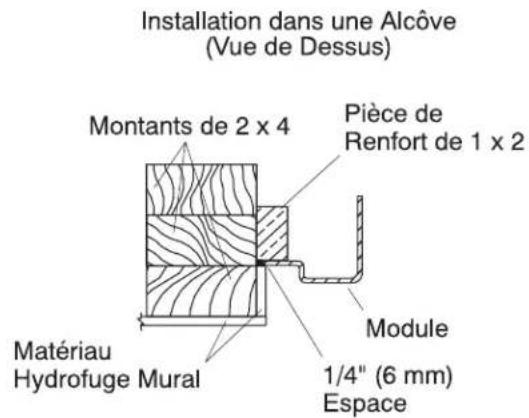

Installation dans une Alcôve (Vue de Dessus) Montants de 2 x 4 Pièce de Renfort de 1 x 2 Matériau Hydrofuge Mural Module 1/4" (6 mm) Espace

11. Complétez l'Installation

Installation Affleurée

□ Installez le matériau hydrofuge du mur à 1/4" (6 mm) du rebord de l'appareil.
- Posez la finition désirée (non fournie) autour de l'appareil, pour dissimuler le bord du module.
- Posez également une finition sur le bord inférieur du bandeau.

Installation dans une Alcôve

□ Installezr le matériau hydrofuge du mur autour de l'unité, pour dissimuler le rebord du module.

Pour toutes les Installations

□ Appliquez un lit de silicone sur la collerette de cloutage.
□ Installez le carton plâtre résistant à l'eau avec le bord broché à 1/4" (6 mm) au dessus de la surface concave terminée de l'appareil.
□ Collez et fixez le matériel mural.
□ Imperméabilisez autour des valves et des sorties avec du mastic ou du silicone.
□ Assemblez le robinet et le vidage conformément à la notice du fabricant.
Si besoin, installez les barres d'appui ou les porte-serviettes sur l'entretoisement (préalablement installé). Suivez les instructions du Fabricant.
□ Si besoin, assemblez la porte de douche conformément à la notice du Fabricant.
□ Nettoyez avec des nettoyants non abrasifs.

12. Nettoyage

ATTENTION : Risque d'endommagement du produit. Ne jamais laisser des produits à base de distillat de pétrole sur la surface de l'appareil pour une longue période de temps.

ATTENTION : Risque d'endommagement du produit. Ne pas utiliser de produits abrasifs.

□ Lors du nettoyage après l'installation, utilisez de l'eau tiède et un nettoyant liquide approuvé.
□ Les taches rebelles, la peinture ou le goudron peuvent être nettoyés au moyen de la térébenthine ou d'un solvant pour peinture.

Nettoyage (cont.)

□ Les résidus de plâtre peuvent être nettoyés au moyen d'une spatule en bois. Ne pas utiliser un grattoir en métal, une brosse en fer ou d'autres outils en métal. Utilisez de l'eau tiède avec un nettoyant liquide approuvé pour une action abrasive douce.
