Caractéristique	Détails
Type de produit	Toilette avec bidet intégré
Dimensions	Standard, adapté à la plupart des salles de bains
Matériau	Céramique de haute qualité
Système de nettoyage	Jet d'eau réglable avec plusieurs niveaux de pression
Fonctionnalités supplémentaires	Séchage à chaud, chauffage de siège, éclairage LED
Installation	Installation standard, nécessite une alimentation en eau et une prise électrique
Entretien	Nettoyage régulier avec des produits non abrasifs
Sécurité	Système de protection contre les surchauffes, conforme aux normes de sécurité
Garantie	Garantie limitée du fabricant
Consommation d'eau	Économie d'eau grâce à un système de rinçage efficace

FOIRE AUX QUESTIONS - Novita K-BN330S KOHLER

Comment installer la toilette KOHLER Novita K-BN330S ?

Pour installer la toilette, commencez par couper l'eau. Retirez l'ancienne toilette, installez le joint d'étanchéité fourni, puis fixez la nouvelle toilette en suivant les instructions du manuel d'installation.

La toilette ne se rince pas correctement, que faire ?

Vérifiez si le réservoir est plein et si les jets d'eau ne sont pas obstrués. Si nécessaire, nettoyez les buses de rinçage. Assurez-vous également que la pression d'eau est suffisante.

Comment nettoyer la toilette sans l'endommager ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface de la toilette.

Que faire si la toilette fuit ?

Inspectez les connexions d'eau et le joint d'étanchéité. Si vous constatez une fuite, serrez les connexions ou remplacez le joint si nécessaire.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et la toilette.

Comment régler la température de l'eau ?

Utilisez la télécommande pour accéder aux paramètres de la température de l'eau. Ajustez le réglage selon vos préférences.

Est-ce que la toilette KOHLER Novita K-BN330S est économe en eau ?

Oui, cette toilette est conçue pour être économe en eau, offrant un rinçage efficace tout en minimisant la consommation d'eau.

Comment réinitialiser les paramètres de la toilette ?

Pour réinitialiser, débranchez la toilette de l'alimentation électrique pendant quelques minutes, puis rebranchez-la. Cela réinitialisera les paramètres par défaut.

Où trouver des pièces de rechange pour la toilette ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés KOHLER ou sur le site officiel de KOHLER.

MODE D'EMPLOI Novita K-BN330S KOHLER

Noter le numéro de modèle:

Instructions d'installation

Siège de bidet

Merci d'avoir choisi KOHLER

Besoin d'aide? Appeler notre centre de services à la clientèle.

• USA/Canada : 1-800-4KOHLER (1-800-456-4537) Mexique : 001-800-456-4537
- Pièces d'entretien : kohler.com/serviceparts
- Entretien et nettoyage : kohler.com/clean
• Brevets : kohlercompany.com/patents

Outils et matériel

Film plastique étirable

Avant de commencer

AVERTISSEMENT : Risque de choc électrique. Connecter uniquement à un circuit réservé, mis à la terre de manière adéquate et protégé par un disjoncteur de fuite de terre (GFCI). Utiliser un service de 120 V, 60 Hz, 15 A. Ne pas retirer le contact à la masse ni utiliser un adaptateur de mise à la terre.

AVERTISSEMENT : Risque de choc électrique. Ne pas immerger ou purger le produit avec de l'eau.

ATTENTION : Risque d'endommagement du produit. Ne pas installer ce produit dans un emplacement exposé à un excès d'humidité et où de la condensation pourrait se former sur la surface du produit. Fournir une ventilation adéquate lors des bains afin d'éviter d'endommager les composants électroniques en raison de niveaux d'humidité élevés.

ATTENTION : Risque d'endommagement du produit. Ne pas fournir d'alimentation électrique au dispositif avant d'avoir achevé le travail d'installation de la plomberie, étant donné que cela pourrait créer des problèmes de fonctionnement.

ATTENTION : Risque de dommages matériels ou d'endommagement du produit. Des fuites d'eau pourraient se produire si l'on pousse ou tire sur le raccord d'eau.

REMARQUE : Ce produit contient des protecteurs thermiques qui pourraient se déclencher pendant l'entreposage ou le transport dans des conditions plus chaudes, et le dispositif ne fonctionnera pas. Laisser le dispositif se refroidir à la température ambiante avant de l'installer ou de l'utiliser.

Respecter tous les codes de plomberie et électriques locaux.

Connector le siège à une alimentation en eau froide fournissant de l'eau d'une qualité potable avec une pression de 20 psi (139 kPa) à 80 psi (551 kPa).

*Hors de l'Amérique du Nord, ce dispositif peut être connu sous le nom de dispositif à courant résiduel (RCD).

Ce produit doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un câble d'échappement pour le courant électrique. Ce produit est équipé d'un cordon muni d'un câble de mise à la terre avec une fiche de mise à la terre. La fiche doit être branchée sur une prise électrique installée et mise à la terre de manière adéquate.

DANGER : Risque de choc électrique. L'utilisation incorrecte de la fiche de mise à la terre peut résulter en risque de choc électrique.

S'il est nécessaire de réparer ou de remplacer le cordon ou la fiche, ne pas brancher le câble de mise à la terre à l'une des bornes à lame plate. Le câble avec isolation dont la surface extérieure est verte avec ou sans rayures jaunes est le câble de mise à la terre.

Vérifier auprès d'un électricien qualifié ou d'un dépanneur si les instructions de mise à la terre ne sont pas bien comprises ou en cas de doute sur la mise à la terre adéquate du produit.

Ce produit est équipé en usine avec un cordon et une fiche électriques spécifiques pour permettre le branchement à un circuit électrique adéquat. S'assurer que le produit est connecté à une prise ayant la même configuration que celle de la fiche. Aucun adaptateur ne doit être utilisé avec ce produit. Ne pas modifier la fiche fournie - si elle ne s'adapte pas à la prise, faire installer une prise adéquate par un électricien qualifié. Si le produit doit être rebranché pour être utilisé sur un circuit électrique différent, le branchement doit être effectué par un personnel qualifié.

ATTENTION : Risque de dommages matériels. S'il est nécessaire d'utiliser une rallonge, un seul cordon peut être utilisé à condition que le « Type » commence avec « SJ », que le cordon soit de calibre 12, qu'il soit mise à la terre (12/3), qu'il ne dépasse pas 25 pi (7,6 mètres), et qu'il soit branché dans une prise électrique GFCI*. Remplacer immédiatement une rallonge qui exhibe des signes de dommages quelconques.

*Hors de l'Amérique du Nord, ce dispositif peut être connu sous le nom de dispositif à courant résiduel (RCD).

□ Le cas échéant, retirer le siège de toilette existant.
□ Couper l'alimentation en eau vers la toilette.
□ Passer la chasse pour relâcher toute pression du tuyau d'alimentation en eau.

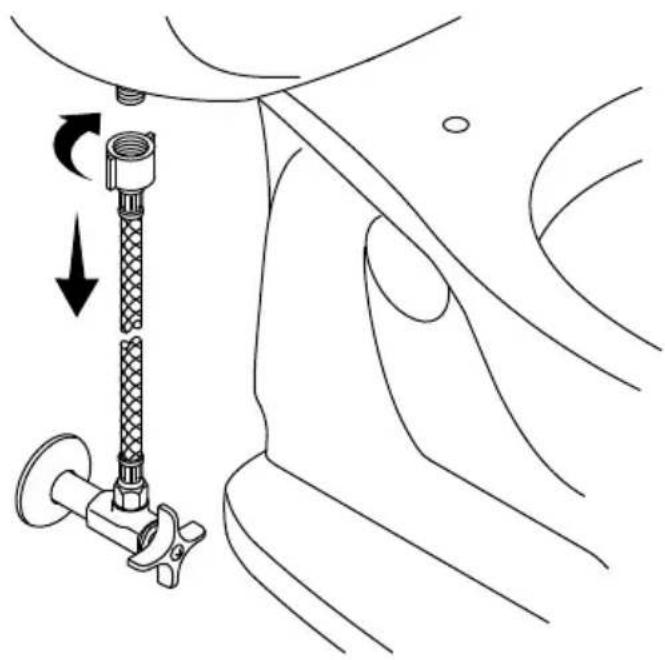

□ Déconnecter le tuyau d'alimentation en eau de la vanne de remplissage de la toilette.

Installer une prise de courant

AVERTISSEMENT : Risque de choc électrique. Connecter uniquement à un circuit réservé, mis à la terre de manière adéquate et protégé par un disjoncteur de fuite de terre (GFCI). Utiliser un service de 120 V, 60 Hz, 15 A. Ne pas retirer le contact à la masse ni utiliser un adaptateur de mise à la terre.

*Hors de l'Amérique du Nord, ce dispositif peut être connu sous le nom de dispositif à courant résiduel (RCD).

REMARQUE : Suivre les codes locaux lors de la détermination de l'emplacement de la prise électrique.

☐ Installer une prise électrique dédiée protégée par un dispositif GFCI de 120 V dans un rayon de 32 po (813 mm) de la toilette pour accommoder la longueur du cordon d'alimentation.

□ Ne pas brancher le siège dans la prise électrique à ce point.

2. Installer la plaque de fixation

Joint d'étanchéité Rondelle Écrou

□ Positionner la plaque de fixation par-dessus les trous de fixation sur la cuvette.
□ Positionner les pièces d'insertion dans les rainures se trouvant sur la plaque de fixation comme sur l'illustration.
□ Insérer les boulons dans les pièces d'insertion et les enfiler dans les trous de fixation.
□ Assembler un joint statique, une rondelle et un écrou sur chaque boulon.
□ Ne pas serrer entièrement à ce point.

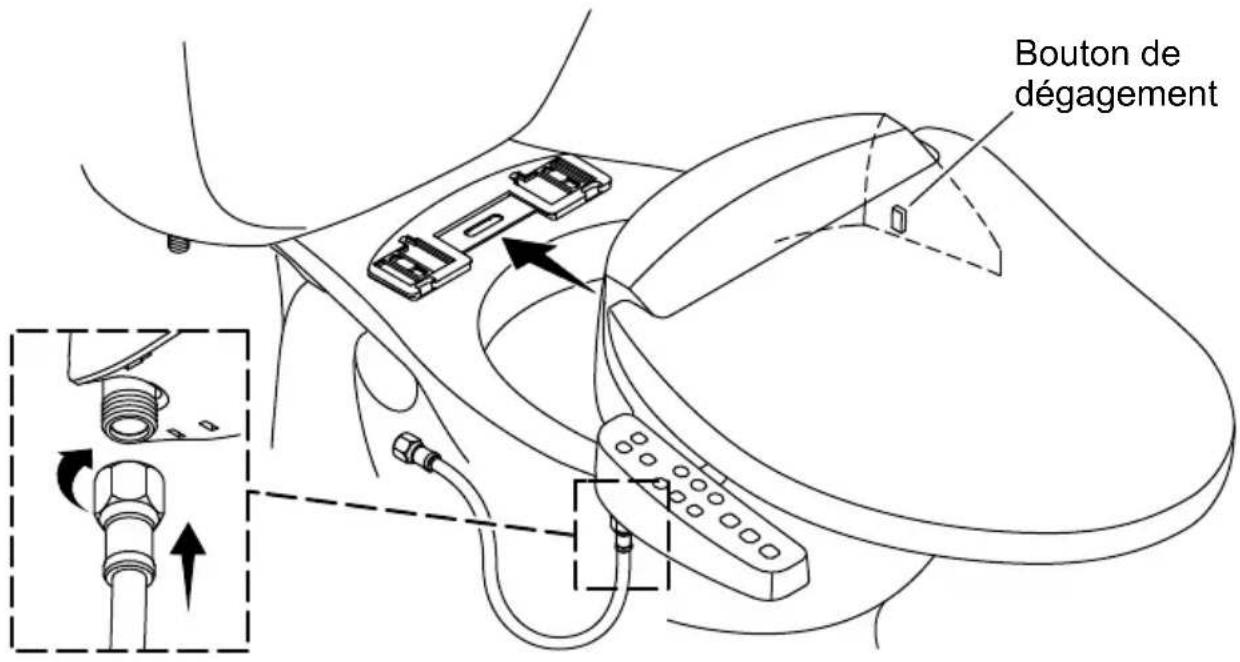

3. Installer le siège

Bouton de dégagement

Positionner le siège

□ Glisser le siège sur la plaque de fixation jusqu'à ce qu'un enclenchement du siège soit ressenti.
□ Vérifier la position du siège. Ajuster la position si nécessaire.

Ajuster le siège

□ Retirer le siège en appuyant sur le bouton de dégagement et en glissant le siège vers l'avant.
□ Repositionner la plaque de fixation au besoin.

Sécuriser le siège

□ Bien serrer les boulons et les écrous de la plaque de fixation.
□ Glisser le siège sur la plaque de fixation jusqu'à ce qu'un enclenchement du siège soit ressenti.

Attacher la conduite d'eau

IMPORTANT! Uniquement utiliser la conduite d'eau incluse avec le siège. L'utilisation d'un tuyau différent pourrait endommager les composants du siège.

F R

AVIS : Procéder avec soin afin d'éviter de fausser le filetage ou de serrer les connexions excessivement. Utiliser une clé à molette pour serrer d'un quart de tour au-delà du serrage à la main.

□ Raccorder la conduite d'eau au siège. Ne pas trop serrer.

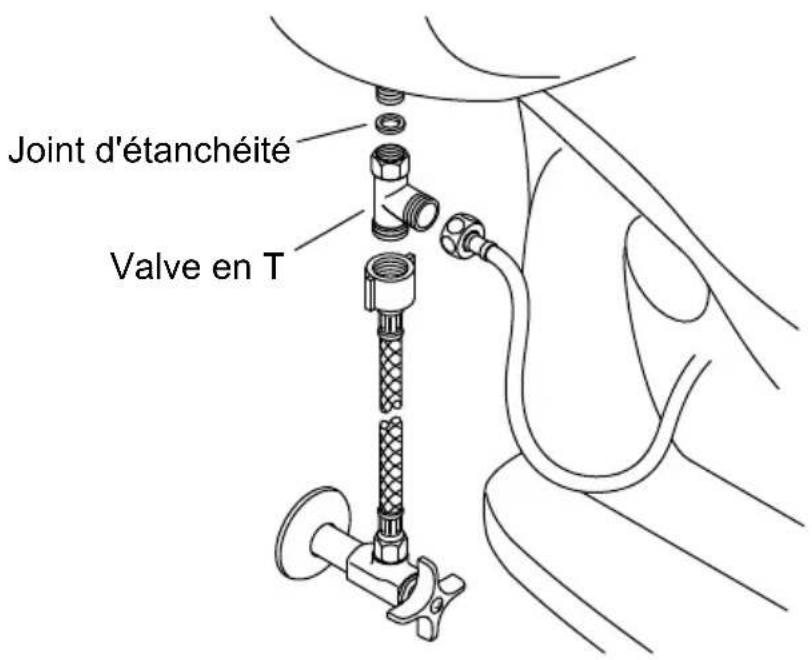

4. Connecter l'alimentation en eau

Joint d'étanchéité Valve en T

ATTENTION : Risque de dommages matériels ou d'endommagement du produit. Des fuites d'eau pourraient se produire si l'on pousse ou tire sur le raccord d'eau.

AVIS : Procéder avec soin afin d'éviter de fausser le filetage ou de serrer les connexions excessivement. Utiliser une clé à molette pour serrer d'un quart de tour au-delà du serrage à la main.

□ Vérifier que le joint statique est installé dans la vanne en T.
□ Connecter la vanne en T à l'orifice d'entrée d'eau sur le réservoir de la toilette.
□ Connecter la conduite d'eau du siège à la vanne en T.
□ Connecter le tuyau d'alimentation à la vanne en T.
□ Si nécessaire, connecter le tuyau d'alimentation au robinet d'arrêt d'alimentation.
□ Ouvrir l'alimentation en eau.
□ Inspecter tous les raccords pour y rechercher des fuites éventuelles et effectuer des ajustements au besoin.

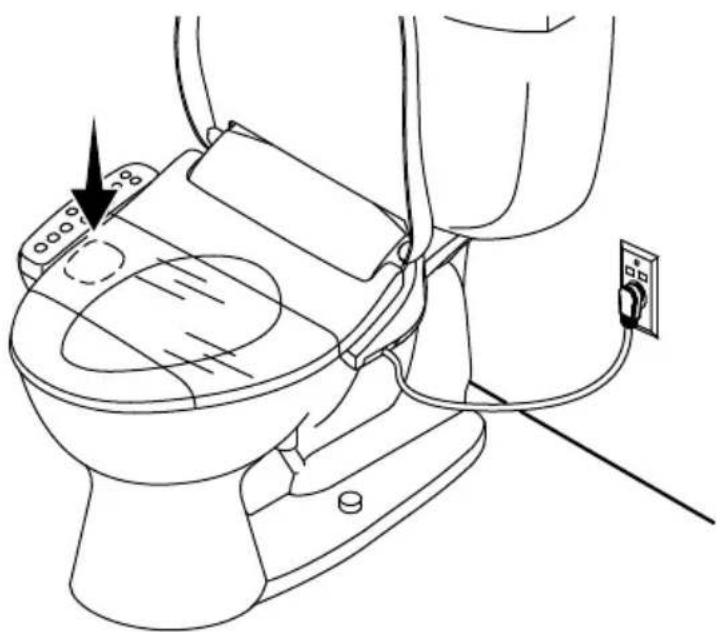

5. Vérifier l'installation

REMARQUE : Il est également possible de recouvrir le siège avec un film plastique étirable, en option. Les fonctions peuvent être testées pendant que l'on est assis sur le siège ou lorsque l'on couvre la baguette avec la main.

REMARQUE : Lors du test des fonctions, appliquer une pression sur le capteur de présence sur le côté gauche du siège (face à la toilette). Les fonctions ne s'activent pas si aucune pression n'est exercée sur le capteur.

Optionnel : Envelopper le siège avec un film en plastique étirable pour empêcher une pulvérisation au-delà de la toilette lors de l'exécution des essais.

□ Brancher le cordon d'alimentation dans la prise électrique. Le siège passera par une séquence de mise sous tension. Le siège ne fait plus de bruit lorsque la mise en marche est terminée.

□ Consulter le guide du propriétaire pour tester les fonctions du siège.
