Antique K-171 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Robinet à deux poignées, finition en chrome poli, design vintage
Dimensions	Hauteur : 15 cm, Largeur : 20 cm, Profondeur : 10 cm
Type de montage	Montage sur évier
Débit d'eau	5,7 litres par minute à 3 bars
Matériaux	Laiton, finition résistante à la corrosion
Utilisation	Idéal pour les éviers de cuisine et de salle de bain, facile à utiliser avec des poignées ergonomiques
Maintenance	Nettoyage régulier avec un chiffon doux, vérifier les joints d'étanchéité
Sécurité	Conforme aux normes de sécurité en vigueur, évite les brûlures grâce à un mélange équilibré d'eau chaude et froide
Informations générales	Garantie limitée de 1 an, pièce de rechange disponible, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - Antique K-171 KOHLER

Comment installer le robinet KOHLER Antique K-171 ?

Pour installer le robinet KOHLER Antique K-171, commencez par couper l'eau. Fixez le robinet sur l'évier en utilisant les écrous de montage fournis. Raccordez les tuyaux d'eau chaude et froide aux connexions appropriées. Serrez les connexions et vérifiez qu'il n'y a pas de fuites.

Comment nettoyer le robinet KOHLER Antique K-171 ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer le robinet. Évitez les nettoyants abrasifs ou acides qui pourraient endommager la finition.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les connexions pour vous assurer qu'elles sont bien serrées. Si le problème persiste, il peut être nécessaire de remplacer les joints ou les cartouches. Contactez un professionnel si vous n'êtes pas à l'aise avec la réparation.

Comment ajuster la température de l'eau ?

Pour ajuster la température de l'eau, tournez le robinet vers la droite pour l'eau chaude et vers la gauche pour l'eau froide. Assurez-vous que le mélange est équilibré selon vos préférences.

Quelle est la garantie du robinet KOHLER Antique K-171 ?

Le robinet KOHLER Antique K-171 est généralement couvert par une garantie limitée de 1 à 5 ans, selon le type de problème. Consultez le manuel d'utilisation ou le site Web de KOHLER pour les détails spécifiques.

Comment remplacer la cartouche du robinet KOHLER Antique K-171 ?

Pour remplacer la cartouche, commencez par couper l'eau. Retirez le bouton de commande et dévissez la vis de fixation. Retirez la cartouche usée et insérez la nouvelle. Remontez le robinet et vérifiez qu'il n'y a pas de fuites.

Le robinet KOHLER Antique K-171 est-il compatible avec tous les éviers ?

Le robinet KOHLER Antique K-171 est conçu pour s'adapter à la plupart des éviers standards. Assurez-vous que votre évier dispose des ouvertures appropriées pour l'installation.

MODE D'EMPLOI Antique K-171 KOHLER

Mcorresponden à Mexico (Ej.

K-12345M)

Français, page "Français-1"

Guide d'installation Robinet d'évier de cuisine

Outils et matériels

Clé à molette

Pinces

Mastic de plombier

Clé hexagonale

Crayon à papier

Clé à griffes

Tournevisassortis

d'étanchéité pour filtage

Coupe-tubes

Avant de commencer

Respecter tous les codes de plomberie et de batiment locaux.
Couper les alimentations d'eau.
Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour deceler tout signe d'endommagement et replacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.
Kohler Co. se reserve le droit d'apporter toutes modifications au design des robinets et ceci sans prévis, comme spécifique dans le catalogue des prix.

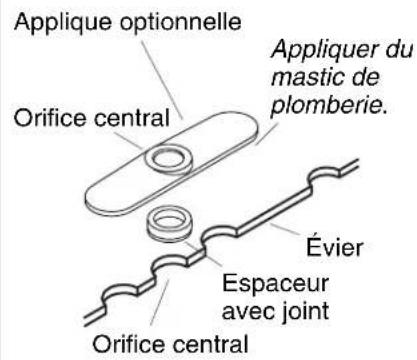

1. Installer l'applique (optionnelle)

Pour des installations à 1 orifice:

Utiliser la rondelle adequate (fournie).

Pour des installations à 3 orifices:

REMARQUE: Pour installer des comptoirs en marbre, utiliser les joints fournis. Retirer la protection adhésive et appliquer les joints sur les trous non utilisés de lavabo avec le côté adhésif vers le bas.

• Appliquer du mastic de plombier ou un jointsemblable sous l'applique selon les instructions du fabricant du mastic.
• Insérer le joint torique dans la rainure de l'espaceur.
  Positionner l'espaceur avec le joint sous l'orifice central de l'applique de manière a ce que le joint soit en contact avec le comptoir.
  Aligner l'orifice central de I'applique avec celui de I'evier.

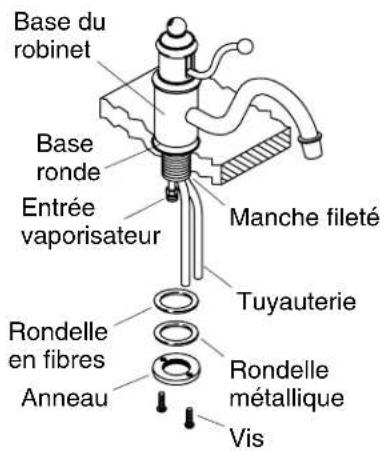

2. Installer le robinet

REMARQUE: Une rondelle en caoutchouc est localisée dans le creux de la base arrondie.

Glisser la base arrondie sur la tuyauterie et à la base du robinet.
- Mettre le robinet en place à travers l'orifice de l'évier.
Positionner le robinet de façon que l'entrée du vaporisateur soit orientée vers l'arrière.
Visser partiellement les vis dans l'anneau jusqu'à ce qu'elles dépassent légerement de l'arrière de l'anneau.
Glisser la rondelle en fibres et la rondelle métallique au manche fileté.
Visser l'anneau au manche filete jusqu'à ce qu'il soit à 1/4 de tour du contact avec la base de l'évier.
Tournier l'anneau filete de façon à ce que les vis soient à l'avant et à l'arrête du robinet.
Serrer les vis en utiliser un tournevis cruciforme.

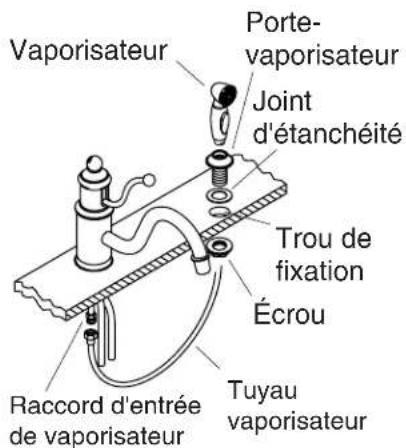

3. Installer le vaporisateur

Glisser le joint (fourni) sur le support du vaporisateur.
Glisser le support du vaporisateur à travers l'orifice de montage d'en-dessus.
Sécuriser à la main l'écroud'en-dessous de l'évier.
- Insérer le tuyau du vaporisateur dans le support de ce dernier.
- Attacher le flexible du vaporisateur au connecteur d'entrée du vaporisateur en utilisant du joint d'étanchéité pour filage.

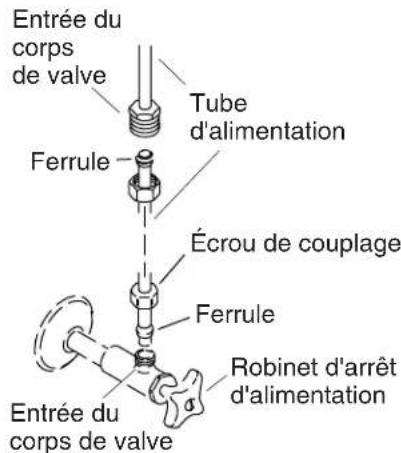

4. Installer les alimentations

REMARQUE: Installer l'évier à cet instant, s'il ne l'est pas déjà. S'assurer de suivre les instructions emballées avec l'évier.

Glisser les écrous de couplage et bagues d'extrémité sur les tuyaux d'alimentation.
- Sécuriser les tubes d'alimentation et les entrées de corps avec les écrou de couplage.
- Insérer délicatement les tuyaux d'alimentation dans les entrées du corps de valve et sorties de valve de fermeture (si utilisés).
Positionner avec soin l'extrémité arrondie du tube d'alimentation d'équerre sur l'entrée du corps de valve et l'arrêt d'alimentation.
Serrer tous les écrous de couplage.

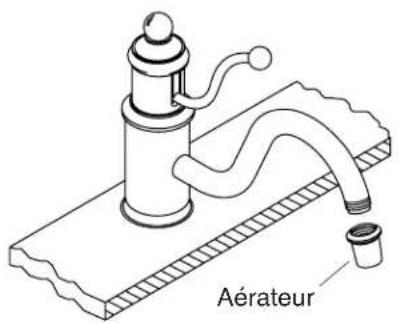

5. Verification de l'installation

Retirer l'airateur de I'extrémité du bec en le pivotant vers la gauche.
Ouvrir l'alimentation d'eau principale.
Ouvrir la poignee du robinet vers la position OUVERTURE.
Faire couler de l'eau chaude puis froide à travers le robinet pendant une minute.
Presser la poignee du robinet vers le bas en position FERMETURE.
Rattachier laérateur en le tournant vers la droite.
