Caractéristiques techniques	Robinet de cuisine KOHLER Avatar K-6350-BP, finition en acier inoxydable, design moderne.
Type de robinet	Robinet à un seul levier avec bec pivotant.
Hauteur du bec	Hauteur standard pour un usage pratique.
Débit d'eau	Débit optimal pour une utilisation efficace.
Installation	Installation facile avec un système de montage rapide.
Matériaux	Acier inoxydable, résistant à la corrosion et facile à nettoyer.
Utilisation	Idéal pour les cuisines modernes, facile à manœuvrer.
Maintenance	Entretien minimal, nettoyage avec un chiffon doux recommandé.
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils de plomberie.
Informations générales	Garantie limitée du fabricant, service client disponible pour assistance.

FOIRE AUX QUESTIONS - Avatar K-6350-BP KOHLER

Comment installer le robinet KOHLER Avatar K-6350-BP ?

Pour installer le robinet, commencez par couper l'eau. Suivez les instructions fournies dans le manuel d'installation. Fixez le robinet à l'évier à l'aide des vis fournies et branchez les tuyaux d'alimentation en eau.

Le robinet fuit, que faire ?

Vérifiez les connexions des tuyaux pour vous assurer qu'elles sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou la cartouche. Consultez le manuel pour des instructions spécifiques.

Comment nettoyer le robinet KOHLER Avatar K-6350-BP ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer le robinet. Évitez les produits contenant des acides ou des solvants qui pourraient endommager la finition.

Le robinet fonctionne mais l'eau ne coule pas correctement, que faire ?

Cela peut être dû à un aérateur obstrué. Retirez l'aérateur et nettoyez-le sous l'eau courante. Si le problème persiste, vérifiez les tuyaux d'alimentation pour d'éventuels blocages.

Quel type de garantie est offert avec le robinet KOHLER Avatar K-6350-BP ?

Le robinet est généralement couvert par une garantie limitée à vie. Consultez les informations de garantie fournies avec le produit pour les détails spécifiques.

Comment régler la pression de l'eau du robinet ?

La pression de l'eau est généralement régulée par la maison. Si vous rencontrez des problèmes, vérifiez si le robinet est correctement installé et s'il n'y a pas de restrictions dans les tuyaux.

Où puis-je trouver des pièces de rechange pour le robinet KOHLER Avatar K-6350-BP ?

Les pièces de rechange peuvent être commandées directement sur le site de KOHLER ou chez des revendeurs agréés. Assurez-vous d'avoir le numéro de modèle à portée de main.

Comment puis-je changer la cartouche du robinet ?

Pour changer la cartouche, fermez l'eau, démontez le robinet selon le manuel d'instructions, retirez l'ancienne cartouche et remplacez-la par une nouvelle en veillant à bien la positionner.

MODE D'EMPLOI Avatar K-6350-BP KOHLER

Français, page" Français-1"

Guide d'installation Robinets d'évier de cuisine mono-contrôle

Outils et matériels

Tournevis assortis

Mastic de plombier

Clé à sangle

Joint d'étanchéité pour filetage

Clé à douille profonde de 7/16" (1,1 cm)

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Ne pas connecter un lave vaisselle à la sortie du vaporisateur du robinet.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet avant d'installer l'évier.

Avant de commencer (cont.)

□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection en attendant d'en commencer son installation.
□ Ne pas retirer les joints de rodage, car ils contiennent la protection importante d'un siphonnage à rebours.
Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

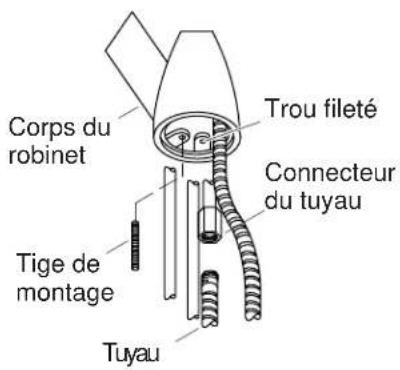

Corps du robinet Tigue de montage Tuyau Trou fileté Connecteur du tuyau

1. Installer la tige de montage

□ Déconnecter le tuyau de sa connexion.
□ Visser la tige de fixation dans l'orifice fileté à la base du corps du robinet La tige de fixation devrait s'étendre légèrement au-delà de l'orifice fileté dans le corps.

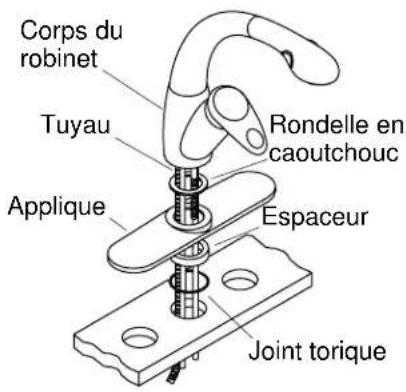

Corps du robinet Tuyau Applique Rondelle en caoutchouc Espaceur Joint torique

2. Installer l'applique (Optionnelle)

REMARQUE : Pour une installation sur marbre, ne pas utiliser du mastic de plombier. Utiliser les joints autocollants fournis. Retirer le papier et appliquer les joints (côté autocollant vers le bas) sur les orifices extérieurs.

Pour les installations à 1 trou:

□ L'applique, l'espaceur et le joint torique ne sont pas nécessaires. Glisser la rondelle en caoutchouc sur le tuyau et le flexible du robinet.
□ Insérer le tuyau du robinet et le flexible dans l'orifice

Pour les installations à 3 trous:

□ Appliquer un boudin de mastic de plombier ou un joint semblable sur le dessous de l'applique selon les instructions.
□ Insérer le joint torique dans la rainure de l'espaceur.
□ Glisser la rondelle en caoutchouc, l'applique, et l'espaceur (joint torique vers le bas) sur le tuyau et le flexible du robinet.
□ Insérer le tuyau et le flexible dans l'orifice central, aligner soigneusement l'applique.
□ Presser l'applique vers le bas.
□ Retirer tout excédent de mastic.

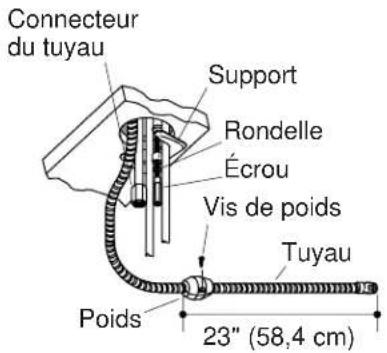

Connecteur du tuyau Support Rondelle Écrou Vis de poids Tuyau Poids 23" (58,4 cm)

3. Installation du robinet

□ Positionner le support, la rondelle et l'écrou sur le montant de support sous l'évier.
□ Positionner le robinet et l'applique sur l'évier pour obtenir l'alignement désiré.
□ Serrer l'écrou pour sécuriser le robinet sur l'évier. Pour un meilleur accès, utiliser une clé à pipe avec un douille de 7/16".

REMARQUE : Le poids doit être installé de façon à stopper le glissement vers l'extérieur, et pour éviter que le tuyau ne soit pincé.

☐ Attacher le poids au tuyau à 23" (58,4 cm) de la boucle extrême du tuyau flexible. Le poids peut être déplacé pour régler la longueur du glissement du tuyau.
□ Serrer soigneusement les vis de poids. Ne pas trop serrer.
□ Reconnecter le tuyau à sa connexion.

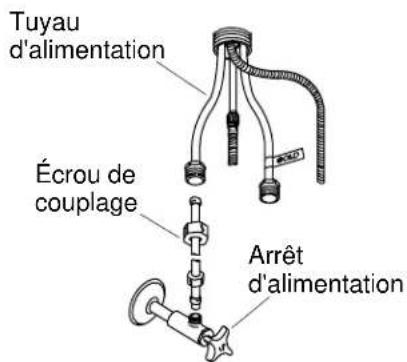

Tuyau d'alimentation Écrou de couplage Arrêt d'alimentation

4. Installer les alimentations

ATTENTION : Risque de restriction du débit d'eau et d'endommagement du produit. Faire très attention à ne pas trop plier les tubes d'alimentation en les courbant pour éviter de les pincer.

ATTENTION : Risque d'un retour du siphon. Ne pas retirer les joints de rodage coniques de ce robinet. Les joints de rodage coniques contiennent une protection importante d'un siphon de retour.

□ Installer l'évier en suivant les instructions du fabricant.
□ Connecter les tuyaux d'alimentation aux arrêts d'alimentation. Gauche est chaud, droite est froid.
□ Serrer toutes les connexions.

5. Vérification de l'installation

□ S'assurer que tous les écrous de couplage soient bien serrés.
□ S'assurer que le levier de la poignée soit orientée vers le bas.
□ Retirer le vaporisateur et la crépine de l'extrémité du tuyau.
□ Positionner le tuyau dans l'évier.
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir la valve pendant une minute pour purger le dispositif.
□ Fermer la valve.
□ Attacher de nouveau la tête du vaporisateur et la crépine.
□ Faire couler l'eau et vérifier s'il y a des fuites.
□ Ajuster au besoin.

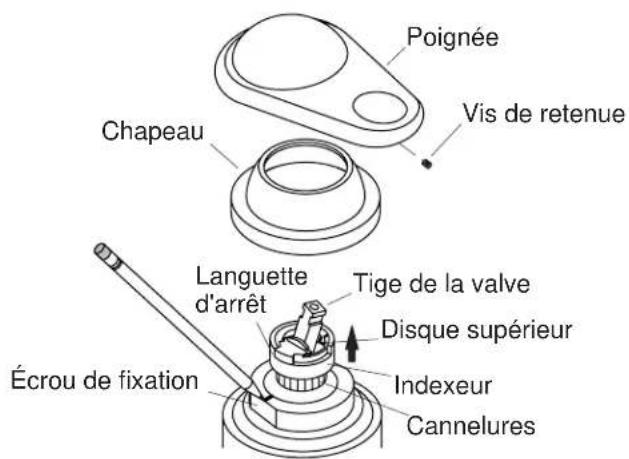

Poignée Vis de retenue Chapeau Languette d'arrêt Tige de la valve Disque supérieur Écrou de fixation Indexeur Cannelures

6. Réglages de la température d'eau

REMARQUE : Avant d'effectuer ce réglage, s'assurer de placer le levier sur la position maximale d'eau chaude.

□ Retirer le levier, la vis de retenue, et le chapeau.
□ Ouvrir l'eau à la température maximum en poussant la tige de la valve vers le haut et tourner vers la droite.
□ Marquer la position de la languette d'arrêt de température (bord supérieur) sur l'écrou d'assemblage avec un feutre ou un crayon à papier.
□ Soulever suffisamment l'indexeur et le disque supérieur, pour dégager les cannelures et permettre la rotation.

REMARQUE : Chaque cannelure représente un changement moyen de température de 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque supérieur et la tige de la valve vers la gauche jusqu'à atteindre la température désirée.
- Réinstaller l'indexeur et le disque et s'assurer de le loger complètement dans l'indexeur.
□ Couper l'eau en tirant la tige de la valve vers le bas.
□ Réinstaller le chapeau, le levier et la vis de retenue.
