Type de produit	Batterie électronique (tambour ordinateur)
Marque	Roland
Modèle	V-Drums TD516
Dimensions (support assemblé)	Environ 150 x 120 x 80 cm
Poids total	Environ 25 kg (avec support)
Alimentation	Adaptateur secteur (inclus)
Module de sons	V51 (intégré)
Pads numériques	PD-140DS (caisse claire), PD-12P/PD-10P (toms), KD-12 (grosse caisse)
Cymbales numériques	CY-18DR (ride), CY-12C-T (crash 1), CY-14R-T (crash 2), VH-14D (charleston)
Fonctions principales	Sonorités réalistes, réglage de tension de peau, connectivité Bluetooth pour application Roland Cloud Connect, déclenchement multi-zones
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser d'alcool à brûler sur les parties en plastique ou bois.
Sécurité	Ne pas utiliser près de l'eau. Maintenir hors de portée des enfants. Débrancher avant toute manipulation.
Pièces détachées et réparabilité	Pads, cymbales, module, câbles : contacter le revendeur agréé Roland.
Accessoires inclus	Câbles de connexion, guide d'installation, patch pour grosse caisse, attache-câble

FOIRE AUX QUESTIONS - V-Drums TD516 ROLAND

Comment assembler le support MDS-Standard3 ?

Suivez le mode d'emploi fourni avec le support. Assemblez les tubes verticaux en veillant à ce qu'ils soient bien droits. Utilisez un tournevis Phillips (P2) pour serrer les vis. Ne dépassez pas 1,2 m de hauteur par sécurité.

Comment connecter les pads au module V51 ?

Utilisez le câble de connexion dédié. Les étiquettes sur le câble indiquent le pad correspondant. Branchez la caisse claire (PD-140DS), la cymbale ride (CY-18DR) et le charleston (VH-14D) sur les ports DIGITAL TRIGGER IN (1 à 3). Les autres pads se connectent aux prises OUTPUT spécifiques.

Comment régler le décalage du charleston (VH-14D) ?

Appuyez sur SETUP > sélectionnez TRIGGER > HI-HAT. Vérifiez que le type est 'VH-14D'. Appuyez sur OFFSET, desserrez la vis de la cymbale supérieure et posez-la sur l'inférieure. Appuyez sur EXECUTE pour l'étalonnage automatique.

Quelle est la tension idéale de la peau des pads ?

Réglez la tension uniformément avec les tirants de réglage, en serrant progressivement dans l'ordre indiqué sur l'illustration. La peau doit être assez ferme pour un bon toucher. Cela n'affecte pas la hauteur de note, qui se règle dans le module.

Puis-je utiliser une double pédale de grosse caisse avec le KD-12 ?

Oui, le KD-12 est compatible. Ajustez les points de frappe des deux battes pour qu'ils soient équidistants du centre du pad. Consultez le mode d'emploi du KD-12 pour plus de détails.

Comment installer l'application Roland Cloud Connect ?

Consultez le Guide de configuration de Roland Cloud Connect fourni. Installez l'application mobile, connectez votre module V51 via Bluetooth, et accédez à des kits additionnels (DW, rock, métal, pop).

Quels câbles sont fournis avec le TD516 ?

Le kit comprend : un câble de branchement dédié pour le module, trois câbles de connexion pour les pads numériques (caisse claire, ride, charleston), et un câble de trigger pour la cymbale crash 2.

Comment configurer la batterie pour un gaucher ?

Inversez la disposition des éléments comme montré dans le guide. Échangez les tubes inclinés du support pour adapter la position. Consultez le mode d'emploi du MDS-Standard3 pour les instructions détaillées.

Que faire si le charleston ne produit pas de son ?

Vérifiez que les câbles de liaison sont correctement branchés (prises LINK A/B). Assurez-vous que l'écart entre les cymbales supérieure et inférieure est d'environ 10 mm après réglage. Recalibrez le décalage via le menu TRIGGER du module.

Comment entretenir les pads et les cymbales ?

Nettoyez les surfaces avec un chiffon doux et sec. Pour les marques d'adhésif sur le pad de grosse caisse, utilisez un chiffon avec de l'alcool à brûler uniquement sur la surface de frappe. Évitez l'alcool sur les parties en plastique ou bois.

MODE D'EMPLOI V-Drums TD516 ROLAND

Vérification du contenu de l'emballage

Les le déballage, vérifiez que le contenu du paquet est complet. S'il manque un élément, veuillez contacter votre revendeur.

* Vous aurez besoin d'un tournevis Phillips (#2), disponible séparément, pour monter ce produit.

Temps nécessaire : env. 30 min.

TD516

•V51 (module de sons de batterie) x 1

•PD-140DS (caisse claire numérique) x 1

•CY-18DR (cymbale ride numérique) x 1

•VH-14D (charleston numérique) x 1

•PD-10P (V-Pad de tom 1, 2) x 2

- Vis à main

•PD-12P (V-Pad de tom 3) x 1

- Vis à main

1

•CY-12C-1 (V-Cymbal de crash 1) x 1

•CY-14R-T (V-Cymbal de crash 2) x 1

Modes d'emploi

•Guide d'installation de votre TD516

(ce document)

•Guide de démarrage rapide de votre

– Guide de configuration

de Roland Cloud Connect

•Mode d'emploi de votre PD-140DS

• Mode d'emploi de votre CY-18DF

• Mode d'emploi de votre VH-14D

• Mode d'emploi de votre

PD-12P/PD-10P

• Mode d'emploi de votre

CY-14R-T/CY-12C-T

Câbles

•Câble de branchement dédié x 1

(emballé avec votre V51)

•Câble de connexion x 3

(emballé dans les cartons

respectifs des PD-140DS,

CT-18DR et VH-14D)

* Les accessoires des V51, PD-12P, PD-10P,

PD-140DS, CY-18DR et VH-14D se trouvent

MDS-Standard3KD-12 (pad de grosse caisse)

* Pour les éléments compris avec le support (MDS-Standard3), consultez le mode d'emploi pour vérifier que tous les éléments sont présents.

Cet emballage n'inclut pas de pédale de grosse caisse, de pied de charleston, ni de pied de caisse claire. Utilisez une pédale de grosse caisse, un pied de charleston et un pied de caisse claire disponibles dans le commerce.

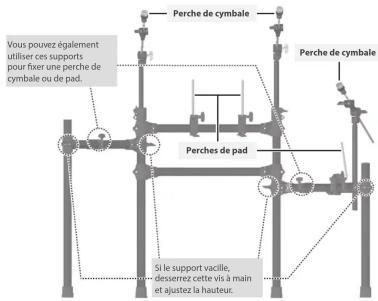

Assemblage du support

0202 Ensemblez le support (MDS-Standard3) en suivant la procédure décrite dans le mode d'emploi.

* L'extrémité de la perche est pointue. Manipulez-la avec précaution.

* Lorsque vous installez ou rangez le support, veillez à ne pas vous

pincer les doigts vous servant à le manipuler.

* Assurez-vous que les quatre tubes verticaux du support soient bien droits.

* Retirez le tube de caisse claire.

Temps nécessaire : env. 40 min.

Regardez le tutoriel vidéo

Vous pouvez aussi regarder le tutoriel vidéo pour savoir comment assembler ce support.

* Pour des raisons de sécurité, n'écartez pas le support de plus de 1,2 mètre.

Assemblage du charleston (VH-14D)

Assemblez le charleston en suivant la procédure décrite dans le « Mode d'emploi de votre VH-14D ».

1. Placez la cymbale inférieure sur le pied de charleston avec la tige de cymbale passant par le trou de la cymbale inférieure.

Rondelle de feutre (ou de

caoutchouc) du pied de charleston

1. Ajustez les extrémités de la fixation dans les rainures de la partie métallique de la cymbale inférieure, puis tirez fortement la fixation vers le bas tout en la serrant avec la clé de batterie.

Pince

Tirez vers le bas et

serrez avec la clé de

batterie

Temps nécessaire : env. 10min.

1. Connectez les câbles link A/B de la cymbale supérieure aux prises link A/B de la cymbale inférieure. Vue do côté

* Ne tirez pas trop fort sur les câbles de liaison lors de l'assemblage de ce produit.

* Assurez-vous que la cymbale supérieure et la cymbale inférieure peuvent être ouvertes et fermées de façon fluide.

Montage de la grosse caisse (KD-12)

Assemblez la grosse caisse en suivant la procédure décrite dans le « Mode d'emploi de votre KD-12 ».

NOTE

Temps nécessaire : env. 10 min.

1. Suivez les instructions du Mode d'emploi de votre KD-12 pour mettre en place la plaque antidérapante.

2. Une fois terminé l'assemblage, desserrez la vis à main de serrage du pied, ajustez son angle, puis resserrez la vis. Utilisez une clé de batterie pour régler les tiges à une longueur identique sur le côté gauche et sur le droit.

Référence

Pour plus de détails concernant les doubles pédales de grosse caisse, référez-vous au « Mode d'emploi de votre KD-12 ».

Fixez la pédale de grosse caisse.

Ajustez la longueur de la tige pour que

la pédale de grosse caisse touche le sol.

La face inférieure de la pédale

de grosse caisse touche

entièrement le sol

Utilisation d'une batte en feutre

1. Pour protéger la surface du pad de la peau de frappe, assurez-vous d'appliquer dessus le patch de grosse caisse inclus. Lorsque vous utilisez une batte sans feutre, vous pouvez continuer à utiliser le pad normalement et garder le patch toujours en place.

* Si vous souhaitez enlever les marques résiduelles (l'adhésif) après avoir retiré le patch, nettoyez-les avec un chiffon et de l'alcool à brûler.

* N'utilisez pas d'alcool à brûler sur des éléments autres que la surface du pad de la peau de frappe. L'utilisation d'alcool à brûler sur des pièces en plastique ou en bois peut provoquer une décoloration ou des dégâts.

Fixation des pièces

Pour plus de détails sur chaque composant, reportez-vous au mode d'emploi correspondant. * Avant de fixer les éléments, assurez-vous que les quatre tubes verticaux du support soient bien droits.

Temps nécessaire : env. 30,

6 Fixation du module de sons de batterie (V51)

1. Fixez la plaque de montage du module de son fournie avec ce dernier sur sa fixation du support.
2. Retirez la plaque de montage du module de sons de l'ensemble de fixation de celui-ci.
3. Retournez le module de sons de batterie.
   * Lorsque vous retournez l'appareil, veillez à protéger les boutons et molettes pour éviter de les endommager.
4. Retirez les vis inférieures du module de sons de batterie et fixez sa plaque de montage dessus.

1. Fixez le câble de connexion dédié fourni avec le module de sons de batterie au module (côté inférieur). Insérez le connecteur jusqu'au fond, puis tournez les vis à main pour le fixer fermement.
2. Faites pivoter l'attache de la perche comme montré sur l'illustration, puis insérez la plaque de montage du module de sons dans l'attache de perche pour la fixer.

5 Installation du charleston (VH-14D)

Insérez la fiche du câble de raccordement fourni avec votre VH-14D dans la prise DIGITAL TRIGGER OUT de votre VH-14D.

* Pendant la lecture, les marques « ● » (point rond) sur les cymbales supérieures et inférieures doivent être alignées, comme indiqué sur l'illustration. Le produit peut ne pas fonctionner correctement si les marques ne sont pas alignées.

Logo « Roland » du côté opposé au batteur.

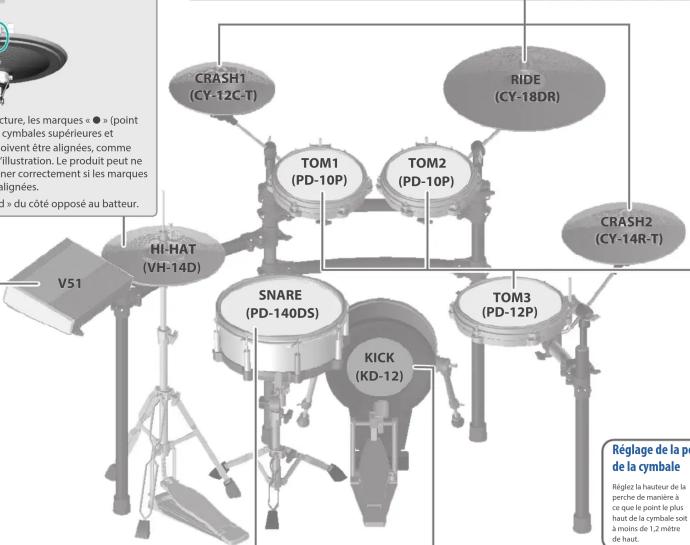

3 Fixation de la cymbale crash (CY-12C-T / CY-14R-T) et de la cymbale ride (CY-18DR)

1. Positionnez la cymbale de sorte que la partie convexe de son support soit alignée sur la partie concave du bas de la cymbale.
2. Resserrez l'écrou de la cymbale de manière à obtenir le degré de balancement approprié. * Utilisez l'écrou de cymbale et la rondelle de feutre fournis avec le support de batterie.

Insérez la fiche du câble de raccordement dans le connecteur DIGITAL TRIGGER OUT de votre CY-18DR.

Utilisez la protection pour

Vis à main (fournie)

Installez la vis à main de fixation sur votre PD-12P/PD-10P avant de monter le pad sur le support.

Réglage de la tension de la peau

Réglez la tension de la peau de manière à ce que le pad réponde à votre frappe avec le toucher approprié.
* Avant d'utiliser le pad, tendez la peau de manière à ce qu'elle soit assez ferme.

1. Ajustez chaque tirant de réglage petit à petit, en passant d'un bord de la peau à son opposé, dans l'ordre indiqué sur l'illustration.

2. Serrez chaque tirant de réglage de manière à ajuster uniformément la tension de la peau.

NOTE

Le réglage de la tension de la peau affecte uniquement son toucher et non la hauteur de note comme cela se produirait sur une batterie acoustique. Vous pouvez effectuer les réglages de hauteur de note en modifiant le son sur votre module de sons de batterie. Pour plus d'informations, reportez-vous au « Démarrage rapide de votre V51 »

Réglage de la position de la cymbale * Réglez les positions des cymbales comme expliqué ci-dessous, car une chute du support pourrait s'avérer très dangereuse.

Fixez la cymbale de manière ce que son centre ne s'étend pas vers l'arrière au-delà des tubes situés à l'arrière du support.

4 Montage de la caisse claire (PD-140DS) sur un pied de caisse claire

Vous ne pouvez utiliser votre PD-140DS qu'avec un pied de caisse claire disponible dans le commerce.

Assurez-vous que le pied de caisse claire que vous utilisez est capable de supporter un fût de 35,56 cm (14 pouces).

Insérez la fiche du câble de raccordement dans le connecteur DIGITAL TRIGGER OUT de votre PD-140DS.

Câble de connexion

Utilisez la protection pour verrouiller la connexion.

Réglage de la tension de la peau

Réglez la tension de la peau de manière à ce que le pad réponde à votre frappe avec le toucher approprié.

1. Ajustez chaque tirant de réglage petit à petit, en passant d'un bord de la peau à son opposé, dans l'ordre indiqué sur l'illustration.

2. Serrez chaque tirant de réglage de manière à ajuster uniformément la tension de la peau.

3. Adaptez l'extrémité utilisée pour les pieds (pointe ou caoutchouc) en fonction de la surface sur laquelle vous installez votre KD-12.

Sol couple

Pointe Tapis V-Drums (série TDM), tapis, etc.
Caoutchouc Sor dui Plancher en bois, béton, etc. Si vous desserrez l'écrou du pied, puis que vous tournez le pied pour le monter, la pointe sera exposée. Resserrez l'écrou du pied pour sécuriser la position du pied.

* L'extrémité de la pointe est acérée Manipulez-la avec précaution.
* Si vous utilisez les extrémités des pointes du pied sur un plancher en bois, vous risquez d'endommager le plancher. Sur un plancher en bois, utilisez les extrémités en caoutchoud
2. Réglez la position de la batte. Ajustez la longueur de la batte de sorte qu'elle frappe le centre de la surface du pad.

Utilisation de doubles pédales de grosses caisses

Il est également possible d'utiliser votre KD-12 avec des doubles pédales.

Ajustez les points de frappe des deux battes afin qu'ils soient équidistants de part et d'autre du centre de la surface de frappe de la peau.
Consultez la section « Mode d'emploi de votre KD-12 » pour plus de détails.

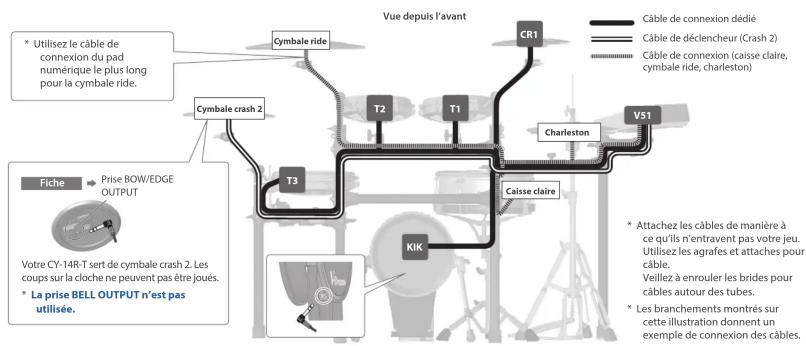

Connexion des pads à votre V51

Mn d'éviter des risques de dysfonctionnement ou de panne de l'équipement, veillez à toujours réduire le volume et à couper l'alimentation de tous les appareils avant de les connecter.

Temps nécessaire : env. 10 min.

1. Les étiquettes indiquant le pad à connecter sont apposées sur le câble de connexion dédié. Connectez le câble à la prise OUTPUT de chaque pad comme montré sur l'illustration.

* Insérez fermement la fiche, en veillant à l'enfoncer à fond.

* Certaines fiches de câbles sont fournies avec des capuchons de protection. Retirez les capuchons avant de connecter les câbles aux pads.

1. Utilisez le câble de trigger fourni avec la pad de grosse caisse pour connecter la cymbale crash 2 à la prise CRASH 2 sur le panneau arrière du module de sons de batterie.

Côté cymbale Côté du module de sons de batterie

1. À l'aide des câbles de connexion fournis, connectez la caisse claire (PD-140DS), la cymbale ride (CY-18DR) et le charleston (VH-14D) aux ports DIGITAL TRIGGER IN à l'arrière du module de son de batterie.

* Vous pouvez les connecter à l'un des ports 1 à 3.

Connecter l'adaptateur secteur et les enceintes

Branchez l'adaptateur secteur, les enceintes ou le casque comme expliqué dans le Mode d'emploi de votre V51
* Afin d'éviter des risques de dysfonctionnement ou de panne de l'équipement, veillez à toujours réduire le volume et à couper l'alimentation de tous les appareils avant de les connecter.

Haut-parleurs amplifiés

Installation pour gaucher

L'installation décrite dans ce guide s'adresse à des joueurs droitiers.

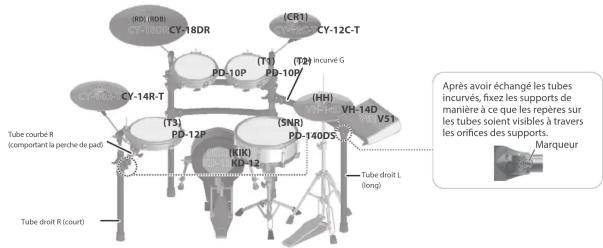

Pour une configuration pour gaucher, fixez les composants comme montré sur l'illustration.

Reportez-vous au « Mode d'emploi de votre MDS-Standard3 » fourni avec ce produit pour apprendre comment monter le support pour des gauchers.

Vous avez maintenant terminé le montage.

Une fois que vous pouvez vous entendre jouer, installez l'application « Roland Cloud Connect »!

Elle vous donnera accès à des kits de batterie reconnus comme le DW, ainsi qu'à des kits qui reproduisent les sons des morceaux les plus célèbres du rock, du métal et de la pop en ajoutant des sons à partir de l'application mobile du module de sons.

Avec tous les sons que vous aimez, vous êtes sûr de vous plonger encore davantage dans votre expérience de jeu.

Ces contenus de batterie sont renouvelés régulièrement, nous espérons donc que ces sons ouvriront de nouveaux horizons à votre jeu !

Consultez le « Guide de configuration de Roland Cloud Connect » (document séparé) pour savoir comment installer l'application.

Réglage du charleston (VH-14D)

Réglage du décalage

Lorsque vous utilisez votre VH-14D, veillez à régler le décalage et le charleston sur votre V51 après la connexion. Ce réglage est nécessaire pour détecter correctement les opérations d'ouverture, de fermeture et de pédale.

1. Appuyez sur le bouton (SETUP) de votre [V51].
2. Utilisez les boutons curseurs pour sélectionner « TRIGGER » et appuyez sur le bouton [ENTER].
3. Appuyez sur le bouton [F4] (HI-HAT). L'écran TRIGGER - HI-HAT s'affiche. Assurez-vous que le Trig Type est réglé sur « VH-14D ».

1. Appuyez sur le bouton [F6] (OFFSET). L'écran HI-HAT OFFSET ADJUSTMENT s'affiche.

1. Desserrez la vis de la fixation de cymbale supérieure et déposez cette dernière sur la cymbale inférieure.
   * Ne touchez PAS les cymbales ni la pédale.

1. Appuyez sur le bouton [F6] (EXECUTE).

« Processing... » s'affiche une fois l'étalonnage commencé.

« Complete! » s'affiche une fois l'étalonnage terminé et l'affichage revient à l'écran TRIGGER.

1. Appuyez sur le bouton [KIT] pour revenir à l'écran KIT.

Réglage de la charleston

1. Réglez l'écart entre la cymbale supérieure et la cymbale inférieure pour qu'elles soient espacées d'environ 10 mm, puis serrez la vis de fixation de la première.

* Bien que l'espace puisse être ajusté sur un jeu qui facilite l'utilisation du charleston, un réglage trop étroit ou trop large de l'espace peut entraîner un dysfonctionnement de l'appareil et empêcher le charleston de produire les sons attendus. Réglez l'espace sur 10 mm pour obtenir la sensation la plus naturelle lorsque vous jouez sur votre VH-14D.
2. Modifiez la tension du ressort de pédale en réglant le pied de charleston.
Pour plus d'instructions sur le réglage de la tension, reportez-vous au mode d'emploi de votre pied de charleston.
* Si la tension du ressort est trop élevée ou trop faible, le charleston peut ne pas fonctionner correctement et vous risquez de ne pas pouvoir jouer comme vous le souhaitez.
* Il se peut que la tension ne puisse pas être réglée sur certains pieds.

Fixation des câbles

Fixez le câble en place avec l'attache de câble

Insérez le petit crochet en plastique dans un orifice pour fixer le câble sur la perche de la cymbale.

NOTE

• Une utilisation prolongée peut entraîner une décoloration du pad, mais n'en affectera pas le fonctionnement.
• Consultez le « Mode d'emploi de votre VH-14D » pour plus de détails sur le charleston.

Lorsque vous ne jouez pas

Lorsque vous ne jouez pas, fixez la cymbale supérieure et la cymbale inférieure de manière à ce qu'elles soient séparées d'au moins 10 mm. Un dysfonctionnement peut survenir si elles ne sont pas séparées.
