V-Drums TD-02 - Tambour ordinateur ROLAND - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Tambour ordinateur électronique
Nombre de pads	4 pads de batterie
Connectivité MIDI	Oui, sortie MIDI pour connexion à un ordinateur ou à d'autres appareils MIDI
Alimentation	Alimentation secteur incluse
Dimensions	Dimensions compactes pour un usage domestique
Poids	Léger et facile à transporter
Utilisation	Idéal pour les débutants et les musiciens souhaitant pratiquer en silence
Maintenance	Nettoyage régulier des pads et vérification des connexions
Sécurité	Utiliser uniquement avec l'alimentation fournie pour éviter les risques électriques
Accessoires inclus	Support, pédale de grosse caisse, câbles
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - V-Drums TD-02 ROLAND

Comment puis-je connecter mon ROLAND V-Drums TD-02 à mon ordinateur ?

Pour connecter votre ROLAND V-Drums TD-02 à votre ordinateur, utilisez un câble USB. Assurez-vous que les pilotes sont installés sur votre ordinateur pour reconnaître le V-Drums.

Que faire si mon ROLAND V-Drums TD-02 ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez une autre prise ou un autre câble d'alimentation si nécessaire.

Comment régler le volume de mon ROLAND V-Drums TD-02 ?

Utilisez le bouton de volume situé sur le panneau de commande pour ajuster le volume général. Vous pouvez également régler le volume de chaque pad individuellement dans les paramètres.

Puis-je utiliser des écouteurs avec le ROLAND V-Drums TD-02 ?

Oui, vous pouvez connecter des écouteurs à la prise casque située sur le panneau avant pour une écoute privée.

Pourquoi certains pads de mon ROLAND V-Drums TD-02 ne répondent-ils pas ?

Vérifiez que les pads sont correctement connectés et qu'il n'y a pas de défaut de câblage. Assurez-vous également que les paramètres de sensibilité des pads sont correctement réglés.

Comment réinitialiser mon ROLAND V-Drums TD-02 aux paramètres d'usine ?

Pour réinitialiser, éteignez l'appareil, puis maintenez le bouton 'Power' enfoncé tout en le rallumant jusqu'à ce que l'écran affiche 'Factory Reset'.

Où puis-je trouver des mises à jour pour le firmware de mon ROLAND V-Drums TD-02 ?

Les mises à jour de firmware peuvent être téléchargées sur le site officiel de Roland dans la section support ou téléchargements.

Comment enregistrer mes propres sons sur le ROLAND V-Drums TD-02 ?

Vous pouvez enregistrer vos propres sons en utilisant un logiciel de production musicale compatible avec MIDI sur votre ordinateur, connecté via USB.

Est-ce que le ROLAND V-Drums TD-02 est compatible avec des logiciels de musique ?

Oui, le ROLAND V-Drums TD-02 est compatible avec de nombreux logiciels de musique via la connexion MIDI sur USB.

Comment régler la sensibilité des pads sur le ROLAND V-Drums TD-02 ?

Accédez au menu des paramètres, sélectionnez 'Pad Sensitivity' et ajustez les réglages pour chaque pad selon vos préférences.

MODE D'EMPLOI V-Drums TD-02 ROLAND

• Avant d’utiliser cet appareil, lisez attentivement les «CONSIGNES DE SÉCURITÉ» et les «NOTES IMPORTANTES» (livret «CONSIGNES DE SÉCURITÉ» et Mode d’emploi (p. 24)). Mode d’emploi © 2022 Roland Corporation Sommaire Quelques notions de batterie p. 2

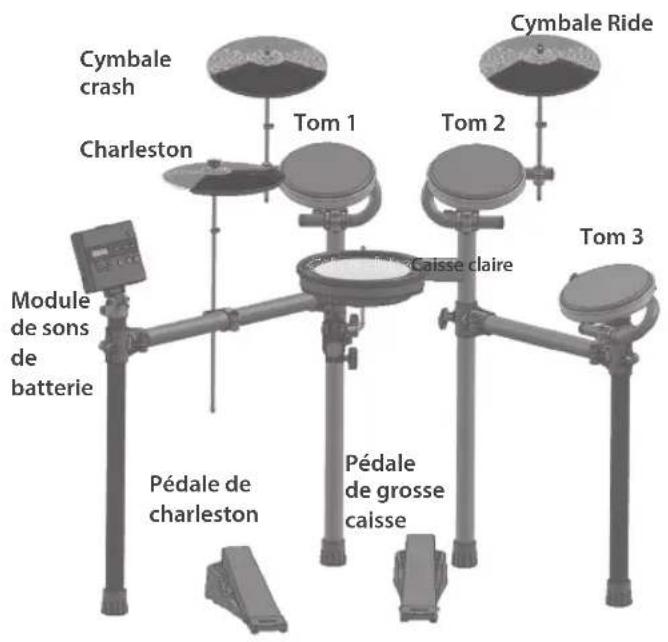

• Éléments de la batterie p. 2

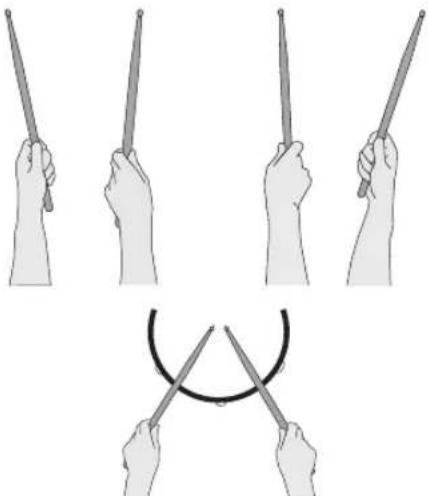

• Bases du jeu p. 3
• Démarrage rapide p. 5

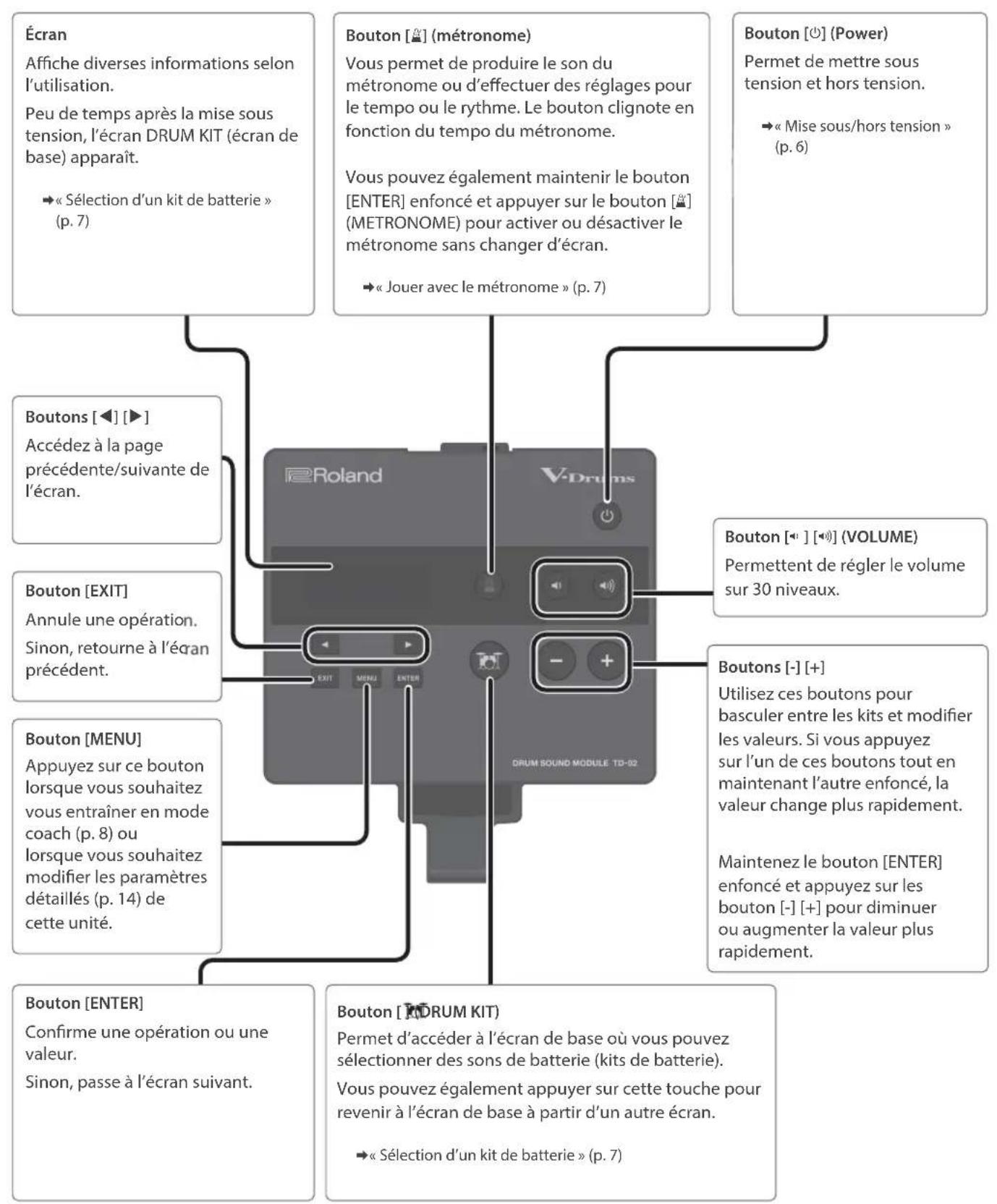

• Description de l’appareil p. 5

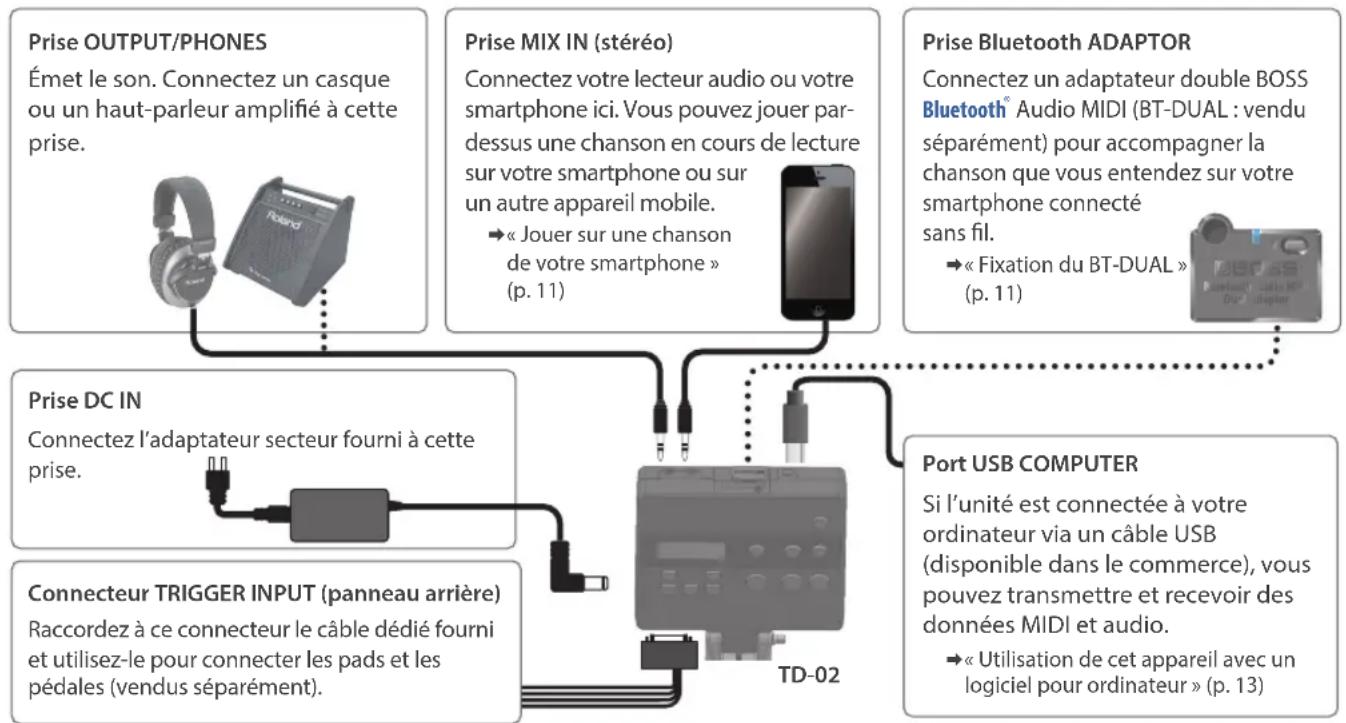

• Branchement de l’équipement externe p. 6
• Mise sous/hors tension p. 6
• Utilisation p. 7
• Sélection d’un kit de batterie p. 7
• Jouer avec le métronome p. 7
• S’exercer en mode Coach (COACH) p. 8
• Sélection d’un menu d’exercice p. 8
• Jouer correctement en synchronisation avec le rythme (TIME CHECK) p. 8
• Développer son sens interne du rythme (QUIET COUNT) Jouer en même temps qu’un tempo changeant p. 9

(AUTO UP/DOWN) ............................. 9

Jouer en même temps qu’un rythme changeant (CHANGE UP) ..................................10 Jouer sur une chanson de votre smartphone ...

• Connexion par un câble à la prise MIX IN p. 11
• Connexion sans l en Bluetooth p. 11
• Fixation du BT-DUAL p. 11
• Écoute du son à partir d’un appareil mobile à l’aide d’une connexion sans l p. 11
• Désactivation de la fonction Bluetooth p. 12
• Utilisation de cet appareil avec une appli pour ordinateur ou appareil mobile p. 13

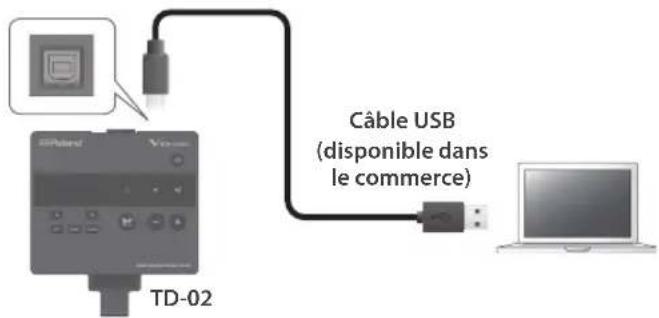

• Utilisation de cet appareil avec un logiciel pour ordinateur p. 13
• Utilisation de cet appareil avec une appli pour appareil mobile p. 13
• Conguration des paramètres détaillés p. 14
• Paramétrages des pads p. 14
• Réglages MIDI p. 19
• Paramètres système p. 19
• Achage des informations de version p. 20
• Rétablissement des paramètres d’usine p. 20
• Drum Kit List p. 21
• Dépannage p. 22

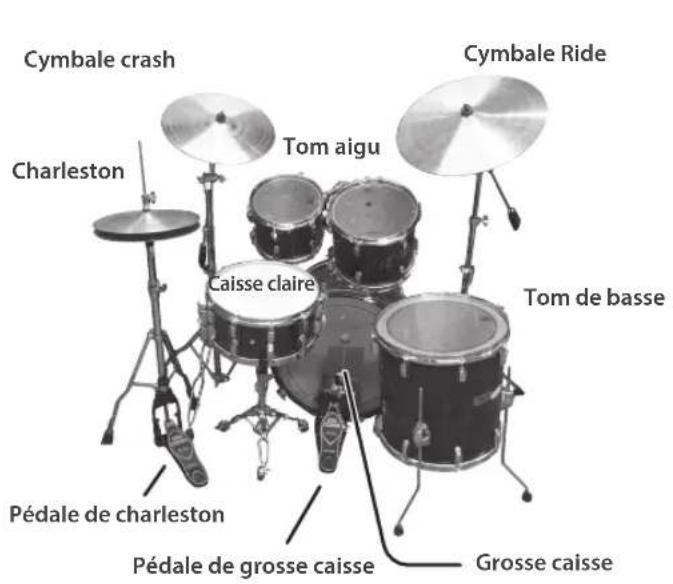

Quelques notions de batterie Éléments de la batterie Termes utilisés pour jouer de la batterie. Grosse caisse/pédale de grosse caisse Jouée avec une pédale de grosse caisse, la grosse caisse est le plus gros élément de la batterie. Caisse claire La caisse claire est la «voix» de la batterie. Charleston/Pédale de charleston Un charleston acoustique utilise 2cymbales montées sur un pied de charleston. La pédale l’ouvre et le ferme.* Le TD-02KV (par exemple) utilise un seul pad. Tom (Tom 1, Tom 2) Ils se trouvent généralement au-dessus de la grosse caisse. Floor tom (Tom 3) Parfois appelé tom de basse. Il repose sur ses propres pieds ou est monté sur un support. Cymbale ride La cymbale ride est un élément essentiel pour garder le tempo. Généralement montée sur le côté droit du kit de percussions. Cymbale crash Plus petite que la cymbale ride, elle s’utilise essentiellement pour accentuer le jeu.* Pour le TD-02KV (par exemple), sa taille est identique à celle de la cymbale ride. Batterie acoustique Exemple: TD-02KV CharlestonCymbale RideCaisse claireTom aiguTom de bassePédale de charlestonGrosse caissePédale de grosse caisseCymbale crashCharlestonCymbale RideCaisse claireCaisse claireTom 1Tom 2Tom 3Pédale de grosse caissePédale de charlestonCymbale crashModule de sons batterie33 Quelques notions de batterie Tenue des baguettes La tenue la plus répandue des baguettes est baptisée «prise timbale» (matched grip) - voir les illustrations ci-dessous.GaucheDroite Utilisation de la pédale de grosse caisse Il existe deuxfaçons d’appuyer sur la pédale de grosse caisse: «talon levé» ou «talon baissé». Talon levé Dans cette méthode, votre talon otte au-dessus de la pédale. Sans reposer le talon sur la pédale, abaissez tout le pied pour appuyer sur la pédale. Cette méthode applique le poids total de la jambe sur la pédale et permet de produire des sons plus forts qu’avec la méthode du talon baissé. Elle est souvent utilisée en rock et pop. Talon baissé Dans cette méthode, toute la plante du pied du talon aux orteils reste en contact avec la pédale. Utilisez votre cheville pour que vos orteils actionnent la pédale. Cette méthode contrôle plus précisément le volume et est souvent utilisée en jazz et bossa nova. Utilisation de la caisse claire Frappe sur la peau Frappez uniquement la peau du pad. Ceci constitue la manière la plus répandue d’utiliser la caisse claire. Rim shot (TD-02KV seulement) Frappez simultanément la peau et le cercle. Cela vous donnera un son diérent (un tone de rimshot) des coups sur la peau.Cercle Technique cross-stick (TD-02KV seulement) Frappez uniquement sur le bord du pad.Le son que vous entendez lorsque vous frappez le bord de la caisse claire change en fonction de la force avec laquelle vous le frappez. Frappez doucement le bord pour un son de cross-stick et frappez fort sur le bord pour un son de rim shot.CercleCercle Ø Lorsque vous choisissez le mode «cross stick», réglez le paramètre «XStickSens» (p. 14) sur une valeur autre que «OFF».* Pour jouer avec un eet «cross stick», veillez à frapper uniquement sur le bord du pad. Si vous posez votre main sur la peau, la technique de jeu cross-stick peut ne pas fonctionner. * Cette technique ne fonctionne que pour un pad connecté au connecteur «SN» du câble de connexion dédié. Bases du jeu La batterie se joue avec les deux mains et les deux pieds.Nous allons expliquer comment tenir les baguettes, frapper les percussions et utiliser les pédales.44 Quelques notions de batterie Utilisation des cymbales Frappe sur le corps Technique de jeu la plus commune au milieu de la surface de la cymbale. Frappe sur le bord Cette technique de jeu consiste à frapper le bord avec le manche de la baguette. (Frappez à l’endroit du capteur de bord comme indiqué sur l’illustration.) Capteur du bord

• Les frappes sur le corps et les frappes sur le bord peuvent également être jouées sur le charleston. Bell Shot (ride uniquement) Cette méthode de jeu consiste à frapper la cloche de la cymbale.

• Utilisez un pad qui prend en charge un triple déclenchement pour une cymbale ride.

• Dénissez le paramètre CR2Usage (p. 15) sur «RDB».

• Frappez le dôme assez fortement avec le manche de la baguette. Manche Étouement d’une cymbale Le fait de pincer le bord d’une cymbale avec les doigts immédiatement après l’avoir frappée permet d’étouer le son, de la même façon que si vous utilisiez une vraie cymbale.

• La fonction d’étouement fonctionne uniquement si vous pincez la cymbale dans la zone indiquée sur l’illustration (là où se trouve le capteur). Si vous touchez un autre endroit, elle ne fonctionnera pas. Capteur du bord Utilisation du charleston Dans une batterie acoustique, le charleston se compose de deux cymbales se faisant face verticalement sur un pied. Lorsque vous appuyez sur la pédale, les deux cymbales se ferment. Lorsque vous relâchez la pédale, les deux cymbales se séparent (s’ouvrent). Fermé En appuyant fermement sur la pédale de charleston, frappez le pad avec une baguette. Vous entendez alors un bref «chick». Semi-ouvert En appuyant doucement sur la pédale de charleston, frappez le pad avec une baguette. Vous entendez alors un «swish» un peu plus long. Ouvert En relâchant complètement la pédale de charleston, frappez le pad avec une baguette. Vous entendez alors un son encore plus long qu’en demi-ouverture. Fermé au pied Appuyez simplement sur la pédale sans utiliser de baguette. Le son est plus doux et plus court que le son fermé joué avec une baguette. Utile pour maintenir le tempo avec un son dense. Bascule au pied (foot splash) Appuyez et relâchez immédiatement la pédale sans utiliser de baguette. Cela équivaut à frapper momentanément les deux cymbales d’un charleston acoustique. et produit un son «splash» plus doux que la frappe ouverte.55 Démarrage rapide Description de l’appareil Bouton [Ā] (Power) Permet de mettre sous tension et hors tension. Ø «Mise sous/hors tension» (p.6) Écran Ache diverses informations selon l’utilisation. Peu de temps après la mise sous tension, l’écran DRUM KIT (écran de base) apparaît. Ø «Sélection d’un kit de batterie» (p.7) Bouton [ĉ] (métronome) Vous permet de produire le son du métronome ou d’eectuer des réglages pour le tempo ou le rythme. Le bouton clignote en fonction du tempo du métronome. Vous pouvez également maintenir le bouton [ENTER] enfoncé et appuyer sur le bouton [

(METRONOME) pour activer ou désactiver le métronome sans changer d’écran. Ø «Jouer avec le métronome» (p.7) Bouton [MENU] Appuyez sur ce bouton lorsque vous souhaitez vous entraîner en mode coach (p. 8) ou lorsque vous souhaitez modier les paramètres détaillés (p. 14) de cette unité. Bouton [ ] (DRUM KIT) Permet d’accéder à l’écran de base où vous pouvez sélectionner des sons de batterie (kits de batterie). Vous pouvez également appuyer sur cette touche pour revenir à l’écran de base à partir d’un autre écran. Ø «Sélection d’un kit de batterie» (p.7) Bouton [EXIT] Annule une opération. Sinon, retourne à l’écran précédent. Bouton [ENTER] Conrme une opération ou une valeur. Sinon, passe à l’écran suivant. Boutons [-] [+] Utilisez ces boutons pour basculer entre les kits et modier les valeurs. Si vous appuyez sur l’un de ces boutons tout en maintenant l’autre enfoncé, la valeur change plus rapidement. Maintenez le bouton [ENTER] enfoncé et appuyez sur les bouton [-] [+] pour diminuer ou augmenter la valeur plus rapidement. Bouton [Ć] [ć] (VOLUME) Permettent de régler le volume sur 30 niveaux. Boutons [Í] [Ë] Accédez à la page précédente/suivante de l’écran.66 Démarrage rapide Mise sous tension

1. Connectez un casque ou des haut-parleurs

• Si des haut-parleurs ampliés sont connectés, minimisez le volume des haut-parleurs ampliés.* An d’éviter tout dysfonctionnement ou panne de l’appareil, réglez toujours le volume au minimum et mettez tous les appareils hors tension avant d’eectuer des branchements.

2. Appuyez sur le bouton [Ā]

(POWER). Le TD-02 est allumé.

3. Si des haut-parleurs ampliés

sont connectés, mettez-les sous tension et réglez le volume.

4. Utilisez les boutons [Ć] [ć]

(VOLUME) de l’unité pour régler le volume. Mise hors tension

1. Si des haut-parleurs ampliés sont

connectés à l’unité, minimisez le volume des haut-parleurs ampliés et éteignez-les.

2. Appuyez longuement sur le bouton [Ā]

(POWER) sur l’unité. L’TD-02 est éteint.* Vous devez mettre l’appareil hors tension en appuyant longuement sur le bouton [Ā] (POWER). Les paramètres ne sont pas enregistrés si l’alimentation est déconnectée du fait du débranchement du cordon d’alimentation. Mise sous/hors tension Utilisation de la fonction Auto-OL’appareil s’éteindra automatiquement après une période prédéterminée suivant la dernière interprétation musicale ou la dernière utilisation des boutons ou commandes (fonction Auto O). Si vous ne souhaitez pas que l’instrument s’éteigne automatiquement, désactivez la fonction Auto O (p. 19). NOTE ¹ Les données non enregistrées sont perdues lors de la mise hors tension. Avant de mettre l’appareil hors tension, enregistrez les données que vous souhaitez conserver. ¹ Pour restaurer l’alimentation, mettez à nouveau l’appareil sous tension. Branchement de l’équipement externe

• An d’éviter tout dysfonctionnement ou panne de l’appareil, réglez toujours le volume au minimum et mettez tous les appareils hors tension avant d’eectuer des branchements.
• Veillez à ne pas vous pincer les doigts avec les pièces mobiles lorsque vous utilisez le support de module de sons de batterie. Si vous l’utilisez en présence d’enfants, veillez à ce qu’un adulte assure leur surveillance et leur accompagnement. TD-02Prise DC INConnectez l’adaptateur secteur fourni à cette prise.Prise MIX IN (stéréo)Connectez votre lecteur audio ou votre smartphone ici. Vous pouvez jouer par-dessus une chanson en cours de lecture sur votre smartphone ou sur un autre appareil mobile. Ø «Jouer sur une chanson de votre smartphone» (p.11)Prise OUTPUT/PHONESÉmet le son. Connectez un casque ou un haut-parleur amplié à cette prise.Prise Bluetooth ADAPTORConnectez un adaptateur double BOSS Bluetooth

Audio MIDI (BT-DUAL: vendu séparément) pour accompagner la chanson que vous entendez sur votre smartphone connecté sans l. Ø «Fixation du BT-DUAL» (p.11)Port USB COMPUTERSi l’unité est connectée à votre ordinateur via un câble USB (disponible dans le commerce), vous pouvez transmettre et recevoir des données MIDI et audio. Ø «Utilisation de cet appareil avec un logiciel pour ordinateur» (p.13)Connecteur TRIGGER INPUT (panneau arrière)Raccordez à ce connecteur le câble dédié fourni et utilisez-le pour connecter les pads et les pédales (vendus séparément).77 Démarrage rapide Utilisation Jouer de la batterie n’est pas seulement un plaisir, il est aussi accessible à pratiquement n’importe qui: il sut de frapper pour émettre un son. Vous pouvez commencer à jouer de la batterie en utilisant la grande variété de sons intégrés proposés. Sélection d’un kit de batterie Un kit de batterie se compose de sons aectés à chaque pad.

1. Appuyez sur le bouton [DRUM KIT] [ ].

L’écran DRUM KIT apparaît. DRUM 01 Acoustic Jam

2. Utilisez les boutons [-] [+] pour sélectionner

un kit de percussions. Ø «Drum Kit List» (p.21)

3. Vous pouvez jouer de la batterie en frappant

les pads. Jouer avec le métronome Voici comment vous pouvez jouer tout en écoutant le métronome.

1. Appuyez sur le bouton [ĉ]

(METRONOME).Le métronome s’allume et le bouton clignote en rythme avec le tempo du métronome.REMARQUEVous pouvez également maintenir le bouton [ENTER] enfoncé et appuyer sur le bouton [ ] (METRONOME) pour activer ou désactiver le métronome sans changer d’écran.

2. Appuyez de nouveau sur le bouton [ĉ]

(METRONOME) pour arrêter le métronome. Modication des sons du métronome

1. Dans l’écran du métronome, utilisez les

] pour sélectionner l’élément (le paramètre) que vous souhaitez régler.

2. Utilisez les boutons [-] [+] pour modier la valeur.

Paramètre Valeur Explication

Permet d’allumer ou d’éteindre le métronome. Tempo 20 à 260 (bpm) Règle le tempo. Niveau -INF à +6,0dB Permet de régler le volume. Beat 1 à 9 (temps) Dénit le nombre de temps par mesure. Rhythm

(blanche) Dénit l’intervalle du métronome.

(double-croches) Pan L30 à CENTER à R30 Dénit la position stéréo. Sound TYPE1 à TYPE15 Dénit le son du métronome. LED Sync ON, OFF Spécie si le bouton [ĉ] (METRONOME) clignote au rythme du métronome (ON) ou ne clignote pas (OFF).

3. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT.88 S’exercer en mode Coach (COACH)

1. Dans l’écran TIME CHECK, appuyez sur le bouton

[ENTER].Un décompte de deux mesures est lancé lorsque vous démarrez.REMARQUESi vous décidez de vous arrêter au milieu de votre entraînement, appuyez sur le bouton [EXIT] (sortie).

2. Frappez le pad en suivant le rythme du

métronome.L’écran indique si vos frappes sur le pad correspondent au rythme joué par le métronome. ņ=120 GOOD! 1-3 SNR ___[_á_]___ L’exercice se termine lorsque le temps spécié s’est écoulé et votre timing de frappe est évalué.* Si l’indicateur est sur le côté gauche des crochets, votre timing de frappe est trop rapide; et si l’indicateur est sur le côté droit, votre timing de frappe est trop lent. Finished! [EXIT] SCORE:100* Si le tempo de vos frappes n’est pas du tout en rythme, il peut être impossible de déterminer avec précision le niveau d’inexactitude.REMARQUEVous pouvez changer le tempo du métronome en appuyant sur les boutons [-] [+] pendant que vous vous entraînez.

3. Appuyez sur le bouton [EXIT] pour terminer.

Réglages TIME CHECK Vous permet de modier les pads évalués et le nombre de mesures notées.

1. Dans l’écran TIME CHECK, utilisez les

] pour sélectionner l’élément (le paramètre) que vous souhaitez régler.

2. Utilisez les boutons [-] [+] pour modier la

valeur. Paramètre Valeur Explication Score Spécie si l’évaluation s’ache à l’écran. OFF Votre interprétation n’est pas évaluée. Seul le rythme est évalué. 4, 8, 16, 32 (Mesures) Le score s’ache à l’écran. Vous pouvez également spécier le nombre de mesures que vous pratiquerez avant d’être évalué. Grade Spécie le degré de diculté de l’évaluation. EASY Degré de diculté normal HARD Le rythme est évalué de manière plus stricte. PAD KIK, SNR, TOM, HH, RID, CYM Sélectionne les pads utilisés dans l’évaluation. Tempo 20 à 260 (bpm) Spécie le tempo.

3. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT.

1. Appuyez sur le bouton [MENU].

2. Utilisez les boutons [

] pour sélectionner «COACH» et appuyez sur le bouton [ENTER]. COACH [ENTER] Time Check â

3. Utilisez les boutons [

] pour sélectionner le menu d’entraînement et appuyez sur [ENTER].Pour obtenir des détails sur le contenu du menu d’exercice, reportez-vous à la section suivante. Jouer correctement en synchronisation avec le rythme (TIME CHECK) Ce menu vous permet de vous entraîner à jouer sur un tempo précis avec le métronome sonore. L’unité propose un «mode coach» qui vous aide à mettre à prot votre temps de pratique le plus ecacement possible. Il contient quatre menus: TIME CHECK, QUIET COUNT, AUTO UP/DOWN et CHANGE UP. Vous pouvez utiliser ces menus pour améliorer vos compétences en contrôle de vitesse, précision, endurance et timing. Sélection d’un menu d’exercice99 S’exercer en mode Coach (COACH) Développer son sens interne du rythme (QUIET COUNT) Vous permet de vous entraîner à garder le tempo sans aide extérieure.Le métronome joue pendant les premières mesures, mais reste silencieux pendant les suivantes. Ce cycle marche-arrêt du métronome se répète jusqu’à ce que vous arrêtiez le métronome.

1. Dans l’écran QUIET COUNT, appuyez sur le

bouton [ENTER].REMARQUESi vous décidez de vous arrêter au milieu de votre entraînement, appuyez sur le bouton [EXIT] (sortie).

2. Frappez le pad en suivant le rythme du

métronome.Le métronome bat les premières mesures. Lorsque vous atteignez la dernière mesure rythmée par le métronome, l’écran ache «Ready...». ņ=120 1-3 Ready..Lorsque le métronome devient silencieux, l’écran indique «QUIET!!». Continuez à frapper les pads. ņ=120 4-* Le tempo de votre frappe est évalué après l’intervalle QUIET. ņ=120 1-2 SCORE:100REMARQUEVous pouvez changer le tempo du métronome en appuyant sur les boutons [-] [+] pendant que vous vous entraînez.

3. Appuyez sur le bouton [EXIT] pour terminer.

Réglages de la fonction QUIET COUNT Vous pouvez spécier le nombre de mesures au cours desquelles le métronome sonnera et le nombre de mesures au cours desquelles il ne sonnera pas.

1. Dans l’écran QUIET COUNT, utilisez les

] pour sélectionner l’élément (le paramètre) que vous souhaitez régler.

2. Utilisez les boutons [-] [+] pour modier la

valeur. Paramètre Valeur Explication Measures 2, 4, 8, 16 (Mesures) Détermine l’intervalle d’alternance (en nombre de mesures) entre le mode sonore et le mode silencieux du métronome. Quiet En plus de la valeur dénie en «Measures» (mesures), ce réglage détermine le nombre de mesures au cours desquelles le métronome est «Quiet» (silencieux). RANDOM La longueur de l’intervalle «Quiet» change de façon aléatoire à chaque fois. 1, 2, 4 Détermine la longueur de l’intervalle «Quiet» (nombre de mesures).

• Ce réglage ne peut pas être supérieur à la moitié de la valeur «Measures». Tempo 20 à 260 (bpm) Spécie le tempo.

3. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT. Jouer en même temps qu’un tempo changeant (AUTO UP/DOWN) Utilisez cette fonction pour améliorer votre endurance à la batterie. Le tempo du métronome augmente et diminue progressivement. Le tempo augmente graduellement pour chaque battement jusqu’à ce que le métronome atteigne la limite supérieure. Le tempo ralentit alors graduellement jusqu’au mouvement initial. Lorsque ce cycle s’achève, le même cycle recommence.

1. Dans l’écran AUTO UP/DOWN, appuyez sur le

bouton [ENTER].Un décompte de deux mesures est lancé lorsque vous démarrez.REMARQUESi vous décidez de vous arrêter au milieu de votre entraînement, appuyez sur le bouton [EXIT] (sortie).1010 S’exercer en mode Coach (COACH)

2. Frappez le pad en suivant le rythme du

métronome.Le temps restant est aché en bas à droite de l’écran. ņ=121 1-4 ÓMAX260 3* Vous ne pouvez pas modier le tempo actuel lorsque vous utilisez Auto Up/Down. * La valeur de tempo actuelle sera la limite de tempo inférieure.L’exercice se termine lorsque le temps spécié s’est écoulé et votre timing de frappe est évalué. Finished! [EXIT] SCORE:100

3. Appuyez sur le bouton [EXIT] pour terminer.

Réglages du mode AUTO UP/DOWN Ici, vous pouvez spécier la durée de votre temps d’exercice et dénir les limites de tempo supérieure et inférieure.

1. Dans l’écran AUTO UP/DOWN, utilisez les

boutons [Í][Ë] pour sélectionner l’élément (le paramètre) que vous souhaitez régler.

2. Utilisez les boutons [-] [+] pour modier la

valeur.Paramètre Valeur ExplicationDurationSpécie la durée.1, 3, 5, 10, 15MINSélectionne la durée (en minutes) de l’exercice.MaxTempo21 à 260 (bpm)Ce réglage permet de dénir la limite supérieure du tempo.* Cette limite ne peut être dénie que sur une valeur supérieure au tempo actuel.Tempo20 à 260 (bpm)Ce réglage permet de dénir la limite inférieure du tempo.

3. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT. Jouer en même temps qu’un rythme changeant (CHANGE UP) Le rythme va changer toutes les deux mesures. En commençant par des blanches, les valeurs de note deviennent graduellement plus courtes, avant de revenir aux blanches. Ce changement de rythme est répété.

1. Dans l’écran CHANGE UP, appuyez sur le

bouton [ENTER].Un décompte de deux mesures est lancé lorsque vous démarrez.REMARQUESi vous décidez de vous arrêter au milieu de votre entraînement, appuyez sur le bouton [EXIT] (sortie).

2. Frappez le pad en suivant le rythme du

métronome.Pendant l’exercice, l’écran ache le tempo et le type de rythme. Le temps restant est aché en bas à droite de l’écran. ņ=120 1-1 ņ 3L’exercice se termine lorsque le temps spécié s’est écoulé et votre timing de frappe est évalué. Finished! [EXIT] SCORE:100REMARQUEVous pouvez changer le tempo du métronome en appuyant sur les boutons [-] [+] pendant que vous vous entraînez.

3. Appuyez sur le bouton [EXIT] pour terminer.

Réglages de la fonction CHANGE UP Voici comment spécier la durée de votre temps d’exercice et le tempo.

1. Dans l’écran CHANGE UP, utilisez les

] pour sélectionner l’élément (le paramètre) que vous souhaitez régler.

2. Utilisez les boutons [-] [+] pour modier la

valeur.Paramètre Valeur ExplicationDurationSpécie la durée.1, 3, 5, 10, 15MINSélectionne la durée (en minutes) de l’exercice.Tempo20 à 260 (bpm) Spécie le tempo.

3. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT.1111 Vous pouvez vous amuser à jouer de la batterie avec des chansons lues sur votre smartphone, votre tablette ou un autre appareil mobile. Jouer sur une chanson de votre smartphone Connexion par un câble à la prise MIX IN

1. Connectez un câble à prise mini jack stéréo (disponible dans le commerce) de votre smartphone à la

prise MIX IN de cette unité (p. 6).

2. Lisez la musique enregistrée sur votre appareil mobile.

3. Utilisez votre appareil mobile pour régler le volume de lecture de la chanson.

Connexion sans l en Bluetooth Fixation du BT-DUAL Pour écouter de la musique sans l sur votre appareil mobile, connectez le BT-DUAL (vendu séparément) à cet appareil.* Notez que cet appareil ne dispose pas de la fonctionnalité Bluetooth intégrée. Le BT-DUAL (vendu séparément) doit être connecté pour lui permettre d’utiliser le Bluetooth.

1. Éteignez l’appareil et débranchez

l’adaptateur secteur de la prise secteur.

2. Retirez le cache et la vis du connecteur

Bluetooth ADAPTOR sur le panneau du haut.

3. Fixez le BT-DUAL et remettez en place la vis

que vous avez retirée à l’étape2. NOTE ¹ Veillez à n’utiliser que la vis qui était initialement montée sur le connecteur Bluetooth ADAPTOR. Si vous utilisez une vis diérente, l’appareil peut mal fonctionner. ¹ Ne touchez pas les circuits ou les prises. ¹ Après avoir xé le BT-DUAL, vériez qu’il est correctement installé. ¹ Pour supprimer le BT-DUAL, coupez l’alimentation. Écoute du son à partir d’un appareil mobile à l’aide d’une connexion sans l Fonctionnalité audio Bluetooth® Vous pouvez lire de la musique ou du contenu vidéo musical sur un appareil mobile doté de la fonctionnalité audio Bluetooth, et écouter le contenu sur cet appareil. Enregistrement d’un appareil mobile (appariement) Pour connecter votre appareil sans l à cet instrument en Bluetooth, vous devrez les «apparier» en enregistrant cet instrument sur votre mobile an que les deux appareils puissent s’authentier l’un avec l’autre.A titre d’exemple, nous expliquons comment dénir les paramètres d’un iPhone.* Une fois qu’un appareil mobile a été apparié à cette unité, il n’est plus nécessaire d’eectuer à nouveau l’appariement. Reportez-vous à la section «Connexion d’un appareil mobile déjà apparié» (p.12).* Certains appareils mobiles peuvent ne pas se connecter.

1. Allumez l’appareil.

2. Placez le périphérique mobile que vous

souhaitez connecter à proximité de cet appareil.

3. Maintenez le bouton

d’appariement du BT-DUAL enfoncé jusqu’à ce que le témoin Bluetooth clignote rapidement.AppariementTémoin Bluetooth1212 Jouer sur une chanson de votre smartphone

4. Activez la fonction Bluetooth de votre

appareil mobile. NOTE N’appuyez pas sur le message «TD-02MIDI» qui s’ache dans les réglages Bluetooth de l’appareil mobile. Si vous l’avez sélectionné, annulez temporairement l’enregistrement de l’appareil et recommencez la procédure à partir de l’étape 1.REMARQUELes explications ci-dessous prennent un iPhone pour exemple. Pour plus de détails, reportez-vous au mode d’emploi de votre appareil mobile.

5. Appuyez sur «TD-02 AUDIO» qui s’ache

sur l’écran Bluetooth de votre appareil mobile. Cette opération apparie le BT-DUAL avec votre appareil mobile. Quand l’appariement est terminé, «TD-02 Audio» est ajouté à la liste des «Appareils appariés» sur votre appareil mobile.* Si vous n’eectuez pas l’appariement avant un certain temps, le témoin Bluetooth s’éteint et l’appareil quitte le mode d’attente d’appariement. Écouter de la musique à partir d’un appareil mobile NOTE Étant donné que la lecture peut s’eectuer à un volume extrêmement élevé, diminuez le volume de votre appareil mobile à l’avance.

1. Lancez une chanson sur votre appareil

mobile. Vous devriez entendre le son à partir du casque ou sur les haut-parleurs ampliés connectés à cet appareil.REMARQUEUtilisez votre appareil mobile pour régler le volume de lecture de la chanson. Connexion d’un appareil mobile déjà apparié

1. Lorsque le témoin [Bluetooth] du

BT-DUAL est éteint, appuyez sur le bouton d’appariement.

2. Activez la fonction Bluetooth de votre

appareil mobile. Cette unité et l’appareil mobile sont connectés en mode sans l.* Si l’étape ci-dessus ne vous a pas permis d’établir une connexion, appuyez sur «TD-02 AUDIO» qui s’ache dans la liste «Devices» de l’appareil mobile.* Pour le déconnecter, appuyez sur le bouton d’appariement du BT-DUAL pour éteindre le témoin Bluetooth ou désactivez la fonction Bluetooth de l’appareil mobile. Désactivation de la fonction Bluetooth Si vous souhaitez interrompre la connexion Bluetooth entre le BT-DUAL et votre appareil mobile, désactivez la fonction Bluetooth.

1. Appuyez sur le bouton d’appariement du

BT-DUAL. Le témoin Bluetooth s’éteint.1313 Utilisation de cet appareil avec une appli pour ordinateur ou appareil mobile Utilisation de cet appareil avec un logiciel pour ordinateur Si cette unité est connectée à votre ordinateur via un câble USB (disponible dans le commerce), vous pouvez transmettre et recevoir des données MIDI et audio.

• Le câble USB n’est pas inclus. Utilisez un port USB sur votre ordinateur capable de prendre en charge l’USB2.0 Hi-Speed.
• N’utilisez pas de câbles USB conçus uniquement pour le chargement. Les câbles uniquement conçus pour charger ne peuvent pas transmettre de données.Pour pouvoir envoyer et recevoir des données audio en tant que USB AUDIO, le pilote USB doit être installé.Le pilote USB est un logiciel qui transfère des données entre cet appareil et un logiciel de type DAW sur votre ordinateur.Câble USB (disponible dans le commerce)TD-02REMARQUEPour plus de détails sur le téléchargement et l’installation du pilote USB, consultez le site Web de Roland.https://www.roland.com/support/ Spécication du pilote USB Voici comment basculer entre le pilote USB dédié ce cette unité et le pilote fourni par votre système d’exploitation.Ø Pour plus de détails, consultez «USBDrv» dans «Paramètres système» (p.19). Utilisation de cet appareil avec une appli pour appareil mobile Vous pouvez connecter cette unité avec une application sur votre smartphone qui prend en charge le Bluetooth MIDI (comme GarageBand).A titre d’exemple, nous expliquons comment dénir les paramètres d’un iPhone. Connexion à l’application Cette section décrit les réglages nécessaires pour utiliser une application sur votre appareil mobile.* Établissez la connexion depuis les réglages de l’application, et non depuis les réglages Bluetooth de votre appareil mobile.

1. Allumez l’appareil.

2. Placez le périphérique mobile que vous

souhaitez connecter à proximité de cet appareil.

3. Activez la fonction Bluetooth de votre appareil

• Lorsque l’audio Bluetooth est connecté, le voyant Bluetooth du BT-DUAL s’allume. Notez que l’appareil n’a pas ni de se connecter à l’application à ce moment.

4. Démarrez l’application sur votre smartphone.

5. Dans les paramètres de l’application,

connectez-vous à TD-02 MIDI. NOTE N’appuyez pas sur le message «TD-02MIDI» qui s’ache dans les réglages Bluetooth de l’appareil mobile.

6. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT.1414 Conguration des paramètres détaillés Voici comment congurer les paramètres détaillés sur cet appareil, tels que le réglage de la sensibilité des pads, les paramètres MIDI et la réinitialisation d’usine. Menu Display mode Explication PageCOACH Permet de s’entraîner en mode coach. p. 8 PAD Ces paramètres permettent de vous assurer que cet appareil traite correctement les signaux des pads. Vous pouvez ici régler l’équilibre (sensibilité) entre la force d’une frappe sur un pad et le volume résultant.p. 14MIDI Eectuez les réglages MIDI.p. 19SYSTEMDénissez les paramètres d’alimentation, de volume, d’écran et d’entrée/sortie du port USB COMPUTER.VERSION Ache la version de programme de l’appareil.p. 20FACTORY RESET Pour réinitialiser l’appareil à son état de sortie d’usine. Paramétrages des pads Ces paramètres permettent de vous assurer que cet appareil traite correctement les signaux des pads. Vous pouvez ici régler l’équilibre (sensibilité) entre la force d’une frappe sur un pad et le volume résultant.

1. Appuyez sur le bouton [MENU].

2. Utilisez les boutons [

] pour sélectionner «PAD» et appuyez sur le bouton [ENTER]. L’écran PAD apparaît. PAD SN Type PDX8â

3. Frappez le pad que vous souhaitez modier.

Vous pouvez également sélectionner le pad à congurer en maintenant le bouton [ENTER] enfoncé et en appuyant sur les boutons [

4. Utilisez les boutons [

] pour sélectionner l’élément (paramètre) que vous souhaitez modier et utilisez les boutons [-] [+] pour modier la valeur. Paramètre Valeur Explication Type

«Liste de PAD type» (p.15) Spéciez le type de pad. Vous devrez eectuer ces réglages si vous rajoutez des pads à votre kit de batterie ou si vous connectez des pads d’un type diérent.

• Lorsque vous spéciez le PAD type, les paramètres tels que Threshold, ADVANCED (à l’exception de certains paramètres tels que XtlkCancel) sont dénis sur des valeurs optimales. Ces valeurs ne sont que des recommandations générales; vous pouvez eectuer des ajustements précis selon vos besoins en fonction de la façon dont vous xez le pad et de la façon dont vous l’utilisez. Sens 1 à 32 Règle l’équilibre (sensibilité) entre la force de frappe du pad et le volume. L’augmentation de cette valeur augmente la sensibilité, de sorte que même des frappes douces sur le pad émettent un volume élevé. La diminution de cette valeur diminue la sensibilité, de sorte que même des frappes fortes sur le pad émettent un faible volume. Threshold 0 à 31 Règle la sensibilité minimale du pad. Ce paramètre permet la réception d’un signal de déclenchement uniquement lorsque le réglage du pad est supérieur à un niveau de force donné (seuil). Il est ainsi possible d’empêcher un pad d’émettre un son à cause des vibrations provenant d’autres pads. Vériez ce niveau en augmentant progressivement la valeur tout en jouant sur le pad. Si une frappe douce sur le pad ne produit pas de son, diminuez légèrement cette valeur. Répétez cette opération pour obtenir le réglage idéal. XStickSens OFF, 1 à 10 Spécie la force de la frappe à laquelle le son du cross-stick et le son de rimshot sont commutés. L’augmentation de cette valeur fait entendre le son du cross-stick, même pour un rimshot plus doux. S’il est réglé sur «OFF», le son de rimshot est audible même lorsque vous jouez une frappe croisée.

• Une technique de cross-stick ne peut être utilisée que sur des pads prenant les rimshots en charge.1515 Conguration des paramètres détaillés Paramètre Valeur ExplicationCR2Usage CR2 Si vous souhaitez rajouter des éléments à votre batterie, utilisez le connecteur CR2 du câble de connexion dédié en tant que CR2.* Pour un exemple d’ajout d’éléments, reportez-vous à «Agrandir votre kit de batterie» (p.16). RDB Si vous souhaitez rajouter des éléments à votre batterie, utilisez le connecteur CR2 du câble de connexion dédié en tant que RIDE BELL.FootSpSens -10 à +10Règle le niveau de facilité pour utiliser le splash au pied.Ajustez ce paramètre si le splash au pied se déclenche involontairement lorsque vous utilisez une pédale de charleston autre que celle qui était incluse.Kit VH –Lorsque vous utilisez un charleston VH-10 ou VH-11, réglez le décalage de l’appareil.Ce réglage est nécessaire pour détecter correctement les opérations d’ouverture ou de fermeture et le mouvement de la pédale.Pour plus d’informations sur les réglages, reportez-vous à «Réglage du décalage du charleston (VH-10/VH-11)» (p.16).ADVANCED «Dénition de paramètres détaillés dans ADVANCED» (p.17)Ache un écran où vous pouvez eectuer des réglages plus détaillés pour le pad.

5. Appuyez sur le bouton [ ] (DRUM KIT) pour revenir à l’écran DRUM KIT.

Liste de PAD type Pad utilisé Type Rim shot Bell hit ChokeKD-A22 KDA22 – – – KD-200 KD200 – – – KD-180L KD180L – – – KD-140 KD140 – – – KD-120 KD120 – – – KD-85 KD85 – – – KD-10 KD10 – – – KD-9 KD9 – – – KD-8 KD8 – – – KD-7 KD7 – – – KT-10 KT10 – – – KT-9 KT9 – – – KT-1 KT1 – – –

BT-1 BT1 – – –BT1 SENS * 1 – – –RT-30KRT30K – – –RT-30HRRT30HR – –RT-30HRT30H SN * 2 – – –RT30H TM * 3 – – –RT-10KRT10K – – –RT-10SRT10S – –RT-10TRT10T – – –*1: Lors de l’utilisation du BT-1, il est possible d’augmenter encore la sensibilité aux frappes douces, mais cela augmente la possibilité de déclenchement indésirable par des vibrations de l’environnement. *2: Sélectionnez cette option si vous xez un RT-30H à la caisse claire.*3: Sélectionnez cette option si vous connectez un RT-30H à un tom.1616 Conguration des paramètres détaillés Réglage du décalage du charleston (VH-10/VH-11)

1. Une fois le charleston complètement séparé

du capteur de mouvement, allumez l’appareil. Capteur de mouvementsVis du tilterséparée

2. Desserrez la vis du tilter et laissez le

charleston reposer naturellement sur le capteur de mouvements.

3. Appuyez sur le bouton [MENU].

4. Utilisez les boutons [

] pour sélectionner «PAD» et appuyez sur le bouton [ENTER].

5. Frappez le charleston pour sélectionner le pad.

6. Utilisez les boutons [

] pour sélectionner «Type» et utilisez les boutons [-] [+] pour sélectionner le charleston que vous utilisez (VH-10 ou VH-11). PAD HH Type VH10â

7. Utilisez les boutons [

] pour sélectionner «VH Set» et appuyez sur le bouton [ENTER].

8. Si l’écran indique

«Turn screw L», tournez la vis de réglage du décalage dans le sens antihoraire. Si l’écran indique «Turn screw R», tournez-la dans le sens des aiguilles d’une montre. Lorsque la valeur indiquée dans le coin inférieur gauche de l’écran est d’environ 80 et que «OK!» apparaît, le réglage est terminé. Adjust HH offset <80> OK![EXIT]

9. Serrez la vis du tilter an que le charleston

s’ouvre de la manière souhaitée.

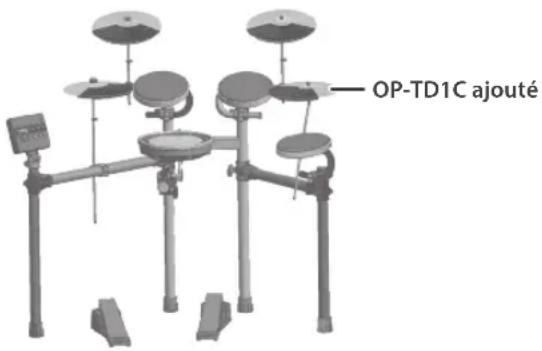

Appuyez sur le bouton [ ] (DRUM KIT) pour revenir à l’écran DRUM KIT. Vis de réglage du Vis de réglage du décalagedécalage CLOSECLOSE OPENOPEN Agrandir votre kit de batterie Ajout d’une cymbale crash Cet exemple montre les réglages à eectuer lorsqu’un jeu de cymbales (OP-TD1C, vendu séparément) est ajouté en tant que «Crash Cymbal 2» (CR2) sur le TD-02K/TD-02KV.OP-TD1C ajouté Paramètres OP-TD1C

1. Connectez le «CR2» du câble de connexion

dédié au CY-5 que vous avez ajouté.

2. Réglez le type de PAD de CR2 sur «CY5» et

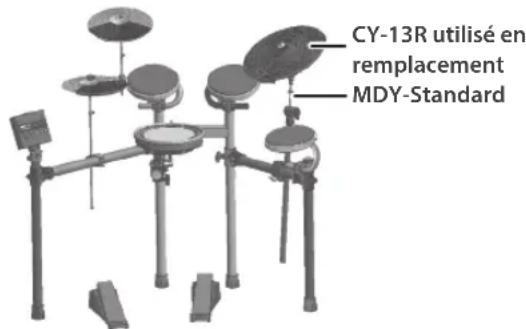

réglez «CR2Usage» sur «CR2». ØPour plus d’informations, consultez «Paramétrages des pads» (p.14).Cette opération termine les réglages. Utiliser un CY-13R à la place de la cymbale ride (CY-5) Sur le TD-02K/TD-02KV, vous pouvez utiliser un CY-13R (vendu séparément) à la place de la cymbale ride (CY-5). Cet exemple montre les réglages à opérer lors de l’utilisation d’un support de cymbale (MDY-Standard).CY-13R utilisé en remplacementMDY-Standard Paramètres RIDE (CY-13R)

1. Connectez «RD» sur le câble de connexion dédié à la prise

BOW/EDGEOUTPUT du CY-13R, et connectez «CR2» sur le câble de connexion dédié à la prise BELL OUTPUT.

2. Dénissez le type de PAD du RD sur «CY13R» et

dénissez CR2Usage sur «RDB». ØPour plus d’informations, consultez le «Paramétrages des pads» (p.14). Cette opération termine les réglages.1717 Conguration des paramètres détaillés Dénition de paramètres détaillés dans ADVANCED Paramètre Valeur Explication Curve Changement de volume en réponse à la force de frappe du pad LINEAR LINEAR Volume Dynamique de jeu Le paramètre par défaut. Il permet d’établir la correspondance la plus naturelle entre les dynamiques de jeu et le changement de volume. EXP1, EXP2 EXP2EXP1 Volume Dynamique de jeu EXP2EXP1 Volume Dynamique de jeu Par rapport à «LINEAR», les changements les plus importants se produisent dans les dynamiques fortes. LOG1, LOG2 LOG2LOG1 Volume Dynamique de jeu LOG2LOG1 Volume Dynamique de jeu Par rapport à «LINEAR», les changements les plus importants se produisent dans les dynamiques douces. SPLINE SPLINE Volume Dynamique de jeu Des changements extrêmes se produisent en réponse à la dynamique de jeu. LOUD1, LOUD2 LOUD2LOUD1 Volume Dynamique de jeu LOUD2LOUD1 Volume Dynamique de jeu La réponse dynamique est très faible et il est donc facile de conserver des niveaux de volume élevés. Si vous utilisez un déclencheur de batterie comme pad externe, ces paramètres produiront un déclenchement able. RimGain *1 0 à 3,2 Règle l’équilibre entre la force de frappe du cercle ou du bord et l’intensité du son. Si vous augmentez cette valeur, même des frappes légères sur le cercle sont émises à un volume élevé. Si vous diminuez cette valeur, même des frappes violentes sur le cercle sont émises à faible volume. H/R Adjust

0 à 80 Ce paramètre spécie la facilité pour obtenir un coup sur la peau ou un rim shot. Si le son du cercle se fait entendre lorsque vous jouez un coup sur la peau, augmentez cette valeur. Si un coup sur la peau est entendu lorsque vous jouez un coup sur le cercle, diminuez cette valeur. REMARQUE Si vous entendez un rim shot lorsque vous eectuez un coup sur la peau ou si vous entendez un coup sur la peau lorsque vous eectuez un rim shot, apportez de petites modications aux valeurs H/R Adjust tout en continuant de tester les résultats. Des changements extrêmes des valeurs provoquent un son erroné lorsque vous frappez le pad, par exemple en produisant un son de rim shot lorsque vous jouez un coup sur la peau. *1: Pour certains paramètres de PAD Type, ce paramètre ne peut pas être spécié.1818 Conguration des paramètres détaillés Paramètre Valeur Explication Retrg Cancel 1 à 16 Détection de l’atténuation du signal de déclenchement (Retrigger Cancel) Lorsque vous frappez une caisse claire, etc. à laquelle un déclencheur de batterie disponible dans le commerce est attaché, il peut y avoir des cas où la forme d’onde est déformée, provoquant un autre déclenchement involontaire au point «A» dans l’illustration suivante (redéclenchement). Ceci se produit en particulier sur la courbe descendante de la forme d’onde. Le paramètre Retrigger Cancel détecte la distorsion et empêche le redéclenchement. Tout en frappant le pad plusieurs fois, augmentez la valeur de «Retrigger Cancel» jusqu’à ce que le redéclenchement soit désactivé. Bien que la dénition de ce paramètre sur une valeur élevée empêche le redéclenchement, cela augmente également la probabilité selon laquelle des sons peuvent être omis lorsque vous frappez un pad de façon répétée et rapide. Réglez-le à la valeur la plus basse possible tout en vous assurant qu’il n’y a pas de redéclenchement. REMARQUE Vous pouvez également résoudre le problème lié au redéclenchement à l’aide du paramètre Mask Time. Ce paramètre ne détecte pas les signaux de déclenchement émis pendant la durée indiquée après la réception du précédent signal de déclenchement Le paramètre Retrigger Cancel détecte l’atténuation du niveau du signal de déclenchement et déclenche le son après avoir déterminé de façon interne quels signaux de déclenchement ont été réellement générés lors de la frappe sur la peau, tout en éliminant les signaux de déclenchement erronés qui ne doivent déclencher aucun son. XtlkCancel 0 à 80 Si plusieurs pads (ou percussions acoustiques auxquelles un déclencheur de batterie est xé) sont montés sur le même pied, vous pouvez utiliser ce paramètre pour empêcher les vibrations provoquées par la frappe d’un pad de produire un déclenchement involontaire (diaphonie) pour un pad (ou un déclencheur de batterie) diérent. Par exemple, si le pad B sonne involontairement lorsque vous frappez le pad A, augmentez la valeur XtlkCancel du pad B jusqu’à ce que la diaphonie ne se produise plus. Si cette valeur est augmentée excessivement, le son du pad B aura tendance à chuter lorsque le pad A et le pad B sont frappés simultanément. ScanTime 0 à 4,0ms Temps de détection du signal de déclenchement (Scan Time) Le temps d’élévation du signal de déclenchement pouvant diérer légèrement suivant les caractéristiques de chaque pad ou de chaque déclencheur de batterie acoustique (capteur de batterie), vous pouvez remarquer que des frappes identiques (vélocité) peuvent produire des sons de diérents volumes. Dans ce cas, vous pouvez régler ce paramètre de telle façon que votre style de jeu puisse être détecté avec plus de précision. Tout en frappant le pad plusieurs fois avec la même intensité, augmentez petit à petit la valeur de ce paramètre en partant de 0ms, jusqu’à ce que le volume qui en résulte se stabilise au niveau le plus élevé. Avec ce réglage, frappez le pad doucement puis plus fort et vériez que le volume change en conséquence.

• Lorsque la valeur est plus élevée, le temps nécessaire à l’émission du son augmente. Choisissez la valeur la plus basse possible. MaskTime 0 à 64ms Prévention du double déclenchement (Mask Time) Lorsque vous jouez de la grosse caisse, la batte peut rebondir et frapper la peau une seconde fois (avec les batteries acoustiques, la batte reste parfois contre la peau) et cela provoque un double déclenchement (et produit deux sons au lieu d’un). Le paramètre Mask Time permet d’empêcher une telle situation. Une fois le pad frappé, tous les autres signaux de déclenchement émis pendant le Mask Time indiqué sont ignorés. Réglez la valeur de MaskTime tout en jouant sur le pad. Lorsque vous jouez de la grosse caisse, essayez de laisser la batte rebondir et frapper la peau très rapidement, puis augmentez la valeur du paramètre «Mask Time» jusqu’à ce que le rebond de la batte ne produise plus aucun son. Si vous augmentez cette valeur, il est plus probable qu’une note jouée en succession rapide soit omise. Choisissez la valeur la plus basse possible. REMARQUE Si deux sons ou plus sont émis lorsque vous frappez la peau une seule fois, réglez le paramètre Retrigger Cancel. Temps Temps de scan (Scan Time) Temps Temps de masque (Mask Time) Temps Son non produit1919 Conguration des paramètres détaillés Réglages MIDI Eectuez les réglages MIDI.

1. Appuyez sur le bouton [MENU].

2. Utilisez les boutons [

pour sélectionner «MIDI» et appuyez sur le bouton [ENTER].

3. Utilisez les boutons [

pour sélectionner l’élément (le paramètre) à modier, et utilisez les boutons [-] [+] pour modier la valeur. Paramètre Valeur ExplicationChannel Canal 1 à 16Canal de transmission et de réception.Tx/Rx Sw OFF, ONActive et désactive la transmission et la réception des messages MIDI.ProgChg Tx OFF, ONActive et désactive la transmission du changement de programmeProgChg Rx OFF, ONActive et désactive la réception de changement de programmeLocal Ctrl OFF, ONDétermine s’il faut transmettre les données de performance des pads au module de sons de cet instrument (ON pour transmettre, OFF pour désactiver).Doit normalement être réglé sur «ON». S’il est réglé sur «OFF», les données d’interprétation des pads ne sont pas connectées à la section du générateur de son.Choke Shot OFF, ONModie l’eet obtenu par la technique consistant à frapper un pad tout en l’étouant.Si le paramètre est réglé sur «ON», frapper un pad tout en l’étouant coupe immédiatement le son après son début. S’il est réglé sur «OFF», le son n’est pas coupé immédiatement même si vous frappez un pad tout en l’étouant. ID de l’appareil17 à 32Paramètre d’identication de l’appareilLe paramètre décrit ici n’est nécessaire que lorsque vous souhaitez transmettre des données distinctes à deux ou plusieurs unités TD-02en même temps. Ne modiez ce paramètre dans aucun autre cas.TxEditData OFF, ONSpécie si les changements de paramètres du TD-02 sont transmis sous forme de messages exclusifs au système (ON) ou non transmis (OFF).SysEx Rx OFF, ONSpécie si les messages exclusifs au système sont reçus (ON) ou non reçus (OFF).NOTE NO. –Spécie le numéro de note MIDI qui est transmis ou reçu lorsque vous frappez un pad.

4. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT. Paramètres système Dénissez les paramètres d’alimentation, de volume, d’écran et d’entrée/sortie du port USB COMPUTER.

1. Appuyez sur le bouton [MENU].

2. Utilisez les boutons [

] pour sélectionner «SYSTEM» et appuyez sur le bouton [ENTER].

3. Utilisez les boutons [

] pour sélectionner l’élément (le paramètre) à modier, et utilisez les boutons [-] [+] pour modier la valeur. Paramètre Valeur Explication LCDContrast 1 à 16 Règle la luminosité de l’écran. USB In -36 à +12dBRègle le niveau d’entrée de l’audio USB entré via le port USB COMPUTER.USB Out -24 à +24dBRègle le niveau de sortie de l’audio USB émis via le port USB COMPUTER.USBDrvGENERIC, VENDORModie le mode du pilote USB. Spéciez «GENERIC» si vous souhaitez utiliser le pilote générique fourni par le système d’exploitation ou «VENDOR» si vous souhaitez utiliser le pilote dédié de cet appareil fourni par Roland.* Si vous modiez ce paramètre, il prend eet lorsqu’il est éteint et rallumé.Earplugs OFF, ONS’il est réglé sur «ON», le volume de votre interprétation à la batterie diminue. Pour protéger votre audition d’un volume élevé, par exemple lorsque des enfants utilisent cet appareil, nous vous recommandons d’activer cette fonction.BT ID OFF, 1 à 99Spécie le numéro ajouté au nom de périphérique de cet appareil, tel qu’indiqué dans une application connectée Bluetooth. Si vous possédez plusieurs unités d’un même instrument, c’est un moyen pratique de les distinguer.* Si vous modiez ce paramètre, il prend eet lorsqu’il est éteint et rallumé.AutoOOFF, 10MINS, 30MINS, 4HOURSMet automatiquement l’appareil hors tension lorsqu’aucun pad n’a été frappé et qu’aucune opération n’est eectuée dans le délai spécié (10minutes, 30minutes, 4heures). S’il est réglé sur «OFF», l’alimentation ne s’éteint pas automatiquement.

4. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT.2020 Conguration des paramètres détaillés Achage des informations de version Ache la version de programme de l’appareil.Si un nouveau programme système est disponible, vous pouvez l’utiliser pour mettre à jour votre instrument. Pour plus de détails, reportez-vous à l’URL suivante.https://www.roland.com/support/Entrez le nom du modèle reportez-vous à «Updater and Driver»

1. Appuyez sur le bouton [MENU].

2. Utilisez les boutons [

] pour sélectionner «VERSION» et appuyez sur le bouton [ENTER]. Les informations sur la version de l’appareil s’achent.

3. Appuyez sur le bouton [ ] (DRUM KIT) pour

revenir à l’écran DRUM KIT. Rétablissement des paramètres d’usine Cette fonction restaure les réglages stockés dans cet appareil à leurs valeurs d’usine par défaut. C’est ce qu’on appelle une «réinitialisation d’usine». NOTE Lorsque vous exécutez cette opération, l’ensemble des données et réglages de l’appareil est perdu.Si vous exécutez une réinitialisation d’usine alors que le BT-DUAL est activé, les informations de tous les appareils mobiles enregistrés sont supprimées. Si vous utilisez le Bluetooth pour vous connecter en mode sans l, réenregistrez votre appareil mobile (p. 11).

1. Appuyez sur le bouton [MENU].

2. Utilisez les boutons [

] pour sélectionner «FACTORY RESET» et appuyez sur le bouton [ENTER]. Un message de conrmation s’ache. Sure? CANCEL/OK [EXIT] / [ENTER]Pour annuler, appuyez sur le bouton [EXIT].

3. Appuyez sur le bouton [ENTER].

Lorsque la réinitialisation d’usine est terminée, le message «Completed!» s’ache. Completed!2121 Drum Kit List N° Nom du kit 1 Acoustic Jam 2 Home Studio 3 Big Rock 4 Rock Star 5 Classic Rock 6 Metal Beast 7 Funky 8 Funk Soul 9 Jazz Lounge 10 Jazz Legend 11 Pop Club 12 Hyper Attack 13 Stadium 14 House Party 15 Electronic 16 Percussion2222 Dépannage Problème Points à vérier Action Page Problèmes avec le son Pas de son/volume insusant L’appareil est-il correctement connecté au haut-parleur amplié ou au casque? Connectez votre haut-parleur amplié ou votre casque à la prise OUTPUT/PHONES de cette unité. p. 6 Si vous connectez un haut-parleur amplié, connectez- vous à la prise d’entrée du haut-parleur amplié.

Le câble de connexion dédié est-il correctement connecté au connecteur TRIGGER INPUT situé à l’arrière de cet appareil? Vériez les connexions. «Guide d’installation» Le câble audio du casque ou du haut-parleur amplié est-il abîmé? Remplacez le câble. – Si le son n’est pas émis par le haut-parleur amplié qui est connecté, le son est-il émis lorsque vous connectez un casque? Si le son est émis, soit le câble de connexion du haut-parleur amplié est abimé, soit il y a un dysfonctionnement dans le haut-parleur amplié qui est connecté. Vériez l’appareil et le câble connectés.

Le volume de l’instrument a-t-il été baissé? Ajustez son niveau de manière appropriée. – Le volume du haut-parleur amplié connecté a-t-il été baissé? Le volume a-t-il été baissé sur l’appareil mobile connecté à la prise MIX IN ou en Bluetooth? Aucun son n’est émis par un pad spécique Les câbles sont-ils correctement connectés à chaque pad et pédale? Connectez le câble correctement étiqueté à chaque pad. «Guide d’installation» La sensibilité du pad a-t-elle été diminuée? Réglez la sensibilité du pad (Sens). p. 14 Si vous avez rajouté des pads ou remplacé l’un d’eux par un autre type de pad, le type de pad est-il spécié correctement? Réglez le type de pad. Aucun son lorsque vous appuyez sur la pédale de grosse caisse Le câble étiqueté KIK est-il connecté à la pédale de grosse caisse? Vériez les connexions. «Guide d’installation» Aucun son lorsque vous appuyez sur la pédale de charleston Le câble étiqueté HHC est-il connecté à la pédale de charleston? Le son d’un autre pad est également audible lorsque vous frappez sur le pad. Si plusieurs pads sont connectés au même pied, les vibrations d’une frappe peuvent être transmises à un autre pad, entraînant une émission accidentelle de son. Notez les points suivants et modiez les positions conformément. ¹ Séparez les pads an qu’ils ne se touchent pas. ¹ Serrez fermement les boulons à main qui xent le pad pour vous assurer que celui-ci est solidement xé au support. Dans certains cas, le son d’un haut-parleur d’audition peut provoquer un déclenchement involontaire. ¹ Installez les pads à distance des enceintes ¹ Inclinez les pads en les plaçant là où ils sont le moins susceptibles d’être aectés par le son ¹ Augmentez la valeur de sensibilité minimale du pad (Threshold) (p. 14)

Lorsque vous frappez une fois, vous entendez deux notes ou davantage Le pad est-il bien xé au pied? Fixez solidement le pad au pied. Dénissez également le paramètre RetrigCancel. p. 18 Manque de abilité dans l’émission des sons Les peaux maillées des pads de caisse claire et de tom (la caisse claire du TD-02KV) sont-elles tendues de façon uniforme? Ajustez la tension de la peau maillée (la caisse claire du TD-02KV). Utilisez une clé de batterie pour régler les boulons d’accordage du pad. Une tension légèrement supérieure favorise un déclenchement adéquat. «Guide d’installation»2323 Dépannage Problèmes avec l’USB Impossible de communiquer avec un ordinateur Le câbleUSB est-il branché correctement? Vériez les connexions. p. 13 Pour pouvoir envoyer et recevoir des données audio en tant que USB AUDIO, le pilote USB doit être installé. Installez le pilote USB sur votre ordinateur. p. 13 Utilisez-vous un câble prenant en charge USB 2.0? Le produit ne peut pas être utilisé avec des câbles prenant en charge l’USB 3.0. Utilisez un câble prenant en charge USB 2.0.

Les réglages «Driver Mode » ont-ils été correctement eectués? Choisissez le réglage adapté à votre situation. p. 19 Problèmes avec le MIDI Aucun son depuis le périphérique MIDI externe Le canal MIDI est-il correctement réglé? Dénissez les canaux MIDI de cet appareil et de l’appareil MIDI externe sur le même réglage. p. 19 Le numéro de la note a-t-il été correctement déni? Dénissez l’option «MIDI NOTE NO.» du pad. p. 19 Problèmes avec la fonctionnalité Bluetooth Problème Procédure Page «TD-02» n’apparaît pas dans la liste des appareils Bluetooth sur mon appareil mobile. La fonction Bluetooth est peut-être désactivée (éteinte). La fonction Bluetooth est activée lorsque vous appuyez sur le bouton d’appariement du BT-DUAL. Bluetooth Audio: Un appareil dénommé «TD-02 Audio» apparaît. Connecté à une application: Un appareil dénommé «TD-02 MIDI» apparaît. Vous pouvez vérier ce point à partir des paramètres de votre application compatible Bluetooth MIDI (comme GarageBand).

Impossible de se connecter à l’audio Bluetooth Si «TD-02 AUDIO» apparaît sur la liste des périphériques Bluetooth de votre appareil mobile Désenregistrez (désappariez) temporairement l’appareil «TD-02 AUDIO» dans les paramètres Bluetooth de l’appareil mobile. Désactivez le Bluetooth, puis réactivez-le, et essayez à nouveau de procéder à l’appariement.

Si «TD-02 AUDIO» n’apparaît pas sur la liste des périphériques Bluetooth de votre appareil mobile Désactivez la fonction Bluetooth de l’appareil mobile puis réactivez-la, et lancez l’appariement de cet appareil pour le reconnecter.

Impossible de se connecter à une application Après avoir dissocié le «TD-02 MIDI» enregistré sur l’appareil mobile, désactivez puis réactivez la fonction Bluetooth de l’appareil mobile et reconnectez-le depuis les paramètres de l’application.

Dans l’écran de réglage Bluetooth de votre appareil mobile, vous appuyez sur «TD-02 MIDI» mais vous ne pouvez pas vous connecter à l’application Établissez la connexion depuis les réglages dans l’application, et non depuis les réglages Bluetooth de votre appareil mobile. Vous avez appuyé sur le bouton d’appariement du BT-DUAL mais vous ne pouvez pas vous connecter à l’application Vous ne pouvez pas vous connecter simplement en appuyant sur le bouton d’appariement du BT-DUAL. Dans les paramètres Bluetooth de votre appareil mobile, activez la fonction Bluetooth, puis connectez-vous à partir des paramètres dans l’application.

Impossible de se connecter à un appareil mobile apparié Si la connexion échoue immédiatement après son établissement, éteindre temporairement le commutateur Bluetooth de l’appareil mobile puis le rallumer peut réactiver la connexion.

Impossible d’exécuter l’appariement entre un smartphone et l’un des TD-02 de plusieurs unités Si vous appariez votre smartphone à un endroit où il y a plusieurs unités TD-02, vous pouvez attribuer un ID à chaque unité. Lorsque vous spéciez un ID Bluetooth, le numéro spécié est ajouté au nom de l’appareil qui s’ache sur votre smartphone. (Exemple; «TD-02 AUDIO 1» «TD-02 MIDI 1», etc.) [MENU] Ó [ã] [â] «SYSTEM» Ó [ENTER] Ó [ã] [â] «BT ID» Ó [ ] (DRUM KIT)

• Si vous modiez l’ID Bluetooth, le changement s’applique un fois que vous avez éteint puis rallumé le TD-02. –2424

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT À propos de la fonction d’extinction automatique (Auto O) L’appareil s’éteindra automatiquement après une période prédéterminée suivant la dernière interprétation musicale ou la dernière utilisation des boutons ou commandes (fonction Auto O). Si vous ne souhaitez pas que l’appareil s’éteigne automatiquement, désactivez la fonction Auto O. Utilisez uniquement l’adaptateur secteur fourni, avec une tension correcte Servez-vous exclusivement de l’adaptateur secteur fourni avec l’appareil. En outre, assurez- vous que la tension à l’installation correspond à la tension en entrée indiquée sur l’adaptateur secteur. Les autres adaptateurs secteur pouvant utiliser une polarité diérente ou être conçus pour une tension diérente, leur utilisation risque de provoquer des dégâts, des dysfonctionnements ou une électrocution. AVERTISSEMENT Utilisez uniquement le cordon d’alimentation fourni Utilisez uniquement le cordon d’alimentation inclus. Par ailleurs, le cordon d’alimentation fourni ne doit pas être utilisé avec un autre appareil. Tenez les pièces de petite taille hors de portée des enfants en bas âge An d’éviter tout ingestion accidentelle des pièces indiquées ci-dessous, tenez-les toujours hors de portée des enfants en bas âge. ¹ Pièces fournies Écrou de la cymbale ¹ Pièces amovibles Vis, boulons, couvercle de la prise Bluetooth ADAPTOR, capuchon de la prise CR2 NOTES IMPORTANTES À propos de l’alimentation ¹ Placez l’adaptateur secteur de sorte que le côté avec le texte soit orienté vers le bas. Réparations et données ¹ Avant d’envoyer l’appareil pour réparation, assurez- vous d’enregistrer toutes les informations nécessaires. Nous nous eorçons de préserver au mieux les données stockées sur l’appareil lorsque nous eectuons des réparations. Il peut toutefois arriver que la gestion de la mémoire soit endommagée physiquement, auquel cas il peut être impossible de restaurer le contenu enregistré. Roland décline toute responsabilité quand à la restauration de contenu enregistré qui aurait été perdu. ¹ Les pièces de rechange fonctionnelles de cet appareil (c’est-à-dire les pièces nécessaires au fonctionnement de l’appareil) sont conservées par Roland pendant six ans après l’arrêt de la production de l’appareil. Ce délai est considéré comme la période de garantie pendant laquelle les réparations peuvent être acceptées. Notez que nous pourrons peut-être encore eectuer des réparations après cette période en fonction de ce qui a mal fonctionné. Consultez le revendeur auprès duquel vous avez acheté le produit ou un centre de service client Roland. Précautions supplémentaires ¹ Toutes les données enregistrées sur l’appareil peuvent être perdues suite à une défaillance matérielle, une utilisation incorrecte ou autre. Pour vous protéger contre la perte irrécupérable de données, pensez à eectuer régulièrement des sauvegardes des informations dont vous avez besoin. ¹ Roland décline toute responsabilité quand à la restauration de contenu enregistré qui aurait été perdu. ¹ Ne frappez jamais l’écran ou ne lui appliquez jamais de fortes pressions. ¹ Cet instrument est conçu pour minimiser les sons externes lorsque vous jouez dessus. Les vibrations sonores peuvent toutefois être transmises à travers les sols et les plafonds avec une intensité surprenante. Veillez donc à ce que ce type de son ne devienne pas une nuisance pour vos voisins. ¹ N’utilisez pas des câbles de connexion munis d’une résistance intégrée. Droit de propriété intellectuelle ¹ Les droits d’auteurs relatifs au contenu de ce produit (les données de formes d’ondes sonores, les données de style, les motifs d’accompagnement, les données de phrase, les boucles audio et les données d’image) sont réservés par Roland Corporation. ¹ Les acquéreurs de ce produit sont autorisés à utiliser le contenu (à l’exception des données de morceau telles que les morceaux de démonstration) susmentionné pour la création, l’interprétation, l’enregistrement et la distribution d’œuvres musicales originales. ¹ Les acquéreurs de ce produit ne sont PAS autorisés à extraire le contenu susmentionné sous sa forme d’origine ou une forme modiée, dans le but de distribuer le support enregistré dudit contenu ou de le mettre à disposition sur un réseau informatique. ¹ La marque du mot et les logos Bluetooth® sont des marques déposées détenues par Bluetooth SIG, Inc. et toute utilisation de ces marques par Roland s’eectue sous licence. ¹ Ce produit inclut des composants logiciels tiers open source. Copyright © 2009-2018 Arm Limited. Tous les droits sont réservés. Sous licence Apache, version 2.0 (la «licence»); Vous pouvez obtenir une copie de la licence à l’adresse http://www.apache.org/licenses/LICENSE-2.0 ¹ Roland et V-Drums sont des marques déposées ou des marques commerciales de Roland Corporation aux États- Unis ou dans d’autres pays. ¹ Les noms de sociétés et les noms de produits mentionnés dans ce document sont des marques déposées ou des marques commerciales de leurs détenteurs respectifs.2525Kits de percussions 16Écran LCD de 16x2lignes (avec contre-jour)Alimentation électrique Adaptateur secteurConsommation 200 mADimensions 145 (L) x 34 (P) x 165 (H) mmPoids (sans l’adaptateur secteur)320 gAccessoiresGuide d’installationDépliant «CONSIGNES DE SÉCURITÉ»Adaptateur secteurCâble de connexion dédiéClé de batterieOptions (vendues séparément)Cymbale crash supplémentaire (Crash 2): OP-TD1C Moniteur de batterie personnel: série PMPack d’accessoires V-Drums: DAP-2XTapis V-Drums: Série TDMAbsorbeur de bruit: série NECaisse claire (pour le TD-02K): PDX-6, PDX-8*Grosse caisse: série KDAdaptateur Bluetooth® Audio MIDI Dual Adaptor (modèle BT-DUAL)* Un MDH-Standard est nécessaire pour monter le PDX-6 ou le PDX-8 sur le TD-02K.
